光缆施工技术规范书
1、光缆储运
a）光缆运抵工地前，应根据线行情况，核对光缆盘号、光缆长度、光缆外径等相关信息，防止出错；
b）光缆储运过程应保持缆盘两个板垂直放置，不允许光缆侧卧和堆放；
c）光缆短距离装卸必须按光缆盘标示方向短距滚动，不允许从车上或高处直接滚下；
d）使用吊车装卸光缆，应用高强度钢轴穿入轴孔的方式装卸，防止钢索索坏缆盘；
e）光缆长期不用，应存放在室内或高处干燥环境，并有遮盖物的环境内加以保护；
f）每次只许吊装一盘光缆，光缆吊装过程，应避免挤压和任何的机械性冲击；
g）光缆储运温度应控制在-40°C～+60°C 的范围内。
2、光缆到货盘检
2.1 光缆本体检查
(详细检查记录见《光缆现场单盘开箱检验记录表》电力光缆单位工程质量验评标准1.1.1）a）核查光缆缆盘数量、规格、型号、盘号、长度是否符合合同要求；
b）核查光缆缆盘包装方式、外观和标识是否符合合同要求，检查外观与盘架的完整性；c）检查出厂检验证明和产品合格证；
d）检查光缆外观是否完好，盘绕排列是否整齐有序，无翘线情况，光缆端头包封是否密封完整；
e）核查光缆结构和尺寸是否符合合同要求；
f）核查OPGW 外层绞合方向是否符合合同要求，检查外观有无损伤、挤压、松股、鸟笼现象；g）检查ADSS 和导引（管道）光缆的外护套有无损伤、扭曲、鼓泡、挤压等现象。
2.2 光纤类型、色谱、组别检查
a）选择适合的长度对光缆进行开剥；
b）核查光纤类型和数量是否符合合同要求；
c）核查光纤组别分配和色谱是否符合合同要求,色谱色序为：蓝、橙、绿、综、灰，白、红、黑、黄、紫、粉红、粉蓝。
2.3 光纤传输性能测试
a）使用V型槽将光纤临时成端；
b）使用光时域反射仪（OTDR）和与光纤同类型的活动连接器（跳纤）对光纤进行测试并存档，必
要时配备一定长度的裸纤配合测试；
c）核查光纤长度与光缆盘长是否一致；
d）核查单位长度的光纤衰减指标是否符合合同要求。
2.4、光缆金具、附件开箱检查
a）核查金具和附件的型号、数量和包装方式是否符合合同要求；
b）检查金具和附件的装箱单、合格证和出场检验证明；
c）检查金具、附件外观是否完好，检查金具之间、金具与光缆之间的连接性能；
d）检查管道光缆用接续盒外观是否完好无损，检查接续盒封装后的气密性；
e）检查光纤配线架（ODF）所配活动连接器（跳纤）排序是否遵循全色谱，其光纤类型与光
缆光纤类型是否一致。检查光纤配线架（ODF）所配适配器的性能。
根据检验结果填写《光缆现场单盘开箱检验记录表》(见电力光缆单位工程质量验评标准1.1.2）。
3、施工器具的检查
3.1 用于光缆展放的牵引机，其额定牵引能力应大于光缆牵引张力的两倍，并具有控速和制动装置，以确保光缆展放过程的平稳性；
3.2 张力机的性能，必须具备对光缆施以均匀的反作用张力，其可控能力至少不得低于2T。应按不同类型的光缆合理选用张力机：
a）用于单层绞线的OPGW 光缆，张力机的张力轮直径应不小于800mm；
b）双层绞线的OPGW光缆，张力轮直径应不小于1000mm。
3.3 用于OPGW 光缆展放的放线架必须带有刹车装置，并能提供反向张力。
3.4 尼龙滑轮的选用和配置要求
a）用于20°转角以内和水平直线的区域展放电力光缆，其滑轮直径应大于40 倍光缆外径，且不得少于600mm；
b）对于大转角或落差较大和紧邻牵引及张力机的起、止塔选用直径不少于800mm 的滑轮，在一个耐张段内滑轮的配置数量不得超过20 组；
c）在特殊条件下，有必要加滑轮数量的，必须征得监理和厂家督导人员同意方可施工。3.5 网套连接器的选用
a）网套是用于光缆与防扭装置连接关键部位,网套必须与光缆配套使用；
b）使用时必须将光缆完全插入网套中，然后用铁丝扎紧；
c）网套使用前必须认真检查,不得使用已经疲劳甚至出现断股的网套。
3.6 旋转连接器和防扭鞕
a）光缆展放时，在牵引绳与光缆之间加装防扭装置以化解光缆的扭动；
b）在使用前必须认真检验旋转连接器和防扭鞕质量，确保性能可靠。
c）光缆展放时,必须使用2 只旋转连接器，建议使用不少于2 个平衡锤。
d）应由经验丰富的技能人员担任防扭装置的组装工作，防扭装置组装后必须经过检验，确认其可靠性；
3.7 牵引绳的选用
a）用于展放OPGW 光缆的牵引绳的直径，一般略小于OPGW 缆径的无扭编织钢丝绳,其额定抗拉强度必须大于光缆的牵引张力, 牵引绳连接端变形或有断股现象不得使用；
b）用于ADSS 光缆牵引绳，应采用抗拉能力大的纺纶绝缘绳，在使用前必须通过绝缘试验，确保施工安全。
3.8 专用紧线器
a）专用紧线器一般为螺栓型铝合金材质加工而成，紧线器夹线孔与缆径较为匹配且有较长的受力段，使光缆较长的一段压力均匀分布在光缆的外表，避免局部的压力过大导致光单元受损。专用紧线器一般应由光缆厂家提供；
b）除了专用紧线器，使用光缆配套的耐张金具用于紧线，操作上更为方便、更加安全可靠。利用耐张金具作为紧线，一套金具一般限用两次，不得多次使用。
4、光缆金具及相关附件安装注意事项
a）光缆所使用的金具，必须与光缆的外径和光缆的绞合方向相吻合，必须具有光缆相关匹配的额定抗拉强度；
b）耐张线夹和悬垂线夹，必须按照金具生产厂商推荐或配套的接地线进行接地；
c）耐张线夹分为三类：终端型(单边)，接续型（双边），通过型（双边）。终端型线夹用于光缆终端，接续型用于相邻二盘光缆的接续塔上，通过型一般用于线路水平偏角大于60°或仰角大于30°以上以替代悬垂线夹；
d）单悬垂及双悬垂线夹预绞丝单悬垂一般用于线路转角小于30°或线路仰角小于15°的通过型塔上，预绞丝双悬垂一般用于线路转角30°和60°或线路仰角小于15°和30°的通过型塔上；
e）引线夹具是用于光缆从(杆)塔引下固定, 引线夹具的安装间距为1.5m-2m；
f）关键性金具、部件必须经拉力试验合格方可使用。
5、光缆安装准备
5.1 路径复测
a）根据施工设计图，深入施工现场进行全面的查勘，熟悉光缆施工段的地形地貌，记录光缆路由相关跨越设施的具体位置，制定详尽的实施方案。
b）根据光缆路由的复核情况，落实光缆展放场地，提前做好光缆施工跨越（穿越）设施的准备工作。
c）按光缆沿线的实际作业条件，制定相关的技术、安全措施，办理相关施工手续。
d）制定光缆施工方案及作业指导书，交建设、监理单位审查备案，并作为施工过程检查和监督的依据。
e）施工前必须对相关的作业班组作出详尽的技术交底，光缆施工的重点、难点及危险部位应落到工作责任人。
f）根据光缆路径复测结果，向光缆熔接施工单位通报光缆接续的塔号（井号）及所在地和交通条件等信息。
g）属较大范围的变动（如改变敷设方式、改变路径等），应做实地勘察，做出比较方案并经监理单位报原批准单位批准。如环境和其他因素引起须作小范围设计修改的，由施工（监理）单位提出具体意见，经建设单位和设计单位同意确定。
6、电力管坑内敷设光缆
6.1 在电力管坑及电力隧道内布放光缆，宜选用非金属尼龙加强心阻燃光缆。光缆配盘长度；市区布放宜选用2000m 盘长，郊区布放可选用3000m。光缆每千米左右中间设井预留光缆20m。
6.2 水泥管或塑料主管孔内敷设子管的一般要求
6.3 子管的选型及子管规格
a）子管采用内径 25～27mm、壁厚 2～3mm的 PE管；
b） 1 个主管孔内可放置多根子管，但子管等效总外径应不大于主管孔内径的85%；
c）子管不允许接驳，子管单段长度应控制在80-120m 为宜。
6.4 子管敷设一般要求
a） 1 个管孔内可放 3～4根子管，但子管等效总外径，应不大于主管孔内径 85%；
b）多根子管同时布放，一次敷设长度≤120m；
c）为防子导管扭绞，先用胶布绑扎，间距≤2m；
d）导管内可事先布放好拉缆用牵引线（可用锦纶线）；
e）用机械布放时，速度≤10m／min；
f）在下列情况下，导管可不开口直接穿越：人井间距很小，如两个井距加起来≤120m，且不是接头位置；路由直，不是接头位置；主管道无高差、无位差，不是接头位置；
g）子导管在人井内适当留长（可拉至井口），截去后，用塞子堵住，防泥砂污物流入，盘曲后放至井底。
6.2 机械敷设光缆
a）牵引机械设置
牵引机械定位合理，设置应牢固可靠；应设设定合适的超载脱扣保险系统；牵引速度应≤10m ／min。
b）谨防光缆机械性损伤
施工时防光缆机械损伤可以采用的方法和措施如下：
光缆进出人井口时，防摩擦损伤，可用子导管拉出地面保护，或采用喇叭口，出口可用子管或半径大于20倍缆径的导轮进行保护；拐弯人井或管孔有高低差位时，采用子管固定或用导轮作光缆弯曲保护；当光缆牵引阻力较大时，用液体石蜡或尼龙微球润滑剂约可减小 30～40%的摩擦力；缆盘仍用人工助推，此法并不减小摩擦力，主要是监视控制光缆曲率半径；光缆与牵引线之间须用牵引头和防扭器；施工结束后将管孔、子导管孔堵塞，防泥沙和鼠害。
6.3人工敷设光缆
a）放缆盘 1～2人，将子管拉出地面，穿入光缆，防井口处机械损伤，助推控制光缆弯曲半径；
b）每个直道检修井(工作口)配置1 人助拉；
c）拐弯人井检修井(工作口)配置2 人，1 人助拉，1 人控制弯曲半径；
d）端头收缆3～4 人（不超过4 人）；
e）光缆施工段必须保持通信联络畅通；
f）在超过一次敷设长度时，采用“倒拉”（打8字）方法：缆盘放在中间位置，尽量选择在拐弯处开阔地；光缆从一端放到位后，将剩余光缆以“8”字形收容，然后向另一端倒拉；“8”字形尽量对称，曲率半径远大于40 倍光缆半径，谨防汽车展压、人踩、硬物冲砸。6.4 电缆检修井内光缆处理
a）每个井内要放绑扎余量，沿井壁绑扎，必要时在井内盘一圈，作为维修余量，曲率半径不小于20 倍光缆半径；
b）包扎光缆与子管端口处封口，并挂标志牌；
c）接头人井中光缆留长10-15m，用热缩帽或密封带作封口处理，自然盘曲后放井底，备接续用；
d）人井内接头盒固定：光缆接头盒固定在托架上，并将余缆盘曲绑扎固定；光缆接头盒的位置在人井最上层，常年水线之上，并挂标志牌；
e）布放管道光缆要注意安全，下井前要抽干井中积水，人孔井内要通风排毒。井口必须设围栏和告示牌；
f）上下井过程不得蹬踏其它电缆和电缆支架。人孔井内光缆布放整齐，要设标牌和清理井中杂物；
g）在电力隧道或变电站内布放光缆，不可搬动和蹬踏电力电缆，不得触动电力设备，与带电设备要保持足够的安全距离，操作过程要有专责监护人。
6.5 气送光缆敷设安装的工艺流程和一般要求
气送光缆法的全称是“高压气流推进法”，其工艺方法介于直埋和管道之间。即用直埋的方法布放气送硅芯管道，用类似管道的方法敷设光缆。
6.6 硅芯管的规格和盘长
建设光缆管道常用的HDPE 硅芯管中40/33硅芯管主要适用于平原、丘陵、公路、路肩和沟边区域，46/38硅芯管主要适用于山匹、弯度较大的公路路肩和沟边等区域。其盘长分别为2000m 和1500m（可定长生产）。
6.7 硅芯管管道的敷设
a）埋深要求：硅芯管的埋深要求应满足附录2的规定。
b）敷设要求要领：沟底平坦、拐弯禁急、落差须缓；两端管口在布放之前应封堵；管道在沟内应平整、顺直，遇沟坎及转角应将光缆沟拉平并裁直，形成平滑过渡；布放后，应尽快连接密封，对引入手孔的管道应及时封堵；同沟布放两根以上管道时，应采用不同颜色的硅芯管，全程用管颜色或标记顺序须保持一致。
c）连接件及工具
应采用与硅芯管匹配的高质量连接件及工具。
气密封接口：快速连接两段硅芯管；
修补管：遇意外损坏时快速修补取代被损管段；
抗缆塞：硅芯管与光缆接头盒连接处的密封保护；
护缆塞：预埋空管防泥沙和水进入的密封塞；
专用工具：专用割刀、接口扳手、滑轮割刀和修补钳等。
d）敷设方法
无障碍时，每100m 左右设一个人牵管前拉，直至放完；有障碍物时从预留孔中穿越。
6.8气送光缆敷设通常情况下，一台吹缆机一次可吹1000-2000m光缆长度；采用多台吹气机接力，光缆盘长可迭择4000-6000m。
6.9架空光缆敷设安装的工艺流程和一般要求
6.10一般考虑
光缆在邮电标准杆路的架空敷设，要考虑的主要因素有：如吊线和光缆的温度特性、抗拉强度和垂度（最大负荷时伸长率小于0.2%）、杆距、风荷、冰凌、防雷击、外力损伤（枪击、小动物、山火甚至盗窃）。
6.11 杆路条件
优选一级二级杆路，市话农话杆路符合架挂条件时也可利用。
a）架空光缆净距要求：基本杆高要符合光缆距地垂直距离，并符合与其他设施的水平净距，见附准备材料、工具和装备立杆或核对杆路缆位杆路整治挂吊线调垂度架光缆挂钩装附件完成中国南方电网有限责任公司电网建设施工作业指导书第7 部分：通信16录 3；
b）电杆强度：
架挂光缆后，安全系数（K）至少应满足：水泥杆K ≥2；防腐木杆K ≥2.2；
6.12 吊线
a）吊挂重量：钢绞线（吊线）在不同负荷区和杆距时允许吊挂光缆重量见附录3；
b）吊线架挂位置：位于最末层线担下不小于45cm 处，距地面高度不够时可局部上移；两层以上吊线，间距不一般为40cm；
c）吊线间隔接地，并在局站外终端处接地。
6.13 挂钩程式
吊线挂钩的敷缆工艺
一般采用人工或机械在地面上的牵引法，如果是先上挂钩，则在空挂钩内打上牵引线，在光缆和牵引线中串入防扭器，在牵引线的另一端直接牵引。常用的方法还可先放缆后挂钩。这时杆上先要装上滑轮（大于等于40 倍光缆半径），把光缆拖拉到位后，再由若干人在后面边整理、边挂钩。这两种方法都要求：
a）每隔 2～3根杆上1 人助拉；
b）牵引速度≤10m／min；
c）防止小圈，避免“浪涌力”；
d）转角杆必须加滑轮；
e）缆盘助推2 人，拉缆 3～4人（最多4 人）；
f）保证通信联络畅通；
g）每隔一定距离，光缆在杆上作适当预留，作维修余量；
h）光缆接头尽量安排在杆子附近，预留8～10m。
6.14 局内光缆敷设
局内光缆一般从局前人孔经地下进线室引至光端机，由于路由复杂，宜采用人工布放方式，布放时上下楼道及每个拐弯处应设专人，按统一指挥牵引，牵引中保持光缆呈松弛状态，严禁出现打小圈和死弯。局内光缆应作标志，以便识别。光缆在进线室内应选择安全的位置，当处于易受外界损伤的位置时，应采取保护措施。光缆经由走线架、拐弯点应予绑扎，上下走道或爬墙的绑扎部位应垫胶管，避免光缆受侧压。
7、直埋光缆敷设工艺流程和一般要求
7.1 光缆敷设要求
a）直埋光缆宜选用铠装护套或钢丝护套，光缆盘长以2000m 为宜。光缆死接头的接头双向衰耗平均不大于0.05dB, 光缆活接头的接头衰耗不大于0.5dB/个。其允许张力一般为1000kg；b）光缆沟道、接头坑应符合规范要求，沟深不得少于1.2m，在松土地段、民房附近挖沟时，应加装档土板，防止塌方。光缆沟尽量直，沟的弯曲半径一般不应小于20m，沟底平整，清除碎石和其他物件；
c）用人工布放光缆可根据施工人员多少采取不同方法，人员少时可把每盘光缆分囤沿线设置，分段布放。每人抬放光缆不大于10m，不许光缆贴地面行走，以免擦伤；
d）在坚石地段布放光缆 ,应在沟底先垫10～15cm细沙土。光缆布放完后回填土，应先回填30cm细土，再盖上水泥电缆护板，然后再回填其它土。每回填30cm 土后应下人踩踏平，回填土应高出缆沟20cm 左右；
e）光缆曲率半径一般不小于20 倍光缆半径，在困难地点不得小于15 倍光缆半径；
f）光缆接头盒应安装可靠，防止进水，光缆在接头盒两侧应预留10m 左右，金属护套和金属加强心不要连通；
g）为防止地电位升高、危及光缆安全，在进入变电站时，应距变电站地电网外侧400m左右采用无金属光缆进站；
h）凡穿越公路、铁路应顶3寸铁管，再穿子管通过；
i）尽量采用“盘移法”或“∞”字圈放担架。牵引法时，要配置滚轴。用手拉伸时，根据缆重每 2～10m 配1 人，肩扛光缆避免锐角和“浪涌”。布缆速度 5～10m／min；
j）直埋光缆标桩，至少隔200m 左右一个，光缆拐弯处、过路、过沟渠、过铁路等，应增设标桩，标桩露高应为40cm，标桩编号要面向公路侧。在沿线的固定建筑物上，应用红磁漆标明光缆距建筑物的隔距标记，标桩与建筑物标记的字体一定要规范清楚。如有可能，可采用喷漆法书写。
7.2 连接点处理
a）建人孔；
准备工具材料检查挖掘工作开挖沟段长、配盘配纤填平沟底布缆小回填防护装置、避雷线、标志带、回填埋设界石完成
b）挖大坑；
c）临时保护：缆端密封，用混凝土板或砖暂时保护交叠部分，复土后，打三个桩定位，测量并记录位置；
d）回填土，埋设路由标志。
7.3管道光缆敷设安装一般技术要求
电力管道光缆一般宜选用非金属型光缆。光缆配盘长度市区一般宜选用2000m、郊区布放宜选用2000～3000m 盘长。每千米光缆的中间应余留20m。电力隧道布放光缆宜选用无金属阻
燃光缆，盘长选 2000～3000m为宜，每千米光缆的中间部位应余留20m。
8、普通光缆的敷设
8.1 敷设准备
a）线路器材：光缆规格、长度、每盘光缆的出厂数据、质量保证书、接头盒、终端盒及常规线路器材。
b）除常规电缆用工具外还应准备：光缆熔接机、光时域反射计（OTDR）、光源光功率计、现场联络电话机、光缆、光缆切割器、光纤开剥工具等。
8.2 光缆布放的原则
8.2.1 光缆的一次布放长度
光缆的一次布放长度要根据具体地形环境条件和施工工艺及光缆自重抗拉力来决定。有A、B 端要求的光缆应按设计的端别布放，光缆的一次布放长度一般为1000m左右。
8.2.2 允许拉力和侧压力
布放缆时牵引力不应超过光缆抗拉强度的标称值，一般应取标称值的85% 或更低，瞬间最大牵引力不得超过标称值的100%，无论用人工或机械都要避免浪漏、打小圈等现象，缆盘要保持松弛。
8.3.3 光缆敷设方法
以下两种基本方法可心根据实际情况选用。
a) 缆盘静止法：又称后向牵引或被动放线法。缆盘固定，光缆放开用牵引绳或人工直接拉缆。
b) 缆盘移动法：又称主动放线法。缆盘沿布放路由移动放开光缆。
9、 ADSS及OPGW光缆的施工组织管理
9.1ADSS 及OPGW 光缆的施工组织管理与电力线架设的施工组织管理类似，如属新建线路，宜将这两部分的工作有机地结合起来。无铠装光缆的弯曲半径应不小于光缆外径的15 倍，施工过程中应不小于20 倍；金属护套光缆施工过程中应不小于30 倍。布放光缆的牵引力应不超过光缆允许张力的80%，瞬间最大牵引力不得超过光缆允许张力的100%，主要牵引力应加在光缆加强件上。为防止在牵引过程中扭转损伤光缆，牵引端头和牵引索之间应加入转环。布放光缆时，光缆必须由缆盘上方放出并保持松弛弧形，光缆布放过程中应无扭转，严禁打小圈、浪涌等现象发生。缆布放采用机械牵引时，应根据牵引长度、地形条件、牵引张力等因素选择集中牵引、中间辅助牵引和分散牵引等方式。ADSS 及OPGW 应采用张力放线.光缆应以无级调速方式且速度应以调节在0～30m/min 范围内进行牵引。光缆的牵引张力可根据技术要求和实际情况加以调节，当牵引力超过规定值时，应能自动告警并停止牵引。
光缆需用人工牵引时，应保持在10m/min左右匀速牵引，若光缆过长，可分几次进行牵引。布放光缆，要严密组织，专人指挥，要有良好的联络工具，布放完毕，应检测光纤是否良好，光缆端头应做密封防潮处理。
光缆敷设时线路上投入的施工人员和车辆较多，且受气候影响较大，因此在选择敷设方式、制定作业计划及劳动力安排等方面要妥善仔细，有应急应变措施。
9.2 光缆展放前期准备
主要施工器具准备应包括：卡车、张力机、牵引机、牵引绳、滑轮、紧线器、光缆开剥工具及光缆熔接机和光纤测试仪器等。施工人员必须经过电力安全规程的培训,光缆施工过程必须严格按照电力特种光缆的施工导则和作业指导书进行相关的作业。
9.3 光缆的展放
9.3.1 放线施工区段及牵引、张力场布置
光缆展放牵、张场地，由设计定型塔位及缆盘长度所决定，光缆配盘长度一般应位于耐张杆塔的两侧。牵引、张力场应选择合适的位置，应保证光缆进出口仰角小于30°，其水平偏角应小于7。一般张力机离输入塔和牵引机离输出塔的间距至少为3 倍塔高，牵张机距杆塔位不小于130m。放线支架与张力机应尽量水平设置并保持在同一直线，放线支架与张力机的间距7-10m 左右为宜，在条件受限制的情况下，也必须保持大于5m 距离。受场地限制时牵引场和张力场均可通过转向滑车进行转向布场，转向滑车的设置必须根据具体情况而定。而且必须使用串行双轮滑车，当光缆通过转向滑车时。其转角度数不得大于30°。每个转角滑车的荷载均不得超过所用滑车的允许荷载，转向滑车围成的区域为危险区，不得放置材料，工作人员不应进入其中。由于转向滑车的设置可能会导致光缆落地，必须采取必要措施加强对光缆的保护。
9.3.2 放线滑轮的悬挂
放线滑轮的包络角不得大于60°，有下列情形之一时，必须挂双滑轮（或串行双滑轮）：a）靠近牵、张机的起止杆塔；
b）水平档距特别大的杆塔；
c）相对高差特别的杆塔；
d）转角塔。
9.3.3 牵引绳的展放
施工前要全面勘查光缆路由，在放牵引绳的同时，对所有造成光缆展放的障碍物应作彻底清除，确保光缆展放过程的顺利进行。在施放牵引绳过程，应进一步复核每个杆塔挂点情况，同时实地了解光缆通过每个电力线、公路、河流、铁路等交叉跨越点，是否满足安全距离尤为重要。
9.3.4 光缆与牵引绳的联接
当牵引张力保证能控制在10%RTS 时，应采用合适的电缆网套加上两个防扭器后与牵引绳相连接。如果在安装时施工张力超过10%或中心管式OPGW，必须使用合适的防扭鞭（重锤）。防扭鞭的一端应直接固定在光缆的端头上，再通过防扭器与牵引绳相连接。应确保每百米光缆长度不超过5 次扭转。
9.3.5 光缆牵引
把光缆在张力机上缠绕5—6 圈后引出，并在OPGW 光缆上挂好接地滑车，以保证光缆通过接地滑车与大地良好接地。展放区段内的护线人员在检查光缆支撑架张力机地锚可靠后即可正式牵引光缆。光缆的任何一次牵引，都必须得到现场指挥的正式通知。每次启动应先启动张力机后启动牵引机。光缆牵引沿线必须保证通讯的连续性和畅通性，且光缆牵引指令要清清晰，不得盲目冒险。沿线发出的任何停机令机手必须立即响应，随后再报告现场指挥人员查清原因。在所有条件分准备完毕后始可进行放线，放线时光缆必须通过张力机设备出线，禁止直接从线盘中拖出。
a）牵引速度：
牵引机应缓慢加速至5m/分的低速，如确认一切正常，可平稳加速至30m/分，实际的牵引速度应根据实际情况由指挥长决定。当旋转连接器、防扭鞭过放线滑车时，应减慢牵引速度，同时每基塔位都应有专人监视光缆通过放线滑车的情况，防止光缆跳槽；
b）牵引张力：通常情况下牵引张力应不大于光缆的20% RTS，在任何情况下，不得超过25% RTS，牵引张力应由牵引机的张力限止开关自动控制；
c）光缆的弯曲半径：在无荷载情况下光缆最小弯曲半径为30 倍光缆半径，在有荷载情况下光缆最小弯曲半径为40 倍光缆半径；
d）防扭转：必须保证牵引钢丝绳的绞合方向与OPGW外层绞合线的绞合方向一致，在牵引时应密切注意防扭鞭的偏转角度，如发生OPGW绞线拱起或防扭鞭偏转角过大应立即中止牵引，
在排除故障后才可继续开始牵引；
e）放线时必须保证光缆不与地面跨越架及其它容易损伤光缆的障碍物相磨，对容易造成光缆磨损的地方要采取切实有效的措施予以保护；
f）千万要注意保护光缆不得与滑车墙板或铁塔横担相磨，尤其是转向而又上扬的耐张塔和有上扬的直线塔；
g）除以上塔位外任何时候，也必须密切关注其它塔位的光缆是否存在磨损可能，如有发现应及时通知现场指挥采取可靠的保护措施；
h）特殊情况：因施工条件限制确需人力展放少量的光缆时必须专人看好余缆，且保证OPGW 最小弯曲半径大于500mm，以防止光缆造成碰撞、扭转，金钩，导致永久性变形。
9.3.6 余缆长度控制
张力放线牵引至接近尾线控制长度时即停止牵引，因光缆全部采用地面熔接，故光缆在两端耐张塔处均必须留有足够长的余线，余线长度不得小于耐张塔全高加20m，当两场中任意一场满足此要求时可停机并采用紧线预绞丝临时锚固。
9.3.7 紧线场要求
紧线场与紧线滑车之间的水平距离应大于两者之间高差的3 倍以上。
9.3.8紧线操作
a）紧线应在白天进行，且无大风、雾、雪。当挂好紧线区段一端的尽头后松出码线器，即可通知紧线场紧线；
b）当各观测档的弛度都满足设计要求后，随即在操作塔上安装耐张线夹并挂线。然后立即复测各观测挡的弛度，如符合设计要求，应作好记录，特别注意，光缆弛度与地线和导线弛度有可能不同；
c）如果弛度超过允许误差范围，应在耐张塔上利用调节板进行弛度调整，直至满足设计要求；
d）多个没有断开的耐张段连紧时，应采用由远至近的紧线方法，即先紧好距紧线场最远的一个耐张段后，在第二基耐张塔上划印，并在已紧好侧装上耐张金具并挂线，然后在待紧线侧装好耐张线夹并挂好，再紧一下耐张段，依此类推；
e）安装待紧线侧耐张线夹时，要考虑光缆跳线弧垂（按地线横担宽度的1.2 倍预留），故此，耐张线夹安装的起始位置应为划印点往外移耐张线夹长度加上预留的长度。
9.3.9紧线后处理
a）紧线完成后，应再次检查光缆尾端的封口是否完好，防止光纤裸露在外和OPGW绞线散股；b）当不能及时进行光缆熔接时，应将余缆以1.5m 左右的圈径牢固地绑托在塔上，严禁将余缆挂在塔脚上；
c）光缆紧好并挂线后，各直线塔必须尽快划印并用绳子将光缆绑在滑车上，防止光缆在放线滑车内来回窜动而损坏，附件安装宜尽快进行
d）特别注意，在任何情况下紧线张力不允许超过光缆的40% RTS。
9.3.10 附件安装
附件安装前，应对已架设的光缆进行临时接地，光缆金具上的各种螺栓及销钉的穿向应与其它地线金具的螺栓穿向一致。
9.3.11 耐张线夹的安装
a）在安装内绞丝前，将预绞丝耐张线夹组件穿过心型环并使之与光缆平行。预绞丝上有绞合色标，在光缆与该色标接触处作上标记，作为安装内绞丝的定位标记；
b）安装内绞丝：将内绞丝的绞合安装色标（离线条端部较远的色标）对准刚才在光缆上所做的标记，须内绞丝绕向从中间向两端同时缠绕，为易于重新安装，可将末端留下部分节距暂不缠绕；
c）装完第一组后，将第二组和第一组绞丝对齐，在光缆上将第二组绞丝绕4—6 个节距，使末端绞丝松弛，把剩下的内绞丝依次比照缠好要保证内绞丝不交叉且间隔均匀；
d）内层绞丝全部装上后，用双手同时拧动所有的内绞丝至尾端，使其就位，所有的内绞丝尾端应对挤，偏差不超过50mm，否则重新安装；
e）安装外绞丝耐张线夹，将外绞丝的绞合色体与内绞丝的绞合安装色标对齐，从色标同时缠绕预绞丝的两条分支，两条分支之间的间隙要均匀，且必须使所有的线条都扣紧到位；f）接地线的安装，一端接在接地片或用并线夹的槽中，另一端与塔杆连接。
9.3.12不开断的耐张塔跳线安装在光缆不开断的耐张塔，安装两端的耐张线夹后，应在两个耐张线夹之间的呈松弛状态的光缆上安装跳线夹具，跳线夹具与引下线夹具相同。
9.4 护线条和防振锤的安装
a）确定防振锤的安装位置并做好标记；
b）如果安装位置落在耐张/悬垂线夹预绞丝之外，则首先安装护线条。将护线条中心色标与安装位置对齐，可逐条地缠绕护线条，也可将护线条预绞成2-3 根一组的子束后再缠绕到光缆上。防振锤护线条末端与金具护线条预绞丝末端的距离大于70mm；
c）松开线夹盖上的螺钉，让锤头较大的一端朝杆塔一侧，将防振锤的线夹部分夹持在第一个安装位置；
d）拧紧线夹盖上的螺钉。第一只防振锤安装完毕；
e）用同样的方法安装好其他防振锤。
9.5防振鞭的安装
防振鞭应根据设计要求安装。多根可并联或串联安装。为了避免产生电弧，防振鞭与金具预绞丝末端应保持适当距离。
9.6 接地线的安装
接地线主要用于OPGW光缆工程，为短路电流提供通路。接地线有不同的长度，应根据设计文件安装。接地线的导电截面积应不小于OPGW 的金属截面积。
a）塔上选择一个位置和尺寸都合适的最佳孔位，将接线端子固定在铁塔上，稍微拧紧螺母（以便稍后调整接地线夹，留待最后拧紧）；
b）将 OPGW 光缆和接地线另一端平行嵌入并沟线夹的双槽内，让接地线处于自然状态，不要过度弯曲或绷得太紧。放好弹垫，拧紧螺母；
c）拧紧所有螺母（以压平弹垫为宜）；
d) 光缆第二点接地，位于光缆的始末端。在变电站构架的光缆余缆架上方约0.5m处，用并构线夹（或2 只光缆引线夹）连接Ф16mm 镀锌钢或等径相同的导线（建议用光缆尾料），该导线直接引下与构架接地点进行连接。
6.7 引下线夹具、引下线、接线盒及余缆的安装
引下夹具是用来将光缆引下线段，（由耐张线夹至接线盒）紧固在杆塔的塔材上。防止光缆被风吹动碰撞塔材而受损伤。根据线路杆塔的种类不同，其塔型有角钢型和圆柱型，因此，引下线夹的安装方式也分为角钢型结构和抱箍型结构
a）引下线在安装过程中，光缆的弯曲半径不得小于600mm；
b）铁塔的引下线统一由脚钉角主材引下；水泥杆的引下线夹由架设光缆侧引下，引下线夹具平中国南方电网有限责任公司电网建设施工作业指导书第7 部分：通信24均安装距离
1.5～2m；
c）余缆架的安装，对于铁塔，余缆架安装在距地面7m 以上或处于下横担下方第一个横隔面附近的位置；对于水泥杆，安装高度为导线横担下方5～6m；对于龙门架，安装高度离地面2.5m；
d）在光缆接续完成后，余缆盘绕固定在余缆架内。
6.8绞丝安装的注意事项
在光缆线路金具中有各种内绞丝（结构加固条）和外绞丝（外层悬护条或预绞丝型耐张线夹），各种绞丝都是根据不同的工况，不同的作用进行特别设计的。改变任何线条的数量、长度、螺旋方向及错用不同型号的绞丝都会影响光缆的正常运行甚至损坏光缆，因此在发放材料及安装前必须仔细核对图纸。
6.9 ADSS光缆的挂点
a）应详细核算铁塔附近空间电位与场强，对于多回路、转角塔、高电压等级、引下光缆等复杂工况，要仔细核算分析，结合光缆护套材料，确定合理的挂点位置；
b）应严格按设计给定的挂点位置进行安装，安装误差在任一方向上不得超过50mm；
c）光缆在水平和垂直两个方向上的投影不能与导线和地线出现交叉，以避免在风偏和蠕动时光缆与导线、地线产生碰撞（鞭击）；
d）光缆不应与杆塔产生碰撞和摩擦；
e）ADSS 光缆对地面及交叉跨越的最低高度应满足《电业安全工作规程》的要求；
在满足以上条件情况下，ADSS光缆的架设应使线路杆塔受力最小。
6.10 ADSS 光缆与地面及交叉跨越物的最短距离
ADSS 光缆与地面及交叉跨越物的最短距离要求如下：
a）居民区（村庄） 6m
b）铁路7.5m
c）公路6m
d）房屋垂直距离2.5m
e）通信线交叉距离 1m
f） 10kV 电力线交叉距离 1.5m
g） 35kV 带电导线、架空地线 3～1.5m
h） 110kV 带电导线、架空地线 3.5～1.5m
6.11 ADSS 光缆高空作业安全措施
a）凡在杆塔上安装金具、滑轮等坠落高度在2m 以上的作业应视为高空作业，高空作业应遵照电业安全工作规程的有关规定执行；
b）参加高空作业的人员，应进行体格检查。患有不宜从事高空作业病症的人员不得参加高空作业；
c）高空作业必须使用合格的安全带（绳）。安全带（绳）必须拴在牢固的构件上，并不得低挂高用；
d）高空作业所使用的工具和材料应放在工具袋内或用绳索绑牢，上下传递物件严禁抛掷；e）高空作业人员在转移作业位置时不得失去保护，手持的构件必须牢固。
6.7.5.12 ADSS 光缆带电作业安全措施
b）带电作业应采取防感应电措施。具体方法既可在光缆施放端的张力机上接地，也可将光缆通过缆盘可靠接地；
c）带电作业应在良好的天气下进行。如遇雷、雨、雪、雾、风力大于五级时不得进行带电作业。在水田作业时风力不能大于四级；
d）带电作业应签发工作票。工作票签发人和工作负责人应具有带电作业实践经验。工作票签发人必须经局（厂）领导批准，工作负责人可经工区领导批准；
e）带电作业必须设专人监护。监护人应具有带电作业实践经验，并由供电局从事线路工作的人员担任。监护人不得直接操作。监护的范围不得超过一个作业点。复杂的或高杆塔上的作业应增设（塔上）监护人；
f）带电作业时应停用重合闸，并不得强送电。严禁约时停用或恢复重合闸；
g）在跨越输电线、通信线、铁路、公路等路段时，应搭设合格的越线架。越线架上应悬挂醒目的警告标志。重要的越线架应经验收后方可使用；
h）搭设或拆除越线线架应设安全监护人；
i）搭设跨越重要设施的越线架，应事先与被跨越设施的单位取得联系，必要时应请其派员监督检查。
10 ADSS及OPGW施工注意事项
10.1 线路施工时设有专人负责安全与治安维护工作，严格按安全规程进行操作，严禁违章作业，野蛮施工。
10.2 光缆紧线后，必须对光缆端口进行包封处理，防止光缆受潮、受污。
10.3 光缆紧线后，应尽快完成金具及附件的安装，防止光缆受到振动而损害。
10.4 光缆紧线后，光缆回穿由塔上引落过程，要派足人手并以由上而下以传递的方式，防止光缆高速滑落，导致光缆损毁甚至造成施工事故。
10.5 光缆紧线后，由于各种原因未能及时按排光缆接续，余缆不得裁剪，应按规定的曲径盘
绕并牢固邦扎在塔上。
10.6 采用耐张金具替代紧线夹具，一套金具只限使用两次。
10.7 电力线上方的牵引绳在腾空后必须采用码线器、圆把螺栓或地线线夹等进行双保险。
10.8 施工前，必须在跨越电力线的上方已经施工完毕的导线左右之间用尼龙绳织网，织网长度应当保证在事故光缆下坠时，对线路下方的电力线有足够的安全距离，另外，带电线路架设ADSS应搭保护架，能够停电的线路推荐停电进行施工。
10.9 OPGW 在变电站构架引下时，不得与构架金属部件有非安装性接触。
10.10 为防止雷电感应与动力机械漏电伤人，施工中采取以下防护措施：
a）展放牵引绳与光缆时，在牵引机与张力机两侧都安装接地滑车，滑车用不小于25mm软铜线与接地棒相连，接地棒用Φ30 圆钢打入地下至少0.5m；
b）将光缆与杆塔身短接，放掉静电后，才进行提线、紧线与附件安装作业。附件安装完毕后，及时按设计要求装好接地线；
c）对于牵引绳与OPGW 光缆要跨越带电体的一个杆塔档，两侧铁杆塔上的滑车要可靠接地。d）地锚的埋设深度应与钢丝绳规格相配，埋设牢固，并留有防滑层；
e）各种工器具要加强检查，发现有缺陷、磨损、断股、强度不符合安全技术要求的工器具一律不得进入现场；
f）仔细检查紧线与附件安装用的专用紧线器的螺栓，使之紧固到位、受力均匀，其受力方向与光缆受力方向一致，避免冲击与滑动；
g）严格按照带电跨越施工的有关规定进行施工操作；
h）进入施工现场的人员均应带安全帽，高空作业人员还应配带安全带。
10.11 单盘光缆安装质量随工验收、测试
a）检查OPGW 和ADSS，光缆余缆是否足以延伸至地面加5m；
b）检查管道光缆在接续井中是否盘留一定长度，足以延伸至地面以备接续；
c）使用V 型槽将光纤临时成端，使用光时域反射仪（OTDR）和与光纤同类型的活动连接器（跳纤）进行光路衰耗测试并存档，必要时配备一定长度的裸纤配合测试；
d）核查光纤长度是否符合施工图设计的光缆配盘长度，光纤是否有异常损耗事件。
11、光缆接续
光缆接续包括光纤接续、铜导线、护套、加强芯的连接，接头损耗的测量，接头盒的封装及接头的保护安装等，要求：连接损耗小，满足线路传输性能要求，性能可靠、稳定。光缆接
续是光缆线路施工的重要环节，光纤熔接和接头盒保护是目前光缆永久（固定）式接续最常用的方法。
11.1 光缆接续的准备工作
a）准备接续环境（工程车、帐篷等），防止水汽、灰尘等的影响。当环境温度过低时，应采取升温保温措施，确保人员和设备正常工作；
b）准备光纤熔接机及相关的仪表和工具；
c）核对接头位置、光缆的型号规格、光纤类型、色标和芯数；
d）电力光缆的余缆长度应能达到从杆塔引下，并延伸到熔接作业点。光缆接续时，应截去架线牵引端受损的部分约5至10m，根据要求一般需预留8～10m；
e）安装接头盒支架和光纤接续操作台。
11.2 应根据光缆的结构型式和接头盒的不同结构及盘纤方式开剥光缆。
11.3 接头盒部件（支架）应根据不同接头盒的装配说明和程序进行装配。
11.4 护层和加强芯处理
不同的工程和光缆型式对护层和加强芯的处理要求不同。
a）普通光缆的金属加强芯和金属护层应根据设计要求分别或同时作电气连通、电气绝缘、引出接地或引出监测线；
b） ADSS 光缆的护套、纺纶加强件和中心非金属加强件应按要求固定并作电气连通和接地；c）开剥后的OPGW 的各层绞线应按要求固定并作电气连通和接地。
11.5 普通光缆中若含有向无人中继站供电或业务铜线，应用扭绞焊接套绝缘管或专用接线子接续。
11.6 光单元处理
应从光缆结构中分离出光单元，按色谱或标记区分，其长度应满足接头盒的要求。应用专用工具将光单元中的光纤分离出来，其长度通常为1-1.2m左右为宜。光纤表面的油膏应用清洁棉沾酒精的方法清除，在清除的过程中应避免光纤过小弯曲和扭转，谨防出现纤芯折断现象。在使用酒精清除光纤表面油膏后，必须迅速清除残留在光纤表面的酒精，防止其对光纤的腐蚀。金属管光单元的断面应用合适的工具和良好的工艺，在光纤与管口之间套入合适的保护管，避免管口锐边损伤光纤。光单元在接头盒内固定或纤芯盘曲半径应满足技术要求。
准备工作光缆开剥接头盒部件（支架）装配护层和加强芯处理铜导线（若有）连接光单元处理光纤熔接(监测评价及光纤封装)光纤收容（盘纤）接头盒封装和固定余缆处理复测完成11.7 光纤熔接
a）每个光纤接头都必须有编号和相对应的标识。
b）光纤接续时，必须依据光纤熔接配纤方案表进行接续，除非另有约定；
c）每个光纤熔接点，应有可靠的接续损耗数据，并储存或有如实的记录；
d）光纤熔接时，可以用光时域反射仪（OTDR）作远端监测，若单向监测光纤接续损耗低于标准值
2/3 值时，一般可满足技术要求。光纤接续的最终数据，是以双向测试的算术平均值为准；e）每个光纤接头一般用热收缩管保护；
f）一般要求每个光纤接续点的双向接续损耗值不大于0.05dB，除非另有约定。
6.8.8 接续完成后，应将光纤盘绕收容盒内。光纤盘绕弯曲半径应不小于30mm 且排放整齐。盘纤时，应先中间后两边的方法。先将光纤热缩管逐个固定在胶槽中，再处理两侧余纤。盘纤时应防止光纤扭曲和避免出现小圈、急弯现象以单元组制作为宜，每完成一组盘放一组。如个别光纤在熔过程过中，因为整改使光纤长度不一致时，应将其单独进行处理。光纤盘绕工序完成后，应用OTDR 对每一根光纤进行复测。
11.8 光缆接头盒的封装和固定
a) 接头盒必须严格程序安装部件，并经驱潮处理后加以封装；
b) 接头盒、余缆架应按设计要求，固定在合适的高度位置上；
c）余缆盘绕完成后，应采用长* 500mm*宽1.2mm 不锈钢带，进行四点捆扎。
11.9 余缆处理
应严格按设计要求，普通光缆的余缆可盘留固定在接头坑（直埋）内、人孔（管道）内、电杆或架空吊线上；电力光缆在余缆应盘留在余缆架内，并按设计要求悬挂在构架或铁塔上。
12、质量控制措施及检验标准
12.1质量控制措施
12.1.1 严格按照施工图设计、施工技术导则、施工组织设计方案和相关技术要求进行施工。
12.1.2 所有施工必须满足光缆和光纤的技术特性和指标要求。
12.1.3 到货验收时，要检查包装是否完好，核实光缆型号、光纤型号、出厂质量合格证、出厂测试记录、光缆几何尺寸及传输特性是否符合合同规定及设计要求，使用OTDR 进行单盘测试，设定与所用光纤一致的折射率，以1550nm波长测试盘长和损耗系数是否符合光缆供货合同技术条款要求，储存测试曲线和数据，并按要求格式作书面记录。
12.1.4 光缆运输到达工地施工现场进行架设前，必须以OTDR 对光缆进行测试，设定与所用光纤一致的折射率，以1550nm 波长测试盘长和损耗系数，检测光缆经过工地运输后，传输指标是否仍然符合光缆供货合同技术条款要求，储存测试曲线和数据，并按要求格式作书面记录。
12.1.5 在每一盘光缆展放后及进行熔接前，进行光缆单盘测试随工验收，使用OTDR，设定与所用光纤一致的折射率，以1550nm 波长测试盘长和损耗系数，检测光缆展放后，传输指标是否仍然符合光缆供货合同技术条款要求，储存测试曲线和数据，并按要求格式作书面记录。
12.1.6 以上所有测试工序完成后，直到光缆进行正式熔接前，都必须将防水帽恢复，保证光缆端口密封良好。
12.1.7 按光缆中光纤的组别标识和色谱，制定熔接方案，熔接纤芯时应按组别标识和色谱相对应熔接、不得交叉熔接。
12.1.8 提供每一个接头塔和接头盒的数码照片。
12.1.9 每一条光纤即中继段光纤链路中全部接头的损耗平均值必须小于或等于0.05dB。12.1.10 熔接过程中，除了参考熔接机自动监视系统显示的接续损耗值外，还需用OTDR 进行远端监测或近端监测，监视接续损耗值，以确保连接损耗指标达到要求。
12.1.11 光纤在接头盒容纤盘内，余留一定长度，光纤连接后，经过检测连接损耗合格，并完成保护后，按接头盒和容纤盘结构所规定的方式进行光纤余长收容处理。光纤收容的盘绕中，应注意曲率半径和放置整齐、易于日后操作等环节。光纤余长盘绕后，一般还要用OTDR 复测光纤的连接损耗。当发现连接损耗有变大的现象时，应检查原因并予以排除。
12.1.12 掌握并执行施工过程中的光缆长期或短期最小弯曲半径，在施工过程和余缆盘放过程中，不得超出厂家规定值。
12.1.13 在光缆接续处，要留有一定的余量光缆，必须盘绕在余缆架上，余缆架固定在杆塔上。
12.1.14 掌握光缆接头盒与各种不同物体及地面的安全距离。在施工过程中发现光缆接头盒与物体及地面安全距离不够时，应停止施工，并及时报告各有关单位共同解决。
12.1.15 接头盒安装牢固，经过符合接头盒结构所规定密封处理，气密性和水密性好。12.1.16 安装接头盒和盘放光缆后，必须检查光缆从塔顶引下时，是否已用引下线夹均匀固定在铁塔上，使光缆不能晃动。
12.1.17 光缆线路全面完工后，用OTDR 仪进行光纤线路接头损耗测量，再次测定各接头损耗数值，并经统计平均连接损耗指标达到要求，单个接头的最大连接损耗小于极限数值，否则，需进行整改，使接头损耗值指标达到要求。
12.1.18 光缆线路全面完工并经过光纤接头损耗测量后，进行光纤线路损耗测量和光纤背向散射信号曲线测量；光纤线路损耗测量采用插入法和后向散射法进行双向测量，采用后向散射法测量时，应接入假纤，避开测试盲区；进行双向光纤背向散射信号曲线测量，对光纤线路质量进行全面检查，验证光_线路长度，光纤连接部位是否可靠，有无异常、光纤损耗随长度分布是否均匀、光纤全程有无微裂伤部位、非接头部位有无“台阶”等异常，同时辅助测量光纤线路损耗；测试时使用光波长为1550nm。
12.1.19 工程竣工验收后，需对光缆主要传输特性进验收测试：中继段光纤线路衰减竣工时每根光纤都进行测试，验收时抽测应不少于光纤芯数的25%；中继段光纤背向散射信号曲线竣工时应对每根光纤进行检查，验收时抽查应不少于光纤芯数的25%；.接头损耗的核实应根据测试结果结合光纤衰减检验。
12.1.20 施工过程中发现光缆及其光纤存在质量问题应马上停止施工，并及时报告各有关单位共同解决。
12.1.21 必须制定完善的安全施工管理措施。
12.1.22 接头盒和其它附件存在质量问题时间，应立即停止使用，并及时报告各有关单位共同解决。
12.1.23 工程竣工验收一周内，提供至少需包括但不限于以下竣工技术资料：到货验收记录、开工、竣工报告、工程施工联系单、接头塔和接头盒电子照片、随工检查和验收记录、光缆线路结构简图、光缆熔接配纤方案表、ODF 架配线记录、竣工测试记录、施工质量事故记录及处理记录，其格式必须符合招标方要求。
中国移动通信集团安徽有限公司 光缆线路工程施工验收技术规范 中国移动通信集团安徽有限公司网络部 目录 第一章总则 (1) 第二章光缆及器材检验 (2) 第三章路由复测 (3) 第四章光缆配盘 (6) 第五章安装工艺 (7) 第六章中继段测试 (21)
第七章竣工验收 (22) 第八章附则 (24)
第一章总则 1.1中国移动通信集团安徽有限公司光缆线路工程施工验收规范（以下简称规范）是中国移动通信集团安徽有限公司光缆线路工程施工质量检验、随工检验和竣工验收的技术依据，适用于省内干线、城域传送网的新建、扩建和改建的光缆线路工程。 1.2光缆线路工程的验收应按信息产业部部颁的《邮电基本建设工程竣工验收办法》、集团公司相关文件、省公司下发的《中国移动通信集团安徽有限公司通信工程验收管理办法》(安移动网〔200 7〕142号) 、本规范以及设计文件规定进行，验收项目、内容和标准按本规范的要求办理。 1.3工程验收必须严格执行本规范，以确保工程质量。各级建设单位必须加强工程质量检查工作，通过监理单位或随工代表加强施工现场的质量检查，做好随工检验和隐蔽工程的签证工作。 1.4在施工过程中，施工单位应严格执行部颁有关施工质量检查的规定和设计规范要求。 1.5本规范主要包括安徽移动使用较多的管道、架空光缆和硅管管道的敷设。施工单位制定的施工操作规程应遵循本规范的要求。 1.6 本规范未尽事项应执行YD5121－2005《长途通信光缆线路工程验收规范》，YD/T5138－2005《本地网通信线路工程验收规范》、Y D5043-2005《长途通信光缆塑料管道工程验收规范》和GB50374-2 006《通信管道工程施工及验收技术规范》的相关要求。
光缆线路代维技术规范书 第一部分光缆线路代维资源配置投入要求 一、代维驻点设置 1.市级代维管理部门设置（各专业合设）： 地市设立一个代维管理部门，有固定办公地点和仓库，设有固定电话、传真和宽带接入，并设有专人24小时电话值班；办公地点应安置在当地分公司附近。负责该地市其代维单位的维护管理工作和公司相关工作的接洽，及所在区域内的光缆线路巡检维护工作。 2.县级代维驻点设置（各专业合设）： 根据维护范围和工作要求，在每一县级行政区域设立县级维护驻点。县级维护驻点按无线基站、光缆、固网接入网及集团客户合设，实现各专业综合维护管理。县级代维驻点有固定办公地点和仓库，设有固定电话和传真；办公地点安置在当地县公司附近。 3.片区代维驻点设置（可各专业合设）： 达到一定维护数量的县区级行政区域除设置县级维护驻点外，片区代维驻地点设置方式如下： 第一个片区代维驻地点：500-800皮长公里/县以内；（包含500，不包含800） 第二个片区代维驻地点：800-1300皮长公里/县以内；（包含800，不包含1300） 第三个片区代维驻地点：1300-1800皮长公里/县以内；（包含1300，不包含1800）以后更多驻地点的设置以此类推，每增加500皮长公里增加一个片区代维驻地点。 （也可根据分公司要求结合网络状况进行驻点设置）；驻点位置按光缆分布等级选择乡镇所在地设置固定办公地点和仓库或由分公司指定驻点位置；办公地点设有固定电话和传真。负责该片区的光缆线路巡检维护工作。 二、人员配置要求 按照代维驻点所代维的光缆数量进行配置，干线光缆和城域网光缆每50皮长公里（如果同路由有多条个光缆，可以按一条光缆的皮长公里配备）配置一名线路巡检维护人员，每
中国移动通信集团安徽有限公司光缆线路工程施工验收技术规范 中国移动通信集团安徽有限公司网络部
目录 第一章总则 (1) 第二章光缆及器材检验 (2) 第三章路由复测 (3) 第四章光缆配盘 (6) 第五章安装工艺 (7) 第六章中继段测试 (21) 第七章竣工验收 (22) 第八章附则 (24)
第一章总则 1.1中国移动通信集团安徽有限公司光缆线路工程施工验收规范（以下简称规范）是中国移动通信集团安徽有限公司光缆线路工程施工质量检验、随工检验和竣工验收的技术依据，适用于省内干线、城域传送网的新建、扩建和改建的光缆线路工程。 1.2光缆线路工程的验收应按信息产业部部颁的《邮电基本建设工程竣工验收办法》、集团公司相关文件、省公司下发的《中国移动通信集团安徽有限公司通信工程验收管理办法》(安移动网〔2007〕142号) 、本规范以及设计文件规定进行，验收项目、内容和标准按本规范的要求办理。 1.3工程验收必须严格执行本规范，以确保工程质量。各级建设单位必须加强工程质量检查工作，通过监理单位或随工代表加强施工现场的质量检查，做好随工检验和隐蔽工程的签证工作。 1.4在施工过程中，施工单位应严格执行部颁有关施工质量检查的规定和设计规范要求。 1.5本规范主要包括安徽移动使用较多的管道、架空光缆和硅管管道的敷设。施工单位制定的施工操作规程应遵循本规范的要求。 1.6 本规范未尽事项应执行YD5121－2005《长途通信光缆线路工程验收规范》，YD/T5138－2005《本地网通信线路工程验收规范》、YD5043-2005《长途通信光缆塑料管道工程验收规范》和GB50374-2006《通信管道工程施工及验收技术规范》的相关要求。
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 光缆线路施工规范(通用版) Safety management is an important part of production management. Safety and production are in the implementation process
光缆线路施工规范(通用版) 光缆线路施工是建设高质量光纤通信系统的重要环节 与电缆相比较，光缆质量轻、直径小，给施工带来便利，但光纤直径小、韧性差，又对施工机具、仪表和施工技术提出了更高的要求，增加了施工的难度。 中继光缆施工涉及的主要内容包括：路由复测、光缆敷设、光缆接续、工程测量，我公司将严格按照按以下规定、措施进行保障工程施工工艺及质量： 一、路由复测 路由复测是以施工图为依据进行复核。通过复测，确定光缆敷设的具体路由位置、丈量地面的准确距离，为光缆配盘、敷设和明确地段等提供必要的依据。保障措施如下： 1、按设计要求核定光缆路由走向、敷设方式、环境条件及中继站站址。
2、丈量、核定中继间的地面距离（管道路由要测出各人孔间距离） 3、核定穿越铁路、公路、河流、水渠以及其它障碍物的技术措施及地段，并核定设计中各具体措施实施的可能性。 4、核定“三防”（防机械损伤、防雷、防白蚁）地段的长度、措施及实施可能性。 5、核定青苗、园林等赔补地段、范围以及对施工困难地段“绕行”的可能性。 6、初步确定接头位置。 7、为光缆配盘、分囤及敷设提供必要的数据资料。 8、核定、修改施工设计。 9、绘图 绘图按下列步骤进行。 ①核定复测的路由、中断站（光放站）位置与施工图设计有无变动。对于变动不大的可利用施工图进行部分修改。 ②路由因路面变化等原因变动较大时，应重新绘图。
普通地埋光缆典型技术规范书 南京南瑞集团公司 2010年10月
第一部分工程概况及设备配置要求 (1) 1 项目名称 (1) 2 项目单位 (1) 3 工程概况（含通信系统图） (1) 4 供货范围及伴随服务 (1) 5 其他说明 (2) 第二部分通用技术部分 (3) 1.总则 (3) 1.1 总的要求 (3) 1.2 适用范围 (3) 1.3 投标方资格 (3) 1.4 语言 (3) 1.5 投标方责任 (3) 1.6 供货范围表 (4) 1.7 报价 (4) 2.主要技术要求 (4) 2.1 光纤主要技术要求 (4) 2.2 光缆主要技术 (6) 3.技术文件 (8) 3.1 技术文件的种类 (8) 3.2 提供文件的数量 (9) 3.3 提供文件的时间 (9) 3.4 技术文件文字要求 (9) 4.设计联络会议和检验 (9) 4.1 设计联络会说明 (9) 4.2 检验总体要求 (9) 4.3 工厂培训 (9) 4.4 工厂检验 (9) 5.现场验收和技术服务 (10) 5.1 工地检验 (10) 5.2 现场技术服务及安装调试 (10) 5.3 竣工验收 (11) 6.质量保证和试验 (11) 6.1 质量保证体系 (11) 6.2 检查 (12) 6.3 试验 (12) 7.包装、标志、运输和保管 (12) 7.1 包装 (12) 7.2 标志 (13) 7.3 运输和保管 (13) 8.技术参数表 (13) 9.技术差异表 (14) 附录A 投标产品的销售及运行业绩表（电力系统） (15) 附录B 技术参数通用部分条款变更表 (15)
第一部分工程概况及设备配置要求 1项目名称 2项目单位 3 工程概况 本次配电试点项目建设涉及6个变电站各40条线路312个站点。根据试点项目的实际情况，我们选择EPON通信技术为主，载波通信方式、Zigbee无线通信方式为辅的网络架构建设变电站至环网箱/开关站的通信网络；其中采用EPON通信方式的为153个站点，采用工业以太网的为15个站点；采用载波通信方式的为97个站点；采用Zigbee无线通信方式的为47个站点；在主干线路采用“手拉手”型保护方式的光纤（EPON）通信方式（含1条手拉手全光纤线路），在分支采用载波通信方式和Zigbee无线通信方式。 光缆架设总体原则：从变电站出线开始，利用现有管道资源或架空电力线架设光缆到路边开闭所和大部分环网柜，在此处采用光缆交接箱或者开闭所标准机柜内安装ODF来完成光缆的熔接，从此处往下的站点根据管道情况和站点分布情况，分别采用EPON、载波、无线通信方式。 站点设计原则：站点分布密集且分支较多的区域优先采用Zigbee无线通信方式，如果有管道资源或者可以方便光缆架设的区域内站点有限采用EPON通信方式，分支较少，比较分散的站点优先采用载波通信方式。 本次光缆实施只涉及路边一级环网柜和开闭所等10KV配电装置，为了以后扩容考率（本期设计可以做到承上启下的节点作用），以及用电信息的光缆纤心资源使用，本次工程主干线路光缆采用48和24芯光缆，分支线路采用12芯光缆。 4 供货范围及伴随服务 表1 城南配网自动试点工程 通信网建设工程货物需求及供货范围一览表
中国联通快速连接器技术规范书
中国联通山东分公司光纤机械连接器 技术规范书 编制单位：济南长光通信设备有限公司 日期：2009年6月
1. 概述 本技术规范书中规定的产品应满足ITU-T,IEC等相关国际标准的要求，也将满足GB/T 16529.4-1997 光纤光缆机械式接头、YD/T 1636-2007《光纤到户（FTTH）体系结构和总体要求》的相关规定。 2. 产品分类 2.1 光纤机械连接器按使用场合可分为光纤机械冷接子、光纤机械接续插头。 2.2 光纤机械冷接子：一种高性能、使用简便的机械光纤连接器。主要应用于配线光缆和入户皮线光缆、入户皮线光缆之间、皮线光缆和尾纤之间的连接。 2.3光纤机械接续插座：一种高性能、使用简便的机械光纤连接器。可广泛地运用在将FRP皮线入户光缆快速端接和互连的场合，一般配合专用的86面板使用。具备与标准SC连接器同等的接续性能，兼容标准SC连接器和法兰。 2.4光纤机械接续接头：一种高性能、使用简便的机械光纤连接器。可广泛地运用在将FRP皮线入户光缆快速端接和互连的场合。具备与标准SC连接器同等的接续性能，可直接与标准SC法兰相连。3．工作温湿度要求* 3.1 温度：-40℃～+75℃。 3.2 相对湿度: ≤95%(+40℃时) 4. 光纤机械连接器技术要求*
4.1机械接续器件参考下列标准的要求 GB/T 16529.4-1997 光纤光缆机械式接头 4.2器件规格尺寸 ?光纤机械冷接子：小于（包含）40*4*4（长*宽*高mm） ?光纤机械插座：小于（包含）45*22*9.4 （长*宽*高mm） ?光纤机械插头：小于（包含）54*9*7 （长*宽*高mm） 4.3外观 形状完整，无毛刺、气泡、龟裂、杂质等。全部底色应均匀连续4.4适用接续的光缆 4.4.1光纤机械冷接子： ?光纤包层直径为：125μm，外套涂层直径为250μm-900μm 4.4.2光纤机械插座和光纤机械插头： ?FRP皮线入户光缆（3mm*2mm，宽*高）；光纤包层直径为： 125μm 4.5光学性能 4.5.1光纤机械冷接子 ?插入损耗：小于0.1dB； ?回波损耗：小于- 40 dB，（小于-60 dB，室温23℃） 4.5.2光纤机械插座和光纤机械插头： ?插入损耗： 小于0.5 dB （与标准SC连接器耦合），在1310 nm & 1550 nm
通信线路工程施工规范 架空光缆部分 一、路由： 1、设计图纸是工程施工的重要依据，它关系到工程预算；材料计划、采购供应、网络规划，在施工中，如无特殊情况，应严格按照设计图纸进行施工。 2、在施工中，由于特殊情况不能按照设计图纸进行施工的，可进行原设计变更，设计变更的程序是：施工单位提出变更理由，报监理单位进行审查核实，然后向建设单位上报设计变更，待建设单位同意后方可按照变更后的路由进行施工，较大的变更需要设计单位重新设计，施工单位无权自行改变设计。 3、涉及到敷设方式变更的，应由施工单位、监理单位、设计单位共同报建设单位批准。 4、需要设计变更的，由施工单位填写《设计变更单》并绘出变更示意 图，一式三份，建设单位、监理单位、施工单位各一份，报建设单位审批。 二、路由的勘察、测量、定位： 1、路由勘测、测量的原则是：路由简捷、线路稳固、便于施工、方便维护。 2、杆距：杆位测量定位时，原则上每50米一档杆，如遇特殊情况，可适当延长和缩短杆距，但一般不得超过45—55米。 3施工单位不得任意改变杆距，如遇特殊情况，可与现场监理共同处理 i
任意加大杆距不合格工程，后果应由施工单位负责 三、立杆： 2、立杆前，应对设计路由进行认真复测，反复比较，本着赶路稳固、 路由简捷、线路安全、便于维护的原则，测出最佳路由。 3、电杆位置立在线路中心线上，其差距左右不应大于5公分，电杆上下垂直，杆根培土牢固。 4、角杆应在线路转角点做内移，水泥杆内移值为10—15公分，木杆内移值为20—40公分。 5、终端杆树立后，杆稍应向拉线倾斜10—20公分。 6、水田地立杆必须要时加盘底，松软地、水田地角杆加盘底、上卡盘距地面40公分，下卡盘距坑底30公分。 2
光缆施工技术规范书 1、光缆储运 a）光缆运抵工地前，应根据线行情况，核对光缆盘号、光缆长度、光缆外径等相关信息，防止出错； b）光缆储运过程应保持缆盘两个板垂直放置，不允许光缆侧卧和堆放； c）光缆短距离装卸必须按光缆盘标示方向短距滚动，不允许从车上或高处直接滚下； d）使用吊车装卸光缆，应用高强度钢轴穿入轴孔的方式装卸，防止钢索索坏缆盘； e）光缆长期不用，应存放在室内或高处干燥环境，并有遮盖物的环境内加以保护； f）每次只许吊装一盘光缆，光缆吊装过程，应避免挤压和任何的机械性冲击； g）光缆储运温度应控制在-40°C～+60°C 的范围内。 2、光缆到货盘检 2.1 光缆本体检查 (详细检查记录见《光缆现场单盘开箱检验记录表》电力光缆单位工程质量验评标准1.1.1）a）核查光缆缆盘数量、规格、型号、盘号、长度是否符合合同要求； b）核查光缆缆盘包装方式、外观和标识是否符合合同要求，检查外观与盘架的完整性；c）检查出厂检验证明和产品合格证； d）检查光缆外观是否完好，盘绕排列是否整齐有序，无翘线情况，光缆端头包封是否密封完整； e）核查光缆结构和尺寸是否符合合同要求； f）核查OPGW 外层绞合方向是否符合合同要求，检查外观有无损伤、挤压、松股、鸟笼现象；g）检查ADSS 和导引（管道）光缆的外护套有无损伤、扭曲、鼓泡、挤压等现象。 2.2 光纤类型、色谱、组别检查 a）选择适合的长度对光缆进行开剥； b）核查光纤类型和数量是否符合合同要求； c）核查光纤组别分配和色谱是否符合合同要求,色谱色序为：蓝、橙、绿、综、灰，白、红、黑、黄、紫、粉红、粉蓝。 2.3 光纤传输性能测试 a）使用V型槽将光纤临时成端； b）使用光时域反射仪（OTDR）和与光纤同类型的活动连接器（跳纤）对光纤进行测试并存档，必 要时配备一定长度的裸纤配合测试； c）核查光纤长度与光缆盘长是否一致； d）核查单位长度的光纤衰减指标是否符合合同要求。 2.4、光缆金具、附件开箱检查 a）核查金具和附件的型号、数量和包装方式是否符合合同要求； b）检查金具和附件的装箱单、合格证和出场检验证明； c）检查金具、附件外观是否完好，检查金具之间、金具与光缆之间的连接性能； d）检查管道光缆用接续盒外观是否完好无损，检查接续盒封装后的气密性； e）检查光纤配线架（ODF）所配活动连接器（跳纤）排序是否遵循全色谱，其光纤类型与光

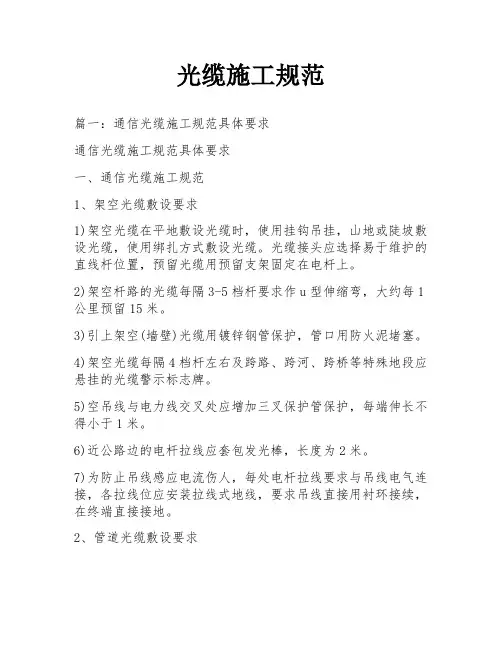

近年来通信光缆施工及维护技术得到了广泛的提高，特点鲜明，通信光缆施工产业发展前景看好，同时业内也有很多值得思考的问题有待解决，以下为通信光缆施工规范详细说明： 一、通信光缆施工规范架空光缆敷设要求 1)架空光缆在平地敷设光缆时，使用挂钩吊挂，山地或陡坡敷设光缆，使用绑扎方式敷设光缆。光缆接头应选择易于维护的直线杆位置，预留光缆用预留支架固定在电杆上。 2)架空杆路的光缆每隔3-5档杆要求作u型伸缩弯，大约每1公里预留15米。 3)引上架空(墙壁)光缆用镀锌钢管保护，管口用防火泥堵塞。 4)架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。 5)空吊线与电力线交叉处应增加三叉保护管保护，每端伸长不得小于1米。 6)近公路边的电杆拉线应套包发光棒，长度为2米。 7)为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线，要求吊线直接用衬环接续，在终端直接接地。 二、通信光缆施工规范管道光缆敷设要求 1)光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。 2)按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设， 3)为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。 4)光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。子孔在人手孔中的余长应露出管孔15cm左右。 5)手孔内子管与塑料纺织网管接口用pvc胶带缠扎，以避免泥沙渗入。 6)光缆在人(手)孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下。 7)光缆出管孔15cm以内不应作弯曲处理。 8)每个手孔内及机房光缆和odf架上均采用塑料标志牌以示区别。
技术规范书要求 [说明] 1、投标人应按照招标文件要求，根据“技术规范书”内容逐条点对点做出全面应 答。完全满足的内容，应答“满足”；对响应有差异的，应答“不满足” 或“部分满足”。回答是“部分满足”的，投标人须提供详细的解释说明。 2、标注“※”的条款为必须满足的条款，不满足则应答无效。
中国移动辽宁公司2014年皮线光缆 产品技术规范书 中国移动通信集团辽宁有限公司 2014年1月
目录 1．概述 2．产品分类 3．结构要求 4．性能要求
1. 概述 本技术规范书中规定的光缆应满足ITU-T,IEC等相关国际标准的要求，也将满足YD/T 1258《室内光缆标准系列》、YD/T 1636-2007《光纤到户（FTTH）体系结构和总体要求》的规定。结合辽宁公司各地市分公司目前使用的实际情况，特制定本蝶形（皮线）光缆技术规范书。 2. 产品分类 2.1蝶形（皮线）光缆是从用户接入点连接到终端ONU的光缆。 2.2蝶形（皮线）光缆按容量可分为1芯、2芯、4芯，本工程选用1芯、2芯蝶形（皮线）光缆。根据用户接入点的环境，蝶形（皮线）光缆应选择合适的光缆结构。按照光缆不同的敷设方式，有室内型蝶形（皮线）光缆、室外自承式架空型蝶形（皮线）光缆和室外管道型蝶形（皮线）光缆三种光缆类型。 2.3型式：
3.结构要求 概述 光缆材料和结构的选用应适合预期用途及安装条件，应特别注意符合阻燃性能的任何特定要求。推荐采用干式结构，但只要能满足本标准各部分规定的机械、环境和传输性能要求，其它结构也可采用。典型的光缆结构图见附录A所示。 涂覆光纤 光缆中所用的单模光纤应是符合YD/T 1954－2009规定的B6类光纤。光缆中的光纤数可以为1、2或4芯。 光缆中光纤的识别用全色谱颜色识别，其颜色应符合GB/T 6995.2-2008规定，在没有特殊要求下，光纤的颜色应按表2中的颜色顺序依次选用，也可用本色替代其中一种颜色。 表2 光纤颜色 光纤带的结构和尺寸应符合YD/T 979的相关规定。 加强构件 光缆中应对称放置两根相同的加强构件。加强构件可以为金属材料的，也可以为非金属材料的。加强构件应嵌入在护套内，不得外露。在光缆制造长度内，加强构件不允许有接头。 增强构件 对于自承式蝶形引入的光缆，光缆中除了应放置加强构件外，一般还应放置增强构件。光缆的增强构件宜为吊线，用以架空敷设时承载大部分的张力。吊线一般为单根钢丝或由多根金属线绞合而成，也可用纤维增强塑料（简称FRP）圆杆。在光缆制造长度内，增强构件不允许有接头。 护套 缆芯（和吊线）外应挤包一层具有保护功能的护套，护套材料可采用低烟无卤阻燃聚烯烃材料或聚氯乙烯材料。对于低烟无卤阻燃聚烯烃护套，护套材料宜符合 YD/T 1113 规定。对于聚氯乙烯护套，护套材料宜符合 GB/T 8815-2002 中“90℃护套级软聚氯乙烯塑料”的规定；也可根据用户需要采用其它材料，但其性能应能满足本标准的要求。 加强构件外和增强构件外的护套最小厚度均应不小于0.4mm。
实用标准文档 农网项目光缆工程 全介质自承式光缆 All dielectric self-supporting optical fiber cable 技术规范书 2014年9月
目录 一、总则 (3) 二、工程概况 (3) 三、技术规范 (3) 四、气象条件 (12) 五、质量保证及培训 (12) 六、技术文件、资料和图纸 (12) 七、设计联络会 (13) 八、试验及验收 (13) 九、售后服务 (14) 八、包装、运输要求 (14) 所需材料一览表 (15)
一、总则 本技术规范所列之技术要求为工程最基本技术要求，投标方应根据本技术要 求配置可靠、性能要求应不低于有关的中华人民共和国国标、技术先进的产品和系统方案。本技术规范所提技术参数和功能要求、性能指标等为满足工程需要而必须的最基本要求。本技术规范未详细提及的技术指标，电力行业标准，IEC标准，当某一项要求在上述几种标准中不一致时，要求投标方选择较高标准执行。 二、工程概况 本工程建设详见工作量表 分别接入周边110kV、35kV变电站及变电所。光缆与现有10kV、35kV线 路同杆架设，少部分采用新建木电杆架空线路。 三、技术规范 1 光纤 1.1光缆中同一类型的二氧化硅系光纤，其芯数应符合光缆规格要求。同批光缆产品内同类型的光纤应使用同一种设计、相同材料和相同工艺制造出来的光纤。 1.2用于成缆的单模光纤的涂覆层结构、光纤强度筛选水平、模场直径和尺寸参数、截止波长、1550nm波长上的宏弯损耗和传输特性均应符合GB/T 9771的有关规定；光纤带的特性应符合YD/T 979中的有关规定。 1.3松套管中的光纤，应采用全色谱来识别，其标志颜色应符合GB/T 6995.2的规定，并不褪色、不迁移。若松套管中含多组光纤束，则没束光纤应包扎标记纱，标记纱的颜色应符合GB/T 6995.2的规定。光纤标志颜色的悠闲顺序见表1，光纤带的色谱识别应符合YD/T 979中的有关规定。原始的色码在整个光缆的设计寿命内应可清晰辨认。 表1 全色谱的优先顺序 2、标志 2.1光缆的外护套表面沿长度方向应有白色标志，标志的印制宜采用喷印方式，标志应不影响光缆的任何性能。相邻标志间的距离应为1m。当出现错误时应采用黄色在光缆外套的另一侧重印。 2.2标志的内容应包括： a) 光缆产品型号； b) 计米长度； c) 制造厂名称；
FTTH光缆分纤箱技术规范书
目录 1 概述................................................... 错误!未定义书签。 2 引用标准 (1) 3 术语和定义 (2) 4 组成及分类 (3) 5 光缆分纤箱技术要求和指标 (3) 6 试验方法 (8) 7 检验规则 (11) 8 操作要求 (12) 9 标志、包装、运输和贮存 (13)
1概述 随着FTTH接入的全面铺开，光缆分纤箱作为光分支点采用的一种重要配线设备，得到了越来越多的应用。本规范为中国联通广东分公司（以下简称广东公司）进行光缆分纤箱工程建设的技术要求。 本技术规范书中所指的光缆分纤箱主要应用在FTTH光缆工程，可满足室内（楼道）、室外安装环境，能方便光缆掏接，方便维护和资源管理。本技术要求结合我省各地市地理环境、使用习惯及结合发达城市的使用情况而选定，从建设方式、容量、安全、质量、经济、实用等方面进行要求。为保证广东公司通信建设所用设备的质量确定“光缆分纤箱技术规范”的相关技术要求。 本技术规范书未规定的其它技术要求应不劣于中国国家标准、通信行业标准的要求。 本技术规范书未标明日期的中国国家标准、通信行业标准均使用最新版本。 在本规范书中，对各条目的要求有下列表达方式： “必须”、“应”：表示现阶段网络建设的基本需要，该条目必须实现； “建议”：表示将来网络、设备和技术发展的目标，一般情况下希望该条目实现，但在某些特定情况下可以忽略该条目； “可以”：表示该条目属于可选。 2引用标准 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的更新版本。凡是不注日期的引用文件，其更新版本适用于本标准。 GB/T 2423.1-2008电工电子产品环境试验第 2部分：试验方法试验 A：低温（idt IEC60068-2-1:1990） GB/T 2423.2-2008电工电子产品环境试验第 2部分：试验方法试验 B：高温（idt IEC60068-2-2:1974） GB/T 2423.3-2006电工电子产品环境试验第 2部分:试验方法试验 Cab:恒定湿热试验GB/T 2423.4-2008 电工电子产品环境试验第 2部分：试验方法试验Db 交变湿热（12h ＋12h循环） GB/T 2423.10-2008 电工电子产品环境试验第2部分: 试验方法试验Fc: 振动(正弦) GB/T 2423.17-2008 电工电子产品环境试验第 2部分: 试验方法试验 Ka 盐雾 GB/T 2828.1-2003计数抽样检验程序第一部分：按接收质量限(AQL)检索的逐批检验抽样计划
光缆线路代维技术规书 第一部分光缆线路代维资源配置投入要求 一、代维驻点设置 1.市级代维管理部门设置（各专业合设）： 地市设立一个代维管理部门，有固定办公地点和仓库，设有固定、传真和宽带接入，并设有专人24小时值班；办公地点应安置在当地分公司附近。负责该地市其代维单位的维护管理工作和公司相关工作的接洽，及所在区域的光缆线路巡检维护工作。 2.县级代维驻点设置（各专业合设）： 根据维护围和工作要求，在每一县级行政区域设立县级维护驻点。县级维护驻点按无线基站、光缆、固网接入网及集团客户合设，实现各专业综合维护管理。县级代维驻点有固定办公地点和仓库，设有固定和传真；办公地点安置在当地县公司附近。 3.片区代维驻点设置（可各专业合设）： 达到一定维护数量的县区级行政区域除设置县级维护驻点外，片区代维驻地点设置方式如下： 第一个片区代维驻地点：500-800皮长公里/县以；（包含500，不包含800） 第二个片区代维驻地点：800-1300皮长公里/县以；（包含800，不包含1300） 第三个片区代维驻地点：1300-1800皮长公里/县以；（包含1300，不包含1800） 以后更多驻地点的设置以此类推，每增加500皮长公里增加一个片区代维驻地点。 （也可根据分公司要求结合网络状况进行驻点设置）；驻点位置按光缆分布等级选择乡镇所在地设置固定办公地点和仓库或由分公司指定驻点位置；办公地点设有固定和传真。负责该片区的光缆线路巡检维护工作。 二、人员配置要求 按照代维驻点所代维的光缆数量进行配置，干线光缆和城域网光缆每50皮长公里（如果同路由有多条个光缆，可以按一条光缆的皮长公里配备）配置一名线路巡检维护人员，每超过50皮长公里的，增设一名线路巡检维护人员；本地网光缆每100皮长公里配置一名线
光缆技术规范书 1．概述 本技术规范书未规定的其它技术要求应不劣于ITU-T、IEC建议和中国国家标准、通信行业标准的要求。 本技术规范书未标明日期的ITU-T、IEC建议和中国国家标准、通信行业标准均使用最新版本（截至到本技术规范书发出日）。 供货方必须对本技术规范书的每一条款作出明确答复，即逐条逐项回答“满足”或“不满足”，并给出所供产品的详细技术数据。诸如“已知”、“理解”、“注意”或“同意”等不明确、不具体的答复视为不满足。 供货方至少应提供包括以下内容的技术文件： （1）光纤、光缆制造厂家的名称和地点。 （2）光纤、光缆的技术标准和制造方法及质量保证措施。 （3）光缆结构（包括截面图）及各部分的详细尺寸和光缆单位重量。（4）光缆所用主要原材料的技术标准（包括加强构件、松套管、护层、铝带、钢带和填充材料）。 （5）所用光纤的典型折射率分布曲线图和折射率标称值。 （6）光纤筛选试验时，每公里光纤拉断次数以及与光纤寿命有关的M值（韦伯尔曲线的斜率）、N值（疲劳系数）。 （7）光纤光缆使用寿命应≧25年，供货方应说明保证光缆寿命的有关技术措施以及光纤预期寿命的计算公式。 （8）光缆内的光纤线序和光缆端别的识别标记。
（9）供货方需要说明的其它事宜。 光缆使用经验 为本工程提供的光缆类型必须是经过工程实际使用并通过竣工验收、同时必须是为两个以上电信运营商提供一年以上满意服务的光缆类型。 供货方应严格认真地如实填写下面2个表格，邀请方保留核实的权力。 表 2000年光缆供货记录 表 2001年光缆供货记录
本文件的解释权属于邀请方。 2．主要技术要求和指标长飞光缆,亨通光缆,永鼎光缆,锋火光缆,长飞光纤 光缆中的光纤 2.1.1 使用ITU-T 建议的单模光纤。如果供货方可提供不同光纤制造商的多种光纤，须针对各种光纤分别应答项中各条款。 2.1.2 同一工程项目中的光缆及光缆中的所有光纤应为同一型号和同一来源（同一工厂、同一材料、同一制造方法和同一折射率分布）。每盘光缆不应有光纤接头。 2.1.3模场直径（1310nm波长，PETERMANⅡ定义） 标称值：~μm之间取定一个值 偏差：不超过±μm 供货方应提供其所用光纤在1550nm波长的模场直径及测试方法。2.1.4包层直径
光缆技术要求 1.1 光纤光缆的主要设计指标 本工程选用缆光纤符合ITU-T G.652D建议的光缆。本工程光缆主要采用新建杆路、利旧杆路、新建管道、利旧管道、直埋光缆方式敷设。设计使用普通型松套层绞式光缆、室外填充式A护套皱纹钢带聚乙烯保护套式光缆。程式为GYTA-24B1、GYTA-48B1、GYTA53-24B1。 1.1.1缆光纤 1.1.1.1 G.652D光纤 （1）模场直径 9.2±0.4μm 1310nm （2）包层直径 标称值：125μm 偏差：±1.0μm （3）模场同心度偏差：≤ 0.5μm （4）包层不圆度：小于0.7% （5）截止波长 λcc（在20米光缆＋2米光纤上测试）＜1270nm λc（在2光纤上测试）＜1260nm （6）光纤衰减系数 在1310ｎｍ波长上的最大衰减系数为：0.36dB/km。 在1285~1339ｎｍ波长围，任一波长上光纤的衰减系数与1310nm波长上的衰减系数相比，其差值不超过0.03 dB/km。 在水（OH－吸收峰）处（1383±3nm）衰减最大值为0.36dB/km。 在1550nm波长上的最大衰减值为：0.22 dB/km。 在1480～1580nm波长围任一波长上光纤的衰减系数与1550nm波长上的衰减系数相比的差值：不超过0.05d B/km。 1625nm波长上的最大衰减系数：0.24dB/km。 光纤衰减曲线应有良好的线性并且无明显台阶。用OTDR检测任意一根光纤时，在1310nm和1550nm波长处500ｍ光纤的衰减值应不大于（αｍｅａｎ+0.10 dB），αｍｅａｎ是光纤的平均衰减系数。 （7）弯曲衰减特性
分布式光伏 并网发电项目 规范书编号： 电缆光缆（10kV方案）技术协议 （A0版） 招标单位： 供货单位： 年月
目录 1 总则 (1) 1.1 一般规定 (1) 1.2 投标人应提供的资格文件 (1) 1.3 工作内容及招标设备范围 (2) 1.4 对设计图纸、说明书和试验报告的要求 (6) 1.5 标准和规范 (6) 1.6 投标人必须提交的技术参数和信息 (9) 1.7 备品备件 (9) 1.8 专用工具与仪器仪表 (9) 1.9 安装、调试、性能试验、试运行和验收 (10) 1.10 质保 (10) 2 工程概况 (11) 2.1 项目名称： (11) 2.2 项目单位： (11) 2.3 工程规模： (11) 2.4 工程地址： (11) 2.5 交通、运输： (11) 2.6设备运行环境条件及布置： (11) 2.7 电气主接线： (12) 2.8使用技术条件： (12) 3 10kV电力电缆技术要求 (14) 3.1 电缆结构 (14) 3.2 密封和牵引头 (16) 3.3 技术参数 (16) 4 控制电缆技术要求 (20) 4.1电缆结构 (20) 4.2 密封 (21) 4.3 技术参数 (21) 5 试验 (23) 5.1电力电缆 (23) 5.2控缆 (24) 6 技术服务、工厂检验和监造 (25) 6.1 技术服务 (25) 6.2 工厂检验及监造 (25) 6.3 验收 (26) 7 产品标志、包装、运输和保管 (26) 附录 A 供货业绩 (28) 附录 B 工艺控制一览表 (28) 附录 C 主要生产设备清单 (29) 附录 D 主要试验设备清单 (29) 附录 E 本工程人力资源配置表 (29)
光纤快速连接器技术规范书 概述 本技术规范书中规定的产品应满足ITU-T,IEC等相关国际标准的要求，也将满足GB/T 光纤光缆机械式接头、YD/T 1636-2007《光纤到户（FTTH）体系结构和总体要求》的相关规定。结合我省目前使用的实际情况，特制定本光纤快速连接器技术规范书，投标人须按本技术规范书要求进行生产、交付产品，招标人根据本技术规范书验收光纤快速连接器产品。 产品分类 光纤快速连接器：一种高性能、使用简便的机械光纤连接器。可广泛地运用在将皮线入户光缆快速端接和互连的场合。具备与标准SC连接器同等的接续性能，可直接与标准SC法兰相连。 主要技术要求 参考标准的要求 GB/T 光纤光缆机械式接头 器件规格尺寸 SC型机械接续连接插头总长度（含尾套长度）≤ 60mm 外观 形状完整，外观应平滑、洁净、无毛刺、气泡、伤痕和裂纹，一致性好，各零部件组合应平整，插头与对应的适配器插入和拔出应平顺、轻松。涂覆层表面应光洁，色泽均匀，
无流挂，无露底；金属件无毛刺、锈蚀。 适用接续的光缆 皮线入户光缆（3mm*2mm，宽*高）；光纤包层直径为：125μm 光学性能 1.5.1光学性能指标 插入损耗： 小于 dB （与标准SC连接器耦合），在1,310 nm & 1,550 nm 回波损耗： 小于-40 dB，（室温23℃） 1.5.2 性能的现场验证 厂方应能提供简便易行的现场测试方法，用于测试现场制作的光纤机械接续连接头的光学性能指标，以便于及时获知连接插头的性能优劣。 1.5.3 各种机械和环境试验后允许的插入损耗及回波损耗变化量 各种机械和环境试验后允许的插入损耗及回波损耗变化量如下表： 单位：dB
光纤光缆技术规范书 1．概述 1.1本技术规范书未规定的其它技术要求应不劣于ＩＴＵ、ＩＥＣ建议和中国国家标准、通信行业标准的要求。 1.2本技术规范书未标明日期的ＩＴＵ、ＩＥＣ建议和中国国家标准、通信行业标准均使用最新版本。 1.3申请人对本技术规范的应答将作为双方签订合同以及供货期间产品检测的技术依据 1.4本文件的解释权属于采购人。 2．主要技术要求和指标 2．1 光缆中的光纤 本条款中的技术要求基于如下前提： 除传输衰减及偏振模色散（PMD）等两项指标之外，光纤在成缆前后的其他技术参数指标，均不得有任何变化。 2．1．1 成缆后光纤的衰减系数 （1）光纤在1310ｎｍ波长上的最大衰减系数为：0.35ｄＢ／ｋｍ （2）光纤在1285 ～ 1330ｎｍ波长范围内，任一波长上光纤的衰减系数与1310ｎｍ波长上的衰减系数相比，其差值不超过0.03ｄＢ／ｋｍ。 （3）光纤在1550ｎｍ波长上光纤的最大衰减系数为：0.21ｄＢ／ｋｍ。 （4）光纤在1525 ～ 1575ｎｍ波长范围内，任一波长上光纤的衰减系数与1550ｎｍ波长上的衰减系数相比，其差值不超过0.05ｄＢ／ｋｍ。 2．1．2 偏振模色散 （1）在1550ｎｍ波长单盘光缆的偏振模色散系数：≤0.20ｐｓ／km （2）光纤成缆后必须满足在1550ｎｍ波长光缆链路（≥20盘光缆）偏振模色散系数≤0.10ｐｓ／km；Q（概率）=0.01%。 2．1．3 光纤识别 光缆中的光纤应采用全色谱标志，其颜色应选自表1规定的各种颜色；每个
松套管内光纤的序号，应按表1中规定的颜色顺序排列。 用于识别的色标应鲜明，在安装或运行中可能遇到的温度下，不褪色，不迁染到相邻的其它元件上，并应透明。 2．2 光缆 2．2．1 光缆结构型式及应用场合 申请人应根据表2及下列基本要求，提出详细的光缆结构图并注明各部分尺寸。 2．2．1．1 管道光缆 管道光缆（GYTA）：金属加强构件、松套层绞填充式、铝－聚乙烯粘接护套通信用室外光缆。 2．2．1．2 架空光缆 架空光缆（GYTS）：金属加强构件、松套层绞填充式、钢－聚乙烯粘接护套通信用室外光缆。
第六章技术规范 通信线路管道工程施工技术标准和要求 1、架空光缆部分 路由： 1、设计图纸是工程施工的重要依据，它关系到工程预算；材料计划、采购供应、网络规划，在施工中，如无特殊情况，应严格按照设计图纸进行施工。 2、在施工中，由于特殊情况不能按照设计图纸进行施工的，可进行原设计变更，设计变更的程序是：施工单位提出变更理由，报监理单位进行审查核实，然后向建设单位上报设计变更，待建设单位同意后方可按照变更后的路由进行施工，较大的变更需要设计单位重新设计，施工单位无权自行改变设计。 3、涉及到敷设方式变更的，应由施工单位、监理单位、设计单位共同报建设单位批准。 4、需要设计变更的，由施工单位填写《设计变更单》并绘出变更示意图，一式三份，建设单位、监理单位、施工单位各一份，报建设单位审批。 路由的勘察、测量、定位： 1、路由勘测、测量的原则是：路由简捷、线路稳固、便于施工、方便维护。 2、杆距：杆位测量定位时，原则上每50米一档杆，如遇特殊情况，可适当延长和缩短杆距，但一般不的超过45—55米。 3施工单位不得任意改变杆距，如遇特殊情况，可与现场监理共同处理。任意加大杆距不合格工程，后果应由施工单位负责。 立杆 2、立杆前，应对设计路由进行认真复测，反复比较，本着赶路稳固、路由简捷、线路安全、便于维护的原则，测出最佳路由。 3、电杆位置立在线路中心线上，其差距左右不应大于5公分，电杆上下垂直，杆根培土
牢固。 4、角杆应在线路转角点做内移，水泥杆内移值为10—15公分，木杆内移值为20—40公分。 5、终端杆树立后，杆稍应向拉线倾斜10—20公分。 6、水田地立杆必须要时加盘底，松软地、水田地角杆加盘底、上卡盘距地面40公分，下卡盘距坑底30公分。 7、光缆线路在跨越各种道路时，要按照规范标准执行，其中：过铁路时，高度在7.5米以上，过国道、省道时高度应在6.5米以上，过乡间公路时，高度在5.5米以上。 8、根据地形起伏，决定电杆程式，尽量使吊线皱与平缓。 9、赶路在穿越山区、河滩及流沙地带时，应做护墩保护，护墩规格为：直径80公分，高度100公分，地面上下各50公分。 10、光缆杆路应尽量避开树木，如无法避开时，应加塑料管保护，确保光缆安全。 11、直线杆、角杆、终端杆、单接杆、品接杆、以及H杆埋深一定要符合电杆洞深表的要求，埋深不够为不合格工程。 拉线 1、拉线距高比为1：1，由于地形限制达不到要求时，最小不得小于1：075. 2.双方拉线（防风拉线）每8挡杆做一处，四方拉线（防凌拉线）每32挡杆做一处。不得借口群众工作难做而任意扩大杆档数，更不能不做，否则为不合格工程。 3、角杆拉线、终端拉线、泄力拉线、四方拉线的顺线拉、均采用7/2.6钢绞线，双方拉线采用7/2.2钢绞线。 4、飞线杆和杆距在100—150米以上时，采用人字加丁头拉线，加副吊线。 5、防风拉线采用180公分地锚铁柄，地锚铁柄出土长度为30公分，其它拉线地锚铁柄长为210公分，地锚铁柄出土长度为30—60公分。 6、角杆角深在15米以内可做一条拉线，角深在15米以上做两条拉线。角杆拉线在平分线左右偏差不超过5公分。 7、角杆拉线抱箍做在吊线上方10公分处，防风拉线抱箍做在吊线抱箍下方10公分出，四方拉线顺线拉做在吊线抱箍上方15公分处，顶头拉线和吊线同用以个抱箍。 8、按照设计要求，拉线上把和中把、吊线接头、终端全部采用缠绕法，其具体规格为：拉线上把、吊线接头、吊线终端为：衬环外缠绕10公分，间隔3公分，在缠绕10公分，最后留10公分余线并绑扎；拉线中把规格为：衬环外缠绕15公分，间隔28公分，再缠绕10公分，最后留10公分余线并绑扎。 9、拉线地锚石埋深按照杆高相关标准执行，并与电杆形成45度夹角。 10、拉线地锚出土点不得偏差5公分，偏差5公分以上为不合格。 11、在市区、居民区、乡村内、道路旁以及人畜经常出入的地方，拉线根部采用绝缘警示管保护。 12、在直线赶路上，不得任意设置小角杆，逃避做双方拉线而影响赶路质量和美观。 吊线 1、吊线距离：吊线抱箍距离一般为50公分，如遇特殊地形、路口或电力线时可做适当调整，最低不低于距杆顶25公分。 2、吊线位置：第一条吊线沿杆路前进方向的左侧架设。
