上海华升富士达电梯CP 使用手册
- 格式:pdf
- 大小:598.67 KB
- 文档页数:9
最近楼层服务运转(安全停靠)当电梯在层与层之间发生故障而未能自动排除,电梯自动检出并判明不影响运行安全时,电梯会以低速自动行至最近楼层停靠开门,让乘客离开轿厢。
不能开门时救出运转(安全停靠)当电梯平层时,因为厅门地坎夹有小石头等异物门不能打开时,按"开门按钮"、"关门按钮"、"选层按钮"或者安全触板动作时,电梯将运行到邻接的楼层,将乘客救出。
故障电梯自动分离(联控、群控)当联控或群控系统中的一台电梯发生故障时,会自动脱离系统以保证其他电梯的正常运行。
基准层返回(联控、群控)当下列条件满足时,轿厢会自动返回基准层,开门待机:a )应答最后呼叫后在设定的时间内没有其他呼叫。
b )其他轿厢没有进入基准层返回运行状态。
c )在基准层上没有其他轿厢停靠。
司机操作a )轿厢可应答轿厢内与候梯厅的呼叫。
b )当轿厢在停止状态时,可使用轿厢操作盘内的"上行"或"下行"按钮设定运行方向,可连续按压"上行"或"下行"按钮,亦可使门关闭。
c )如操作"通过"按钮时,轿厢即超越候梯厅呼叫,直达轿厢呼叫的最近楼层。
专用运转轿厢操作盘上设有专用运转开关,打开此开关后电梯只应答轿厢内选层,不应答候梯厅的呼叫,此钥匙只能在退出专用运转状态后方能拔出。
开门报警电梯运行中或停止于平层区以外时,如果有人在轿厢里强行扒门,则蜂鸣器发出连续的报警声以示警告。
如果电梯运行中警告声已经响起,乘客却继续扒门,导致门被打开,则电梯将保护性停车,直到确认门关上后再启动。
超载报警超过电梯载重量110%时,轿厢蜂鸣器发出断续的警告声,并且轿厢操作盘显示"超载",同时阻止轿厢的关门动作。
防捣乱功能如同时按下三个按钮或在短时间内按下四个以上按钮,或者即使轿厢内载重在100公斤以下,有4个以上的轿厢被呼叫时,则会取消所有轿厢呼叫。

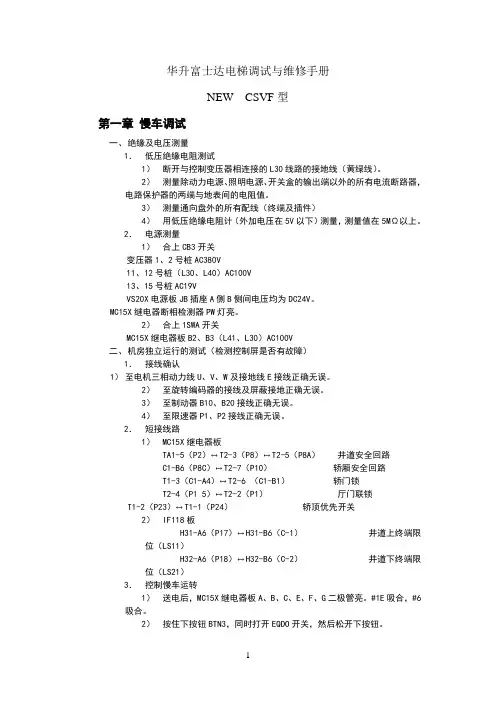

华升富⼠达电梯调试与维修⼿册华升富⼠达电梯调试与维修⼿册NEW CSVF型第⼀章慢车调试⼀、绝缘及电压测量1.低压绝缘电阻测试1)断开与控制变压器相连接的L30线路的接地线(黄绿线)。
2)测量除动⼒电源、照明电源、开关盒的输出端以外的所有电流断路器,电路保护器的两端与地表间的电阻值。
3)测量通向盘外的所有配线(终端及插件)4)⽤低压绝缘电阻计(外加电压在5V以下)测量,测量值在5MΩ以上。
2.电源测量1)合上CB3开关变压器1、2号桩AC380V11、12号桩(L30、L40)AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2)合上1SW A开关MC15X继电器板B2、B3(L41、L30)AC100V⼆、机房独⽴运⾏的测试(检测控制屏是否有故障)1.接线确认1)⾄电机三相动⼒线U、V、W及接地线E接线正确⽆误。
2)⾄旋转编码器的接线及屏蔽接地正确⽆误。
3)⾄制动器B10、B20接线正确⽆误。
4)⾄限速器P1、P2接线正确⽆误。
2.短接线路1)MC15X继电器板●TA1-5(P2)?T2-3(P8)?T2-5(P8A)井道安全回路●C1-B6(P8C)?T2-7(P10)轿厢安全回路●T1-3(C1-A4)?T2-6 (C1-B1)轿门锁●T2-4(P1 5)?T2-2(P1)厅门联锁●T1-2(P23)?T1-1(P24)轿顶优先开关2)IF118板●H31-A6(P17)?H31-B6(C-1)井道上终端限位(LS11)●H32-A6(P18)?H32-B6(C-2)井道下终端限位(LS21)3.控制慢车运转1)送电后,MC15X继电器板A、B、C、E、F、G⼆极管亮。
#1E吸合,#6吸合。
2)按住下按钮BTN3,同时打开EQDO开关,然后松开下按钮。
(完成这个操作后,按下中按钮,如果LED的BIT6灯亮的话,说明没有进⼊“安装运⾏),此时,关闭EQSO开关,再重新进⾏⼀次操作)3)⼀直按住上按钮,轿厢慢车上⾏。
富士达电梯调试与维修手册华升富士达电梯调试与维修手册NEW CSVF型电梯结构原理及调整和使用管理机房操作功能表:11、状态检测 SEL 0 1 3 8 F 数据号码 0 平常表示方向,楼层 2IR输入负载感应器电压 1 编码器旋转方向 LS输入 %负载故障码 2 Kg负载 3 门输入对上表内所列出状态,可用以下操作步骤进行检测:① 将SEL调到所要检测的项目后,按住下按钮,SEL的位置则在LED上显示。
② 按住上按钮,确认LED的灯全部熄灭。
(若有任何灯亮,则长按上按钮4秒种消灯)③ 放开上按钮,2秒种后LED的灯一瞬全部点亮,LED上显示出所要检查的状态,如下:方向,楼层(1,0)编码器(1,1) Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 方向楼层位置 Up运行亮灯 Down运行亮灯以2进制数显示轿厢位置Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 Up Dn 停止 Bit3,Bit7 ● ○ ○ Bit3,Bit7 ● ○ ○ Bit3,Bit7 ○ ● ○ Bit3,Bit7 ○ ● ○ 马达 2IR输入(3,0) Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 2IR-1D 2IR-3D 2IR-3U 2IR-1U 亮灯:输入接点ON 灭灯:输入接点OFFLS输入(3,1) Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 LS101 LS102 LS103 LS203 LS202 LS201 亮灯:输入接点ON 灭灯:输入接点OFF门输入(3,3)负载感应器电压(8,0)2Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 OTL CTL DBD 安全钳光电管开门按钮关门按钮亮灯:输入接点ON 灭灯:输入接点OFFBit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 +/― 1V位灭灯:+;亮灯:― 2进制数显示 0.1V位 2进制数显示 %负载(8,1) Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 10%位 0~F的2进制数显示Kg负载(8,2) Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 100Kg位 0~F的2进制数显示 1%位 0~9的2进制数显示 10Kg位 0~9的2进制数显示用LED确认安全回路的操作方法:① 将SEL调到“4”,② 按4次上按钮,③ 2秒种后LED的灯一瞬全部点亮,④ LED上显示出安全回路检测点状态如下:步骤② 步骤③ ④停止时④运行时异常平常BIT7 ○ ○ ○ ○ ● ○ ○ ● (*K)BIT6 ○ ○ ○ ○ ● ● ● ● (*I)BIT5 ○ ○ ○ ○ ● ● ● ● (*H)BIT4 ○→○→○→ ○→ ● → ● ○ ○ (*D)BIT3 ○ ○ ○ ○ ● ● ○ ○ (*E)BIT2 ○ ○ ○ ○ ● ○ ● ● (*C)BIT1 ○ ○ ● ● ● ● ● ● (*B)BIT0 ○ ● ○ ● ● ● ● ● (*A)2、运转方式的设定: SEL 0 2 3 4 5 D F 运转方式通常方式 FD运转空载AJ 满载AJ 中间载AJ 专用运转临时运转通常都置于此方式切断候梯厅呼叫无自动关门,切断候梯厅呼叫,4WC无效备注 3对上表内所列出的运行方式,可用以下操作步骤进行设定:① 按住中间按钮,同时将SEL调到所要设定的项目后,放开中间按钮。
控制屏上的一般操作方法【安装运行】开始:将轿顶、轿内的自动/手动开关均切换到自动位。
按住下按钮,同时将EQDO开关切到ON,然后放开按钮。
运转:按动上按钮,轿厢慢车向上。
按动下按钮,轿厢慢车向下。
结束:将EQDO开关切到OFF。
【呼叫记录】开始:按动上按钮,同时将EQDO开关切到ON,然后放开。
实行:按动上按钮,上面的一层(按住2秒以上,顶层)即被预约。
按动下按钮,下面的一层(按住2秒以上,底层)即被参预约。
按住中按钮,以上被预约的楼层即被记录下来。
保持按住中按钮,门将被关闭。
结束:将EQDO开关切到OFF。
【楼层选择器的错开】开始:按住上按钮,同时将EQDO开关切到ON,然后放开按钮实行:按动上按钮,上面的一层(按住2秒以上,顶层)即被预约。
按动下按钮,下面的一层(按住2秒以上,底层)即被预约。
按住中按钮,以上被预约的楼层上的选择器即错开。
结束:将EQDO开关切到OFF在“呼叫记录”,“楼层选择器的错开”的实行过程中,所记录的呼叫楼层和选择器错开的楼层将会在LED的bit0~bit7上以2进制数显示出来。
(操作开始之初显示的是当时轿厢所处的楼层)bit7□□□□□□□□□□□□□bit6□□□□□□□□□□□□□bit5□□□□□□□□□□□□□bit4□□□□□□□□□□□□□bit3□□□□□□□■■■■■■bit2□□□■■■■□□□□■■bit1□■■□□■■□□■■□□bit0■□■□■□■□■□■□■12345678910111213……【用LED确认运转方式的方法】将SEL开关调到〖2〗(1)按住下按钮,SEL的位置会在LED上显示出来。
Bit7bit6bit5bit4bit3bit2bit1bit0■□□□□□□□SEL的位置显示(2)按住上按钮,确认LED的灯全部熄灭。
(如果LED中有任何一个灯是亮的,按住上按钮4秒钟以上,LED的灯会全部熄灭)手放开上按钮,2秒钟以后LED灯一瞬全部点亮,接着“运转方式”以2进制数显示在LED上。
华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1.低压绝缘电阻测试1)断开与控制变压器相连接的L30线路的接地线(黄绿线)。
2)测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器,电路保护器的两端与地表间的电阻值.3)测量通向盘外的所有配线(终端及插件)4)用低压绝缘电阻计(外加电压在5V以下)测量,测量值在5MΩ以上。
2.电源测量1)合上CB3开关变压器1、2号桩AC380V11、12号桩(L30、L40)AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮.2)合上1SW A开关MC15X继电器板B2、B3(L41、L30)AC100V二、机房独立运行的测试(检测控制屏是否有故障)1.接线确认1)至电机三相动力线U、V、W及接地线E接线正确无误.2)至旋转编码器的接线及屏蔽接地正确无误。
3)至制动器B10、B20接线正确无误。
4)至限速器P1、P2接线正确无误.2.短接线路1)MC15X继电器板●TA1—5(P2)↔T2-3(P8)↔T2—5(P8A)井道安全回路●C1—B6(P8C)↔T2—7(P10) 轿厢安全回路●T1—3(C1-A4)↔T2-6 (C1-B1) 轿门锁●T2—4(P1 5)↔T2—2(P1) 厅门联锁●T1—2(P23)↔T1—1(P24)轿顶优先开关2)IF118板●H31—A6(P17)↔H31—B6(C—1) 井道上终端限位(LS11)●H32—A6(P18)↔H32-B6(C-2)井道下终端限位(LS21)3.控制慢车运转1)送电后,MC15X继电器板A、B、C、E、F、G二极管亮.#1E吸合,#6吸合。
2)按住下按钮BTN3,同时打开EQDO开关,然后松开下按钮。
(完成这个操作后,按下中按钮,如果LED的BIT6灯亮的话,说明没有进入“安装运行),此时,关闭EQSO开关,再重新进行一次操作)3)一直按住上按钮,轿厢慢车上行。
华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1.低压绝缘电阻测试1)断开与控制变压器相连接的L30线路的接地线(黄绿线)。
2)测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器,电路保护器的两端与地表间的电阻值。
3)测量通向盘外的所有配线(终端及插件)4)用低压绝缘电阻计(外加电压在5V以下)测量,测量值在5MΩ以上。
2.电源测量1)合上CB3开关变压器1、2号桩AC380V11、12号桩(L30、L40)AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2)合上1SWA开关MC15X继电器板B2、B3(L41、L30)AC100V二、机房独立运行的测试(检测控制屏是否有故障)1.接线确认1)至电机三相动力线U、V、W及接地线E接线正确无误。
2)至旋转编码器的接线及屏蔽接地正确无误。
3)至制动器B10、B20接线正确无误。
4)至限速器P1、P2接线正确无误。
2.短接线路1)MC15X继电器板TA1-5(P2)↔T2-3(P8)↔T2-5(P8A)井道安全回路C1-B6(P8C)↔T2-7(P10)轿厢安全回路T1-3(C1-A4)↔T2-6 (C1-B1)轿门锁T2-4(P1 5)↔T2-2(P1)厅门联锁T1-2(P23)↔T1-1(P24)轿顶优先开关2)IF118板H31-A6(P17)↔H31-B6(C-1)井道上终端限位(LS11)H32-A6(P18)↔H32-B6(C-2)井道下终端限位(LS21)3.控制慢车运转1)送电后,MC15X继电器板A、B、C、E、F、G二极管亮。
#1E吸合,#6吸合。
2)按住下按钮BTN3,同时打开EQDO开关,然后松开下按钮。
(完成这个操作后,按下中按钮,如果LED的BIT6灯亮的话,说明没有进入“安装运行),此时,关闭EQSO开关,再重新进行一次操作)3)一直按住上按钮,轿厢慢车上行。
华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1.低压绝缘电阻测试1)断开与控制变压器相连接的L30线路的接地线(黄绿线)。
2)测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器,电路保护器的两端与地表间的电阻值。
3)测量通向盘外的所有配线(终端及插件)4)用低压绝缘电阻计(外加电压在5V以下)测量,测量值在5MΩ以上。
2.电源测量1)合上CB3开关变压器1、2号桩AC380V11、12号桩(L30、L40)AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2)合上1SW A开关MC15X继电器板B2、B3(L41、L30)AC100V二、机房独立运行的测试(检测控制屏是否有故障)1.接线确认1)至电机三相动力线U、V、W及接地线E接线正确无误。
2)至旋转编码器的接线及屏蔽接地正确无误。
3)至制动器B10、B20接线正确无误。
4)至限速器P1、P2接线正确无误。
2.短接线路1)MC15X继电器板●TA1-5(P2)↔T2-3(P8)↔T2-5(P8A)井道安全回路●C1-B6(P8C)↔T2-7(P10)轿厢安全回路●T1-3(C1-A4)↔T2-6 (C1-B1)轿门锁●T2-4(P1 5)↔T2-2(P1)厅门联锁●T1-2(P23)↔T1-1(P24)轿顶优先开关2)IF118板●H31-A6(P17)↔H31-B6(C-1)井道上终端限位(LS11)●H32-A6(P18)↔H32-B6(C-2)井道下终端限位(LS21)3.控制慢车运转1)送电后,MC15X继电器板A、B、C、E、F、G二极管亮。
#1E吸合,#6吸合。
2)按住下按钮BTN3,同时打开EQDO开关,然后松开下按钮。
(完成这个操作后,按下中按钮,如果LED的BIT6灯亮的话,说明没有进入“安装运行),此时,关闭EQSO开关,再重新进行一次操作)3)一直按住上按钮,轿厢慢车上行。
CP28型电梯维修手册(电气故障排除内部使用)华升富士达电梯有限公司上海工程部目录一.电气元件说明八.变频器输出电压的调整与设定1. 电源开关与保险丝的代号与说明 1.G11S变频器密码打开的方法2. 接触器继电器代号 2.变频器输出电压的调整对应数据3. 电器元件代号九.变频器故障确认二.M-MIC上3个按钮的作用 1. G11S变频器报警画面层次三.M-MIC的LED显示与操作 2. G11S变频器故障确认图1 .操作方法 3. SLI900变频器故障确认图2. M-MIC的LED显示全部配置内容3. M-MIC的LED的普通显示4. 01编号内容6. 远行模式与显示值的对应四.M-MIC事件码一览表五.变频器事件码一览表六.载重信息有关功能1.修正载重信息2 .载重信息功能有关的数据3. AJ相关的数据七.FD相关的尺寸与地址1. 井道限位开关尺寸2. FD运行后井道限位开关的数据一.电气元件说明:1.电源开关与保险丝的代号与作用2.接触器继电器代号3.电器元件代号二.M-MIC(CP28板)上3个按钮的作用上部按钮(BTN1)——UP、增大、ON/中部按钮(BTN2)——确定、补助/下部按钮(BTN3)——DN、减少、OFF三.M-MIC的LED显示与操作1.操作方法2.M-MIC的LED显示全部配置内容确认与操作: 按下部按钮确认,按上部按钮4秒消灯为0 0再按计数 (见下图)●按下部按钮时 ○Bit7亮灯 ○ ○位置 3.M-MIC 的LED 的普通显示4. 0.1编号内容5.SEL 与 LED 数据编号内容 (前位为LED.后位为十六进制数)6.运行模式与显示值的对应;数据编号(2.0)(也可用PMC¥2180 BYTE确认)四.M-MIC事件码一览表1.按上部按钮显示前一个事件码,连续按可显示20个事件码2.按下部按钮显示SLE设定位置3.松开下部按钮显示最后一个事件码,连续按住下部按钮4秒事件码清除M-MIC事件码一览表五.变频器事件码一览表一览表六.载重信息有关功能1.修正载重信息在ASR窗口,把地址80B0形式INT由4660→0这样在一瞬间会自动返回原来4660值。
华升NEW CSVF CD机种调试培训讲义(CP38-x)一、调试前的检查工作(必须要完成的工作)1.机房工程必须全部完成,(包括机房清扫,机房入口门锁的安装)。
2.轿厢安装必须全部到位,安全钳钳块初步调整,限速器钢丝绳安装全部配线到位,但插头不要插上,以防出现调试前烧坏PCB的现象。
3. 井道内的检查内容(1)井道墙钢筋是否影响轿厢及对重架的运行。
(2)运行电缆是否钩支架地坎。
(3)曳引钢丝绳是否有铁丝绕住。
(4)底坑缓冲器安装与加油。
(5)对重架上对重铁的确认:载重1000kg与800kg梯,一般可放35kg对重铁28与25块。
当轿内有二人操作时,则刚好使轿厢和对重架处于基本平衡状态,因曳引机蜗轮蜗杆有半自锁作用,可防止制动器初调整不良可能流车。
一般华升载重1000kg经济型梯,用不锈钢厢板的,则对重铁为42块;钢板厢板的,则为40块。
800kg梯对重铁为36块。
二、各种慢速运行的条件A.机房独立运行的测试:(检测控制屏是否有故障)(1)完成机房三相电源输入与输出(R.S.T.U.V.W)配线,抱闸(B10,B20)配线,限速器(P1,P2)配线,脉冲编码器配线,屏蔽接地。
(2)短路①MC15板端子T1-5(P2)↔T2-3(P8)↔T2-5(P8A)井道安全回路C1-B6(P8C)↔T2-7(P10)轿厢安全回路T1-3(P0A)↔ T2-6(P0)轿门限位开关T2-4(P15)↔T2-2(P1)厅门联锁开关T1-2(P23)↔T1-1(P24)轿顶优先开关②IF118板H31插头A6(P17)↔B6(C-1)井道上终端(LS11) H32插头A6(P18)↔B6(C-2)井道下终端(LS21)检查安全回路是否开通T1-3( P0A)↔T2-7(P10)用万用表测试。
拆除主控制电路变压器(TR1)100V端子台11接地线。
采用25V低压绝缘表测量,切断控制屏所有开关。
检查R.S.T.U.V.W.TRH变压器各接线柱,绝缘电阻一般都大于5MΩ~100MΩ。
CP28型电梯维修手册(电气故障排除内部使用)华升富士达电梯有限公司上海工程部目录一.电气元件说明 2 .载重信息功能有关的数据1. 电源开关与保险丝的代号与说明 3. AJ相关的数据2. 接触器继电器代号八.FD相关的尺寸与地址3. 电器元件代号 1. 井道限位开关尺寸二.M-MIC上3个按钮的作用 2 FD运行后井道限位开关的数据三.M-MIC的LED显示与操作九.变频器输出电压的调整与设定1 .操作方法 1.G11S变频器密码打开的方法2. M-MIC的LED显示全部配置内容 2.变频器输出电压的调整对应数据3. M-MIC的LED的普通显示十.变频器故障确认4. 01编号内容 1. G11S变频器报警画面层次5. SEL与LED显示数据编号内容 2. G11S变频器故障确认图6. 远行模式与显示值的对应 3. SLI900变频器故障确认图四.输入/输出点与线号的对应1.控制屏电脑输入点2.轿顶.轿内电脑输入点3.控制屏电脑输出点4.轿顶.轿内电脑输出点五.M-MIC事件码一览表六.变频器事件码一览表七.载重信息有关功能1.修正载重信息一.电气元件说明:上部按钮(BTN1)——UP、增大、ON 中部按钮(BTN2)——确定、补助下部按钮(BTN3)——DN、减少、OFF三.M-MIC的LED显示与操作2.M-MIC 的LED 显示全部配置内容确认与操作: 按下部按钮确认,按上部按钮4秒消灯为0 0再按计数 (见下图)●按下部按钮时 ○Bit7亮灯 ○ ○位置JQ-B7 JL-A10H2-A4 H1-B4 H2-A5 H1-A5 CP13 P14A P14B CP18 P18 B50H3-A4 TA3-17 TA3-16 TA3-15H3-B3 H3-A3 H3-B2JP-8 JP-7 JP-6JA-2 JB-11 JB-10 JG-8 JG-5 JG-4 JG-3 JH-8 JH-5 JH-4 JH-3线号EDS-B2 PS1-A7 PS1-B4 PS1-A4线号JQ-1 JQ-4 JQ-5 ES1-B3线号LD1-A1 ES1-B2线号COB-JR3线号COBJQ11 COBJQ10 COB-JQ9 COB-JQ8 COB-JQ7 COB-JQ-6 COB-JQ-5 COB-JQ-4 线号EDS-B2 PS1-A7 PS1-B4 PS1-A4JL-B8 JE-3/4 JJ-1/2 TA1-2线号JQ-1 JQ-4 JQ-5 ES1-B3线号LD1-A1 ES1-B2线号COB-JR3JQ-11 COB-JQ9 COB-JQ8 COB-JQ7 COB-JQ6线号线号JB-R JC-F线号JG-A8ON BOARD ON BOARD ON BOARD ON BOARD ON BOARDJP-3 H4-B2 H4-A2 JC-8 JC-5 JC-4 JC-3 JE-8 JE-5 JE-4 JE-3 JE-8 JE-5 JE-4 JE-3 JT-3 ON BOARD ON BOARD TD-7 CMC-1JK-2 JK-1JN-5 JN-4 JN-3JM-5 JM-4 JM-3JN-5 JN-4 JN-3JN-5 JN-4 JN-3JB JCJF JAJX-1 R2.按下部按钮显示SLE设定位置3.松开下部按钮显示最后一个事件码,连续按住下部按钮4秒事件码清除1.修正载重信息在ASR窗口,把地址80B0形式INT由4660→0这样在一瞬间会自动返回原来4660值。
富士达电梯键盘操作方法
富士达电梯键盘的操作方法如下:
1. 首先,触摸电梯键盘上的数字键或楼层键。
数字键用于输入密码,楼层键用于选择所需的楼层。
2. 输入密码时,按下数字键盘上的数字键,然后按下确认按钮或按下井道输入密码按键。
3. 选择楼层时,按下楼层键,然后按下确认按钮或按下井道选择楼层按键。
4. 如果需要取消输入或进行修正,可以按下取消按钮或按下井道取消输入按键。
在确认按钮之前按下取消按钮,将会取消之前的输入。
5. 当确认所需操作后,按下确认按钮或按下井道确认按键。
电梯将根据输入的指令进行相应的操作,如乘客的请求楼层或密码验证等。
请注意,不同型号的富士达电梯键盘可能有所不同,上述方法适用于大多数常见型号的富士达电梯键盘。
若需要更具体的操作方法,请参考富士达电梯的用户手册或联系富士达公司的客户支持。
CP28型电梯维修手册
(电气故障排除内部使用)
华升富士达电梯有限公司上海工程部
目录
一.电气元件说明八.变频器输出电压的调整与设定
1. 电源开关与保险丝的代号与说明 1.G11S变频器密码打开的方法
2. 接触器继电器代号 2.变频器输出电压的调整对应数据
3. 电器元件代号九.变频器故障确认
二.M-MIC上3个按钮的作用 1. G11S变频器报警画面层次
三.M-MIC的LED显示与操作 2. G11S变频器故障确认图
1 .操作方法 3. SLI900变频器故障确认图
2. M-MIC的LED显示全部配置内容
3. M-MIC的LED的普通显示
4. 01编号内容
6. 远行模式与显示值的对应
四.M-MIC事件码一览表
五.变频器事件码一览表
六.载重信息有关功能
1.修正载重信息
2 .载重信息功能有关的数据
3. AJ相关的数据
七.FD相关的尺寸与地址
1. 井道限位开关尺寸
2. FD运行后井道限位开关的数据
一.电气元件说明:
1.电源开关与保险丝的代号与作用
2.接触器继电器代号
3.电器元件代号
二.M-MIC(CP28板)上3个按钮的作用
上部按钮(BTN1)——UP、增大、ON/中部按钮(BTN2)——确定、补助/下部按钮(BTN3)——DN、减少、OFF
三.M-MIC的LED显示与操作
1.操作方法
2.M-MIC的LED显示全部配置内容
确认与操作: 按下部按钮确认,按上部按钮4秒消灯为0 0再按计数 (见下图)
●按下部按钮时 ○Bit7亮灯 ○ ○
位置 3.M-MIC 的LED 的普通显示
4. 0.1编号内容
5.SEL 与 LED 数据编号内容 (前位为LED.后位为十六进制数)
6.运行模式与显示值的对应;数据编号(2.0)(也可用PMC¥2180 BYTE确认)
四.M-MIC事件码一览表
1.按上部按钮显示前一个事件码,连续按可显示20个事件码
2.按下部按钮显示SLE设定位置
3.松开下部按钮显示最后一个事件码,连续按住下部按钮4秒事件码清除
M-MIC事件码一览表
五.变频器事件码一览表一览表
六.载重信息有关功能
1.修正载重信息
在ASR窗口,把地址80B0形式INT由4660→0这样在一瞬间会自动返回原来4660值。
2.CP28型M-MIC设定恶作剧呼叫删除
(1)同时按3个以上轿厢按钮时删除指令 ACD2 BYTE 03
(2)根据载重信息有关连续呼叫按4个按钮时删除指令 ACD1 BYTE 04
(3)错误指令层删除按4下时删除指令(无厅指令时就近靠站) ACD0 BYTE 04
3.与载重%信息功能有关数据
3. AJ相关的数据(以下值供参考)
七.FD相关的尺寸与地址
1.井道限位开关尺寸表(单位:mm)
2.FD运行结束后井道限位开关尺寸的数据
八.变频器输出电压的调整与设定
1.G11S变频器密码打开方法
1).U551键1秒以上
画面显示U键移到U55设定00→01,修改完后拉电自动返回01→00锁定
2).F00数据保护修改:1→0键1→0键。
2.变频器输出电压的调整对应数据
九.门控制系统
1.DCL-33 (交流门机)
(1)IF78板上的SW2设定
(2). 关门速度曲线数据(频率)(3). 开门速度曲线数据(频率)
(4).中分门标准功能常用数据表
(5).IF78x上LED配置说明
2.DCL-30(直流门机DMC-201)
(1).开/关门速度曲线与
开门
(2).波段开关说明
(3).开关位置说明
(4).信号说明
富士达故障代码识别
1、障码的读取方法
将 SEL 开关旋到“ F ”位置,则会显示最新的故障码。
如无故障码则 LED 全部闪烁。
按住上按钮不放,显示前面故障码的附加信息。
松开上按钮,显示下一个故障码。
以此类推,可显示 20 个故障码,全部故障码显示后, LED 全部闪烁。
按下部按钮,则显示 SEL 开关的设定位置,松开下部按钮,则显示最后一个故障码。
连续按住下部按钮 4 秒以上,全部故障码消除。
2、故障代码的读识
故障代码由两位 16 进制数组成, bit0~bit3 组成低位数, bit4~bit7 组成高位数bit7=8
bit6=4
bit5=2
bit4=1
以上四位相加后的十进制数转换成十六进制后作为高位
bit3=8
bit2=4
bit1=2
bit0=1
以上四位直加后的十进制数转换成十六进制后作为低位
例如: bit0,bit1,bit2,bit6,bit7 亮,其余都熄灭。
由 bit6,bit7 亮, 8 4=12 (十进制) =C (十六进制),作为高位数
由 bit0,bit1,bit2 亮, 4 2 1=7 (十进制) =7 (十六进制),作为低位数
得出此故障代码为 C7 ,经查故障代码表,可以得知为“门光电装置不动作”故障。
