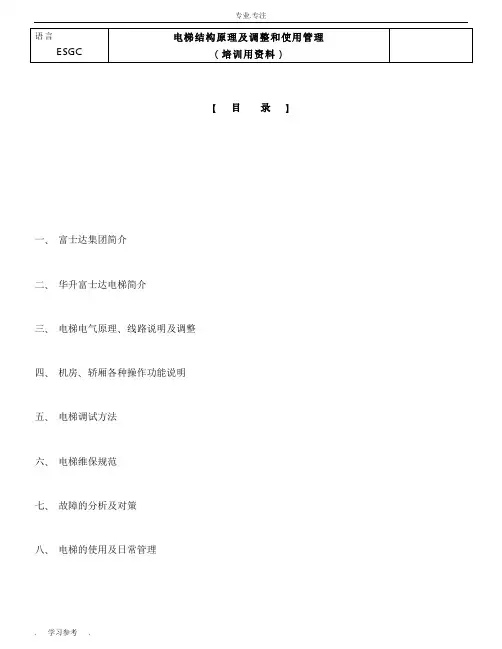

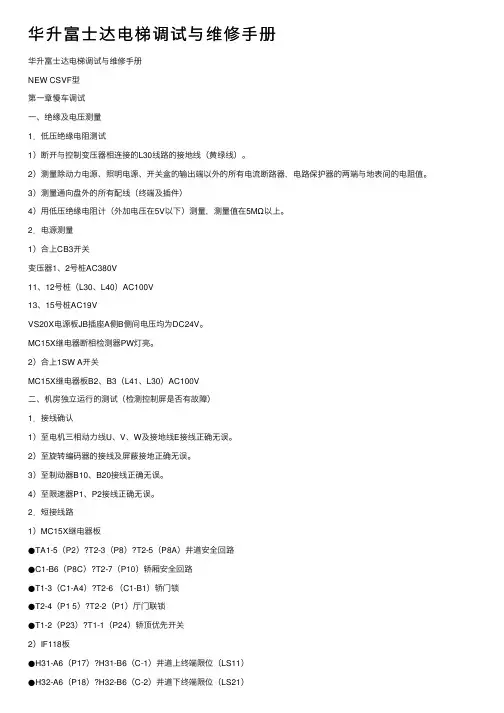

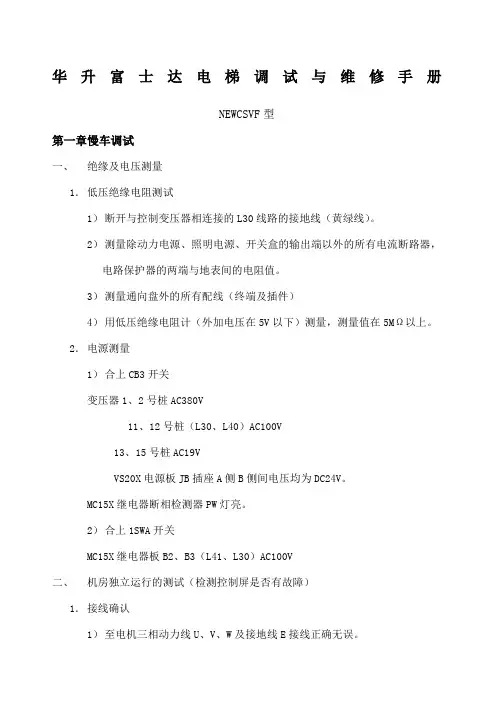

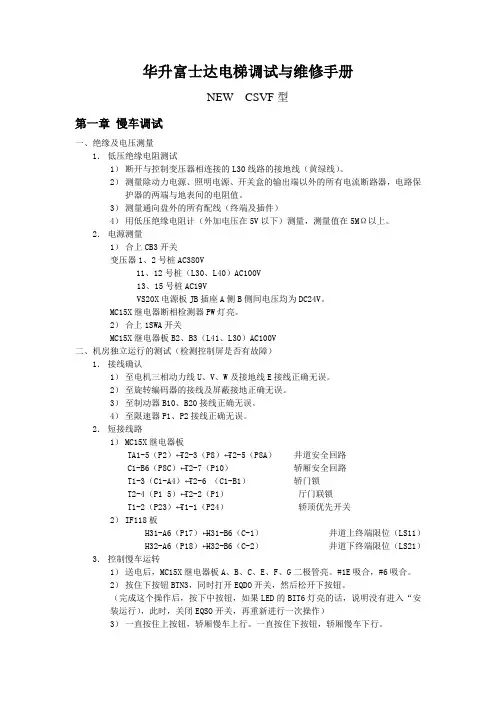

【目录】一、富士达集团简介二、华升富士达电梯简介三、电梯电气原理、线路说明及调整四、机房、轿厢各种操作功能说明五、电梯调试方法六、电梯维保规范七、故障得分析及对策八、电梯得使用及日常管理华升富士达电梯有限公司分公司一、富士达集团介绍:详见公司样本及“客户培训手册”中介绍二、华升富士达电梯简介(一)华升富士达电梯得机种分类华升富士达电梯机种有:EXCEL－VＦ;DXVF；SDVＦ；CＳＶF;分别按以下配置分类：1) 按驱动方式（曳引方式):曳引机:EXDNii——智慧型蜗轮蜗杆变频调速电梯ＥＣEED－-智慧型无机房交流变频调速电梯ACＧＬ-—智慧型交流无齿变频调速电梯２）按电机驱动控制方式ＳLＩ型——采用由富士达开发富士电机公司制造得逆变换器，无顺变换器，此类控制方式适用于EXＤＮii驱动。
有SLＩ—36０；SLI—90０G11S型——采用富士电机公司制造得电梯专用变频器。
3)按电脑控制方式ＤＩＭ型——ＭR-ＭIＣ微机装置包含MMIC、VMIC两种微机，通过各回路板用串行通讯得方式相互进行情报交流,完成各种功能。

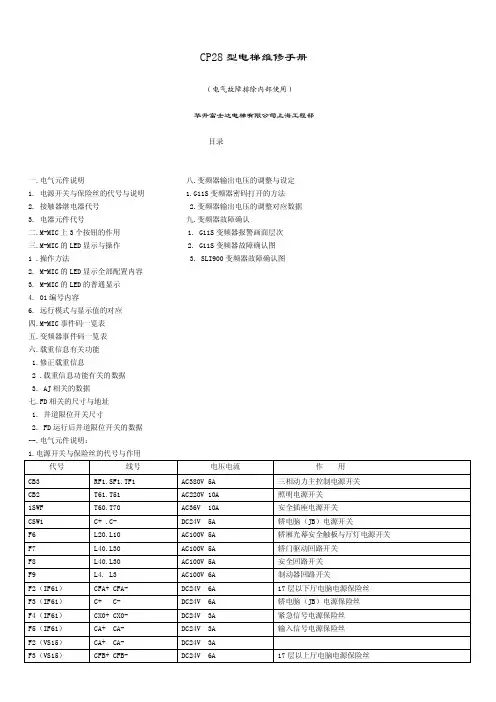

CP28Ｘ型—-将MＭIC、VMIC及各种通信功能集成在主机板(CＰ28)与接口板,各部分用串行通讯得方式相互进行情报交流，完成各种功能。
*本项目主要规格配置见附页(二）富士达电梯得主要组成部件如下：(本资料所介绍以项目配置为主)1)曳引机（蜗轮蜗杆减速机):本项目曳引机有RＡ与ＴＭ两种,由电动机、减速机、曳引轮、导向轮、制动器、速度检测装置,并具备手动松闸、盘车装置，及各类警示标记、上下箭头、转动部位有黄漆。
华升富士达电梯有限公司分公司2)曳引钢丝绳:本项目曳引钢丝绳为Ф12mm×6根维保注意点：1.要确认轿厢及配重得钢丝绳绳头开口销就是否脱落，并紧螺母就是否松动以及钢丝绳张力。
①当钢丝绳绳头得弹簧长度参差不齐程度达3mｍ以上时,要调整钢丝绳张力．②在未安装钢丝绳绳头止转装置时,要调整钢丝绳张力,而后安装止转装置。
2、在轿厢上确认主钢丝绳以及限速器钢丝绳就是否磨损、有无断股。
钢丝绳得磨损长度,φ12mｍ钢丝绳超出4mｍ,或有数处断股时,应制订调换计划。
3)控制屏主要构成:主电脑板ＣP28,群控电脑板ＣＰ28，继电器接口板IF6１,变频器G11Ｓ,#６、#36主接触器,电源板VS1６，远程监控TLＭ2０0板.4)轿门(横开式):轿门机构型号:DＣL—3３中分式-—交流变频调速控制,主要构成:主控板IF7８，变频器，变频门机，传动机构及门扇,双合门刀，门光幕保护装置ＴL—ＪＯＮＥS。
5)厅门（横开式)：厅门机构型号:DCL—30中分式，主要构成:门挂板及钢丝传动装置，强迫关门重锤，应急开门锁，门钩锁装置及主付接点,门扇及滑块。
6)导向系统：华升富士达电梯有限公司分公司7)安全装置：①限速器:甩块式,开关动作速度为115%额定速度，钳块动作速度1２5%额定速度②限速器涨紧装置：断绳开关动作距离应大于100mｍ,装置最低离地距离：梯速2、0m/s为７0０～800mm；梯速1、75m／s为5０0~6００mm。
③安全钳：渐进式安全钳,安全钳与导轨得间隙为4、0～6、0mm。
④缓冲器:油压式缓冲器,应注意防尘防锈、动作状况与缓冲距（150~40０mm)⑤终端极限装置：上部强迫减速开关LS1０1～1０4;下部强迫减速开关LＳ2０１~204,轿厢撞弓8)平衡补偿链:9)井道信息装置:轿顶感应器：3IＲ—3U,1U,1Ｄ，3D,井道平层感应板，3MS接近开关10)称量装置：主要构成:活动轿厢,称量橡胶,差动变压器11)信号显示及召唤系统:轿内操纵箱H18CB，外呼按钮盒H18BY(单梯)，H１8DG(并联),Ｈ18BＺ(群控）均为串行通讯方式。
12)报警与消防装置:报警按钮、警铃、三方通话(轿内、机房、物业管理中心或远程监控中心)，厅外消防开关华升富士达电梯有限公司分公司三、华升富士达电梯电气原理及维修要点在此按CP28Ｘ型G11S,ＳLI—900驱动装置得原理进行说明（一）电梯电气原理说明（1）电梯电气控制方框图华升富士达电梯有限公司分公司ＳLＩ—9０0就是由日本富士达电梯公司设计开发，交由富士电器公司制造得电梯专用变频器。
其原理及特点就是：应用高性能得矢量控制技术,通过PＷM控制得方法，采用大功率门触发晶体管器件控制交流马达得电压与频率,从而控制交流电机得磁通量与输出力矩,同时由于能使交流电压得到近似正弦波得交流动力电流,而使谐波减少到最少，因此电力消耗较少。
其逆变驱动部分采用IGBT功率模块，并结合了电流反馈、电压反馈、速度反馈、位置反馈、负载反馈等全闭环控制系统,其电流控制系统CR板就是只能与我司微电脑系统相连接，并由主电脑控制其给定运行曲线、输出输入指令、监视等运行功能。
G11Ｓ就是采用富士电器公司制造得电梯专用变频器。
我司所用得G11Ｓ系列变频器得ＰＧ卡就是富士达专用，因此通用G1１S 变频器不能与我司所采用得变频器互换。
华升富士达电梯有限公司分公司（二） 电梯电气线路、元件代号说明 参照“电气原理图、符号说明”① 电源控制回路② 主回路:＃3６、#６接触器得动作条件如下：■ 输出条件一般情况下,#３６Z 励磁。
只有下列任意条件成立时,才非励磁。
1）安全装置动作或打开停止开关,使#1Ｅ非励磁。
2）PW 信号（来自三相动力电源缺相检测回路得信号)ＯFF 。
3）MILLNE Ｔ通信异常(但就是，在安装运行状态时，#36励磁)。
4）检测出变器异常,跳闸时(B Ｄ信号OＦF)。
［软件与硬件］5）停电自动平层装置运行时。
6）因故障、强制运行、停止层停止时（门开着时非励磁)。
华升富士达电梯有限公司分公司■ 输出条件下列条件下,＃６Z 励磁. 自动运转时 a ） 有预通电时(标准)1）有呼叫时,开始关门后励磁．如果已经开始关门了，则在呼叫得同时励磁.2）即使已经励磁，如果在50秒以内关门结束,不能启动得话,则变成非励磁。
这样非励磁后,在下一次启动时,要在有呼叫得状态下,关门完了后,才开始励磁 。
3）有时,在检测出关门不良或速度控制异常时,要在有呼叫得状态下,关门完了,才开始励磁。
b ）没有预通电时在呼叫状态下,关门完了后就开始励磁. 再平层时开始再平层时励磁.点动开门时进行点动开门操作时,门全开后励磁。
其它运行状态时有运行方向,关门结束后就励磁。
（＊)但就是上述任意一种情况下:·如果IF61x ＊F,＊G,*Ｉ没有全部ON 得话,#６Z 就非励磁。
（装有I Ｆ６1X 得软件） ·CPU －B Ｄ信号（参考该资料）没有ＯN 得话,＃６Ｚ非励磁。
·检测出变频器异常,跳闸时,#6Ｚ非励磁。
下列条件下,#6Z 非励磁。
1）电梯停止,＃B4Ｚ非厉磁后经过０3~0、5秒左右。
华升富士达电梯有限公司分公司③ 抱闸回路:#B4■ 输出条件下列条件下，＃Ｂ4Z 励磁1）变频器控制开始（ＦWD 信号O Ｎ)，来自变频器得Ｙ2（电流确认）信号O Ｎ。
＃６Ｚ励磁后，经过约0、１~２秒,下列条件成立时。
2）提高不平衡补偿力矩。
3）轿门/厅门开关O Ｎ ※但,即使上述条件成立，·如果ＩF61得＊F ，*H,*I 没有全部ON 得话,#B4Ｚ非励磁 ·C ＰU —ＢD 信号没有得话,#Ｂ４Z 就非励磁。
·检测出变频器异常,跳闸时,#B4Z 就非励磁。
下列条件下,#B ４Z 非励磁: 正常高速运行时减速后,在平层１0ｍm 内,电梯速度在0、１ｍ/m ｍ以下时. 平层区外救出运行时在接近平层前约2００m ｍ处变成爬行速度（１m ／ｍm)，在平层10mm 内,电梯速度在０、1m/m ｍ以下时．再平层时在平层10mm 内，电梯速度在0、1m/ｍm 以下时。
手动运行时操纵上升/下降按钮。
华升富士达电梯有限公司分公司④ 安全回路:＃1E 、#ＥO(安全判断)■输出条件下列条件下,＃EO励磁。
（1）当建筑标准法实施令第129条9项第５号及第８号规定得安全装置,即限速器开关与极限开关动作时.（2）当目标楼层按钮或侯梯厅按钮,被呼叫登记后经过3分钟，升降梯也不动作时。
（3）当电梯停止在楼层中间不动得状态持续了1０秒钟时。
（4）当电梯超过所规定得时间，继续在楼层间行驶时。
（*)所规定得时间就是指:有停电自动平层装置时：以停电自动平层装置速度(额定速度得1/１5)走完升降行程所需要得时间。
无停电自动平层装置时：以平层外救出速度（1２ｍ/ｍin）走完升降行程所需要得时间。
（5）电梯控制装置通过自身判断为发生故障时。
具体如下。
①检测出下列事件码，停止。
０1，０4,０5,09，1０，１1，12,13,14，1８，19,1A,２０，24,2F,37,44,4Ｆ，5C，５D，6F，7１,72，B3,C0,C2,Ｃ5,D7,ＤE,E5②因为打不开门造成得救援（E/Ｃ:70)在同一楼层连续发生时。
③开门关门得次数／时间超过规定（Ｅ/C：7F)发生了两次时。
④检测出下列事件码,停止运行,不能复原状态超过了3分钟。
华升富士达电梯有限公司分公司⑤门机控制回路⑥其她回路■输出条件下列条件下，＃Ｄ222L励磁,＃ＨS非励磁。
＊每一项都必须就是［开门范围内]。
1）没有运行方向，处于停止状态。
2）用CLＧ或者CLS开门得状态，或正在进行开门操作.3）正在运行中开门4）正在再平层5）正在点动开门下列任一条件下，＃Ｄ222L非励磁,#ＨS励磁.1）除了上述[#D22２L励磁,#HS非励磁]以外得条件时。
2）变压器Y3信号(D222Ｓｉg)OFF时.[硬件]切换#D222L与#HＳ励磁／非励磁时，只有0、1秒钟二者都为励磁状态.■输出条件下列条件下,＃EO励磁。
（6）当建筑标准法实施令第1２9条9项第5号及第8号规定得安全装置,即限速器开关与极限开关动作时。
（7）当目标楼层按钮或侯梯厅按钮，被呼叫登记后经过3分钟，升降梯也不动作时。
（8）当电梯停止在楼层中间不动得状态持续了10秒钟时。
（9）当电梯超过所规定得时间，继续在楼层间行驶时。
(*)所规定得时间就是指:有停电自动平层装置时:以停电自动平层装置速度(额定速度得1/15)走完升降行程所需要得时间。
无停电自动平层装置时:以平层外救出速度（１2m/mｉn)走完升降行程所需要得时间.（10）电梯控制装置通过自身判断为发生故障时.具体如下。
关于事件码(E／C),请参照TＮ—E3—0１50①检测出下列事件码,停止。
