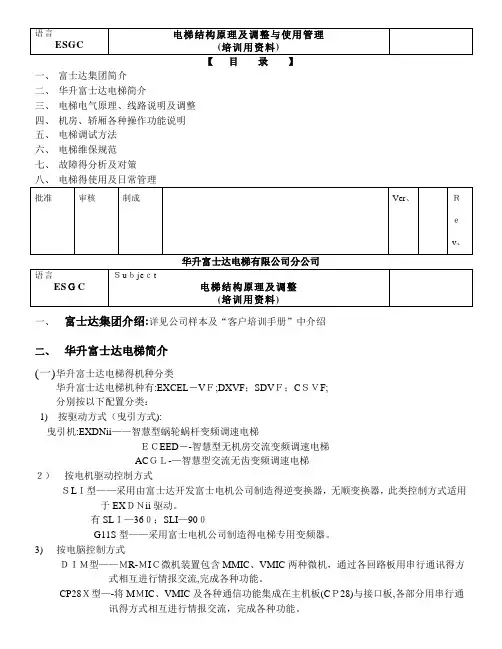

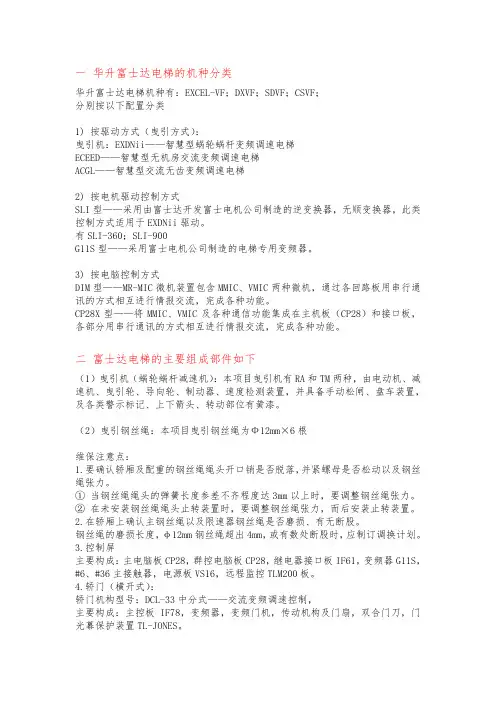

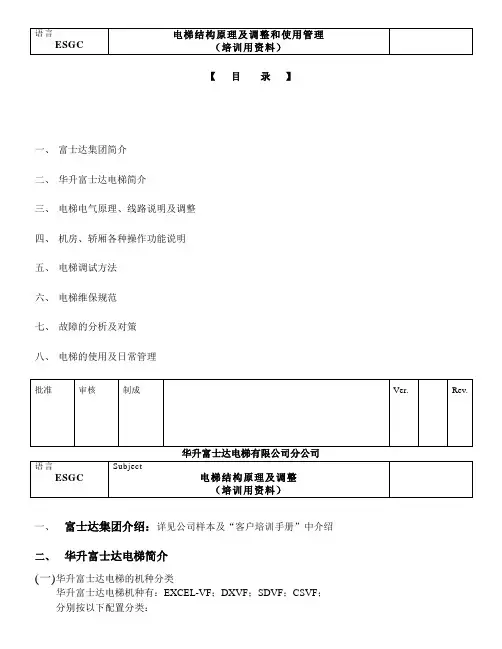

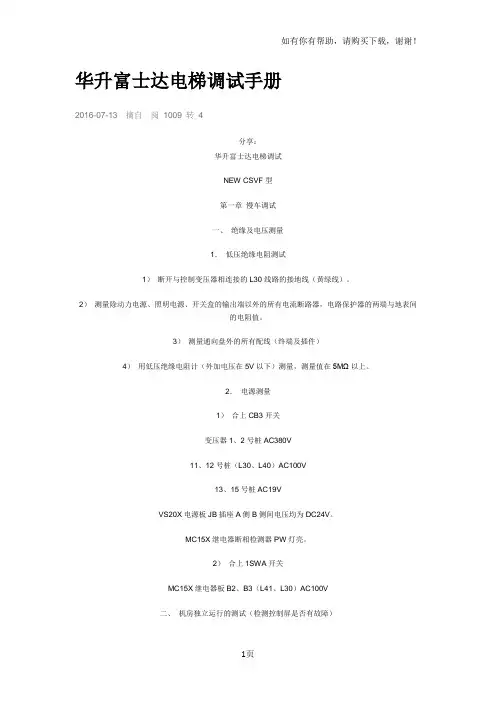

【目录】一、富士达集团简介二、华升富士达电梯简介三、电梯电气原理、线路说明及调整四、机房、轿厢各种操作功能说明五、电梯调试方法六、电梯维保规范七、故障的分析及对策八、电梯的使用及日常管理华升富士达电梯有限公司分公司一、富士达集团介绍：详见公司样本及“客户培训手册”中介绍二、华升富士达电梯简介(一)华升富士达电梯的机种分类华升富士达电梯机种有：EXCEL-VF；DXVF；SDVF；CSVF；分别按以下配置分类：1) 按驱动方式（曳引方式）：曳引机：EXDNii——智慧型蜗轮蜗杆变频调速电梯ECEED——智慧型无机房交流变频调速电梯ACGL——智慧型交流无齿变频调速电梯2) 按电机驱动控制方式SLI型——采用由富士达开发富士电机公司制造的逆变换器，无顺变换器，此类控制方式适用于EXDNii驱动。
有SLI-360；SLI-900G11S型——采用富士电机公司制造的电梯专用变频器。
3)按电脑控制方式DIM型——MR-MIC微机装置包含MMIC、VMIC两种微机，通过各回路板用串行通讯的方式相互进行情报交流，完成各种功能。
CP28X型——将MMIC、VMIC及各种通信功能集成在主机板（CP28）和接口板，各部分用串行通讯的方式相互进行情报交流，完成各种功能。
*本项目主要规格配置见附页(二)富士达电梯的主要组成部件如下：（本资料所介绍以项目配置为主）1)曳引机（蜗轮蜗杆减速机）：本项目曳引机有RA和TM两种，由电动机、减速机、曳引轮、导向轮、制动器、速度检测装置，并具备手动松闸、盘车装置，及各类警示标记、上下箭头、转动部位有黄漆。
华升富士达电梯有限公司分公司2)曳引钢丝绳：本项目曳引钢丝绳为Ф12mm×6根维保注意点：1.要确认轿厢及配重的钢丝绳绳头开口销是否脱落，并紧螺母是否松动以及钢丝绳张力。
①当钢丝绳绳头的弹簧长度参差不齐程度达3mm以上时，要调整钢丝绳张力。
②在未安装钢丝绳绳头止转装置时，要调整钢丝绳张力，而后安装止转装置。
2. 在轿厢上确认主钢丝绳以及限速器钢丝绳是否磨损、有无断股。
钢丝绳的磨损长度，φ12mm钢丝绳超出4mm，或有数处断股时，应制订调换计划。
3)控制屏主要构成：主电脑板CP28，群控电脑板CP28，继电器接口板IF61，变频器G11S，#6、#36主接触器，电源板VS16，远程监控TLM200板。
4)轿门（横开式）：轿门机构型号：DCL-33中分式——交流变频调速控制，主要构成：主控板IF78，变频器，变频门机，传动机构及门扇，双合门刀，门光幕保护装置TL-JONES。
5)厅门（横开式）：厅门机构型号：DCL-30中分式，主要构成：门挂板及钢丝传动装置，强迫关门重锤，应急开门锁，门钩锁装置及主付接点，门扇及滑块。
6)导向系统：主要构成：主导轨13K，对重导轨8K，滑动导靴（三片式靴衬），油杯华升富士达电梯有限公司分公司7)安全装置：①限速器：甩块式，开关动作速度为115%额定速度，钳块动作速度125%额定速度②限速器涨紧装置：断绳开关动作距离应大于100mm，装置最低离地距离：梯速2.0m/s为700~800mm；梯速1.75m/s为500~600mm。
③安全钳：渐进式安全钳，安全钳与导轨的间隙为4.0~6.0mm。
④缓冲器：油压式缓冲器，应注意防尘防锈、动作状况和缓冲距（150~400mm）⑤终端极限装置：上部强迫减速开关LS101~104；下部强迫减速开关LS201~204，轿厢撞弓8)平衡补偿链：9)井道信息装置：轿顶感应器：3IR-3U，1U，1D，3D，井道平层感应板，3MS接近开关10)称量装置：主要构成：活动轿厢，称量橡胶，差动变压器11)信号显示及召唤系统：轿内操纵箱H18CB，外呼按钮盒H18BY（单梯），H18DG（并联），H18BZ（群控）均为串行通讯方式。
12)报警和消防装置：报警按钮、警铃、三方通话（轿内、机房、物业管理中心或远程监控中心），厅外消防开关华升富士达电梯有限公司分公司三、华升富士达电梯电气原理及维修要点在此按CP28X型G11S，SLI-900驱动装置的原理进行说明（一）电梯电气原理说明（1）电梯电气控制方框图华升富士达电梯有限公司分公司（2）VF驱动控制：SLI-900是由日本富士达电梯公司设计开发，交由富士电器公司制造的电梯专用变频器。
其原理及特点是：应用高性能的矢量控制技术，通过PWM控制的方法，采用大功率门触发晶体管器件控制交流马达的电压和频率，从而控制交流电机的磁通量和输出力矩，同时由于能使交流电压得到近似正弦波的交流动力电流，而使谐波减少到最少，因此电力消耗较少。
其逆变驱动部分采用IGBT功率模块，并结合了电流反馈、电压反馈、速度反馈、位置反馈、负载反馈等全闭环控制系统，其电流控制系统CR板是只能与我司微电脑系统相连接，并由主电脑控制其给定运行曲线、输出输入指令、监视等运行功能。
G11S是采用富士电器公司制造的电梯专用变频器。
我司所用的G11S系列变频器的PG 卡是富士达专用，因此通用G11S变频器不能与我司所采用的变频器互换。
华升富士达电梯有限公司分公司（二）电梯电气线路、元件代号说明参照“电气原理图、符号说明”①电源控制回路②主回路：#36、#6接触器的动作条件如下：■输出条件一般情况下，＃36Z励磁。
只有下列任意条件成立时，才非励磁。
1）安全装置动作或打开停止开关，使＃1E非励磁。
2）PW信号（来自三相动力电源缺相检测回路的信号）OFF。
3）MILLNET通信异常（但是，在安装运行状态时，＃36励磁）。
4）检测出变器异常，跳闸时（BD信号OFF）。
[软件和硬件]5）停电自动平层装置运行时。
6）因故障、强制运行、停止层停止时（门开着时非励磁）。
7）全自动运行或防犯运行A状态，没有呼叫时，经过30分钟后变成[自动停止]状态时。
华升富士达电梯有限公司分公司■输出条件下列条件下，＃6Z励磁。
自动运转时a）有预通电时（标准）1）有呼叫时，开始关门后励磁。
如果已经开始关门了，则在呼叫的同时励磁。
2）即使已经励磁，如果在50秒以内关门结束，不能启动的话，则变成非励磁。
这样非励磁后，在下一次启动时，要在有呼叫的状态下，关门完了后，才开始励磁。
3）有时，在检测出关门不良或速度控制异常时，要在有呼叫的状态下，关门完了，才开始励磁。
b）没有预通电时在呼叫状态下，关门完了后就开始励磁。
再平层时开始再平层时励磁。
点动开门时进行点动开门操作时，门全开后励磁。
其它运行状态时有运行方向，关门结束后就励磁。
（*）但是上述任意一种情况下：·如果IF61x*F，*G，*I没有全部ON的话，＃6Z就非励磁。
（装有IF61X的软件）·CPU-BD信号（参考该资料）没有ON的话，＃6Z非励磁。
·检测出变频器异常，跳闸时，＃6Z非励磁。
下列条件下，＃6Z非励磁。
1）电梯停止，＃B4Z非厉磁后经过03~0.5秒左右。
2）变频器的控制（FWD）被OFF。
华升富士达电梯有限公司分公司③抱闸回路：#B4■输出条件下列条件下，#B4Z励磁1）变频器控制开始（FWD信号ON），来自变频器的Y2（电流确认）信号ON。
#6Z励磁后，经过约0.1~2秒，下列条件成立时。
2）提高不平衡补偿力矩。
3）轿门/厅门开关ON※但，即使上述条件成立，·如果IF61的*F，*H，*I没有全部ON的话，#B4Z非励磁·CPU-BD信号没有的话，#B4Z就非励磁。
·检测出变频器异常，跳闸时，#B4Z就非励磁。
下列条件下，#B4Z非励磁：正常高速运行时减速后，在平层10mm内，电梯速度在0.1m/mm以下时。
平层区外救出运行时在接近平层前约200mm处变成爬行速度（1m/mm），在平层10mm内，电梯速度在0.1m/mm 以下时。
再平层时在平层10mm内，电梯速度在0.1m/mm以下时。
手动运行时操纵上升/下降按钮。
华升富士达电梯有限公司分公司④安全回路：#1E、#EO（安全判断）■输出条件下列条件下，＃EO励磁。
（1）当建筑标准法实施令第129条9项第5号及第8号规定的安全装置，即限速器开关和极限开关动作时。
（2）当目标楼层按钮或侯梯厅按钮，被呼叫登记后经过3分钟，升降梯也不动作时。
（3）当电梯停止在楼层中间不动的状态持续了10秒钟时。
（4）当电梯超过所规定的时间，继续在楼层间行驶时。
（*）所规定的时间是指：有停电自动平层装置时：以停电自动平层装置速度（额定速度的1/15）走完升降行程所需要的时间。
无停电自动平层装置时：以平层外救出速度（12m/min）走完升降行程所需要的时间。
（5）电梯控制装置通过自身判断为发生故障时。
具体如下。
①检测出下列事件码，停止。
01,04,05,09,10,11,12,13,14,18,19,1A,20,24,2F,37,44,4F,5C,5D,6F,71,72,B3,C0,C2,C5,D7,DE,E5②因为打不开门造成的救援（E/C:70）在同一楼层连续发生时。
③开门关门的次数/时间超过规定（E/C:7F）发生了两次时。
④检测出下列事件码，停止运行，不能复原状态超过了3分钟。
07，37，C6华升富士达电梯有限公司分公司⑤门机控制回路⑥其他回路■输出条件下列条件下，＃D222L励磁，＃HS非励磁。
*每一项都必须是[开门范围内]。
1）没有运行方向，处于停止状态。
2）用CLG或者CLS开门的状态，或正在进行开门操作。
3）正在运行中开门4）正在再平层5）正在点动开门下列任一条件下，＃D222L非励磁，＃HS励磁。
1）除了上述[＃D222L励磁，＃HS非励磁]以外的条件时。
2）变压器Y3信号（D222Sig）OFF时。
[硬件]切换＃D222L和＃HS励磁/非励磁时，只有0.1秒钟二者都为励磁状态。
■输出条件下列条件下，＃EO励磁。
（6）当建筑标准法实施令第129条9项第5号及第8号规定的安全装置，即限速器开关和极限开关动作时。
（7）当目标楼层按钮或侯梯厅按钮，被呼叫登记后经过3分钟，升降梯也不动作时。
（8）当电梯停止在楼层中间不动的状态持续了10秒钟时。
（9）当电梯超过所规定的时间，继续在楼层间行驶时。
（*）所规定的时间是指：有停电自动平层装置时：以停电自动平层装置速度（额定速度的1/15）走完升降行程所需要的时间。
无停电自动平层装置时：以平层外救出速度（12m/min）走完升降行程所需要的时间。
（10）电梯控制装置通过自身判断为发生故障时。
具体如下。
关于事件码（E/C），请参照TN-E3-0150①检测出下列事件码，停止。
01,04,05,09,10,11,12,13,14,18,19,1A,20,24,2F,37,44,4F,5C,5D,6F,71,72,B3,C0,C2,C5,D7,DE,E5②因为打不开门造成的救援（E/C:70）在同一楼层连续发生时。
