电气部 采煤机的电气部分

电气部 采煤机的电气部分

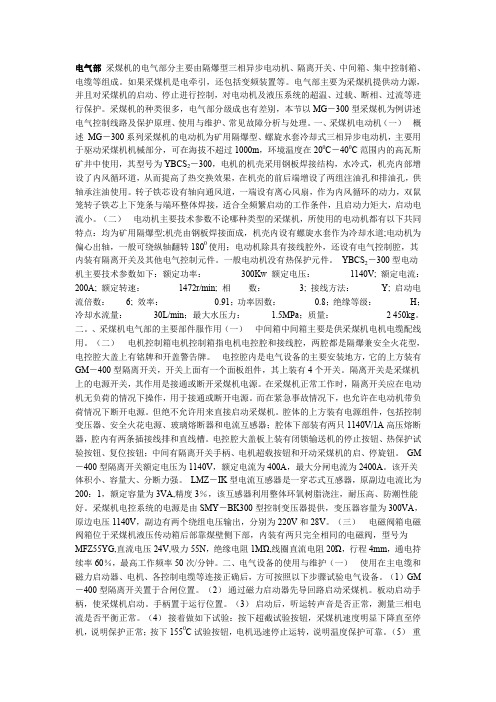

电气部采煤机的电气部分主要由隔爆型三相异步电动机、隔离开关、中间箱、集中控制箱、电缆等组成。

如果采煤机是电牵引，还包括变频装置等。

电气部主要为采煤机提供动力源，并且对采煤机的启动、停止进行控制，对电动机及液压系统的超温、过载、断相、过流等进行保护。

采煤机的种类很多，电气部分级成也有差别，本节以MG－300型采煤机为例讲述电气控制线路及保护原理、使用与维护、常见故障分析与处理。

一、采煤机电动机（一）概述MG－300系列采煤机的电动机为矿用隔爆型、螺旋水套冷却式三相异步电动机，主要用于驱动采煤机机械部分，可在海拔不超过1000m，环境温度在200C－400C范围内的高瓦斯矿井中使用，其型号为YBCS2－300，电机的机壳采用钢板焊接结构，水冷式，机壳内部增设了内风循环道，从而提高了热交换效果，在机壳的前后端增设了两组注油孔和排油孔，供轴承注油使用。

转子铁芯设有轴向通风道，一端设有离心风扇，作为内风循环的动力，双鼠笼转子铁芯上下笼条与端环整体焊接，适合全频繁启动的工作条件，且启动力矩大，启动电流小。

（二）电动机主要技术参数不论哪种类型的采煤机，所使用的电动机都有以下共同特点：均为矿用隔爆型;机壳由钢板焊接面成，机壳内设有螺旋水套作为冷却水道;电动机为偏心出轴，一般可绕纵轴翻转1800使用；电动机除具有接线腔外，还设有电气控制腔，其内装有隔离开关及其他电气控制元件。

一般电动机没有热保护元件。

YBCS2－300型电动机主要技术参数如下：额定功率：300Kw 额定电压：1140V; 额定电流：200A; 额定转速：1472r/min; 相数：3; 接线方法：Y; 启动电流倍数：6; 效率：0.91；功率因数：0.8；绝缘等级：H；冷却水流量：30L/min；最大水压力： 1.5MPa；质量： 2 450kg。

二。

、采煤机电气部的主要部件服作用（一）中间箱中间箱主要是供采煤机电机电缆配线用。

（二）电机控制箱电机控制箱指电机电控腔和接线腔，两腔都是隔爆兼安全火花型，电控腔大盖上有铭牌和开盖警告牌。

MG300／700-WD采煤机常见故障处理

MG300／700-WD采煤机常见故障处理

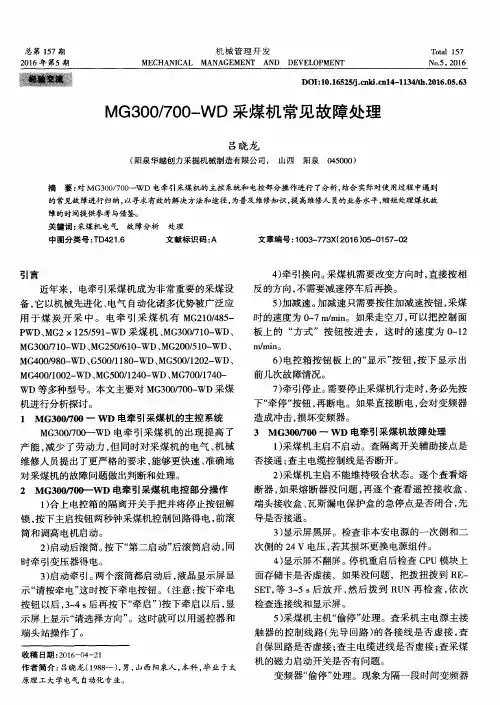

总 第 １５７期 ２０１６年 第５期
机 械 管 理 开 发
ＭＥＣＨＡＮＩＣＡＬ ＭＡＮＡＧＥＭＥＮＴ ＡＮＤ ＤＥＶＥＬＯＰＭＥＮＴ
Ｔｏｔａｌ １５７ Ｎｏ．５，２０１６
ＤＯＩ：ＩＯ．１６５２５￣．ｃｎｋｉ．ｃｎｌ４－１１３４／ｔｈ．２０１６．０５．６３
ＭＧ３Ｏ０／７００一ＷＤ采煤 机 常见故 障处理
锁 ，按下主启按钮两秒钟采煤机控制 回路得电，前滚 导是否 接通 。
筒 和调 高 电机启 动 。
３）显示 屏 黑屏 。检 查 非本 安 电源 的一 次侧 和二
２）启动后滚筒。按下“第二启动”后滚筒启动 ，同 次 侧 的 ２４ Ｖ电压 ，若其 损坏更 换 电源 组 件 。
时牵 引 变压 器得 电。
按钮 以后 ，３～４ ｓ后再 按 下 “牵启 ”）按 下 牵 启 以后 ，显 检查 连接 线和 显示 屏 。
示屏 上显 示 “请选 择 方 向 ”。这 时 就可 以用 遥 控器 和
５）采 煤机 主机 “偷 停 ”处 理 。查采 机 主 电源 主接
端 头站操 作 了。
收稿 日期 ：２０１６—０４－２１ 作者简 介：吕晓龙（１９８８一 ），男，山西阳泉人 ，本科 ，毕业于 太 原 理 工 大 学 电气 自动 化 专 业 。
触 器 的控 制线 路 （先 导 回路 ）的各 接 线 是 否 虚 接 ，查 自保回路是否虚接 ；查主电缆进线是否虚接 ；查采煤 机 的磁力 启动 开关是 否 有 问题 。
变频器“偷停 ”处理。现象为隔一段时间变频器
机ｊｘｇｌ械ｋｉｂ管ｊｂ＠理１２开６．ｃｏ发ｒｎ
第 ３１卷
断电（主机主接触器仍有 电），出现变频器黑屏 ，不牵 引 ，按 牵 启按 钮 后 ，变 频器 得 电后 继 续正 常运 行 。查 变 频器 的接触 器 的控 制 回路 接线 是 否虚 接 。

MG300700-WD电牵引采煤机培训

MG300700-WD电牵引采煤机培训
数值或说明备注电动机防爆型功率kw300转速rmin1480电压1140电流182162冷却水流量21冷却水压力mpa输出轴传动比变速齿轮齿数363313087939302367984128341448输出轴转速1rmin479282rmin40223rmin3571润滑方式飞溅式齿轮油型号中极压工业齿轮油n320喷雾方式内外喷雾外型尺寸mm29171991990机器重量kg694012参数规格2传动系统如图22由安装在摇臂端部的交流电机a的动力通过与电机输出轴联接的第一传动轴b带动与第一传动轴用花键联接的变速齿轮c变速齿轮c带动变速齿轮d变速齿轮d通与之联接的齿轮轴e传递给齿轮f齿轮f通过与之联接的齿轮轴g传递给惰轮h1h2h3把动力传递给行星减速装置的太阳轮i通过太阳轮i上齿轮传递给安装在行星架n上的3个行星齿轮j行星齿轮j又与一个固定的内齿轮k相啮合这样就带动行星架n转动滚筒座p用花键连接在行星架n上行星架n的转动就带动滚筒座旋转
mm kg
数值或说明 300 1480 1140
182（162） 2.1 2
i 1=30.879 i 2=36.798
i 3=41.448 47.928
40.22
35.71
飞溅式 中极压工业齿轮油N320
内、外喷雾 2917×1991×990
6940
备注
2、传动系统(如图2-2)
由安装在摇臂端部的交流电机（A）的动力通过与电机输出轴联 接的第一传动轴（B）带动与第一传动轴用花键联接的变速齿轮 （C），变速齿轮（C）带动变速齿轮（D），变速齿轮（D）通 过
2.1采煤机采用可编程控制器对整机控制。通过5in彩色中文液晶 显示器显示系统参数和运行工况（显示截割电流、牵引电流、 牵引速度、接口状态并对故障信息报警记录）。

MG300-700-WD采煤机电气部分

MG300-700-WD采煤机电气部分

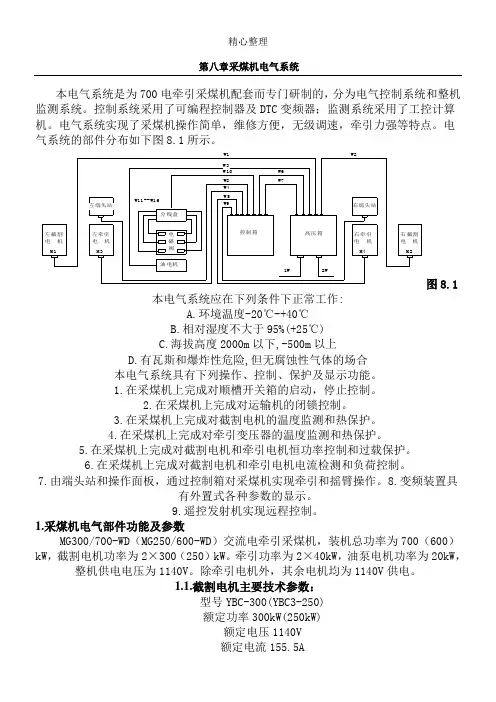

第八章采煤机电气系统本电气系统是为700电牵引采煤机配套而专门研制的，分为电气控制系统和整机监测系统。

控制系统采用了可编程控制器及DTC变频器；监测系统采用了工控计算9.遥控发射机实现远程控制。

1.采煤机电气部件功能及参数MG300/700-WD（MG250/600-WD）交流电牵引采煤机，装机总功率为700（600）kW，截割电机功率为2×300（250）kW。

牵引功率为2×40kW，油泵电机功率为20kW，整机供电电压为1140V。

除牵引电机外，其余电机均为1140V供电。

1.1.截割电机主要技术参数：型号YBC-300(YBC3-250)额定功率300kW(250kW)额定电压1140V额定电流155.5A额定转速1480r/min工作制连续SI绝缘等级H级冷却水冷冷却水压力2MP防爆型式隔爆型1.2.油泵电机主要技术参数型号YBCB-20G额定功率20kW额定电压1140V动用的控制器件。

额定电压DC24V额定吸力25N额定行程3mm1.5.高压控制箱主要电气技术参数MG2x300-WD交流电牵引采煤机高压控制箱，用在有瓦斯和煤灰爆炸危险的井下配套采煤机。

作为电源输入和电源分配之用。

型号特制专用供电电压1140V50HZ额定电流450A冷却方式底板和后侧板水冷冷却水压力2MP防爆型式隔爆型1.6．牵引电机调速装置主要电气技术参数MG2x300-WD交流电牵引采煤机牵引电机调速装置，用在有瓦斯和煤灰爆炸危险的井下配套采煤机。

作为控制，保护和牵引调速之用。

型号特制专用供电电压400V50HZ额定电流152A冷却方式底板水冷芯线标称3x70+1x25+4x6电缆外径φ65mm（2）截割电机电缆W1，W2（采煤机自带）电压等级1140V连续载流量173A芯线标称3×50+1×10+3×6电缆外径φ58mm（3）油泵电机电缆W3(采煤机自带)电压等级1140V连续载流量64A芯线标称3×10+1×10+3×6电缆外径φ38mm(4)牵引电机电缆W4，W5（采煤机自带）型号（带屏蔽）电压等级600V连续载流量138A芯线标称3×35+1×16+3×4电缆外径φ45.26mm(5)控制箱供电电缆W6（采煤机自带）电压等级1140V2.分进行说明。

MG300(700)-WD1系列采煤机说明书

MG300(700)-WD1系列采煤机说明书

MG200/500-WD1 MG200/530-WD1MG250/600-WD1 MG250/630-WD1型交流电牵引采煤机MG300/700-WD1 MG300/730-WD1产品使用维护说明书执行标准：MT/T 81-1998MT/T 82-1998MT/T 84-1997Q/XM 181-2008西安煤矿机械有限公司2010.10目录第一章安全手册 (1)1.设备使用维护说明书中的警示符号 (1)2.采煤机上的标志 (1)3.概述 (1)4.正确使用 (1)5.运输和安装 (2)6.工作人员 (2)7.操作、维护及修理 (3)8.环境保护 (4)9.其他危险 (4)第二章整机 (6)1.概述 (6)2.主要技术特征 (6)3.主要组成部分及工作原理： (13)4.结构特点： (14)第三章牵引机构 (16)1.概述 (16)2.牵引机构的机械传动 (16)2.1 牵引机构的传动系统 (16)2.2主要结构 (16)2.2.1电机齿轮轴 (19)2.2.3牵引轴 (20)2.2.4 中心齿轮组 (20)2.2.5行星减速器 (20)2.2.6行走机构 (22)3.牵引电机 (24)4.液压制动器 (25)4.1 工作原理： (25)4.2 机械释放(松闸) (26)4.3 拆卸： (27)4.4 维护： (27)4.6 磨损检测 (27)5.润滑 (27)第四章截割机构 (28)1.概述 (28)2.截割机构的机械传动 (29)2.1 传动系统 (29)2.2 主要结构 (29)2.2.1 截割电机 (30)2.2.2 摇臂减速箱 (31)2.2.3 滚筒： (38)3.截割机构的润滑 (39)第五章调高液压系统 (40)1. 概述 (40)2.调高液压系统工作原理 (41)3.调高液压系统元件 (41)3.1多路换向阀组件 (41)3.2电磁阀组件 (42)3.3 调高油缸 (42)3.4 调高泵电机 (43)3.5 调高齿轮泵 (44)3.6 自封式吸油滤油器 (44)3.7压力精滤器 (45)3.8 机外油路 (45)第六章辅助装置 (46)1.机身联接 (46)2.拖缆装置 (47)3.冷却喷雾装置 (48)3.1 冷却喷雾系统 (48)3.1.1水阀 (50)3.1.2内喷雾水路 (50)3.2 配套设备 (50)3.3 使用中注意事项 (51)第七章采煤机电气 (52)1.概述 (52)1.2 主要用途 (52)1.3 采煤机型号的组成及意义 (52)1.4 使用和工作条件 (53)1.5 安全 (53)2.技术特性 (54)2.1 主要功能 (54)2.2 主要参数 (54)2.3 结构特征与工作原理 (57)2.3.1 KXB-930/1140C采煤机用隔爆型开关箱 (57)2.3.2 KXJT-150/400C隔爆兼本质安全型采煤机变频器箱 (59)2.3.3 KBSGQ150-1140/400C隔爆型采煤机变压器箱 (63)3.采煤机控制和保护 (63)3.1 采煤机的控制 (63)3.1.1 采煤机的启动和停机 (64)3.1.2 运输机控制 (64)3.1.3 电磁阀控制 (65)3.1.4 采煤机的操作方式 (65)3.1.5 牵引控制 (65)3.1.6 单牵引 (65)3.1.7 左、右截割电机分别启动和停止 (66)3.2.6 牵引变压器温度保护 (67)3.2.7 变频器故障保护 (67)3.2.8 截割电机绝缘保护 (67)3.3 采煤机的显示 (67)3.3.1 中文显示主运行画面的内容有: (67)3.3.2 中文显示主监测画面的内容有: (68)3.3.3 变频器自身显示的内容 (68)4.使用与维护 (68)4.1 主电缆和磁力启动器连接好后，可按以下步骤试验电气系统 (68)4.2 操作步骤 (69)第八章采煤机操作 (70)1.安全操作说明 (70)2.井上检查与试运转 (70)2.1 检查的主要内容 (70)3.解体下井运输 (71)4.井下组装 (72)5.采煤机的操作 (72)5.1 开机前检查如下事项 (72)5.2. 操作注意事项 (72)5.3 操作顺序 (74)6.电控箱及其操作按钮 (74)7.控制方式 (75)8.操作方法 (77)8.1采煤机的启动和停机 (77)8.2运输机控制 (77)8.3电磁阀控制 (78)8.4牵引控制 (78)8.5 单牵引 (78)9.变频器显示窗 (78)9.1通过控制盘启动、停机和改变电机旋转方向 (79)9.2通过控制盘给定速度值 (80)9.3变频器的显示故障查看及复位 (80)第九章采煤机维护及常见故障说明 (82)1.概述 (82)1.1 安全维护须知 (82)1.2 警示 (82)1.3 储存 (83)2.工作液体 (83)2.1 怎样处理工作液体的危害 (83)2.2 各部件注油量 (83)3.采煤机维护 (84)3.1日检内容 (84)3.2 周检内容 (85)3.3 季检内容 (85)3.4大修 (85)3.5 电气部分的维护 (87)4.常见故障及处理方法 (88)4.1摇臂常见的故障及处理方法 (88)4.2牵引部常见故障及处理方法 (89)4.3液压调高系统常见的故障及处理方法 (90)4.4行走箱常见的故障及处理方法 (91)4.5电控系统可能故障分析与处理 (92)附录I (97)附录II (99)附录III (100)第一章安全手册1.设备使用维护说明书中的警示符号下面的符号用于设备使用维护说明书中特别重要的说明。

MG300型采煤机说明书

MG300型采煤机说明书

图
！！注意：在采煤机的停车过程中，正常情况下必须先停止牵引，再按“主停”，否则将损坏制动器，并对设备有冲击。
3
4
二、牵引操作
当采煤机按下“主启”按钮，采煤机上电后，变频调速箱控制回路就有电；在正常情况下，变频调速箱真空接触器便自动吸合，主回路也得电，这从电控箱显示屏或变频调速箱中间显示窗的信号可确认，此时可进行牵引操作。
隔离开关：
用于采煤机主回路，紧急时也可通过它来切断主回路。在开关转轴边有一机械联锁装置，带动一行程开关来控制磁力起动器的控制回路，以保证隔离开关不带电操作（先合闸，后送电；先断电，后分闸）。型号为：C79/5。
互感器：
用于检测左、右截割电机主回路电流，装在隔离开关进线侧，型号为：
行程开关：
图2.2 高压箱面板图
！！！注意：防爆电气元件不得擅自更换，防爆面应注意保护，定期涂防锈油。
组合电气箱老塘侧共有五个盖板，变压器箱盖板主要在出厂安装时打开，便于接线。
！！！警示：严禁在煤矿井下带电打开变压器箱盖板。
2.1.1
高压腔
高压腔盖板如图2.2所示，此盖板上有一个隔离开关手把，一个显示器窗口，四个按钮，其中两个停止按钮带机械闭锁，这四个按钮的功能（自左而右，自上而下）分别为：主启、主停、截割送电、截割断电。高压腔内部装有一台3300伏隔离开关、一台真空接触器，两套互感器组件、行程开关、一套显示器、一套电源组件等部件。
（3）面板近控操作开关和按钮
操作按钮共有六个，分别为（漏电）试验1、试验2、复位1、复位2、牵引送电、牵引断电。
二个操作开关均为变频器近控（检修）操作用：
面板上标有“停、1、2、3、4”的为近控速度开关，近控共有四档速度转换，1、2、3、4四档速度依次递增。

MG300700-WD型交流电牵引采煤机

MG300700-WD型交流电牵引采煤机

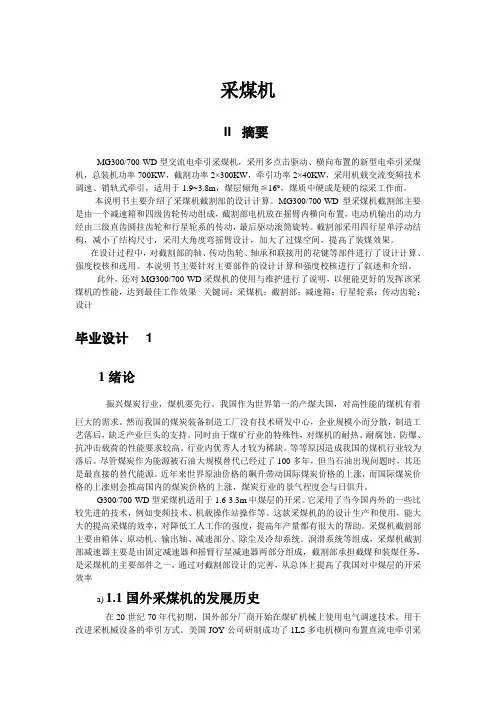

采煤机II 摘要MG300/700-WD型交流电牵引采煤机，采用多点击驱动、横向布置的新型电牵引采煤机，总装机功率700KW，截割功率2×300KW，牵引功率2×40KW，采用机载交流变频技术调速、销轨式牵引，适用于1.9~3.8m，煤层倾角≦16°，煤质中硬或是硬的综采工作面。

本说明书主要介绍了采煤机截割部的设计计算。

MG300/700-WD型采煤机截割部主要是由一个减速箱和四级齿轮传动组成，截割部电机放在摇臂内横向布置，电动机输出的动力经由三级直齿圆拄齿轮和行星轮系的传动，最后驱动滚筒旋转。

截割部采用四行星单浮动结构，减小了结构尺寸，采用大角度弯摇臂设计，加大了过煤空间，提高了装煤效果。

在设计过程中，对截割部的轴、传动齿轮、轴承和联接用的花键等部件进行了设计计算、强度校核和选用。

本说明书主要针对主要部件的设计计算和强度校核进行了叙述和介绍。

此外，还对MG300/700-WD采煤机的使用与维护进行了说明，以便能更好的发挥该采煤机的性能，达到最佳工作效果关键词：采煤机；截割部；减速箱；行星轮系；传动齿轮；设计毕业设计 11绪论振兴煤炭行业，煤机要先行。

我国作为世界第一的产煤大国，对高性能的煤机有着巨大的需求。

然而我国的煤炭装备制造工厂没有技术研发中心，企业规模小而分散，制造工艺落后，缺乏产业巨头的支持。

同时由于煤矿行业的特殊性，对煤机的耐热、耐腐蚀、防爆、抗冲击载荷的性能要求较高。

行业内优秀人才较为稀缺。

等等原因造成我国的煤机行业较为落后。

尽管煤炭作为能源被石油大规模替代已经过了100多年，但当石油出现问题时，其还是最直接的替代能源。

近年来世界原油价格的飙升带动国际煤炭价格的上涨，而国际煤炭价格的上涨则会推高国内的煤炭价格的上涨，煤炭行业的景气程度会与日俱升。

G300/700-WD型采煤机适用于1.6-3.3m中煤层的开采。

它采用了当今国内外的一些比较先进的技术，例如变频技术、机载操作站操作等。

MG300700AWD采煤机

MG300700AWD采煤机

MG300/700-AWD型交流电牵引采煤机产品使用说明书(执行标准MT/T81、MT/T82)西安煤矿机械厂2004.07目录第一章整机 (1)1概述 (1)2主要技术特性 (1)3主要组成部分及工作原理 (3)4结构特点 (4)第二章牵引机构 (6)1概述 (6)2牵引机构的机械传动 (6)3牵引电动机 (8)4液压制动器 (9)5润滑 (10)第三章截割机构 (11)1概述 (11)2截割机构的机械传动 (11)3截割机构的润滑 (16)第四章调高液压系统 (17)1概述 (17)2调高液压系统工作原理 (17)3调高液压系统元件 (18)第五章采煤机电气 (20)1概述 (20)2技术特性 (21)3采煤机控制和保护 (26)4使用与维护 (30)5电控系统常见故障分析与处理 (31)第六章辅助装置 (38)1机身联接 (38)2拖缆装置 (38)3冷却喷雾装置 (39)第七章使用维护与检修 (41)1井上检查与试运转 (41)2解体下井运输 (41)3采煤机的操作 (42)4维护和检修 (43)第一章整机1.概述MG300/700-AWD型电牵引采煤机如图1-1、图1-2所示，是一种多电机驱动，电机横向布置，交流变频调速无链双驱动电牵引采煤机。

总装机功率2×300+2×40kW(不含调高液压系统功率)，机面高度1085mm，适用于采高1.30～2.80m，煤层倾角≤25°的较薄煤层工作面，要求煤层顶板中等稳定，底板起伏不大，不过于松软，煤质硬或中硬，也能截割一定的矸石夹层。

工作面长度以150～200m为宜。

该采煤机的电气设备符合矿用防爆规程的要求，可在有瓦斯或煤尘爆炸危险的矿井中使用，并可在海拔不超过2000m、周围介质温度不超过40℃，空气湿度不大于95%(在+25℃时)的情况下可靠地工作。

该采煤机适用于与相应的液压支架，各种型号工作面运输机配套，实现综合机械化采煤或放顶煤综采；亦可与相应的工作面运输机、单体液压支柱、长钢梁或金属铰接梁配套实现新高档普采。

第四讲上海天地MG300700QWD采煤机操作

第四讲上海天地MG300700QWD采煤机操作

（1）牵引启动：按下电控箱上的牵启按钮，牵引启动。 （2）速度给定：初始状态给定速度为零，由加、减速按钮设 置给定速度指令。 （3）选择牵引方向：按下向左或向右按钮。牵引过程中的换 向，可直接按下相应的方向按钮，采煤机可自动完成换向。
（4）牵引停止操作：可以在电控箱、左右端头站或遥控发射机 处操作，执行此操作后牵引速度自动为零。 （5）显示操作：按下显示按钮可循环显示存储的工作参数，连 续按下可循环显示，放开后可自动回到正常屏幕。 注意：牵引操作必须在采 煤机启动后、并确认有 “牵电”信号才能进行， 且必须按牵启、速度给定、 选择方向的顺序进行，停 止牵引时按“牵停”。
4、摇臂调节 （1）左摇臂升降操作 可在左端头站或左遥控发射机上操作。按“左升” 则左摇臂升，按“左降”则左摇臂降。 （2）右摇臂升降操作 可在右端头站或右遥控发射机上操作。按“右升” 则右摇臂升，按“右降”则右摇臂降。 相应的显示屏上有箭头显示。
第二节 牵引操作 当采煤机按下“主启”按钮，采煤机上电后，变频 调速箱控制回路就有电；在正常情况下，变频调速箱真空接 触器便自动吸合，主回路也得电，这从电控箱显示屏或变频 调速箱中间显示窗的信号可确认，此时可进行牵引操作。 牵引操作可分为正常的操作和电控装置出现故障时 的检修（近控）操作。 状态操作可以在五处进行：电控箱、左、右端头站 、 左、右遥控发射机。但其中牵引启动操作只能在电控箱进行， 具体操作如下：
第二章 采煤机主机操作
第一节 启停操作 1、启动操作 （1）将左、右截割电机隔离开关手把合上，并将电控箱上停 止按钮SBT解锁； （2）按启动按钮SBQ，左、右截割电机所对应的磁力启动器联 接成顺序起动方式起动。此时电控箱显示如图所示。指示牵引 的下一步操作。
2、停止操作 采煤机主机停止有五处可以操作，电控箱(兼闭 锁)，左、右端头站(不兼闭锁)，左、右遥控发射机(不闭 锁)。需要停止采煤机主机时，按以上五个按钮的其中之一 即可. 注意：在采煤机的停车过程中，正常情况下先停止牵引， 再按“主停”，否则将损坏制动器，并对设备有冲击。 3、运输机停止操作 采煤机电控箱上有一个SBY运闭按钮(兼闭锁) 。 只要按下即将运输机停止。若要重新开运输机，请首先将 此按钮解锁。

MG300700AWD采煤机

MG300700AWD采煤机

MG300/700-AWD型交流电牵引采煤机产品使用说明书(执行标准MT/T81、MT/T82)西安煤矿机械厂2004.07目录第一章整机 (1)1概述 (1)2主要技术特性 (1)3主要组成部分及工作原理 (3)4结构特点 (4)第二章牵引机构 (6)1概述 (6)2牵引机构的机械传动 (6)3牵引电动机 (8)4液压制动器 (9)5润滑 (10)第三章截割机构 (11)1概述 (11)2截割机构的机械传动 (11)3截割机构的润滑 (16)第四章调高液压系统 (17)1概述 (17)2调高液压系统工作原理 (17)3调高液压系统元件 (18)第五章采煤机电气 (20)1概述 (20)2技术特性 (21)3采煤机控制和保护 (26)4使用与维护 (30)5电控系统常见故障分析与处理 (31)第六章辅助装置 (38)1机身联接 (38)2拖缆装置 (38)3冷却喷雾装置 (39)第七章使用维护与检修 (41)1井上检查与试运转 (41)2解体下井运输 (41)3采煤机的操作 (42)4维护和检修 (43)第一章整机1.概述MG300/700-AWD型电牵引采煤机如图1-1、图1-2所示，是一种多电机驱动，电机横向布置，交流变频调速无链双驱动电牵引采煤机。

总装机功率2×300+2×40kW(不含调高液压系统功率)，机面高度1085mm，适用于采高1.30～2.80m，煤层倾角≤25°的较薄煤层工作面，要求煤层顶板中等稳定，底板起伏不大，不过于松软，煤质硬或中硬，也能截割一定的矸石夹层。

工作面长度以150～200m为宜。

该采煤机的电气设备符合矿用防爆规程的要求，可在有瓦斯或煤尘爆炸危险的矿井中使用，并可在海拔不超过2000m、周围介质温度不超过40℃，空气湿度不大于95%(在+25℃时)的情况下可靠地工作。

该采煤机适用于与相应的液压支架，各种型号工作面运输机配套，实现综合机械化采煤或放顶煤综采；亦可与相应的工作面运输机、单体液压支柱、长钢梁或金属铰接梁配套实现新高档普采。

采煤机说明书

采煤机说明书

第一章 总体一、概述MG300/700-WD 无链电牵引采煤机(以下简称MG300/700-WD 采煤机)，装机总功率700kW ，截割功率2×300kW ，牵引功率2×40KW ，调高电机功率20KW ，采用开关磁阻电机调速系统来控制采煤机牵引速度。

MG300/700-WD 采煤机，采用多电机驱动横向布置形式，截割摇臂用销轴与牵引部联接，左、右牵引部及中间箱，采用高强度液压螺栓联接。

在牵引减速箱内横向装有开关磁阻电机，通过牵引机构为采煤机提供520KN 的牵引力，中间控制箱中装有调高泵站，电控、变压器、水阀，每个主要部件可以从老塘侧抽出，易维修，易更换。

瓦斯断电仪（型号：DJB4）接线根据其自身的使用说明书进行，电源由牵引变压器提供，把其一组常闭接点串接在采煤机控制回路中，根据煤矿要求调整瓦斯超标动作值。

瓦斯超标时，常闭接点打开，即控制真空磁力起动器断电，使整机停止运转。

MG300/700-WD 采煤机两端设有电控端头操作箱，控制采煤机左、右摇臂的升降及采煤机停机，中间设有电控操作按钮和液压调高手把，采煤机可与730、764、830型等多种槽宽的刮板输送机配套。

采煤机外形图见图1－1a,配套图见图1－1b 。

二、主要用途及适用范围该产品适用于采高1.80-4.05m ，倾角≤35°，煤质中硬或中硬以上，含有少量夹矸的长壁式工作面。

三、型号的组成及其代表意义MG 300/ 700－WD无链电牵引分隔符号：右边无代号时不标出装机总功率（kW ）分隔符号：代表多电机横向布置方式采煤机代号：M －采煤机 G －滚筒式截割电机功率（kW ）四、使用环境条件1、可在周围空气中的甲烷、煤尘、硫化氢、二氧化碳等不超过《煤矿安全规程》中所规定的安全含量的矿井中使用。

2、海拔高度小于2000m 。

3、周围介质温度不超过+40℃、不低于-10℃。

4、环境温度为+25℃时，周围空气相对湿度不大于97％。

MG300／700——WD型采煤机调高系统改造

MG300／700——WD型采煤机调高系统改造
生 过 损 坏 现象 。
（ ２ ） 在 更换调高齿 轮泵配件方面 ， 每年该 队生产按 １ Ｏ 个月计 （ 除工 作 面搬家 、 矿机 电大检修合计 ２ 个月 的时间 ） ， １ 台采煤 机 １ 个月 损坏平 均为 １ ０ 台， １ 个齿轮泵的价值按 ５ ０ ０ 元计 ， 可节 约资金为 ： ５ ０ ０ Ｘ １ ０ × １ ０ ＝
１ ． ＭＧ３ ０ ０ ／ ７ ０ ０ —Ｗ Ｄ型采煤机调 高齿轮泵 易损坏 的原 因分析 我 矿综采 二队现 开采 ｌ １ 、 ｌ 驯丢４ １ ０ 盘区， 由于煤层 及地质 条件复 杂， 现 配套 使用 的 Ｍ Ｇ ３ ０ ０ ／ ７ ０ ０ － － ＷＤ型 采煤 机 ， 采 煤 方式 为低 位 放顶 煤 。当采 煤机斜切进 刀时 ， 由于该机组调高齿轮 泵对油质 要求特别高 （ 需要进 口油 ， 油 号为 Ｎ １ ０ ０ 抗磨液压油 ， 且确 保低 压下运行 ） ， 因不及 时 更换精过滤器芯 ， 造 成控 制油路不畅导致齿轮泵损坏 ， 且 由于调 高系统 安全 阀设定 的压力高 或低也容 易损坏齿 轮泵 ， 一 周更换 多达 ５ ～ ６ 台， 严重影 响生产 。经矿研究决定 ， 通过技术途径解决此 问题 。 ２ ． 研究 内容 （ １ ） 经过多 次下井 查看 ， 我们 发现该 泵损 坏的 主要 原 因是密封 不 严、 油质脏所致 。井下生 产条件有 限 ， 煤 尘 比较 大 ， 采煤机在工 作 中产 生震动致使 螺栓松动 ， 盖板 之间产生微小 间隙 ， 煤尘 进入油池 中 ， 因而 不能从根本 上解决油质特 别干净这一 技术难题 ， 必须通过其 他技术途 径加以解决。 （ ２ ） 通过查 阅大量 资料 ， 发现Ａ ： Ｆ Ｒ Ｐ ， 型柱 塞泵 的技术参数 为 ： 理 论排量 ２ ４ ｍＬ ／ ｒ ； 额定压力 ３ ５ ＭＰ ａ ； 最 高压力 ４ ０ ＭＰ ａ ； 容 积效率 ≥９ ７ ％； 工 作转 速为 １ ８ ６ ５ ｒ ／ ｍ ｉ ｎ 。而 原使用 Ｐ １ ２ ４ 一 Ｇ ｌ ６ １ ８ ２ Ｌ Ｄ型调高 齿轮 泵的技 术 参 数为 ： 理 论流 量 １ ６ ｍ Ｌ ／ ｒ ； 额定 压力 ２ ５ Ｍ Ｐ ａ ； 最 高压力 ２ ８ Ｍ Ｐ ａ ； 容积 效 率： ＞ １ ９ １ ％； 工作转速 为 １ ４ ６ ５ ｒ ／ ａ ｒ ｉ ｎ 。经 过大量计算验 证 ， 该柱塞 泵完全 可 以替换该调高齿轮泵 。 （ ３ ） 通 过多次现场 对两 台泵 尺寸进行测 量 ， 需解决 问题如下 ： １ ） 该 采煤 机调高齿 轮泵 比替换 的柱 塞泵轴短 ３ ５ ａ ｒ ｍ， 为 了更好联接 ， 必须加 工一个 过渡盘 ； ２ ） 与调高 电机联接方式不一样 ， 调 高齿 轮泵与调高 电机 联 接套为花键 ； 而柱塞泵轴 头为平键 ， 必须加工异形 联接套 ， 以解决此

MG300700-WD电牵引采煤机培训

MG300700-WD电牵引采煤机培训

MG300/700-WD电牵引采煤
一、产品的技术特点 二、主要部件技术参数及工作原理
三、几个典型零部件介绍与使用
四、宏源集团使用700采煤机机型概况
一、产品的技术特点
机器型号 采煤机型号：MG300/700-WD 型号含义： M——采煤机 G——滚筒式 300/700——截割电机功率（Kw）/装机总功率（Kw） WD——无链电牵引

牵引传动系统图（一）
牵引传动系统图（二）
无轴承内外圈行星轮装置
3.6 集成度高
液压系统和水路系统的主要元件都是集中在集成块上，管路连 接点少，维护简单。 3.7 摇臂为悬挂铰接，采用台阶销与主机架相联接，无回转轴 承及齿轮啮合环节，摇臂功率大，输出轴转速低。
摇臂整体图
摇臂传动系统图
3.8 外牵引采用销轨式无链牵引系统，牵引力大，工作平稳可 靠，使采煤机能适应底板起伏较大的工作面。 3.9 牵引电气系统采用机载一拖一交流变频无级调速系统，即 由二台变频器拖动二台牵引电机。 3.10 国内首创变频器遥控功能 可以在采煤机不开盖的状态下，井下工程师可用独立的遥控器 修改变频器参数，使变频器正常运行。
3.2 互换性高
采煤机主要部件左右摇臂（直摇臂）（除提升托架外，翻转 180°）、左右牵引传动箱（翻转180°）、电机、外牵引、调 高油缸都可左右互换，有效降低用户的备件存储量。
3.3 受力性好 主机架为分体或整体框架式焊接结构，其强度大、刚性好，各 部件的安装均可单独进行，部件间没有动力传递和连接，该机 上所有切割反力、牵引力、采煤机的限位、导向作用力均由主 机架承受。
6、加工制造工艺 6.1 壳体类零件 壳体类零件是该机的大型关键零件，加工精度要求高，以保证采 煤机传动系统的可靠性，根据工艺试验数据及以加工接经验， 采取合理安Байду номын сангаас加工顺序等工艺措施，严格控制了壳体的加工精 度。镗孔工序安排在数控镗铣床或加工中心上加工。

700采煤机电气系统讲义详解

700采煤机电气系统讲义详解
采煤机得电后的任何情况下，如操作操作面板或者 左右断头站的【主停】按钮，采煤机都将断电停机。
采煤机运行过程中，任一时刻，在瓦斯超限的情况 下，瓦斯断电仪保护动作采煤机都整机断电停机。
采 煤 机 送 电 断 电 流 程 图
3.1.3 左、右截割电机的启动、停止操作
截割电机的启动、停止可通过控制箱操作面板、左右端头站和遥 控装置实现。
型工作制 连续
碱性电池
密封水冷
1.3产品特点
多电机横向布置，抽屉式结构，安装维护方便； 机载式交流变频调速，一拖一牵引方式，并可实现恒功率自动控制； 关键的电气系统部件全部采用进口件，以确保系统的可靠性； 具有自动休眠功能的低功耗遥控系统，采用免充电式无线发射机，可离机
操作，既增加了安全性又延长了待机时间，且操作功能丰富； 采用液晶显示屏，提供全中文人机界面; 具有运行状态及故障记忆功能，缩短了故障查询时间； 系统具有机、电、液全方位的监测，提供了良好的人机界面显示； 各电机采用分步启/停控制，既降低了起动电流对供电网络的冲击，又方便
当变频器显示器处于运行状态后，按住【左行】按钮，变频器开始输出，采煤机开 始左行，按住左行按钮不放，变频器频率增加，采煤机增速向左运行。当采煤机速 度增至所需速度后，放开左行按钮，采煤机保持此速度向左运行。若要使采煤机减 速，按右行按钮采煤机就减速。若要使采煤机减速到零，可以直接按【牵停】按钮 ,也可以按住右行按钮（假若采煤机正在运行），直到采煤机减速到零。直接按牵 停按钮可以使牵引立刻停车。
遥控接收装置
型号：FYS50(B) 安全标志：ExibI 防护等级:IP67 工作电压: DC12V 工作电流：30mA 微动开关寿命：10万次 有效距离：井下10m；地面50m 重量：0.35kg 矿用本安型遥控接收装置具有结构紧凑、重量

MG700-WD1说明书(新标准)

MG700-WD1说明书(新标准)
4
鸡西煤矿机械有限公司
MG300/700-WD1（MG300/600-WD1、 MG300/500-WD1）型交流电牵引采煤机
冷却：
壳体水套冷却，内部强迫冷却润滑
配套滚筒转速、直径、截割速度、卧底量、采高等参数如表 1 所示
表1
滚筒转速
截 （r/min） 42
40
35
29
采高
滚筒
割速度
r/min r/min r/min r/min
11390
过煤高度 (m)
～0.6
卧底量 (m)
～0.26；0.36；0.46
摇臂摆角 ( ° )
上 43.4；下 21.4
整机重量 ( t )
～ 46.4
中部配套断面
3.3 牵引 牵引形式： 交流变频调速 啮合方式： 摆线轮销轨式
牵引速度：0～7.1 (m/min) ; 0～8.7 (m/min) 牵引力： 620 （kN） ； 500 （kN） 3.4 截割 摇臂形式： 整体弯摇臂
13 14MJ04A
左截割部
1 7212.41
14
左旋滚筒
1
15 14MJ0001A
油缸
1
备注 按配套供货 按配套供货 按合同供货 按配套供货
按配套供货 按合同供货
第三节 主要技术参数
项目 采高范围 m 装机功率 kW 截割功率 kW 牵引功率 kW 过煤高度 mm 滚筒直径 mm 滚筒截深 mm 摇臂型式 牵引力 kN 调速方式 整机布置式 整机重量 t
电气部分
概述及主要参数………………………………………………… 48 技术特点………………………………………………………… 49 电控系统组成及工作原理……………………………………… 50 安装调试及操作………………………………………………… 52 常见故障排除…………………………………………………… 56 使用注意事项…………………………………………………… 56 附图……………………………………………………………… 58 附录 1 安标配套件明细………………………………………… 62 附录 2 售后服务………………………………………………… 63

MG300-700-WDK采煤机

MG300-700-WDK采煤机

02
MG300/700-WDK采煤机特点
MG300/700-WDK采煤机特点
• 用于煤层厚度1.8-4.0m的薄煤层开采。 • 开关磁阻调速，齿轮销轨行走。 • 启动扭矩大，过载能力强，效率高，能频繁启动和换向。 • 机身各部件间采用高强度液压螺栓连接。 • 截割部电机装有离合装置和弹性扭矩轴，提高了安全性。 • 采用无线遥控，大屏幕中文显示，功率、温度、故障等信息一目了然。 • 电控采用模块结构，快速式接插方式，耐潮、耐震，更换快捷。
中煤集团
MG300/700-WDK采煤机
zmjt054 2019-1-21
目录
01/ 03/
MG300/700-WDK采煤机 介绍
02/ 04/
MG300/700-WDK采煤机 特点
MG300煤机 样图
01
MG300/700-WDK采煤机介绍
• 滚筒直径 mm
• 滚筒转速 r/min 30.8，35.3，40.2
• 摇臂长度 mm
2267
04
MG300/700-WDK采煤机样图
轨距尺样图
非常感谢您的聆听
中煤集团
• 主要部件可以从老塘侧抽出，更换容易，维修方便。
• 主机能方便的配套不同槽宽的输送机。，满足不同用户需要。
03
MG300/700-WDK采煤机参数
MG300/700-WDK采煤机参数
• 生产能力 t/h 1600
• 采高 m
• 截深 mm • 适应倾角
1.8-4.0
630，800 ≤35° Φ1800，Φ2000，Φ2200
MG300/700-WDK采煤机介绍
• MG300/700-WDK采煤机适用于开采煤层厚度为0.75-1.5米，煤质硬度 f≦2.5，煤层倾角在16°下的薄煤层。当煤层倾角超过16°时， 使用单位 自备液压防滑绞车。采煤机与SGB-630/60、SGW-44、-40T、-80T型输送 机和DZ型薄煤层单体液压支柱配套可组成高档普采工作 面。 • 采煤机可与液压支架，工作面刮板输送机配套，可实现采煤工作面的综合机 械化采煤，另外，由于该采煤机机身短而窄，它也可与单体液压支柱，金属 铰接顶梁和工作面输送机配套，实现采煤工作面的高档普采机械化采煤。

西安煤矿机械厂采煤机培训教案

西安煤矿机械厂采煤机培训教案

西安煤矿机械厂MG300/700—WD交流电牵引采煤机培训教材培训教案MG—300/700—WD电牵引采煤机(电器部分)一、概述：MG300/700—WD交流电牵引采煤机是西安煤矿机械厂生产的一种多电机驱动，电机横向布置，交流变频调速，无链双驱动电牵引采煤机。

总装机功率687.5KW，截割电机功率2×300KW，牵引电机功率2×40KW，调高泵功率7.5KW，适用于采高1.80m—3.50m，煤层倾角≤40度的中厚煤层综采工作面。

采煤机的电器部分由三个独立的电控箱共同组成，系统采用了可编程控制器（PLC）、中文液晶显示、系统的工作状态和监测到的故障情况，直接转矩（DTC）变频调速技术和信号传输技术，来共同控制两台300KW的截割电机，两台40KW牵引电机，一台7.5KW的油泵电机的运行状态。

采煤机电气系统采用了“一拖一”的控制方法。

提高了系统的控制精度，并具有一定的故障自行诊断能力。

采煤机的控制和保护性能完善、操作方便、维护简单。

系统具有再生制动功能、可实现四象限运行。

二、使用工作条件1．海拔高度小于2000m2．周围介质温度-5℃- +40℃3.相对湿度：不大于95%(+25℃)4.电网交流电压：1140V（+10%-- -20%）50HZ5.周围介质无破坏性金属和绝缘材料的气体、蒸气和尘埃6.周围空气中的甲烷，煤层，硫化氢，二氧化碳不超过≤煤矿安全规程≥所规定的安全含量。

三、采煤机具有下列操作控制,保护及显示功能(电气系统)1.在采煤机上完成对顺槽开关箱的启动，停止控制。

2.在采煤机上完成对运输机的闭锁控制。

3.在采煤机上完成对截割电机的温度监测和热保护。

4. 调高油泵电机的温度监测和热保护。

5.在采煤机上完成对牵引变压器的温度监测和热保护。

6.在采煤机上完成对截割电机和牵引电机恒功率控制和过载保护。

7.在采煤机上完成对截割电机和牵引电机电流检测和负荷控制。

8.由端头站和操作面板，通过控制箱对采煤机实现牵引和摇臂操作。

上海天地MG300700QWD型电牵引采煤机

上海天地MG300700QWD型电牵引采煤机

天地科技MG300/700-QWD型电牵引采煤机使用说明书天地科技股份有限公司上海分公司第一章采煤机电气系统总述第1节电气系统概述本电气控制系统是为MG300/700-QWD型电牵引采煤机配套而专门研制的，它采用了可编程序控制器（PLC）和PWM变频调速技术使采煤机控制、操作可靠方便，牵引实现无级调速，牵引能力强。

该机组的动力系统由两台300kW、1140V截割电机，一台18.5KW、1140V泵电机，两台40KW、380V的牵引电机提供。

电气系统布置图1.1。

第2节电气控制系统原理电气系统框图，见图1.1图1.1 700机组系统框图对于整机的控制有三种人机交互方式：遥控器、端头操作站、机身按钮。

第二章采煤机机内电气系统第1节采煤机电控箱结构图2.1 电控箱喇叭口分布图图2.2电控箱面板第二节电控系统组件简介一.电源组件电源组件（图2.1）部分包括：一个控制变压器，一个非本安电源模块，一个本安电源模块，一个整流桥堆及一些熔断器等。

控制变压器为采煤机提供控制电源，维持控制系统正常工作。

原边从1140V主线中取两相引入（隔离开关之前）。

图2.1 电源组件1、两组～18V抽头输入给PA7盒，经过内部整流、滤波、稳压电路产生直流±15V，给内部的牵引负荷信号滤波电路供电。

2、交流28V/4A抽头经整流桥堆输出直流F+24V，给所有电磁阀及先导自保继电器(PA1盒内)提供工作电源。

3、交流190V/0.2A抽头经本安电源模块，输出本安A+12V，为端头站、端头接收盒和瓦斯断电仪供电。

4、交流220V/1A抽头给PLC冷却风扇供电；同时经非本安电源模块，输出非本安F+12V和S+24V，其中F+12V为端头接收盒PA1内端头信号执行电路及遥控接收盒PA2提供工作电源，S+24V为GP显示器及电流互感器工作电源。

5、交流160V抽头为PLC提供工作电源。

注： GE（通用电气）系列PLC工作电压范围为100V～240V。

MG300-700-WD电牵引采煤机说明书

MG300-700-WD电牵引采煤机说明书

实用标准第一章 总体部分一、概述MG300/700-WD 无链电牵引采煤机(以下简称MG300/700-WD 采煤机)，装机总功率700kW ，截割功率2×300kW ，牵引功率2×40KW ，调高电机功率20KW ，采用开关磁阻电机调速系统来控制采煤机牵引速度。

MG300/700-WD 采煤机，采用多电机驱动横向布置形式，截割摇臂用销轴与牵引部联接，左、右牵引部及中间箱，采用高强度液压螺栓联接。

在牵引减速箱内横向装有开关磁阻电机，通过牵引机构为采煤机提供520KN 的牵引力，中间控制箱中装有调高泵站，电控、变压器、水阀，每个主要部件可以从老塘侧抽出，易维修，易更换。

瓦斯断电仪（型号：DJB4）接线根据其自身的使用说明书进行，电源由牵引变压器提供，把其一组常闭接点串接在采煤机控制回路中，根据煤矿要求调整瓦斯超标动作值。

瓦斯超标时，常闭接点打开，即控制真空磁力起动器断电，使整机停止运转。

MG300/700-WD 采煤机两端设有电控端头操作箱，控制采煤机左、右摇臂的升降及采煤机停机，中间设有电控操作按钮和液压调高手把，采煤机可与730、764、830型等多种槽宽的刮板输送机配套。

采煤机外形图见图1－1a,配套图见图1－1b 。

二、主要用途及适用范围该产品适用于采高1.80-4.05m ，倾角≤35°，煤质中硬或中硬以上，含有少量夹矸的长壁式工作面。

三、型号的组成及其代表意义MG 300/ 700－WD无链电牵引分隔符号：右边无代号时不标出装机总功率（kW ）分隔符号：代表多电机横向布置方式采煤机代号：M －采煤机 G －滚筒式截割电机功率（kW ）四、使用环境条件1、可在周围空气中的甲烷、煤尘、硫化氢、二氧化碳等不超过《煤矿安全规程》中所规定的安全含量的矿井中使用。

2、海拔高度小于2000m 。

3、周围介质温度不超过+40℃、不低于-10℃。

4、环境温度为+25℃时，周围空气相对湿度不大于97％。

700说明书

700说明书

2.4 MG300/700-WD交流变频电牵引采煤机电气2.4.1 概述该采煤机电气部分结构上由三个独立的电控箱共同组成, 系统上采用了可编程控制器(PLC),中文液晶显示，直接转矩(DTC)变频调速技术和信号传输技术,来共同控制两台300kW（250kW、200kW）的截割电机、两台40kW的牵引电机和一台7.5 kW的运行状态, 具有一定的故障自诊断能力，使采煤机控制和保护性能完善, 操作方便、可靠。

牵引系统采用“一拖一”控制方式，即两个变频器分别拖动两个牵引电机，提高了系统的控制精度。

另外，可根据工作面倾角情况选择两象限运行或四象限运行。

2.4.2 使用和工作条件(1)海拔高度小于2000m；(2)周围介质温度在-5℃～+40℃之间；(3)+25℃时周围空气的相对湿度不大于95%；(4)在周围空气中的甲烷、煤尘、硫化氢、二氧化碳等不超过《煤炭安全规程》中所规定的安全含量, 海拔不超过2000m、周围介质温度不超过40℃，空气湿度不大于95%(在+25℃时)的矿井中使用；(5)电网交流电压1140(+10%，-20%)，50Hz；(6)周围介质无破坏性金属和绝缘材料的气体、蒸气和尘埃。

2.4.3 技术特性⑴主要功能该部件主要能实现采煤机的启动、停止；左、右牵引；左、右滚筒的升降；左、右截割电机的恒功率保护；左、右截割电机的温度保护；左、右牵引电机的过载保护；采煤机的故障监测；变频器故障复位；牵引变压器的温度保护；闭锁运输机；采煤机零位抱闸保护；瓦斯断电保护；变频器的各种保护等诸多功能。

⑵主要参数⑶结构特征与工作原理该部件由三个独立的电控箱N23(开关箱)、N24D(变频器箱)、N26(变压器箱)共同组成,其中N23、N24D共同安装在一个整体的联接框架内,N26安装在右牵引部的一段框架内。

三个独立的电控箱均可从老塘侧装入、抽出，而且三个电控箱本身不受力。

每个电控箱均由两个独立的腔体：隔爆腔和接线腔组成,隔爆腔供安装电气元部件用,接线腔供电缆引入接线用，电控箱顶部不开盖板。
