MG400930WD采煤机电气系统

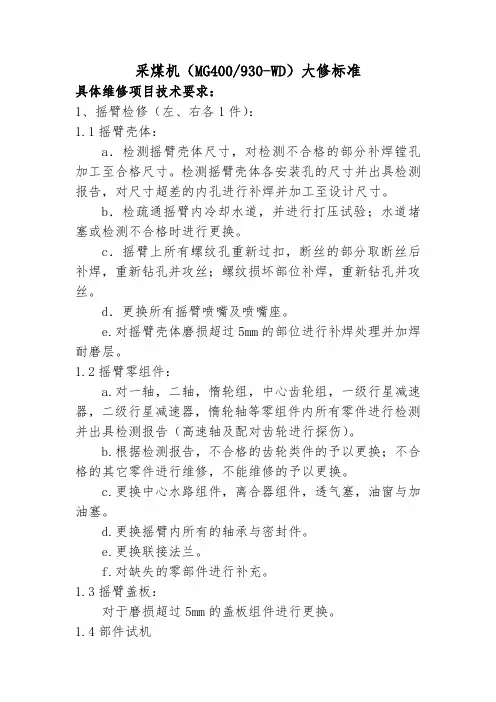

采煤机（MG400/930-WD）大修标准具体维修项目技术要求：1、摇臂检修（左、右各1件）：1.1摇臂壳体：a．检测摇臂壳体尺寸，对检测不合格的部分补焊镗孔加工至合格尺寸。

检测摇臂壳体各安装孔的尺寸并出具检测报告，对尺寸超差的内孔进行补焊并加工至设计尺寸。

b．检疏通摇臂内冷却水道，并进行打压试验；水道堵塞或检测不合格时进行更换。

c．摇臂上所有螺纹孔重新过扣，断丝的部分取断丝后补焊，重新钻孔并攻丝；螺纹损坏部位补焊，重新钻孔并攻丝。

d．更换所有摇臂喷嘴及喷嘴座。

e.对摇臂壳体磨损超过5mm的部位进行补焊处理并加焊耐磨层。

1.2摇臂零组件：a.对一轴，二轴，惰轮组，中心齿轮组，一级行星减速器，二级行星减速器，惰轮轴等零组件内所有零件进行检测并出具检测报告（高速轴及配对齿轮进行探伤）。

b.根据检测报告，不合格的齿轮类件的予以更换；不合格的其它零件进行维修，不能维修的予以更换。

c.更换中心水路组件，离合器组件，透气塞，油窗与加油塞。

d.更换摇臂内所有的轴承与密封件。

e.更换联接法兰。

f.对缺失的零部件进行补充。

1.3摇臂盖板：对于磨损超过5mm的盖板组件进行更换。

1.4部件试机摇臂组装完毕后进行部件加载试验，出具试验报告留存。

2、牵引部维修内容（左、右各1件）：2.1牵引部壳体：a.检测牵引部壳体尺寸，对检测不合格的部分维修加工至合格尺寸。

b.检测牵引部体各安装孔的尺寸并出具检测报告，对尺寸超差的内孔进行补焊并加工至正确尺寸。

c.牵引部上所有螺纹孔重新过扣，断丝的部分取断丝后补焊，重新钻孔并攻丝；螺纹损坏部位补焊，重新钻孔并攻丝。

d.对牵引部壳体磨损超过5mm部位进行补焊处理并加焊耐磨层。

2.2牵引部零组件：a.对电机轴，惰轮轴，牵引轴，中心齿轮组，一级行星减速器，二级行星减速器等零组件内所有零件进行检测并出具检测报告（高速轴及配对齿轮进行探伤）。

b.根据检测报告，不合格的齿轮类件的予以更换；不合格的其它零件进行维修，不能维修的予以更换。

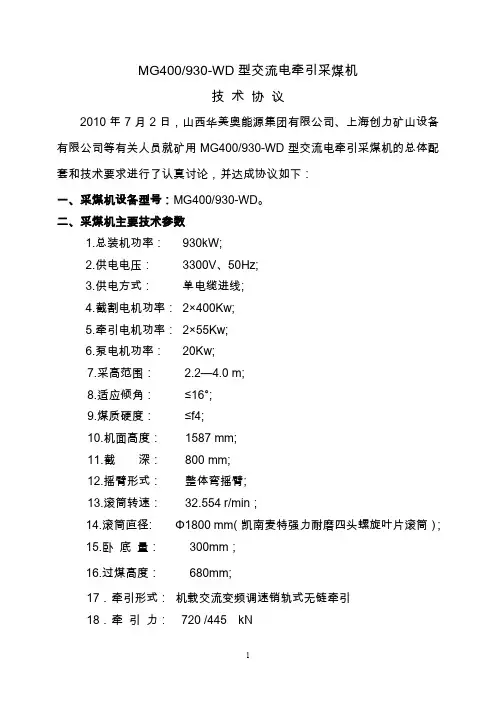

MG400/930-WD型交流电牵引采煤机技术协议2010年7月2日，山西华美奥能源集团有限公司、上海创力矿山设备有限公司等有关人员就矿用MG400/930-WD型交流电牵引采煤机的总体配套和技术要求进行了认真讨论，并达成协议如下：一、采煤机设备型号：MG400/930-WD。

二、采煤机主要技术参数1.总装机功率：930kW;2.供电电压：3300V、50Hz;3.供电方式：单电缆进线;4.截割电机功率：2×400Kw;5.牵引电机功率：2×55Kw;6.泵电机功率：20Kw;7.采高范围： 2.2—4.0 m;8.适应倾角：≤16°;9.煤质硬度：≤f4;10.机面高度：1587 mm;11.截深：800 mm;12.摇臂形式：整体弯摇臂;13.滚筒转速：32.554 r/min；14.滚筒直径: Φ1800 mm（凯南麦特强力耐磨四头螺旋叶片滚筒）；15.卧底量：300mm；16.过煤高度：680mm;17．牵引形式：机载交流变频调速销轨式无链牵引18．牵引力：720 /445 kN19．牵引速度：0-7.3—12.2 m/min20．操纵布置：整机布置分两端及中间三个操纵点21．操纵形式：机器中间手动控制、两端端头控制站控制及无线电遥控22．喷雾方式：内、外喷雾23．冷却方式：电动机、变频调速箱、截割部摇臂水套分别冷却24．供水管型号：KJR38-110/5000(用户自备)三、采煤机的性能特点：1．采用机载交流变频电牵引，变频器采用“一拖一”方式，单台功率不小于160KW，当任一变频器发生故障时，一台变频器能够满足两个行走部要求。

2．机载交流变频调速销轨式无链牵引，节距126mm，具有恒功率自动自动调速，割煤速度0-7.3m/min,空载速度12.2m/min,最大牵引力720KN;3.摇臂采用弯摇臂形式,在摇臂电机采空侧安装离合装置,机械保护采用扭矩轴保护,4.滚筒采用镐形截齿凯南麦特强力耐磨滚筒,方形联接;5.整机采用多电机横向布置结构,主机架为整体铸焊结构，强度大，刚性好，各部件的安装均可单独进行，该机上所有切割反力、牵引力、采煤机的限位、导向作用力均由主机架承受。

MG400/930-WD型交流电牵引采煤机使用说明书上海创力矿山设备有限公司 Shanghai Chuangli Mining Equipment Co.,Ltd.2010年4月0.安全警示0.1 操作0.1.1 采煤机启动顺序：需严格按照本说明书的操作顺序操作；0.1.2 开动机器前，须发出警报，确认周边人员处于安全状态；0.1.3 机械设备和人身处于危险状况时，应迅速按动紧急停止按钮；0.1.4 采煤机司机必须就近操作，严禁司机远距离操作，防止采煤机滚筒截割支架顶梁和工作面输送机铲煤板；0.1.5进行滚筒检查、更换截齿作业时，必须先将截割部离合器手把处于“离”状态，防止机器误动作；0.1.6 采煤机长时间检修，必须将电控箱隔离开关手把处于“分”状态； 0.1.7 所有液压元件及其接合处，严禁在泄漏状态下工作。

0.2维修保养0.2.1易损件更换时，应保持液压系统清洁，加工配合面不许污染、划伤；0.2.2整机润滑按润滑图要求，由专人定期对各润滑点进行注油；0.2.3关键部位的紧固螺栓应加紧固力矩，并符合设计要求；0.2.4人员必须进入机器下方维修时，必须将工作面输送机处于“闭锁”状态，确保检修人员安全；0.2.5维修电气系统时，要严格按照警示牌“严禁带电开盖”操作。

先清扫外部，在周围空气相对湿度不大于90%(+25℃)的环境下，打开交流变频箱或电控箱，在高温及恶劣环境下尽量不要开箱；0.2.6维修电气系统时，严禁甩电气保护，确保机器的正常运转；0.2.7机械、电气系统裸露部份的护罩，应安全可靠。

0.3安标控制件应具有安全标志证书，且在有效期内。

1 设备概述1.1 主要用途及适用范围MG400/930-WD型交流电牵引采煤机（以下简称“采煤机”），采用多电动机驱动、横向布置的新型电牵引采煤机，总装机功率：930 kW，供电电压：3300 V，截割功率：2×400 kW，牵引功率：2×55 kW，采用机载交流变频调速、销轨式牵引，适用于2.0~4.2m，煤层倾角≤16°，煤质中硬或硬的综采工作面。

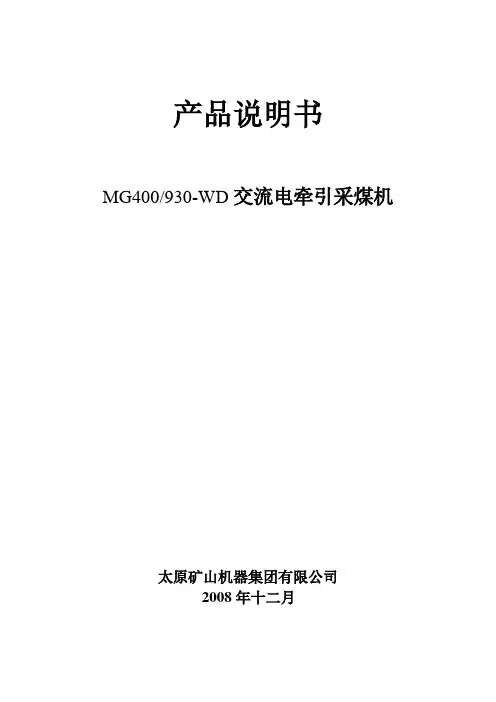

产品说明书MG400/930-WD交流电牵引采煤机太原矿山机器集团有限公司2008年十二月目录第一章整机概述 (1)1. 机器型号 (1)2. 机器用途 (1)3. 采煤机的组成 (1)4. 采煤机的特点 (3)5. 采煤机的技术特征 (4)第二章摇臂 (5)1. 摇臂的作用 (5)2. 规格与性能 (5)3. 机器的外形图 (6)4. 工作原理与结构特征 (6)5. 注油 (11)6. 摇臂的安装调整和试运转 (12)7. 操作规程 (12)8. 轴承目录 (13)9、常见故障的分析及处理 (14)第三章牵引传动部 (15)1. 牵引传动部的用途 (15)2. 规格与性能 (15)3. 概述 (15)4. 传动系统 (17)5. 制动器 (18)6. 轴承目录............................................................................................... 错误!未定义书签。

7. 冷却系统 (21)8. 润滑 (21)第四章液压调高系统 (22)1. 泵站概述 (22)2. 采煤机常见故障 (30)3. 调高油缸 (35)第五章主机架 (36)1. 结构 (36)2. 特点 (36)3. 主机架的润滑 (37)第六章辅助部件 (38)1. 喷雾冷却系统 (38)2. 辅助液压系统 (39)3. 护板及拆卸工具 (40)第七章螺旋滚筒 (42)1. 结构与作用 (42)2. 滚筒的拆卸及注意事项： (43)第八章运输、操作与检修 (43)1. 运输 (43)2. 井上检查与试运转 (45)3. 解体下井运输 (45)4. 采煤机的启动、操作和停机 (46)5. 采煤机的注油 (49)6. 采煤机的维护与检修 (50)第一章整机概述1. 机器型号MG400/930-WD交流电牵引采煤机是一种多电机驱动、横向抽屉式布置，采用机载式交流变频调速装置的新型电牵引采煤机。

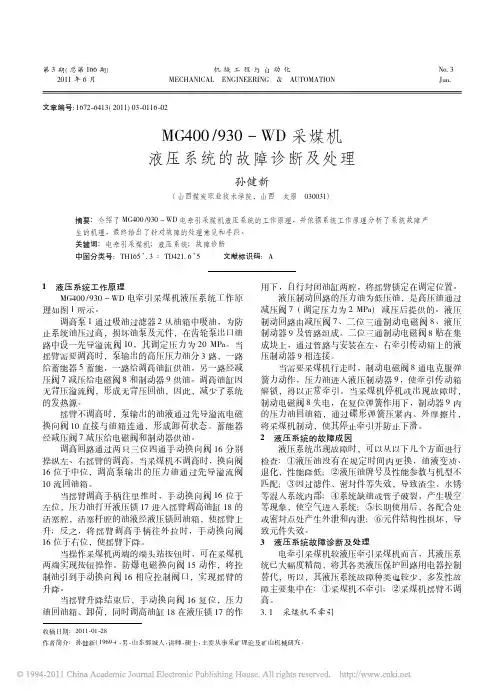

第3期(总第166期)2011年6月机械工程与自动化MECHANICAL ENGINEERING ＆AUTOMATION No.3Jun.文章编号:1672-6413(2011)03-0116-02MG400/930－WD 采煤机液压系统的故障诊断及处理孙健新(山西煤炭职业技术学院，山西太原030031)摘要:介绍了MG400/930－WD 电牵引采煤机液压系统的工作原理，并依据系统工作原理分析了系统故障产生的机理，最终给出了针对故障的处理意见和手段。

关键词:电牵引采煤机;液压系统;故障诊断中图分类号:TH165+.3ʒTD421.6+5文献标识码:A收稿日期:2011-01-28作者简介:孙健新(1969-)，男，山东鄄城人，讲师，硕士，主要从事采矿理论及矿山机械研究。

1液压系统工作原理MG400/930－WD 电牵引采煤机液压系统工作原理如图1所示。

调高泵1通过吸油过滤器2从油箱中吸油，为防止系统油压过高，损坏油泵及元件，在齿轮泵出口油路中设一先导溢流阀10，其调定压力为20MPa 。

当摇臂需要调高时，泵输出的高压压力油分3路，一路给蓄能器5蓄能，一路给调高油缸供油，另一路经减压阀7减压给电磁阀8和制动器9供油。

调高油缸因无背压溢流阀，形成无背压回油，因此，减少了系统的发热源。

摇臂不调高时，泵输出的油液通过先导溢流电磁换向阀10直接与油箱连通，形成卸荷状态。

蓄能器经减压阀7减压给电磁阀和制动器供油。

调高回路通过两只三位四通手动换向阀16分别操纵左、右摇臂的调高，当采煤机不调高时，换向阀16位于中位，调高泵输出的压力油通过先导溢流阀10流回油箱。

当摇臂调高手柄往里推时，手动换向阀16位于左位，压力油打开液压锁17进入摇臂调高油缸18的活塞腔，活塞杆腔的油液经液压锁回油箱，使摇臂上升;反之，将摇臂调高手柄往外拉时，手动换向阀16位于右位，使摇臂下降。

当操作采煤机两端的端头站按钮时，可在采煤机两端实现按钮操作。

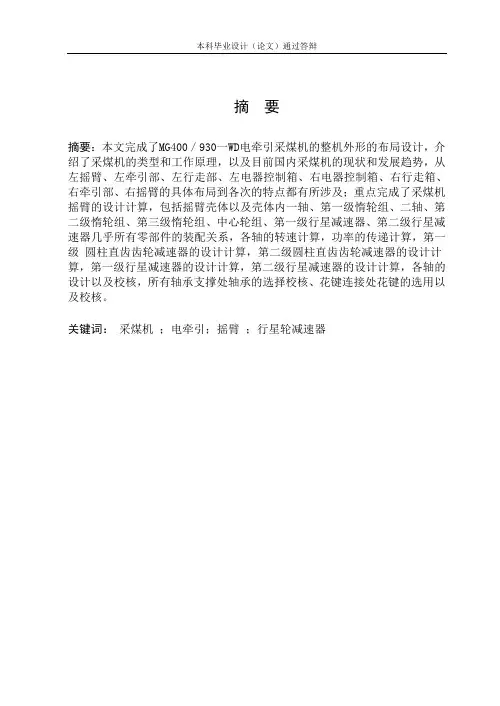

摘要摘要：本文完成了MG400／930一WD电牵引采煤机的整机外形的布局设计，介绍了采煤机的类型和工作原理，以及目前国内采煤机的现状和发展趋势，从左摇臂、左牵引部、左行走部、左电器控制箱、右电器控制箱、右行走箱、右牵引部、右摇臂的具体布局到各次的特点都有所涉及；重点完成了采煤机摇臂的设计计算，包括摇臂壳体以及壳体内一轴、第一级惰轮组、二轴、第二级惰轮组、第三级惰轮组、中心轮组、第一级行星减速器、第二级行星减速器几乎所有零部件的装配关系，各轴的转速计算，功率的传递计算，第一级圆柱直齿齿轮减速器的设计计算，第二级圆柱直齿齿轮减速器的设计计算，第一级行星减速器的设计计算，第二级行星减速器的设计计算，各轴的设计以及校核，所有轴承支撑处轴承的选择校核、花键连接处花键的选用以及校核。

关键词：采煤机；电牵引；摇臂；行星轮减速器ABSTRACTAbstract:This paper completed a MG400/930 WD Electric Traction Shearer of equipment configuration for the layout .Shearer introduced the type and principle,and the current domestic Shearer's current situation and development trend .From The left arm、left traction Department、the Department of left running,、the electrical control box on the left and right electrical control box,、dextral box、and the right of traction 、right arm to the specific layout of the features have been covered，shearer will focus on completing the design of the Rocker which including Shell and Shell within one axis,、the first-round group inert、two-axis,、the second-round group inert、the third-round group inert,、the center round group、first-class planetary reducer,、and the second-stage planetary reducer almost all parts of the assembly.The shaft speed and power transmission are calculated importont .First-class Spur Gear reducer design calculation, the second-straight cylindrical gear reducer design, first-class planetary reducer design calculation, the second-stage planetary reducer design, the design of the shaft and Verification, Bearing all the support bearings choice Department Verification, Key spent connecting Department spent Key Selection and Verification.Keywords：seam；shearer；electrical haulage；Rocker ；Planetary gear reducer目录一般设计部分1 综述 (1)1.1对设计题目的分析 (5)1.1.1 设计思路的提出 (5)1.1.2设计蓝图 (5)1.1.3选取采煤机的摇臂完成传动和结构的设计 (6)1.1.4牵引行走部 (7)1.1.5截割部、行走部电机的选用 (8)1.1.6摇臂减速箱 (8)1.2采煤机的概况 (9)1.2.1采煤机的类型 (9)1.2.2采煤机的主要组成 (9)1.2.3滚筒采煤机的工作原理 (9)1.2.4采煤机的进刀方法 (10)1.3采煤机的发展趋势 (10)2 设计过程 (11)2.1整机功率的安排 (11)2.2摇臂减速器传动比的安排 (11)2.3摇臂减速箱的具体结构 (11)2.3.1壳体 (11)2.3.2一轴 (11)2.3.3第一级减速惰轮组 (12)2.3.4二轴 (12)2.3.5第二级减速惰轮 (12)2.3.6中心齿轮组 (12)2.3.7第一级行星减速器 (12)2.3.8第二级行星减速器 (12)2.3.9中心水路 (13)2.3.10离合器 (13)2.4各轴的转速 (13)2.5各轴的功率 (13)2.6截割部齿轮的设计计算 (14)2.6.1第一级减速圆柱直齿轮的设计计算 (14)2.6.2第二级减速圆柱直齿轮的设计计算 (22)2.6.3第一级行星减速器的设计计算 (31)2.6.4第二级行星减速器的设计计算 (40)2.7截割部轴的设计及校核以及轴承的选用和校核 (50)2.7.1齿轮轴1 (50)2.7.2第一级惰轮轴 (53)2.7.3二轴齿轮 (57)2.7.4第二级惰轮轴 (60)2.7.5第三级惰轮轴（雨第二级惰轮轴相同） (64)2.7.6中心齿轮轴 (64)2.8截割部花键连接强度校核 (68)2.8.1电动机输出轴与齿轮啮合处的花键 (68)2.8.2二轴处与齿轮啮合的花键 (68)2.8.3中心轮与太阳轮啮合处的花键 (69)2.8.4第一级行星减速器机架与第二级行星减速器太阳轮啮合处的花键 (70)2.8.5方法兰与第二级行星减速器机架啮合处的花键 (70)专题论述重载齿轮变位系数的选择：.................................................错误！未定义书签。

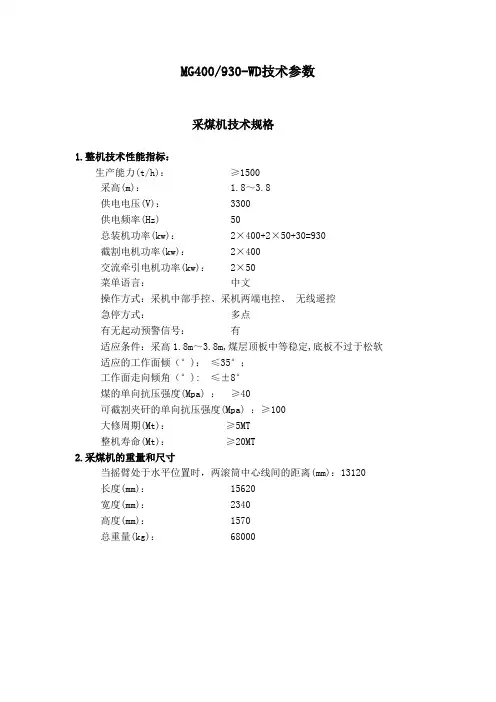

MG400/930-WD技术参数采煤机技术规格1.整机技术性能指标：生产能力(t/h)：≥1500采高(m)： 1.8～3.8供电电压(V)： 3300供电频率(Hz) 50总装机功率(kw)： 2×400+2×50+30=930截割电机功率(kw)： 2×400交流牵引电机功率(kw)： 2×50菜单语言：中文操作方式：采机中部手控、采机两端电控、无线遥控急停方式：多点有无起动预警信号：有适应条件：采高1.8m～3.8m,煤层顶板中等稳定,底板不过于松软适应的工作面倾（°)：≤35°；工作面走向倾角（°): ≤±8°煤的单向抗压强度(Mpa) ：≥40可截割夹矸的单向抗压强度(Mpa) ：≥100大修周期(Mt)：≥5MT整机寿命(Mt)：≥20MT2.采煤机的重量和尺寸当摇臂处于水平位置时，两滚筒中心线间的距离(mm)：13120长度(mm)： 15620宽度(mm)： 2340高度(mm)： 1570总重量(kg)： 680003.截割部3.1摇臂型号： N03生产厂家：西安煤矿机械厂结构：两级直齿两级行星齿轮减速直摇臂形式减速级数： 4级齿轮精度： 8-7-7 GB10095-88齿的表面硬度(HB)： HRc58-62长度(mm)： 2500摆角(±°)：三机配套定调高范围(mm)： 1800～3800润滑方式：行星头与榣臂分箱油池飞溅润滑调高油缸的布置形式和技术参数：近水平位置；缸径×活塞杠直径×行程φ250×φ160×620 mm 大修周期(Mt)：≥4寿命(Mt)：≥16重量(t)： 83.2滚筒型式：镐形齿滚筒生产厂家：大同菲利浦斯转速(r.p.m)： 28直径(mm)：≥ 1800有效截深(mm)：≥ 800大修周期(Mt)：≥ 1.8寿命(Mt)：≥ 3重量(t)：≥ 4.53.3截齿类型： PT94生产厂家：大同菲利浦斯数量：按配套滚筒确定材料： 42CrMo硬度： HRC40~45截齿的排列方法：定向制造3.4齿套类型： PS90生产厂家：大同菲利浦斯数量：按配套滚筒确定材料： 42CrMo硬度： HRC40~453.5齿座类型： PB200生产厂家：大同菲利浦斯材料： 42CrMo硬度： HRC40~45抗磨性：优良寿命(Mt)：≥ 43.6灭尘系统(内外喷雾分别列出)类型：内外喷雾水量(l/min)： 160水压(Mpa)： 3.0喷嘴数量（个）：外喷雾每个摇臂8个喷嘴、内喷雾由滚筒定灭尘效果：达到2001版煤安要求3.7冷却方式和主要技术参数需要的水压和水量(Mpa、l/min)： 3 、100冷却水的排放方式：集中收集排放4.牵引部类型：交流变频调速齿轮销轨式生产厂家：西安煤矿机械厂最大牵引力(KN)： 680最大牵引速度(m/min)： 13.9最大牵引力时的牵引速度（m/min）： 8.3牵引力和牵引速度的关系曲线图：牵引恒功率自动调速能否根据刮板机运行功率自动调速：能冷却方式和它的主要技术参数：牵引电机水冷牵引部的尺寸(L×W×H mm)：2765×1400×1600牵引部重量(kg)： 6500大修周期(Mt)：≥4寿命(Mt)：≥165．牵引末级传动装置结构形式：三机配套定润滑方式：轴承润滑脂润滑齿轮模数： m＝40寿命(Mt)：≥36，采煤机的其它机械部分滑靴类型：导向滑靴平滑靴接触面积(mm2)： 23000 71500接触比压(Mpa)： 7.3 3.77.润滑润滑油的类型：N320齿轮油;N100液压油润滑方式：油箱飞溅润滑润滑脂的类型：ZL-3极压锂基润滑脂是否采用集中润滑方式：否8.电机8.1截割电机制造厂家：抚顺煤矿电机厂/西北煤矿电机厂型号： YBCS-400额定功率(KW)： 400额定电压(V)： 3300额定电流(A) ： 83额定功率因数(cosΦ)：0.88额定转速(r.p.m)： 1470起动扭矩/额定扭矩： 2.2起动电流/额定电流： 5.5最大扭矩/额定扭矩： 2.4频率(Hz)： 50额定频率： 50绝缘等级： H接线方式： Y工作方式： SI防爆的类型和标准：ExdI防护等级： IP55冷却方式：定子水冷允许温升(℃) ：135℃温度预警、155℃停电机过热保护：PT100、JW2-160H温度节点制造标准：MT476-1996、GB3836.1-2000、GB3836.2-2000外形尺寸(L×W×H mm)：1115×805×1025重量(kg)： 2750寿命(Mt)：≥48.2破碎机电机制造厂家：抚顺煤矿电机厂/西北煤矿电机厂型号： YBC3-150额定功率(KW)： 150额定电压(V)： 3300额定电流(A) ： 33额定功率因数(cosΦ)：0.86额定转速(r.p.m)：1470起动扭矩/额定扭矩：2.0起动电流/额定电流：5.5最大扭矩/额定扭矩：2.2频率(Hz)： 50额定频率(Hz)： 50绝缘等级： H接线方式： Y工作方式： S1防爆的类型和标准：ExdI、GB3836.1-2000防护等级： IP44冷却方式：水冷允许温升(℃) ： 135℃温度预警、155℃停电机过热保护：PT100、JW2-160H温度节点制造标准： MT476-1996外形尺寸（L×W×H mm）：825×595×892.5重量(kg)： 1102寿命(Mt)：≥48.3牵引电机制造厂家：抚顺煤矿电机厂/西北煤矿电机厂型号： YBQYS-55额定功率(KW)： 55额定电压(V)： 380额定电流(A) ： 105额定功率因数(cosΦ)：0.87额定转速(r.p.m)： 1475起动扭矩/额定扭矩：2.0起动电流/额定电流：6.0最大扭矩/额定扭矩：2.2频率(Hz)： 0～50～83额定频率(Hz)： 50绝缘等级： H接线方式：△工作方式： SI防爆的类型和标准：ExdI防护等级： IP54冷却方式：定子水冷允许温升(℃) ： 135℃温度预警，155℃停电机过热保护：PT100 和JW2-135H温度节点制造标准：MT476-1996外形尺寸(L×W×H mm)：1035×470×470重量(kg)： 865寿命(Mt)：≥48.4泵电机制造厂家：抚顺煤矿电机厂/西北煤矿电机厂型号： YBRB-20额定功率(KW)： 20额定电压(V)： 3300额定电流(A) ： 4.4额定功率因数(cosΦ)：0.86额定转速(r.p.m)： 1475起动扭矩/额定扭矩：2.1起动电流/额定电流：5.6最大扭矩/额定扭矩：2.2频率(Hz)： 50额定频率(Hz)： 50绝缘等级： H接线方式： Y工作方式： SI防爆的类型和标准：ExdI防护等级： IP44冷却方式：水冷允许温升(℃) ： 135℃温度预警，155℃停电机过热保护：PT100 和JW2-160H温度节点制造标准：MT476-1996、QJ/FDJ5018-2005外形尺寸(L×W×H mm)：790×￠400重量(kg)： 440寿命(Mt)：≥49.采煤机电控箱额定电压(V)： 3300v额定电流(A)： 290A控制电压(V)：160V,110V,24V保护类型：过零保护、截割、破碎、泵、牵引电机温度保护、瓦斯超限、牵引、破碎电机电流保护、截割、破碎电机绝缘保护、变频器保护、变压器温度保护、牵引电机和电控箱水流量保护保护设定值的范围：变压器温度135℃～160℃、其余135℃～155℃、电流保护1.2Ie接入电缆插头和插座的型号和规格：Victor公司A433.3KV.500A接入电缆的最大外径(mm)：ф80]I、ExdI防爆类型和标准： Exd[ib制造标准：GB3836.1-2000、GB3836.2-2000、GB3836.3-2000、GB3836.4-2000、MT81、MT82、Q/XM156-2005大修周期(Mt)：4寿命(Mt)： 1610.变频器型号和类型：ACS800-01-0100-3 DTC（直接转矩）控制、主从应用宏生产厂家: 芬兰ABB公司额定功率(KW)： 2×75输入电压(V)：～380输入频率(Hz)： 50输出频率范围：0～50～100Hz11.遥控器：型号： LW10生产厂家：西安光吉光电工作频率(Hz)： 425MHz电源类型：本安工作电压: 12V连续工作时间: 连续有效控制距离(m)： 3012.采煤机速度和位置的监测装置制造厂家：北京天地玛珂电业控制系统有限公司型号：三机配套定制造标准： GB3836.4-2000显示方式：带背光TFT真彩液晶监测长度(m)： 180能否实现采煤机与支架联动：能有无记忆截割功能：有适应操作的海拔高度(m)：2000适应的相对湿度(%)：不大于95%防爆的类型和标准：Exib、GB3836.4-2000外壳的防护等级： IP54数据传输设备的电压(V)：待定数据接收设备的电压(V)：待定数据传输的通讯协议和数据格式：Modbus数据传输方式： RS485数据传输的内容：电流、电压、转矩、转速、温度、故障等。

MG400／940-WD系列采煤机产品图片技术特征该机为大功率，多电机横置抽屉式结构，电控系统为机载式交流变频调速的电牵引采煤机。

总装机功率达940KW。

牵引力为748/440KN，牵引速度高，可达7.12/8.69米/分，调机速度高达14.5米/分。

电动机全部横轴布置，所有机械传动都是圆柱直齿轮传动，安装、维护简单、传动效率高。

所有电机、行走箱上驱动轮组件、牵引双行星减速器等均可从老塘侧抽出。

电控部内电气元件高度集成。

整机安装、维护方便。

整机为无托架积木式组合，各大部件之间全部为干式联接，没有任何机械或液压连带关系。

机身两对接面分别用两个Φ160圆柱销子定位，30个高强度螺栓及8个短丝杠用M42的液压螺母将电控部与左、右牵引部牢牢连接在一起，整机对接面少，联接强度高、刚性强。

截割机械传动链设有扭矩轴过载保护装置，截割机械传动链及牵引机械传动链中均设有强迫润滑、冷却系统，提高了传动件、支承件的使用寿命。

调高液压系统设置合理，摇臂不调高时，系统压力为空载状态。

系统采用集成阀块结构，管路少，连接可靠。

液压元件全部选用专业厂家的名牌产品，性能稳定，技术可靠。

所有轴承均采用 FAG或SKF进口轴承，油封均采用派克进口油封。

电控系统为机载式，所有电气元件（除电动机外）均设在机身中部的电控部内，结构紧凑。

整机装有五台电动机，除泵电机外，其余电机上均设有热接点式温度保护装置。

交流变频调速系统采用 ABB系列变频器，大功率整流晶体管采用IGBT模块，控制系统采用32位微机处理，运算速度快，反应灵敏，性能可靠。

大屏幕PLC显示各种保护、诊断等功能齐全，性能达到世界先进水平。

操作系统完善，操作控制点分机身中部及两端头处，中部手控，两端集中电控。

根据用户要求可实现无线离机遥控。

整机只拖一根3×70+1×25+4×4，外径Φ65主电缆，所用电压等级全部在3300V以下。

配套能力强，销轨式，链轨式输送机均可。

产品说明书MG400/930-WD交流电牵引采煤机太原矿山机器集团有限公司2008年十二月目录第一章整机概述 (1)1. 机器型号 (1)2. 机器用途 (1)3. 采煤机的组成 (1)4. 采煤机的特点 (3)5. 采煤机的技术特征 (4)第二章摇臂 (5)1. 摇臂的作用 (5)2. 规格与性能 (5)3. 机器的外形图 (6)4. 工作原理与结构特征 (6)5. 注油 (11)6. 摇臂的安装调整和试运转 (12)7. 操作规程 (12)8. 轴承目录 (13)9、常见故障的分析及处理 (14)第三章牵引传动部 (15)1. 牵引传动部的用途 (15)2. 规格与性能 (15)3. 概述 (15)4. 传动系统 (17)5. 制动器 (18)6. 轴承目录............................................................................................... 错误!未定义书签。

7. 冷却系统 (21)8. 润滑 (21)第四章液压调高系统 (22)1. 泵站概述 (22)2. 采煤机常见故障 (30)3. 调高油缸 (35)第五章主机架 (36)1. 结构 (36)2. 特点 (36)3. 主机架的润滑 (37)第六章辅助部件 (38)1. 喷雾冷却系统 (38)2. 辅助液压系统 (39)3. 护板及拆卸工具 (40)第七章螺旋滚筒 (42)1. 结构与作用 (42)2. 滚筒的拆卸及注意事项： (43)第八章运输、操作与检修 (43)1. 运输 (43)2. 井上检查与试运转 (45)3. 解体下井运输 (45)4. 采煤机的启动、操作和停机 (46)5. 采煤机的注油 (49)6. 采煤机的维护与检修 (50)第一章整机概述1. 机器型号MG400/930-WD交流电牵引采煤机是一种多电机驱动、横向抽屉式布置，采用机载式交流变频调速装置的新型电牵引采煤机。

MG400/930-WD型交流电牵引采煤机设备使用维护说明书第一章安全手册1设备使用维护说明书中的警示符号下面的符号用于设备使用维护说明书中特别重要的说明。

对生命和健康有直接危害的危险标志。

危险无视这些标志必然导致伤害健康甚至生命。

对生命和健康有潜在危害的警告标志。

警告无视这些标志可能会伤害健康甚至生命。

重要信息、规程或警戒危险的标志。

注意无视这些标志会造成设备事故。

要正确处理与采煤机有关的重要事宜标志。

无视这些标志会造成采煤机或其附件故障。

2采煤机上的标志防爆腔标志 Exd[ib]I(150℃)ExdI(150℃)3概述▲除阅读安全规则外，每位运输、装卸、操作、维护人员必须阅读手册中与之相关的内容。

▲该手册必须放置在有关人员常用的地方，如指定的工具箱或工具包中。

▲所有工作必须遵守手册中各项条款。

▲贴在采煤机上的各种安全、危险、操作、保护标志必须完整清晰。

▲合同中如有附加安全条款也必须遵守。

4正确使用▲采煤机必须按照手册指出和要求的条件下使用，使用者必须有充分的安全意识。

任何影响机器的不安全因素，应立即予以纠正。

▲采煤机只能用于采掘和装载煤炭、岩石、矿砂以及其他相似的矿物。

如以下使用都超出了其使用范围：—运人—运料—起吊和牵引—在轨道上压碎块状物—用于破碎顶板以上都是不恰当的使用！▲不能用摇臂升起采煤机。

▲必须严格按照制造商制订的安装、拆卸、使用、操作、维护和修理规则说明书执行，以确保恰当使用。

▲设计和制造的采煤机可以用于易燃和易爆气体环境。

一旦易爆气体浓度达到极限值，如甲烷（CH4）浓度达到极限值，就必须停止机器运转并切断机器电源。

5运输和安装▲设备、大部件或单独零件运输时必须仔细固定并保证用于运输和安装的吊装设备有足够的吊装能力。

6工作人员▲委以采煤机工作的人员必须熟悉本使用维护说明书，特别是安全手册。

对于那些必要时在机器上工作的人员有同样的要求，例如来更换截齿的维修人员等。

▲为安全起见，长发必须系在后边，衣服必须紧身，不带首饰，以防造成伤害。

MG400/930-WD型交流电牵引采煤机使用说明书上海创力矿山设备有限公司 Shanghai Chuangli Mining Equipment Co.,Ltd.2010年4月0.安全警示0.1 操作0.1.1 采煤机启动顺序：需严格按照本说明书的操作顺序操作；0.1.2 开动机器前，须发出警报，确认周边人员处于安全状态；0.1.3 机械设备和人身处于危险状况时，应迅速按动紧急停止按钮；0.1.4 采煤机司机必须就近操作，严禁司机远距离操作，防止采煤机滚筒截割支架顶梁和工作面输送机铲煤板；0.1.5进行滚筒检查、更换截齿作业时，必须先将截割部离合器手把处于“离”状态，防止机器误动作；0.1.6 采煤机长时间检修，必须将电控箱隔离开关手把处于“分”状态； 0.1.7 所有液压元件及其接合处，严禁在泄漏状态下工作。

0.2维修保养0.2.1易损件更换时，应保持液压系统清洁，加工配合面不许污染、划伤；0.2.2整机润滑按润滑图要求，由专人定期对各润滑点进行注油；0.2.3关键部位的紧固螺栓应加紧固力矩，并符合设计要求；0.2.4人员必须进入机器下方维修时，必须将工作面输送机处于“闭锁”状态，确保检修人员安全；0.2.5维修电气系统时，要严格按照警示牌“严禁带电开盖”操作。

先清扫外部，在周围空气相对湿度不大于90%(+25℃)的环境下，打开交流变频箱或电控箱，在高温及恶劣环境下尽量不要开箱；0.2.6维修电气系统时，严禁甩电气保护，确保机器的正常运转；0.2.7机械、电气系统裸露部份的护罩，应安全可靠。

0.3安标控制件应具有安全标志证书，且在有效期内。

1 设备概述1.1 主要用途及适用范围MG400/930-WD型交流电牵引采煤机（以下简称“采煤机”），采用多电动机驱动、横向布置的新型电牵引采煤机，总装机功率：930 kW，供电电压：3300 V，截割功率：2×400 kW，牵引功率：2×55 kW，采用机载交流变频调速、销轨式牵引，适用于2.0~4.2m，煤层倾角≤16°，煤质中硬或硬的综采工作面。

目录目录 ................................................................................................................................... - 1 - 第一部分电气系统简介.......................................................................................................... - 3 -1.机型................................................................................................................................... - 3 -2.机组的供电....................................................................................................................... - 3 -3.特点................................................................................................................................... - 3 -4.电气系统的基本配置....................................................................................................... - 4 -5.电气系统的监测、保护................................................................................................... - 5 - 第二部分电气控制系统的原理.............................................................................................. - 5 -1.电源部分:.......................................................................................................................... - 5 -2.采煤机的启动控制回路................................................................................................... - 6 -3.运输机控制回路............................................................................................................... - 6 -4.采煤机的控制及保护....................................................................................................... - 6 - 第三部分高压控制箱.............................................................................................................. - 7 -1.功能................................................................................................................................... - 7 -2.高压箱内部主要元器件的功能和参数........................................................................... - 7 - 第四部分牵引控制箱............................................................................................................ - 10 -1.功能................................................................................................................................. - 10 -2.控制箱内部主要元器件的功能和参数......................................................................... - 10 - 第五部分变频牵引控制系统................................................................................................ - 12 -1.牵引系统电源：............................................................................................................. - 13 -2.变频器工作原理：......................................................................................................... - 13 -3.变频装置参数：............................................................................................................. - 15 - 第六部分监控中心................................................................................................................ - 16 -1.监控中心结构组成......................................................................................................... - 16 -2.电源................................................................................................................................. - 16 -3.控制中心的接口............................................................................................................. - 16 -4.控制中心......................................................................................................................... - 17 -5.监测中心......................................................................................................................... - 18 -6.控制中心的保护设置和屏蔽......................................................................................... - 18 - 第七部分遥控系统功能及原理............................................................................................ - 19 -1.遥控器和端头站均有以下操作功能：......................................................................... - 20 -2.遥控系统工作原理：..................................................................................................... - 20 -3.遥控系统具有以下特点：............................................................................................. - 20 - 第八部分电气系统操作........................................................................................................ - 21 -1.警告................................................................................................................................. - 21 -2.系统运行操作................................................................................................................. - 22 - 第九部分参数显示器............................................................................................................ - 25 -1.参数显示器操作按钮..................................................................................................... - 25 -2.画面内容及保护设置..................................................................................................... - 25 - 第十部分维护...................................................................................................................... - 33 -1.日常检查（断电）......................................................................................................... - 33 -2.周检查............................................................................................................................. - 33 -3.月检查............................................................................................................................. - 33 - 附录A 变频装置使用指南.................................................................................................... - 35 -一.变频装置维修时的安全性能措施............................................................................... - 35 -二.变频装置特性及控制盘说明....................................................................................... - 36 -三.变频装置的故障跟踪................................................................................................... - 38 - 附录B 变频装置常见故障信息 .............................................................................................. - 39 -第一部分电气系统简介1.机型MGTY400/930—3.3DMG—滚筒式采煤机TY—太原400—单向截割功率930—装机总功率3.3—供电电压3300VD—电牵引2.机组的供电2.1 单电缆供电2.2 供电电缆：MCP 3×95+1×35+4×6 (控制芯线带金属屏蔽，用户自备。
