气动调节阀的结构和工作原理一、阀体结构：阀体是气动调节阀的主要部分，常见的结构有直通型、角型和三通型等。
直通型阀体具有流体通道直接通畅、流体阻力小的特点，适用于流量调节；角型阀体具有结构紧凑、占用空间小的特点，适用于压力和温度的调节；三通型阀体具有两个入口和一个出口的特点，适用于流量的分散或合并。
二、阀芯结构：阀芯是气动调节阀的主要控制部分，常见的结构有直行式、角行式、微调式和滚筒式等。
直行式阀芯沿阀体轴线方向移动，一般用于流量和温度的调节；角行式阀芯可通过旋转来调节流量和温度；微调式阀芯是一种特殊的阀芯，其调节范围较小，适用于对流量或温度进行微小调节。
三、作用器：作用器是气动调节阀的执行部分，其主要作用是将输入的信号转化为阀芯的运动，从而实现流量、压力、温度等参数的调节。
常见的作用器有气动活塞式和气动膜片式两种。
气动活塞式作用器由气缸和活塞两部分组成，通过气源的输入和输出来控制活塞的移动，进而控制阀芯的位置。
气动膜片式作用器由膜片和导向件组成，当输入的气源压力改变时，膜片的形变引起阀芯的运动。
四、附件：附件是气动调节阀的辅助部分，用于增强阀芯的动力和稳定性。
常见的附件有位置器、阻尼器、限位器和手动装置等。
位置器通过检测阀芯位置，将信号转化为阀芯的运动，以实现准确的调节。
阻尼器用于减小阀芯的运动速度，防止因过快的动作造成流量冲击和液压冲击。
限位器用于限制阀芯的运动范围，保护阀芯和阀座不受过大的压力和扭矩。
手动装置用于在自动控制失效或维护时，通过手动操作来控制阀芯的位置。
气动调节阀的工作原理是通过控制输入的气源压力来控制阀芯的位置，从而改变介质的流量、压力、温度等参数。
当输入气源压力改变时，作用器会对阀芯施加力，使阀芯产生运动。
阀芯的位置决定了流通通道的开启程度，从而控制介质的流量或压力。
当输入气源压力恢复到初始状态时，作用器上部的弹簧会将阀芯恢复到初始位置，介质的流量或压力也随之恢复到初始状态。
气动调节阀的结构和原理
气动调节阀是一种可以通过气动信号控制流体介质的流量、压力、温度等参数的调节阀。
它由执行机构、阀体、阀芯、阀座、导向机构等部分组成。
气动调节阀的结构主要包括：
1. 执行机构：执行机构将气动信号转化为机械动作，带动阀芯和阀座的开启和关闭。
2. 阀体：阀体是调节阀的主要部分，其内部有流体通道。
阀座和阀芯通常位于阀体内部，通过控制阀芯的位置来调节流体介质的通路。
3. 阀芯：阀芯是阀体内活动的零件，通常由柱状或圆柱状的构件组成。
阀芯与阀座紧密配合，可依靠阀芯的上下运动控制介质的流量。
4. 阀座：阀座是阀体内固定的部分，通常由金属或弹性材料制成。
它的形状与阀芯相呼应，通过与阀芯接触产生密封，控制流体的通道。
5. 导向机构：导向机构用于引导阀芯的运动轨迹，确保阀芯与阀座的良好配合。
气动调节阀的工作原理：
1. 当气动信号输入执行机构时，执行机构将气动信号转化为机械动作，推动阀芯与阀座分离或接触。
2. 当阀芯与阀座接触时，阀体内的流体介质通过阀芯与阀座之间的通道流过。
根据阀芯的位置，调节阀的开度大小，从而控制介质的流量或压力等参数。
3. 当气动信号停止或调节信号作用于执行机构方向变化时，阀
芯位置发生相应的变化，从而改变阀体内的通道大小，调整介质通路，实现对流体参数的调节。
通过控制气动信号的大小和方向，气动调节阀可以精确地控制流体介质的流量、压力、温度等参数，保证工业过程的正常运行和控制。
气动调节阀结构与原理气动调节阀是一种通过气动力来控制流体介质流量、压力和液位的调节装置。
它由阀体、阀瓣、执行器、气缸、位置调节机构等部件组成。
1. 阀体：阀体通常采用铸铁、碳钢、不锈钢等材料制成，具有较高的强度和耐腐蚀能力。
阀体内部设有阀座，阀座上有一个阀座孔，用以控制流体的流量。
2. 阀瓣：阀瓣是气动调节阀的关键部件，通常由金属制成，具有良好的耐磨损和耐腐蚀性能。
阀瓣的动作受到执行器的控制，能按照设定的信号实现开、关和调节流量的控制。
3. 执行器：执行器是用来控制阀瓣的开闭和调节的装置，一般由气缸、活塞和传感器组成。
它通过获取输入的控制信号，并将其转换为对阀瓣的运动的力和位移。
4. 气缸：气缸是执行器的核心部件，由气体活塞和气缸筒组成。
当气缸接收到气源信号时，气体活塞会在气缸筒内做往复运动，通过连接杆将力传递给阀瓣，实现流量和压力的调节。
5. 位置调节机构：位置调节机构用于测量和控制阀瓣的位置，在气动调节阀的工作过程中起到调节和控制流量的作用。
位置调节机构一般包括定位阀和位置传感器。
气动调节阀的工作原理如下：当气动调节阀接收到来自控制系统的压力信号时，信号会被传递给执行器，执行器接收到信号后会控制气缸的运动。
当气缸伸出时，连接杆将力传递给阀瓣，使其打开；当气缸缩回时，连接杆将力收回，阀瓣关闭。
通过改变气缸的长度来调节阀瓣的开度，进而控制流体介质的流量和压力。
在实际应用中，气动调节阀通常会配备位置传感器，用来监测阀瓣的位置并反馈给控制系统。
控制系统会根据位置传感器的反馈信号来调整气动调节阀的动作，从而实现更精确的流量调节和压力控制。
总之，气动调节阀通过气动力来控制流体介质的流量、压力和液位。
其结构由阀体、阀瓣、执行器、气缸和位置调节机构等部件组成。
它的工作原理是通过控制执行器的运动，使阀瓣开闭，进而实现对流体介质的精确调节和控制。
气动调节阀工作原理1. 引言气动调节阀是一种常用的工业自动控制装置，用于调节流体介质的流量、压力、温度等参数。
本文将介绍气动调节阀的工作原理，包括组成结构、工作原理和控制原理等内容。
2. 组成结构气动调节阀主要由执行器、阀体和控制装置等部分组成。
2.1 执行器执行器是气动调节阀的核心组件，其工作原理基于气动力学原理。
执行器包括以下几个关键部分：•活塞或膜片：执行器中的活塞或膜片作为驱动力的转换器，将气动信号转变为力或位移信号。
•气缸：气缸是执行器中的能量转换部分，通过气源提供的气体压力产生气压力或气动力，推动活塞或膜片实现阀门开闭。
•弹簧：弹簧通常用于执行器的复位，当气源压力消失时，弹簧将活塞或膜片恢复到原始位置。
2.2 阀体阀体是气动调节阀的主体部分，其主要作用是控制流体介质的流量或压力。
阀体中包括阀门、阀座和流道等关键组成部分。
•阀门：阀门可以是旋转门或直角门，通过执行器的推拉运动来实现阀门的开闭。
•阀座：阀座是阀门与流道之间的接触面，用于控制流体的通断。
•流道：流道是阀体中的通道，通过改变通道的大小和形状，来调节介质的流量。
2.3 控制装置控制装置是气动调节阀的控制单元，用于对执行器进行信号的输入和输出。
控制装置通常包括以下几个重要组成部分：•信号输入装置：用于接收来自仪表或自动控制系统的控制信号。
•接收阀：接收阀将来自信号输入装置的信号进行放大和调节，然后输出给执行器。
•位置传感器：位置传感器用于检测执行器当前的位置，并将位置信息反馈给控制装置。
3. 工作原理气动调节阀的工作原理基于控制装置对执行器的控制。
当控制装置接收到来自仪表或自动控制系统的信号后，会通过接收阀对执行器的活塞或膜片施加压力。
根据压力的变化，执行器将推动活塞或膜片，进而打开或关闭阀门。
3.1 阀门开启当控制装置向执行器发送信号时，气源提供的气体压力将作用于执行器的活塞或膜片。
活塞或膜片会受到气压力的推动，向相应的方向移动，从而将阀门逐渐打开。
气动调节阀的结构和原理气动调节阀是一种广泛应用于工业控制系统中的自动调节装置，它通过控制介质流量来实现对系统压力、流量、温度等参数的调节。
其结构和原理的了解对于工程师和技术人员来说至关重要。
一、气动调节阀的结构。
气动调节阀主要由阀体、阀盖、阀芯、阀座、执行机构等部分组成。
阀体是阀门的主体部分，通常由铸铁、碳钢、不锈钢等材料制成，具有良好的耐腐蚀性和耐磨损性。
阀盖用于连接执行机构和阀体，起到密封和固定的作用。
阀芯是调节介质流量的关键部件，其结构和形状会直接影响阀门的调节性能。
阀座则是阀芯的配套部件，用于保证阀门的密封性能。
执行机构是气动调节阀的动力来源，通常由气缸和气源接口组成，通过气源的压力来控制阀门的开合。
此外，还有配套的阀杆、密封圈、传感器等辅助部件。
二、气动调节阀的原理。
气动调节阀的原理是通过执行机构对阀芯的位置进行调节，从而改变介质的流通面积，实现对介质流量的调节。
当气源加压到执行机构时，气缸内的气压会推动阀芯向开启或关闭的方向移动，从而改变阀门的通径，使介质流量发生变化。
通过对执行机构的气压调节，可以实现对阀门开度的精确控制，从而实现对介质流量的精确调节。
三、气动调节阀的特点。
1. 灵活可靠，气动调节阀的执行机构响应速度快，控制精度高，适用于对介质流量进行精确调节的场合。
2. 耐高温高压，气动调节阀的阀体和阀芯通常采用耐高温高压的材料制成，能够适应高温高压的工作环境。
3. 适用范围广，气动调节阀适用于液体、气体等各种介质的调节，广泛应用于化工、石油、电力、冶金等行业。
四、气动调节阀的应用。
气动调节阀广泛应用于工业生产中的流体控制系统，如化工生产中的反应釜控制、石油化工中的裂解炉控制、电力行业中的锅炉控制等。
其精确的流量调节能力和稳定的性能，使其在工业自动化控制系统中扮演着重要角色。
总结，气动调节阀作为一种重要的工业控制装置，其结构和原理的了解对于工程师和技术人员来说至关重要。
通过对气动调节阀的结构和原理进行深入了解，可以更好地应用于实际工程中，提高工业生产的自动化水平和控制精度。
气动调节阀的结构和原理一、气动调节阀的结构1.阀体：阀体是气动调节阀的主要组成部分，通常由铸铁、碳钢、不锈钢等材料制成。
它的内部有通道，用于流体的流动。
2.阀芯：阀芯是气动调节阀的流体控制部分，它可以根据控制信号的变化来调整阀的开度。
常见的阀芯形状有直线型、角型和等百分比型。
3.气动执行机构：气动执行机构是气动调节阀的关键部件，它接收控制信号，通过将蓄气室内的气压转换为力推动阀芯的移动，从而改变阀的开度。
4.配套附件：配套附件包括定位器、传感器、调节装置等，用于配合气动调节阀的工作，提高控制精度和稳定性。
二、气动调节阀的工作原理当气动调节阀接收到控制信号后，气动执行机构会收到压力信号，将之转换为力，推动阀芯的移动。
当阀芯向上移动时，流道的通口面积变大，流体介质的流量增大；反之，阀芯向下移动时，流道的通口面积变小，流体介质的流量减小。
实际上，通过调节气动执行机构的输入气压、调整阀芯的行程，可以精确地控制阀的开度，从而实现对流体介质流量、压力等参数的调节。
三、气动调节阀的应用1.流量控制：气动调节阀可用于控制不同介质的流量，如气体、液体等。
2.压力控制：通过调节气动调节阀的开度，可以实现对流体介质的压力控制。
3.温度控制：气动调节阀可用于调节热媒、冷媒等介质的进出口温度，实现温度控制。
4.液位控制：气动调节阀可用于调节容器内流体的液位，实现液位控制。
5.流体分配：气动调节阀可用于将流体分配到不同的管道或系统中，实现流体的分配控制。
综上所述，气动调节阀具有结构简单、控制精度高、响应速度快等特点，在工业自动控制中起着重要的作用。

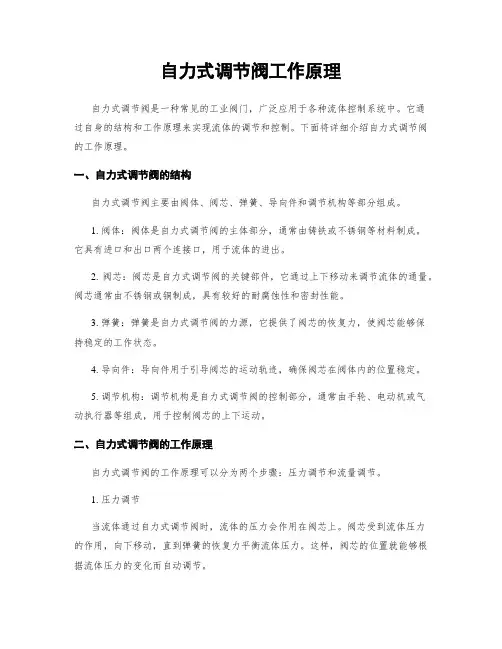

自力式调节阀工作原理自力式调节阀是一种常见的工业阀门，广泛应用于各种流体控制系统中。
它通过自身的结构和工作原理来实现流体的调节和控制。
下面将详细介绍自力式调节阀的工作原理。
一、自力式调节阀的结构自力式调节阀主要由阀体、阀芯、弹簧、导向件和调节机构等部分组成。
1. 阀体：阀体是自力式调节阀的主体部分，通常由铸铁或不锈钢等材料制成。
它具有进口和出口两个连接口，用于流体的进出。
2. 阀芯：阀芯是自力式调节阀的关键部件，它通过上下移动来调节流体的通量。
阀芯通常由不锈钢或铜制成，具有较好的耐腐蚀性和密封性能。
3. 弹簧：弹簧是自力式调节阀的力源，它提供了阀芯的恢复力，使阀芯能够保持稳定的工作状态。
4. 导向件：导向件用于引导阀芯的运动轨迹，确保阀芯在阀体内的位置稳定。
5. 调节机构：调节机构是自力式调节阀的控制部分，通常由手轮、电动机或气动执行器等组成，用于控制阀芯的上下运动。
二、自力式调节阀的工作原理自力式调节阀的工作原理可以分为两个步骤：压力调节和流量调节。
1. 压力调节当流体通过自力式调节阀时，流体的压力会作用在阀芯上。
阀芯受到流体压力的作用，向下移动，直到弹簧的恢复力平衡流体压力。
这样，阀芯的位置就能够根据流体压力的变化而自动调节。
当流体压力增加时，阀芯会向下移动，减小流体通量，从而降低系统的压力。
相反，当流体压力减小时，阀芯会向上移动，增大流体通量，从而提高系统的压力。
通过这种方式，自力式调节阀能够自动调节系统的压力，使其保持在设定的范围内。
2. 流量调节自力式调节阀还可以通过调节阀芯的位置来控制流体的流量。
当调节机构对阀芯施加力，使其上下移动时，阀芯的开度会发生变化，从而改变流体的通量。
当调节机构使阀芯向下移动时，阀芯的开度减小，流体通量减小。
相反，当调节机构使阀芯向上移动时，阀芯的开度增大，流体通量增大。
通过这种方式，自力式调节阀能够精确地控制流体的流量，满足系统对流量的要求。
三、自力式调节阀的应用自力式调节阀广泛应用于各种工业领域，特别是在化工、石油、电力、冶金等行业中。

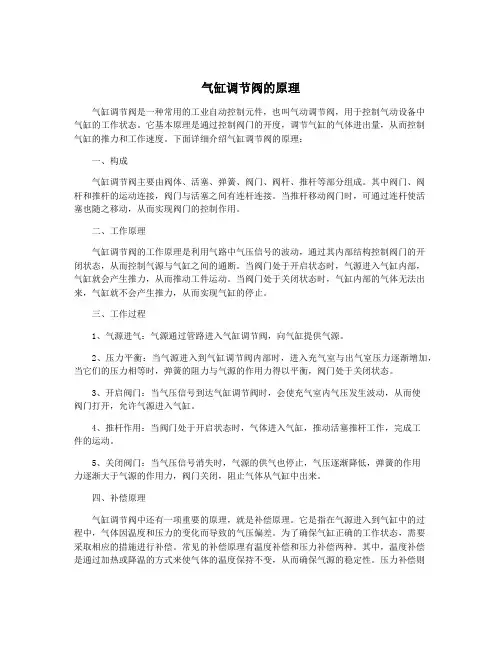

气缸调节阀的原理气缸调节阀是一种常用的工业自动控制元件，也叫气动调节阀，用于控制气动设备中气缸的工作状态。
它基本原理是通过控制阀门的开度，调节气缸的气体进出量，从而控制气缸的推力和工作速度。
下面详细介绍气缸调节阀的原理：一、构成气缸调节阀主要由阀体、活塞、弹簧、阀门、阀杆、推杆等部分组成。
其中阀门、阀杆和推杆的运动连接，阀门与活塞之间有连杆连接。
当推杆移动阀门时，可通过连杆使活塞也随之移动，从而实现阀门的控制作用。
二、工作原理气缸调节阀的工作原理是利用气路中气压信号的波动，通过其内部结构控制阀门的开闭状态，从而控制气源与气缸之间的通断。
当阀门处于开启状态时，气源进入气缸内部，气缸就会产生推力，从而推动工件运动。
当阀门处于关闭状态时，气缸内部的气体无法出来，气缸就不会产生推力，从而实现气缸的停止。
三、工作过程1、气源进气：气源通过管路进入气缸调节阀，向气缸提供气源。
2、压力平衡：当气源进入到气缸调节阀内部时，进入充气室与出气室压力逐渐增加，当它们的压力相等时，弹簧的阻力与气源的作用力得以平衡，阀门处于关闭状态。
3、开启阀门：当气压信号到达气缸调节阀时，会使充气室内气压发生波动，从而使阀门打开，允许气源进入气缸。
4、推杆作用：当阀门处于开启状态时，气体进入气缸，推动活塞推杆工作，完成工件的运动。
5、关闭阀门：当气压信号消失时，气源的供气也停止，气压逐渐降低，弹簧的作用力逐渐大于气源的作用力，阀门关闭，阻止气体从气缸中出来。
四、补偿原理气缸调节阀中还有一项重要的原理，就是补偿原理。
它是指在气源进入到气缸中的过程中，气体因温度和压力的变化而导致的气压偏差。
为了确保气缸正确的工作状态，需要采取相应的措施进行补偿。
常见的补偿原理有温度补偿和压力补偿两种。
其中，温度补偿是通过加热或降温的方式来使气体的温度保持不变，从而确保气源的稳定性。
压力补偿则是通过加装压力传感器等设备来检测气源压力变化，从而及时采取措施进行调整，保证气压稳定。
气动调节阀的结构和原理剖析1.执行机构：执行机构是气动调节阀的核心部分，它通常由一个活塞和一个推杆组成。
活塞的移动方向与阀门的运动方向垂直。
当活塞受到气动信号的作用时，会引起推杆的运动，从而控制阀门的开度。
2.调节机构：调节机构是控制气动信号输入的装置，它通常由一个调节阀和一个气动放大器组成。
调节阀用于调节气动信号的大小，而气动放大器用于增大气动信号的压力，使其能够推动执行机构。
3.阀门本体：阀门本体是控制流体通断的部分，它通常由阀座、阀瓣和阀杆组成。
阀座和阀瓣之间的间隙决定了阀门的开度大小，通过调节阀杆的上下运动，可以改变阀瓣与阀座之间的间隙，从而控制流体的通断。
4.连接部件：连接部件用于连接气动调节阀与管道系统，通常包括进口和出口管道、法兰、螺纹等。
1.输入气压信号：通过调节阀控制输入气压信号的大小，通常由供气系统提供压缩空气。
2.压缩空气进入气动放大器：当气压信号输入气动放大器时，气动放大器会根据信号的大小放大气动压力，从而增大执行机构的推力。
3.执行机构运动：气动信号经过气动放大器后，被传递到执行机构。
执行机构中的活塞会受到气动信号的作用力，从而引起推杆运动。
推杆的运动会使阀门本体中的阀瓣上下移动，改变阀门的开度。
4.控制流体的通断：通过控制阀瓣的开度，可以调节流体的通断。
当阀门完全开启时，流体可以畅通无阻；当阀门完全关闭时，流体无法通过。
通过以上的工作原理，气动调节阀可以实现对流体的精确调节和控制。
在实际应用中，可以根据需要调节气压信号的大小，从而调节阀门的开度，实现对流体流量、压力和温度的精确控制。
总结起来，气动调节阀的结构和工作原理可以归纳为：输入气压信号-气动放大器放大信号-推动执行机构运动-控制阀门开度-实现对流体的调节和控制。
这种结构简单、可靠，广泛应用于化工、石油、冶金、电力等领域的流体控制系统中。
气动调节阀的结构和原理气动调节阀是一种控制流体流量和压力的装置，通过气动执行机构将气压信号转换为阀芯运动，在调节阀的进口和出口之间形成阀门开度来控制流体的通断和调节。
本文将详细介绍气动调节阀的结构和工作原理。
一、气动调节阀的结构气动调节阀的结构主要由阀体、阀芯、活塞、气动执行器和配管组成。
1.阀体：阀体是气动调节阀的主要组成部分，一般采用铸造或锻造而成，通常具有高强度、耐腐蚀性和密封性能好的特点。
2.阀芯：阀芯是气动调节阀的关键部件之一，负责控制流体的通断和调节。
阀芯通常呈圆柱形，安装在阀体内部的流道上，可以根据气动执行机构的指令上下移动，从而改变流道的通断程度。
3.活塞：活塞是气动调节阀中的另一重要部件，也是连接阀芯和气动执行机构之间的机械传动部件。
活塞通常呈圆柱形，与阀芯相连，通过气动执行机构的压力变化，驱动活塞上下运动，从而带动阀芯的移动。
4.气动执行机构：气动执行机构是实现气动调节阀控制功能的关键部分，通常由气缸、活塞和气源组成。
当气源输入到气缸内部，气缸的活塞会受到气压力的作用，带动活塞和阀芯运动。
5.配管：配管是将气源和气动执行机构之间进行连接的管道系统，通常由管道、接头和阀门组成。
配管的设计和布置对气动调节阀的工作性能有很大的影响，需要根据具体的应用场景进行合理的设计。
二、气动调节阀的工作原理气动调节阀的工作原理主要包括控制信号的输入、气动执行机构的工作和阀芯的调节。
1.控制信号的输入：控制信号一般由外部控制系统发送给气动调节阀，可以是4-20mA电信号、0-10V电信号或数字信号等。
根据不同的控制要求和信号类型，可以选择不同的控制器和信号转换装置。
2.气动执行机构的工作：当控制信号进入气动执行机构时，通过气缸内部的阀门和活塞的协同作用，将气压信号转换为阀芯的运动。
-当控制信号的压力变化时，气动执行机构会根据信号的大小和方向，调整气缸内部的阀门位置，进一步调整阀芯的运动。
-当气压输入气缸的上方时，活塞会被推向下方，进而带动阀芯向下运动，从而增加流道的通断程度。
气动调节阀的结构和原理气动调节阀是一种通过气源控制阀芯位置以调节介质流量或压力的阀门，具有结构简单、响应速度快、可靠性高等特点。
它广泛应用于化工、石油、电力、冶金、制药等工业领域，是流体控制系统中不可或缺的重要组成部分。
一、气动调节阀的结构1.阀体：气动调节阀的阀体通常由钢、铸铁、不锈钢等材料制成，具有较强的耐压、耐腐蚀能力。
阀体内部通道的形状、长度和直径对介质流动的影响很大，通常经过精密设计和加工。
2.阀芯：阀芯是气动调节阀的关键部件，其位置的改变直接影响介质流量或压力的调节。
阀芯通常采用锥形、球形或圆柱形设计，材质选择带有良好的耐磨损性能和尺寸稳定性。
3.气动执行器：气动执行器是气动调节阀的动力装置，通常由气缸、阀杆、活塞等组成，通过气源的输入输出控制阀芯的位置。
气动执行器有单作用和双作用两种形式，单作用气动执行器只有一侧带气室，阀芯只能做单向调节；而双作用气动执行器则两侧均带气室，可实现双向调节。
4.位置调节装置：位置调节装置用于手动或自动控制气动调节阀的阀芯位置，通常包括手轮、手柄、行程开关、限位器等。
手动调节时可直接使用手轮或手柄旋转，自动调节时则通过行程开关和限位器实现对阀芯位置的实时监控和控制。
二、气动调节阀的工作原理气动调节阀的工作原理是通过气源的输入控制阀芯的位置，从而调节介质流量或压力。
具体工作原理如下：1.气源输入：气源通过气管连接气动执行器的气室，通过调节气源的压力和流量，控制气动执行器的动作。
2.阀芯位置调节：当气源输入时，气动执行器内的气压会推动阀芯向开启或关闭方向移动，改变介质通道的大小，从而实现介质流量或压力的调节。
3.反馈控制：气动调节阀通常会配置位置传感器或行程开关，实现对阀芯位置的实时监测和反馈控制。
当阀芯位置偏离设定值时，反馈控制系统会通过控制气源的输出来调整阀芯位置，保持介质流量或压力的稳定。
4.手动调节：气动调节阀也可以通过手动操作来调节阀芯位置，通常通过手轮、手柄等位置调节装置来实现。
气动调节阀的执行机构
气动执行器是气动调节阀上的重要部件，决定着气动调节阀整体的执行效率，因此，其对气动调节阀来说都意义重大。
下面简单的介绍一下气动调节阀的基本构成。
气动调节阀是由气动执行其和调节机构两个部分组成。
调节机构就是调节阀，其与大多数调节阀门构造大致相同，不同之处主要还是在执行机构方面。
气动执行机构其实也属于调节部分，可以根据控制信号的大小，产生相应的推力，推动气动调节阀动作。
在执行机构推力的作用下，调节阀产生一定的位移或转角，直接调节流体的流量。
气动调节阀的气动装置主要由气缸、活塞、齿轮轴、端盖、密封件、螺丝等组成。
成套气动装置还应该包括开度指示、行程限位、电磁阀、定位器、气动元件、手动机构、信号反馈等部件组成。
气动阀门对管道介质的调节是目前比较典型的类型，而说到这种阀门装置，现在的调节阀装置一般都使用到了城市管道系统和工业输送管道中，用于起到对介质的流量调节和流向控制，而目前的气动调节阀就是主流的一种，其实这是一类加入了气动执行机构的阀门种类有很多，如气动球型阀、气动蝶型阀等都是主要的一种。
而说到这种接入了气动执行机构的气动调节阀，其实在管道系统中的使用已经逐渐的超越了单一的切断阀门，由于现在的管道介质输送需要更多的是对于介质流量以及流向上的调节，而单一的截断，阀门本身就是截断和密封类型的装置，所以现在阀门也逐渐朝着自动化截断的方向发展了。
而通过气动装置的加入作用和使用，使得现在的气动调节阀在管道系统中能起到稳定的自动化调节的作用，这样的作用比起以前的阀门有非常大的优势，这也造成了目前的气动调节阀随着管道调节越来越频繁而得到了大力的发展。
文章来源于网络，如有侵权或违规，请联系我们进行删改。
气动调节阀的结构和原理气动调节阀是一种通过气压力驱动来改变阀门位置，从而调节介质流量或压力的阀门。
它采用气动执行器作为执行机构，通过接收来自控制系统的信号，将阀门的位置调整到所需位置，实现介质流量的调节。
气动调节阀在工业生产中被广泛应用，特别是在需要对介质进行精确控制的场合。
一、气动调节阀的结构气动调节阀的结构一般包括阀体、阀座、阀芯、执行器和附件等部件。
1.阀体：气动调节阀的阀体一般为铸钢、高强度合金钢或不锈钢材质，具有优良的耐压性和耐腐蚀性。
阀体内部一般有导流通道，用于引导介质流动，并设置有阀座和阀芯的安装位置。
2.阀座：阀座是控制介质流通的关键部件，它与阀芯配合形成关闭密封，阀座一般采用耐磨、耐腐蚀的材质，以保证阀门的长期使用寿命。
3.阀芯：阀芯是气动调节阀的主动部件，它负责调节介质的通断和流量。
阀芯的结构和形状会影响阀门的流体特性和流态特性，一般采用单阀芯或双阀芯结构。
4.执行器：执行器是气动调节阀的关键部件，它接收来自控制系统的信号，通过气动驱动将阀门的位置调整到所需位置。
执行器的类型有气动膜片执行器、气缸式执行器和液压执行器等。
5.附件：气动调节阀的附件包括位置传感器、手动操作装置、气动控制阀等，用于对阀门的位置、工作状态进行监测和控制。
二、气动调节阀的原理气动调节阀的工作原理基本上是通过控制气压信号来改变阀门位置，从而实现介质流量或压力的调节。
其工作过程主要包括定位、调节和反馈等步骤。
1.定位：当气动调节阀接收到来自控制系统的信号时，执行器通过气压信号驱动，将阀门的位置调整到所需位置，即定位到控制系统发来的指令位置。
2.调节：一旦阀门定位到指定位置后，气动调节阀就开始对介质进行调节，通过改变阀门的开度来调节介质的流量或压力。
这一过程是根据传感器检测到的介质参数信号，执行器实时调整阀门位置，使介质流量或压力保持在设定值范围内。
3.反馈：气动调节阀在工作过程中会不断接收来自传感器的反馈信号，执行器会根据传感器反馈的信息，实时调整阀门的位置，以确保介质流量或压力的稳定控制。
气动调节阀的结构和原理
气动调节阀是一种常见的工业用阀门，它通过空气的压力调节介质的流量和压力。
下面将介绍气动调节阀的结构和工作原理。
结构：
1. 阀体：气动调节阀的主要部件，通常由金属材料制成，具有较强的强度和耐磨损性能。
2. 阀座和阀瓣：阀座位于阀体的中间位置，通过与阀瓣组合实现介质的截断或调节；阀瓣则是通过与阀座接触来控制介质流量的。
3. 驱动装置：通常采用气动执行器（如气动活塞或气动齿轮等）来提供动力，驱动阀瓣的运动。
4. 传感器：用于检测介质的压力、流量等参数，将信号传送给驱动装置，从而实现自动调节。
工作原理：
当气动调节阀处于关闭状态时，阀座与阀瓣完全接触，阻止了介质的进出。
当信号传感器检测到要求调节的参数时，传递给气动执行器，驱动装置接收到信号后，会通过压缩空气来推动阀瓣的移动。
如果需要调节介质流量，气动执行器会根据信号调整推动力的大小，使阀瓣相对于阀座偏离一定的距离，从而在阀门开口处形成一个缝隙，让介质通过。
根据介质流量的要求，调整推动力的大小，可以实现阀门的中等或大流量。
同时，气动调节阀还可以通过阀瓣的偏移来调节介质的压力。
当调节阀需要增加压力时，推动力会使阀瓣与阀座接触更紧密，减小阀门开口的缝隙，从而减少介质流过缝隙的面积，增加流速和压力。
相反，如果要降低压力，则减小推动力，阀瓣与阀座之间的缝隙增大，减小介质流速和压力。
综上所述，气动调节阀的结构主要包括阀体、阀座、阀瓣、驱动装置和传感器等部件，工作原理是通过气动执行器的推动力来控制阀瓣的位置，从而调节介质的流量和压力。
