常用绝缘子技术参数

绝缘子参数含义及耐压标准绝缘子作为输电线路中重要的组成部分，其性能参数及耐压标准对于电力系统的安全稳定运行具有至关重要的作用。

本文将对绝缘子参数的含义以及耐压标准进行详细介绍，希望能够为相关领域的从业人员提供一定的参考。

一、绝缘子参数的含义1. 破坏拉力：绝缘子在受力过程中发生破坏时所承受的最大拉力。

2. 饱和拉力：绝缘子在受到外部载荷作用时，其表观弹性模量达到极限状态时的拉力。

3. 耐电压：绝缘子在额定工作电压下，能够长期保持不发生击穿的电压值。

4. 破坏压强：绝缘子在受力过程中发生破坏时承受的最大压力。

5. 耐电压比：绝缘子的破坏电压与其额定电压之比，是衡量绝缘子耐压性能的重要指标。

二、绝缘子耐压标准1. 污秽等级：根据绝缘子表面的污秽程度划分为不同的等级，通常分为Ⅰ、Ⅱ、Ⅲ三个等级。

不同污秽等级的绝缘子，在相同工作条件下其额定电压值是不同的，污秽等级越高，绝缘子的额定电压值越低。

2. 海拔高度：不同海拔高度的地区，由于大气压力和空气密度的不同，对绝缘子的耐压性能会有影响。

在设计和选型时需要根据实际海拔高度进行修正。

3. 环境温度：环境温度的升高会导致绝缘子的介电强度下降，因此在不同的环境温度下，绝缘子的耐压标准也会有所不同。

4. 湿度：高湿度环境会导致绝缘子表面污秽，从而影响其耐压性能。

因此在潮湿环境下，需要进行相应的降额处理。

5. 震动载荷：绝缘子在受到风、冰、地震以及输电线路本身振动等因素作用下，其受力情况会有所变化。

因此在设计绝缘子时需要考虑不同震动载荷下的耐压标准。

三、绝缘子耐压标准的重要性绝缘子的耐压标准直接关系到电力系统的安全稳定运行。

合理的耐压标准能够保证绝缘子在不同工作条件下能够稳定可靠地运行，确保输电线路的安全运行。

在设计、选型和使用过程中，必须严格按照相关的绝缘子耐压标准进行执行，以确保电力系统的安全可靠。

四、结语绝缘子作为输电线路中不可或缺的重要部分，其性能参数和耐压标准直接关系到电力系统的安全运行。

1绝缘子的类型架空电力线路的导线，是利用绝缘子和金具连接固定在杆塔上的。

用于导线与杆塔绝缘的绝缘子，在运行中不但要承受工作电压的作用，还要受到过电压的作用，同时还要承受机械力的作用及气温变化和周围环境的影响，所以绝缘子必须在良好的绝缘性能和一定的机械强度。

通常，绝缘子表面被做成波纹形的。

这是因为：一是可以增加绝缘子的泄露距离(又称爬电距离)，同时每个波绞又能起到阻断电弧的作用；二是当下雨时，从绝缘子上流下的污水不会直接从绝缘子上部流到下部，避免形成污水柱造成短路事故，起到阻断污水水流的作用；三是当空气中的污秽物质落到绝缘子上时，由于绝缘子波绞的凹凸不平，污秽物质将不能均匀地附在绝缘子上，在一定程度上提高了绝缘子的抗污能力。

架空电力线路用绝缘子种类很多，他可以根据绝缘子的结构型式、绝缘介质、连接方式和承载能力的大小来分类。

结构型式：盘形绝缘子、棒形绝缘子绝缘介质：瓷质绝缘子、玻璃绝缘子、半导体釉绝缘子、复合绝缘子连接方式：球型绝缘子、槽型绝缘子装置场环境、户内绝缘子、户外绝缘子。

承载能力：5kN、10kN、12kN、40kN、60kN、70kN、100kN、120kN、160kN、210kN、300kN、420kN、550kN...2针式柱式绝缘子针式绝缘子主要用于直线杆和角度较小的转角杆支持导线，分为高压、低压两种。

按材料分针式瓷质绝缘子与针式复合绝缘子。

绝缘子型号说明：P——普通型针式绝缘子；PQ1——加强绝缘1型（中污型）针式绝缘子；PQ2——加强绝缘2型（特重污型）针式绝缘子；FPQ——代表复合针式防污型绝缘子；B——瓷件侧槽以上部位，除承烧面外，全部上半导体釉；T——带脚，铁担；M——长脚；L——不带脚，瓷件与脚螺纹连接；LT——带脚，瓷件与脚螺纹连接，铁担；破折号后的数字10表示额定电压10kV；T后的数字16、20表示下端螺纹直径。

如：P-15T16，P表示普通型针式绝缘子，15表示额定电压15kV，16表示下端螺纹直径16mm。

悬式瓷绝缘子1 用途：接触网中悬挂附加导线用。

※.2 性能：图1为防污型耳环悬式绝缘子，双层伞型，应包括铁帽球窝、扁钢脚及弹簧销。

图2为防污型杵头悬式绝缘子，双层伞型，应包括铁帽球窝、球头钢脚及弹簧销。

2.1.1尺寸及规格（见表1）表1类型尺寸防污耳环悬式绝缘子防污杵头悬式绝缘子D×H（mm）254×146 254×146d（mm）17φ（mm）192.1.2主要机电性能（见表2）表2类型机电性能防污耳环悬式绝缘子防污杵头悬式绝缘子额定电压（kV）25 25工频干闪电压有效值（kV）≥90 ≥90工频湿闪电压有效值（kV）≥45 ≥45工频击穿电压有效值（kV）≥110 ≥11050％全波冲击闪络电压峰值（kV）≥130 ≥130 抗拉机电破坏负荷（kN）70 70公称泄漏距离（mm）≥400 ≥4003其他技术要求3.1 打击破坏负荷不小于565N.cm。

3.2 1h机电负荷（试验值）为52.5kN。

4 由投标人提供绝缘子的结构尺寸图纸（包括组成零件的各部件的名称、材料、重量、尺寸等）及必要的说明、绝缘子与吊环及杵座鞍子的连接图。

5 由铁件、涂釉瓷件和钢脚组成，单件重量不超过7 kg。

铁件表面采用热浸镀锌防腐，其技术要求必须符合TB/T2073-98中三级镀锌的标准或JB/T8177。

镀锌层检验方法比照SD218《电力金具制造质量标准－钢铁件热镀锌层》的规定进行。

6瓷件采用高强瓷，并逐件进行红外线探伤检测。

7瓷釉颜色：白色8检查、试验、验收抽样方案及判别依据GB11030－89。

9技术文件9.1投标人提供制造厂的生产情况、产品样本、及相关产品的现场使用情况。

9.2当供货时，投标人应写明规格名称、附加质量良好的弹簧销子。

10质量保证10.1投标人应随生产过程提供必要的质量记录。

10.2产品制造应具有良好的生产条件、工艺装备、检测设备和试验设备。

10.3绝缘子的加工及金属件表面防腐处理应严格按照本技术规格书及相关标准执行。

复合针式绝缘子技术参数表一、FPQ型号概述1. FPQ型复合针式绝缘子是一种新型的高压绝缘子，主要用于输电线路上的绝缘支撑。

该产品采用先进的复合材料制造技术，具有良好的绝缘性能和机械强度，适用于高海拔、高污染和高风压地区的输电线路。

二、FPQ型号技术参数1. 额定电压：FPQ型绝缘子的额定电压范围为10kV-1000kV，可满足不同电压等级的输电线路需求。

2. 抗拉强度：FPQ型绝缘子的抗拉强度经过严格测试，符合国际标准要求，具有良好的机械强度和抗拉性能。

3. 绝缘性能：FPQ型绝缘子采用优质的复合材料制造，具有优异的绝缘性能，防止漏电和绝缘击穿现象的发生。

4. 雨水湿润耐电迟滞：FPQ型绝缘子外罩采用特殊材料处理，经过特殊表面处理工艺，具有良好的雨水湿润耐电迟滞性能。

5. 抗污性能：FPQ型绝缘子表面光滑，不易积灰，具有较好的抗污性能，适用于高污染地区的输电线路。

6. 耐候性能：FPQ型绝缘子采用耐候材料制造，能够长期在恶劣气候条件下保持良好的性能。

三、FPQ型号应用范围1. FPQ型复合针式绝缘子适用于各种电压等级的输电线路、变电站和开关站，可满足不同环境条件下的绝缘支撑需求。

2. 特别适用于高海拔、高风压和高污染地区的输电线路，能够保证输电线路的安全可靠运行。

四、FPQ型号产品优势1. 技术先进：FPQ型复合针式绝缘子采用先进的复合材料制造技术，具有优异的性能和可靠性。

2. 适用范围广：FPQ型绝缘子适用于各种环境条件下的输电线路，满足不同电压等级的绝缘支撑需求。

3. 优异的绝缘性能：FPQ型绝缘子具有良好的绝缘性能和耐候性能，能够长期在恶劣环境条件下保持稳定的电气性能。

4. 良好的机械强度：FPQ型绝缘子经过严格的机械性能测试，具有良好的抗拉强度和抗风压性能。

5. 长寿命：FPQ型绝缘子采用优质材料制造，经过严格的质量控制，具有较长的使用寿命。

五、FPQ型号用户须知1. 使用前须仔细阅读产品说明书，确保安装、使用和维护符合规范要求。

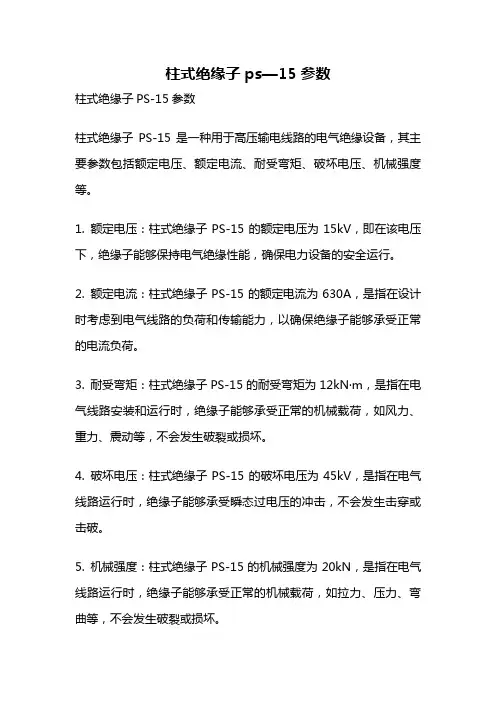

柱式绝缘子ps—15参数
柱式绝缘子PS-15参数
柱式绝缘子PS-15是一种用于高压输电线路的电气绝缘设备，其主要参数包括额定电压、额定电流、耐受弯矩、破坏电压、机械强度等。

1. 额定电压：柱式绝缘子PS-15的额定电压为15kV，即在该电压下，绝缘子能够保持电气绝缘性能，确保电力设备的安全运行。

2. 额定电流：柱式绝缘子PS-15的额定电流为630A，是指在设计时考虑到电气线路的负荷和传输能力，以确保绝缘子能够承受正常的电流负荷。

3. 耐受弯矩：柱式绝缘子PS-15的耐受弯矩为12kN·m，是指在电气线路安装和运行时，绝缘子能够承受正常的机械载荷，如风力、重力、震动等，不会发生破裂或损坏。

4. 破坏电压：柱式绝缘子PS-15的破坏电压为45kV，是指在电气线路运行时，绝缘子能够承受瞬态过电压的冲击，不会发生击穿或击破。

5. 机械强度：柱式绝缘子PS-15的机械强度为20kN，是指在电气线路运行时，绝缘子能够承受正常的机械载荷，如拉力、压力、弯曲等，不会发生破裂或损坏。

柱式绝缘子PS-15是一种重要的电力设备，其参数的设计和选择直接关系到电气线路的安全运行和可靠性。

在使用和维护过程中，需要注意绝缘子的清洁和检查，及时发现和处理可能存在的损坏或缺陷，确保电力设备的正常运行。

绝缘子（2）线路和发电厂、变电所设备外绝缘各污秽等级和对应盐密、爬电比距。

（3）常用绝缘子主要数据：35 FXBW2-500/300 3 500 300 24 4450±50 4000 12000 2250 1300 78036 FXBW3-500/300 3 500 300 24 4030±50 3600 13750 2050 1300 78037 FXBW4-500/300 3 500 300 24 4450±50 4000 13750 2250 1300 780表7-3 保定厂棒形悬式复合绝缘子技术性能指标产品型号额定电压(kV)额定机械拉伸负荷(kN)最小电弧距离(mm)结构高度(mm)爬电距离(mm)雷电全波冲击试验电压(kV)操作冲击湿试验电压(kV)1min工频湿试验电压(kV)端部附件耐受50%闪络耐受50%闪络耐受50%闪络联接标记markFXBW-35/70 35 70 470 680 770 ≥230 ＞260 / / ≥120 ＞160 16 FXBW-66/70 66 70 730 940 1452 ≥410 ＞440 / / ≥200 ＞250 16 FXBW-110/70 110 70 1030 1240 2420 ≥550 ＞580 / / ≥270 ＞340 16 FXBW-110/100 110 100 1010 1240 2420 ≥550 ＞580 / / ≥270 ＞340 16 FXBW-110/120 110 120 1010 1240 2420 ≥550 ＞580 / / ≥270 ＞340 16 FXBW-110/160 110 160 1000 1290 2420 ≥550 ＞580 / / ≥270 ＞340 20 FXBW-220/100 220 100 1910 2150 4840 ≥1000 ＞1175 / / ≥560 ＞650 16 FXBW-220/120 220 120 1910 2150 4840 ≥1000 ＞1175 / / ≥560 ＞650 16 FXBW-220/160 220 160 1900 2210 4840 ≥1000 ＞1175 / / ≥560 ＞650 20 FXBW-500/100 500 100 4110 4360 11000 ≥2050 ＞2400 ＞1240 ＞1550 ≥740 ＞1425 16 FXBW-500/120 500 120 4100 4360 11000 ≥2050 ＞2400 ＞1240 ＞1550 ≥740 ＞1425 16 FXBW-500/160 500 160 4050 4360 11000 ≥2050 ＞2400 ＞1240 ＞1550 ≥740 ＞1425 20 FXBW-500/180 500 180 **** **** 11000 ≥2050 ＞2400 ＞1240 ＞1550 ≥740 ＞1425 20 FXBW-500/210 500 210 4050 4360 11000 ≥2050 ＞2400 ＞1240 ＞1550 ≥740 ＞1425 20 FXBW-500/240 500 240 4320 4680 9450 ≥2050 ＞2550 ＞1240 ＞1675 ≥740 ＞1550 24 FXBW -500/300 500 300 4320 4680 9450 ≥2050 ＞2550 ＞1240 ＞1675 ≥740 ＞1550 24 注：按部颁标准规定要求，将原复合绝缘子HXS2型号改为FXBW。

xp-7绝缘子技术参数
XP-7绝缘子是一种用于输电线路的绝缘设备，其技术参数通常包括以下几个方面：
1. 额定电压，XP-7绝缘子的额定电压是指其设计使用的最大电压值，通常以千伏（kV）为单位。

这个参数决定了绝缘子能够承受的最大电压。

2. 防污闪电电压，这是指绝缘子在受到污秽和闪电冲击时能够安全运行的电压值。

通常也以千伏为单位。

3. 额定机械载荷，绝缘子需要能够承受来自风载荷、冰载荷等外部机械力的作用，额定机械载荷是指绝缘子设计能够承受的最大机械载荷。

4. 绝缘子串长，绝缘子串长是指绝缘子串的长度，通常以毫米（mm）为单位。

绝缘子串长的大小会影响绝缘子的绝缘性能和机械强度。

5. 杆距，绝缘子的杆距是指绝缘子两端连接的支柱或横担之间
的距离，通常以毫米为单位。

杆距的大小会影响绝缘子在输电线路上的安装方式和使用效果。

以上是XP-7绝缘子的一些常见技术参数，这些参数通常会根据具体的使用环境和要求而有所不同。

希望以上回答能够满足你的要求。
