常用绝缘子技术参数讲解

绝缘子参数含义及耐压标准绝缘子作为输电线路中重要的组成部分，其性能参数及耐压标准对于电力系统的安全稳定运行具有至关重要的作用。

本文将对绝缘子参数的含义以及耐压标准进行详细介绍，希望能够为相关领域的从业人员提供一定的参考。

一、绝缘子参数的含义1. 破坏拉力：绝缘子在受力过程中发生破坏时所承受的最大拉力。

2. 饱和拉力：绝缘子在受到外部载荷作用时，其表观弹性模量达到极限状态时的拉力。

3. 耐电压：绝缘子在额定工作电压下，能够长期保持不发生击穿的电压值。

4. 破坏压强：绝缘子在受力过程中发生破坏时承受的最大压力。

5. 耐电压比：绝缘子的破坏电压与其额定电压之比，是衡量绝缘子耐压性能的重要指标。

二、绝缘子耐压标准1. 污秽等级：根据绝缘子表面的污秽程度划分为不同的等级，通常分为Ⅰ、Ⅱ、Ⅲ三个等级。

不同污秽等级的绝缘子，在相同工作条件下其额定电压值是不同的，污秽等级越高，绝缘子的额定电压值越低。

2. 海拔高度：不同海拔高度的地区，由于大气压力和空气密度的不同，对绝缘子的耐压性能会有影响。

在设计和选型时需要根据实际海拔高度进行修正。

3. 环境温度：环境温度的升高会导致绝缘子的介电强度下降，因此在不同的环境温度下，绝缘子的耐压标准也会有所不同。

4. 湿度：高湿度环境会导致绝缘子表面污秽，从而影响其耐压性能。

因此在潮湿环境下，需要进行相应的降额处理。

5. 震动载荷：绝缘子在受到风、冰、地震以及输电线路本身振动等因素作用下，其受力情况会有所变化。

因此在设计绝缘子时需要考虑不同震动载荷下的耐压标准。

三、绝缘子耐压标准的重要性绝缘子的耐压标准直接关系到电力系统的安全稳定运行。

合理的耐压标准能够保证绝缘子在不同工作条件下能够稳定可靠地运行，确保输电线路的安全运行。

在设计、选型和使用过程中，必须严格按照相关的绝缘子耐压标准进行执行，以确保电力系统的安全可靠。

四、结语绝缘子作为输电线路中不可或缺的重要部分，其性能参数和耐压标准直接关系到电力系统的安全运行。

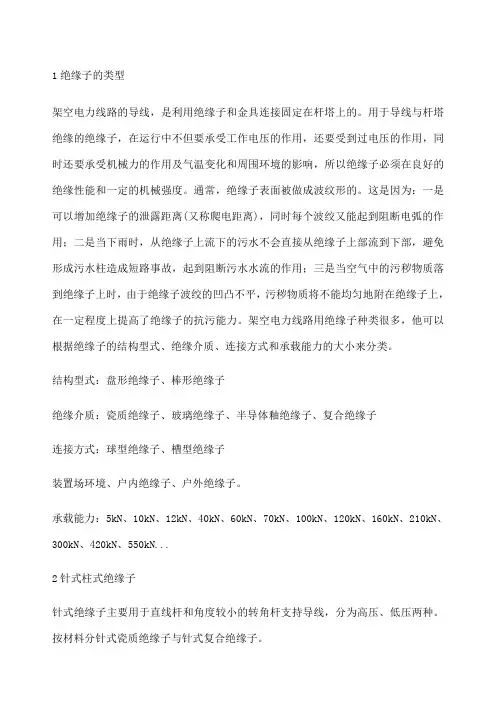

1绝缘子的类型架空电力线路的导线，是利用绝缘子和金具连接固定在杆塔上的。

用于导线与杆塔绝缘的绝缘子，在运行中不但要承受工作电压的作用，还要受到过电压的作用，同时还要承受机械力的作用及气温变化和周围环境的影响，所以绝缘子必须在良好的绝缘性能和一定的机械强度。

通常，绝缘子表面被做成波纹形的。

这是因为：一是可以增加绝缘子的泄露距离(又称爬电距离)，同时每个波绞又能起到阻断电弧的作用；二是当下雨时，从绝缘子上流下的污水不会直接从绝缘子上部流到下部，避免形成污水柱造成短路事故，起到阻断污水水流的作用；三是当空气中的污秽物质落到绝缘子上时，由于绝缘子波绞的凹凸不平，污秽物质将不能均匀地附在绝缘子上，在一定程度上提高了绝缘子的抗污能力。

架空电力线路用绝缘子种类很多，他可以根据绝缘子的结构型式、绝缘介质、连接方式和承载能力的大小来分类。

结构型式：盘形绝缘子、棒形绝缘子绝缘介质：瓷质绝缘子、玻璃绝缘子、半导体釉绝缘子、复合绝缘子连接方式：球型绝缘子、槽型绝缘子装置场环境、户内绝缘子、户外绝缘子。

承载能力：5kN、10kN、12kN、40kN、60kN、70kN、100kN、120kN、160kN、210kN、300kN、420kN、550kN...2针式柱式绝缘子针式绝缘子主要用于直线杆和角度较小的转角杆支持导线，分为高压、低压两种。

按材料分针式瓷质绝缘子与针式复合绝缘子。

绝缘子型号说明：P——普通型针式绝缘子；PQ1——加强绝缘1型（中污型）针式绝缘子；PQ2——加强绝缘2型（特重污型）针式绝缘子；FPQ——代表复合针式防污型绝缘子；B——瓷件侧槽以上部位，除承烧面外，全部上半导体釉；T——带脚，铁担；M——长脚；L——不带脚，瓷件与脚螺纹连接；LT——带脚，瓷件与脚螺纹连接，铁担；破折号后的数字10表示额定电压10kV；T后的数字16、20表示下端螺纹直径。

如：P-15T16，P表示普通型针式绝缘子，15表示额定电压15kV，16表示下端螺纹直径16mm。

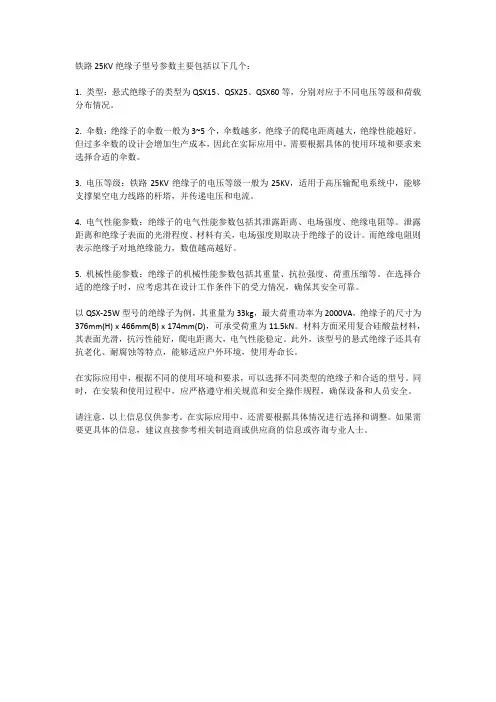

铁路25KV绝缘子型号参数主要包括以下几个：1. 类型：悬式绝缘子的类型为QSX15、QSX25、QSX60等，分别对应于不同电压等级和荷载分布情况。

2. 伞数：绝缘子的伞数一般为3~5个，伞数越多，绝缘子的爬电距离越大，绝缘性能越好。

但过多伞数的设计会增加生产成本，因此在实际应用中，需要根据具体的使用环境和要求来选择合适的伞数。

3. 电压等级：铁路25KV绝缘子的电压等级一般为25KV，适用于高压输配电系统中，能够支撑架空电力线路的杆塔，并传递电压和电流。

4. 电气性能参数：绝缘子的电气性能参数包括其泄露距离、电场强度、绝缘电阻等。

泄露距离和绝缘子表面的光滑程度、材料有关，电场强度则取决于绝缘子的设计。

而绝缘电阻则表示绝缘子对地绝缘能力，数值越高越好。

5. 机械性能参数：绝缘子的机械性能参数包括其重量、抗拉强度、荷重压缩等。

在选择合适的绝缘子时，应考虑其在设计工作条件下的受力情况，确保其安全可靠。

以QSX-25W型号的绝缘子为例，其重量为33kg，最大荷重功率为2000VA，绝缘子的尺寸为376mm(H) x 466mm(B) x 174mm(D)，可承受荷重为11.5kN。

材料方面采用复合硅酸盐材料，其表面光滑，抗污性能好，爬电距离大，电气性能稳定。

此外，该型号的悬式绝缘子还具有抗老化、耐腐蚀等特点，能够适应户外环境，使用寿命长。

在实际应用中，根据不同的使用环境和要求，可以选择不同类型的绝缘子和合适的型号。

同时，在安装和使用过程中，应严格遵守相关规范和安全操作规程，确保设备和人员安全。

请注意，以上信息仅供参考。

在实际应用中，还需要根据具体情况进行选择和调整。

如果需要更具体的信息，建议直接参考相关制造商或供应商的信息或咨询专业人士。

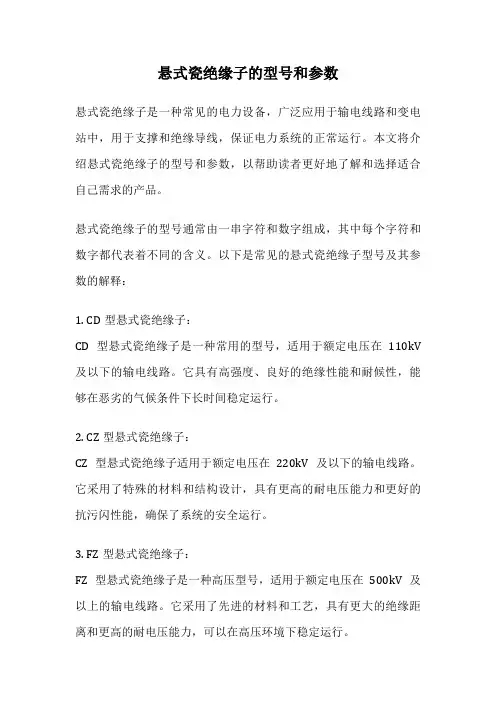

悬式瓷绝缘子的型号和参数悬式瓷绝缘子是一种常见的电力设备，广泛应用于输电线路和变电站中，用于支撑和绝缘导线，保证电力系统的正常运行。

本文将介绍悬式瓷绝缘子的型号和参数，以帮助读者更好地了解和选择适合自己需求的产品。

悬式瓷绝缘子的型号通常由一串字符和数字组成，其中每个字符和数字都代表着不同的含义。

以下是常见的悬式瓷绝缘子型号及其参数的解释：1. CD型悬式瓷绝缘子：CD型悬式瓷绝缘子是一种常用的型号，适用于额定电压在110kV 及以下的输电线路。

它具有高强度、良好的绝缘性能和耐候性，能够在恶劣的气候条件下长时间稳定运行。

2. CZ型悬式瓷绝缘子：CZ型悬式瓷绝缘子适用于额定电压在220kV及以下的输电线路。

它采用了特殊的材料和结构设计，具有更高的耐电压能力和更好的抗污闪性能，确保了系统的安全运行。

3. FZ型悬式瓷绝缘子：FZ型悬式瓷绝缘子是一种高压型号，适用于额定电压在500kV及以上的输电线路。

它采用了先进的材料和工艺，具有更大的绝缘距离和更高的耐电压能力，可以在高压环境下稳定运行。

悬式瓷绝缘子的参数主要包括额定电压、机械强度和污秽等级。

额定电压是绝缘子能够承受的最大电压，一般由电力系统的额定电压决定。

机械强度是绝缘子在机械负荷下的承载能力，通常以标称的最大拉伸力来表示。

污秽等级是绝缘子在特定环境下的抗污秽能力，主要根据绝缘子表面的闪络距离来确定。

除了以上的型号和参数，悬式瓷绝缘子还有其他一些特殊的设计和功能，以满足不同的应用需求。

例如，一些悬式瓷绝缘子采用了防震设计，可以减轻地震对系统的影响；一些绝缘子具有自清洁功能，能够在雨水冲刷下自动清洁表面污物。

悬式瓷绝缘子是电力系统中不可或缺的重要组成部分，它们的型号和参数直接影响着系统的安全运行和可靠性。

通过了解不同型号和参数的含义，我们可以更好地选择适合自己需求的产品，并确保电力系统的正常运行。

希望本文对读者在选择悬式瓷绝缘子时提供一些帮助和指导。

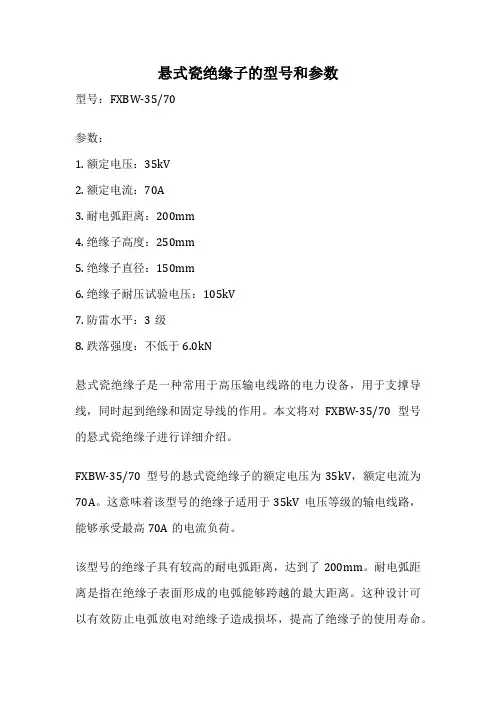

悬式瓷绝缘子的型号和参数型号：FXBW-35/70参数：1. 额定电压：35kV2. 额定电流：70A3. 耐电弧距离：200mm4. 绝缘子高度：250mm5. 绝缘子直径：150mm6. 绝缘子耐压试验电压：105kV7. 防雷水平：3级8. 跌落强度：不低于6.0kN悬式瓷绝缘子是一种常用于高压输电线路的电力设备，用于支撑导线，同时起到绝缘和固定导线的作用。

本文将对FXBW-35/70型号的悬式瓷绝缘子进行详细介绍。

FXBW-35/70型号的悬式瓷绝缘子的额定电压为35kV，额定电流为70A。

这意味着该型号的绝缘子适用于35kV电压等级的输电线路，能够承受最高70A的电流负荷。

该型号的绝缘子具有较高的耐电弧距离，达到了200mm。

耐电弧距离是指在绝缘子表面形成的电弧能够跨越的最大距离。

这种设计可以有效防止电弧放电对绝缘子造成损坏，提高了绝缘子的使用寿命。

继续，FXBW-35/70型号的悬式瓷绝缘子的绝缘子高度为250mm，直径为150mm。

绝缘子的高度和直径决定了绝缘子的机械强度和绝缘性能。

该型号的绝缘子在满足电气性能要求的同时，也具有较高的机械强度，能够承受一定的外部载荷。

FXBW-35/70型号的悬式瓷绝缘子还通过了105kV的耐压试验，确保了其在额定电压下的绝缘性能。

同时，该型号的绝缘子防雷水平达到了3级，能够有效抵御雷击对输电线路的影响。

FXBW-35/70型号的悬式瓷绝缘子具有较高的跌落强度，不低于6.0kN。

跌落强度是指绝缘子在受到外部冲击时能够承受的最大力量。

通过提高跌落强度，可以有效减少绝缘子的损坏率，提高输电线路的可靠性。

FXBW-35/70型号的悬式瓷绝缘子是一种适用于35kV电压等级的高压输电线路的关键设备。

其具有较高的耐电弧距离、机械强度和绝缘性能，能够有效保障输电线路的安全稳定运行。

该型号的绝缘子通过了多项测试和验证，具有可靠的性能和优秀的品质。

在实际应用中，用户可根据具体的电压等级和电流负荷要求选择合适的型号和参数的悬式瓷绝缘子，以确保电力系统的可靠供电。

绝缘子（2）线路和发电厂、变电所设备外绝缘各污秽等级和对应盐密、爬电比距。

（3）常用绝缘子主要数据：35 FXBW2-500/300 3 500 300 24 4450±50 4000 12000 2250 1300 78036 FXBW3-500/300 3 500 300 24 4030±50 3600 13750 2050 1300 78037 FXBW4-500/300 3 500 300 24 4450±50 4000 13750 2250 1300 780表7-3 保定厂棒形悬式复合绝缘子技术性能指标产品型号额定电压(kV)额定机械拉伸负荷(kN)最小电弧距离(mm)结构高度(mm)爬电距离(mm)雷电全波冲击试验电压(kV)操作冲击湿试验电压(kV)1min工频湿试验电压(kV)端部附件耐受50%闪络耐受50%闪络耐受50%闪络联接标记markFXBW-35/70 35 70 470 680 770 ≥230 ＞260 / / ≥120 ＞160 16 FXBW-66/70 66 70 730 940 1452 ≥410 ＞440 / / ≥200 ＞250 16 FXBW-110/70 110 70 1030 1240 2420 ≥550 ＞580 / / ≥270 ＞340 16 FXBW-110/100 110 100 1010 1240 2420 ≥550 ＞580 / / ≥270 ＞340 16 FXBW-110/120 110 120 1010 1240 2420 ≥550 ＞580 / / ≥270 ＞340 16 FXBW-110/160 110 160 1000 1290 2420 ≥550 ＞580 / / ≥270 ＞340 20 FXBW-220/100 220 100 1910 2150 4840 ≥1000 ＞1175 / / ≥560 ＞650 16 FXBW-220/120 220 120 1910 2150 4840 ≥1000 ＞1175 / / ≥560 ＞650 16 FXBW-220/160 220 160 1900 2210 4840 ≥1000 ＞1175 / / ≥560 ＞650 20 FXBW-500/100 500 100 4110 4360 11000 ≥2050 ＞2400 ＞1240 ＞1550 ≥740 ＞1425 16 FXBW-500/120 500 120 4100 4360 11000 ≥2050 ＞2400 ＞1240 ＞1550 ≥740 ＞1425 16 FXBW-500/160 500 160 4050 4360 11000 ≥2050 ＞2400 ＞1240 ＞1550 ≥740 ＞1425 20 FXBW-500/180 500 180 **** **** 11000 ≥2050 ＞2400 ＞1240 ＞1550 ≥740 ＞1425 20 FXBW-500/210 500 210 4050 4360 11000 ≥2050 ＞2400 ＞1240 ＞1550 ≥740 ＞1425 20 FXBW-500/240 500 240 4320 4680 9450 ≥2050 ＞2550 ＞1240 ＞1675 ≥740 ＞1550 24 FXBW -500/300 500 300 4320 4680 9450 ≥2050 ＞2550 ＞1240 ＞1675 ≥740 ＞1550 24 注：按部颁标准规定要求，将原复合绝缘子HXS2型号改为FXBW。

常用绝缘子技术参数绝缘子是一种常用的电力设备，用于在输电线路中支撑导线，同时起到绝缘导线与电杆、电塔之间的作用。

绝缘子的技术参数对于确保输电线路的安全运行具有重要意义。

下面是常用的绝缘子技术参数的介绍：1.绝缘子额定电压：绝缘子的额定电压是指绝缘子能够承受的最高电压。

根据绝缘子使用的环境和具体要求，额定电压可以分为高压、中压和低压等级。

2.绝缘子耐受电压：绝缘子的耐受电压是指绝缘子在额定电压下能够承受的最高电压。

它是绝缘子设计和生产的重要参数，直接关系到绝缘子的使用寿命和安全性。

3.绝缘子介质强度：绝缘子介质强度是指绝缘子在一定条件下能够承受的电场强度。

它是衡量绝缘子绝缘性能优劣的重要指标，与绝缘子的材料和结构密切相关。

4.绝缘子耐电弧能力：绝缘子耐电弧能力是指绝缘子在发生放电时能够耐受和熄灭电弧的能力。

这是绝缘子保持绝缘状态的重要指标，直接影响到绝缘子在电力系统中的可靠性。

5.绝缘子耐污性能：绝缘子耐污性能是指绝缘子在恶劣的自然环境和污染条件下能够保持足够的绝缘性能。

它是绝缘子工作可靠性的重要指标，与绝缘子的表面特性和污秽物质的类型和含量有关。

6.绝缘子抗拉强度：绝缘子抗拉强度是指绝缘子能够承受的最大拉力。

它是绝缘子固定和安装的重要参数，直接影响到绝缘子的可靠性和安全性。

7.绝缘子机械强度：绝缘子机械强度是指绝缘子在一定条件下能够承受的载荷和冲击。

它是绝缘子设计和制造的重要指标，与绝缘子的材料和结构密切相关。

8.绝缘子温度特性：绝缘子温度特性是指绝缘子在不同温度下的绝缘性能特点。

它是绝缘子设计和工作环境选择的重要参考指标，直接影响到绝缘子的可靠性和寿命。

9.绝缘子湿耐性：绝缘子湿耐性是指绝缘子在湿度环境下保持良好绝缘性能的能力。

湿度是绝缘子绝缘性能的重要影响因素，绝缘子的湿耐性直接影响到绝缘子在湿润环境下的可靠性和安全性。

综上所述，绝缘子技术参数包括额定电压、耐受电压、介质强度、耐电弧能力、耐污性能、抗拉强度、机械强度、温度特性和湿耐性等。

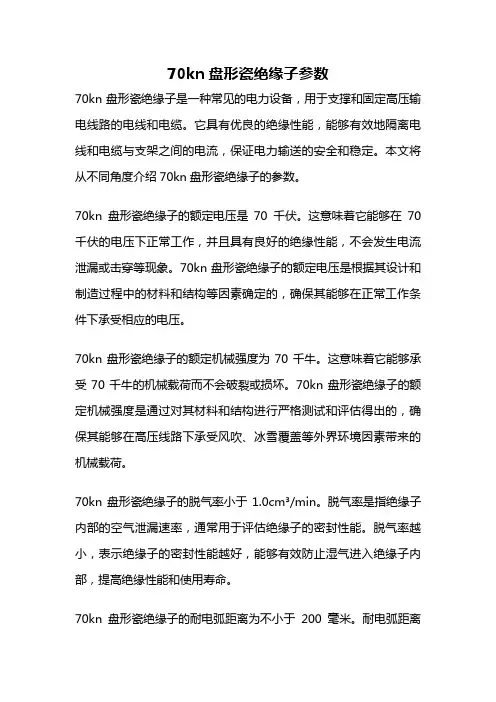

70kn盘形瓷绝缘子参数70kn盘形瓷绝缘子是一种常见的电力设备，用于支撑和固定高压输电线路的电线和电缆。

它具有优良的绝缘性能，能够有效地隔离电线和电缆与支架之间的电流，保证电力输送的安全和稳定。

本文将从不同角度介绍70kn盘形瓷绝缘子的参数。

70kn盘形瓷绝缘子的额定电压是70千伏。

这意味着它能够在70千伏的电压下正常工作，并且具有良好的绝缘性能，不会发生电流泄漏或击穿等现象。

70kn盘形瓷绝缘子的额定电压是根据其设计和制造过程中的材料和结构等因素确定的，确保其能够在正常工作条件下承受相应的电压。

70kn盘形瓷绝缘子的额定机械强度为70千牛。

这意味着它能够承受70千牛的机械载荷而不会破裂或损坏。

70kn盘形瓷绝缘子的额定机械强度是通过对其材料和结构进行严格测试和评估得出的，确保其能够在高压线路下承受风吹、冰雪覆盖等外界环境因素带来的机械载荷。

70kn盘形瓷绝缘子的脱气率小于1.0cm³/min。

脱气率是指绝缘子内部的空气泄漏速率，通常用于评估绝缘子的密封性能。

脱气率越小，表示绝缘子的密封性能越好，能够有效防止湿气进入绝缘子内部，提高绝缘性能和使用寿命。

70kn盘形瓷绝缘子的耐电弧距离为不小于200毫米。

耐电弧距离是指绝缘子上的表面在受到电弧击穿时，电弧沿表面扩展的最大距离。

耐电弧距离越大，表示绝缘子在电弧击穿时能够有效限制电弧的扩展，减少对周围设备和人员的危害。

70kn盘形瓷绝缘子的耐湿闪电冲击电压试验电压为125千伏。

耐湿闪电冲击电压试验是用于评估绝缘子在潮湿环境下抵抗闪电冲击的能力。

70kn盘形瓷绝缘子的耐湿闪电冲击电压试验电压为125千伏，表明其能够在潮湿环境下经受住相应的闪电冲击，保持良好的绝缘性能。

70kn盘形瓷绝缘子的参数包括额定电压、额定机械强度、脱气率、耐电弧距离和耐湿闪电冲击电压试验电压等。

这些参数是评估绝缘子性能和可靠性的重要指标，确保绝缘子在高压输电线路中能够正常工作，保证电力输送的安全和稳定。

常用绝缘子技术参数讲解绝缘子是电力系统中非常重要的组成部分，用于支撑和固定导线，同时起到隔离导线与支架之间的电气绝缘作用。

常用的绝缘子技术参数主要包括额定电压、额定电力频率、对地绝缘子串数、杆距、污秽等级、绝缘子材料等。

首先，额定电压是指绝缘子能够承受的最高电压值。

根据电力系统的需求，绝缘子的额定电压需选择合适的数值，以确保绝缘子在工作状态下不会因电压过高而发生击穿或损坏的情况。

其次，额定电力频率是指绝缘子设计的工作频率范围。

电力系统中常用的频率为50Hz或60Hz，绝缘子的设计需考虑在这个频率范围内的电气性能。

对地绝缘子串数是指绝缘子串联连接的数量。

串数的选择与电压等级、绝缘子材料以及配电系统设计等因素有关。

通过增加串数，可以提高绝缘子的绝缘性能，减少绝缘子与地之间的漏电流。

杆距是指绝缘子中心之间的距离。

杆距的选择与绝缘子的机械强度有关，需要考虑绝缘子对导线的固定能力以及对外界环境因素的抵抗能力。

污秽等级是绝缘子设计中需要考虑的重要参数。

污秽等级是根据周围环境中存在的污秽物质的类型和浓度而确定的。

污秽物质会降低绝缘子表面的绝缘性能，因此需要选用适合的绝缘子材料和清洗方式来提高其抗污秽能力。

绝缘子材料是绝缘子设计中关键的部分。

常用的绝缘子材料包括陶瓷绝缘子、玻璃纤维增强塑料绝缘子等。

不同的材料具有不同的绝缘性能和机械强度，需要根据具体的使用环境来选择合适的材料。

此外，还有一些其他技术参数也需要考虑，如绝缘子的机械载荷、挂弧距离、耐湿漏电距离等。

这些参数与绝缘子的机械强度和电气性能紧密相关，在绝缘子设计过程中需要进行详细的计算和分析。

在电力系统中，不同类型的设备和不同电压级别的系统所使用的绝缘子技术参数可能有所不同。

绝缘子作为电力系统的重要组成部分，其设计和选择应根据具体的电力系统要求进行，并结合实际的运行条件和环境因素进行综合考虑。

通过合理选择绝缘子的技术参数，可以提高电力系统的可靠性和安全性，确保电力传输的正常运行。

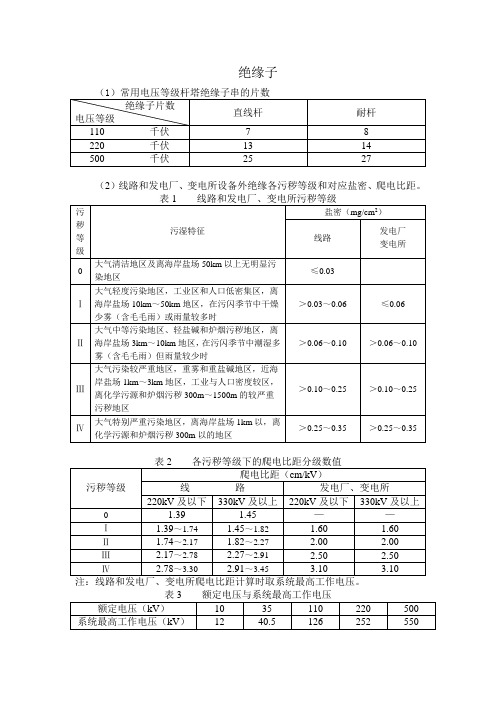

绝缘子（1）常用电压等级杆塔绝缘子串的片数（2）线路和发电厂、变电所设备外绝缘各污秽等级和对应盐密、爬电比距。

表1 线路和发电厂、变电所污秽等级表2 各污秽等级下的爬电比距分级数值注：线路和发电厂、变电所爬电比距计算时取系统最高工作电压。

表3 额定电压与系统最高工作电压（3）常用绝缘子主要数据：表1-1 标准型钢化玻璃绝缘子型号和参数（自贡厂）表1-2 标准型钢化玻璃绝缘子型号和参数（自贡厂）表2-1 耐污型钢化玻璃绝缘子型号和参数（自贡厂）表2-2 耐污型钢化玻璃绝缘子型号和参数（自贡厂）表2-3 耐污型钢化玻璃绝缘子型号和参数（自贡厂）表3 标准型钢化玻璃绝缘子型号和参数（南京厂）表4 防污型钢化玻璃绝缘子型号和参数（南京厂）表5 普通型悬式瓷质绝缘子型号参数表6 防（耐）污型悬式瓷质绝缘子型号参数表7-1 JB/T8460-1996标准：棒形悬式复合绝缘子主要尺寸与特性表7-2 MPC国际电工棒形悬式复合绝缘子主要尺寸与特性表7-3 保定厂棒形悬式复合绝缘子技术性能指标(kV)拉伸负荷(kN)距离(mm)(mm)耐受50%闪络耐受50%闪络耐受50%闪络联接标记markFXBW-35/703570470680770≥230＞260//≥120＞16016 FXBW-66/7066707309401452≥410＞440//≥200＞25016 FXBW-110/7011070103012402420≥550＞580//≥270＞34016 FXBW-110/100110100101012402420≥550＞580//≥270＞34016 FXBW-110/120110120101012402420≥550＞580//≥270＞34016 FXBW-110/160110160100012902420≥550＞580//≥270＞34020 FXBW-220/100220100191021504840≥1000＞1175//≥560＞65016 FXBW-220/120220120191021504840≥1000＞1175//≥560＞65016 FXBW-220/160220160190022104840≥1000＞1175//≥560＞65020 FXBW-500/1005001004110436011000≥2050＞2400＞1240＞1550≥740＞142516 FXBW-500/1205001204100436011000≥2050＞2400＞1240＞1550≥740＞142516 FXBW-500/1605001604050436011000≥2050＞2400＞1240＞1550≥740＞142520 FXBW-500/1805001804050436011000≥2050＞2400＞1240＞1550≥740＞142520 FXBW-500/2105002104050436011000≥2050＞2400＞1240＞1550≥740＞142520 FXBW-500/240500240432046809450≥2050＞2550＞1240＞1675≥740＞155024 FXBW -500/300500300432046809450≥2050＞2550＞1240＞1675≥740＞155024注：按部颁标准规定要求，将原复合绝缘子HXS2型号改为FXBW。

绝缘子型号
在电气领域中，绝缘子是一种重要的电气元件，用于支撑和绝缘电线、电缆等
导电元件与支架之间的。

绝缘子型号是对绝缘子进行分类和标识的一种方式，通过不同的型号可以表示绝缘子的参数、规格以及适用范围。

下面将介绍一些常见的绝缘子型号及其特点。

XYZ-100型绝缘子
XYZ-100型绝缘子是一种常用的高压绝缘子，适用于输电线路和变电站等领域。

该型号的绝缘子具有耐电压高、耐电击穿能力强、结构稳定等特点，可在恶劣的环境条件下长期稳定工作。

ABC-200型绝缘子
ABC-200型绝缘子是一种中压绝缘子，广泛应用于城市配电网和工业用电系统中。

该型号的绝缘子具有紧凑结构、安装便捷、绝缘性能优良等特点，适合在有限空间内进行安装和使用。

LMN-300型绝缘子
LMN-300型绝缘子是一种低压绝缘子，通常用于家庭用电和小型设备中。

该
型号的绝缘子具有体积小、重量轻、绝缘性能稳定等特点，适合在家庭和小型机器设备中使用。

综上所述，不同型号的绝缘子适用于不同的电气设备和场合，选择适合的绝缘
子型号可以有效保障电气设备的安全运行和延长设备的使用寿命。

在电气工程领域中，对于绝缘子型号的选择和使用需慎重对待，以确保设备的稳定性和安全性。

pq20绝缘子技术规格绝缘子技术规格是指在电气设备中用于绝缘的关键组成部分。

绝缘子的设计和规格直接关系到设备的安全性能和可靠性。

在本篇文章中，我将一步一步回答有关绝缘子技术规格的问题，包括其基本原理、分类、选型标准和测试方法。

第一步：基本原理绝缘子的基本原理是通过将导电部分与支持结构之间的绝缘材料隔离，以防止电流从导电部分流向支持结构，从而实现绝缘效果。

绝缘子通常由绝缘材料和支持结构组成，绝缘材料可以是陶瓷、复合绝缘子或硅橡胶等。

第二步：分类绝缘子可以根据用途和结构分类。

根据用途，绝缘子可以分为电力系统绝缘子和通信系统绝缘子。

电力系统绝缘子主要用于输配电系统，通信系统绝缘子主要用于通信设备。

根据结构，绝缘子可以分为棒形绝缘子、盘形绝缘子、串形绝缘子和挂式绝缘子等。

第三步：选型标准选用合适的绝缘子需要满足一定的选型标准。

主要的选型标准包括：1. 电气性能：包括耐电压、耐电弧和耐乌泽伯弧的能力。

2. 机械性能：包括绝缘子的强度和承载能力，以及抗风压、抗振动和耐倾覆能力等。

3. 环境适应性：包括耐电晕和耐污性能，以及适用的环境温度和湿度范围。

4. 经济性：包括绝缘子的成本和寿命等。

第四步：测试方法为了确保绝缘子的质量和性能符合要求，需要进行一系列的测试。

主要的测试方法包括：1. 机械性能测试：包括绝缘子的弯曲强度、振动和冲击测试等。

2. 电气性能测试：包括绝缘子的击穿电压、耐电弧和耐乌泽伯弧测试等。

3. 环境适应性测试：包括绝缘子的电晕特性测试和污闪特性测试等。

4. 寿命测试：包括绝缘子的疲劳寿命和老化寿命测试等。

通过以上的步骤，我们可以了解绝缘子技术规格的基本原理、分类、选型标准和测试方法。

绝缘子技术规格的正确选择和测试对于电气设备的安全运行至关重要，只有确保绝缘子质量可靠，才能最大程度地保障设备的稳定性和安全性。

电瓷绝缘子参数
电瓷绝缘子参数包括电瓷绝缘子材料、绝编电阻最大值、热老化性能、冲击强度、良好的电气特性、机械行为等。

电瓷绝缘子材料：电瓷绝缘子一般使用石英玻璃和陶瓷材料制成，这些材料具有良好的热稳定性、耐火性以及优异的电气特性。

绝缘电阻最大值：绝缘电阻最大值是指在一定温度、湿度条件下，绝缘子之间的最大电阻值。

绝缘电阻最大值通常要求不小于1×109Ω。

热老化性能：电瓷绝缘子的热老化性能是指在一定温度（通常是120℃）和湿度条件下，绝缘子的电气特性是否能够保持稳定，即不随时间的推移而出现变化。

冲击强度：冲击强度是指绝缘子在承受较大的冲击应力时，绝缘子是否能够保持其结构完整性和电气性能不变。

良好的电气特性：良好的电气特性是指电瓷绝缘子在正常工作条件下，具有较高的绝缘电阻值、低的损耗和低的磨损系数。

机械行为：机械行为是指电瓷绝缘子的强度、硬度、抗拉强度和热变形温度等。
