各种水泵结构图.

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的大型泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

公司把质量作为企业生存之根本，产品出厂前通过多道严格的检测程序。

公司在本行业拥有多项的专利产品。

产品的生产采用国内外先进的数控机床。

产品的设计、开发到生产大量运用三维CAD、CAM、CAE电脑辅助技术。

并可为特殊客户定制开发新产品。

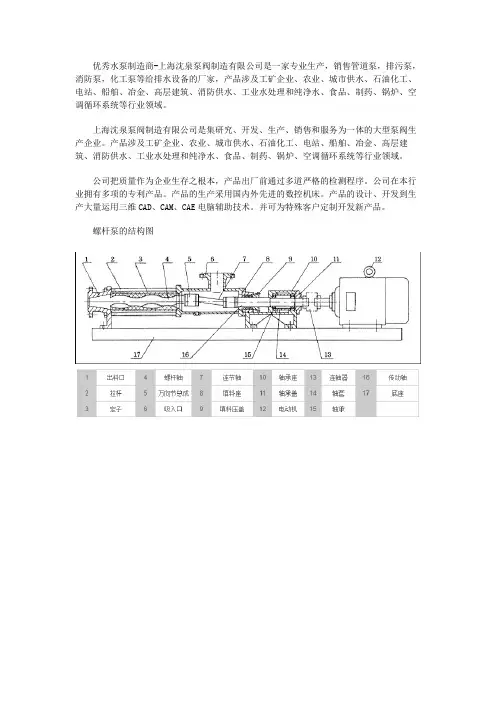

螺杆泵的结构图。

各类泵结构图自吸无堵塞排污泵一、产品概述ZW系列自吸式无堵塞排污泵是在反复研究国内外同类产品技术的基础上成功开发的一种结构新颖的产品，该产品与国内同类产品相较，具有结构简单、自吸性能好、排污能力强、高效节能、利用维修方便。

各项技术性能居国内领先，达到国际先进水平，具有广漠的应用市场和进展前景。

产品执行JB/T6535-92《离心式防水泵的技术条件》标准。

二、产品特点1、过流能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞；2、高效节能：采纳优秀水力模型，效率比一样自吸泵高3～5%；3、自吸性能好：自吸高度比一样自吸泵高1米，且自吸时刻比一般自吸泵短。

三、工作条件流量：5～300m3/h扬程：12～80m环境温度≤50℃介质温度≤80℃介质密度≤×103kg/m3yw型液下排污泵结构图一、产品概述YW型泵为立式液下式结构，工作时泵体浸在水中，液下深度可达～5m,并采纳独特的单叶片或双叶片叶轮结构,能有效通过泵口径5倍的纤维物质及直径为口径50%的固体颗粒。

产品执行JB/T6525-92《离心式污水泵的技术条件》标准。

二、产品特点1、可变的液位安装深度：机组为立式液下式结构，可依照用户的要求采纳不同的液下安装深度，利用极为方便。

2、单管或双管安装：本型泵依照用户要求选择不同的安装方式;可选择单管或双管安装。

3、降低维修本钱：采纳最新材料制作而成的机械密封，及优质的轴承，大大提高了密封的平安性和机组的靠得住性。

4、过流能力强：特殊的叶轮防堵设计，确保了运行高效且无堵塞。

三、工作条件流量：2～850 m3/h扬程范围：3～45m额定转速n：1450～2900r/min介质温度：－15℃～+60℃介质密度：≤×103kg/m3介质PH值：5～9系统最高工作压力：≤ZA标准流程泵结构图便拆管道离心泵结构图一、产品概述ISGB系列单级单吸便拆式管道离心泵为便拆式结构，该系列泵具有运行平稳、结构简单、保护检修简便、安装方便及占地面积省（与一般卧式泵比占地面积节省30%以上）等特点；产品符合GB/T5657-1994《离心泵技术条件(III)类》标准；可输送介质温度不超过105℃的清水或物理化学特性类似于清水的其它液体。

泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体，也可输送液、气混合物及含悬浮固体物的液体。

一起来学习各种泵的工作原理,希望有助！两齿轮的齿相互分开，形成低压，液体吸入，并友壳壁送到另一侧。

另一侧两齿轮互相合拢，形成高压将液体排出。

性能特点：优点：结构简单紧凑、体积小、质量轻、工艺性好、价格便宜、自吸力强、对油液污染不敏感、转速范围大、能耐冲击性负载，维护方便、工作可靠。

缺点：径向力不平衡、流动脉动大、噪声大、效率低，零件的互换性差，磨损后不易修复，不能做变量泵用。

2.多级离心泵相当于多个离心泵串联，一级一级增压，可获得较高压头。

性能特点：多级离心泵与单级泵相比，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸水和压水，从而将水扬到很高的位置，扬程可根据需要而增减水泵叶轮的级数。

多级泵主要用于矿山排水、城市及工厂供水，农业灌溉用的很少，仅适用于高扬程、小流量的高山区提水来解决人畜饮水的困难。

欢迎关注微信号：直观学机械。

多级高心泵有立式和卧式两种型式多级离心泵的泵轴上装有串联的两个亦上的叶轮，它相对于一般的单级离心泵，可亦实现更高的扬程；相对于活塞泵、隔膜泵等往复式泵，可亦泵送较大的流量。

多级离心泵效率较高，能够满足高扬程、高流量工况的需要，在石化、化工、电力、建筑、消防等行业得到了广泛的应用。

由于其本身的特殊性，与单级离心泵相比，多级离心泵在设计、使用和维护维修等方面，有着不同、更高的技术要求。

往往是人们在一些细节上的疏忽或者考虑不周，使得多级离心泵投用后频繁发生异常磨损、振动、抱轴等故障，亦致停机。

3.离心泵液体注满泵壳，叶轮高速旋转，液体在离心力作用下产生高速度，高速液体经过逐渐扩大的泵壳通道，动压头转变为静压头。

性能特点：1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。

2、安装、维修方便：立式管道式结构，泵的进出口能象阀门一样安装在管路的任何位置及任何方向，安装维修极为方便。

1、泵体11、联轴器2、拉紧螺栓12、联接座3、外筒13、气嘴4、叶轮14、机械密封5、叶轮档套15、轴6、轴套16、中段7、密封垫17、轴套螺母8、螺母18、轴瓦9、销19、回水管10、电机1、泵体11、联接座2、拉紧螺栓12、密封座3、外筒13、轴承垫4、叶轮14、机械密封5、叶轮档套15、轴6、轴套16、中段7、密封垫17、轴套螺母8、螺母18、轴瓦9、联轴器19、回水管10、电机1、泵体11、联接座2、拉紧螺栓12、密封座3、外筒13、复合轴承4、叶轮14、轴承座5、叶轮档套15、机械密封6、密封垫16、轴7、螺母17、中段8、出水段18、轴套螺母9、联轴器19、轴瓦10、电机型号H1L B 4-φd1进口法兰(J)DN N-φD2φD25GDL 60 300 200 4-φ1825 4-φ1485 40GDL 80 360 235 4-φ1840 4-φ18110 50GDL 100 360 235 4-φ1850 4-φ18125 65GDL 110 360 235 4-φ1865 4-φ18145 80GDL 130 420 300 4-φ1880 8-φ18160 100GDL 160 520 350 4-φ18 100 8-φ18180 125GDL 160 500 400 4-φ18125 8-φ18210 150GDL 180 600 400 4-φ18150 8-φ22245 GDL立式离心泵安装尺寸表及外形示意图型号级数流量(m3/h)扬程(M)转速(r/min)电机功率(kw)效率（%）必需汽蚀余量(NPSH)重量25GDL2-1231.422.43629001.12330322.9 584 48 1.1 2.9 625 60 2 2.9 686 72 2 2.9 727 84 2 2.9 788 96 2.2 2.9 829 108 2 2.9 8610 120 3 2.9 9811 132 3 2.9 10212 144 3 2.913 156 4 2.914 168 4 2.915 180 4 2.925GDL4-1132.844.83329001.13242432.9 584 44 1.5 2.9 655 55 2.2 2.9 726 66 2.2 2.9 767 77 3 2.9 868 88 3 2.9 909 99 3 2.9 9410 110 4 2.9 11011 121 4 2.9 11412 132 4 2.913 143 4 2.914 154 5.5 2.915 165 5.5 2.9GDL立式离心泵性能参数及外形尺寸1、安装时管路重量不不应承受在GDL型立式离心泵上，否则易损环GDL型立式离心泵；2、GDL型立式离心泵瑟电机是整体结构，出厂时已由厂家校正，所以安装时无需调整，因此安装时十分方便；3、安装水泵前应仔细检查GDL型立式离心泵流道内有无影响水泵运行的硬质物，（如石块、铁砂等）以免水泵运行时损还过流部件；4、安装进必须拧紧地脚螺栓，且每间隔一事实上时段应对泵过行检查防止其松动，以免水泵起动时发生剧烈振动而影响的性能；5、为了维修方便和使用安全，在泵的进出口管路上安装一只调节阀及在泵进出口附近安装一只压力表，对于高扬程，为了防止水锤，还应在出口闸阀前安装一只止回阀以应付突然断电等失去动力事故，从而确保水泵在最佳工况下运行，增长水泵的使用寿命；6、GDL型立式离心泵用于有吸程场合，应装有底阀，并且进口管路不应有过多弯道，同时不得有漏水、漏气现象，以免影响水泵的吸入性能；7、为不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装过滤器；8、安装管路前转动水泵的转子部件，应无磨擦声或卡死现象，否则应将泵拆开检查原因。

各种泵结构图 (1)各种泵结构图2 (14)各种泵结构图3 (26)各种泵结构图4 (38)各种泵结构图S型单级双吸中开泵结构图一、产品概述S型单级双吸水平中开式离心泵。

该型泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。

S型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。

其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。

主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。

适用于工业和城市给排水、农田排灌。

二、产品特点1、密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环；2、流量大、效率高：双吸叶轮，具有流量大、效率高等特点；3、可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命；4、密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点。

三、工作条件流量范围：30～6500 m3/h扬程范围H：8～140m介质温度：－20℃～+80℃环境温度：≤+40℃AS撕裂式排污泵结构图一、产品概述AS潜水式排污泵主要部件由叶轮、泵体、底座、潜水电机组成。

水泵轴和电机轴是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。

AS潜水式排污泵具有带撕裂的结构，能够将纤维等物质撕裂、切断，然后顺利排放，因此，本型泵特别适合于输送含有长纤维的污水。

产品执行JB/5118-2001《污水污物潜水电泵》标准。

二、产品特点1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。

2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。

3、多道检测，多道保护：配控制柜、油水探头、浮子开关、均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。

4、维修方便：可采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工；专用电控柜实现自动报警、停机、保留故障信号的功能，可大幅度提高维修效率。

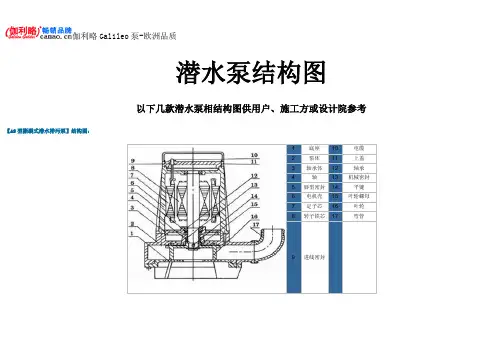

潜水泵的结构及分解图潜水泵又称潜水电泵，英文名字submersible pump。

潜水泵是一种用途广泛的水处理工具，无论是在农业生产还是工业加工中都能看到潜水泵的影子。

按其应用场合和用途大体可以分为潜污泵，排沙潜水泵，清水潜水泵。

潜水泵一般是由泵体、扬水管、泵座、潜水电机和起动保护装置组成。

通俗的讲就是一种泵和电机合二为一的输送液体的机械，它结构简单，使用方便。

潜水泵发展至今已经有60多年的历史，1904年美国的布隆*杰克逊(Byron Jackson)公司第一个成功地设计、制造了卧式连接的潜水电泵和潜水电机，这就是现代潜水电泵的“祖先”。

随着材料科学、密封技术、控制和保护技术的发展以及冷热加工工艺水平的提高，潜水泵得到了飞速发展。

1928年该公司发明了直接连接的立式潜水电泵，这是现代深井潜水泵的最初形式。

我国于1958年开始生产7KW的作业面潜水电泵，揭开了我国潜水电泵生产的序幕，经过30多年的发展，目前已经取得了较大的成绩。

根据泵与电机的相对位置不同，潜水泵又可以分为上泵式和下泵式。

上泵式潜水泵泵在上面，电机在下面，这种结构大大减小了泵的径向尺寸，所以多用于井用潜水电泵和小型作业潜水电泵。

下泵式潜水泵电机在上面，泵在下面，它又分为内装式和外装式两种。

内装下泵式潜水泵所输送的液体首先通过包围电机的环形流道，使之冷却电机后再流出泵压出口。

这种泵即使在接近排干吸水池的情况下，也不必担心电机升温，故应用范围正在日益扩大。

外装下泵式潜水电泵则直接从叶轮后的压水室或导叶体出口处排出液体，电机也被抽送的液体冷却。

由于下泵式结构可以在较浅的液体中也能工作，故常用于作业面潜水电泵，尤其它是大口径潜水电泵的主要结构型式。

下泵式潜水电泵的机械密封位于出口水流高压区，扬程越高，此处水压力越高，所以机械密封的性能受到扬程的控制。

潜水泵的结构及分解图潜水泵根据其叶轮结构特点的不同，应用场合就不同。

开式或半开式叶轮：抗磨材料制造，附有可调节的导叶及滤网。

各种泵结构图1各种泵结构图1S型单级双吸中开泵一、产品概述S型单级双吸水平中开式离心泵。

该型泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。

S型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。

其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。

主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。

适用于工业和城市给排水、农田排灌。

二、产品特点1、密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环；2、流量大、效率高：双吸叶轮，具有流量大、效率高等特点；3、可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命；4、密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点。

三、工作条件流量范围：30～6500 m3/h扬程范围H：8～140m介质温度：－20℃～+80℃环境温度：≤+40℃AS撕裂式排污泵一、产品概述AS潜水式排污泵主要部件由叶轮、泵体、底座、潜水电机组成。

水泵轴和电机轴是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。

AS潜水式排污泵具有带撕裂的结构，能够将纤维等物质撕裂、切断，然后顺利排放，因此，本型泵特别适合于输送含有长纤维的污水。

产品执行JB/5118-2001《污水污物潜水电泵》标准。

二、产品特点1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。

2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。

3、多道检测，多道保护：配控制柜、油水探头、浮子开关、均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。

4、维修方便：可采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工；专用电控柜实现自动报警、停机、保留故障信号的功能，可大幅度提高维修效率。

5、全工况运行：采用特殊水力设计泵在全工况下运行不过载。

泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体，也可输送液、气混合物及含悬浮固体物的液体。

一起来学习各种泵的工作原理,希望有助！两齿轮的齿相互分开，形成低压，液体吸入，并友壳壁送到另一侧。

另一侧两齿轮互相合拢，形成高压将液体排出。

性能特点：优点：结构简单紧凑、体积小、质量轻、工艺性好、价格便宜、自吸力强、对油液污染不敏感、转速范围大、能耐冲击性负载，维护方便、工作可靠。

缺点：径向力不平衡、流动脉动大、噪声大、效率低，零件的互换性差，磨损后不易修复，不能做变量泵用。

2.多级离心泵相当于多个离心泵串联，一级一级增压，可获得较高压头。

性能特点：多级离心泵与单级泵相比，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸水和压水，从而将水扬到很高的位置，扬程可根据需要而增减水泵叶轮的级数。

多级泵主要用于矿山排水、城市及工厂供水，农业灌溉用的很少，仅适用于高扬程、小流量的高山区提水来解决人畜饮水的困难。

欢迎关注微信号：直观学机械。

多级高心泵有立式和卧式两种型式多级离心泵的泵轴上装有串联的两个亦上的叶轮，它相对于一般的单级离心泵，可亦实现更高的扬程；相对于活塞泵、隔膜泵等往复式泵，可亦泵送较大的流量。

多级离心泵效率较高，能够满足高扬程、高流量工况的需要，在石化、化工、电力、建筑、消防等行业得到了广泛的应用。

由于其本身的特殊性，与单级离心泵相比，多级离心泵在设计、使用和维护维修等方面，有着不同、更高的技术要求。

往往是人们在一些细节上的疏忽或者考虑不周，使得多级离心泵投用后频繁发生异常磨损、振动、抱轴等故障，亦致停机。

3.离心泵液体注满泵壳，叶轮高速旋转，液体在离心力作用下产生高速度，高速液体经过逐渐扩大的泵壳通道，动压头转变为静压头。

性能特点：1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。

2、安装、维修方便：立式管道式结构，泵的进出口能象阀门一样安装在管路的任何位置及任何方向，安装维修极为方便。

一)容积式分类往复式回转式基本原理借活塞在汽缸内的往复作用使缸内容积反复变化，以吸入和排出流体机壳内的转子或转动部件旋转时，转子与机壳之间的工作容积发生变化，借以吸入和排出流体动画演示产品例证活塞泵齿轮泵，螺杆泵(二)叶片式back to top叶片式泵与风机的主要结构是可旋转、带叶片的叶轮和固定的机壳。

通过1 / 20叶轮旋转对流体作功，从而使流体获得能量。

根据流体的流动情况，可将它们再分为下列数种：2 / 20见后一节（略）见后一节（略）产品例证中央空调用离心风机中央空调或冷库用轴流式送水泵混流送水泵家用空调室内风机第二节泵与风机的工作原理back to top 一、离心式泵与风机的工作原理back to top工作原理叶轮高速旋转时产生的离心力使流体获得能量，即流体通过叶轮后，压能和动能都得到提高，从而能够被输送到高处或远处。

叶轮装在一个螺旋形的外壳内，当叶轮旋转时，流体轴向流入，然3 / 20后转90度进入叶轮流道并径向流出。

叶轮连续旋转，在叶轮入口处不断形成真空，从而使流体连续不断地被泵吸入和排出。

图样表现4 / 20总体结构二．轴流式泵与风机工作原理back to top轴流式泵与风机的工作原理是，，风机结构如下左边两图所示,下第三个图为轴流泵的结构图(点击可放大)。

工作原理旋转叶片的挤压推进力使流体获得能量，升高其压能和动能，叶轮安装在圆筒形(风机为圆锥形)泵壳内,当叶轮旋转时，流体轴向流入，在叶片叶道内获得能量后，沿轴向流出。

轴流式泵与风机适用于大流量、低压力，制冷系统中常用作循环水泵及送引风机。

5 / 20图样表现三．贯流式风机的工作原理back to top工作原理由于空气调节技术的发展，要求有一种小风量、低噪声、压头适当和在安装上便于与建筑物相配合的小型风机。

贯流式风机就是适应这种要求的新型风机。

图样表现近年来贯流式风机的主要特点如下：(一)叶轮一般是多叶式前向叶型，但两个端面是封闭的。
