上柴电站用发动机12V135系列

柴油发电机50HZ50HZ型号常用(KW/KVA) 备用(KW/KVA) 发动机型号发动机制造商PFC2520 / 25 22 / 28 4B3.9-G1 康明斯PFC3830 / 38 33 / 42 4BT3.9-G1 康明斯PFC5645 / 56 50 / 63 4BTA3.9-G2 康明斯PFC6350 / 63 55 / 69 6BT5.9-G1 康明斯PFC9375 / 93 83 / 104 6BT5.9-G1 康明斯PFC11290 / 112 100 / 125 6BTA5.9-G2 康明斯PFC125100 / 125 110 / 138 6BTAA5.9-G2 康明斯PFC150120 / 150 132 / 165 6CTA8.3-G2 康明斯PFC175140 / 175 154 / 193 6CTA8.3-G2 康明斯PFC200160 / 200 176 / 220 6CTAA8.3-G2 康明斯PFC250200 / 250 220 / 275 MTA11-G2A 康明斯PFC250200 / 250 220 / 275 NT855-GA 康明斯PFC250200 / 250 / 6LTAA8.9-G2 康明斯PFC275220 / 275 250 / 313 NTA855-G1A 康明斯PFC313250 / 313 275 / 344 MTAA11-G3 康明斯PFC313250 / 313 275 / 344 NTA855-G1B 康明斯PFC344275 / 344 300 / 375 NTA855-G2A 康明斯PFC350280 / 350 310 / 388 NTA855-G4 康明斯PFC375300 / 375 330 / 413 NTAA855-G7 康明斯PFC450360 / 450 400 / 500 KTA19-G3 康明斯PFC500400 / 500 440 / 550 KTA19-G4 康明斯PFC625E420 / 525 500 / 625 KTAA19-G5 康明斯PFC650E/ 520 / 650 KTA19-G8 康明斯PFC650E460 / 575 520 / 650 KTAA19-G6 康明斯PFC650520 / 650 570 / 713 QSKTAA19-G3NR2 康明斯PFC688E/ 550 / 688 KTAA19-G6A 康明斯PFC750600 / 750 660 / 825 KTA38-G2 康明斯PFC800640 / 800 710 / 888 KTA38-G2B 康明斯PFC910728 / 910 800 / 1000 KTA38-G2A 康明斯PFC1000800 / 1000 880 / 1100 KTA38-G5 康明斯PFC1250E/ 1000 / 1250 KTA38-G9 康明斯PFC12501000 / 1250 1100 / 1375 KTA50-G3 康明斯PFC13751100 / 1375 1300 / 1625 KTA50-G8 康明斯PFIC15001200 / 1500 1320 / 1650 KTA50GS8 康明斯PFIC18751500 / 1875 1650 / 2063 QSK60G3 康明斯PFIC20001600 / 2000 1800 / 2200 QSK60G4 康明斯PF55GFE50 / 63 55 / 69 4135D-1 上柴股份PF83GFE75 / 94 83 / 104 6135D-3 上柴股份PF110GFE100 / 125 110 / 138 6135AD-3 上柴股份PF150GFE140 / 175 150 / 188 6135AZD-1 上柴股份PF176GFE160 / 200 176 / 220 G128ZLD 上柴股份PF200GFE180 / 225 200 / 250 G128ZLD2 上柴股份PF220GFE200 / 250 220 / 275 G128ZLD1 上柴股份PF250GFE238 / 298 250 / 313 G128ZLD11 上柴股份PF275GFE250 / 313 275 / 344 12V135AZD 上柴股份PF300GFE255 / 318 300 / 375 12V135AZD 上柴股份PF330GFE300 / 375 330 / 413 12V135AZLD 上柴股份PF400GFE350 / 438 374 / 468 12V135AZLD 上柴股份PF400GF400 / 500 425 / 531 12V135AZLD2 上柴股份PF500GFE450 / 563 500 / 625 12V135AZLD1 上柴股份PFM275220 / 275 / D0836LE203 德国曼PFM350280 / 350 / D2866LE201 德国曼PFM400320 / 400 / D2866LE203 德国曼PFM438350 / 438 / D2876LE201 德国曼PFM500400 / 500 / D2876LE203 德国曼PFM563450 / 563 / D2848LE213 德国曼PFM625500 / 625 / D2840LE203 德国曼PFM688550 / 688 / D2840LE213 德国曼PFM750600 / 750 / D2842LE203 德国曼PFM800640 / 800 / D2842LE213 德国曼PFM1000800 / 1000 / D2862LE223 德国曼PFD8064 / 80 70 / 88 D1146 韩国斗山PFD11592 / 115 100 / 125 D1146T 韩国斗山PFD165132 / 165 145 / 181 PO86TI-1 韩国斗山PFD200160 / 200 176 / 220 PO86TI 韩国斗山PFD275220 / 275 240 / 300 P126T1 韩国斗山PFD312250 / 312 275 / 344 P126TI-II 韩国斗山PFD375300 / 375 330 / 413 P158LE-1 韩国斗山PFD400320 / 400 352 / 440 P158LE 韩国斗山PFD450360 / 450 400 / 500 P158LE-S 韩国斗山PFD500400 / 500 440 / 550 P180LE 韩国斗山PFD575460 / 575 500 / 625 P222LE-1 韩国斗山PFD625500 / 625 528 / 660 P222LE 韩国斗山PFD688E500 / 625 550 / 688 P222LE-S 韩国斗山PFD750E/ 600 / 750 P222LE-II 韩国斗山PFV8568 / 85 75 / 94 TD520GE 瑞典沃尔沃PFV10080 / 100 88 / 110 TAD532GE 瑞典沃尔沃PFV125100 / 125 110 / 138 TAD532GE 瑞典沃尔沃PFV150120 / 150 132 / 165 TAD731GE 瑞典沃尔沃PFV188150 / 188 165 / 206 TAD732GE 瑞典沃尔沃PFV200160 / 200 176 / 220 TAD733GE 瑞典沃尔沃PFV250200 / 250 220 / 275 TAD734GE 瑞典沃尔沃PFV325260 / 325 286 / 358 TAD941GE 瑞典沃尔沃PFV375300 / 375 330 / 410 TAD1343GE 瑞典沃尔沃PFV400320 / 400 360 / 450 TAD1344GE 瑞典沃尔沃PFV450360 / 450 400 / 500 TAD1345GE 瑞典沃尔沃PFV500400 / 500 440 / 550 TAD1641GE 瑞典沃尔沃PFV570456 / 570 500 / 625 TAD1624GE 瑞典沃尔沃PFV625500 / 625 550 / 688 TWD1643GE 瑞典沃尔沃PFS625500 / 625 / S6R-PTA 日本三菱PFS675540 / 675 / S6R2-PTA 日本三菱PFS750600 / 750 / S6R2-PTAA 日本三菱PFS800640 / 800 / S12A2-PTA 日本三菱PFS940752 / 940 / S12H-PTA 日本三菱PFS1060848 / 1060 / S12H-PTA 日本三菱PFS12752020 / 1275 / S12R-PTA 日本三菱PFS13751100 / 1375 / S12R-PTA2 日本三菱PFS15001200 / 1500 / S12R-PTAA2 日本三菱PFS17501400 / 1750 / S16R-PTA 日本三菱PFS18751500 / 1875 / S16R-PTA2 日本三菱PFS20001600 / 2000 / S16R-PTAA2 日本三菱PF15GF15 / 19 16.5 / 21 4L22BD-4 潍柴动力PF20GF20 / 25 22 / 28 495D10-1 潍柴动力PF24GF24 / 30 26.4 / 33 495D10-1 潍柴动力PF30GF30 / 38 / K4102D3-1 潍柴动力PF40GF40 / 50 44 / 55 R4110D40-1 潍柴动力PF50GF50 / 63 / R4105ZD7-1 潍柴动力PF75GF75 / 94 / R6105ZD16-1 潍柴动力PF90GF90 / 113 100 / 125 R6105AZLD-1 潍柴动力PF100GF100 / 125 110 / 138 R6105IZLD7 潍柴动力PF120GF120 / 150 / R6105IZLD7 潍柴动力PF8GF8 / 10 8.8 / 11 LL380BD-4 华源莱动PF10GF10 / 13 11 / 14 KM485BD-4 华源莱动PF12GF12 / 15 13.2 / 16.5 KM485BD-4 华源莱动PF600GFE550 / 687 600 / 750 WD287TAD61L 无锡万迪PF640GFE600 / 750 684 / 800 WD305TAD68 无锡万迪PFL3024 / 30 26 / 33 1003G 天津雷沃PFL3830 / 38 33 / 41 1004G 天津雷沃PFL7056 / 70 61 / 76 1004TG 天津雷沃PFL8870 / 88 77 / 96 17.10 天津雷沃PFL10080 / 100 88 / 110 1006TG2A 天津雷沃PFL125100 / 125 110 / 138 1006TAG 天津雷沃基本简介柴油机驱动发电机运转，将柴油的能量转化为电能。

陆用发电机组柴油机补充说明书S u pplement to Operation and Maintenance Manual for Land Generating Set Engines（135系列、G128系列、D114系列、H系列）（135 series, G128 series ,D114 series and H series）文件编号No. ：S0*******+03上海柴油机股份有限公司2012年7月Shanghai Diesel Engine Company, Ltd.July 2012前言欢迎和感谢您选用上柴动力！上海柴油机股份有限公司是拥有六十多年历史的国家特大型专业柴油机设计制造企业。

柴油机产品采用国际先进技术，引领行业创新潮流，产品已成熟形成135、G128、D114、C121、H、E、W180等系列，广泛用于汽车、工程机械、船舶舰艇、发电设备等动力配套。

企业信誉卓著，“东风”品牌为中国驰名商标，被评为“中国名牌产品”。

产品优质可靠，先后通过ISO9001、QS9000质量体系认证。

服务完善周到，全国有600多个销售服务网点，能快速有效地解决您的一切后顾之忧。

上柴各系列发电用柴油机是根据柴油发电机组的使用特点和性能在各系列基本型的基础上进行开发和研制的，能够满足用户对高品质发电动力机的各种需求；柴油机功率覆盖范围广，可作为常用、备用、急用等柴油发电机组的配套动力。

柴油机可以与斯坦福、马拉松、西门子、利莱森玛等各种品牌发电机配套。

可广泛应用于工矿、通信、国防、建筑、农林等领域。

本说明书叙述了135系列、G128系列、D114系列、H系列电站用柴油机的主要技术参数、结构及安装、使用方法等，是《135系列柴油机使用保养说明书》、《G128系列柴油机使用保养说明书》、《发动机操作与保养手册（D114）》、《SC9DF系列柴油机使用保养说明书》、《H系列柴油机使用保养说明书》有关电站机型的补充说明书，关于各系列柴油机具体操作、使用、保养、维修等内容还需参考原各系列柴油机的使用保养说明书。

XBC-Q/K 系列全自动柴油机消防泵组控制箱使用、维修和说明书目录控制原理及概述1、产品概述2、产品用途3、主要技术指标4、产品功能接线说明1、安装与外部接线2、功能按键说明3、注意事项4、维修指南5、技术支持服务控制柜动作说明联络方式单位名称：山东双轮集团股份有限公司单位地址：山东省威海市环翠区省级旅游度假区东鑫路6号邮编：264300电话：0631-5757348售后服务：0631-5759349传真：0631-5757398一、控制原理及概述1、产品概述XBC-Q/K系列柴油机消防泵组控制箱是以单片机为主控元件，对发动机工况自动检测和越限保护的电子仪器，可对各种型号发动机的转速、润滑油压力、润滑油温度、冷却水温和蓄电池电压等参数进行自动测量、数字显示和越限保护，并发出声光报警信号，控制执行机构切断燃油油路，自动控制发动机停车。

控制系统以单片机为核心，由电源、指令操作、仪表、信号指示、驱动、执行机构等部分组成。

其主要功能是当有消防信号、中央控制室发出远程启动信号后，控制系统及按启动程序自动启动柴油机驱动水泵在额定转速下稳定运行。

当消防结束后，控制系统在接到人工手动停机信号后，控制系统自动停机。

在调试及应急手动状态下，可以人工操作柴油机的启停。

柴油机在运行过程中吗，系统始终对柴油机工作状态：转速、冷却水温、油温、油压、电池电压等进行实时监控，从而保证柴油机可靠和安全运行。

随机配备的浮充电装置（AC220V供电）可以在随时对蓄电池进行浮充电，在蓄电池达到最大充电电压后自动停止对蓄电池充电，同时，在电池自然放电过程中出现电压降低时自动进行充电，保证柴油机随时进行启动所需的电力供应。

柴油机启动后，自动改为柴油机自带的充电发电机充电方式。

根据现场情况的不同，可以对柴油机的相关参数进行更改。

机组待机时，系统对蓄电池电压低等参数异常进行报警。

2、产品用途XBC-Q/K系列发动机控制箱产品采用先进的技术在同类产品中具有测量精度高、可靠性好、稳定性好、体积小、高亮数字显示、安装方便、维护方便、产品做到高度互换以及较高的性能/价格比等特点。

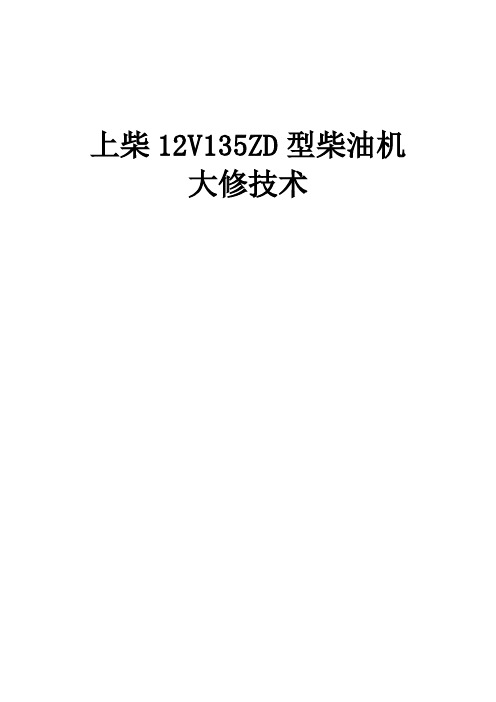

上柴12V135ZD型柴油机大修技术目录1.概述 ........................................................................................................................- 2 - 1.1大修条件..........................................................................................................- 2 - 1.2主要维修内容..................................................................................................- 2 - 1.3技术要求..........................................................................................................- 2 -1.4维修程序..........................................................................................................- 3 -2.发动机的拆卸、零件清洗 ....................................................................................- 4 - 2.1拆卸注意事项..................................................................................................- 4 - 2.2拆卸顺序和方法..............................................................................................- 4 -2.3零件清洗..........................................................................................................- 5 -3.发动机检修 ............................................................................................................- 6 - 3.1汽缸体和汽缸盖..............................................................................................- 6 - 3.2活塞连杆组......................................................................................................- 6 - 3.3曲轴组件..........................................................................................................- 7 - 3.4配气机构..........................................................................................................- 7 - 3.5燃油系统..........................................................................................................- 8 -3.6润滑系统..........................................................................................................- 9 -4.发动机组装 ............................................................................................................- 9 - 4.1汽缸盖组件的装配..........................................................................................- 9 -4.2柴油机总装配。

上柴电站用柴油机系列性能参数表————————————————————————————————作者：————————————————————————————————日期：上海柴油机股份有限公司电站用柴油机性能参数表上海柴油机股份有限公司SC系列电站用柴油机性能参数表发动机系列：SC5D 排量: 5.3 L；压缩比：17.3：1缸径: 114 mm；冲程:130 mm 日期：2006年6月柴油机型号SC5D108D SC5D122D SC5D145D 基本输出功率(12h)（kW）72 82 95备用功率（1h）（kW）80 90 105标定转速（r/min）1500 1500 1500标定点燃油消耗率 (g/kW . h) ≤215 ≤215 ≤215型式增压增压增压，空空中冷1m处噪声(dB(A)) ≤98排放TierⅠ(可升级到TierⅡ)机油总容量 (L) 17.5冷却水总容量 (L) (仅指柴油机) 5.5排气烟度（FSN）≤2.0排气温度（℃）（涡后）≤550调速器电子调速器稳态调速率(%) 5(0~5%可调)波动率(%) ≤0.5转速稳定时间(S) ≤5起动方式电起动（24V）机油消耗率(g/kW. h)≤0.6最低空载转速（r/min）600~700曲轴旋转方向逆时针（从飞轮端看）柴油机外型尺寸(mm) 1273×830×1264净重(kg) 540飞轮/飞轮壳SAE11 1/2#飞轮和SAE2#飞轮壳，起动齿圈齿数:145上海柴油机股份有限公司SC系列电站用柴油机性能参数表发动机系列：SC8D 排量: 8.27 L；压缩比：18：1缸径: 114 mm；冲程: 135 mm 日期：2006年6月柴油机型号SC8D200D SC8D220D基本输出功率(12h)（kW）132 146备用功率（1h）（kW）145 160标定转速（r/min）1500 1500标定点燃油消耗率 (g/kW. h) ≤205型式增压、空空中冷1m处噪声(dB(A)) ≤100排放TierⅠ(可升级到TierⅡ)机油总容量 (L) 24冷却水总容量 (L)(仅指柴油机) 8.2排气烟度（FSN）≤1.5排气温度（℃）（涡后）≤500调速器电子调速器稳态调速率(%) 5(0~5%可调)波动率(%) ≤0.5转速稳定时间(S) ≤5起动方式电起动（24V）机油消耗率(g/kW. h) ≤0.6最低空载转速（r/min）600~700曲轴旋转方向逆时针（从飞轮端看）柴油机外型尺寸(mm) 1402×759×1192净重(kg) 660飞轮/飞轮壳SAE11 1/2#飞轮和SAE2#飞轮壳，起动齿圈齿数:125上海柴油机股份有限公司SC系列电站用柴油机性能参数表发动机系列：SC9D 排量:8.82L；压缩比：18：1缸径: 114 mm；冲程: 144 mm 日期：2006年6月柴油机型号SC9D245D SC9D280D基本输出功率(12h)（kW）163 185备用功率（1h）（kW）180 204标定转速（r/min）1500 1500标定点燃油消耗率 (g/kW. h) ≤205型式增压、空空中冷1m处噪声(dB(A)) ≤100排放TierⅠ(可升级到TierⅡ)机油总容量 (L) 24冷却水总容量 (L) (仅指柴油机) 8.2排气烟度（Rb）（波许单位）≤1.5排气温度（℃）（涡后）≤500调速器电子调速器稳态调速率(%) 5(0~5%可调)波动率(%) ≤0.5转速稳定时间(S) ≤5起动方式电起动（24V）机油消耗率(g/kW. h) ≤0.4最低空载转速（r/min）≤700曲轴旋转方向逆时针（从飞轮端看）柴油机外型尺寸(mm) 1402×759×1192净重（kg）680飞轮/飞轮壳SAE11 1/2#飞轮和SAE2#飞轮壳，起动齿圈齿数:125上海柴油机股份有限公司SC系列电站用柴油机性能参数表发动机系列：SC11C 排量:10.45L；压缩比：15：1缸径:120.65mm；冲程:152.4 mm日期：2006年6月柴油机型号SC11C300D SC11C350D基本输出功率(12h)（kW）200 225备用功率（1h）（kW）221 248标定转速（r/min）1500 1800 1500标定点燃油消耗率 (g/kW. h) ≤215 ≤210型式增压、水空中冷增压、空空中冷1m处噪声(dB(A) ) ≤98排放TierⅠ机油总容量 (L) 27.5冷却水总容量 (L) 20排气烟度（Rb）（波许单位）≤2.5≤2.0排气温度（℃）（涡后）≤600 ≤550调速器电子调速器稳态调速率（%）5(0~5%可调)波动率（%）≤0.5转速稳定时间（S）≤5起动方式电起动(24V)机油消耗率(g/kW. h) ≤0.5最低空载转速（r/min）≤800发动机旋转方向逆时针（面向飞轮端）柴油机外型尺寸(mm) 1679×810×1277 1700×1220×1277 净重（kg）960飞轮/飞轮壳飞轮采用SAE14#,飞轮壳采用SAE1#；起动齿圈齿数:156上海柴油机股份有限公司4135系列电站用柴油机性能参数表发动机系列：4135缸径: 135 mm 日期：2007年7月柴油机型号4135D-1 4135AD基本输出功率(12h)（kW）58.8 73.5备用功率（1h）（kW）65 81标定转速（r/min）1500 1500标定点最低燃油消耗率 (g/kW. h) 210型式自然吸气自然吸气压缩比16.5:1 17:1冲程(mm) 140 150排量(L) 8 8.6缸径(mm) 1351m处噪声(dB(A) ) ≤117排放符合JB8891规定机油总容量 (L) 25冷却水总容量 (L) (仅指柴油机) 16排气烟度（FSN）≤3≤3排气温度（℃）（涡后）≤550 ≤550调速器机械调速器稳态调速率（%） 5波动率（%）≤0.5转速稳定时间（S）≤5起动方式电起动(24V)机油消耗率(g/kW. h) ≤1.2最低空载转速（r/min）≤600发动机旋转方向逆时针（面向飞轮端）柴油机外型尺寸(mm) 1093×777×1198净重（kg）870飞轮/飞轮壳飞轮采用SAE14#,飞轮壳采用SAE1# 或135接口上海柴油机股份有限公司4135系列电站用柴油机性能参数表发动机系列：4135排量: 8.6L；压缩比：17：1缸径: 135 mm；冲程:150mm 日期：2007年7月柴油机型号4135AZD-1 4135AZD 4135AZD-2 基本输出功率(12h)（kW）90 108 117备用功率（1h）（kW）99 119 129标定转速（r/min）1500 1500 1500标定点最低燃油消耗率 (g/kW . h) 205型式增压增压增压1m处噪声(dB(A)) ≤117排放符合JB8891规定机油总容量 (L) 25冷却水总容量 (L) (仅指柴油机) 16排气烟度（FSN）≤2.0排气温度（℃）（涡后）≤600调速器机械稳态调速率(%) 5波动率(%) ≤0.5转速稳定时间(S) ≤5起动方式电起动（24V）机油消耗率(g/kW. h)≤1.2最低空载转速（r/min）≤600曲轴旋转方向逆时针（从飞轮端看）柴油机外型尺寸(mm) 1266×744×1725净重(kg) 870飞轮/飞轮壳飞轮采用SAE14#,飞轮壳采用SAE1# 或135接口上海柴油机股份有限公司6135系列电站用柴油机性能参数表发动机系列：6135 日期：2007年7月柴油机型号6135D-3 6135AD基本输出功率(12h)（kW）88.3 110.3备用功率（1h）（kW）97 121标定转速（r/min）1500 1500标定点最低燃油消耗率 (g/kW. h) 210型式自然吸气自然吸气压缩比16.5:1 17:1冲程(mm) 140 150排量(L) 12 12.88缸径(mm) 1351m处噪声(dB(A) ) ≤117排放符合JB8891规定机油总容量 (L) 28冷却水总容量 (L) 24排气烟度（FSN）≤3≤3排气温度（℃）（涡后）≤550 ≤550调速器机械调速器稳态调速率（%） 5波动率（%）≤0.5转速稳定时间（S）≤5起动方式电起动(24V)机油消耗率(g/kW. h) ≤1.2最低空载转速（r/min）≤600发动机旋转方向逆时针（面向飞轮端）柴油机外型尺寸(mm) 1435×797×1236净重（kg）1160飞轮/飞轮壳飞轮采用SAE14#,飞轮壳采用SAE1# 或135接口上海柴油机股份有限公司6135系列电站用柴油机性能参数表发动机系列：6135 日期：2007年7月柴油机型号6135JZD 6135AZD-1 基本输出功率(12h)（kW）140 155备用功率（1h）（kW）154 170.5标定转速（r/min）1500 1800 1500标定点最低燃油消耗率 (g/kW. h) 205型式增压压缩比16:1 17:1冲程(mm) 140 150排量(L) 12 12.88缸径(mm) 1351m处噪声(dB(A) ) ≤117排放符合JB8891规定机油总容量 (L) 28冷却水总容量 (L) 24排气烟度（FSN）≤3≤3排气温度（℃）（涡后）≤600 ≤600调速器机械调速器稳态调速率（%） 5波动率（%）≤0.5转速稳定时间（S）≤5起动方式电起动(24V)机油消耗率(g/kW. h) ≤1.2最低空载转速（r/min）≤600发动机旋转方向逆时针（面向飞轮端）柴油机外型尺寸(mm) 1535×797×1321净重（kg）1250飞轮/飞轮壳飞轮采用SAE14#,飞轮壳采用SAE1# 或135接口上海柴油机股份有限公司G128系列电站用柴油机性能参数表发动机系列：G128 排量:12.88L；压缩比：17：1缸径:135mm；冲程:150 mm日期：2007年7月上海柴油机股份有限公司G128系列电站用柴油机性能参数表发动机系列：G128 排量:12.88L；压缩比：17：1缸径:135mm；冲程:150 mm日期：2007年7月柴油机型号G128ZLD G128ZLD2基本输出功率(12h)（kW）187 206备用功率（1h）（kW）206 227标定转速（r/min）1500 1500标定点最低燃油消耗率 (g/kW. h) 200型式增压、中冷增压、中冷1m处噪声(dB(A) ) ≤117排放TIER 1机油总容量 (L) 28冷却水总容量 (L) 23排气烟度（FSN）≤3≤3排气温度（℃）（涡后）≤600 ≤600调速器机械调速器稳态调速率（%） 5波动率（%）≤0.5转速稳定时间（S）≤5起动方式电起动(24V)机油消耗率(g/kW. h) ≤0.7最低空载转速（r/min）≤700发动机旋转方向逆时针（面向飞轮端）柴油机外型尺寸(mm) 1633×810×1490 1805×810×1550 净重（kg）1200飞轮/飞轮壳飞轮采用SAE14#,飞轮壳采用SAE1# 或135接口柴油机型号G128ZLD1 G128ZLD11基本输出功率(12h)（kW）236 280备用功率（1h）（kW）260 308标定转速（r/min）1500 1500标定点最低燃油消耗率 (g/kW. h) 200型式增压、中冷增压、中冷1m处噪声(dB(A) ) ≤117排放TIER 1机油总容量 (L) 28冷却水总容量 (L) 23排气烟度（FSN）≤3≤3排气温度（℃）（涡后）≤600 ≤600调速器电子调速器电子调速器稳态调速率（%）5(0~5%可调)波动率（%）≤0.5转速稳定时间（S）≤5起动方式电起动(24V)机油消耗率(g/kW. h) ≤0.7最低空载转速（r/min）≤700发动机旋转方向逆时针（面向飞轮端）柴油机外型尺寸(mm) 1505×1063×1372 1581×1090×1361 净重（kg）1200飞轮/飞轮壳飞轮采用SAE14#,飞轮壳采用SAE1# 或135接口上海柴油机股份有限公司12V135系列电站用柴油机性能参数表发动机系列：12V135 日期：2007年7月柴油机型号12V135AD 12V135JZD基本输出功率(12h)（kW）220.6 280备用功率（1h）（kW）242.7 308标定转速（r/min）1500标定点最低燃油消耗率 (g/kW. h) 215 210型式自然吸气增压压缩比16.5:1冲程(mm) 150 140排量(L) 25.76 240缸径(mm) 1351m处噪声(dB(A) ) ≤117排放符合JB8891规定机油总容量 (L) 75冷却水总容量 (L) 48排气烟度（FSN）≤3≤3排气温度（℃）（涡后）≤500 ≤500调速器机械调速器稳态调速率（%） 5波动率（%）≤0.5转速稳定时间（S）≤7起动方式电起动(24V)机油消耗率(g/kW. h) ≤1.5最低空载转速（r/min）≤650发动机旋转方向逆时针（面向飞轮端）柴油机外型尺寸(mm) 2015×1145×1362 1940×1344×1492 净重（kg）1650 1750飞轮/飞轮壳飞轮采用SAE14#,飞轮壳采用SAE1/2# ，1＃或135接口上海柴油机股份有限公司12V系列电站用柴油机性能参数表发动机系列：12V 排量:26L；压缩比：16：1缸径:135mm；冲程:150mm日期：2006年6月柴油机型号12V135AZD 12V135AZLD基本输出功率(12h)（kW）300 339备用功率（1h）（kW）330 372标定转速（r/min）1500 1500标定点最低燃油消耗率 (g/kW. h) 205 200型式增压增压、中冷1m处噪声(dB(A) ) ≤119 dB(A)排放符合JB8891规定机油总容量 (L) 75冷却水总容量 (L) 48排气烟度（Rb）（波许单位）≤3.1≤2.5排气温度（℃）（涡后）≤500 ≤500调速器机械调速器稳态调速率（%） 5波动率（%）≤0.5转速稳定时间（S）≤7起动方式电起动(24V)机油消耗率(g/kW. h) ≤1.5 ≤1.0最低空载转速（r/min）≤650发动机旋转方向逆时针（面向飞轮端）柴油机外型尺寸(mm) 1958×1732×17742495×1598×1909(包括水箱)净重（kg）1850±50飞轮/飞轮壳飞轮采用SAE14#,飞轮壳采用SAE1/2# ，1＃或135接口上海柴油机股份有限公司12V系列电站用柴油机性能参数表发动机系列：12V 排量:26.6L；压缩比：16.4：1缸径:135mm；冲程:155 mm日期：2006年6月柴油机型号12V135BZLD 12V135BZLD1 12V135BZLD2 基本输出功率(12h)（kW）405 505 459备用功率（1h）（kW）445 555 505标定转速（r/min）1500 1500 1500标定点最低燃油消耗率 (g/kW. h) 200型式增压、中冷增压、中冷增压、空空中冷1m处噪声(dB(A) ) ≤ 119 dB(A)排放符合JB8891规定机油总容量 (L) 75 58冷却水总容量 (L) 48排气烟度（Rb）（波许单位）≤2.0≤2.5排气温度（℃）（涡后）≤500 ≤550 ≤600调速器电子调速器稳态调速率（%）5(0~5%可调) 1(0~5%可调)波动率（%）≤0.5转速稳定时间（S）≤5起动方式电起动(24V)机油消耗率(g/kW. h) ≤1.0最低空载转速（r/min）≤750发动机旋转方向逆时针（面向飞轮端）柴油机外型尺寸(mm)(包括水箱) 2475×1800×1673 2475×1800×1920 2475×1800×1918 净重（kg）1900±50飞轮/飞轮壳飞轮采用SAE14#,飞轮壳采用SAE1/2#，1＃推荐使用：飞轮采用SAE18#,飞轮壳采用0＃；飞轮采用18#，飞轮壳采用0#；。

上柴12V135ZD型柴油机大修技术目录1.概述 ........................................................................................................................- 2 - 1.1大修条件..........................................................................................................- 2 - 1.2主要维修内容..................................................................................................- 2 - 1.3技术要求..........................................................................................................- 2 -1.4维修程序..........................................................................................................- 3 -2.发动机的拆卸、零件清洗 ....................................................................................- 4 - 2.1拆卸注意事项..................................................................................................- 4 - 2.2拆卸顺序和方法..............................................................................................- 4 -2.3零件清洗..........................................................................................................- 5 -3.发动机检修 ............................................................................................................- 6 - 3.1汽缸体和汽缸盖..............................................................................................- 6 - 3.2活塞连杆组......................................................................................................- 6 - 3.3曲轴组件..........................................................................................................- 7 - 3.4配气机构..........................................................................................................- 7 - 3.5燃油系统..........................................................................................................- 8 -3.6润滑系统..........................................................................................................- 9 -4.发动机组装 ............................................................................................................- 9 - 4.1汽缸盖组件的装配..........................................................................................- 9 -4.2柴油机总装配。

柴油发电机50HZ50HZ型号常用（KW/KVA）备用(KW/KVA)发动机型号发动机制造商PFC2520 / 2522 / 284B3.9-G1康明斯PFC3830 / 3833 / 424BT3.9-G1康明斯PFC5645 / 5650 / 634BTA3.9-G2康明斯PFC6350 / 6355 / 696BT5.9-G1康明斯PFC9375 / 9383 / 1046BT5.9-G1康明斯PFC11290/ 112100/ 1256BTA5.9-G2康明斯PFC125100/ 125110/ 1386BTAA5.9-G2康明斯PFC150120/ 150132/ 1656CTA8.3-G2康明斯PFC175140/ 175154/ 1936CTA8.3-G2康明斯PFC200160 / 200176 / 2206CTAA8.3-G2康明斯PFC250200 / 250220 / 275MTA11-G2A康明斯PFC250200 / 250220 / 275NT855-GA康明斯PFC250200 / 250/6LTAA8.9-G2康明斯PFC275220 / 275250 / 313NTA855-G1A康明斯PFC313250 / 313275 / 344MTAA11-G3康明斯PFC313250 / 313275 / 344NTA855-G1B康明斯PFC344275 / 344300 / 375NTA855-G2A康明斯PFC350280 / 350310 / 388NTA855-G4康明斯PFC375300 / 375330 / 413NTAA855-G7康明斯PFC450360 / 450400 / 500KTA19-G3康明斯PFC500400 / 500440 / 550KTA19-G4康明斯PFC625E420 / 525500 / 625KTAA19-G5康明斯PFC650E/520 / 650KTA19-G8康明斯PFC650E460 / 575520 / 650KTAA19-G6康明斯PFC650520 / 650570 / 713QSKTAA19-G3NR2康明斯PFC688E/550 / 688KTAA19-G6A康明斯PFC750600 / 750660 / 825KTA38-G2康明斯PFC800640 / 800710 / 888KTA38-G2B康明斯PFC910728 / 910800 / 1000KTA38-G2A康明斯PFC1000800 / 1000880/ 1100KTA38-G5康明斯PFC1250E/1000 / 1250KTA38-G9康明斯PFC12501000/12501100 / 1375KTA50-G3康明斯PFC13751100/13751300 / 1625KTA50-G8康明斯PFIC15001200 / 15001320 / 1650KTA50GS8康明斯PFIC18751500/18751650 / 2063QSK60G3康明斯PFIC20001600 / 20001800 / 2200QSK60G4康明斯PF55GFE50 / 6355 / 694135D-1上柴股份PF83GFE75 / 9483 / 1046135D-3上柴股份PF110GFE100 / 125110/ 1386135AD-3上柴股份PF150GFE140/ 175150/ 1886135AZD-1上柴股份PF176GFE160 / 200176 / 220G128ZLD上柴股份PF200GFE180 / 225200 / 250G128ZLD2上柴股份PF220GFE200 / 250220 / 275G128ZLD1上柴股份PF250GFE238 / 298250 / 313G128ZLD11上柴股份PF275GFE250 / 313275 / 34412V135AZD上柴股份PF300GFE255 / 318300 / 37512V135AZD上柴股份PF330GFE300 / 375330 / 41312V135AZLD上柴股份PF400GFE350 / 438374 / 46812V135AZLD上柴股份PF400GF400 / 500425 / 53112V135AZLD2上柴股份PF500GFE450 / 563500 / 62512V135AZLD1上柴股份PFM275220 / 275/D0836LE203德国曼PFM350280 / 350/D2866LE201德国曼PFM400320 / 400/D2866LE203德国曼PFM438350 / 438/D2876LE201德国曼PFM500400 / 500/D2876LE203德国曼PFM563450 / 563/D2848LE213德国曼PFM625500 / 625/D2840LE203德国曼PFM688550 / 688/D2840LE213德国曼PFM750600 / 750/D2842LE203德国曼PFM800640 / 800/D2842LE213德国曼PFM1000800 / 1000/D2862LE223德国曼PFD8064 / 8070 / 88D1146韩国斗山PFD11592 / 115100/ 125D1146T韩国斗山PFD165132 / 165145 / 181PO86TI-1韩国斗山PFD200160 / 200176 / 220PO86TI韩国斗山PFD275220 / 275240 / 300P126T1韩国斗山PFD312250 / 312275 / 344P126TI-II韩国斗山PFD375300 / 375330 / 413P158LE-1韩国斗山PFD400320 / 400352 / 440P158LE韩国斗山PFD450360 / 450400 / 500P158LE-S韩国斗山PFD500400 / 500440 / 550P180LE韩国斗山PFD575460 / 575500 / 625P222LE-1韩国斗山PFD625500 / 625528 / 660P222LE韩国斗山PFD688E500 / 625550 / 688P222LE-S韩国斗山PFD750E/600 / 750P222LE-II韩国斗山PFV8568 / 8575 / 94TD520GE瑞典沃尔沃PFV10080 / 10088 / 110TAD532GE瑞典沃尔沃PFV125100 / 125110/ 138TAD532GE瑞典沃尔沃PFV150120 / 150132/ 165TAD731GE瑞典沃尔沃PFV188150 / 188165 / 206TAD732GE瑞典沃尔沃PFV200160 / 200176 / 220TAD733GE瑞典沃尔沃PFV250200 / 250220 / 275TAD734GE瑞典沃尔沃PFV325260 / 325286 / 358TAD941GE瑞典沃尔沃PFV375300 / 375330 / 410TAD1343GE瑞典沃尔沃PFV400320 / 400360 / 450TAD1344GE瑞典沃尔沃PFV450360 / 450400 / 500TAD1345GE瑞典沃尔沃PFV500400 / 500440 / 550TAD1641GE瑞典沃尔沃PFV570456 / 570500 / 625TAD1624GE瑞典沃尔沃PFV625500 / 625550 / 688TWD1643GE瑞典沃尔沃PFS625500 / 625/S6R-PTA日本三菱PFS675540 / 675/S6R2-PTA日本三菱PFS750600 / 750/S6R2-PTAA日本三菱PFS800640 / 800/S12A2-PTA日本三菱PFS940752 / 940/S12H-PTA日本三菱PFS1060848 / 1060/S12H-PTA日本三菱PFS12752020 / 1275/S12R-PTA日本三菱PFS13751100 / 1375/S12R-PTA2日本三菱PFS15001200 / 1500/S12R-PTAA2日本三菱PFS17501400 / 1750/S16R-PTA日本三菱PFS18751500/1875/S16R-PTA2日本三菱PFS20001600 / 2000/S16R-PTAA2日本三菱PF15GF15 / 1916.5 / 214L22BD-4潍柴动力PF20GF20 / 2522 / 28495D10-1潍柴动力PF24GF24 / 3026.4 / 33495D10-1潍柴动力PF30GF30 / 38/K4102D3-1潍柴动力PF40GF40 / 5044 / 55R4110D40-1潍柴动力PF50GF50 / 63/R4105ZD7-1潍柴动力PF75GF75 / 94/R6105ZD16-1潍柴动力PF90GF90/ 113100/ 125R6105AZLD-1潍柴动力PF100GF100 / 125110/ 138R6105IZLD7潍柴动力PF120GF120 / 150/R6105IZLD7潍柴动力PF8GF8 / 108.8 / 11LL380BD-4华源莱动PF10GF10 / 1311 / 14KM485BD-4华源莱动PF12GF12 / 1513.2 / 16.5KM485BD-4华源莱动PF600GFE550 / 687600 / 750WD287TAD61L无锡万迪PF640GFE600 / 750684 / 800WD305TAD68无锡万迪PFL3024 / 3026 / 331003G天津雷沃PFL3830 / 3833 / 411004G天津雷沃PFL7056 / 7061 / 761004TG天津雷沃PFL8870 / 8877 / 9617.10天津雷沃PFL10080 / 10088 / 1101006TG2A天津雷沃PFL125100 / 125110/ 1381006TAG天津雷沃基本简介柴油机驱动发电机运转，将柴油的能量转化为电能。

型号FKS-S350备用功率（50HZ）350KW主用功率（50HZ）320KW标准配置总体描述:发动机型号：12V135AZLD●满足环境温度40°C水箱散热器，皮带驱动冷却风扇，带风扇安全护罩●24V充电发电机●发电机：单轴承发电机，IP23防护等级，H级绝缘●减震器●干式空气过滤器、双燃油过滤器、机油过滤器、冷却液过滤器●发电输出断路器●标准控制屏●12V启动电瓶两只及电瓶连接电缆●启动电瓶及连接线一套；排烟弯管、波纹减震管、锥形接管、法兰、消声器一套●随机使用资料不同电压等级发电机电压（V）频率（HZ）相数功率因数（COS¢）备用电流（A）备用功率（KW/KV A）主用功率（KW/KV A）440/254 50 3 0.8 574 350/437 320/400 415/240 50 3 0.8 608 350/437 320/400 400/230 50 3 0.8 631 350/437 320/400 380/220 50 3 0.8 664 350/437 320/400主用功率：依据GB/T2820-97（eqvISO8528），在一定功率范围内可以无限制运行，每运行12小时可累计1小时10%的过载备用功率：备用功率为应急使用的最大功率限值，不能超负荷，即为断油功率销售承诺福康斯公司提供的产品均为全新的产品，每一台机组均经过严格的出厂检测。

福康斯公司产品均提供保修服务，保修期为机组调试验收合格后的12个月或累计运行1000小时；以先到期为准。

发动机参数生产商/型号：上柴12V135AZLD机油容量：57.4L燃油消耗：232.6L汽缸数：12排量：25.8缸径×行程：135mm×150mm额定转速：1500rpm发动机最大功率：372KW调速系统：机械调速发电机参数基本信息产品符合GB755,BS5000,VDE0530,NEMAMG1-22,CSA22.2和AS1359标准技术数据生产商：法拉第电机FD4LP相数：3接线方式：三相四线，Y型绕接轴承数：1功率因数：0.8防护等级：IP23励磁方式：无刷自励绝缘等级/温升等级：H/H机组参数电压整定范围：≥+ 5%稳态电压调整率：≤+ 1%瞬态电压偏差（100%突减功率）：≤+25瞬态电压偏差（突加功率）：≤-20%电压稳定时间（100%突减功率）：≤6S电压稳定时间（突加功率）：≤6S稳态平率调整率：≤5%频率波动率：≤0.5%瞬态频率偏差（100%突减功率）：≤+12%瞬态频率偏差（突加功率）：≤-10%频率恢复时间（100%突减功率）：≤5S频率恢复时间（突加功率）：≤5S尺寸和重量：3500×1480×1922mm 3500Kg可选控制屏◆标准控制屏标准型发电机组控制屏是满足机组正常操作、使用的最基本配置，具有操作简便、功能齐全、保护可靠等优点。

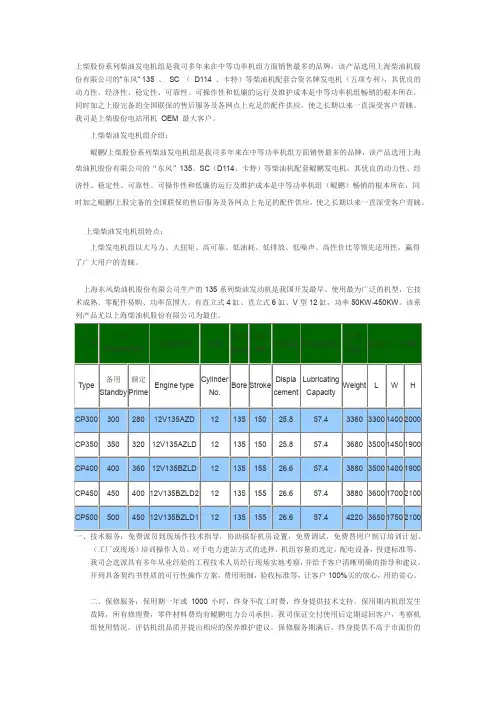

上柴股份系列柴油发电机组是我司多年来在中等功率机组方面销售最多的品牌，该产品选用上海柴油机股份有限公司的“东风” 135 、SC （D114 、卡特）等柴油机配套合资名牌发电机（五项专利），其优良的动力性、经济性、稳定性、可靠性、可操作性和低廉的运行及维护成本是中等功率机组畅销的根本所在，同时加之上股完备的全国联保的售后服务及各网点上充足的配件供应，使之长期以来一直深受客户青睐。

我司是上柴股份电站用机OEM 最大客户。

上柴柴油发电机组介绍：鲲鹏/上柴股份系列柴油发电机组是我司多年来在中等功率机组方面销售最多的品牌，该产品选用上海柴油机股份有限公司的“东风”135、SC（D114、卡特）等柴油机配套鲲鹏发电机，其优良的动力性、经济性、稳定性、可靠性、可操作性和低廉的运行及维护成本是中等功率机组（鲲鹏）畅销的根本所在，同时加之鲲鹏/上股完备的全国联保的售后服务及各网点上充足的配件供应，使之长期以来一直深受客户青睐。

上柴柴油发电机组特点：上柴发电机组以大马力、大扭矩、高可靠、低油耗、低排放、低噪声、高性价比等领先适用性，赢得了广大用户的青睐。

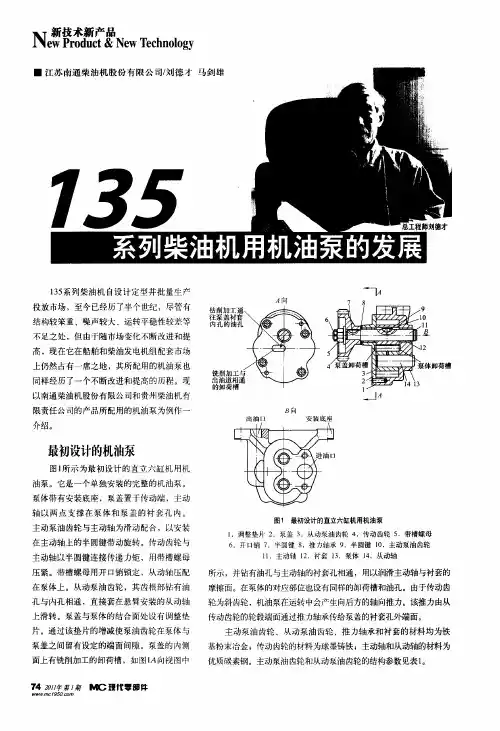

上海东风柴油机股份有限公司生产的135系列柴油发动机是我国开发最早、使用最为广泛的机型，它技术成熟、零配件易购、功率范围大。

有直立式4缸、直立式6缸、V型12缸，功率50KW-450KW。

该系列产品尤以上海柴油机股份有限公司为最佳。

一、技术服务：免费派员到现场作技术指导，协助搞好机房设置，免费调试，免费替用户制订培训计划、（工厂或现场）培训操作人员。

对于电力建站方式的选择，机组容量的选定，配电设备，投建标准等，我司会选派具有多年从业经验的工程技术人员经行现场实地考察，并给予客户清晰明确的指导和建议。

开列具备契约书性质的可行性操作方案，费用明细，验收标准等，让客户100%买的放心，用的省心。

二、保修服务：保用期一年或1000小时，终身不收工时费，终身提供技术支持。

保用期内机组发生故障，所有修理费，零件材料费均有鲲鹏电力公司承担。
