水利工程图演示文稿

2、省略画法
当图形对称时，可以只画对成的一半，但需在对称线上加注对称符号，如图涵洞的平面图所示。
3、简化画法
对于图样中的一些细小结构，当其成规律分布时，可以简化绘制，即只绘其中少数几个，其余的用中心线或轴线表示其位置，如图中进水闸的排水孔；
图样中的某些设备（如闸门起闭机、发电机等），因属外构件或另有图纸表达，在建筑物结构图中可简化绘制或省略不画。
一、基本规定
1、河流的上下游和左右岸
在水利水电工程中规定，河流以挡水建筑物为界，逆水流方向在挡水建筑物上方的河流段称为上游，在挡水建筑物下方的河流段称为下游。还规定，视向顺水流方向，左边称为左岸，右边称为右岸
在水工图中习惯将河流的流向布置成自上而下（适用于挡水建筑物如挡水坝等）或自左而右（适用于过水建筑物如水闸等）
4、施工图
表示施工组织和方法的图样，主要包括施工布置图、开挖图、混凝土浇筑图、导流图等
5、竣工图
工程施工过程中，对建筑物的结构进行局部修改是难免的，竣工后建筑物的实际结构与建筑物结构图存在差异。因此，应按竣工后建筑物的实际结构绘制竣工图，供存档和工程管理用。
注意要点：
• 规划图和布置图一般画有地形等高线、河流及流向、指北针、各建筑物的相互位置、主要尺寸等。采用图例的形式。
2、图线
水工图中图线的线型和用途基本上与土木建筑图中的一致，但有两点需注意：
①水工图中的粗实线除了表示可见轮廓线外，还用来表示结构分缝线和地质断层线及岩性分界线
②水工图中的原轮廓线除了可用双点画线表示外，还可以用虚线表示。
3、符号水工图中表示水流方向的箭头符号指北针的绘制，其位置一般在图的左上
4、拆卸画法

工程制图第十四章水利工程图

机械制图安徽工业大学仝基斌
11
4、复合剖视图
2019/12/2
机械制图安徽工业大学仝基斌
12
5、分层画法
2019/12/2
机械制图安徽工业大学仝基斌
下一页
13
6、拆卸画法
2019/12/2
机械制图安徽工业大学仝基斌
14
7、假想画法
2019/12/2
机械制图安徽工业大学仝基斌
3、详图：细部构造间的定位尺寸、结构图中未标注的详细尺寸
2019/12/2
机械制图安徽工业大学仝基斌
27
七、水工图中线性尺寸标注的特点
1、封闭尺寸（水工图要求标注封闭尺寸） 2、重复尺寸（水工图可标注重复尺寸）
3、对称结构尺寸标注
4、尺寸标注的合理性
2019/12/2
机械制图安徽工业大学仝基斌
28
八、水工图的绘制
1、了解工程建筑概况、设计参数、结构特点
2、定视图表达方案 3、定比例和布图 4、用细实线打底稿 5、检查加深、标符号 6、标尺寸、填标题栏
2019/12/2
机械制图安徽工业大学仝基斌
29
2019/12/2
机械制图安徽工业大学仝基斌
30
2019/12/2
机械制图安徽工业大学仝基斌
24
（2）数学表达式和列表结合标注曲线尺寸
2019/12/2
机械制图安徽工业大学仝基斌
25
（3）坐标法标注曲线尺寸
2019/12/2
机械制图安徽工业大学仝基斌
26
六、不同类型水工图尺寸标注
1、枢纽布置图：基准点、高程、主要轮廓尺寸。
2、结构图：建筑物总体尺寸、结构物定形和定位尺寸、相对位置尺寸。

水利工程图培训课件

收集资料和现场勘测
收集相关资料和现场勘测数据，包括地形图、水文资料、地质勘察报告等。
制定绘图计划
根据收集的资料和现场勘测数据，制定合理的绘图计划，包括图纸的种类、内容、比例尺等。
使用CAD软件进行绘图
使用CAD软件进行绘制，包括绘制各种图形元素、标注尺寸和文字说明等。
检查和校对
完成绘制后需要对图纸进行仔细的检查和校对，确保图纸的准确性和完整性。
发展
随着计算机技术和数字化技术的不断发展，水利工程图也在不断演进。现代的水利工程图通常采用数字化方式进行绘制和存储，可以方便地进行修改、更新和共享。此外，现代水利工程图还应用了各种先进的可视化技术和工具，使得工程师们能够更加直观地理解和分析工程图。
02
水利工程图的分类与绘制
水利工程图的分类
水利工程设计图
水利工程图培训课件
xx年xx月xx日
contents
目录
• 水利工程图概述 • 水利工程图的分类与绘制 • 水利工程图的基本要素 • 水利工程图的阅读与分析 • 水利工程图的实践与应用 • 水利工程图的相关规范与标准
01
水利工程图概述
水利工程图的定义与特点
定义
水利工程图是用于描述水利工程设施、结构、设备和材料的图形表示。它是一种专业的工程图纸，通常包括各种视图、剖面图和详图，用于指导水利工程的规划、设计、施工和管理。
《水利水电工程设计文件编制标准》等相关规范
01
02
03
制定目的
为了规范水利水电工程设计文件的编制，保证设计质量，提高设计效率，制定本标准。
主要内容
包括水利水电工程设计文件的编制原则、内容、深度、格式等规定。

水利工程图

2、枢纽布置图
表示整个水利枢纽在平面和立面的布置情况，一般包括：
（1）水利枢纽所在地区的地形、河流及流向、地理方位等。
（2）各建筑物的相互位置关系。（3）建筑物与地面的交线、填挖方边坡线。（4）铁路、公路、居民点及有关的重要建筑物。（5）建筑物的主要高程、定位点和主要轮廓尺寸。
特点：
（1）枢纽平面布置图必须画在地形图上。（2）为了突出建筑物主体，一般只画出建筑物的主要结构轮廓线，次要轮廓线和细部构造省略不画或用示意图表示。（3）图中一般只标注建筑物的外形轮廓尺寸及定位尺寸、主要部位的高程、填挖方坡度等。
桃山水库弧形闸门（牛腿）
四新水库涵洞（坝后）
四新水库平板闸门（坝后）
二、水工建筑物中常见的结构及其作用。 1、上游翼墙：引导水流平顺地进入闸室，常见有圆弧式、斜墙式（八字墙）。 2、铺盖：紧靠闸室或坝体，减少渗透，保护上游河床及闸坝的稳定性。 3、护坦及消力池：消耗水流的能量，防止下游河床受冲刷，保证闸、坝的安全。
4、海漫及防冲槽：消除水流剩余能量，保护河床。
5、下游翼墙：使出闸水流均匀扩散、平稳，减少冲刷，常见有圆弧式、斜墙式（八字墙）、扭面翼墙。
水闸轴测图
二、水工建筑物中常见的结构及其作用。 6、廊道：为灌浆、排水、观测、检查等要求而设置
7、分缝：防止因温度变化或不均匀沉陷引起断裂而设
8、分缝中的止水：防止水流渗漏
常见的水工建筑物：
拦河坝：挡水建筑物，拦截河流，抬高上游水位，形成水库和落差。
水电站：利用上下游水位差及流量进行发电。
船闸：为克服水位差产生的通航障碍的建筑物。
泻水闸：排放上游水流，调节水位和流量。
冲砂闸：排放水库泥沙。

水利工程图培训课件PPT(共 104张)

船闸：用以克服水位差产生的通航障碍的建筑物。
葛洲坝水利枢纽
泄水闸
泄水闸：用以排放上游水流，进行水位和流量调节的建筑物。
葛洲坝水利枢纽
冲砂闸
冲砂闸：用以排放水库泥沙的建筑物。
葛洲坝水利枢纽
葛洲坝水利枢纽
三峡水利枢纽
江都水利枢纽
江都水利枢纽 —— 南水北调东线源头
江都水利枢纽 —— 江都四站
• 特点：表达的范围大，图形的比例小。建筑物一般采用示意图表示。
工程位置图
三峡水利枢纽在长江流域中的位置图
枢纽布置图
• 主要表示整个水利枢纽在平面和立面的布置情况。
枢纽布置图
表达内容：
• 水利枢纽所在地区的地形、河流及流向、地理方位等 • 各建筑物的相互位置关系 • 建筑物与地面的交线、填挖方边坡线 • 各建筑物的主要高程和主要轮廓尺寸 • 铁路、公路、居民点及有关的重要建筑物
水利工程图
1概述

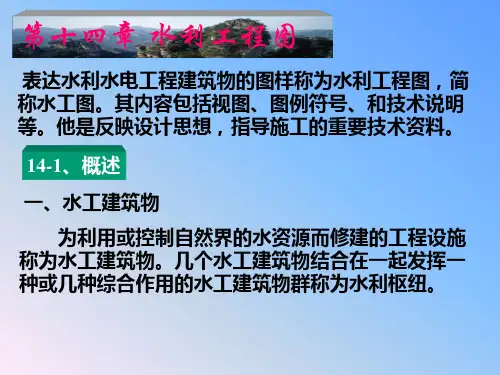

• 表达水利水电工程建筑物的图样称为水利工程图，简称水工图。
• 水工图的内容包括视图、尺寸、图例符号和技术说明等。
• 水工图是反映设计思想、指导施工的重要技术资料。
1.1 水工建筑物
水工建筑物 —— 为利用或控制自然界的水资源而修建的工程设施。
主要功能：防洪、灌溉、发电、航运、供水
竣工图
根据建筑物建成后的实际情况绘制而成的图样。
• 工程验收 • 技术资料、档案 • 技术交流
1.3 水工建筑物中常见结构及作用
★ 上、下游翼墙
水闸、船闸等建筑物进出口处两侧的导水墙。
1.3 水工建筑物中常见结构及作用
上游翼墙：引导水流平顺地进入闸室
1.3 水工建筑物中常见结构及作用

工程制图第十四章水利工程图.ppt

31
2020/8/13
机械制图安徽工业大学仝基斌
32
2020/8/13
机械制图安徽工业大学仝基斌
33
机械制图安徽工业大学仝基斌
11
4、复合剖视图
2020/8/13
机械制图安徽工业大学仝基斌
12
5、分层画法
2020/8/13
机械制图安徽工业大学仝基斌
下一页
13
6、拆卸画法
2020/8/13
机械制图安徽工业大学仝基斌
14
7、假想画法
2020/8/13
机械制图安徽工业大学仝基斌
人站在下游面向建筑物作投影，所得的视图称下游立面图。
2020/8/13
人站面向下游站立时，左手称左岸右手称右岸
机械制图安徽工业大学仝基斌
8
纵剖视图
2020/8/13
机械制图安徽工业大学仝基斌
9
四、其他表达方法 1.详图
2020/8/13
机械制图安徽工业大学仝基斌
10
2、展开视图
2020/8/13
28
八、水工图的绘制
1、了解工程建筑概况、设计参数、结构特点
2、定视图表达方案 3、定比例和布图 4、用细实线打底稿 5、检查加深、标符号 6、标尺寸、填标题栏
2020/8/13
机械制图安徽工业大学仝基斌
29
2020/8/13
机械制图安徽工业大学仝基斌
30
2020/8/13
机械制图安徽工业大学仝基斌
2020/8/13
机械制图安徽工业大学仝基斌
4
2.枢纽布置图（或总体布置图）
2020/8/13

水利工程图培训课件ppt80页

河流的上下游和左右岸
规定画法和习惯方法
１、展开画法２、省略方法３、简化画法４、拆卸画法５、合成视图６．分层表示法７．连接表示法
章目录返回
如图所示，假想将倾斜部分展开到与正立面平行后，再画出视图，这种视图称为展开视图。在图名后应注明 “展开”二字。
展开画法
返回
省略方法
当图形对称时，可以只画对称的一半，但须在对称线上加注对称符号。
返回
简化画法
(1)对图中的一些细小结构，当其有规律分布时，可以采用简化绘制，即只须画出其中几个，其余用中心线或轴线表示其位置，如消力池中的排水孔。
下一页
(2)当图形较小致使某些细部结构无法在图中表示清楚，或一些成品的附属设备另有专门图纸表示时，可以在图中相应部位画出示意图，常用的一些示意图例如右表所示。
曲面表示
第三节水工图的尺寸注法
铅垂尺寸的标注水平尺寸的注法桩号的标注曲线的尺寸注法简化注法尺寸齐全与重复尺寸
节目录
铅垂尺寸的标注
（一）标高的注法（１）标高符号；（２）标高数字；（３）水位的标注。
返回
§15-3 水利工程图的尺寸标注
一、标高标注
水面标高
标高数字一律以米为单位，注写到小数点以后第三位。在总布置图中，可注写到小数点后第二位。
1. 工程位置图 2. 枢纽图 3. 建筑物结构图 4. 施工图 5. 竣工图
下一页
工程位置图
（包括流域规划图和灌区规划图）
主要表示水利枢纽所在的地理位置，与枢纽有关的河流、公路、铁路、重要的建筑物和居民区。
返回
枢纽布置图
主要表示整个水利枢纽在平面和立面的布置情况。

14章-水利工程图

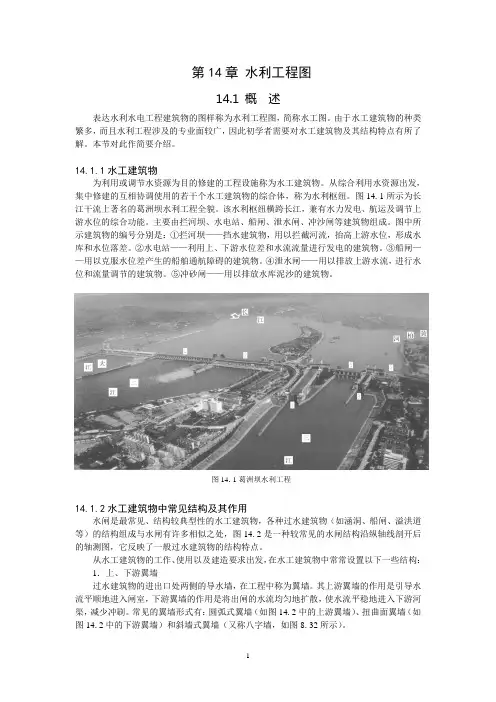

第14章水利工程图14.1 概述表达水利水电工程建筑物的图样称为水利工程图，简称水工图。

由于水工建筑物的种类繁多，而且水利工程涉及的专业面较广，因此初学者需要对水工建筑物及其结构特点有所了解。

本节对此作简要介绍。

14.1.1水工建筑物为利用或调节水资源为目的修建的工程设施称为水工建筑物。

从综合利用水资源出发，集中修建的互相协调使用的若干个水工建筑物的综合体，称为水利枢纽。

图14.1所示为长江干流上著名的葛洲坝水利工程全貌。

该水利枢纽横跨长江，兼有水力发电、航运及调节上游水位的综合功能。

主要由拦河坝、水电站、船闸、泄水闸、冲沙闸等建筑物组成。

图中所示建筑物的编号分别是：①拦河坝——挡水建筑物，用以拦截河流，抬高上游水位，形成水库和水位落差。

②水电站——利用上、下游水位差和水流流量进行发电的建筑物。

③船闸——用以克服水位差产生的船舶通航障碍的建筑物。

④泄水闸——用以排放上游水流，进行水位和流量调节的建筑物。

⑤冲砂闸——用以排放水库泥沙的建筑物。

图14.1葛洲坝水利工程14.1.2水工建筑物中常见结构及其作用水闸是最常见、结构较典型性的水工建筑物，各种过水建筑物（如涵洞、船闸、溢洪道等）的结构组成与水闸有许多相似之处，图14.2是一种较常见的水闸结构沿纵轴线剖开后的轴测图，它反映了一般过水建筑物的结构特点。

从水工建筑物的工作、使用以及建造要求出发，在水工建筑物中常常设置以下一些结构：1．上、下游翼墙过水建筑物的进出口处两侧的导水墙，在工程中称为翼墙。

其上游翼墙的作用是引导水流平顺地进入闸室，下游翼墙的作用是将出闸的水流均匀地扩散，使水流平稳地进入下游河渠，减少冲刷。

常见的翼墙形式有：圆弧式翼墙（如图14.2中的上游翼墙）、扭曲面翼墙（如图14.2中的下游翼墙）和斜墙式翼墙（又称八字墙，如图8.32所示）。

图14.2水闸轴测图2．铺盖如图14.2所示，铺盖是铺设在上游河床上面的（一般用浆砌块石铺设的）一层防冲、防渗层，它紧靠闸室或坝体，其作用是减少水流渗透，保护上游河床和闸室、坝基础，提高闸、坝的稳定性。

12水利工程图(4)-专业PPT文档

合成视图
(3)剖面图（剖视图）
剖面图表达建筑物的内部结构形状及位置关系，高度尺寸，特征水位，地形，地质情况及建筑材料。
（4）断面图
剖切平面平行于建筑物轴线或顺河流流向时所得的图，称为纵断面图。剖切平面垂直于建筑物轴线或河流方向时所得的图，称为横断面图。断面图表达建筑物组成部分的断面形状及建筑材料。
10.1.2水工图的表达方法
表达方法：基本表达方法和特殊表达方法。一、基本表达方法包括平面图、立面图、剖面图、断面图、详图等；
（1）平面图
主要表达建筑物的平面形状及布置，反映建筑物的平面尺寸（长、宽）及平面高程、剖面图的剖切位置及投影方向。
平面图的布置与水有关：
1）对于挡水坝、水电站等挡水建筑物
标高数字一律注写在标高符号右边，单位以米计，注写到小数点后第三位。在总布置图中，可注写到小数点后第二位。零点标高注成±0.000，正数标高数字前一律不加“+”号，负数标高数字前必须加注“－”号，如－1.500。
(2)在平面图中，高程符号为细实线矩形线框，矩形线框的长、宽比约为 2：1，在其内注写标高数字。
三、高度尺寸的注法
建筑物立面图和垂直方向的剖视图、断面图中的主要高度常标注高程。 (1)标高:标高符号及尺寸数字。标高符号一般采用等腰直角三角形，用细实线绘制，其高度h约为数字高度的2/3（3mm）。水面标高（水位），水面线以下画三条渐短细实线。
h
45° 18.280
(a)
56.500
(b)
（八）展开画法
当构件或建筑物的轴线（或中心线）为曲线时，可以将曲线展开成直线后，绘制成视图（或剖视图）。在图名后注写“展开”二字，或写成 “展视图” 。
10.2 水利工程图的尺寸标注

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

水利工程图的表达方法
3、折断画法
不同形状和材料的形体，折断线的画法有所区别……
当仅需表达形体某一部分的形状时，可假想将不要的部分折断，只画出需要的部分，并在折断处画出折断线。
水利工程图的表达方法
4、断开画法
对于较长且沿长度方向的断面形状一致或按一定规律变化的形体，可断开后缩短绘制，断裂处用波浪线或折断线表示，但尺寸应按总长标注。
展开画法
水利工程图的表达方法
8、合成视图
对称或基本对称的同一物体的图形，可将两个视向相反的视图或剖视图、断面图各画对称的一半，并以对称线为界，合成一
个图形，称为合成视图。
9、分层画法对于多层结构，可按构造层次分层绘制，相邻层用波浪线分界，并可用文字注写各层结构的名称。
相邻结构层用波浪线分界，并注写各层结构的名称。
纵横比例的标注
水利工程图的表达方法
二、规定画法和习惯画法
1、对称形体的省略画法
在不致引起误解时，对具有对称性的形体，可只画1/2或1/4，并在对称中心线的两端画出对称符号。图形超出对称线时可不
画对称符号
水利工程图的表达方法
2、相同要素的简化画法当形体内有多个完全相同且按一定规律排列的结构要素时，可仅在两端或适当位置画出其完整形状，其余部分以中心线或中心线交点表示。 n个
水工图
建筑物结构图施工图竣工图
博阳河
105国道
导托堤 3.795 km
导托堤
德安县城南面
樟树陶村
前山水河
枢纽布置图
水利工程图的表达方法
一、基本表达方法
（一）常用符号
1、水流方向
2、指北针
水利工程图的表达方法
（二）视图名称
水工建筑物常用三视图表达，即平面图、立面图和侧面图。因其
水利工程图的表达方法
5、连接画法当形体较长，图纸空间
A
A
有限，形体需全部表达时，可
A
采用连接画法分段绘制，并标
注连接符号和字母表示展开画法当构件或建筑物的轴线（或中心线）为曲线时，可将曲线展开成直线后，绘制成视图、剖视图或断面图。这时应在图名后注写“展开”二字，或写成展视图。 7、拆卸画法当视图、剖视图中所要表达的结构被另外的结构或填土遮挡时，可假想将遮挡结构拆去或将填上掀去，然后作被遮挡结构的投影。采用拆卸画法无需作任何说明和标注。
桩号的标注方法
水利工程图的尺寸标注
四、非圆曲线尺寸的注法
标注非圆曲线尺寸时，一般用非圆曲线上各点的坐标值表示。
带坐标尺寸注法
不带坐标尺寸注法
溢流坝面曲线坐标
水利工程图的阅读和绘制
一、读图
读图一般采用“总体──局部──细部──总体”的循环过程。
（1）概括了解：阅读标题栏及文字说明，了解建筑物的名称、作用、画图的比例、尺寸单位、施工要求等。（2）分析视图表达：了解采用了哪些视图、剖视图、断面图和详图，剖
土坝结构图
水利工程图的尺寸标注
一、标高标注
标高数字一律以米为单位，注写到小数点以后第三位。在总布置图中，可注写到小数点后第二位。特征水位应在标注水位的基础上加注特征水位名称。特征水位是指反映水库工作状态的水位, 是规划设计阶段确定主要水工建筑物尺寸(如坝高、溢洪道宽度、电站装机容量等)及估算工程效益的基本依据。
（四）视图名称及比例标注
一个视图中铅垂和水平方向采用不同比例时，应分别标注纵横比例。
水工图中各视图图名一般河流横剖面图
纵 1:1000 横 1:5000
150.00
统一标注在图形上方，并在图名下方绘一粗横线，其长
度应以图名所占长度为准。
当整张图纸中只采用一种比例时，比例应注写在标题栏中，否则应和视图名称一起按照如下形式注写：平面图平面图1：200或 1 ：2 0 0
工程制图
水利工程图简介
主要内容
一、水利工程图的分类（掌握）二、水利工程图的表达方法（掌握）三、水利工程图的尺寸标注（掌握）四、水利工程图的阅读和绘制（熟悉）
水利工程图的分类
表达水利工程规划、枢纽布置和水工建筑物形状、尺寸及结构的图样称为水利工程图，简称水工图。相关规范《水利水电工程制图标准》（SL73-95）。规划图枢纽布置图
视图、断面图的剖切位置及投影方向，详图表达的部位，各视图的
大概作用，以及有哪些规定画法和习惯画法，为深入读图做准备。（3）分析形体：对建筑物的主要组成部分逐一分析识读。识读水工图，除想象形状外，还有结构、大小、材料等项内容需一并加以识读。（4）综合整理：读懂建筑物各主要组成部分及细部结构后，再回到总图阅读，以便弄清建筑物的总体结构形状。
许多部分被土层覆盖，且内部结构也较复杂，所以剖视图、断面图应
用也较多。
顺水流方向观察时，左边为左岸，右边为右岸。
布置水工图时，习惯上使水流方向为自上向下或自左向右。当视图与水流方向有关时，顺水流方向时为上游立面图，逆水流方向为下游立面图。
河流的上下游和左右岸
剖切面平行于轴线或顺水流流向——纵剖面图剖切面垂直于轴线或水流流向——横剖面图
水利工程图的表达方法
10、其他

曲面的表示
为了增强图样的直观性，水
工图中的曲面应用细实线画出若干素线，斜坡面应画出坡线，如
右图所示。
曲面表示
水利工程图的表达方法
10、其他

详图当物体的局部结构由于图形比例较小而表示不清或不便于注写尺寸时，将这些局部结构用较大的比例画出，所得的视图即为详图。
标高正常蓄水位
107.000
水面标高
标高标注
水利工程图的尺寸标注
二、坡度的注法
坡度一般采用1：n表示，当坡度较缓时，可用百分数表示，即 i=n%。
坡度标注
水利工程图的尺寸标注
三、桩号的注法
对于坝、隧洞、渠道等较长的水工建筑物，沿轴线的长度尺
寸通常采用里程桩的标注方法，即 k + m，其中k为公里数，m为米数。起点桩号注成 0+000，反方向用“--”。
横剖面图
河流横剖面图
大坝横剖面
纵剖面图
河流纵剖面图
大坝纵剖面
水利工程图的表达方法
（三）视图配置
为便于读图，水工图中各视图应尽可能按投影关系配置。有时为合理利用图纸，将某些视图配置在图幅内适当的地方，也是允许的。大型水工建筑物的视图较大，可以将某一张视图单独画在一张图纸上。
水利工程图的表达方法
