第一章 管道工识图第一节 识图基本知识一、正投影的基本概念（一）正投影法管道工程图同机械图、建筑图一样，识勇投影方法画出来的。
为了绘制和识读管道工程图，必须首先建立投影概念。
在日常生活中日光或灯光照射物体，就会在地上或墙上产生影子。
制图中参照这一自然现象，用一组假想光线将物体的形状投射到一个面上去，称为“投影”。
一个物体进行投影，要有投影的光线和承受影子的平面，我们称投射的光线为“投影线”，承受影子的平面叫做“投影面”，在该面上得到的图形，也称“投影”，或投影图。
由于投影线的不同，物体的投影也不同。
如果投影线从一点出发，如图1-1a所示那样把一本书放在灯光下向地面进行投影时，书产生的投影会比实物大。
这种投影方法称为中心投影法。
中心投影法多应用于绘制建筑透视图。
如果光源距离无限增大，投影线相互平行如图1-1b那样时，书产生的投影即与实物大小相同。
这种利用相互平行的投影线进行投影的方法叫做平行投影法。
（a） （b） （c）图1-1 投影概念 图1-2 正投影法在平行投影中，投影线垂直于投影面，物体在投影面上所得到的投影叫做正投影，这种投影方法称为正投影法。
物体的正投影，就是将通过物体个顶点的平行投影线于投影面的交点连接起来所得到的图形。
图1-2所示书的正投影，就是通过书的四个顶点的投影线与投影面的交点连接所成的矩形。
正投影法就是我们平时经常说的“正对着”物体去看而投影的方法。
正投影法的基本特点是：（1）被投影的物体在观察者与投影面之间，就是说，保持人—物—投影面的相对位置关系；（2）投影线相互平行，且垂直于投影面；（3）投影不受人与物体以及物体与投影面之间的距离的影响。
管道工程图大部分是利用正投影法画出来的，因此，学习绘制和识读管道工程图，必须掌握正投影法的原理，并运用这些原理去解决图样中的问题。
本教材以后提到的投影，如无特殊注明，均为正投影，投影图为正投影图。

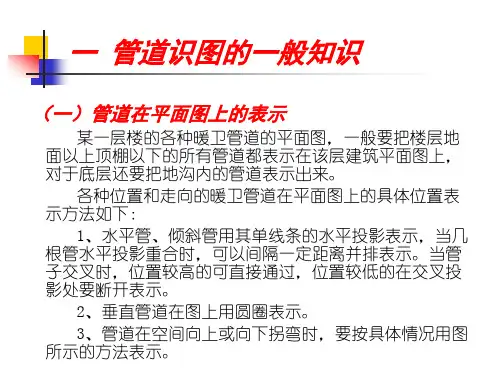

（二）点、直线和平面的正投影特性管道工程图的各种图样都由不同图线组成，因此，掌握点、直线和平面的投影特性，对图纸的绘制和识读都由很大的帮助。

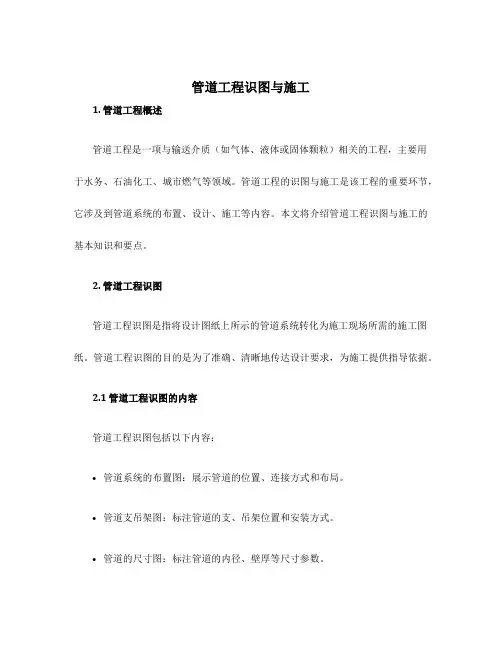

管道工程识图与施工1. 管道工程概述管道工程是一项与输送介质（如气体、液体或固体颗粒）相关的工程，主要用于水务、石油化工、城市燃气等领域。
管道工程的识图与施工是该工程的重要环节，它涉及到管道系统的布置、设计、施工等内容。
本文将介绍管道工程识图与施工的基本知识和要点。
2. 管道工程识图管道工程识图是指将设计图纸上所示的管道系统转化为施工现场所需的施工图纸。
管道工程识图的目的是为了准确、清晰地传达设计要求，为施工提供指导依据。
2.1 管道工程识图的内容管道工程识图包括以下内容：•管道系统的布置图：展示管道的位置、连接方式和布局。
•管道支吊架图：标注管道的支、吊架位置和安装方式。
•管道的尺寸图：标注管道的内径、壁厚等尺寸参数。
•管道连接图：显示管道的连接方式、材料和焊接要求。
2.2 管道工程识图的要点管道工程识图需要注意以下要点：•清晰准确：确保图纸上的信息清晰、准确。
避免模糊、重叠或遗漏的情况发生。
•统一标识：采用统一的符号、图例和颜色标识，便于理解和识别。
•合理布局：根据实际情况合理布置管道系统，确保施工方便、运行顺利。
•安全考虑：在图纸中标注管道系统的安全措施和警示提示，保障工人的安全施工。
3. 管道工程施工管道工程施工是指根据识图要求，进行管道系统的安装、调试和验收的全过程。
管道工程施工需要遵循相关的标准和规范，并保证施工的质量和安全。
3.1 管道工程施工步骤管道工程施工一般包括以下步骤：1.材料准备：根据设计要求，准备所需的管道材料、阀门和配件等。
2.管道安装：按照识图要求进行管道的焊接、组装和安装。
3.支吊架安装：根据识图要求安装管道的支吊架，确保管道的稳定和可靠。
4.阀门安装：根据识图要求安装阀门和控制装置，确保管道系统的正常操作。
5.系统调试：对管道系统进行压力测试、泄漏检查和流量调试等，确保系统的正常运行。
6.验收交付：按照规范进行管道的验收，确保达到设计要求后，将其交付使用。
3.2 管道工程施工中的注意事项在管道工程施工过程中，需要注意以下事项：•安全第一：确保施工现场的安全，采取必要的安全措施和防护措施。
管道图入门知识点总结一、管道图的基本概念1. 管道图是用来表示管道系统布局和安装细节的图形表示方法，通常包括管道的走向、连接方式、管道尺寸和安装位置等信息。
2. 管道图通常是在施工图中的一部分，用于指导管道系统的施工和安装，并为维护和修理提供参考。
二、管道图的绘制规范1. 管道图的绘制需要按照一定的标准和规范进行，如线条粗细、符号使用和图例规定等。
2. 管道图的绘制还需要考虑美观和易读性，因此要注意布局和标注的规范性和清晰度。
三、管道图的主要内容1. 管道图通常包括管道的走向和连接方式，即管道的布局和管道之间的连接关系。
2. 管道图还要标注管道的尺寸和材质，以及管道的安装位置和支撑方式等信息。
四、管道图的绘制方法1. 管道图可以手绘或使用计算机辅助绘图软件进行绘制，一般都是按照给定的比例和尺寸进行绘制的。
2. 管道图的绘制需要按照管道系统的实际情况和设计要求进行，包括管道走向、连接方式、尺寸和安装位置等。
五、管道图的常用符号和标注1. 管道图的常用符号包括管道、阀门、支架、管道连接件等，这些符号是按照一定的规范和标准来使用的。
2. 管道图的标注要包括管道尺寸、材质、安装位置等信息，以便施工和维护时的参考。
六、管道图的应用领域1. 管道图广泛应用于建筑、化工、水利、机械等领域的工程设计和施工中，用于指导管道系统的布局、安装和维护。
2. 管道图还可以作为工程文件中的一部分，用于审核、验收和记录管道系统的设计和施工情况。
七、管道图的特点和要求1. 管道图要求清晰、准确、规范，并能够直观地展现管道系统的布局和连接关系，以便于施工和维护。
2. 管道图还要求符合相关法规和标准，以确保管道系统的安全和可靠性。
八、管道图的进阶知识1. 高级的管道图设计需要掌握管道工程学、流体力学和热力学等专业知识，以便更好地理解管道系统的运行原理和特点。
2. 管道图的进阶知识还包括CAD软件的应用和绘图技巧的提高，以便更高效地完成管道图的绘制和修改。
市政管道工程识图知识大全一、管道材料1.基本要求具有足够的强度和一定的刚度管道内壁表面光滑，减小水流阻力具有一定的耐腐蚀能力具有足够的密闭性易加工，经济2.常用管材(1)混凝土管和钢筋混凝土管强度高、取材方便；抗酸碱及抗渗性差、接头多、自重大，运输中易破损。
适用于土质不良地段、穿越铁路、道路时。
管口形式：承插、平口、企口△预应力钢筒混凝土管PCCP钢筒混凝土管△现浇钢筋混凝土管渠(2) 陶土管上釉后管壁光滑、抗渗、抗腐蚀；易碎、强度低。
适用于排除酸性工业废水或地下水有侵蚀性时。
管口形式：承插、平口（3）金属管强度高、抗渗、管壁光滑、接口少；价格高、易腐蚀。
适用于抗震等级高、地下水位高或承受高压、流砂严重或对渗漏要求特别高的地段。
管口形式：法兰、承插 n常见管材：钢管、铸铁管△铸铁管（4）塑料管道施工方便、材质轻、内壁光滑；强度较低、刚性差、热胀冷缩大、在日照下易老化。
管口连接：粘接、电熔焊接常见管材：UPVC硬聚氯乙烯、PE聚乙烯、PP聚丙烯。
△塑料管电熔焊接（5）新型管材 nHDPE高密度聚乙烯、FRP玻璃钢、玻纤混凝土等3.给水管件①配件 n在管道的转弯、分支、变径及连接其他设备处使用如：三通、四通、弯头、异径管（变径管）、短管（变接口）等。
②附件输配水控制止回阀：控制水流只朝一个方向流动，防止倒流排气阀：排骨管道中的气体，减小水流阻力泄水阀：排空管道，清除沉淀物消防栓：消防车取水设施二、管道构造1、基础包括：地基、基础、管座①砂土基础弧形素土基础、砂垫层基础适用于土壤条件非常好、无地下水的地区，管道直径小于600mm，管顶覆土厚度在0.7-2.0m之间的管道，不在车行道下的次要管道及临时性管道。
②混凝土枕基在管道接口下设混凝土垫块适用于土壤条件较好、无地下水的地区，给排水支管。
③混凝土带形基础沿管道全长铺设带状水泥混凝土 n适用于各种土质，特别是土壤条件差、震区、重要管道等。
按管座的形式，分为90度、135度、180度、360度四种管座基础，根据管道埋置深度选择。
第一章管道施工图识读1.设计规范要求，暖气支管不得小于DN20。
2.保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。
一般吊顶里的管道均需保温。
给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。
排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。
管井里除消防、喷洒管道管道外均做保温。
3.镀锌钢管连接方式：《DN100丝接，>DN100可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。
4.管道外皮距墙距离为25-50mm。
5.采暖干管接立管时，当立管直线管段<15m时，采用2个90。
弯头，当直线管段>15m时采用3个90。
弯头。
6.施工时，排水管宁高勿低，地漏宁低勿高。
7.标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。
8.暖气片中应与窗同轴。
9.闸阀：开关作用，阻力系数0.5；截止阀：调节开关作用，阻力系数19。
10.补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。
11.集气罐：干管末端，其管径为末端管道直径的4-6倍。
膨胀水箱：稳压、排气、容纳膨胀水、信号作用。
气压罐：稳压、排气。
膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。
集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。
12.按照标准图集，掌握热媒入口情况。
13.PP-R管可以套用铝塑复合管或给水U-PVC管道定额。
14.（1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。
（2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。
一般管道穿外墙的管道加防水套管。
穿水池的管道采用柔性防水套管。
若室外水位高采用柔性防水套管，若室外水位低采用刚性防水套管。
