《机械制图基础知识综合性概述》一、引言机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。
它是机械设计与制造过程中的重要环节,被誉为“工程语言”。
从古老的手工绘图到现代的计算机辅助设计,机械制图经历了漫长的发展历程,为人类的工业进步做出了巨大贡献。
本文将全面介绍机械制图的基础知识,包括基本概念、核心理论、发展历程、重要实践以及未来趋势。
二、基本概念1. 图样图样是根据投影原理、标准或有关规定表示工程对象,并有必要的技术说明的图。
它是机械制图的核心成果,主要包括零件图和装配图。
零件图用于表达单个零件的形状、尺寸和技术要求;装配图则展示了多个零件组成的部件或机器的结构和装配关系。
2. 投影法投影法是机械制图的基础原理之一。
它通过将三维物体投射到二维平面上,形成图形。
常见的投影法有中心投影法和平行投影法。
中心投影法具有立体感强的特点,但图形的大小和形状会随物体与投影面的距离而变化。
平行投影法又分为正投影法和斜投影法,其中正投影法能够准确地表达物体的形状和尺寸,是机械制图中最常用的投影方法。

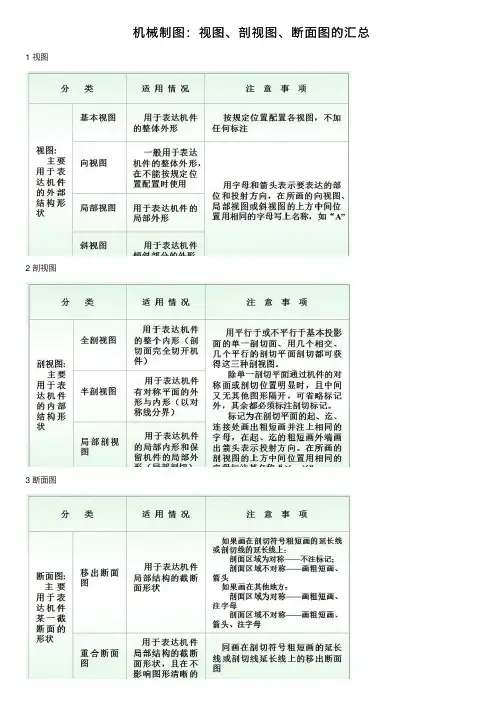

3. 视图视图是根据投影法绘制的物体在不同投影面上的图形。
主要有主视图、俯视图、左视图等六个基本视图。
主视图是从物体的正面进行投影得到的视图,反映了物体的主要形状和特征;俯视图是从物体的上方进行投影得到的视图,与主视图配合可以确定物体的长度和宽度;左视图是从物体的左侧进行投影得到的视图,与主视图和俯视图配合可以确定物体的高度。
4. 尺寸标注尺寸标注是机械制图中用于表示物体大小的重要手段。
它包括尺寸线、尺寸界线、尺寸数字等要素。
尺寸线用于表示尺寸的度量范围;尺寸界线用于限定尺寸线的位置;尺寸数字则表示物体的实际尺寸大小。
在标注尺寸时,需要遵循一定的标准和规范,确保尺寸的准确性和清晰度。
三、核心理论1. 三视图投影规律主视图、俯视图和左视图之间存在着“长对正、高平齐、宽相等”的投影规律。
即主视图与俯视图的长度相等;主视图与左视图的高度相等;俯视图与左视图的宽度相等。
