封闭式与开放式弹簧安全阀的区别集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-封闭式与开放式弹簧安全阀的区别按照介质排放方式与介质种类的不同，弹簧式安全阀又可以分为全封闭式安全阀、半封闭式安全阀和开放式安全阀等三种。
1.全封闭安全阀全封闭式安全阀排气时，气体全部通过排气管排放，介质不能向外泄漏，主要用于介质为有毒、易燃易爆气体的容器或压力管道。
2.半封闭式安全阀半封闭式安全阀所排出的气体一部分通过安全阀出口排气管排出，也有一部分从阀盖与阀杆间的间隙中漏出，多用于介质为不会污染环境的气体或液体的容器。
3.开放式安全阀开放式安全阀的阀盖是敞开的，使弹簧腔室与大气相通，这样有利于降低弹簧的温度，主要适用于介质为蒸汽，以及对大气不产生污染的高温气体的容器。
弹簧式安全阀的分类弹簧式安全阀按照阀瓣开启的高度与安全阀流道直径之比来划分，安全阀又可分为弹簧微启式安全阀和弹簧全启式安全阀两种。
1.弹簧微启安全阀微启式安全阀的开启高度小于安全阀流道直径的1/4，通常为流道直径的1/40至1/20。
微启式安全阀的动作过程是比例作用式的，主要用于液体场合，有时也用于排放量很小的气体场合。
2.弹簧全启式安全阀全启式安全阀的开启高度大于或等于流道直径的1/4。
全启式安全阀的排放面积是阀座喉部最小截面积。
其动作过程是属于两段作用式，必须借助于一个升力机构才能达到全开启，全启式安全阀主要用于气体介质的场合。
3.中启式安全阀开启高度介于微启式与全启式之间。
即可以做成两段作用，也可以做成比例作用式。
直接作用式和非直接作用式安全阀的区别安全阀按作用原理分类，可以分为直接作用式安全阀和非直接作用式安全阀。
1.直接作用式安全阀直接作用式安全阀是在工作介质的直接作用下开启的，即依靠工作介质压力的作用克服加载机构加于阀瓣的机械载荷，使阀门开启。
这种安全阀具有结构简单，动作迅速，可靠性好等优点。
编订：__________________审核：__________________单位：__________________封闭式与开放式弹簧安全阀的区别Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-7358-15 封闭式与开放式弹簧安全阀的区别使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
按照介质排放方式与介质种类的不同，弹簧式安全阀又可以分为全封闭式安全阀、半封闭式安全阀和开放式安全阀等三种。
1.全封闭安全阀全封闭式安全阀排气时，气体全部通过排气管排放，介质不能向外泄漏，主要用于介质为有毒、易燃易爆气体的容器或压力管道。
2.半封闭式安全阀半封闭式安全阀所排出的气体一部分通过安全阀出口排气管排出，也有一部分从阀盖与阀杆间的间隙中漏出，多用于介质为不会污染环境的气体或液体的容器。
3.开放式安全阀开放式安全阀的阀盖是敞开的，使弹簧腔室与大气相通，这样有利于降低弹簧的温度，主要适用于介质为蒸汽，以及对大气不产生污染的高温气体的容器。
弹簧式安全阀的分类弹簧式安全阀按照阀瓣开启的高度与安全阀流道直径之比来划分，安全阀又可分为弹簧微启式安全阀和弹簧全启式安全阀两种。
1.弹簧微启安全阀微启式安全阀的开启高度小于安全阀流道直径的1/4，通常为流道直径的1/40至1/20。
微启式安全阀的动作过程是比例作用式的，主要用于液体场合，有时也用于排放量很小的气体场合。
安全阀型号识别代码和压力等级Prepared on 24 November 2020安全阀型号识别代码和压力等级安全阀是承压设备、容器和管线上的最佳超压保护装置，当介质压力升高超过允许值时，安全阀自动开启，继而全量排放，防止压力继续升高，当压力降低至规定值时，安全阀及时自动关闭。
安全阀设计、制造、验收技术标准符合GB/T12243-89要求。
封闭式安全阀的阀盖是封闭的，利于防止灰尘和杂物侵入，防止有毒和易燃介质溢出，开放式安全阀由于阀盖敞开，利于降低弹簧腔室的温度，主要用于蒸汽介质管道及容器，带散热器安全阀主要适用于介质温度超过350℃的工况。
带扳手弹簧式当介质压力达到开启压力的75%以上时，能利用作手动开启。
全启式安全阀开启高度≥1/4流道直径，排放量大，微启式安全阀开启高度为1/20～1/40流道直径。
安全阀型号编制方法阀门的型号参照机械部标准JB308-75《阀门型号编制方法》编制，系由以下八个部分组成：1 A234 -5 6其中：1 表示特种阀门代号（如低温-D、保温-B、波纹管-W，无省略）A 表示阀门类型代号（A表示安全阀）2 表示连接形式代号（表一）3 表示表示结构形式代号（表2）4 表示阀座密封面或衬里材料代号（表3）5 表示公称压力数值6 表示阀体材料代号（表4）表一连接形式代号内螺纹1外螺纹2法兰4焊接6表二安全阀结构形式代号弹簧式封闭带散热片全启式0微启式1全启式2带扳手全启式3不封闭双联弹簧微启式4微启式5全启式6微启式7带控制机构全启式8脉冲式9阀座密封面或衬里材料代号用汉语拼音字母表示，如表三所列。
表三阀座密封面或衬里材料代号阀座密封面或衬里材料代号铜合金T合金钢H橡胶X渗氮钢D尼龙塑料N硬质合金Y氟塑料F衬胶J 锡基轴承合金（巴氏合金）B搪瓷C注：由阀体直接加工的阀座密封面材料用“W”表示；当阀座和阀瓣密封面材料不同时，用低硬度材料代号表示。
阀体材料代号用汉语拼音字母表示。

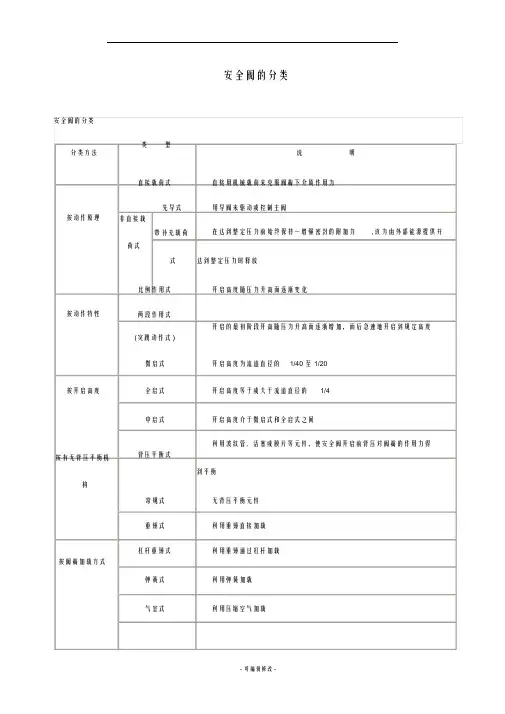

安全阀的分类安全阀的分类类型分类方法说明直接载荷式直接用机械载荷来克服阀瓣下介质作用力按动作原理非直接载先导式用导阀来驱动或控制主阀带补充载荷荷式式在达到整定压力前始终保持一增强密封的附加力, 该力由外部能源提供并达到整定压力时释放比例作用式开启高度随压力升高而逐渐变化按动作特性两段作用式(突跳动作式)开启的最初阶段开高随压力升高而逐渐增加，而后急速地开启到规定高度微启式开启高度为流道直径的1/40 至1/20按开启高度全启式开启高度等于或大于流道直径的1/4中启式开启高度介于微启式和全启式之间按有无背压平衡机构背压平衡式利用波纹管、活塞或膜片等元件，使安全阀开启前背压对阀瓣的作用力得到平衡常规式无背压平衡元件重锤式利用重锤直接加载按阀瓣加载方式杠杆重锤式利用重锤通过杠杆加载弹簧式利用弹簧加载气室式利用压缩空气加载安全阀的安装和使用①进口管的装设；安全阀必须垂直安装，并且最好是直接安装在容器的接口上而不另设进口管。
当必须装设进口管时，进口管的截面积应不小于安全阀的进口截面积，进口管的长度应尽可能短，进口管必须采用弯头时，其弯曲半径应尽可能大一些。
②排放口的装设；安全阀最好是直接或通过短的竖立排放管向大气排放。
在设置排放管道时，应尽可能避免或减少对安全阀性能带来的不良影响。
③安全阀的调试应按产品使用说明书的规定。
安全阀的选用原则1. 蒸汽锅炉安全阀，一般选用敞开全启式弹簧安全阀；2. 液体介质用安全阀，一般选用微启式弹簧安全阀；3. 空气或其他气体介质用安全阀，一般选用封闭全启式弹簧安全阀；4. 液化石油气汽车槽车或液化石油气铁路罐车用安全阀，一般选用全启式内装安全阀；5. 采油井出口用安全阀，一般选用先导式安全阀；6. 蒸汽发电设备的高压旁路安全阀，一般选用具有安全和控制双重功能的先导式安全阀7. 若要求对安全阀做定期开启试验时，应选用带提升扳手的安全阀。
当介质压力达到开启压力的75% 以上时，可利用提升扳手将阀瓣从阀座上略为提起，以检查安全阀开启的灵活性；8. 若介质温度较高时，为了降低弹簧腔室的温度，一般当封闭式安全阀使用温度超过300 ℃及敞开式安全阀使用温度超过350 ℃时，应选用带散热器的安全阀；9. 若安全阀出口背压是变动的，其变化量超过开启压力的10% 时，应选用波纹管安全阀；10. 若介质具有腐蚀性时，应选用波纹管安全阀，防止重要零件因受介质腐蚀而失效。
安全阀的结构型式及几何尺寸赛飜启封弑離妗阀粧弼詮航穂蹶绷帝腐攒饰姗雌蚀L-載鈿封闭式姓购封冈全开型頫安全隔封用全开型弾巔鋪L.「」L(AS)(TA型〉双联般封闭附式安鋪戦微启封闭式姓阀安全阀使用范围121 7-8057014 外螺纹 弹簧微 启式 安全阀 A21F-16封 —弹簧安全阀A21H-16CA21H-25A21H-40 A21H — 64 A21W —16F阀体材质使用温度适用介质 公称压力 (PN) 16 25 40(PN25) 40(PN40) 弹簧微 启封闭 式100 安全阀■ 320L 公称TA2J16 厶称'诵径DNTA2H4015A3L16 TA3L' Cr5M o550尺L 1 5920 625 A3K40 1520TA3Kg25AnPI6 TA4P 15620 25 A4N1) '15TAnN40A6R1 20 [62515TA6Q1615TA6QH 20TA6R "40—钢Cr 50i o碳钢40r5M 。
35钢 Cr 40io 50钢 35Cr5Mo40钢 碳钢35Cr5M O=68 300Hp 〜5506464300 do16 78 596878 60 68 60 68 78 82 6030 )1035520 油品、蒸汽G油賂，，蒸汽 油品74蒸汽油品，”蒸汽 重量kg1.252.5-2512 30 68 ),4斯0 103 油品、蒸汽 16 20 沾口 孕* 油品、、蒸汽 -25 64300 12 油品、蒸汽 30 0 64550-25301033OO 66 0 〜355-25 64300 30 16 1216 油品，蒸汽 油品、蒸汽 油品、蒸汽 油品，蒸汽 卜海阀门厂安全阀整定压力分级 A21W-40P1〜 1.31.3 1.6CA 141 —-16C>13 —16A41H-—32— 法兰：入口 PI >40 —出口 PN >100 —130 >160 —190 1520 25整 1.6 十 25 2 〜2.5 ~32 >16 4020 >16 >16>32125 1>50 三、其他阀门厂安全法兰：入口 PN40 出口 PN16 公称压力(PN) 10 161—235 68表60 30)105550 10——〜300660 — 550 068 1 20 10 12 16°5单位: 66 12 油品、蒸汽 油品、蒸汽油品，蒸汽0.1MPa)5350 20801—00■—4032 4c 54)5—160 )8—220 100 405定 2J0 〜3 15 68压3854 10020?0 〜250530>2060 -415 —1357>20 — 2560 0910 —5。
阀门产品样本罗浮阀门集团有限公司目录1、A21型PN16~40外螺纹连接弹簧封闭微启式安全阀 (1)2、A21型PN64~100外螺纹连接弹簧封闭微启式安全阀 (2)3、A21型PN160~320外螺纹连接弹簧封闭微启式安全阀 (3)4、A27H-10、A27H-16型外螺纹连接弹簧带扳手微启式安全阀 (4)5、A28H型PN16外螺纹连接弹簧带扳手全启式安全阀 (5)6、A37H、A43H型PN16~40双联弹簧带扳手微启式安全阀 (6)7、A38Y型PN16~40双联弹簧带扳手全启式安全阀 (8)8、A40Y型PN16~64带散热片弹簧封闭全启式安全阀 (10)9、A41H、A41Y型PN16~100弹簧封闭微启式安全阀 (12)10、A41Y型PN160~320弹簧封闭微启式安全阀 (15)11、A42F、A42Y、KA42Y（抗硫）型PN16~100弹簧封闭全启式安全阀 (17)12、42Y型PN160~320弹簧封闭全启式安全阀 (21)13、WA42Y型PN16~40波纹管弹簧全启式安全阀 (22)14、A44Y型PN16~100弹簧封闭带扳手全启式安全阀 (22)15、A44Y型PN160~320弹簧封闭带扳手全启式安全阀 (26)16、A47H型PN16~40弹簧带扳手微启式安全阀 (27)17、A48Y型PN16~100弹簧带扳手全启式安全阀 (29)18、A48SH型PN16~40弹簧带扳手全启式安全阀 (32)19、A48SH型PN64~160高温高压弹簧带扳手全启式安全阀 (34)20、A42Y-P5545V、A62Y-P55140V型气控碟形弹簧安全阀 (36)21、A68Y型对焊连接弹簧全启式安全阀 (37)22、A49H-40型主安全阀及配套GA49H-40型冲量安全阀 (38)23、A49Y-100、A49Y-100V型主安全阀及其配套冲量安全阀 (40)24、A69Y-P54140V型DN100主安全阀及其配套冲量安全阀 (42)25、A69Y-100、A69Y-100V型DN150主安全阀及其配套冲量安全阀 (43)26、GA41H型PN16~40杠杆式安全阀 (44)27、GA42H型PN16~100单杠杆式安全阀 (45)28、GA44H型PN16~64双杠杆式安全阀 (47)29、A411F-25、A412F-25、NA42F-25型内装式安全阀 (48)30、JA22H-2.5、JA22W-2.5P型外螺纹连接静重式安全阀 (50)31、FA72W型PN10真空负压安全阀 (51)32、AH42F型平衡式安全回流阀 (52)33、A61型弹簧微启式安全阀 (53)34、AY42HPN400型、LA802Y-600型安全溢流阀 (55)35、石化专用安全阀 (57)36、AQ-20型空压机安全阀 (58)37、LFA46F型先导式安全阀系列 (59)1、A21型PN16～40外螺纹连接弹簧封闭微启式安全阀使用范围：本产品可用于石油、化工行业。

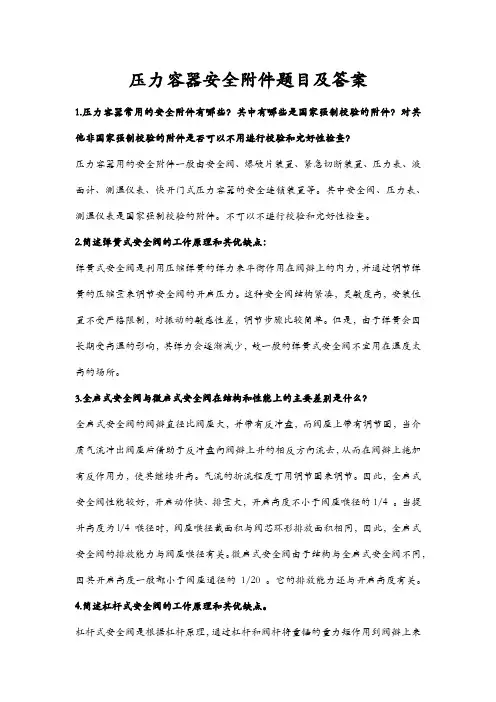

压力容器安全附件题目及答案1.压力容器常用的安全附件有哪些？其中有哪些是国家强制校验的附件？对其他非国家强制校验的附件是否可以不用进行校验和完好性检查？压力容器用的安全附件一般由安全阀、爆破片装置、紧急切断装置、压力表、液面计、测温仪表、快开门式压力容器的安全连锁装置等。
其中安全阀、压力表、测温仪表是国家强制校验的附件。
不可以不进行校验和完好性检查。
2.简述弹簧式安全阀的工作原理和其优缺点：弹簧式安全阀是利用压缩弹簧的弹力来平衡作用在阀瓣上的内力，并通过调节弹簧的压缩量来调节安全阀的开启压力。
这种安全阀结构紧凑，灵敏度高，安装位置不受严格限制，对振动的敏感性差，调节步骤比较简单。
但是，由于弹簧会因长期受高温的影响，其弹力会逐渐减少，故一般的弹簧式安全阀不宜用在温度太高的场所。
3.全启式安全阀与微启式安全阀在结构和性能上的主要差别是什么？全启式安全阀的阀瓣直径比阀座大，并带有反冲盘，而阀座上带有调节圈，当介质气流冲出阀座后借助于反冲盘向阀瓣上升的相反方向流去，从而在阀瓣上施加有反作用力，使其继续升高。
气流的折流程度可用调节圈来调节。
因此，全启式安全阀性能较好，开启动作快、排量大，开启高度不小于阀座喉径的1/4 。
当提升高度为l/4 喉径时，阀座喉径截面积与阀芯环形排放面积相同，因此，全启式安全阀的排放能力与阀座喉径有关。
微启式安全阀由于结构与全启式安全阀不同，因其开启高度一般都小于阀座通径的1/20 。
它的排放能力还与开启高度有关。
4.简述杠杆式安全阀的工作原理和其优缺点。
杠杆式安全阀是根据杠杆原理，通过杠杆和阀杆将重锤的重力矩作用到阀瓣上来平衡作用在阀瓣上的内力，它的开启压力的调整是通过移动重锤的位置（或改变重锤的重量）来进行的，这种安全阀结构简单，调整方便，工作可靠，所加的载荷不因阀瓣的的升高而增加，也不受使用温度的限制。
但是，由于本身结构比较笨重，重锤与阀体的尺寸很不相称，对振动比较敏感，安装时需严格保证阀瓣轴线垂直于水平面，而且它的回座力一般都比较低，有时要降到开启压力的70％以下才能回座。

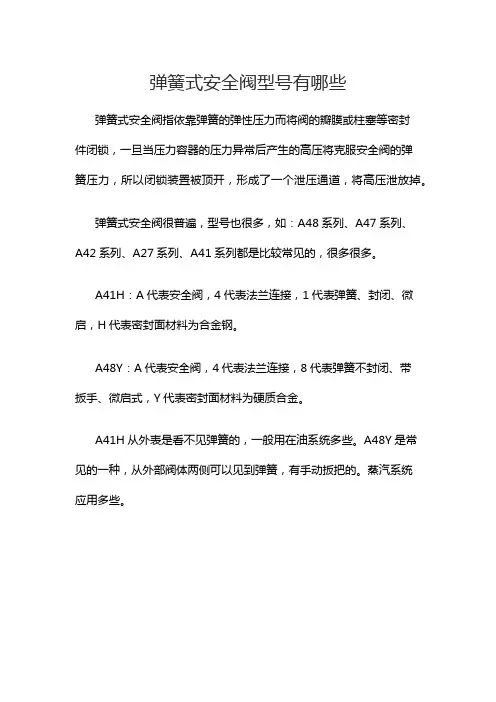

弹簧式安全阀型号有哪些
弹簧式安全阀指依靠弹簧的弹性压力而将阀的瓣膜或柱塞等密封
件闭锁，一旦当压力容器的压力异常后产生的高压将克服安全阀的弹
簧压力，所以闭锁装置被顶开，形成了一个泄压通道，将高压泄放掉。
弹簧式安全阀很普遍，型号也很多，如：A48系列、A47系列、
A42系列、A27系列、A41系列都是比较常见的，很多很多。
A41H：A代表安全阀，4代表法兰连接，1代表弹簧、封闭、微启，H代表密封面材料为合金钢。
A48Y：A代表安全阀，4代表法兰连接，8代表弹簧不封闭、带
扳手、微启式，Y代表密封面材料为硬质合金。
A41H从外表是看不见弹簧的，一般用在油系统多些。
A48Y是常见的一种，从外部阀体两侧可以见到弹簧，有手动扳把的。
蒸汽系统
应用多些。
阀门产品样本罗浮阀门集团XX目录1、A21型PN16~40外螺纹连接弹簧封闭微启式安全阀 (1)2、A21型PN64~100外螺纹连接弹簧封闭微启式安全阀 (2)3、A21型PN160~320外螺纹连接弹簧封闭微启式安全阀 (3)4、A27H-10、A27H-16型外螺纹连接弹簧带扳手微启式安全阀 (4)5、A28H型PN16外螺纹连接弹簧带扳手全启式安全阀 (5)6、A37H、A43H型PN16~40双联弹簧带扳手微启式安全阀 (6)7、A38Y型PN16~40双联弹簧带扳手全启式安全阀 (8)8、A40Y型PN16~64带散热片弹簧封闭全启式安全阀 (10)9、A41H、A41Y型PN16~100弹簧封闭微启式安全阀 (12)10、A41Y型PN160~320弹簧封闭微启式安全阀 (15)11、A42F 、A42Y、KA42Y（抗硫）型PN16~100弹簧封闭全启式安全阀 (17)12、42Y型PN160~320弹簧封闭全启式安全阀 (21)13、WA42Y型PN16~40波纹管弹簧全启式安全阀 (22)14、A44Y型PN16~100弹簧封闭带扳手全启式安全阀 (22)15、A44Y型PN160~320弹簧封闭带扳手全启式安全阀 (26)16、A47H型PN16~40弹簧带扳手微启式安全阀 (27)17、A48Y型PN16~100弹簧带扳手全启式安全阀 (29)18、A48SH型PN16~40弹簧带扳手全启式安全阀 (32)19、A48SH型PN64~160高温高压弹簧带扳手全启式安全阀 (34)20、A42Y-P5545V、A62Y-P55140V型气控碟形弹簧安全阀 (36)21、A68Y型对焊连接弹簧全启式安全阀 (37)22、A49H-40型主安全阀及配套GA49H-40型冲量安全阀 (38)23、A49Y-100、A49Y-100V型主安全阀及其配套冲量安全阀 (40)24、A69Y-P54140V型DN100主安全阀及其配套冲量安全阀 (42)25、A69Y-100、A69Y-100V型DN150主安全阀及其配套冲量安全阀 (43)26、GA41H型PN16~40杠杆式安全阀 (44)27、GA42H型PN16~100单杠杆式安全阀 (45)28、GA44H型PN16~64双杠杆式安全阀 (47)29、A411F-25、A412F-25、NA42F-25型内装式安全阀 (48)30、JA22H-2.5、JA22W-2.5P型外螺纹连接静重式安全阀 (50)31、FA72W型PN10真空负压安全阀 (51)32、AH42F型平衡式安全回流阀 (52)33、A61型弹簧微启式安全阀 (53)34、AY42HPN400型、LA802Y-600型安全溢流阀 (55)35、石化专用安全阀 (57)36、AQ-20型空压机安全阀 (58)37、LFA46F型先导式安全阀系列 (59)封使用X围：本产品可用于石油、化工行业。
安全阀型号识别代码和压力等级Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998安全阀型号识别代码和压力等级安全阀是承压设备、容器和管线上的最佳超压保护装置，当介质压力升高超过允许值时，安全阀自动开启，继而全量排放，防止压力继续升高，当压力降低至规定值时，安全阀及时自动关闭。
安全阀设计、制造、验收技术标准符合GB/T12243-89要求。
封闭式安全阀的阀盖是封闭的，利于防止灰尘和杂物侵入，防止有毒和易燃介质溢出，开放式安全阀由于阀盖敞开，利于降低弹簧腔室的温度，主要用于蒸汽介质管道及容器，带散热器安全阀主要适用于介质温度超过350℃的工况。
带扳手弹簧式当介质压力达到开启压力的75%以上时，能利用作手动开启。
全启式安全阀开启高度≥1/4流道直径，排放量大，微启式安全阀开启高度为1/20～1/40流道直径。
安全阀型号编制方法阀门的型号参照机械部标准JB308-75《阀门型号编制方法》编制，系由以下八个部分组成：1 A234 -5 6其中：1 表示特种阀门代号（如低温-D、保温-B、波纹管-W，无省略）A 表示阀门类型代号（A表示安全阀）2 表示连接形式代号（表一）3 表示表示结构形式代号（表2）4 表示阀座密封面或衬里材料代号（表3）5 表示公称压力数值6 表示阀体材料代号（表4）表一连接形式代号内螺纹1外螺纹2法兰4焊接6表二安全阀结构形式代号弹簧式封闭带散热片全启式0微启式1全启式2带扳手全启式3不封闭双联弹簧微启式4微启式5全启式6微启式7带控制机构全启式8脉冲式9阀座密封面或衬里材料代号用汉语拼音字母表示，如表三所列。
表三阀座密封面或衬里材料代号阀座密封面或衬里材料代号铜合金T合金钢H橡胶X渗氮钢D尼龙塑料N硬质合金Y氟塑料F衬胶J 锡基轴承合金（巴氏合金）B搪瓷C注：由阀体直接加工的阀座密封面材料用“W”表示；当阀座和阀瓣密封面材料不同时，用低硬度材料代号表示。
安全阀型号的意义
2008—05-05 10:34
1连接形式代号
2结构形式代号
3阀座密封面或衬里材料代号
4阀体材料代号
是阀体材料微碳钢
安全阀型号编制方法
2008—12—10 17:14
安全阀型号编制方法
一、安全阀型号编制方法
连接形式代号连接形式代号
内螺纹 1 对夹7
外螺纹 2 卡箍8
法兰 4 卡套9
焊接 6
结构形式代号
弹簧
封闭
带散热片全启式0
微启式 1
全启式 2
带扳手
全启式 4 不封闭
双弹簧微启式 3
全启式8
微启式7 带控制机构全启式 6
杠杆单杠杆全启式 2
角形微启式 5
五、安全阀公称压力代号
公称压力代号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10倍。
当标注工作温度和工作压力时，工作压力须用P标志并在P字的右下角附加介质最高温度数字，该数字是以10除介质最高温度数值所得的整数.如：工作温度为540℃，工作压力为10MPa的阀门，其代号为P54100.
注：PN≤1。
6MPa的灰铸铁阀体和PN≥2。
5MPa的碳素钢阀体，省略本代号。
安全阀最实用的选型知识一、了解安全阀的型号编制方法：根据JB/T308-2004《阀门型号编制方法》的标准规定：安全阀一般用A作为阀门类型代号，连接方式与其他阀门一样有法兰连接4、螺纹连接2、焊接连接6等，法兰连接最为普遍。
结构形式按下表（选自JB/T308-2004《阀门型号编制方法》）从上表可以知道：A44H为法兰连接的杠杆式安全阀;A49H为法兰连接的脉冲式安全阀;结构形式看(0-8除5.6外)都为弹簧式安全阀:封闭式0.1.2.4，不封闭式3.7.8；1.3.7微启式，0.2.4.8全启式，带扳手的3.7.8.4.A41为法兰连接的弹簧封闭微启式安全阀;A42为法兰连接的弹簧封闭全启式安全阀；A47为法兰连接的弹簧不封闭带板手微启式安全阀;A48为法兰连接的弹簧不封闭带板手全启式安全阀。
二、了解安全阀形式的选择：安全阀形式选择的依据HG/T20570-95《工艺系统工程设计技术规定》的标准：三、安全阀选型时，必须明确的参数：因为安全阀的选用：由操作压力决定安全阀的公称压力，由操作温度决定安全阀的使用温度范围，由计算出的安全阀的定压值决定弹簧或杠杆的定压范围，由使用介质决定安全阀的材质和结构型式，由安全阀泄放量计算出安全阀的喉径。
所以在安全阀选型时必须明确以下条件：1、安全阀使用的工况：介质的种类、实际工作压力、温度；2、安全阀的开启压力（整定压力）、排放压力、回座压力，以便厂家按用户需要整定；或排放量和阀门开启高度。
四、明确的进行安全阀的选型：1、水等液体不可压缩介质一般用封闭微启式安全阀，通常以A41H型为代表，或用安全泄放阀，如株洲南方AX742X型安全泄压阀，YF742X型水击预防阀，上海冠龙500X型泄压持压阀，506X型水击泄放阀。
2、气体等可压缩性介质一般用封闭全启式安全阀，如储气罐、气体管道等。
通常以A42Y型为代表3、蒸汽锅炉或蒸汽管道一般用不封闭带扳手全启式安全阀。
通常以A48Y型为代表；4、热水锅炉一般用不封闭带扳手微启式安全阀。
全启式安全阀全启式安全阀安全阀是依靠弹簧的力量将阀芯压紧在阀座上，使安全阀处于关闭状态，阀芯的下面受蒸汽向上顶起的力。
正常运行时，弹簧向下的压紧力大于蒸汽向上的推力，阀门处于关闭状态。
当蒸汽压力达到安全阀起座压力时，蒸汽对阀芯的作用力大于弹簧的作用力，使阀芯顶起，安全阀排汽。
通过阀杆上部的调节螺丝改变弹簧的松紧程度，就可调整安全阀的起座压力。
这种安全阀具有调节方便、体积和重量都较小、排汽能力大等优点，适用于不同参数和不同容量的锅炉。
全启安全阀工作原理安全阀是为了防止压力设备和容器或易引起压力升高或容器内部压力超过限度而发生爆裂的安全装置。
安全阀是压力容器、锅炉、压力管道等压力系统使用广泛的一种安全装置，保证压力系统安全运行。
当容器压力超过设计规定时，安全阀自动开启，排出气体降低器内的过高压，防止容器或管线破坏。
而当容器内的压力降至正常操作压力时，即自动关闭避免因容器超压排出全部气体，从而造成浪费和生产中断。
安全阀主要由阀座、阀瓣(阀芯)和加载机构三部分组成。
阀座有的和阀体是一个整体，有的是和阀体组装在一起的，它与设备连通。
阀瓣常连带有阀杆，它紧扣在阀座上。
阀瓣上面是加载机构，载荷的大小可以调节。
当设备内的压力在一定的工作压力范围之内时，内部介质作用于阀瓣上面的力小于加载机构加在阀上面的力，两者之差构成阀瓣与阀座之间的密封力，使阀瓣紧压着阀座，设备的介质无法排出。
当设备内的压力超过规定的工作压力并达到安全阀的开启压力时，内部介质作用于阀瓣上面的力大于加载机构施加在它上面的力，于是阀瓣离开阀座，安全阀开启，设备内的介质即通过阀座排出、如果安全阀的排量大于设备的安全泄放量，设备内压力即逐渐下降，而且通过短时间的排气后，压力即降回至正常工作压力。
此时内压作用于阀瓣上面的力又小于加载机构施加在它上面的力，阀瓣又紧压着阀座，介质停止排出，设备保持正常的工作压力继续运行。
所以，安全阀是通过阀瓣上介质作用力与加载机构作用力的消长，自行关闭或开启以达到防止设备超压的目的。
