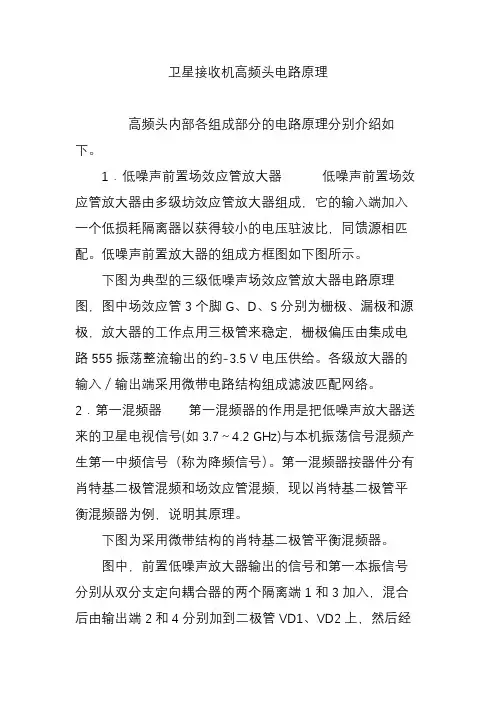

卫星接收机高频头电路原理高频头内部各组成部分的电路原理分别介绍如下。
1．低噪声前置场效应管放大器低噪声前置场效应管放大器由多级坊效应管放大器组成，它的输入端加入一个低损耗隔离器以获得较小的电压驻波比，同馈源相匹配。
低噪声前置放大器的组成方框图如下图所示。
下图为典型的三级低噪声场效应管放大器电路原理图，图中场效应管3个脚G、D、S分别为栅极、漏极和源极，放大器的工作点用三极管来稳定，栅极偏压由集成电路555振荡整流输出的约-3.5 V电压供给。
各级放大器的输入／输出端采用微带电路结构组成滤波匹配网络。
2．第一混频器第一混频器的作用是把低噪声放大器送来的卫星电视信号(如3.7～4.2 GHz)与本机振荡信号混频产生第一中频信号（称为降频信号）。
第一混频器按器件分有肖特基二极管混频和场效应管混频，现以肖特基二极管平衡混频器为例，说明其原理。
下图为采用微带结构的肖特基二极管平衡混频器。
图中，前置低噪声放大器输出的信号和第一本振信号分别从双分支定向耦合器的两个隔离端1和3加入，混合后由输出端2和4分别加到二极管VD1、VD2上，然后经过低通滤波器后输出中频信号，送入前置中频放大器。
低通滤波器由图4中的高频短路块和高阻抗的电感组成，其作用是把信号、本振及镜频信号滤除掉而让中频信号通过。
3．第一本振第一本振的作用是使在C频段时产生5.17 GHz左右的振荡频率，在Ku频段时产生10.25 GHz 左右的振荡频率，与低噪声放大器输出的卫星电视信号混频产生第一中频信号。
第一本振大多采用介质稳频场效应管或介质稳频双极型晶体管振荡器。
上图为介质稳频场效应管振荡器电路原理图，它由场效应管振荡器和介质稳频腔组成。
图中，场效应管栅极和漏极之间由电容Cl引入一定的反馈，构成所需频率的非稳频振荡电路，介质谐振器放在距场效应管输出端1/2λg处，调整它与带线间的距离，可以稳定频率。
介质谐振器结构示意图如下图所示。
4．前置中频放大器(1)前置中频放大器的任务是把混频器输出的微弱中频信号放大，以便于传输。

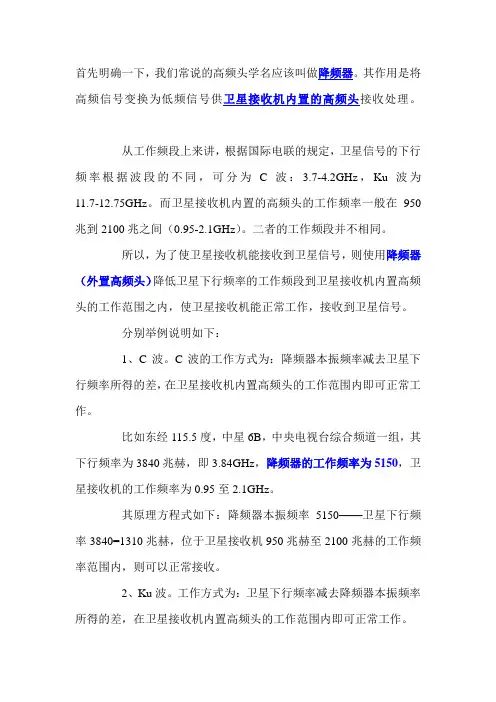

首先明确一下，我们常说的高频头学名应该叫做降频器。
其作用是将高频信号变换为低频信号供卫星接收机内置的高频头接收处理。
从工作频段上来讲，根据国际电联的规定，卫星信号的下行频率根据波段的不同，可分为C波：3.7-4.2GHz，Ku波为11.7-12.75GHz。
而卫星接收机内置的高频头的工作频率一般在950兆到2100兆之间（0.95-2.1GHz）。
二者的工作频段并不相同。
所以，为了使卫星接收机能接收到卫星信号，则使用降频器（外置高频头）降低卫星下行频率的工作频段到卫星接收机内置高频头的工作范围之内，使卫星接收机能正常工作，接收到卫星信号。
分别举例说明如下：1、C波。
C波的工作方式为：降频器本振频率减去卫星下行频率所得的差，在卫星接收机内置高频头的工作范围内即可正常工作。
比如东经115.5度，中星6B，中央电视台综合频道一组，其下行频率为3840兆赫，即3.84GHz，降频器的工作频率为5150，卫星接收机的工作频率为0.95至2.1GHz。
其原理方程式如下：降频器本振频率5150——卫星下行频率3840=1310兆赫，位于卫星接收机950兆赫至2100兆赫的工作频率范围内，则可以正常接收。
2、Ku波。
工作方式为：卫星下行频率减去降频器本振频率所得的差，在卫星接收机内置高频头的工作范围内即可正常工作。
比如东经138度亚洲5号，中央电视台国际频道一组，其下行频率为12537兆赫，即12.537GHz。
降频器的工作频率是11300兆赫，即11.3GHz，卫星接收机的工作频率为0.95至2.1GHz。
其原理方程式如下：卫星下行频率12537兆赫——降频器本振频率11300兆赫==1237兆赫，位于卫星接收机950兆赫至2100兆赫的工作频率范围内，则可以正常接收。
在这里，有两个数值是相对固定的：卫星下行频率和卫星接收机内置高频头的工作范围。
只有当降频器处理的卫星信号频率位于卫星接收机的工作范围之内，卫星接收机方可正常工作。
卫星电视接收基础知识卫星电视接收基础知识一、是不是收卫星电视只要:1.锅 2.高频头 3.接收机除了这三种外还有高频头和连接用的同轴电缆，如果要看加密节目还要有解密卡二、接收机是不是分卡机和非卡机,卡机中一定要插入卡吗,插入盗版的卡是不是就不要付钱就可以看加密的电视?卡机不插卡是不是可以看免费的电视?非卡机是不是只好看免费的电视?接收机有模拟机和数字机，数字机分为普通数字机（非插卡机）和插卡机，插卡机不插卡只能收看到不加密（免费）的卫视节目，买盗版卡可以看加密的节目而无须支付年费，卡机不插卡是可以看不加密（免费）的卫视节目，非插卡机只能看不加密（免费）卫视，但有时加密台也会解密播出一小段时间，你可以用非插卡机接收到，但加密后你又收不到了。
三、60或75厘米的锅是不是可以用?我是想要75厘米以下的锅,不知是不是收视的精析度和收视的频道数比较少?五、75厘米以下的锅放在家中,关着窗,可以照常收视吗?如开着窗呢?如装在窗外呢?收看76.5度KU卫视节目的话，75厘米的锅放在家里可以，但要看你家的窗方向如何，关着窗也可，但信号有很大的衰减，有可能某些台会有马塞克或无信号，单玻璃窗还好一点，双窗能差很多，还有如果是中空玻璃那么是一点也收不到的，把玻璃换成有机玻璃会很好，装在窗外绝对没问题，但你要注意隐蔽。
一般放在阳台里是比较理想的，防盗网的影响不是很大，南方沿海60CM天线放在有防盗网的阳台里稳定收看是没有问题的。
六、接收机是不是需要不停的升级软件,和授权?接收卡是不是需要不停的升级软件,和授权?机器是升级，卡是授权。
做为普通用户根本用不着升级接收机，版本高的软件不一定比你原来用的软件好，现在的机器硬件发展也很快，即使厂家出来新的软件，那么可能你的机器硬件已经不支持了，卡的授权是自动的，每次授权时间得10-20分钟，不同的卫视商它授权的时间也不一定，有一个月，有一个星期等等七、配齐这套设备要多少钱?(质量较好，锅在75厘米以下)可以参看我站的优惠套站八、ku是不是就是免费节目,C是不是就是收费节目?不是的，是卫星的波段，KU波段工作在10.7-12.75Mhz ，C波段工作在3.4-4.2Mhz九、76.5,166是什么意思?是卫星的度数，即卫星的所在位置，76.5大概在南和西的中间，而166度在东往南一点点十、高频头是做什么用的,牌子有几个,价格是多少?高频头的作用是用来接收大锅反射的汇聚的卫星信号，然后在变频成950-2150之间的中频信号再通过电缆通到接收机上，高频头品牌很多，便宜的不到100元钱，贵的就得好几百甚至更高十一、模拟节目,数字节目是什么意思?模拟节目就是卫星下传的是普通的模拟信号，如果比较的话和我们现在收看的普通电视节目一样，而数字信号是用MPEG2编码方式传播的，类似DVD的编码方式十二、模拟机和数字机是什么意思?模拟机只能接收模拟信号，数字机只能接收数字信号，但也有二合一的机器，但价钱比你分别买这两种机器还贵十三、授权信息是什么意思?是不是看卫星电视一定要授权?授权就是验证你这张卡，只有插卡的卡机才授权，普通数字机的不用十四、加密节目是什么意思?加密节目只能用专用接收机或卡机插卡才能收看，普通机器看不了十五、华卫是什么?华卫是一个卫星直播电视公司名，即：华人直播卫视，假如你有银子也可以租一颗卫星，找一些电视台的节目上星，然后加密收费，你就可以坐在家数钱了，当然最好不要碰上盗版卡哟十六、盗版卡是什么意思?盗版卡多少钱?正版卡多少钱?是不是盗版卡可以看的电视节目多?卡是不是都是华卫出的?盗版卡是假卡，多少钱得问经销商，大约1000人民币左右，如果你买到盗的好的卡，收的节目能多一些，但可能会贵一些，反之便宜，有的盗卡盗的好，生命力完强，那些不好的就一命呜呼了十七、接收参数是什么?接收参数就是下行频率，符码率，极化等等十八、HBO是什么?HBO是一个电视台的名，即好来坞电影，美国家庭影院频道，全是大片十九、请解释一下"166°E泛美八号卫星12366 H 27500"这句话的意思.12366是下行频率，H是极化，27500是符码率，你的接收机只有设置好这些参数才能收看到节目，H是水平极化，V是垂直极化另外部分新手建议发布一些卫星接收名词术语的解释，这里先介绍三个基本概念：方位角、仰角、极化角1、方位角：通常我们通过计算软件或在资料中得到的结果应该是以正南方向为标准，将卫星天线的指向偏东或偏西调整一个角度，该角度即是所谓的方位角。

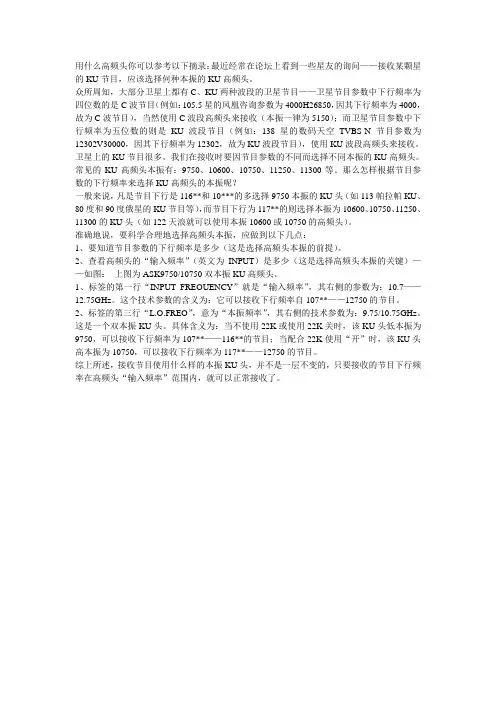

用什么高频头你可以参考以下摘录：最近经常在论坛上看到一些星友的询问——接收某颗星的KU节目，应该选择何种本振的KU高频头。
众所周知，大部分卫星上都有C、KU两种波段的卫星节目——卫星节目参数中下行频率为四位数的是C波节目（例如：105.5星的凤凰咨询参数为4000H26850，因其下行频率为4000，故为C波节目），当然使用C波段高频头来接收（本振一律为5150）；而卫星节目参数中下行频率为五位数的则是KU波段节目（例如：138星的数码天空TVBS-N节目参数为12302V30000，因其下行频率为12302，故为KU波段节目），使用KU波段高频头来接收。
卫星上的KU节目很多。
我们在接收时要因节目参数的不同而选择不同本振的KU高频头。
常见的KU高频头本振有：9750、10600、10750、11250、11300等。
那么怎样根据节目参数的下行频率来选择KU高频头的本振呢？一般来说，凡是节目下行是116**和10***的多选择9750本振的KU头（如113帕拉帕KU、80度和90度俄星的KU节目等），而节目下行为117**的则选择本振为10600、10750、11250、11300的KU头（如122天浪就可以使用本振10600或10750的高频头）。
准确地说，要科学合理地选择高频头本振，应做到以下几点：1、要知道节目参数的下行频率是多少（这是选择高频头本振的前提）。
2、查看高频头的“输入频率”（英文为INPUT）是多少（这是选择高频头本振的关键）——如图：上图为ASK9750/10750双本振KU高频头。
1、标签的第一行“INPUT FREOUENCY”就是“输入频率”，其右侧的参数为：10.7——12.75GHz。
这个技术参数的含义为：它可以接收下行频率自107**——12750的节目。
2、标签的第三行“L.O.FREO”，意为“本振频率”，其右侧的技术参数为：9.75/10.75GHz。
这是一个双本振KU头。

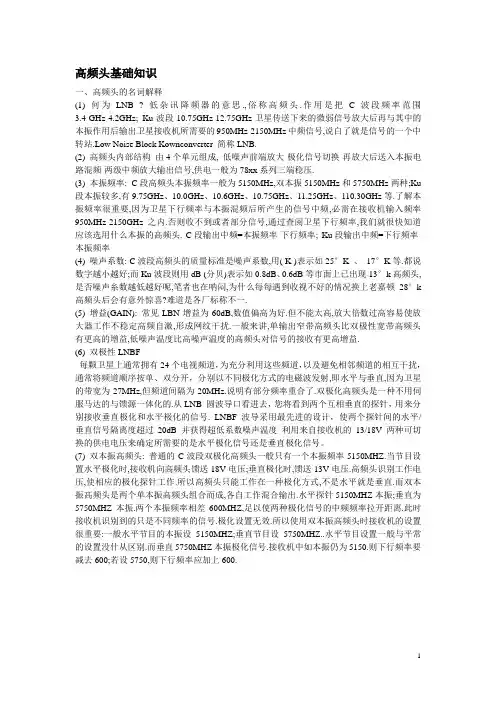

高频头基础知识一、高频头的名词解释(1) 何为LNB ? 低杂讯降频器的意思.,俗称高频头.作用是把C波段频率范围3.4-GHz-4.2GHz; Ku波段10.75GHz-12.75GHz卫星传送下来的微弱信号放大后再与其中的本振作用后输出卫星接收机所需要的950MHz-2150MHz中频信号,说白了就是信号的一个中转站.Low Noise Block Kownconverter 简称LNB.(2) 高频头内部结构由4个单元组成, 低噪声前端放大-极化信号切换-再放大后送入本振电路混频-两级中频放大输出信号,供电一般为78xx系列三端稳压.(3) 本振频率: C段高频头本振频率一般为5150MHz,双本振5150MHz和5750MHz两种;Ku 段本振较多,有9.75GHz、10.0GHz、10.6GHz、10.75GHz、11.25GHz、110.30GHz等.了解本振频率很重要,因为卫星下行频率与本振混频后所产生的信号中频,必需在接收机输入频率950MHz-2150GHz之内.否则收不到或者部分信号,通过查阅卫星下行频率,我们就很快知道应该选用什么本振的高频头. C段输出中频=本振频率-下行频率; Ku段输出中频=下行频率-本振频率(4) 噪声系数: C波段高频头的质量标准是噪声系数,用( K )表示如25°K 、17°K等.都说数字越小越好;而Ku波段则用dB (分贝)表示如0.8dB、0.6dB等市面上已出现13°k高频头,是否噪声糸数越低越好呢,笔者也在呐闷,为什么每每遇到收视不好的情况换上老嘉顿28°k 高频头后会有意外惊喜?难道是各厂标称不一.(5) 增益(GAIN): 常见LBN增益为60dB,数值偏高为好.但不能太高,放大倍数过高容易使放大器工作不稳定高频自激,形成网纹干扰.一般来讲,单输出窄带高频头比双极性宽带高频头有更高的增益,低噪声温度比高噪声温度的高频头对信号的接收有更高增益.(6) 双极性LNBF每颗卫星上通常拥有24个电视频道，为充分利用这些频道，以及避免相邻频道的相互干扰，通常将频道顺序按单、双分开，分别以不同极化方式的电磁波发射,即水平与垂直,因为卫星的带宽为27MHz,但频道间隔为20MHz.说明有部分频率重合了.双极化高频头是一种不用伺服马达的与馈源一体化的.从LNB 圆波导口看进去，您将看到两个互相垂直的探针，用来分别接收垂直极化和水平极化的信号. LNBF 波导采用最先进的设计，使两个探针间的水平/垂直信号隔离度超过20dB 并获得超低系数噪声温度利用来自接收机的13/18V 两种可切换的供电电压来确定所需要的是水平极化信号还是垂直极化信号。

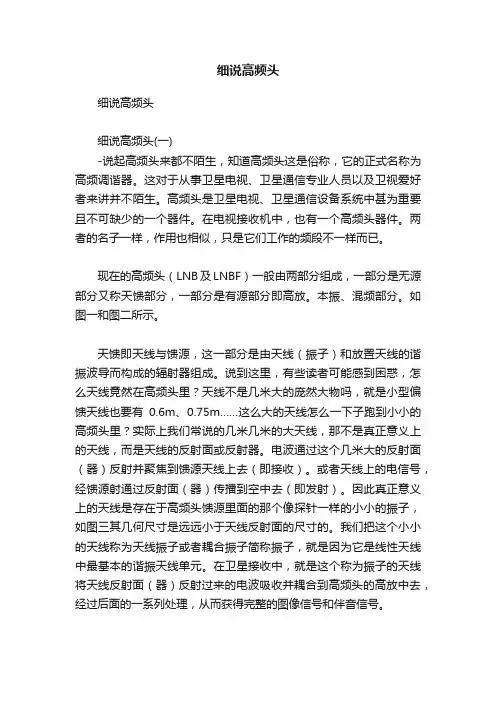

细说高频头细说高频头细说高频头(一)-说起高频头来都不陌生，知道高频头这是俗称，它的正式名称为高频调谐器。
这对于从事卫星电视、卫星通信专业人员以及卫视爱好者来讲并不陌生。
高频头是卫星电视、卫星通信设备系统中甚为重要且不可缺少的一个器件。
在电视接收机中，也有一个高频头器件。
两者的名子一样，作用也相似，只是它们工作的频段不一样而已。
现在的高频头（LNB及LNBF）一般由两部分组成，一部分是无源部分又称天馈部分，一部分是有源部分即高放。
本振、混频部分。
如图一和图二所示。
天馈即天线与馈源，这一部分是由天线（振子）和放置天线的谐振波导而构成的辐射器组成。
说到这里，有些读者可能感到困惑，怎么天线竟然在高频头里？天线不是几米大的庞然大物吗，就是小型偏馈天线也要有0.6m、0.75m……这么大的天线怎么一下子跑到小小的高频头里？实际上我们常说的几米几米的大天线，那不是真正意义上的天线，而是天线的反射面或反射器。
电波通过这个几米大的反射面（器）反射并聚焦到馈源天线上去（即接收）。
或者天线上的电信号，经馈源射通过反射面（器）传播到空中去（即发射）。
因此真正意义上的天线是存在于高频头馈源里面的那个像探针一样的小小的振子，如图三其几何尺寸是远远小于天线反射面的尺寸的。
我们把这个小小的天线称为天线振子或者耦合振子简称振子，就是因为它是线性天线中最基本的谐振天线单元。
在卫星接收中，就是这个称为振子的天线将天线反射面（器）反射过来的电波吸收并耦合到高频头的高放中去，经过后面的一系列处理，从而获得完整的图像信号和伴音信号。
这个小小的振子天线的长短是与接收的电波的波长有关的。
因为它属于线性的单谐振天线的非对称型的半波天线，因此它的长度应该是它所接收的电波波长的1/4左右。
比如C 波段，频率范围在f=3.7～4.2GHz之间，它所对应的波长λ＝7.143～8.108cm。
那么C波段高频头内天线振子是1/4波长，对应的尺寸长度在1.786～2.027cm范围。
高频头基础知识介绍一、高频头的作用：完成信号的选通、接收、变频。
二、高频头的用途：CRT电视、平板电视、DVD-RW、Satellite、车载电视或广播；三、高频头的分类：A、模拟：VS、FS、TWO IN ONE；1、在模拟产品中，按产品性质细分可以分为：PAL制（包含38.0MHz、38.9MHz 中频信号）；NTSC制（45.75MHz、58.75 MHz中频信号）；SECAM制（38.9 MHz 中频信号）B、数字：DVB-S、DVB-T、DVB-C；C、调制器、收音头、RF分配器；四、高频头的基本工作原理：A、VS高频头工作原理VS高频头原理框图B、FS高频头工作原理：A+BI2C及PLL部分原理框图C、一体化高频头工作原理：A+B+C中频部分（VIF）原理框图D、DVB－C/T高频头工作原理E、DVB-S高频头工作原理一、DVBS接收机前端模块五、模拟高频头在使用过程中常见的问题：1、当不能准确判断问题的性质时，可以将本机的A V输出接到已经OK的商品机，再将商品机的A V输出接到本机的A V输入，对比观察两台机器的画面效果，从而方便判断问题的出处。
2、FS高频头或一体化高频头在应用过程中的搜台问题：A、地址字节（ADRESS BYTE）错误，整个搜索过程中无台。
B、频道划分同规格书不符，将漏掉部分边缘频道。
C、部分频段搜不到台，频段控制字节(BAND SWITCH BYTE)错误。
D、搜台过程有节目出现，但不能正常存台，AFT信息错误，偏离正常值；或AFT电压太过灵敏，S曲线太陡。
E、搜台过程中谐波台多，AFT电压变化太缓慢，S曲线太缓。
3、整机开机无图、黑屏或不能正常切换节目：高频头短路（部分引脚电压不正常，部分引脚对地电阻不正常）或总线（I2C BUS）失效。
4、整机图像信号弱：高频头混频IC失效，测试BM脚电阻不正常；AGC电压不正常，不能正常起控。
5、电视整机在低端频道（图像载频小于100MHz）图像亮点干扰很多：电源辐射干扰，注意电源的屏蔽隔离和接地。

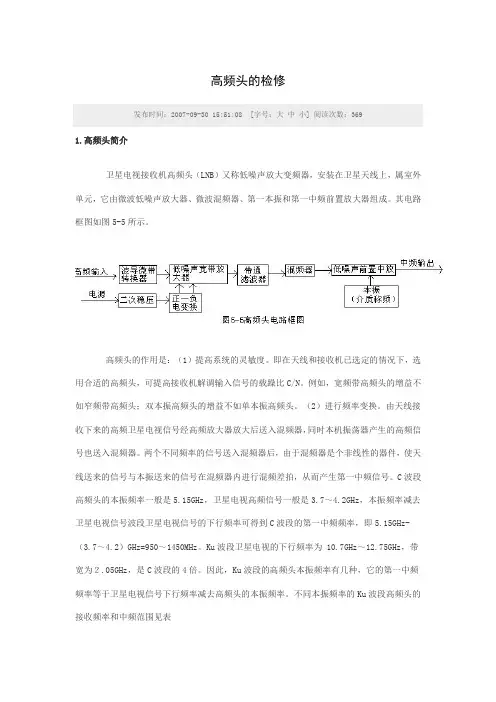

高频头的检修发布时间：2007-09-30 15:51:08 [字号：大中小] 阅读次数：3691.高频头简介卫星电视接收机高频头（LNB）又称低噪声放大变频器，安装在卫星天线上，属室外单元，它由微波低噪声放大器、微波混频器、第一本振和第一中频前置放大器组成。
其电路框图如图5-5所示。
高频头的作用是：（1）提高系统的灵敏度。
即在天线和接收机已选定的情况下，选用合适的高频头，可提高接收机解调输入信号的载躁比C/N。
例如，宽频带高频头的增益不如窄频带高频头；双本振高频头的增益不如单本振高频头。
（2）进行频率变换。
由天线接收下来的高频卫星电视信号经高频放大器放大后送入混频器，同时本机振荡器产生的高频信号也送入混频器。
两个不同频率的信号送入混频器后，由于混频器是个非线性的器件，使天线送来的信号与本振送来的信号在混频器内进行混频差拍，从而产生第一中频信号。
C波段高频头的本振频率一般是5.15GHz，卫星电视高频信号一般是3.7～4.2GHz，本振频率减去卫星电视信号波段卫星电视信号的下行频率可得到C波段的第一中频频率，即5.15GHz-（3.7～4.2）GHz=950～1450MHz。
Ku波段卫星电视的下行频率为 10.7GHz～12.75GHz，带宽为２.05GHz，是C波段的4倍。
因此，Ku波段的高频头本振频率有几种，它的第一中频频率等于卫星电视信号下行频率减去高频头的本振频率。
不同本振频率的Ku波段高频头的接收频率和中频范围见表不同本振频率Ｋu高频头接收的频率和中频范围高频头的性能指标主要有：（1）功率增益。
C波段高频头一般在60-65dB。
（2）带内幅频特性。
带内幅频特性是指在输入电平恒定的情况下，当输入信号频率变化时，输出端电平变化的特性。
功率增益与幅频特性这两个指标是相互矛盾的，如果要求增益高，幅频特性难以保证；如果要求增益低些，可以相对改善幅频特性。
一般要求幅频特性平坦，在±1～2d B之间。

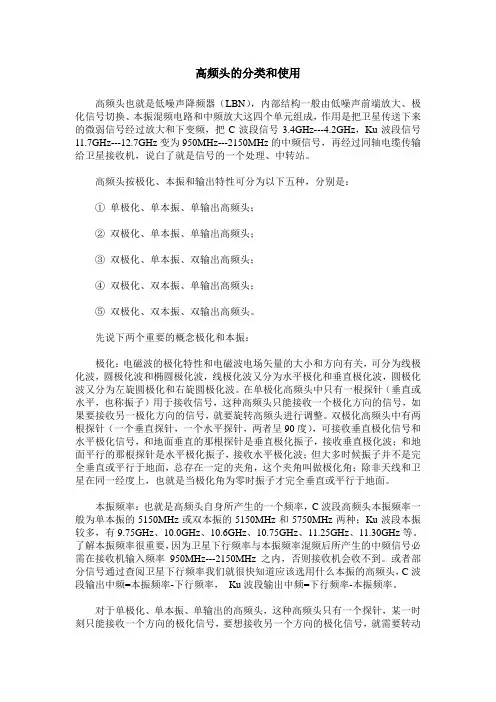

高频头的分类和使用高频头也就是低噪声降频器（LBN），内部结构一般由低噪声前端放大、极化信号切换、本振混频电路和中频放大这四个单元组成，作用是把卫星传送下来的微弱信号经过放大和下变频，把C波段信号3.4GHz---4.2GHz，Ku波段信号11.7GHz---12.7GHz变为950MHz---2150MHz的中频信号，再经过同轴电缆传输给卫星接收机，说白了就是信号的一个处理、中转站。
高频头按极化、本振和输出特性可分为以下五种，分别是：①单极化、单本振、单输出高频头；②双极化、单本振、单输出高频头；③双极化、单本振、双输出高频头；④双极化、双本振、单输出高频头；⑤双极化、双本振、双输出高频头。
先说下两个重要的概念极化和本振：极化：电磁波的极化特性和电磁波电场矢量的大小和方向有关，可分为线极化波，圆极化波和椭圆极化波，线极化波又分为水平极化和垂直极化波，圆极化波又分为左旋圆极化和右旋圆极化波。
在单极化高频头中只有一根探针（垂直或水平，也称振子）用于接收信号，这种高频头只能接收一个极化方向的信号，如果要接收另一极化方向的信号，就要旋转高频头进行调整。
双极化高频头中有两根探针（一个垂直探针，一个水平探针，两者呈90度），可接收垂直极化信号和水平极化信号，和地面垂直的那根探针是垂直极化振子，接收垂直极化波；和地面平行的那根探针是水平极化振子，接收水平极化波；但大多时候振子并不是完全垂直或平行于地面，总存在一定的夹角，这个夹角叫做极化角；除非天线和卫星在同一经度上，也就是当极化角为零时振子才完全垂直或平行于地面。
本振频率：也就是高频头自身所产生的一个频率，C波段高频头本振频率一般为单本振的5150MHz或双本振的5150MHz和5750MHz两种；Ku波段本振较多，有9.75GHz、10.0GHz、10.6GHz、10.75GHz、11.25GHz、11.30GHz等。
了解本振频率很重要，因为卫星下行频率与本振频率混频后所产生的中频信号必需在接收机输入频率950MHz---2150MHz之内，否则接收机会收不到。
高频头(LNB)的分类及作用高频头按结构形状划分，可分为单极化和双击性馈源一体化（LNB）两种，其中双极性馈源一体化高频头种类较多，按本振方式可分为单本振和双本振两种，按输出端口可分为单输出、双输出、多输出等。
高频头作用：是把C波段频率范围3.4——4.2GHZ；KU波段10.75——12.75GHZ卫星传送下来的微弱信号放大后再与其中的本振作用后输出卫星接收机所需要的950——2150MHZ中频信号，说白了就是信号的一个中转站英文Low Noise Block Kownconverter 简写LNB高频头的位置调整（1）首先应检查馈源是否处于抛物面天线的中心，焦点是否正确，否则可以悄微调整馈源支撑杆：使之对准（以信号最大为准）。
（2）检查LNBF侧面的F/D刻度是否按天线所给参数F/D对准，为此前后调整，使信号显示最大。
（3）卫星发射的电视信号:只有在卫星所在精度的子午线上，其计划方向才完全是水平或垂直的，而在其他区接收时，会有一些偏差，在实际接收的饿情况下，应悄微旋转动LNBF的方向，以使信号最大，这时LNBF 顶端面上的刻度“0”可能不完全是垂直于水平面。
高频头的防护措施：（1）防水：常见方法一般有两种：一种是用胶料袋包住扎好：另外一种较好办法是选一个1.2什可乐瓶剪去一半直接罩住高频头，很实在管用。
（2）防露，F 头封口泥一般随高频头配送，没有的话可用玻璃代替，去掉高频头导波扣的胶料盖，选用2厘米厚包装箱泡沫一块，切个悄比导波口打一点的圆圈塞进导波口即可（3）本振偏移：LNB 本振频率偏移故障不多见，接收机会有较好的下行频率校正功能，当LNB 本振频率偏移，使输入的下行频率与本振频率的比对至有误差，或者本振频率没有偏移，而输入下行频率不准确，机器会自动修改数据，一定范围内调准到最佳值，当然在机器的容错范围内也能正常工作，假如偏移过大，一般通过多次、多组下行频率修改输入解决，有经验的还可以打开高频头盖子找到铝盖本振部份调整。
第一章 卫视基础卫星电视接收系统包括卫星天线、馈源、高频头、卫星接收机等部分组成。
卫星接收机通过同轴电缆同卫星天线上的高频头相连，高频头将卫星天线反射过来的微波信号反馈到卫星接收机内进行处理或解码，解出图像和伴音。
一、波段和频率划分卫星电视节目分为C波段和Ku波段。
C波段的频率范围是3400MHz~4200MHz。
Ku波段的频率10.7~12.75GHz，其中可分为10.7~11.7GHz、11.7~12.2GHz、12.2~12.75GHz等频段。
二、卫星信号的极化方式卫星信号的极化方式分为圆极化和线极化两种，圆极化包括左圆极化和右圆极化，节目表上的对应标注方式是L、R。
线极化包括水平极化和垂直极化，标注为H、V。
接收圆极化和线极化信号需要不同的高频头，一般的情况下接收圆极化信号用普通的高频头就可以，在接收机中极化方式设置为H或V就可以了。
三、天线天线就是我们常说的大锅，是一个金属抛物面，负责将卫星信号反射到位于焦点处的馈源和高频头内。
一般来说，天线口径越大，节目的信号越强，接收质量越高。
但考虑到成本、安装等因素，用户要求天线口径越小越好。
如亚洲3S上C波段国内数字节目只须1.5M或更小的中卫天线即可接收到高画质图像和伴音。
而Ku波段的节目，像韩星这样的直播卫星只须0.6M甚至0.35M的中卫偏馈天线就可以。
但接收同样的节目，有些不同品牌、同样尺寸的天线却无法胜任,原因是天线的质量和精度不高,导致效率低,增益低,因此选择卫星天线的时候一定要选择中卫天线这样质量可靠，工艺精良, 精度高的名牌大厂的产品。
一面优质的卫星天线要求制作精度高，表面耐腐蚀，抗风能力强，效率高，增益高，经久耐用。
在发烧友和众多用户中，台湾中卫天线以同样价格上最好的质量；同样的质量上最低的价格被公认为普及型优质产品，南方一位个人用户10年前买的一面1.5M中卫天线，历经大雨和暴风的侵袭至今表面烤漆丝毫无损,毫无变形，完好如初。

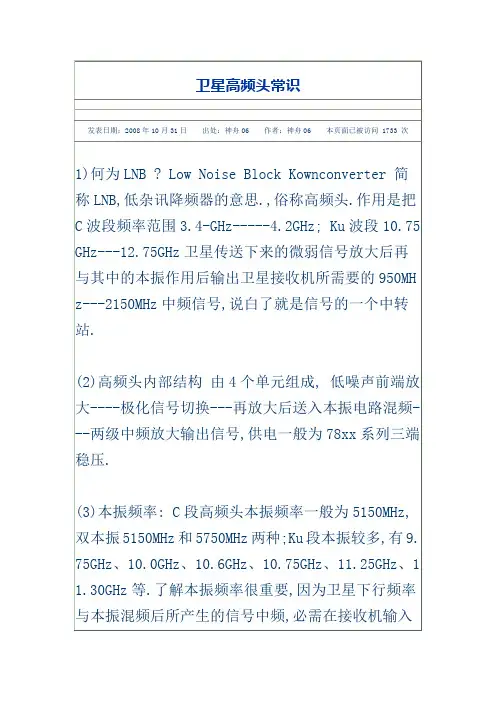

一、卫星接收机高频头知识(1)LNB：Low Noise Block Kownconverter 简称LNB,低杂讯降频器的意思。
,俗称高频头。
作用是把C波段频率范围3.4GHz——4.2GHz；Ku波段10.75GHz——12.75GHz卫星传送下来的微弱信号放大后再与其中的本振作用后输出卫星接收机所需要的950MHz---2150MHz中频信号,说白了就是信号的一个中转站。
(2)高频头内部结构：由4个单元组成, 低噪声前端放大----极化信号切换---再放大后送入本振电路混频---两级中频放大输出信号,供电一般为78xx系列三端稳压。
(3)本振频率:C段高频头本振频率一般为5150MHz, 本振5150MHz和5750MHz两种；Ku段本振较多,有9.75GHz、10.0GHz、10.6GHz、10.75GHz、11.25GHz、110.30GHz等。
了解本振频率很重要,因为卫星下行频率与本振混频后所产生的信号中频,必需在接收机输入频率950MHz----2150GHz之内。
否则收不到或者部分信号,通过查阅卫星下行频率,我们就很快知道应该选用什么本振的高频头。
C段输出中频=本振频率－下行频率；Ku段输出中频=下行频率－本振频率(4)噪声系数:C波段高频头的质量标准是噪声系数,用N lang=EN-US >( K )表示如25°K 、17°K等。
都说数字越小越好；而Ku波段则用dB (分贝)表示如0.8dB、0.6dB等市面上已出现13°>k高频头,是否噪声糸数越低越好呢,笔者也在呐闷,为什么每每遇到收视不好的情况换上老嘉顿28°k高频头后会有意外惊喜?难道是各厂标称不一。
(5)增益(GAIN):常见LBN增益为60dB,数值偏高为好。
但不能太高,放大倍数过高容易使放大器工作不稳定高频自激,形成网纹干扰。
一般来讲,单输出窄带高频头比双极性宽带高频头有更高的增益,低噪声温度比高噪声温度的高频头对信号的接收有更高增益。
Spacenet-NCCLNB一般我们所说的“天线”是0.25m、0.45m或者4m、6m甚至更大的比较常见的锅面天线。
其实那些都不是真正意义上的天线，是直观上看到的天线反射器（面）；真正的“天线”是高频头里被馈源包围的，只有像探针那么小的振子，被称作天线振子或者耦合振子，简称振子。
而我们常常把接收电波的反射器和高频头这一整套设备叫做天线是不科学的。
由此可知，常见的卫星电视接收天线包括两个部分，一个是反射器，一个是高频头。
高频头又包括两个部分，天馈和高放。
天馈是无源部分，由馈源和振子组成。
馈源又叫做谐振波导构成的辐射器，振子安插在馈源中间。
振子的长短与所接收电波的波长有关，振子长度应该是所接收的波长的1/4左右。
拿最常见的抛物面天线来说，锅面的切面成抛物线形，高频头被安装在抛物线焦点上；电磁波从卫星发射出来，投射到反射锅面，由反射面反射到高频头的馈源里。
外形呈圆形的馈源是一个汇集电磁波的喇叭，它的任务就是把抛物面反射过来的电磁波能量收集起来。
拿C波段高频头馈源来说吧（图3），它的体积比较大，大家看起来比较容易理解。
Ku波段高频头馈源结构一样，就是体积小，馈源盘几乎都是密封的，不太好观察。
圆形的馈源盘至少有两环，有的有三环、五环或更多，就像水面扩散出来的波纹，都是同心圆。
如果是偏馈天线的馈源盘，从中心环到最外环，依次升高，就像梯田一样，所以叫做梯形馈源盘；这是专门为偏馈天线设计的，能最大程度地吸收电磁波能量。
3图Spacenet-NCC馈源盘跟波导管连接，波导管末端是方形的“法兰盘”，波导管里就是天线振子。
由馈源收集的电磁波能量，经过波导管传输到固定的振子上。
波导管末端的法兰盘就是用来连接高放的。
C波段、Ku波段高频头的法兰盘不太一样，C波段高频头上的法兰盘外形和内径都是长方形，内径长×宽是58.2mm×29.1mm；Ku波段高频头上的法兰盘外形是正方形，内径是长方形，内径长×宽是19mm×9.5mm。
电视机高频头的种类及参数介绍电视机的高频头是我们收看卫星节目的必要存在，现在收看卫星节目和原来有所不同，所以电视机高频头的种类的各有不同。
不过在了解电视机高频头的种类都有哪些之前，我们首先要充分了解电视机高频头到底是什么东西才好，一起来看看吧。
什么是电视机高频头俗称电子调谐器，是电视(参数图片文章)高频信号公共通道的第一部分，目前电视机使用的高频头一般分为数位信号高频头（简称数位高频头）和类比信号高频头（简称类比高频头）。
数位高频头的作用是接收数位电视高频信号，并进行频道选择和高频信号放大及变频处理，有些还带中频信号放大和高频数位信号解调功能，高频数位信号经解调后，输出的数位信号为TS（Transport Stream）流。
这里“帧”的概念与电视图像中的帧很类似，但内容不相同，一帧MPEG2数位信号对应于一帧图像来说，只相当于一幅图像内容中的几个图元点。
电视机高频头的种类1.高频头的种类按结构形状划分，可分为单极化分体式和双极性馈源一体化LNBF两种，其中双极性馈源一体化高频头种类较多，按本振方式可分为单本振和双本振两种．按输出埠可分为单输出、双输出、多输出等。
2.高频头的种类从接收频率上分，可分为C波段和Ku波段高频头，前者体积大，后者体积小。
从极化方式上分，可分为单极化和双极化高频头。
个人家庭接收，应使用双极化的；有线工程只须单极化的即可。
从结构上划分，双极化高频头为一体化高频头，也叫LNBF，单极化高频头为分体式的，也叫LNB，需另配馈源，现在也把高频头统称为LNB。
按本振频率划分，又可分为单本振和双本振高频头。
3.电视机高频头还可以分为宽频高频头、标准高频头和全频带高频头。
宽频高频头的频带范围是11.7-12.7G，一般本振频率是10.75G。
标准高频头指的是本振为11.25或11.30G，接收12.2-12G信号的高频头。
全频带高频头指的是接收10.7-12.7G所有信号的高频头，这种高频头都是双本振的，低本振是9.75G，负责接收10.7-11.7G频段的信号。
卫星高频头的种类及参数介绍卫星高频头的种类及参数介绍高频头按结构形状划分，可分为单极化分体式和双极性馈源一体化(LNBF)两种，其中双极性馈源一体化高频头种类较多，按本振方式可分为单本振和双本振两种．按输出端口可分为单输出、双输出、多输出等。
单极化分体式高频头的波导腔体里只有一个极化振子，也称极化针，只能接收一种极化信号，如要接收另一种极化信号，需将高频头旋转90度。
单极化高频头的内部由于没有极化转换电路，因此信号耗损较小，增益和稳定性较高，多用于工程系统上。
由于单极化高频头采用的是分体式结构，需配装馈源，馈源输出端是通过法兰盘和高频头连接的，法兰盘都是按标准尺寸制造的，C波段馈源的法兰盘外形呈矩形，内径也为矩形，长×宽为58.2mm×29.1mm；Ku波段馈源的法兰盘外形呈正方形(见图3)，内径为矩形，长×宽为19.1mm×9．5mm。
两种馈源内径的长宽比均为2;1。
常用的C波段单极性高频头如GARDINER(嘉顿)3605、ASKBC213等性能都不错，增益在65dB左右，这样在室内机距离接收天线较远时，接收信号衰减会小一些。
Ku波段单极性高频头，常见的有PBIPLK-900。
双极性高频头内部有两个互相垂直的探针，分别接收水平(H)、垂直(V)信号，其间还有一个横棒，为隔离针，起极化隔离作用。
双极性单输出高频头是将13／18V电子切换开关电路引入到腔体内部，自动识别接收机通过馈线送来的电压高低，是18V还是13V，以便选择水平还是垂直的极化探针工作，从而达到双极性单输出的目的。
C波段双极性高频头一般可选用常见的PAUXlS(普斯)PX900、PBI Tubro-1800、百昌OS222等产品，本振频率均为标准的5150MHz。
Ku波段双极性高频头均采用标准中心馈源环聚焦式一体化设计，品种型号很多，如常用的直头ASK Ku07，用于正馈天线的PBI Gold1040PF。
卫星接收机高频头知识(1)(1) 何为LNB ? Low Noise Block Kownconverter 简称LNB,低杂讯降频器的意思.,俗称高频头.作用是把C波段频率范围3.4-GHz-----4.2GHz; Ku波段10.75GHz---12.7 5GHz卫星传送下来的微弱信号放大后再与其中的本振作用后输出卫星接收机所需要的950M Hz---2150MHz中频信号,说白了就是信号的一个中转站.(2) 高频头内部结构由4个单元组成, 低噪声前端放大----极化信号切换---再放大后送入本振电路混频---两级中频放大输出信号,供电一般为78xx系列三端稳压.(3) 本振频率: C段高频头本振频率一般为5150MHz, 本振5150MHz和5750MHz两种;K u段本振较多,有9.75GHz、10.0GHz、10.6GHz、10.75GHz、11.25GHz、110.30GHz等.了解本振频率很重要,因为卫星下行频率与本振混频后所产生的信号中频,必需在接收机输入频率950MHz----2150GHz之内.否则收不到或者部分信号,通过查阅卫星下行频率,我们就很快知道应该选用什么本振的高频头. C段输出中频=本振频率－下行频率; Ku段输出中频=下行频率－本振频率(4) 噪声系数: C波段高频头的质量标准是噪声系数,用N lang=EN-US >( K )表示如25°K 、17°K等.都说数字越小越好;而Ku波段则用dB (分贝)表示如0.8dB、0.6dB等市面上已出现13°>k高频头,是否噪声糸数越低越好呢,笔者也在呐闷,为什么每每遇到收视不好的情况换上老嘉顿28°k高频头后会有意外惊喜?难道是各厂标称不一.(5) 增益(GAIN): 常见LBN增益为60dB,数值偏高为好.但不能太高,放大倍数过高容易使放大器工作不稳定高频自激,形成网纹干扰.一般来讲,单输出窄带高频头比双极性宽带高频头有更高的增益,低噪声温度比高噪声温度的高频头对信号的接收有更高增益.双极性LNBF每颗卫星上通常拥有24个电视频道，为充分利用这些频道，以及避免相邻频道的相互干扰，通常将频道顺序按单、双分开，分别以不同极化方式的电磁波发射,即水平与垂直,因为卫星的带宽为27MHz,但频道间隔为20MHz.说明有部分频率重合了.双极化高频头是一种不用伺服马达的与馈源一体化的.从LNB 圆波导口看进去，您将看到两个互相垂直的探针，用来分别接收垂直极化和水平极化的信号. LNBF 波导采用最先进的设计，使两个探针间的水平/垂直信号隔离度超过20dB 并获得超低系数噪声温度利用来自接收机的13/18V 两种可切换的供电电压来确定所需要的是水平极化信号还是垂直极化信号。
双本振高频头: 普通的C波段双极化高频头一般只有一个本振频率5150MHZ.当节目设置水平极化时,接收机向高频头馈送18V电压;垂直极化时,馈送13V电压.高频头识别工作电压,使相应的极化探针工作.所以高频头只能工作在一种极化方式,不是水平就是垂直.而双本振高频头是两个单本振高频头组合而成,各自工作混合输出.水平探针5150MHZ本振;垂直为5750MHZ本振.两个本振频率相差600MHZ,足以使两种极化信号的中频频率拉开距离.此接收机识别到的只是不同频率的信号.极化设置无效.所以使用双本振高频头时接收机的设置很重要:一般水平节目的本振设5150MHZ;垂直节目设5750MHZ..水平节目设置一般与平常的设置没什从区别.而垂直5750MHZ本振极化信号.接收机中如本振仍为5150.则下行频率要减去600;若设ahoma"> 5750,则下行频率应加上600.二、高频头的安装当地面卫星接收天线安装完毕之后，就可着手安装高频头LNBF ，具体步骤如下：（1）将LNBF 插入馈源盘中央的大圆孔中（如图1所示）；（2）根据天线参数F/D值，将馈源盘凸缘端面对准LNBF 侧面的F/D 相应刻度上（如图2所示）；（3）使LNBF 频端面上的“0”刻度垂直于水平面（如图3所示）；（4）将馈源盘凸缘侧面的制紧螺钉稍微拧紧；（5）LNBF的IF输出电缆与接收机的LNBF 输入端口连接好。
三、高频头位置的调整（1）首先应检查馈源是否处于抛物面天线的中心，焦点是否正确，否则可以稍微调整馈源支撑杆：使之对准（以信号最大为准）。
（2）检查LNBF 侧面的F/D刻度是否按天线所给参数F/D 对准，为此可略微前后调整，使信号显示最大。
（3）卫星发射的电视信号：只有在卫星所在经度的子午线上，其极化方向才完全是水平或垂直的，而在其他地区接收时，会略有偏差，在实际接收的情况下，应稍微旋转动LNBF 的方向，以使信号最大，这时LNBF 顶端面上的刻度“0”可能不完全是垂直于水平面。
四: 高频的防护措施:( 1) 防水：常见方法一般两种;一种是用塑料袋包住扎好；另外一种较好办法是选一个1.2升雪碧塑料瓶剪去一半直接罩住高频头,很实在管用。
(2) 防露, F头封口泥一般随高频头配送,没有的话可用玻璃代替AN>.去掉高频头导波口的塑料盖,选用2厘米厚包装箱泡沫一块,切个稍比导波口大一点的圆圈塞进导波口即可(3) 本振偏移: LNB本振频率偏移故障不多见.接收机有较好的下行频率校正功能,当LNB本振频率偏移,使输入的下行频率与本振频率的比对值有误差,或者本振频率没有偏移,而输入下行频率不准确,机器会自动修改数据,一定范围内调校到最佳值,当然在机器的容错范围内也能正常工作.假如偏移过大,一般通过多次、多组下行频率修改输入解决.有经验的还可以打开高频头盖子找到铝盖本振部份调整.高频头选购与应用: 可以肯定的一点就是,价格与性能永远成正比.现在许多标称17°K的高频头才卖二十多元,只宜家庭普通接收使用.要应用一锅多星接收建议选用品牌高频头能和单极化老牌高频头配合使用更好.因为偏焦接收信号常常刚过坎门或不多充裕, 单极化老牌高频头更能显现它的性能来,可谓立杆见影.高频头选购与应用: 可以肯定的一点就是,价格与性能永远成正比.现在许多标称17°K的高频头才卖二十多元,只宜家庭普通接收使用.要应用一锅多星接收建议选用品牌高频头能和单极化老牌高频头配合使用更好.因为偏焦接收信号常常刚过坎门或不多充裕, 单极化老牌高频头更能显现它的性能来,可谓立杆见影.下行频率与高频头的关系网上经常有星友问到：收某某卫星电视需要用什么高频头，为什么单本振高频头能收的频道，双本振收不到等问题。
这些问题都是因为没有搞清楚下行频率、高频头本振及接收机三者之间的关系所造成的。
目前市面上的卫星数字接收机的工作频率多为950-2150Mhz，有些机型是950-2050Mhz，因此高频头接收的卫星信号经转换后的频率必须是在这个范围内。
那高频头是如何转换的呢？很简单，就是一个减法运算，不过KU波段与C波段算法有所不同。
对于KU波段是用下行频率减去本卫星电视振频率，两者之差就是转换后的频率，必须落在接收机的工作频率范围之内。
例如，用PBI-1040高频头接收76.5度星的12730一组，其本振卫星电视频率为11300，输出频率为12730-11300=1430，落在了接收机工作频率950-2150的区间内，可以接受到节目。
但用来接收113度星就不行了。
113度星主要一组节目的下行频率是11132，那么11132-11300=-168，超出了接收机的工作范围。
通常接收113度星采用双本振高频头，因为其低本振9750可以满足要求，而9750单本振高频头市面上很少见。
反过来，用双本振高频头收76.5的12730一组就会出现问题，其高本振一般为10600，12730-10600= 2130，有些机器收不到。
C波段与KU波段的算法正好相反，是用卫星电视高频头本振减去下行频率。
由于C波段高频头本振多为5150Mhz，比较固定，星友这方面的问题很少，不再罗嗦。
我想你要是看了本贴，不会再问以上的问题了吧。
卫星接收天线调整参数星广播电视从模拟到数字，从C波段到Ku波段，从传输到直播的发展非常迅速，我国有线电视的信源多数来自于卫星。
利用卫星传送技术进行覆盖是我国广播电视传输的一个重要组成部分，如村村通广播电视工程中利用卫星信号进行覆盖的就占了很大的比例。
为此，卫星接收是广电机构技术人员所必须掌握的一门技术。
要进行卫星接收，关键点是卫星接收天线的定位，它包括：天线的方位角、仰角和馈源的极化角这三大参数。
1、方位角从地球的北极到南极的等分线称为经线（0－180度），把地球分为东方西方，偏东的经线称为东经，偏西方的经线称为西经。
从地球的东到西的等分线称纬线（0－90度），把地球分为南北半球，以赤道为界（赤道的纬度为0），北半球的纬线称北纬，南半球的纬线称南纬。
我国处于北半球的东方，约在东经 75－13 5度，北纬18－55度之间。
所有的广播电视卫星都分布在地球赤道上空35786.6公里的高空同步轨道的不同经度上，平时我们惯称多少度的卫星，这个度指的是地球的经线，卫星在地球上的投影称为星下点，它是位于赤道上，经度与卫星经度相同的地方。
如亚太6号卫星的星下点是位于赤道上的东经 134度的位置，我们在寻星时，如果你所在的地方（北半球）的经度大于星下点的经度，那么天线的方位角必定时正南（以正南为基准）偏西，反过来，如果你所在的位置的经度小于星下点的经度，那么天线的方位角是正南偏东。
卫星天线的方位角计算公式是：A＝arctg｛tg(ψs－ψg)/sinθ｝----------(1)公式（1）中的ψg是接收站经度，ψs为卫星的经度，θ为接收站的纬度。
图1是卫星的方位角示意图。
方位角的调整方法很简单，首先用指南针找到正南方，天线方向正对正南方，如果计算的角度A是负值，则天线向正南偏西转动A度，如果A是正值，则天线向正南偏东方向转动A度。
即可完成方位角的调整。
2、仰角仰角是接收站所在地的地平面水平线于天线中心线所形成的角度，如图2所示。
仰角的计算公式是：.仰角的调整最好是用量角器加上一个垂针作成的仰角调整专用工具进行调整。
方位角和仰角的调整顺序是，先调整好仰角，在调整方位角。
3、极化角国内或区域卫星一般都是线极化，线极化分为水平极化（以E‖表示）和垂直极化（以E⊥ 表示）。
地面接收天线极化的定义是以卫星接收点的地平面为基准，天线馈源（或极化器）矩形波导口窄边平行于地平面，则电场矢量平行于地平面，定义为水平极化；反之馈源矩形波导口窄边垂直于地平面定义为垂直极化如图3所示。
地面接收天线与卫星辐射电磁波必须满足极化匹配的条件，即水平－水平，垂直－垂直。
假定卫星波束中心与卫星同经度，那么与星下点同经度（但纬度不同）的非星下点接收天线能很好地与卫星辐射电磁波匹配，而与星下点不同经度的非星下点接收天线的极化必须旋转一个角度（即极化角，这个极化角也等于星下点的接收天线所在的地平面与非星下点的接收天线所在的地平面之间的交角）才能与卫星电波相匹配。
