卫星通信基础知识（六）卫星天线的方位仰角极化角
要进行卫星接收，关键点是卫星接收天线的定位，它包括：天线的方位角、仰角和馈源的极化角这三大参数。
1、方位角
从地球的北极到南极的等分线称为经线（0－180度），把地球分为东方西方，偏东的经线称为东经，偏西方的经线称为西经。
从地球的东到西的等分线称纬线（0－90度），把地球分为南北半球，以赤道为界（赤道的纬度为0），北半球的纬线称北纬，南半球的纬线称南纬。
我国处于北半球的东方，约在东经75－135度，北纬18－55度之间。
所有的广播电视卫星都分布在地球赤道上空35786.6公里的高空同步轨道的不同经度上，平时我们惯称多少度的卫星，这个度指的是地球的经线。
卫星在地球上的投影称为星下点，它是位于赤道上，经度与卫星经度相同的地方。
如亚太6号卫星的星下点是位于赤道上的东经134度的位置。
我们在寻星时，如果你所在的地方（北半球）的经度大于星下点的经度，那么天线的方位角必定时正南（以正南为基准）偏西，反过来，如果你所在的位置的经度小于星下点的经度，那么天线的方位角是正南偏东。
卫星天线的方位角计算公式是：

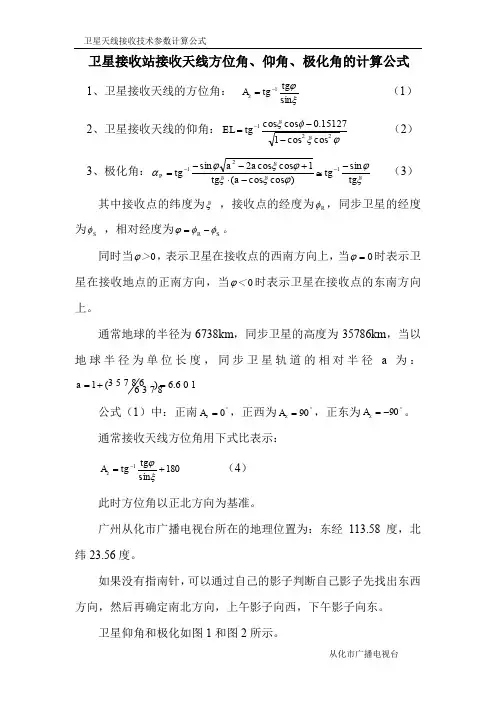

A＝arctg｛tg(ψs－ψg)/sinθ｝----------(1)
公式（1）中的ψg是接收站经度，ψs为卫星的经度，θ为接收站的纬度。

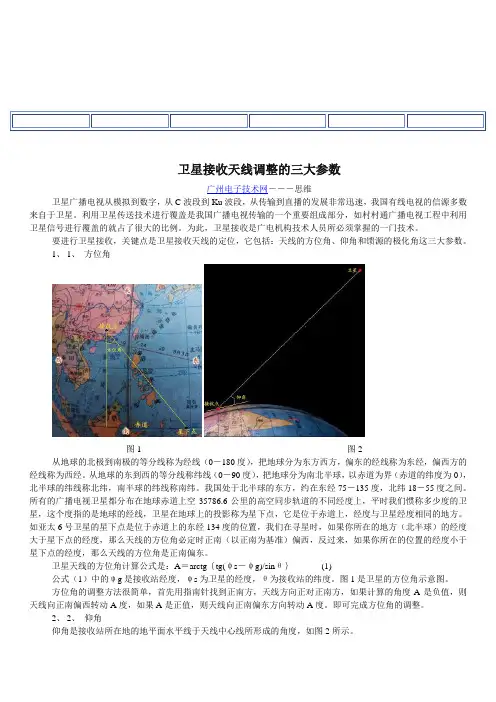

图1是卫星的方位角示意图。
方位角的调整方法很简单，首先用指南针找到正南方，天线方向正对正南方，如果计算的角度A是负值，则天线向正南偏西转动A度，如果A是正值，则天线向正南偏东方向转动A度。
即可完成方位角的调整。
2、仰角
仰角是接收站所在地的地平面水平线于天线中心线所形成的角度，
如图2所示。
仰角的计算公式是：
.-----------------⑵ 仰角的调整最好是用量角器加上一个垂针作成的仰角调整专用工具进行调整。
方位角和仰角的调整顺序是，先调整好仰角，在调整方位角。
3、极化角
国内或区域卫星一般都是线极化，线极化分为水平极化（以E‖表示）和垂直极化（以E⊥表示）。
地面接收天线极化的定义是以卫星接收点的地平面为基准，天线馈源（或极化器）矩形波导口窄边平行于地平面，则电场矢量平行于地平面，定义为水平极化；反之馈源矩形波导口窄边垂直于地平面定义为垂直极化如图3所示。
地面接收天线与卫星辐射电磁波必须满足极化匹配的条件，即水平－水平，垂直－垂直。
假定卫星波束中心与卫星同经度，那么与星下点同经度（但纬度不同）的非星下点接收天线能很好地与卫星辐射电磁波匹配，而与星下点不同经度的非星下点接收天线的极化必须旋转一个角度（即极化角，这个极化角也等于星下点的接收天线所在的地平面与非星下点的接收天线所在的地平面之间的交角）才能与卫星电波相匹配。
如图4所示
地面接收天线的极化角P可用下式计算： P = arctg[sin(ψs-ψg)/tgθ]
------------------------------- (3) 从公式可以看出极化角是卫星与接收站经度差及接收站纬度的函数。
相同经度的接收站， p值为0；相同纬度的地球站，经度差越大，p绝对越值大，这从直观上也容易理解。
如果波束中心与星下点的经度不同，以上式计算将存在误差，但公式（1）可作为接收站极化调整的理论基础依据。
如果卫星波束中心与卫星经度不同甚至相差较大，那么只需将公式（3）中的卫星经度ψs换成波束中心的经度ψc就可以了。
当然计算结果也只是一个理论值，实际的极化角由具体调整来确定。
P = arctg [sin (ψc -ψg ) / tgθ] -------------------------------- (4)
ψc：波束中心的经度。
一般实际的极化角在公式3和4两个计算结果之间,更接近公式（3）的计算结果。
3－1、极化调整
3－1－1 极化干扰分析 卫星电视系统产生极化不匹配主要原因是接收站天线极化匹配不良（极化角调整不准）。
单极化系统，极化不匹配会产生极化损耗使接收信号降低。
对于双极化系统，多个转发器所使用的下行频率可能是有相同的，为此不同的转发器之间的信号是依靠不同的极化进行隔离的，所以极化如不匹配不仅产生极化损耗，还会产生两个极化系统之间的同频正交极化干扰，这种一个极化系统的信号对另一个极化系统信号的干扰体现为噪声的增加，使接收信号载噪比大大降低，严重时有明显干扰，甚至无法收看。
下面来分析一下这种极化干扰的产生原因，以亚洲卫星二号为例，见图5所示。
从图中可看出，3A转发器和3B转发器所使用的下行频率有部分是相同的。
亚洲卫星二号的 3B转发器有5个SCPC数字电视载波，每个载波输出功率回退3dB（转发器辐射总功率的0.707倍），下行极化方式是水平极化，用ELRP‖表示其地面信号的电场强度（或电平）；3A转发器只有一个MCPC （香港STAR TV）数字电视载波，无输出功率回退，下行极化方式是垂直极化，用EIRP⊥表示其地面信号的电场强度（或电平）。
则得到下式： E IRP⊥= EIRP‖+ 3dB E IRP⊥/ EIRP‖＝1/0.707=1.414
所以有E⊥≈1.414E‖
假定使用单极化接收天线，准备接收水平极化的“江西卫视”，而馈源未作调整，极化匹配处于标准的水平极化状态，接收地点是南昌，根据计算极化角P1=－28°。
从图6的极化干扰分析中得知，卫星水平极化波耦合到馈源水平极化端口的主极化分量为E‖_0=E‖cosp1，卫星垂直极化波偶合到馈源水平极化端口的反极化分量为E⊥_0=E⊥cos(90-p1)。
忽略所有其它噪声的干扰，则水平极化的载噪比是： (C/N) = 20lg｜(E‖cosP1) / [E⊥cos（90-P1）]｜
= 20lg｜E‖cos(-28) / [1.414E‖cos（90+28）]｜=2.5db
显然此数值明显低于数字卫星接收机的门限，也就是说上述状态下根本收不到“江西卫视”节目。
3－2 极化角的调整 调整极化角之前,先计算理论值,其值有三种情况：P＞0，P=0, P＜0，对应的极化角调整方向是，当P=0时，接收站与卫星同经度，其极化为理想的水平（或垂直）极化；当P＞0，此时接收天线的方位角是南偏东，前馈天线馈源顺时针旋转（站在天线的前），后馈天线逆时针旋转（站在天线的后）；当P＜0，此时接收天线的方位角是南偏西，前馈天线馈源逆时针旋转，后馈天线顺时针旋转。
在实际的极化角调整中，可分二步走：
ａ.粗调：先按计算所得的仰角、方位角和极化角调整天线指向及馈源旋转角度，使仰角、方位角最佳并锁定天线指向。
ｂ.细调：用频谱仪分析仪、AGC电压或卫星接收机中的信号强度指示条等方法精确调整。
由于频谱仪价格高，所以在实际操作中都使用方便简单的AGC电压法和卫星接收机中的信号强度指示条法。
3－2－1 AGC电压调整法 AGC（自动增益控制）电压调整法是利用卫星接收机输出的AGC电压来调整接收天线的极化匹配。
该法无需昂贵仪器，只要带有AGC电压输出的卫星接收机和万用表即可，适合普通用户。
调整步骤如下：设高频头为单极化（水平极化）的。
首先把天线馈源（或极化器）矩形波导口窄边平行于地平面，并将接收机设置相应的频道和参数，使之能收到电视信号（水平极化的信号），缓慢旋转馈源，旋转的方向和角度以计算值P为基准，找到AGC电压的最大点，此即为极化最佳匹配位置，锁定馈源，极化调整即告结束。
极化调整好以后，图像清淅、稳定、无干扰，声音悦耳、无噪声，某一端口只能接收某种极化的节目。
极化匹配不好的系统最常见现象是：图像噪波多，出现大面积色块画面时更明显，有不稳定的短白线干扰，或两种不同极化的节目在一个端口上均能收到。
AGC电压调整法一般用在模拟卫星电视的场合。
3－2－2 信号强度调整法 当接收数字卫星电视，因为数字卫星接收机绝大多数没有AGC电压输出端口，所以AGC电压调整法受到限制。
信号强度调整法是利用卫星接收机自带的信号检测功能来完成，无需任何仪器。
自带的信号检测功能的接收机，当进入安装调试功能界面时，会显示两条指示条。
一条称为信号强度指示条，其值用%来表示，另一条称为信号质量指示条（称为C/N指示条更贴切些），其值也是用％来表示。
信号强度指示条用来表示接收机与馈源链路的好坏情况，与是否接收到信号无关，此指示条可用来检测接收机与馈源的连接是否正常和馈源是否有故障。
信号质量指示条使用来表示接收到的信号的好坏，它是作天线调试的主要参考依据。
信号质量指示条根据信号的强弱分别用红色、黄色、绿色表示，随着信号的逐步增强，除指示条的值不断变大外，指示条颜色也从红到黄再到绿变化，当指示条的颜色为黄色时表示接收机以锁定信号，即信号电平已达门限值，当颜色变绿时，表示已能顺利地解码出图像。
