西门子人机界面IO域作业

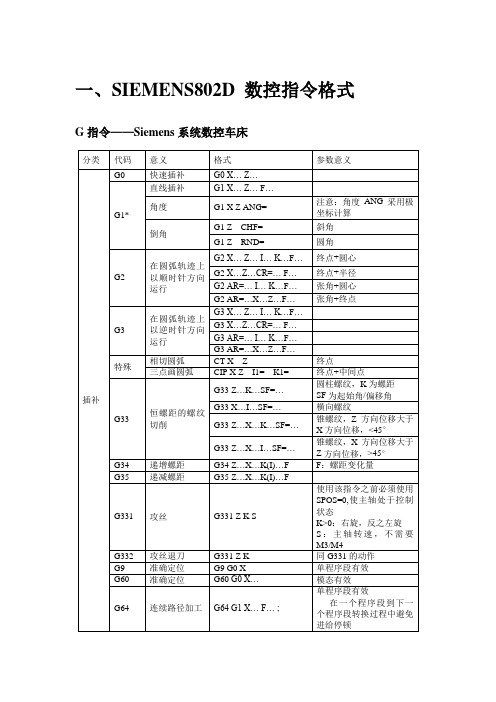

一、SIEMENS802D 数控指令格式G指令——Siemens系统数控车床M代码其他指令子程序调用方法在一个程序中（主程序或子程序）可以直接用程序名调用子程序。

子程序调用要求占用一个独立的程序段。

举例：N10 L785 P3 ；调用子程序L785 三次N20 WELLE7 ；调用子程序WELLE7结束方法：用M2指令或RET指令结束子程序。

用RET指令结束子程序、返回主程序时不会中断G64连续路径运行方式，用M2指令则会中断G64运行方式，并进入停止状态。

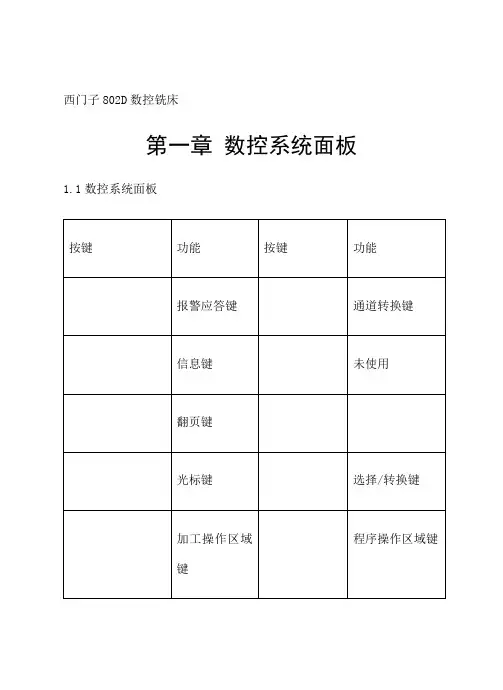

二、操作界面CRT屏幕及键盘分布常用按键：MDA ：用于直接通过操作面板输入数控程序和编辑程序。

AUTO：进入自动加工模式.JOG：手动方式,手动连续移动台面或者刀具。

REFPOT：手动方式回参考点.V AR：増量选择.SINGLE BLOCK：自动加工模式中,单步运行.SPIN STAR：主轴正转.SPIN STAR：主轴反转.SPIN STP：主轴停止.RESET：复位键.CYCLE STAR：循环启动.CYCLE STOP：循环停止.：报警应答键。

：通道转换键。

：帮助信息键。

：空格键。

：删除键(退格键)。

：删除键。

：插入键。

：选择键。

：制表键。

：回车/输入键。

：加工操作区域键。

：程序操作区域键。

：参数操作区域键。

：程序管理操作区域键。

：报警/系统操作区域键。

自动(Auto)加工模式：点击进入：自动加工程序测试程序段搜索模拟程序修改程序控制单一程序段ROV有效跳过有条件停止空运行进给《返回不带计算搜索断点搜索《返回启动搜索计算轮廓自动方式功能区：手动(JOG)加工模式：点击进入：手动模式测量刀具测量工件基本设定X=X=Y=Z=0〈〈返回设置关系删除 基本零偏Z=Y=X YZ 中断计算自动测量校验探头〈〈返回设置改变有效测量工件下一个轴存储位置直径刀具表设置长度〈〈返回手动测量零点偏移手动加工功能区：MDA模式点击进入：MDA模式设置G功能辅助功能轴进给删除MDA程序MCS/WC相对坐标Y=0X=0Z=0删除基本零偏<<返回X=Y=Z=0设置关系相对坐标工件坐标机床坐标零点偏移XYZ中断计算手动测量自动测量校验探头<<返回数据探测切换mm>inch<<返回基本设定测量刀具测量工件R参数零点偏移用户数据设定数据刀具表R参数零点偏移用户数据设定数据基本设定端面加工下一个轴测量工件改变有效刀具表R参数零点偏移用户数据设定数据程序管理: PROGRAM MANAGER 点击进入：ProgramManager程序循环执行新程序复制打开编辑钻削铣削重编译执行模拟复制程序段标记程序段重命名删除读入读出删除程序段粘贴程序段重编号搜索行号文本确认中断三、SIEMENS802D R参数1.功能要使一个NC程序不仅仅适用于特定数值下的一次加工，或者必须要计算出数值，两种情况均可以使用计算参数，你可以在程序运行时由控制器计算或设定所需要的数值；可以通过操作面板设定参数数值。

6．组态配方和配方画面 物料混合系统用配方来提供生产工艺参数。打开配方编辑器，查看它的配 方元素和数据记录。物料的重量为零表示产品不使用该物料。除此之外，配 方中还有单位为ms的秤斗放料、搅拌和放成品的时间预设值。 选中配方“1号产品”，再选中巡视窗口的“同步”，只选中“同步配方变 量”复选框。在配方画面中组态了配方视图，和“打印配方报表”按钮。
初始画面，通过画面切换按钮，可以从初始画面切换到所有的其他画面，其 他画面用固定窗口的“初始画面”切换按钮返回初始画面。初始画面之外的 画面不能相互切换，需要经过口放置各画面共享的日期时间域、切换到初始画面的按钮，和连 接变量“自动/手动开关”的符号I/O域。设置符号I/O域的模式为“双状态”， 自动/手动开关为1状态时显示“自动模式”，为0状态时显示“手动模式”。 9.2.2 画面组态 1．自动画面 监控自动模式运行的画面称为自动画面，它使用得最多，又称为主画面。 开机后进入初始画面，单击“主画面”按钮，进入主画面，永久性窗口中 的符号I/O域显示“手动模式”。 主画面给出了系统的示意图，用两种颜色显示各插板阀的通、断状态，用 棒图显示秤斗内和混合仓内物料的高度，画面中的I/O域均为输出模式。 在画面中显示来自配方的各物料的值和定时时间的设定值。“总重量”是 电子秤秤斗内物料的总重量。“起动”和“停止”按钮用于起动和停止自动 运行，“进料”按钮用于仿真调试。
定时结束时T0的常开触点闭合，切换到步 M5.6，秤放料阀关闭，搅拌器搅拌混合仓内 的物料。经过T1设定的时间后，搅拌器停止 运行，混合仓底部的放成品阀打开，放出混 合好的物料。经过T2设定的时间后，关闭放 成品阀。因为“连续标志”M6.6为1状态，转 换条件M6.6*T2满足，返回步M5.1，开始下
2．创建项目 打开名为“HMI综合应用”的项目，PLC_1为CPU 315-2PN/DP，HMI_1为 KTP400 Comfort。在网络视图中创建HMI连接。添加一块DI 16/DO 16模块和 一块2AI 模块。 3．主程序的设计 主程序根据自动/手动开关I0.0的状态，在OB1中调用自动程序FC2或手动程 序 FC1 。 起 动 自 动 运 行 的 条 件 如 下 ： 各 电 磁 阀 关 闭 和 搅 拌 器 电 动 机 停 机 （Q0.2～Q1.0均为0状态）；秤斗和混合仓中的物料均被排空（变量“总重量” 和“混合仓料位”的值为0）。满足上述条件时变量“起动条件”为1状态。

3.4 S7-1200/1500与HMI的集成仿 真
组态CPU属性时，设置MB1为系统存储器字节，首次扫描时FirstScan（M1.0）的常 开触点接通，MOVE指令将变量“预设值”设置为10s。变量“预设值”和“当前值 ”的数据类型为Time，在HMI的I/O域中被视为以ms为单位的双整数。
在HMI的默认变量表中设置变量“电动机”和“当前值”的采集周期为100ms。 其他变量的采集周期为默认的1s。
域的“文本”，按钮未按下时显示文本“启动”。不要勾选复选框“按钮‘按下’时 显示的文本”，按下和未按下时按钮上显示的文本相同。
3.1 组态指示灯与按钮
3．设置按钮的事件功能 选中巡视窗口的“属性 > 事件 > 释放”，单击视图右边窗口的表格最上面一行，
在出现的“系统函数”列表中选择函数“复位位”。
3 HMI的界面设计、功能实现与调试
3.1 组态指示灯与按钮
1．生成和组态指示灯 用指示灯来显示Bool变量“电动机”的状态。将工具箱中的“圆”拖拽到
画面中希望的位置，调节圆的位置和大小。
3.1 组态指示灯与按钮
1．生成和组态指示灯 选中巡视窗口的“布局”，可以微调
圆的坐标位置和半径。打开巡视窗口的 “属性 > 动画 > 显示”文件夹，双击 “添加新动画”，再双击出现的对话框 中的“外观”，选中左边窗口中出现的 “外观”，在右边窗口组态外观的动画 功能。设置圆连接的PLC的变量为位变 量“电动机”（Q0.0），其“范围”值 为0和1时，圆的背景色分别为深绿色和 浅绿色，对应于指示灯的熄灭和点亮。

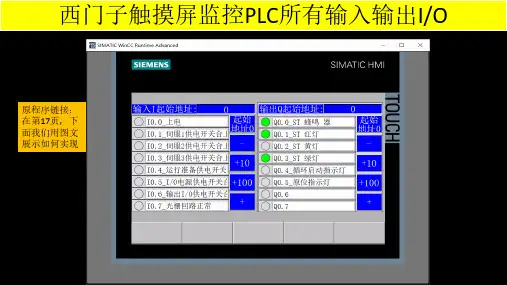

2．生成与组态I/O域 1）输出域：用于显示PLC的变量的数值
。 2）输入域：用于操作员键入数字或字
母，并用指定的PLC的变量保存它的值。 3）输入/输出域：同时具有输入域和输

用右键单击某行，执行快捷菜单中的“插入对象”命令，将在该行的上面 插入一个新的行。单击某些表格最下面的空白行中的“添加”，将会自动生 成与上一行的参数顺序排列的新的行。
7．复制与粘贴表格单元 右键单击某一表格单元，可以删除、复制或粘贴该表格单元。 8．复制多个表格单元 单击选中某一表格单元，用鼠标左键按住该单元右下角的小正方形，光标 变为黑色的十字。向下移动鼠标，选中该单元下面的若干个单元。松开鼠标 左键，用出现的对话框选择覆盖还是插入。 3.4.2 鼠标的使用技巧 1．用详细视图和鼠标的拖拽功能创建对象 打开项目“315_精简面板”的根画面，用详细视图显示HMI默认的变量表 中的变量。将详细视图中的“当前值”拖拽到画面工作区中，将在该画面中 生成一个与变量“当前值”连接的I/O域。 2．用鼠标拖拽功能实现画面对象与变量的连接 将详细视图中的“预设值”拖拽到画面上刚生成的I/O域中。在I/O域的巡 视窗口中可以看到它连接的变量变成了“预设值”。
2．变量的起始值：选中巡视窗口中的“值”可以组态变量的起始值。 3．HMI变量的采集模式 选中变量后选中巡视窗口中的“属性 > 属性 > 设置”，可以设置变量的3 种采集模式。 1）循环操作：按设置的采集周期，只更新当前画面中显示的和被记录的 变量。 2）循环连续：即使变量不在当前打开的画面中，运行系统也会连续更新 该变量。建议只用于那些必要的变量。 3）必要时：不循环更新变量。例如使用系统函数“LogTag”请求时才更新 变量。 4．HMI变量的采集周期 过程变量值被定期进行更新，设置采集周期时应考虑过程值的变化速率， 如果采集周期设置得太小，将不必要地增加通信的负担，默认值为1s。 5．HMI变量的限制值 如果操作员输入的变量值在设置的范围外，则不会接受输入值。 选中巡视窗口中的“属性 > 属性 > 范围”，可选择限制值由常量或HMI变 量提供。可以在“ HMI变量”编辑器中组态模拟量报警。

1 硬件准备(1)一套S7300 315F PN/DP cpu。

（2）安装有Winccflexible2008 sp2软件的计算机。

（3）必要的附件，包括：编程下载需要的网线及PLC与TP177B 连接的网线。

2 触摸屏组态在完成的STEP7界面中添加设备。

在SIMATIC主界面中选择“Insert New Object”>“SIMATIC HMI Station”在STEP7中添加HMI设备（如图1)。

在随后的对话框中选择目标设备“TP177B 6 color PN/DP”点击OK。

在STEP7下方会出现新添加的HMI station，随后点击，为触摸屏配置IP地址并添加到CPU共同的以太网上。

点击编译。

3 编辑画面Winccflexible的主界面，在左侧项目树中找到“通讯”，在其中双击“连接”，在这一界面中已经自动生成了连接，这里只需将“在线”处设置为“开”即可。

在“变量”中设置画面所需要的控制变量，这里的变量地址必须与PLC的变量一致。

根据需要，该例中设置了如下变量。

在画面中编辑画面时也有多种工具供选择。

在软件右侧的“工具”中常用的工具包括按钮、IO域、文本域。

对于按钮，系统多种提供函数来定义按钮触发的事件如图，同时还可以通过动画改变其不同状态下颜色的变化。

对于IO域，主要的设置为此域连接变量，通过HMI面板输入改变PLC变量的值。

同时在“格式样式”中可以修改其显示格式，该例中选择带符号的99.9（如图2）。

如需插入文本或数字对画面进行注释，可在“工具”中找到“文本域”。

点击“文本域”，在画面中创建。

在文本域的“常规”选项中输入文字（如图3）。

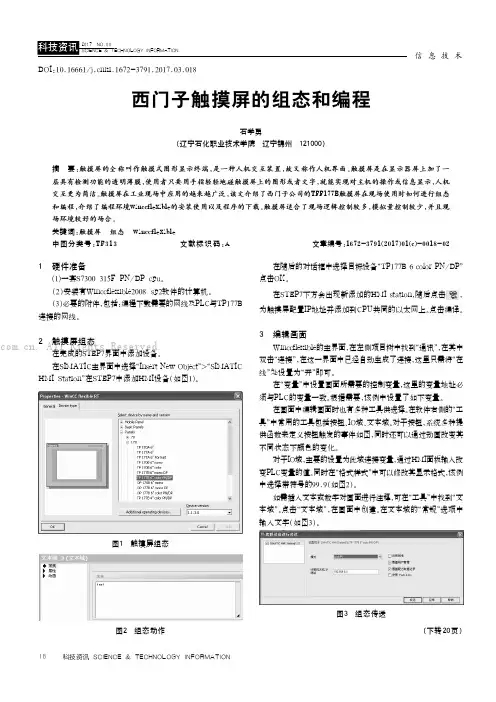

DOI：10.16661/ki.1672-3791.2017.03.018西门子触摸屏的组态和编程石学勇（辽宁石化职业技术学院 辽宁锦州 121000）摘 要：触摸屏的全称叫作触摸式图形显示终端，是一种人机交互装置，故又称作人机界面。

触摸屏是在显示器屏上加了一层具有检测功能的透明薄膜，使用者只要用手指轻轻地碰触摸屏上的图形或者文字，就能实现对主机的操作或信息显示，人机交互更为简洁。

4．模板 双击打开项目树的文件夹“\HMI_1\画面管理\模板”中名为Template_1的自 动生成的模板，可以看到画面上面的固定窗口和画面下面向导生成的功能键。 在模板中组态的功能键和对象将在所有画面中起作用。打开画面1，模板中的 功能键用灰色显示，不能修改它们，只能在模板中修改功能键。 将项目树中的“画面0”拖拽到模板下面左起第3个空白功能键，该功能键 显示“画面0”。操作员在基于该模板的所有画面单击此功能键，都会切换到 画面0。 如果不想在画面2显示画面模板中的功能键，打开画面2，选中巡视窗口中 的“常规”，用“模板”选择框将默认的“Template_1”改为“无”，画面2 中的功能键消失。 5．全局画面 打开项目树的文件夹“\HMI_1\画面管理”中的全局画面，可以看到在向导 中生成的两个报警窗口和报警指示器。在HMI运行时如果出现系统事件和报 警消息，不管当前显示的是哪个画面，都将在前台显示“报警窗口”和“报 警指示器”。
6．层的应用 （1）层的基础知识
一个画面由32个层组成，打开项目“HMI设备向导应用”，打开和选中画 面0，再选中巡视窗口中的“层”，默认的是显示所有的层。打开“布局”任 务卡的“层”窗格，画面中的矩形和园在层_0，椭圆在层_2。
同时只有一个层是活动层，添加到画面的新对象被分配给活动层。开始时 层_0为活动层，“布局”任务卡用铅笔符号表示活动层。可以用右键快捷菜 单设置某一层为活动层。
2．变量的起始值：选中巡视窗口中的“值”可以组态变量的起始值。 3．HMI变量的采集模式 选中变量后选中巡视窗口中的“属性 > 属性 > 设置”，可以设置变量的3 种采集模式。 1）循环操作：按设置的采集周期，只更新当前画面中显示的和被记录的 变量。 2）循环连续：即使变量不在当前打开的画面中，运行系统也会连续更新 该变量。建议只用于那些必要的变量。 3）必要时：不循环更新变量。例如使用系统函数“LogTag”请求时才更新 变量。 4．HMI变量的采集周期 过程变量值被定期进行更新，设置采集周期时应考虑过程值的变化速率， 如果采集周期设置得太小，将不必要地增加通信的负担，默认值为1s。 5．HMI变量的限制值 如果操作员输入的变量值在设置的范围外，则不会接受输入值。 选中巡视窗口中的“属性 > 属性 > 范围”，可选择限制值由常量或HMI变 量提供。可以在“ HMI变量”编辑器中组态模拟量报警。
