第1讲 西门子HMI与WinC flexible介绍

WINCC Flexible学习资料WINCC Flexible界面介绍，主要包括项目试图，项目试图是我们编辑项目功能的列表。

对象试图，是指一个或多个编程对象的视图属性。

属性视图，是指编辑对象的属性，在属性视图中设备工具的功能，连接变量，更改外观，调用系统函数。

输出视图，在编辑完成后，项目需要编译，编译的结果和状态在输出视图中显示。

工具窗口，是在编程时，可选用的功能按键和IO域工作区，编程区域。

实例1要求：利用HMI设备来控制西门子200里面的m0.0和m0.1，分别作为启动和停止控制Q0,0的输出。

利用工具窗口里，简单对象里面的圆来显示PLC内部Q0.0的状态，当Q0.0接通时，圆为一个颜色，当Q0.0为1时，圆为另一个颜色。

PLC控制程序如下众为自动化中心尹老师第1页在PLC的程序中，启动的触点要与外部输入点并联，停止的触点要与外部输入点串联，只有这样HMI设备上的启动停止，和外部的启动停止才能共同控制Q0.0的输出。

下面来看HMI设备上的编程。

首先，打开WINCC Flexible编程软件创建一个空项目。

然后选择设备类型为。

Micro Panels里面的TP178micro6寸屏。

点击确定生成一个空项目。

众为自动化尹老师第2页面上面工具条里的视图，然后点击重新设置布局化状态。

下一步，保存次工程，因为WINCC Flexible不具备上载功能，所以创建工程完成后，先保存工程，存于指定的文件夹下，一防止组态的设备因为异常情况而消失。

点击项目另存为按钮下一步创建一个连接：连接是PLC与HMI设备通讯的参数，PLC与HMI设备的数据交换都需要通过连接来完成。

点击项目树里面的通讯，双击连接，打开连接操作画面。

双击名称下的第一行的空白行，自动新建一个连接。

名称为连接1你可以对本连接的名称重命名。

在连接下的参数菜单里，设置HMI设备与PLC通讯的参数。

例如现在的PLC默认为2号站，（指PLC PPI通讯端口的地址）通讯的配置文为PPI（因为西门子200PLC是使用PPI协议进行通讯的，所以不能使用MPI和DP）然后修改HMI 设备与PLC通讯的波特率。

监控组态软件不仅有监控和数据采集(SCADA)功能，而且有组态、开发和开放功能。

监控组态软件是伴随着计算机技术、DCS和PLC等工业控制技术的突飞猛进而发展起来的。

随着个人计算机(PC)的普及和开放系统的推广，基于PC的监控组态软件在工业控制领域不断发展壮大。

监控组态软件广泛运用于工业、农业、楼宇和办公等领域的自动化系统。

随着计算机硬件和软件技术的发展，自动化产品呈现出小型化、网络化、PC化、开放式和低成本的发展趋势，并逐渐形成了各种标准的硬件、软件和网络结构系统。

监控组态软件已经成为其中的桥梁和纽带，是自动化系统集成中不可缺少的关键组成部分。

WinCC组态软件介绍西门子公司的W1nCC是WlndowsControIConter(视窗控制中心)的简称。

它集成了SCADA、组态、脚本(Script)语言和OPC等先进技术，为用户提供了Windows操作系统(W1ndows 2000或XP)环境下使用各种通用软件的功能。

WinCC继承了西门子公司的全集成自动化(TIA)产品的技术先进和无缝集成的特点。

WinCC运行于个人计算机环境，可以与多种自动化设备及控制软件集成，具有丰富的设置项目、可视窗口和菜单选项，使用方式灵活，功能齐全。

用户在其友好的界面下进行组态、编程和数据管理，可形成所需的操作画面、监视画面、控制画面、报警画面、实时趋势曲线、历史趋势曲线和打印报表等。

它为操作者提供了图文并茂、形象直观的操作环境，不仅缩短了软件设计周期，而且提高了工作效率。

WinCC的另一个特点在于其整体开放性，它可以方便地与各种软件和用户程序组合在一起，建立友好的人机界面，满足实际需要。

用户也可将WinCC作为系统扩展的基础，通过开放式接口，开发其自身需要的应用系统。

WinCC因其具有独特的设计思想而具有广阔的应用前景。

借助于模块化的设计，能以灵活的方式对其加以扩展。

它不仅能用于单用户系统，而且能构成多用户系统，甚至包括多个服务器和客户机在内的分布式系统。

Wincc_Flexible组态简介WinCC flexible，德国西门子（SIEMENS）公司工业全集成自动化（TIA）的子产品，是一款面向机器的自动化概念的HMI软件。

WinCC flexible 用于组态用户界面以操作和监视机器与设备，提供了对面向解决方案概念的组态任务的支持。

WinCC flexible与WinCC十分类似，都是组态软件，而前者基于触摸屏，后者基于工控机。

HMI由硬件和软件两部分组成，硬件部分包括处理器、显示单元、输入单元、通信接口、数据存贮单元等，其中处理器的性能决定了HMI 产品的性能高低，是HMI的核心单元。

根据HMI的产品等级不同，处理器可分别选用8位、16位、32位的处理器。

HMI软件一般分为两部分，即运行于 HMI硬件中的系统软件和运行于PC机Windows操作系统下的画面组态软件（如WinCC flexible）。

使用者都必须先使用HMI的画面组态软件制作“工程文件”，再通过PC机和HMI 产品的串行通信口，把编制好的“工程文件”下载到HMI的处理器中运行。

HMI人机界面产品的基本功能包括：1、设备工作状态显示，如指示灯、按钮、文字、图形、曲线等；2、数据、文字输入操作，打印输出3、生产配方存储，设备生产数据记录4、简单的逻辑和数值运算5、可连接多种工业控制设备组网HMI的选型指标包括：1、显示屏尺寸及色彩、分辨率、HMI的处理器速度性能、2、输入方式：触摸屏或薄膜键盘3、画面存贮容量，注意厂商标注的容量单位是字节（byte）、还是位（bit）4、通信口种类及数量，是否支持打印功能本模块主要介绍西门子TP 270触摸屏，其接口外形如图3-2所示，接口功能描述见表3-1。

图3-2 西门子TP 270接口排列图表3-1接口功能描述编号描述应用1接地连接用于连接到机架地线2电源连接到电源 +24V DC3接口IF1B RS 422/RS 485(未接地)接口4接口IF1A用于PLC 的RS 232接口5接口IF2用于PC、PU、打印机的RS 232接口6开关用于组态接口IF1B7电池连接连接可选备用电池8USB接口用于外部键盘，鼠标等的连接9插槽B用于CF卡10以太网接口(只用于MP 270B)连接RJ45以太网线11插槽A(只用于MP 270B)用于CF卡触摸屏设备的装载程序1、装载程序图3-6显示了触摸屏设备启动期间和运行系统结束时迅速出现的装载程序。

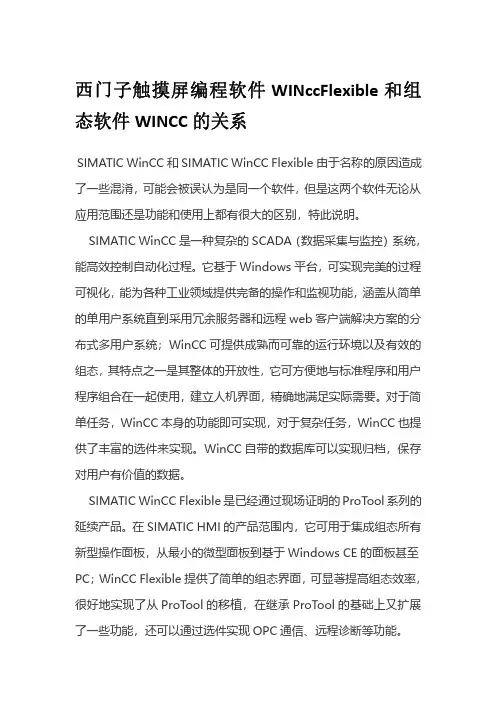

西门子触摸屏编程软件WINccFlexible和组态软件WINCC的关系SIMATIC WinCC和SIMATIC WinCC Flexible由于名称的原因造成了一些混淆，可能会被误认为是同一个软件，但是这两个软件无论从应用范围还是功能和使用上都有很大的区别，特此说明。

SIMATIC WinCC是一种复杂的SCADA（数据采集与监控）系统，能高效控制自动化过程。

它基于Windows平台，可实现完美的过程可视化，能为各种工业领域提供完备的操作和监视功能，涵盖从简单的单用户系统直到采用冗余服务器和远程web客户端解决方案的分布式多用户系统；WinCC可提供成熟而可靠的运行环境以及有效的组态，其特点之一是其整体的开放性，它可方便地与标准程序和用户程序组合在一起使用，建立人机界面，精确地满足实际需要。

对于简单任务，WinCC本身的功能即可实现，对于复杂任务，WinCC也提供了丰富的选件来实现。

WinCC自带的数据库可以实现归档，保存对用户有价值的数据。

SIMATIC WinCC Flexible是已经通过现场证明的ProTool系列的延续产品。

在SIMATIC HMI的产品范围内，它可用于集成组态所有新型操作面板，从最小的微型面板到基于Windows CE的面板甚至PC；WinCC Flexible提供了简单的组态界面，可显著提高组态效率，很好地实现了从ProTool的移植，在继承ProTool的基础上又扩展了一些功能，还可以通过选件实现OPC通信、远程诊断等功能。

当然，WinCC和WinCC Flexible都可以在计算机上模拟运行，以图形化的方式对现场的PLC进行监控，也都可以做数据归档，在这方面的应用有相似之处。

但是WinCC的可扩展性是WinCC Flexible达不到的。

IMATIC WinCC目前最新的版本是WinCC V7.0sp2，同时在销售的还有WinCC V6.2sp3；SIMATIC WinCC Flexible目前最新的版本是WinCC Flexible2008，而且在中国还有免费的中国版可以供中国用户使用。
