项目六 人机界面（HMI）的组态与应用 任务18 基于触摸屏实现电机启停控制
任务介绍
本项目任务选择西门子SIMATIC HMI精简系列面板KTP700 BASIC PN触摸屏作为人机界面，以S7-1200作为控制器，通 过单击触摸屏上的“启动”和“停止”按钮，实现对电机 的启停控制，并且通过触摸屏上的“系统指示灯”和“电 机状态显示”等对象实现对现场系统工作状态的监控功能。

HMI &面板仪表|过程控制目录HMI & 面板仪表HMI 操作面板面板仪表大型LED 颜色显示器可视化管理过程控制PID 控制器数据采集RTU & I/O 模块信号调节器41461811191321HMI 操作面板功能强大，可支持300多种工业协议。

可以使用简单易用的Crimson ®获奖软件进行配置，产品均自带该型软件（无需额外付费）。

>支持300多种工业协议的转换 >收集、存储和显示数据 >轻松集成到多厂商应用环境中 >使用Crimson 软件进行配置坚固耐用的Graphite ®系列高级HMI 操作面板 >通过插件模块实现无与伦比的扩展性能 >-20°到60°C 的宽温度范围 >坚固耐用，阳光下可读>支持300多种工业协议，最多可同时转换20种协议>内置数据记录器（SD 卡）、Web 服务器和FTP 以实现远程访问 >可以根据报警条件发送电子邮件和/或短信（SMS ） >所有型号均经过UL 1级，2类认证，可用于危险区域功能强大的G3系列图形化HMI>支持300多种工业协议>内置数据记录器（CF卡）、Web服务器和FTP以实现远程访问>可根据报警条件发送电子邮件和/或短信（SMS）>支持串行接口、以太网接口和USB等多种连接方式>所有型号均经过UL 1级，2类认证，可用于危险区域G3 Kadet HMIs>支持300多种工业协议>支持串行接口和以太网接口等多种连接方式HMI操作面板功能对比*视具体型号而定红狮提供业内种类最齐全的面板仪表。

我们的仪表有各种尺寸和能力，包括计数、速率、时间、电压、电流、过程、应变计和温度输入。

该系列产品目前已销售近400万台，久经现场实地的严峻考验和长期测试，为我们的产品赢得了业界第一品牌的美誉长达14年之久以及其它诸多荣誉。

触摸屏在工业控制系统中的使用有哪些优势？触摸屏作为一种先进的人机交互界面技术，已经广泛应用于工业控制系统中。

它通过触摸操作和丰富的图形界面来实现用户与设备的交互，以及对工业过程的监控和控制。

相对于传统的按键和鼠标操作方式，触摸屏具有许多独特的优势。

本文将分别从以下几个方面介绍触摸屏在工业控制系统中的优势。

一、操作简便触摸屏的最大优势之一就是操作的简便性。

相对于需要按键或者操作鼠标的方式，触摸屏只需使用手指轻松触摸、滑动或者捏合操作，就可以完成对控制系统的各项操作，大大简化了操作流程。

此外，触摸屏的操作界面可以根据实际需求进行定制，使得用户可以快速、直观地掌握并操作设备。

二、信息展示直观触摸屏作为一种直观的界面方式，可以提供更加丰富、清晰的信息展示。

通过触摸屏，用户可以直接看到各种图形、图表以及实时监测数据的展示，更容易理解设备的状态和工艺流程。

而传统的按键或者鼠标操作方式往往需要通过不同的按键或者菜单来获取信息，操作效率相对较低。

三、操作响应迅速触摸屏在响应速度上也具有明显的优势。

由于触摸屏直接采用电容或者电阻传感技术，使得触摸屏可以实时响应用户的操作，几乎没有延迟。

这大大提高了用户的操作效率，并且可以实现高速控制系统对实时数据的快速监测与处理。

四、可靠性强触摸屏在工业控制系统中的可靠性也是其优势之一。

触摸屏一般采用工业级的设计与制造标准，具有较强的抗干扰能力和耐用性，能够适应恶劣的工作环境。

同时，触摸屏的安全性也有保障，可以防止误触操作或者非授权操作。

总结起来，触摸屏在工业控制系统中的使用具有操作简便、信息展示直观、操作响应迅速和可靠性强等显著优势。

未来随着人工智能、物联网等技术的发展，触摸屏将会在工业控制领域发挥更加重要的作用。

hmi,解决方案篇一：西门子HMI与人机界面简单介绍西门子HMI与人机界面简单介绍西门子HMI操作面板一般安装在控制柜的正面，便于用户对设备和数据进行监控。

用户在使用过程中，经常会遇到西门子HMI和人机界面的说法。

本文下面就为您介绍一下西门子HMI和人机界面的特点，供用户在项目设计和配置时参考。

西门子HMI与人机界面人机界面产品是为了解决西门子PLC的人机交互问题而产生的，但随着计算机技术和数字电路技术的发展，很多工业控制设备都具备了串口通讯能力，所以只要有串口通讯能力的工业控制设备，如变频器、直流调速器、温控仪表、数采模块等都可以连接人机界面产品，来实现人机交互功能。

人机界面与人们常说的“触摸屏”从严格意义上来说，两者是有本质上的区别的。

因为“触摸屏”仅是人机界面产品中可能用到的硬件部分，是一种替代鼠标及键盘部分功能，安装在显示屏前端的输入设备;而人机界面产品则是一种包含硬件和软件的人机交互设备。

在工业中，人们常把具有触摸输入功能的人机界面产品称为“触摸屏”，但这是不科学的。

人机界面产品中是否有操作系统呢?任何人机界面产品都有系统软件部分，系统软件运行在西门子HMI的处理器中，支持多任务处理功能，处理器中需有小型的操作系统管理系统软件的运行。

基于平板计算机的高性能人机界面产品中，一般使用WinCE，Linux等通用的嵌入式操作系统。

人机界面和组态软件有什么区别呢?人机界面产品，常被(来自: 小龙文档网:hmi,解决方案)大家称为“触摸屏”，包含西门子HMI硬件和相应的专用画面组态软件，一般情况下，不同厂家的西门子HMI硬件使用不同的画面组态软件，连接的主要设备种类是西门子PLC。

而组态软件是运行于PC 硬件平台、windows操作系统下的一个通用工具软件产品，和PC机或工控机一起也可以组成西门子HMI产品;通用的组态软件支持的设备种类非常多，如各种西门子PLC、PC板卡、仪表、变频器、模块等设备，而且由于PC的硬件平台性能强大，通用组态软件的功能也强很多，适用于大型的监控系统中。

•Panel PC – FI 25 – FI 45 – PC 670 10’’ – PC 670 12’’ – PC 670 15’’ – PC 670 12’’ TOUCH – PC 670 15’’ TOUCH – PC 870 12" – PC 870 15" – PC 870 15" TOUCH – PC IL 70 12" TOUCH – PC IL 70 15" TOUCH
HMI画面客户机，通过 TCPIP协议与服务器连 接，操作人员可以在此 之上进行操作等，放置 在现场
HMI画面服务器， 负责数据上传，下载 以及与客户机通讯, 放置在控制室中。
5
2.1 WinCC HMI系统构成
WinCC系统包括变量管理，画面制作，报警， 归档，报表打印等
6
2.2 变量管理
通过添加相应的通讯驱动，与底层PLC建立数据连接，把底层的变量点集 成到WinCC系统中。
18
3.4 配方
Protool 配方设定与下放都比较简单，直接可以在画面输入组态。还可以实 时上传与保存。
19
3.5 函数
Protool 编写简单函数， 实现特定功能。在画面组态中可以调用。
20
15
3.1 Protool HMI系统构成(一)
Panel（图形/文本面板） – TP 170A – TP 170B – TP 170B Color – TP 270 (6“和10”) – OP 170B – OP 270 (6“和10”)
•Multi Panel （多功能面板） – MP 270B – MP 270B TOUCH – MP 270 – MP 270 TOUCH – MP 370 – MP 370 TOUCH

•Panel PC – FI 25 – FI 45 – PC 670 10’’ – PC 670 12’’ – PC 670 15’’ – PC 670 12’’ TOUCH – PC 670 15’’ TOUCH – PC 870 12" – PC 870 15" – PC 870 15" TOUCH – PC IL 70 12" TOUCH – PC IL 70 15" TOUCH •SINUMERIK Panel – OP 010 – OP 012 – OP 015 •SIMOTION Panel •PC
冗余功能：在运行系统中服务器互相监控，达到提早识别故障服务器的目的。 如果一台服务器出了故障，客户机将自动从故障服务器切换到仍在运行的服 务器上。这样保证监控和操作过程中所有客户机可用。出现故障时，激活的 服务器会继续将WinCC项目的所有消息和过程数据归档。故障服务器恢复在 线后，所有消息的内容、过程值以及用户归档将自动复制到恢复的服务器。
此处添加变量
7
2.3 画面制作
画面系统负责监控现场设备运行情况，用户通过相应操作可以监视现场情 况，并对现场设备进行开启，关闭等操作。
阀开启关闭
罐液位监控
8
2.4 报警处理
组态报警编辑器，可以对现场重要的设备输入点进行监控，如果此数据点 出现异常，则在报警画面上进行显示，便于操作人员快速进行故障排除等， 报警一般分为故障，警告，信息等
19
3.5 函数
Protool 编写简单函数， 实现特定功能。在画面组态中可以调用。
20
12
2.8 交叉索引
画面中所有的变量，所属位置，类型等
13
2.9 用户管理
设置相应密码级别，控制操作权限。

（3）显示报警。过程的临界状态会自动触发报警，如当变量超出 设定值时。
（4）记录功能。顺序记录过程值和报警信息，用户可以检索以前
的生产数据。 （5）输出过程值和报警记录。如可以在某一轮班结束时打印输出
生产报表。
（6）过程和设备的参数管理。将过程和设备的参数存储在配方中 ，可以一次性将这些参数从人机界面下载到PLC，以便改变产品的品种
MP系列多功能面板有两个RS-232接口、RS-422/485接口、USB
接口和RJ45以太网接口，RS-485接口可以使用MPI、PROFIBUS-DP 协议，还可以通过各种通信接口传送组态。而距离较长时可以用调制
解调器、SIMATIC TeleService 或Internet，通过WinCC flexible的
RS-232接口、一个RS-422/485接口和一个CF卡插槽，可以连接其他品
牌的PLC。它支持位图、图标、背景图形和矢量图形对象，动态对象有 图表、柱形图和隐藏按钮，具有配方功能。
5、移动面板
Mobile Panel 170
移动面板Mobile Panel 170是基于Windows CE操作系统的移动HMI 设备，它有一个串口和一个MPI/PROFIBUS-DP接口，两个接口都可以 用于传送项目，具有棒图、趋势图、调度器、打印、带缓冲的报报警和 配方管理功能，用CF卡备份配方数据和项目。如图10-10所示为Mobile Panel 170移动面板。
。
二、人机界面的应用步骤
1．对监控画面组态 2．人机界面的通信功能
3．编译和下载项目文件
4．运行阶段
三、西门子人机界面设备简介
1．文本显示器
文本显示器TD200C
TD400C

east-hmi-1-3 人机界面触摸屏说明书
1、西门子HMI触摸屏包括精简系列、精智系列、按键系列等，通信支持PROFIBUS、PROfINET等总线协议，广泛应用于工业领域。

HMI触摸屏可以通过博途软件进行项目组态，实现用户功能需求。

2、打开博途V14软件，双击添加新设备，博途软件会弹出添加新设备向导对话框。

3、从左侧选项中，选择HMI，则右侧窗口出现HMI设备选型列表，可以从列表中选择精简系列、精智系列等。

我们这里需要选择的是TP1200，TP1200属于精智面板，12寸。

下方勾选启动设备向导，当选型结束后自动进入设备组态向导。

4、单击SIMATIC精智面板，展开精智面板系列，可以选择触摸屏尺寸，我们需要的是12寸的HMI屏，单击12寸显示屏，展开后可以看到，12寸显示屏中有三款，分别是TP1200Comfort、
TP1200Comfort（立式）、KP1200Comfort。

TP表示触摸，KP表示按键，立式表示竖立，我们这里选择TP1200Comfort横立。

5、展开TP1200Comfort后可以看到其订货号，单击其订货号后，右侧会预览触摸屏外观，还可以复查其订货号和选择版本号，以及查看此触摸屏的产品参数信息。

西门子HMI人机界面简介及特点目前，在售的西门子SIMATIC触摸屏系列产品主要有三种Comfort panels(精智面板)、Basic panels(精简面板)以及Smart panels(精彩面板)。

其中Comfort panels属于高端屏，功能较为丰富，而Smart panels则适用于最简洁的应用。

1、Comfort panels(精智面板)的特点，如图1所示。

◆ 宽屏幕显示尺寸从4in到22in(1in =0.0254m)，可进行触摸操作或按键操作；◆ 有效的节能管理；◆ 万一发生电源故障，可确保100%的数据平安；◆ 使用系统卡来简化项目传输；◆ 可在危急区域中使用；◆ 同时支持PROFIBUS/MPI接口和PROFINET(LAN)接口；◆ 支持多种通信协议，例如：PROFIBUS、PROFINET以及第三方协议。

图1 精智面板2、Basic panels(精简面板)的特点。

◆ 适用于不太简单的可视化应用；◆ 全部显示屏尺寸具有统一的功能；◆ 显示屏具有触摸功能，可实现直观的操作员掌握；◆ 按键可任意配置，并具有触觉反馈；◆ 只有一种通信接口，PROFIBUS或PROFINET(LAN)接口；◆ 支持多种通信协议，PROFIBUS或PROFINET以及第三发协议。

3、Smart panels(精彩面板)的特点：◆ 集成的工业以太网接口，可以和S7-200 Smart以及LOGO!OBA7建立连接；◆ 通过以太网可以同时连接3台掌握器；◆ 通过串口可以连接西门子S7-200以及S7-200 Smart plc；◆ 集成的串口(支持Modbus,RS422/RS485自适应切换)，可以和市场主流的小型PLC建立稳定牢靠的通信连接(三菱FX系列、欧姆龙CP1系列、台达DVP-SV/ES2系列)。

西门子HMI具备历史数据的功能，其中包括数据记录、报警记录以及用于优良生产规范的审计追踪。

这些功能有助于实现设备的远程分析及维护，减少人员的出差；除此之外，审计追踪能够实现对触摸屏的操作记录，跟踪有关哪个用户何时运行了机器的什么控制功能的完整记录，并且在重要处理阶段还可以使用电子签名追踪到具体的责任人。

这样当设备出现问题时，可以通过采集、分析数据记录，报警日志，以及审计追踪的数据，查找设备出现问题的原因。

PDF控件的应用，能够将我们的电气使用说明书，特别是有关HMI触摸屏使用及报警的解决措施等部分集成到HMI触摸屏上，方便操作员查阅。

西门子HMI触摸屏支持外插U盘的功能，上述功能的数据均是存放在U盘当中，方便数据的读取和传送。

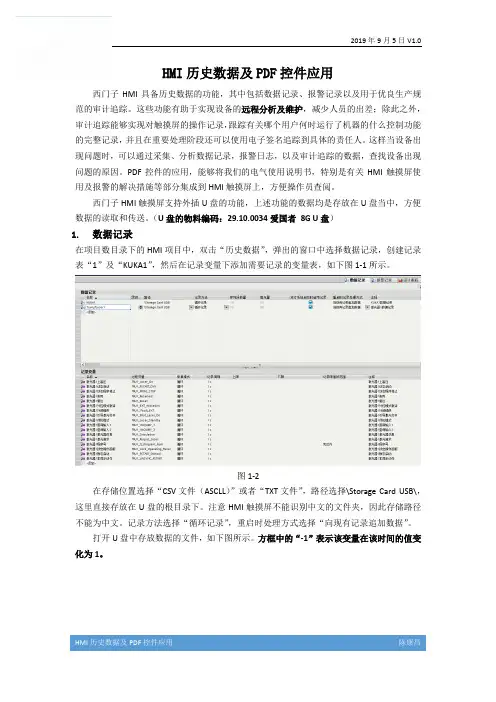

（U盘的物料编码：29.10.0034爱国者8G U盘）1.数据记录在项目数目录下的HMI项目中，双击“历史数据”，弹出的窗口中选择数据记录，创建记录表“1”及“KUKA1”，然后在记录变量下添加需要记录的变量表，如下图1-1所示。

图1-2在存储位置选择“CSV文件（ASCLL）”或者“TXT文件”，路径选择\Storage Card USB\，这里直接存放在U盘的根目录下。

注意HMI触摸屏不能识别中文的文件夹，因此存储路径不能为中文。

记录方法选择“循环记录”，重启时处理方式选择“向现有记录追加数据”。

打开U盘中存放数据的文件，如下图所示。

方框中的“-1”表示该变量在该时间的值变化为1。

图1-2激光器1数据记录图1-3KUKA1数据记录2.报警记录在历史数据中，添加“盘的根目录下，其他设置如下图所示。

图2-1 报警日志在“HMI报警”-报警类别，将“Alarm_log_1”关联到相关类别的报警中，如下图所示。

图2-2 报警类别打开U盘中的报警文件，会有如下图所示的内容。

图2-3 报警日志3.审计追踪（优良生产规范）审计追踪跟踪有关哪个用户何时运行了机器的什么控制功能的完整记录，重要处理阶段还可以使用电子签名追踪到具体的责任人。

8.问题讨论
4、人机界面只能通过标准的串行通讯口与其它设备相连接吗？ 答：不对，大多数情况下是这样的。但随着计算机和数字电路技术的发展， 人机界面产品的接口能力越来越强。除了传统的串行（RS232、 RS422/RS485） 通讯接口外，有些人机界面产品已具有网口、并口、USB口等数据接口，它们 就可与具有网口、并口、USB口等接口的工业控制设备相连接，来实现设备的 人机的交互。 5、PC机加触摸屏，能否直接与PLC通讯，完成HMI的功能？ 答：当然可以。不过还要编制相应的HMI软件，才能使PC机成为一个真正的 HMI产品。 6、未来人机界面的发展趋势是什么？ 答：随着数字电路和计算机技术的发展，未来的人机界面产品在功能上的高、 中、低划分将越来越不明显，HMI的功能将越来越丰富；5.7寸以上的 HMI产品 将全部是彩色显示屏，屏的寿命也将更长。由于计算机硬件成本的降低，HMI 产品将以平板PC计算机为HMI硬件的高端产品为主，因为这种高端的产品在处 理器速度、存储容量、通讯接口种类和数量、组网能力、软件资源共享上都有 较大的优势，是未来HMI产品的发展方向。当然，小尺寸的（显示尺寸小于 5.7寸）HMI产品，由于其在体积和价格上的优势，随着其功能的进一步增强 （如增加IO功能），将在小型机械设备的人机交互应用中得到广泛应用。
1.HMI由来及其科学定义
HMI——PLC、变频器、直流调速 器、仪表等工业控制设备，利用显 示屏显示，通过输入单元（如触摸 屏、键盘、鼠标等）写入工作参数 或输入操作命令，实现人与机器信 息交互的数字设备,HMI组成
硬件
软件
7.HMI应用与前景
前景
人机界面在未来的时间中肯定会成为自动化界的主流 ，人机界面方案的开放式平台构架将为原始设备制造商提 供一系列众多机会来加强应用程序的视觉效果、功能和连 通性，从而促进有着极大完整性的独特产品的面世。 人机界面方案的专有性更低，能在选择运行时间平台 方面提供更大的自由度；从紧凑的操作者面板到由不同制 造商生产的工业电脑。 在中国包装产业的高速发展中人力不能完全填补工厂所 缺的生产力，这时候我们需要更机械化更加自动化的产业 链。所以人机界面在国内的前景是十分值得期待的。

HMI和触摸屏的区别是什么导语：HMI——HumanMachineInterface，翻译成中文叫“人机界面”。

在工业领域，我们常将具有触摸输入功能的人机界面产品称为“触摸屏”。

HMI用来连接可编程序控制器（PLC）、变频器、直流调速器、仪表等工业控制设备，利用显示屏显示，通过输入单元（如触摸屏、键盘、鼠标等）写入工作参数或输入操作命令，实现人与机器信息交互的数字设备。

HMI——HumanMachineInterface，翻译成中文叫“人机界面”。

在工业领域，我们常将具有触摸输入功能的人机界面产品称为“触摸屏”。

HMI用来连接可编程序控制器（PLC）、变频器、直流调速器、仪表等工业控制设备，利用显示屏显示，通过输入单元（如触摸屏、键盘、鼠标等）写入工作参数或输入操作命令，实现人与机器信息交互的数字设备。

那么，HMI就是触摸屏吗？HMI和触摸屏的区别其实不然，从严格意义上来说，两者是有本质上的区别的。

因为“触摸屏”仅是人机界面产品中可能用到的硬件部分，是一种替代鼠标及键盘部分功能，安装在显示屏前端的输入设备，而人机界面产品则是一种包含硬件和软件的人机交互设备，由硬件和软件两部分组成。

HMI产品的组成及工作原理人机界面产品由硬件和软件两部分组成，硬件部分包括处理器、显示单元、输入单元、通讯接口、数据存贮单元等，其中处理器的性能决定了HMI产品的性能高低，是HMI的核心单元。

HMI软件一般分为两部分，即运行于HMI硬件中的系统软件和运行于PC机Windows操作系统下的画面组态软件（如BAMS软件）。

使用者都必须先使用HMI的画面组态软件制作“工程文件”，再通过PC机和HMI产品的串行通讯口、USB接口、以太网接口，把编制好的“工程文件”下载到HMI的处理器中运行。

工业用HMI的基本功能及选型指标基本功能：设备工作状态显示：如指示灯、按钮、文字、图形、曲线等；数据、文字输入操作，打印输出；生产配方存储，设备生产数据记录；简单的逻辑和数值运算；可连接多种工业控制设备组网；HMI人机界面选型指标：显示屏尺寸及色彩，分辨率；HMI的处理器速度性能；输入方式：触摸屏或薄膜键盘；画面存贮容量；通讯口种类及数量，是否支持打印功能等；是否自带所要联机设备（如PLC）的驱动程序等。

HMI触摸屏1. 简介HMI（Human-Machine Interface，人机界面）触摸屏是一种通过触摸操作来实现与机器人、自动化设备或其他设备通讯的设备。

它通过显示屏和触摸屏的组合，使用户能够直观地与设备进行交互和控制。

HMI触摸屏广泛应用于工业自动化领域，例如工厂生产线控制、机器人操作、智能家居等。

2. HMI触摸屏的功能HMI触摸屏具备多种功能，包括但不限于：•监控和显示：HMI触摸屏可以实时监控设备的各种参数和状态，并将其通过直观的图形界面展示给用户。

用户可以通过触摸屏上的图形按钮、滑动条等进行交互，以实现对设备的监控和显示控制。

•操作和控制：HMI触摸屏可以通过触摸操作来实现对设备的操作和控制。

用户可以通过触摸屏上的按钮、滑动条等进行设备的启动、停止、调整参数等操作。

同时，HMI触摸屏还支持复杂的操作逻辑和自定义功能，以满足不同用户的需求。

•数据记录和报警：HMI触摸屏可以记录设备的运行数据，并提供报警功能。

当设备发生异常或超出设定的阈值时，HMI触摸屏可以及时提醒用户，并记录相关的数据以供分析和处理。

•远程访问和控制：一些HMI触摸屏支持远程访问和控制，用户可以通过网络连接来实现对设备的远程监控和控制。

这使得用户可以在任何地点对设备进行操作和控制，提高了工作的便利性和效率。

3. HMI触摸屏的特点HMI触摸屏具有以下几个特点：•可视化界面：HMI触摸屏通过图形化界面展示设备的参数和状态，使用户能够直观地了解设备的运行情况。

这有助于减少操作错误和提高工作效率。

•易于操作：HMI触摸屏采用触摸操作，用户只需通过手指在屏幕上进行点击、滑动等简单的动作，就能完成对设备的操作和控制。

操作界面通常设计得简洁明了，容易上手。

•灵活性和可定制性：HMI触摸屏支持自定义界面和功能，用户可以根据自己的需求进行界面布局和操作逻辑的设计。

这使得HMI触摸屏能满足不同设备和应用场景的需求。

•实时性：HMI触摸屏能够实时监控设备的状态，并及时更新界面显示。

HMI总结1. 什么是HMI？HMI，即人机界面（Human-Machine Interface），是指人与机器之间进行交互的界面。

它通常以图形化的形式呈现，使用户能够直观地与系统进行沟通和操作。

HMI可以是触摸屏、键盘、鼠标等设备，也可以通过声音、手势等方式进行交互。

2. HMI的应用领域HMI广泛应用于各种设备和系统中，包括但不限于以下领域：•工业自动化：HMI在工业自动化中起着至关重要的作用。

它可以用于监控和控制各种设备和生产过程，使得操作员能够更方便地监测和调整生产线的状态。

•汽车行业：现代汽车中普遍采用了HMI技术，通过触摸屏、车载系统等方式，驾驶员可以方便地控制音响、导航、空调等功能，实现更安全、便捷的驾驶体验。

•医疗设备：HMI在医疗设备中起到关键作用，它可以使医生和护士以直观、高效的方式监控患者的状况，同时也能提供简单易懂的控制界面，方便操作和调整各种设备。

•家电产品：越来越多的家电产品采用了HMI技术，如智能手机、智能电视等。

通过触摸屏、语音控制等方式，用户可以轻松地操作和控制各种设备，实现智能化的家居体验。

3. HMI的特点HMI作为人与机器之间的界面，具有以下几个特点：•直观易用：HMI通过图形化界面呈现信息，使用户能够一目了然地理解系统的状态和操作方式。

同时，它也提供简单易懂的操作界面，让用户能够轻松地进行交互。

•功能丰富：HMI可以提供多种功能，包括数据显示、操作控制、报警提示等。

它可以满足不同应用场景下的需求，提供全面的功能支持。

•可定制化：HMI可以根据用户的需求进行定制。

用户可以根据自己的喜好和工作习惯，自定义界面的布局、颜色、字体等，以实现更好的使用体验。

•跨平台兼容：HMI可以在不同的设备和操作系统上运行。

无论是在工业控制系统中的人机界面，还是在智能手机、电视等消费电子产品中的界面，HMI都能够提供良好的兼容性和跨平台支持。

4. HMI的发展趋势随着科技的不断进步和人们对交互体验的不断追求，HMI也在不断发展。
