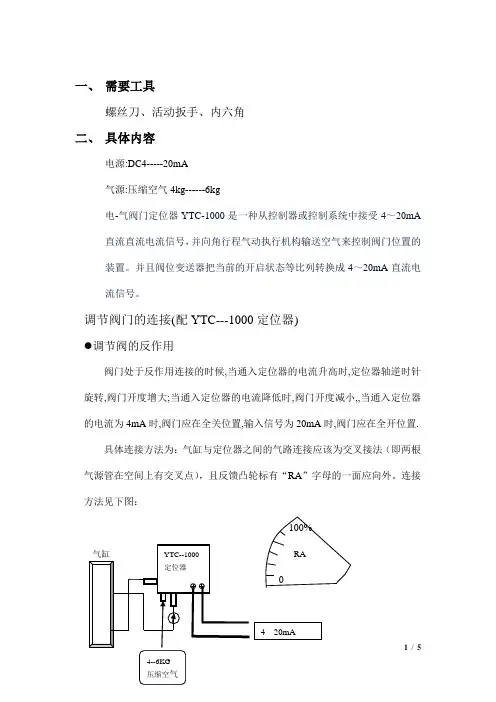

yt1000阀位变送器调试说明

一、 需要工具螺丝刀、活动扳手、内六角二、 具体内容电源:DC4-----20mA气源:压缩空气4kg------6kg电-气阀门定位器YTC-1000是一种从控制器或控制系统中接受4～20mA 直流直流电流信号，并向角行程气动执行机构输送空气来控制阀门位置的装置。

并且阀位变送器把当前的开启状态等比列转换成4～20mA 直流电流信号。

调节阀门的连接(配YTC---1000定位器)调节阀的反作用阀门处于反作用连接的时候,当通入定位器的电流升高时,定位器轴逆时针旋转,阀门开度增大;当通入定位器的电流降低时,阀门开度减小,,当通入定位器的电流为4mA 时,阀门应在全关位置,输入信号为20mA 时,阀门应在全开位置.具体连接方法为：气缸与定位器之间的气路连接应该为交叉接法（即两根气源管在空间上有交叉点），且反馈凸轮标有“RA ”字母的一面应向外。

连接方法见下图：100%RA●调节阀门的正作用阀门处于正作用连接的时候,当通入定位器的电流升高时,定位器轴顺时针旋转,阀门开度减小,在定位器通入20mA 电流时,阀门全关;当通入定位器的电流降低时,阀门开度增大,在电流为4 mA 时,阀门全开.具体连接方法为：气缸与定位器之间的气路连接应该为平行接法（即两根气源管在空间上无交叉点），且反馈凸轮标有“DA ”字母的一面应向外。

连接方法见下图：DA100%● 调节阀的零点调整与量程标定调节阀门的反作用输入信号4mA,调节零点,使阀门在全关位置,输入信号为20mA 时,调节量程,使阀门在接近全开的位置,输入信号为4m A 时,重新调节零点,使阀门在全关位置,输入信号为20mA 时,重新调节量程,使阀门在接近全开位置,反复几次,使4mA信号对应阀门全关,20mA信号对应全开位置。

调节阀门的正作用输入4mA信号，使阀门对应全开位置，输入信号为20mA时，调节量程，使阀门在接近全关的位置，输入信号为4 mA时，重新调节零点，使阀门在全开位置，输入信号为20mA时，重新调节量程，使阀门在接近全开位置，反复几次，使4mA对应阀门全开，20mA对应阀门全关.具体调整步骤：（以反作用接法为例）（1）零点：一般在4mA计算机显示0%时调整，逆时针调整零罗盘如上图所示，零点向关方向偏移，顺时针方向调整零点向开放向偏移。

YT-1000R定位器连接及调试方法：
一、先把连轴器连接到气动头的轴上，先不锁紧，再把定位器由支架定位在气动头气缸上。

注意调节定位器的高度，使定位器的主轴与连轴器在合适的高度位置。

观察定位器主轴与连轴器和气动头主轴在同一中心线上，然后锁紧定位器、支架与气动头的连接（连轴器先不锁紧）。

二、根据阀门是全开还是全关位置，用手转动接轴器，使上图中的扇形定位盘在相应的位置，然后把连轴器与气动头的轴锁紧。

三、按上图把气管接到气源和气动头上，注意气动头上哪个气嘴是开哪个是关。

四、接上4-20mA信号，（24VDC可以不接，也能正常工作。

如果需要位置信号反馈，可接上24VDC，中间串个电流表或电流计即可得到阀门位置反馈信号。

）4mA时，阀门是全关状态，20mA时，阀门是全开状态。

五、如果阀门未按提供的信号动作，则需调整定位器内的调节开关。

调节方法如下：
1、当信号源为4mA时，阀门未关到位，按上图“增加关”的方向调节，至合适位置即可。

2、如果信号源还未降到4mA时，阀门就已经关到位，按上图“增加开”的方向调节。

3、当信号源为20mA时，如果阀门未开到位，按上图“先松开”固定螺丝，再用螺丝刀调节旁边的调节螺丝向“增加开”的方向调节。

反之同理。

4、阀开调完后，再测试阀关的位置是否有变动，再按第1步微调。

六，阀门位置信号反馈的调节比较简单，请参考定位器说明书，按步骤即可完成。

七、调节完成后，锁好盖子。

阀位变送器调试说明一、阀位变送器的接线工作原理：当输入端送入4~20mA DC电流控制执行结构，执行机构带动外接检测元件（旋转可变电阻）移动，反馈端相应输出4~20mA DC电流。

变送器可自动判别正、反作用。

第一次调试或阀门运行过程变送器输出错乱，必须重新调整，调整之前需重新认定外接可变电阻器位置，方法如下：1，输入端送入12mA电流，待阀门稳定2，将可变电阻器与阀门脱开3，旋转可变电阻器轴，用万用表测量中间引脚与两边引脚阻值，应为可变电阻器标称值的一半4，输入端电流撤除，阀门回位，将可变电阻器与阀门重新连接。

二、反向作用电流调整1、输入端外接4~20mA DC电流源，反馈端接+24VDC稳定电源，串接电流表（大于20maA），接线参考上图。

2、本变送器主要调整4~20mA DC之间的5个位置点，其余由变送器计算输出，这5个点分别是4mA DC、8mA DC、12mA DC、16mA DC、20mA DC。

送上电源（+24V），LED频闪5次，输出4 mA DC，进入调整状态（如果已经调整过则LED不频闪，如果希望重新调整，按住“CTRL”键，持续三秒钟以上，待LED开始频闪5次，立即松开按键）。

3、输入端送入4mA DC电流，确认阀门位置合适时，点动“CTRL”键，LED频闪1次，则该位置点调整完毕。

输出电流自动增加至8mA DC 4、输入端送入8mA DC电流，点动“CTRL”键，LED频闪1次，则该位置调整完毕。

输出电流自动增加至12mA DC5、依次送入12mA DC、16 mA DC并确认。

6、输入端送入20 mA D C电流，点动“CTRL”键，LED频闪8次，表示调整已完成，进入自动跟踪状态，并输出该位置点电流20 mA DC。

7、改变输入端送入电流，阀门位置改变输出电流值相应改变。

三、输出电流值调整1、由于电子元件特性的差异，每个变送器输出电流会有所不同，因此必须调整。

例如：8 mA DC位置点，输出为7.9 mA DC。

z SERIAL NUMBER 产品的序列号。通过产品序列号可以查找出厂日期，订货公司等资料，如要查询请和我公司联 系。
-3-
电-气阀门定位器
YT-1000系列
特点
z 抗震性能高，在震动大的现场动作也很稳定。 z 经过100万次以上的动作测试和抗震测试，确保了产品的稳定性。 z 反应速度快，精度高。 z 简单调整，就可以实现1/2范围行程控制。 z 空气消耗量少，节能性好。 z 正/反作用可方便转换。 z 零点，量程调节非常简单。 z 反馈连接非常简单。
- 10 -
电-气阀门定位器
YT-1000系列
利用支架安装YT-1000L
(1) 制作可以正确连接在执行机构支架上的定位器支架。制作支架时要考虑的核心事项如下：
① YT-1000L反馈杆在阀门行程50%的位置要水平。 (参考本说明书10页第(7)项内容)
② 在执行机构和阀杆连接件上的反馈杆连接棒，必须要连接在阀门行程和刻在反馈杆上的刻 度一致的位置。(参考本说明书11页第(8)项内容)
-7-
电-气阀门定位器
外形尺寸
YT-1000L的外形尺寸图
YT-1000系列
< 耐压防爆型YT-1000L的外形尺寸图>
<本质安全型YT-1000L的外形尺寸图> -8-
电-气阀门定位器
YT-1000R的外形尺寸图
YT-1000系列
< 耐压防爆型YT-1000R的外形尺寸图>
<本质安全型YT-1000R的外形尺寸图> -9-
