《电路分析基础》教学大纲课程名称：电路分析基础Fundamentals of Circuit Analysis课程编码：151003学分：4.5总学时：72学时，理论学时：72学时适应专业：电气信息类本科各专业先修课程：高等数学、大学物理执笔人：金波审订人：刘焰一、课程的性质、目的与任务《电路分析基础》课程是电气信息学科的学科基础课，是电类各专业的一门重要的技术基础课程。
它既是电气信息类专业课程体系中高等数学、大学物理等基础课的后续课程，又是电气信息类所有专业的后续技术基础课和专业基础课的基础。
在整个电气信息类专业的人才培养方案和课程体系中起着承前启后的重要作用。
《电路分析基础》课程的任务是：通过本课程的学习，使学生掌握电路的基本理论、分析计算电路的基本方法和进行实验的初步技能，并为后续课程准备必要的电路知识。
《电路分析基础》课程理论严密，逻辑性强，有广阔的工程背景，对培养学生的辨证思维能力，树立理论联系实际的科学观点和提高学生分析问题和解决问题的能力，都有重要的作用。
通过本课程的学习，应使学生掌握电路理论的基础知识，电路分析的基本方法。
二、教学内容、基本要求与学时分配第1章电路分析的基本知识主要内容：1、电路和电路模型。
2、电路变量及参考方向。
3、基尔霍夫定律。
4、电阻元件及欧姆定律。
5、电压源与电流源及受控源。
6、功率的计算。
基本要求：建立实际电路与电路模型的概念。
熟练掌握以下内容：电路变量（电压和电流）及其参考方向；电路元件及其约束关系；电功率的计算方法；基尔霍夫定律，并能正确应用KCL和KVL列写电路方程。
了解线性和非线性的概念。
学时分配：4学时。
第2章简单电阻电路主要内容：1、串联电路和单回路电路。
2、并联电路和单节点电路。
3、电位的计算。
4、串-并联电路的等效电阻。
5、分压公式和分流公式的应用。
6、分压器的设计及负载效应。
基本要求：熟练掌握以下内容：电阻串联和并联；单回路电路和单节点电路的计算；电路中开路和短路的概念。

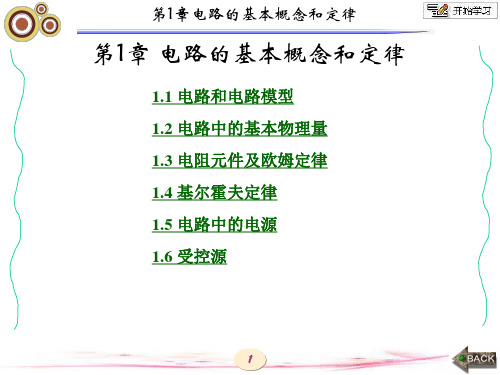

第一章电路分析的基础知识内容提要【了解】电路的相关概念【熟悉】三个基本物理量：电流、电压、功率【掌握】电路元件的伏安关系（电阻、电感、电容、电源）【掌握】电路结构的基尔霍夫定律（KCL、KVL）【掌握】简单直流电阻电路的分析方法（电阻的串、并联及分压、分流公式）【熟悉】等效变换、戴维南定理、迭加定理【了解】 RC的过渡过程一．一．网上导学二．二．典型例题三．三．本章小结四．四．习题答案网上导学*概述：由三部分组成电路分析(直流,第一章)、电子技术(数字,二~七)、数字系统(了解,八)特点：1.1. 相关课程删除(大学物理、电路与磁路)和滞后(高等数学 ),难度大；2.2. 内容多、课时少，强调自主学习；3.3. 是一门实践性很强的课程(实验).要求认真听课，独立完成作业*了解电路的相关概念：p1~p3电路(电路元件的联结体)、作用(产生或处理信号、功率)；电路分析〔电路结构和参数→求解待求电量,唯一〕,电路设计〔电路所要实现功能→求解电路结构和参数,多样〕电路结构的相关名词：支路(“串联”),节点(支路连接点),回路及绕行方向〔参考图1.1.1〕P2。
图1.1.1一.三个基本物理量电流、电压和功率：p3~p71.1.电流：定义〔I＝ΔQ/Δt〕、单位（A）、字符〔I、i、i（t）〕，电流的真实方向（正电荷）〔参考图⒈⒉⒈P3〕图1.2.12.2.电压：定义〔Uab＝ΔW/ΔQ〕、单位（V）、字符〔U、u、u（t）〕，电压的真实极性（＋、－）〔参考图⒈⒉⒊P4〕图1.2.33.电压和电位的关系：电位：节点对参考点电压,Ua＝Uao；电压：两片点间电位差,Uab＝Ua-Ub=-Uba；例电路如图所示,试分别求出当c或b点为参考点时电位Ua、Ub 和Uab.R上=2KΩ, R下=8KΩ当c点为参考点时,Ua=10V, Ub=8V, Uab=10-8=2V,当b点为参考点时,Ua=2V, Ub=0V, Uab=2-0=2V,结论：当选择不同参考点时,各点的电位可能不同,但两点间电压保持不变.4.电流、电压的参考方向和极性：电流和电压不仅有大小,而且有方向或极性.在分析复杂电路时,它们的实际电流方向或电压极性往往一时难以确定,为便于分析和计算.我们一般先给它们任意假定一个方向或极性,称之为参考方向或参考极性,当根据假设的参考方向和参考极性最终计算出来的电流或电压值是正的.则说明假定的参考方向或参考极性实与实际的电流方向或电压极性一致,反之如果最终计算出耒的值是负的, 则说明假定的参考方向或参考极性与实际的电流方向或电压极性相反.5.关联参考方向和功率：①①关联和非关联参考方向关联：电流的参考方向指向电压参考极性的电压降方向,如图(a)(b)非关联：电流的参考方向指向电压参考极性电压升方向,如图(c)(d)图1.2.6②②功率：定义〔P＝ΔW/Δt〕、单位（W）、字符〔P〕公式：关联 p=ui；非关联 p=-ui功率的吸收与产生：(根据最终计算出的P值的正、负来判断) p＞0 吸收(消耗) , p＜0 产生分析图⒈⒉⒌P6,功率的计算；例⒈⒉⒉P7,功率平衡。
