卧轴平面磨床使用说明1. 引言卧轴平面磨床是一种常用于金属加工中的机械设备，主要用于对工件表面进行精密磨削，以提高工件的平整度、精度和表面质量。
本文将详细介绍卧轴平面磨床的使用方法及注意事项，以帮助用户正确、安全地操作该设备。
2. 设备结构与工作原理卧轴平面磨床主要由床身、工作台、主轴、磨头、电气控制系统等组成。
床身承载整个设备的重量，工作台用于放置和夹持工件，主轴带动磨头进行磨削操作，电气控制系统用于控制设备的运行。
工作原理：通过主轴带动磨头旋转，磨头上的磨粒与工件表面接触，通过相对运动进行磨削。
工作台可以进行水平、垂直和前后方向的移动，以调整磨削位置和深度。
3. 使用步骤步骤1：准备工作•确保设备和工作区域清洁、整齐，并检查设备各部件是否正常运转。
•准备好所需的磨头、磨粒、冷却液等磨削辅助材料。
步骤2：调整工作台位置•根据工件的尺寸和形状，调整工作台的水平、垂直和前后方向的位置，使其与磨头的相对位置合适。
步骤3：安装磨头和磨粒•将磨头安装到主轴上，并紧固好。
•根据加工要求选择合适的磨粒，并将其加入磨头中。
步骤4：调整磨削参数•打开电气控制系统，根据工件的材料和要求，调整磨削参数，如转速、进给速度、磨削深度等。
步骤5：开始磨削•将工件放置在工作台上，并用夹具夹紧。
•打开冷却液供应装置，确保冷却液能够充分冷却工件和磨头。
•启动设备，观察磨削过程中的运行情况和工件表面的状况。
•根据需要，调整工作台的位置、磨削参数等，以达到理想的加工效果。
步骤6：结束磨削•当工件达到要求的加工精度和表面质量时，停止设备运行。
•关闭冷却液供应装置，并清洁设备表面和工作区域。
•将磨头卸下，清洁并储存好。
4. 注意事项•操作人员应经过相关培训，并熟悉设备的使用说明书。
•在操作设备前，应仔细检查设备的各部件是否完好，并保持设备和工作区域的清洁。
•操作时应佩戴个人防护装备，如安全帽、护目镜、防护手套等。
•在磨削过程中，要注意观察设备的运行情况，如异常情况应及时停机检查。

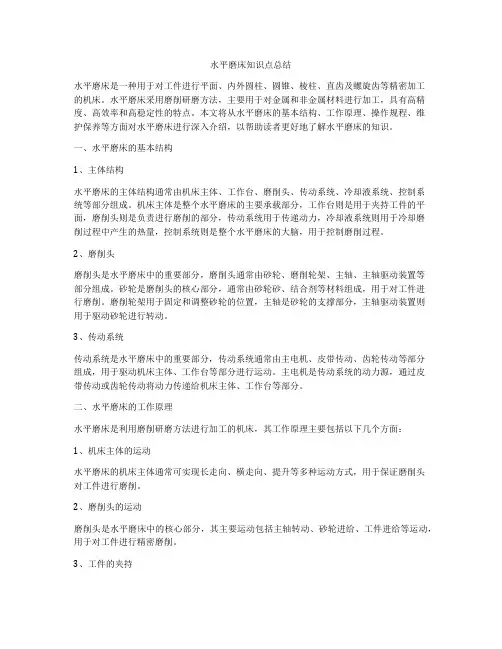

水平磨床知识点总结水平磨床是一种用于对工件进行平面、内外圆柱、圆锥、棱柱、直齿及螺旋齿等精密加工的机床。
水平磨床采用磨削研磨方法，主要用于对金属和非金属材料进行加工，具有高精度、高效率和高稳定性的特点。
本文将从水平磨床的基本结构、工作原理、操作规程、维护保养等方面对水平磨床进行深入介绍，以帮助读者更好地了解水平磨床的知识。
一、水平磨床的基本结构1、主体结构水平磨床的主体结构通常由机床主体、工作台、磨削头、传动系统、冷却液系统、控制系统等部分组成。
机床主体是整个水平磨床的主要承载部分，工作台则是用于夹持工件的平面，磨削头则是负责进行磨削的部分，传动系统用于传递动力，冷却液系统则用于冷却磨削过程中产生的热量，控制系统则是整个水平磨床的大脑，用于控制磨削过程。
2、磨削头磨削头是水平磨床中的重要部分，磨削头通常由砂轮、磨削轮架、主轴、主轴驱动装置等部分组成。
砂轮是磨削头的核心部分，通常由砂轮砂、结合剂等材料组成，用于对工件进行磨削。
磨削轮架用于固定和调整砂轮的位置，主轴是砂轮的支撑部分，主轴驱动装置则用于驱动砂轮进行转动。
3、传动系统传动系统是水平磨床中的重要部分，传动系统通常由主电机、皮带传动、齿轮传动等部分组成，用于驱动机床主体、工作台等部分进行运动。
主电机是传动系统的动力源，通过皮带传动或齿轮传动将动力传递给机床主体、工作台等部分。
二、水平磨床的工作原理水平磨床是利用磨削研磨方法进行加工的机床，其工作原理主要包括以下几个方面：1、机床主体的运动水平磨床的机床主体通常可实现长走向、横走向、提升等多种运动方式，用于保证磨削头对工件进行磨削。
2、磨削头的运动磨削头是水平磨床中的核心部分，其主要运动包括主轴转动、砂轮进给、工件进给等运动，用于对工件进行精密磨削。
3、工件的夹持工件在水平磨床中通常通过工作台进行夹持，工作台可实现工件的固定和调整，以确保工件在磨削过程中的稳定性和精度。
4、冷却液系统冷却液系统用于对磨削过程中产生的热量进行冷却，以保证磨削过程的稳定性和精度。
磨床工作原理磨床是一种用于对工件进行加工的机床，其工作原理主要是通过磨削工具对工件表面进行切削，从而达到加工的目的。
磨床工作原理的核心是磨削过程，下面将详细介绍磨床的工作原理及其相关知识。
首先，磨床的工作原理是利用磨削工具对工件进行精密的切削。
磨削工具通常是一种硬度很高的材料制成的砂轮，通过高速旋转产生的离心力和摩擦力来对工件进行磨削。
在磨削过程中，砂轮与工件表面产生相对运动，磨削掉工件表面的金属材料，从而使工件表面得到精密的加工。
其次，磨床工作原理的关键是磨削过程中的切削力和热量控制。
磨削过程中，砂轮对工件表面施加切削力，使工件表面的金属材料被切削下来。
同时，由于磨削过程中会产生大量的摩擦热，因此需要通过冷却液或者冷却系统来控制磨削区域的温度，防止工件表面因热量过大而产生变形或者损坏。
再次，磨床工作原理还涉及到磨削工具的选择和磨削参数的确定。
不同的工件材料和加工要求需要选择不同的砂轮材料和磨削参数，如磨削速度、进给速度、磨削深度等。
通过合理选择磨削工具和确定磨削参数，可以实现对工件表面的精密加工，提高加工质量和效率。
最后，磨床工作原理还包括磨床的结构和控制系统。
磨床通常由机床主体、磨削主轴、进给系统、冷却系统、磨削工具和控制系统等部件组成。
其中，控制系统是磨床的关键部件，通过对磨削参数和磨削过程的控制，实现对工件加工的精密控制。
总的来说，磨床工作原理是通过磨削工具对工件表面进行精密切削，控制切削力和热量，选择合适的磨削工具和确定磨削参数，以及通过磨床的结构和控制系统实现对工件加工的精密控制。
只有深入理解磨床的工作原理，才能更好地应用磨床进行加工，提高工件加工的精度和效率。
平面磨床平面磨床是一种常见的金属加工设备，广泛应用于机械加工行业。
它主要用于对工件表面进行加工磨削，以达到一定的精度和光洁度要求。
平面磨床由床身、工作台、磨头和传动装置等组成，具有结构简单、稳定可靠、操作方便等特点。
本文将介绍平面磨床的工作原理、结构和应用领域，以及使用平面磨床的注意事项。
一、工作原理平面磨床的工作原理是通过磨头对工件表面进行磨削，以消除表面上的毛刺、凹凸和其他不平整问题，从而得到平整、光滑的表面。
平面磨床采用了磨粒与工件表面之间的相对运动，使磨粒对工件进行磨削。
通过工作台的运动，可实现工件在水平和垂直方向上的移动，从而实现对工件表面的全方位加工。
二、结构组成1.床身：平面磨床的床身是其整体的支撑结构，承载着各个组成部分的重量，并提供稳定的平衡环境。
床身通常由铸铁或钢材制成，具有高强度和良好的刚性。
床身上还安装有传动装置和控制系统。
2.工作台：工作台是平面磨床上承载工件的平台，可以水平和垂直方向上进行调整。
工作台通常由铸铁制成，表面经过特殊处理，使其具有较高的硬度和光洁度。
3.磨头：磨头是平面磨床的核心部件，用于实现对工件表面的磨削。
磨头通常由电动机驱动，带动磨盘进行旋转运动。
磨盘上安装有磨粒，通过磨粒与工件表面的摩擦，实现对工件表面的磨削。
4.传动装置：传动装置是平面磨床上的重要部件，主要用于驱动工作台和磨头的运动。
传动装置通常由电机、皮带、齿轮等组成，能够提供稳定的动力，保证磨削过程的准确性和效率。
三、应用领域平面磨床广泛应用于机械加工领域，主要用于对工件表面进行精密磨削和加工。
其应用领域包括但不限于以下几个方面：1.模具制造：平面磨床可以用于制造各种模具，如塑料模具、铸造模具等。
通过对模具表面进行磨削，可以得到精确的尺寸和表面光洁度，提高模具的使用寿命和加工质量。
2.零部件加工：平面磨床可以用于对各种金属零部件进行加工，如齿轮、轴承座等。
通过对零部件表面进行磨削，可以实现高精度和高光洁度的要求，提高零部件的运行稳定性和使用寿命。
随动磨床工作原理随动磨床工作原理如下：一、主轴电机驱动随动磨床的主轴电机驱动系统是整个机床的核心部分，它负责提供砂轮所需的旋转动力。
主轴电机通常采用交流伺服电机，具有高精度、高响应和高稳定性的特点。
通过主轴电机的驱动，砂轮能够以精确的速度和旋转精度进行工作，从而实现高精度的磨削加工。
二、砂轮修整为了保持砂轮的锋利度和磨削精度，随动磨床配备了砂轮修整装置。
砂轮修整装置通常采用金刚石笔或金刚石滚轮，可以对砂轮进行精确的修整，确保砂轮的表面平整度和形状精度。
通过定期对砂轮进行修整，可以延长砂轮的使用寿命，并提高磨削加工的质量和效率。
三、自动送料随动磨床配备了自动送料装置，可以自动将待加工的工件送入磨削区域，并在磨削完成后将工件送出机床。
自动送料装置通常采用精密的传动系统和控制系统，确保工件能够以精确的位置和姿态进入磨削区域，从而实现高精度的磨削加工。
四、液力循环随动磨床配备了液力循环系统，可以将切削液和磨削产生的废屑进行循环处理。
液力循环系统通过将切削液和废屑进行分离、过滤和循环使用，可以保持机床内部和磨削区域的清洁，防止工件表面产生划痕和杂质，同时还可以延长机床的使用寿命。
五、自动检测与控制随动磨床采用了先进的自动检测与控制系统，可以对工件的位置、姿态和磨削参数进行实时监测和控制。
通过自动检测与控制系统，可以实现高精度的磨削加工和工件尺寸控制，提高加工质量和效率。
六、电气控制随动磨床的电气控制系统是整个机床的控制中心，负责控制机床各个部分的动作和功能。
电气控制系统采用了先进的可编程控制器（PLC）技术，可以对机床的各个部分进行精确的控制和协调，实现高精度的磨削加工和自动化生产。
七、安全保护随动磨床配备了完善的安全保护装置，确保操作人员的安全和机床的稳定运行。
安全保护装置包括过载保护、断路保护、漏电保护等，可以在出现异常情况时及时切断电源或采取其他保护措施，防止事故的发生。
八、环保处理随动磨床的环保处理系统主要包括废气处理、噪声控制和切削液循环使用等方面。
磨床的原理
磨床利用磨削作用对工件进行加工，其原理主要包括以下几个方面。
1. 磨削粒子的切削作用：在磨床上，磨削粒子通过旋转磨轮的切削作用，与工件表面发生相对运动，将工件表面的金属层剥离或者切除。
2. 磨削粒子的细微磨削作用：磨削粒子在与工件表面摩擦过程中，通过细微的磨削作用消除工件表面的凹凸不平，进一步提高加工精度和表面质量。
3. 磨轮的修整作用：磨轮在使用过程中会逐渐磨损，形成一定的磨削表面，通过定期修整使磨轮的磨削表面保持良好，以确保加工质量和效率。
4. 冷却润滑作用：在磨床加工过程中，为了降低磨削温度、减少磨削粒子与工件间的摩擦，通常会使用冷却润滑液，使加工更加稳定和有效。
5. 精度控制：磨床加工通常要求较高的精度，通过控制磨床的各项参数如磨轮直径、工作台速度、磨削深度等，来控制加工精度。
同时，还可以通过自动控制系统，对磨床进行精细的调整和控制，提高加工精度和效率。
总之，磨床利用磨削作用对工件进行加工，通过磨削粒子的切
削和细微磨削作用，磨轮的修整、冷却润滑以及精度控制，实现对工件的精细加工，以提高加工精度和表面质量。
磨床结构
（一）磨床结构
磨床的主要结构如下图所示：
（1）床身：床身1是磨床的基础支承件，在它的上面装有砂轮架4、工作台8、头架2、尾座5及滑鞍等部件，使这些部件在工作时保持准确的相对位置，床身内部用作液压油的油池。
（2）头架：头架2用于安装及夹持工件，并带动工件旋转，头架在水平面内可按逆时针方向转90°。
（3）内圆磨具：内圆磨具3用于支承磨内孔的砂轮主轴，内圆磨具主轴由单独的电动机驱动。
（4）砂轮架：砂轮架4用于支承并转动高速旋转的砂轮主轴。
砂轮架装在滑鞍6上，当需磨削短圆锥面时，砂轮可以在水平面内调整至一定角度位置（±30°）。
（5）尾座：尾座5和头架2的顶尖一起支承工件。
（6）滑鞍和手轮：手轮7，可以使横向进给机构带动滑鞍6及其上的砂轮作横向进给运动。
（7）工作台：工作台8由上下两层组成。
上工作台可绕下工作台的水平面内回转一个角度（±10°），用以磨削锥度不大的长圆锥面。
上工作台上的上面装有头架2和尾座5，它们可随着工作台一起，沿床身导轨作纵向往复运动。
