磨床结构

磨床操作基本知识磨床是一种用于加工金属零件的机床，通过在磨盘上旋转的磨具加工工件以得到精确的形状和尺寸。

磨床操作需要具备一定的基本知识和技能才能保证加工的质量和效率。

以下是磨床操作的基本知识。

1.磨床结构磨床主要由磨床床身、工作台、进给装置、磨头和切削液装置等部分组成。

操作者要熟悉磨床的主要结构和各部分的功能，以保证正确操作磨床。

2.磨具选择磨具的选择应根据工件材料和加工要求来确定，磨具的选用可以影响加工效率和加工质量。

一般来说，较硬的金属材料可以选择耐磨度较好的刚玉磨头，较软的金属材料可以选择炭化硅磨头，而钢和合金材料则可选择金刚石磨头。

3.工件夹紧工件夹紧要采用夹具，确保工件牢固固定在工作台上，以避免工件在加工过程中移动或变形，从而影响加工质量。

夹紧力应适当，夹紧部位应避免影响加工表面。

4.磨头安装安装磨头前应检查磨头的状况，磨头应安装正确，并保证磨头与工作台之间的距离适当。

如有必要，应磨出磨头的新边缘，以减少加工表面上的毛刺和瑕疵。

5.进给速度和深度进给速度和深度必须适当，以确保加工表面的质量和加工效率。

进给速度过快会导致表面粗糙，进给深度过大也会影响表面质量。

每次加工时应遵循逐渐加深和逐渐减小进给量的原则。

6.切削液的使用在磨削过程中，加工表面会产生大量的热量和磨屑，应用切削液既能冷却磨床和工件，又能防止磨屑粘附在工件上，从而起到清洗和润滑的作用。

在使用切削液时，应根据切削液的类型、浓度和量来调整切削液的流量、冷却效果和清洗效果。

以上是磨床操作的基本知识，操作者应严格按照操作规程和安全规范进行磨床操作，确保加工质量和操作安全。

磨床作业指导书及操作规范磨床是一种常用的金属加工设备，广泛应用于各种工业领域。

为了确保磨床的正常运行和操作安全，需要遵循一定的操作规范和指导书。

本文将详细介绍磨床作业指导书及操作规范，帮助读者正确操作磨床，提高工作效率。

一、磨床作业指导书1.1 磨床的基本结构：磨床主要由床身、主轴、磨头、进给系统等组成，了解磨床的基本结构有助于正确操作。

1.2 磨床的工作原理：磨床通过磨削磨具将工件表面加工成所需形状和尺寸，了解磨床的工作原理有助于掌握操作技巧。

1.3 磨床的常见故障及排除方法：磨床在使用过程中可能会出现各种故障，需要及时处理并排除，以确保设备正常运行。

二、操作规范2.1 安全操作：在操作磨床时，要戴好防护眼镜、手套等安全装备，避免发生意外伤害。

2.2 磨削参数设置：根据工件材料和要求，正确设置磨削参数，如磨削速度、进给速度等，以确保加工质量。

2.3 清洁维护：定期清洁磨床，保持设备表面干净，及时更换润滑油和冷却液，延长设备使用寿命。

三、操作步骤3.1 检查设备：在操作磨床前，要检查设备是否正常，包括电源、润滑系统等。

3.2 调整参数：根据工件要求，正确设置磨削参数，如磨削深度、进给速度等。

3.3 开始加工：启动磨床，按照操作规范进行加工，注意观察加工过程，及时调整参数。

四、常见问题及解决方法4.1 磨削质量不佳：可能是磨削参数设置不当，需要重新调整参数。

4.2 磨床噪音过大：可能是设备部件磨损或松动，需要及时检修。

4.3 磨削速度过慢：可能是磨削磨具磨损，需要更换新的磨具。

五、注意事项5.1 防止过度磨削：过度磨削会导致工件表面质量下降，影响加工效果。

5.2 定期维护：定期对磨床进行维护保养，延长设备使用寿命。

5.3 学习培训：操作磨床前，应接受相关培训，掌握操作技巧和安全知识。

通过本文的介绍，读者可以了解磨床的作业指导书及操作规范，掌握正确的操作方法，提高工作效率，确保设备正常运行。

希望读者在使用磨床时，能够严格遵守操作规范，做到安全生产，提高加工质量。

磨床作业指导书及操作规范一、引言磨床是一种常用的金属加工设备，广泛应用于各个行业的创造过程中。

为了确保磨床的安全运行和操作的准确性，本文将为您提供磨床作业指导书及操作规范。

二、磨床的基本原理和结构1. 磨床的基本原理磨床是通过磨削来加工工件表面的一种机床。

其基本原理是利用磨削砂轮与工件之间的相对运动，使工件表面得到一定精度和光洁度的加工。

2. 磨床的结构磨床主要由床身、主轴、磨削头、工作台、进给机构等组成。

其中，主轴负责带动磨削头旋转，工作台用于固定工件，进给机构控制工件相对于磨削头的进给速度。

三、磨床的操作规范1. 安全操作- 操作人员应穿戴好工作服、安全帽等个人防护装备。

- 在操作前，应检查磨床的各项安全装置是否完好，并进行必要的维护和保养。

- 操作人员应熟悉磨床的启动、住手和紧急停机的操作方法，确保能够在紧急情况下迅速停机。

- 禁止在磨削过程中用手直接接触磨削头或者工件。

2. 磨削工艺参数设置- 根据工件的材料和加工要求，选择合适的磨削砂轮和切削液。

- 根据工件的尺寸和形状，合理设置磨削头的进给量、磨削速度和切削深度。

- 在进行磨削前，应对磨削砂轮进行修整，确保其表面光滑均匀。

3. 工件夹持和装夹- 工件夹持应坚固可靠，确保工件在磨削过程中不会发生脱离或者滑动。

- 工件装夹时，应根据工件的形状和尺寸选择合适的夹具，并保证工件与夹具之间的接触面充分均匀。

4. 磨削过程控制- 在进行磨削前，应确保磨削头与工件之间的间隙适当，并进行必要的调整。

- 磨削过程中，应根据工件的材料和磨削状况，适时调整磨削头的进给量和速度。

- 磨削过程中，应注意观察工件表面的状况，及时调整磨削参数，确保加工质量。

5. 磨床的日常维护- 每日开机前，应对磨床进行检查和清洁，清除磨削头和工作台上的杂物。

- 定期检查磨削头和主轴的磨损情况，如有损坏或者磨损严重，应及时更换。

- 定期对磨床进行润滑和保养，确保各部件的正常运转和寿命。

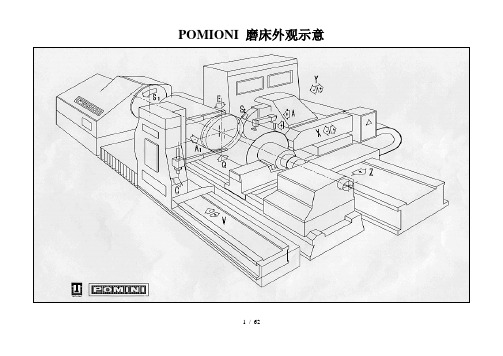

POMIONI 磨床外观示意1 / 62（各个轴在磨床上的所在位置及名称）POMINI磨床系统结构后床身（砂轮拖架床身）：平导轨+平导轨2 / 623 /62后床身（砂轮拖架床身）：平导轨+平导轨Rear Bed Main Dimensions 后床身的的主要尺寸The following are pertinent dimensions that are used when comparing mechanical structure: - Width of each flat way 210 mm- Thickness of the counter way/undergrip (gib area) 100 mm- External width of ways: longitudinal wheel travel 1500 mm- Diameter of the carriage translation screw 200 mm后床身--砂轮拖架两侧的可伸缩保护盖板后床身砂轮拖架两侧的可伸缩保护盖板4 / 62床头箱的三级皮带传动5 / 62床头箱的三级皮带传动床头箱内部由套筒驱动的顶尖前后伸缩传动示意图6 / 627 /62床头箱内部由套筒驱动的顶尖前后伸缩传动示意顶尖外部的缓冲器（QUILL BUMPER ）顶尖外部的缓冲器（QUILL BUMPER）8 / 62标准的轧辊支撑架（STANDAR NECKREST）9 / 62标准的轧辊支撑架（STANDAR NECKREST）轧辊支撑架的大致调整圆盘10 / 6211 /62轧辊支撑架的大致调整圆盘由电机驱动定位的轧辊支撑架12 / 62由电机驱动定位的轧辊支撑架位于轧辊支撑架上的软着陆13 / 6214 /62位于轧辊支撑架上的软着陆位于支撑架上的轧辊轴承座翻箱装置15 / 62位于支撑的轧辊轴承座翻箱装置架上砂轮拖架床身导轨内部状况（0.02mm间隙的油膜厚度—典型）16 / 6217 /62砂轮拖架床身导轨内部状况（0.02mm 间隙的油膜厚度—典型）纵向移动弧形齿和齿轮18 / 62纵向移动弧形齿和齿轮后床身的安装及吊装示意19 / 6220 /62后床身的安装床身上砂轮头前后进给的子基座（X-BASE）21 / 62后床身上砂轮头前后进给的子基座（X-BASE）轴在机床上的分布示意图。

磨床的主要组成部件及功能---------------------------------------------------------------------- 磨床是一种用于对工件进行精密切削和加工的机床。

它由许多不同的组成部件组成，每个部件都有着特定的功能。

以下是磨床的主要组成部件及其功能的简要介绍：1、主轴（Spindle）：主轴是磨床的核心部件，负责旋转磨具或砂轮。

它提供了切削力和转速，使得工件能够被精确地加工。

2、磨头（Grinding Head）：磨头包括磨具、磨轮和驱动装置。

磨具和磨轮是与工件接触并进行切削和磨削的工具。

驱动装置则提供了磨具和磨轮的旋转功率。

3、工作台（Worktable）：工作台是支撑和固定工件的平台。

它可以在水平或垂直方向上移动，以实现对工件的定位、夹紧和调整。

4、进给装置（Feed Mechanism）：进给装置控制工作台或磨头的移动，以达到精确的切削和磨削。

它通常由电动机、螺杆、导轨和控制系统组成。

5、电气控制系统（Electrical Control System）：电气控制系统负责控制磨床的各个部件和功能。

它包括电机启动和停止、速度调节、进给控制、切削参数的设置等。

6、冷却液系统（Coolant System）：冷却液系统用于冷却和润滑磨削过程中产生的热量，并清洗加工区域，以提高磨削效率和保护磨具。

7、床身（Bed）：床身是磨床的主体结构，提供了支撑和稳定的基础，同时也起到了隔离振动和减震的作用。

这些组成部件共同协作，使得磨床能够对工件进行精密的切削和磨削加工。

每个部件都有其特定的功能和重要性，对磨床的性能和加工质量起着关键作用。

磨床结构
（一）磨床结构
磨床的主要结构如下图所示：
（1）床身：床身1是磨床的基础支承件，在它的上面装有砂轮架4、工作台8、头架2、尾座5及滑鞍等部件，使这些部件在工作时保持准确的相对位置，床身内部用作液压油的油池。

（2）头架：头架2用于安装及夹持工件，并带动工件旋转，头架在水平面内可按逆时针方向转90°。

（3）内圆磨具：内圆磨具3用于支承磨内孔的砂轮主轴，内圆磨具主轴由单独的电动机驱动。

（4）砂轮架：砂轮架4用于支承并转动高速旋转的砂轮主轴。

砂轮架装在滑鞍6上，当需磨削短圆锥面时，砂轮可以在水平面内调整至一定角度位置（±30°）。

（5）尾座：尾座5和头架2的顶尖一起支承工件。

（6）滑鞍和手轮：手轮7，可以使横向进给机构带动滑鞍6及其上的砂轮作横向进给运动。

（7）工作台：工作台8由上下两层组成。

上工作台可绕下工作台的水平面内回转一个角度（±10°），用以磨削锥度不大的长圆锥面。

上工作台上的上面装有头架2和尾座5，它们可随着工作台一起，沿床身导轨作纵向往复运动。

数控磨床的结构与工作原理数控磨床是一种高效的精密加工设备，主要利用高速旋转的砂轮对工件进行切削加工。

它的结构和工作原理都非常复杂，下面我们来逐一探讨。

一、数控磨床的结构数控磨床主要由以下部分组成：1.机床基础部分机床基础是整个磨床的支撑结构，它的主要作用是在加工过程中稳定机床的位置、振动等。

常见的机床基础材料有铸铁、钢、混凝土等，其中钢材的强度最高。

2.工作台部分工作台是加工工件的载体，它有两种类型：圆形工作台和方形工作台。

圆形工作台适用于圆锥面、球面等曲线面的加工；方形工作台适用于平面、倾斜面等直线面的加工。

通常工作台可以在X、Y、Z三个方向上进行移动和旋转，以满足加工质量的要求。

3.主轴部分主轴是数控磨床的重要组成部分，它负责带动砂轮旋转。

主轴的旋转速度通常在1000~10000转/分之间，高速实现了磨削加工。

4.砂轮部分砂轮是精密加工的重要工具，它由磨粒、结合剂和孔道构成。

砂轮磨粒的形状和大小不同，可以满足不同的加工需要。

结合剂可以提高磨轮的强度和磨削性能。

孔道则负责冷却和润滑砂轮。

5.数控系统数控系统是数控磨床的核心部分，它由磨削程序、控制系统和伺服系统组成。

磨削程序是指磨削加工的具体步骤和操作方法。

控制系统则负责控制机床的移动和旋转，保证工件的精度和加工质量。

伺服系统则监督加工过程中的各种参数变化，及时调整机床位置和速度，确保加工过程顺利进行。

二、数控磨床的工作原理数控磨床的工作原理可以分为以下几个步骤：1.刀具的装夹在加工之前，需要将砂轮装载到主轴上，然后装夹工件。

然后将刀具固定在刀头上，使其能够接触到工件并对其进行加工。

2.磨削加工在数控磨床的加工过程中，主轴高速旋转，带动砂轮进行磨削。

砂轮在加工过程中通过加工液润滑，确保工件表面的光洁度。

同时数控系统监测加工过程中的各种参数变化，对加工过程进行及时调整。

3.工件的移动和旋转在加工过程中，工件通常会在X、Y、Z三个方向上进行移动和旋转，以实现圆锥面、圆球面等曲线面的加工。

平面磨床的结构平面磨床的结构（以M7120A为例，其中：M——磨床类机床；71——卧轴矩台式平面磨床；20——工作台面宽度为200mm;A——第一次重大改进。

）（1）砂轮架——安装砂轮并带动砂轮作高速旋转，砂轮架可沿滑座的燕尾导轨作手动或液动的横向间隙运动。

（2）滑座——安装砂轮架并带动砂轮架沿立柱导轨作上下运动。

（3）立柱——支承滑座及砂轮架。

（4）工作台——安装工件并由液压系统驱动作往复直线运动。

（5）床身——支承工作台、安装其它部件。

（6）冷却液系统——向磨削区提供冷却液（皂化油）。

（7）液压传动系统——其组成有：图液压传动1）动力元件——为油泵，供给液压传动系统压力油；2）执行元件——为油缸，带动工作台等部件运动；3）控制元件——为各种阀，控制压力、速度、方向等；4）辅助元件——如油箱、压力表等。

液压传动与机械传动相比具有传动平稳，能过载保护，可以在较大范围实现无级调速等优点。

平面磨削运动（1）主运动——砂轮的高速旋转运动。

（2）进给运动1）纵向进给——工作台带动工件的往复直线运动；2）垂直进给——砂轮向工件深度方向的移动；3）横向进给——砂轮沿其轴线的间隙运动。

图 磨削运动砂轮简介来源：作者：发布时间：2007-11-23图砂轮的组成图砂轮的形状砂轮是磨削的切削工具，它由许多细小而坚硬的磨粒和结合剂粘而成的多孔物体。

磨粒直接担负着切削工作，必须锋利并具有高的硬度，耐热性和一定的韧性。

常用的磨料有氧化铝（又称刚玉）和碳化硅两种。

氧化铝类磨料硬度高、韧性好，适合磨削钢料。

碳化硅类磨料硬度更高、更锋利、导热性好，但较脆，适合磨削铸铁和硬质合金。

同样磨料的砂轮，由于其粗细不同，工件加工后的表面粗糙度和加工效率就不相同，磨粒粗大的用于粗磨，磨粒细小的适合精磨、磨料愈粗，粒度号愈小。

结合剂起粘结磨料的作用。

常用的是陶瓷结合剂，其次是树脂结合剂。

结合剂选料不同，影响砂轮的耐蚀性、强度、耐热性和韧性等。

磨床有哪几个部分组成
磨床是利用磨具对工件表面进行磨削加工的机床。

大多数的磨床是使用高速旋转的砂轮进行磨削加工，少数的是使用油石、砂带等其他磨具和游离磨料进行加工，如珩磨机、超精加工机床、砂带磨床、研磨机和抛光机等。

磨床主要组成：
1、床身：床身采用整体花岗岩结构，由于花岗岩具有高阻尼、小振动、热稳定性佳等特性，可以保证磨床高刚度和高稳定性。

2、工作台：工作台面采用整体花岗岩结构，在传统闭式静压导轨的基础上开发了高刚性、高精度的大平面闭式静压导轨，以实现工作台的大行程、平稳、可靠的往复运动。

工作台采用SIEMENS直线电机进行驱动，同时为了防止直线电机的运动影响台面，专门为直线电机设计了独立的静压导轨。

台面的运动状态由HEIDENHAIN光栅系统进行闭环控制，从而保证了工作台具有高精度、快速响应的运动特性。

3、立柱：可控制由于热引起的机床变形，立柱和横梁采用花岗岩制成。

4、砂轮架：开发了转速范围广、高刚性、高精度砂轮静压主轴系统，以实现砂轮的高刚性、高精度回转运动。

砂轮轴采用液体静压轴承支承，SIEMENS内置式主轴电机，采用冷却液强制冷却主轴电机，砂轮主轴配备了砂轮平衡装置，配套的管理控制程序能在循环中连续监测砂轮的情况并立即对可能出现的不平衡量进行补偿。

根据工作台形状可分为矩形工作台和圆形工作台两种，矩形工作台磨床的主参数为工作台宽度及长度，圆形工作台的主参数为工作台面直径。

主要用于砂轮旋转研磨工件以使其可达到要求的平整度。

以上就是磨床的相关知识，希望对大家有所帮助。
