电气控制线路图的图形、文字符号及绘制原则电气控制线路是用导线将电动机、电器、仪表等元器件按一定的要求连接起来,并实现某种特定控制要求的电路。
为了表达生产机械电气控制系统的结构、原理等设计意图,便于电气系统的安装、调试、使用和维修,将电气控制系统中各电器元件及其连接线路用一定的图形表达出来,这就是电气控制系统图。
电气控制系统图一般有三种:电气原理图、电器布置图和电气安装接线图。
在图上用不同的图形符号来表示各种电器元件,用不同的文字符号来说明图形符号所代表的电器元件的基本名称、用途、主要特征及编号等。
按电气元器件的布置位置和实际接线,用规定的图形符号绘制的图形称做安装图。
安装图便于安装、检修和调试。
根据电路工作原理用规定的图形符号绘制的图形称做原理图。
原理图能够清楚地表明电路功能,便于分析系统的工作原理。
由于电气原理图具有结构简单,层次分明,适合应用于分析、研究电路的工作原理等优点,所以无论在设计部门还是生产现场都得到了广泛的应用。
各种图有其不同的用途和规定画法,应根据简明易懂的原则,采用国家标准统一规定的图形符号、文字符号和标准画法来绘制。
本节先简要介绍新国标中规定的有关电气技术方面常用的文字符号和图形符号,然后重点介绍电气原理图的绘制原则。
1 常用电气图形符号和文字符号电气原理图中电气元件的图形符号和文字符号必须符合国家标准规定。
国家标准化管理委员会是负责组织国家标准的制定、修订和管理的组织。
一般来说,国家标准是在参照国际电工委员会(IEC)和国际标准化组织(ISO)所颁布标准的基础上制定的。
近几年来,有关电气图形符号和文字符号的国家标准变化较大。
GB 4728--1984《电气简图用图形符号》更改较大,而GB 7159~1987《电气技术中的文字符号制定通则》早已废止。
现在和电气制图有关的主要国家标准有:(1)GB/T 4728:《电气简图用图形符号》;(2)GB/T 5465:《电气设备用图形符号》;(3)GB/T 20063:《简图用图形符号》;(4)GB/T 5094:《工业系统、装置与设备以及工业产品——结构原则与参照代号》;(5)GB/T 20939:《技术产品及技术产品文件结构原则字母代码——按项目用途和任务划分的主类和子类》;(6)GB/T 6988:《电气技术用文件的编制》。
电气控制系统设计的一般原则、基本内容和设计程序生产机械种类繁多,其电气控制方案各异,但电气控制系统的设计原则和设计方法基本相同。
设计工作的首要问题是树立正确的设计思想和工程实践的观点,它是高质量完成设计任务的基本保证。
一、电气控制系统设计的一般原则1.最大限度地满足生产机械和生产工艺对电气控制系统的要求。
电气控制系统设计的依据主要来源于生产机械和生产工艺的要求。
2.设计方案要合理。
在满足控制要求的前提下,设计方案应力求简单、经济、便于操作和维修,不要盲目追求高指标和自动化。
3.机械设计与电气设计应相互配合。
许多生产机械采用机电结合控制的方式来实现控制要求,因此要从工艺要求、制造成本、结构复杂性、使用维护方便等方面协调处理好机械和电气的关系。
4.确保控制系统安全可靠地工作。
二、电气控制系统设计的基本任务、内容电气控制系统设计的基本任务是根据控制要求设计、编制出设备制造和使用维修过程中所必须的图纸、资料等。
图纸包括电气原理图、电气系统的组件划分图、元器件布置图、安装接线图、电气箱图、控制面板图、电器元件安装底板图和非标准件加工图等,另外还要编制外购件目录、单台材料消耗清单、设备说明书等文字资料。
电气控制系统设计的内容主要包含原理设计与工艺设计两个部分,以电力拖动控制设备为例,设计内容主要有:1、原理设计内容电气控制系统原理设计的主要内容包括:(l)拟订电气设计任务书。
(2)确定电力拖动方案,选择电动机。
(3)设计电气控制原理图,计算主要技术参数。
(4)选择电器元件,制订元器件明细表。
(5)编写设计说明书。
电气原理图是整个设计的中心环节,它为工艺设计和制订其他技术资料提供依据。
2、工艺设计内容进行工艺设计主要是为了便于组织电气控制系统的制造,从而实现原理设计提出的各项技术指标,并为设备的调试、维护与使用提供相关的图纸资料。
工艺设计的主要内容有:(l)设计电气总布置图、总安装图与总接线图。
(2)设计组件布置图、安装图和接线图。

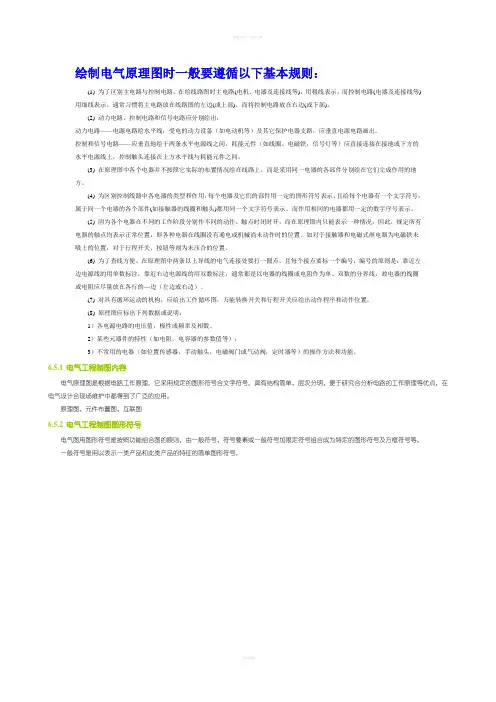

绘制电气原理图时一般要遵循以下基本规则:(1) 为了区别主电路与控制电路,在绘线路图时主电路(电机、电器及连接线等),用粗线表示,而控制电路(电器及连接线等)用细线表示。
通常习惯将主电路放在线路图的左边(或上部),而将控制电路放在右边(或下部)。
(2) 动力电路、控制电路和信号电路应分别绘出:动力电路——电源电路绘水平线;受电的动力设备(如电动机等)及其它保护电器支路,应垂直电源电路画出。
控制和信号电路——应垂直地绘于两条水平电源线之间,耗能元件(如线圈、电磁铁,信号灯等)应直接连接在接地或下方的水平电源线上,控制触头连接在上方水平线与耗能元件之间。
(3) 在原理图中各个电器并不按照它实际的布置情况绘在线路上,而是采用同一电器的各部件分别绘在它们完成作用的地方。
(4) 为区别控制线路中各电器的类型和作用,每个电器及它们的部件用一定的图形符号表示,且给每个电器有一个文字符号,属于同一个电器的各个部件(如接触器的线圈和触头)都用同一个文字符号表示。
而作用相同的电器都用一定的数字序号表示。
(5) 因为各个电器在不同的工作阶段分别作不同的动作,触点时闭时开,而在原理图内只能表示一种情况,因此,规定所有电器的触点均表示正常位置,即各种电器在线圈没有通电或机械尚未动作时的位置。
如对于接触器和电磁式继电器为电磁铁未吸上的位置,对于行程开关、按钮等则为未压合的位置。
(6) 为了查线方便。
在原理图中两条以上导线的电气连接处要打一圆点,且每个接点要标一个编号,编号的原则是:靠近左边电源线的用单数标注,靠近右边电源线的用双数标注,通常都是以电器的线圈或电阻作为单、双数的分界线,故电器的线圈或电阻应尽量放在各行的—边(左边或右边)。
(7) 对具有循环运动的机构,应给出工作循环图,万能转换开关和行程开关应绘出动作程序和动作位置。
(8) 原理图应标出下列数据或说明:1)各电源电路的电压值,极性或频率及相数。
2)某些元器件的特性(如电阻,电容器的参数值等);3)不常用的电器(如位置传感器,手动触头,电磁阀门或气动阀,定时器等)的操作方法和功能。
电气制图应遵循的原则:第一部分:电气主接线图和展开式原理图一、绘制电气主接线图应遵循如下原则:1. 采用新标准规定的电气设备的图形符号和文字符号;常用设备的图形符号标准参照GB/T4728-2000,常用设备的文字符号标准参照GB7159-1987。
2. 三相交流系统采用单线图表示,但电流互感器应表示三相;3. 断路器、隔离开关、跌落式熔断器等开关电器以断开状态表示;4. 在图上要标出电气设备的型号及技术参数。
二、绘制展开式原理图应遵循如下规则:1. 二次设备按统一规定的图形符号和文字符号画出。
常用设备的图形符号标准参照GB/T4728-2000,常用设备的文字符号标准参照GB7159-1987。
2. 按供给二次设备的各个独立电源划分回路,各回路在图上分开表示。
交流电路以电流互感器或电压互感器的一个次级线圈作为独立电源;直流电路以每组熔断器后引出作为独立电源。
各种回路说明如下:(1) 交流回路:分为交流电流回路(保护、测量、自动装置等)和交流电压回路(保护、测量、自动装置、同期等);(2) 直流电路:分为操作回路(断路器、隔离开关、灭磁开关、机组及其辅助设备、闸门等)、信号回路(位置、事故、预告、指挥信号等)和保护回路(发电机、变压器、线路、母线、电动机保护等)。
3. 继电器和接触器的线圈和接点、仪表的电流和电压线圈、控制开关的各对接点、断路器和隔离开关的各个辅助接点,都分开画在所属的回路中,但同一设备的文字符号必须相同。
4. 二次设备的连接次序从左到右,动作顺序从上到下,接线图的右侧有相应的文字说明。
5. 开关电器的触点采用开关断开时的状态,继电器的接点采用线圈不通电时的状态(即不带电表示法)。
必须注意,继电器的线圈通电以后,并不一定就会改变线圈不通电时接点的状态,只有通过继电器线圈的电流(或所加的电压)超过其整定值而使继电器动作时,接点的状态才会转换。
6. 二次设备之间的连接按等电位原则和规定的数字进行标号。
电气原理图的绘图原则
电气控制系统由电气控制元器件按一定要求连接而成。
为了清晰地表达生产机械电气控制系统的工作原理,便于系统的安装、调整、使用和维修,可以将电气控制系统中各电气元器件用一定的图形符号和文字符号来表示,再将其连接情况用一定的图形表达出来,这种图形就是电气控制系统图。
电气控制系统图一般有电气原理图、电气元器件布置图和电气安装接线图3种。
其中,电气原理图和电气安装接线图是最常见的形式。
电气原理图用图形和文字符号表示电路中各个电气元器件的连接关系和电气工作原理,它并不反映电气元器件的实际大小和安装位置。
现以CW6132型普通车床的电气原理图为例,来说明绘制电气原理图应遵循的一些基本原则。
(1)电气原理图一般分为主电路和辅助电路2个部分。
主电路包括从电源到电动机的电路,其中有刀开关、熔断器、接触器的主触头、热继电器发热元件与电动机等,是大电流通过的部分,用粗线绘制在图的左侧或上方。
辅助电路通过的电流相对较小。
它包括控制电路、照明电路、信号显示电路和保护电路等。
控制电路一般为继电器、接触器的线圈电路,包括各种主令电器、继电器、接触器的触点。
照明、信号指示、检测等电路,辅助电路用细实线绘制在图的右侧或下方。
各电路均应尽可能按动作顺序由上至下、由左至右画出。
(2)电气原理图中所有电气元器件的图形符号和文字符号必须符合国家规定的统一标准。
在电气原理图中,电气元器件采用分离画法,即
同一电器的各个部件可以不画在一起,但必须用同一文字符号标注。
对于同类电器,应在文字符号后加数字序号以示区别(FUl~FU4)。
