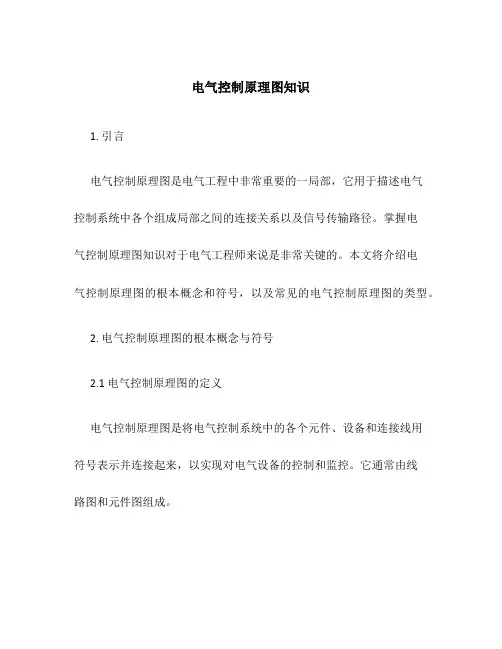

电气控制原理图知识

电气控制原理图知识1. 引言电气控制原理图是电气工程中非常重要的一局部，它用于描述电气控制系统中各个组成局部之间的连接关系以及信号传输路径。

掌握电气控制原理图知识对于电气工程师来说是非常关键的。

本文将介绍电气控制原理图的根本概念和符号，以及常见的电气控制原理图的类型。

2. 电气控制原理图的根本概念与符号2.1 电气控制原理图的定义电气控制原理图是将电气控制系统中的各个元件、设备和连接线用符号表示并连接起来，以实现对电气设备的控制和监控。

它通常由线路图和元件图组成。

2.2 电气控制原理图的根本符号•开关：表示电路中的断开或连接状态。

•电源：表示电路中的电源。

•电动机：表示电气控制系统中的电动机设备。

•传感器：表示用于检测和测量的传感器设备。

•继电器：用于控制较高电压或电流的电气开关设备。

•信号灯：表示电路中的信号灯设备。

3. 常见的电气控制原理图类型3.1 电气控制原理图的组成局部电气控制原理图主要由以下几个组成局部构成：3.1.1 电气控制回路电气控制回路由电气控制元件〔如开关、继电器等〕组成。

它用于控制电动机、传感器等设备的工作状态。

3.1.2 电气电源电气电源是电气控制系统的供电来源。

它可以是直流电源或交流电源。

3.1.3 控制输入输出设备控制输入输出设备用于接收外部信号并将其转换为电气信号，或将电气信号转换为外部信号。

3.2 线路图线路图是电气控制原理图中最根本的类型，它通过连接线将各个元件连接起来以实现电路的功能。

线路图通常使用直线和箭头来表示电路的连接关系和信号传输路径。

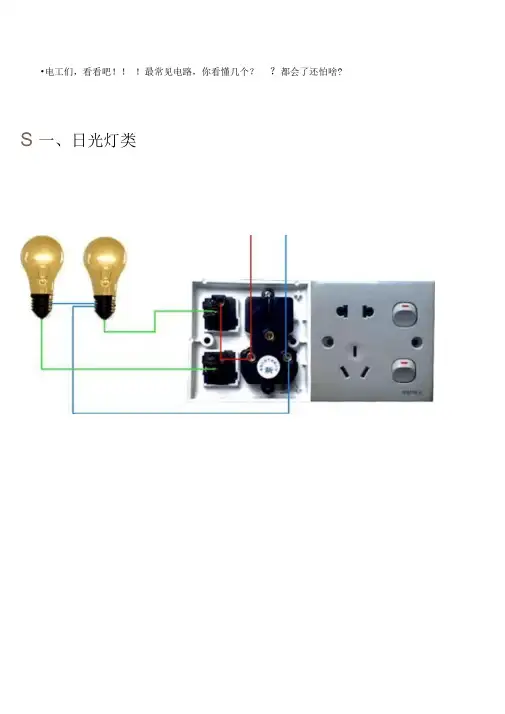

3.3 接线图接线图是电气控制原理图中常见的一种类型，它通过连接线和接线端子将各个元件连接起来。

接线图通常用于描述电路的物理连接关系。

3.4 逻辑图逻辑图是电气控制原理图中用于描述逻辑电路的一种图形化表示方法。

它使用逻辑门和逻辑运算符等符号表示逻辑元件，并通过线和箭头描述逻辑电路中各个元件之间的逻辑关系。

4. 电气控制原理图的应用电气控制原理图广泛应用于电力系统、自动化控制系统、工业生产线等领域。

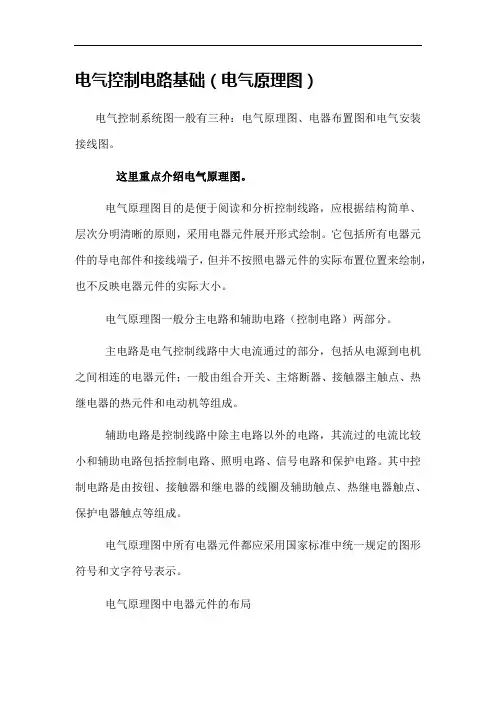

电气控制电路基础（电气原理图）电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。

这里重点介绍电气原理图。

电气原理图目的是便于阅读和分析控制线路，应根据结构简单、层次分明清晰的原则，采用电器元件展开形式绘制。

它包括所有电器元件的导电部件和接线端子，但并不按照电器元件的实际布置位置来绘制，也不反映电器元件的实际大小。

电气原理图一般分主电路和辅助电路（控制电路）两部分。

主电路是电气控制线路中大电流通过的部分，包括从电源到电机之间相连的电器元件；一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。

辅助电路是控制线路中除主电路以外的电路，其流过的电流比较小和辅助电路包括控制电路、照明电路、信号电路和保护电路。

其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。

电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。

电气原理图中电器元件的布局电气原理图中电器元件的布局，应根据便于阅读原则安排。

主电路安排在图面左侧或上方，辅助电路安排在图面右侧或下方。

无论主电路还是辅助电路，均按功能布置，尽可能按动作顺序从上到下，从左到右排列。

电气原理图中，当同一电器元件的不同部件（如线圈、触点）分散在不同位置时，为了表示是同一元件，要在电器元件的不同部件处标注统一的文字符号。

对于同类器件，要在其文字符号后加数字序号来区别。

如两个接触器，可用KMI、KMZ文字符号区别。

电气原理图中，所有电器的可动部分均按没有通电或没有外力作用时的状态画出。

对于继电器、接触器的触点，按其线圈不通电时的状态画出，控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点按未受外力作用时的状态画出。

电气原理图中，应尽量减少线条和避免线条交叉。

各导线之间有电联系时，在导线交点处画实心圆点。

根据图面布置需要，可以将图形符号旋转绘制，一般逆时针方向旋转90o，但文字符号不可倒置。

老电工教你快速看懂电气控制原理图！看电气控制电路图一般方法是先看主电路，再看辅助电路，并用辅助电路的回路去研究主电路的控制程序。

电气控制原理图一般是分为主电路和辅助电路两部分。

其中的主电路是电气控制线路中大电流流过的部分，包括从电源到电机之间相连的电器元件。

而辅助电路是控制线路中除了主电路以外的电路，其流过的电流比较小。

电气控制原理图分析主电路：无论线路设计还是线路分析都是先从主电路入手。

主电路的作用是保证机床拖动要求的实现。

从主电路的构成可分析出电动机或执行电器的类型、工作方式，起动、转向、调速、制动等控制要求与保护要求等内容。

分析控制电路：主电路各控制要求是由控制电路来实现的，运用“化整为零”、“顺藤摸瓜”的原则，将控制电路按功能划分为若干个局部控制线路，从电源和主令信号开始，经过逻辑判断，写出控制流程，以简便明了的方式表达出电路的自动工作过程。

分析辅助电路：辅助电路包括执行元件的工作状态显示、电源显示、参数测定、照明和故障报警等。

这部分电路具有相对独立性，起辅助作用但又不影响主要功能。

辅助电路中很多部分是受控制电路中的元件来控制的。

分析联锁与保护环节：生产机械对于安全性、可靠性有很高的要求，实现这些要求，除了合理地选择拖动、控制方案外，在控制线路中还设置了一系列电气保护和必要的电气联锁。

在电气控制原理图的分析过程中，电气联锁与电气保护环节是一个重要内容，不能遗漏。

总体检查：经过“化整为零”，逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后，还必须用“集零为整”的方法检查整个控制线路，看是否有遗漏。

特别要从整体角度去进一步检查和理解各控制环节之间的联系，以达到正确理解原理图中每一个电气元器件的作用。

1看主电路的步骤第一步：看清主电路中用电设备。

用电设备指消耗电能的用电器具或电气设备，看图首先要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等。

第二步：要弄清楚用电设备是用什么电器元件控制的。

电气自动化-常见的电气控制原理图电气自动化-常见的电气控制原理图范本一、概述电气控制原理图是用于描述电气自动化系统的一种图形化表示方式。

它展示了电气设备、元件和线路之间的关系，以及信号的流向和控制逻辑。

本文档将详细介绍常见的电气控制原理图，并提供相应的示意图和注解。

二、电气控制系统1.主电路主电路是电气控制系统的核心，负责提供电源和供电。

它通常包括主电源开关、断路器、接触器、继电器等设备，用于控制电气设备的启停和电源回路的切换。

2.控制电路控制电路是用来实现对电气设备的控制操作。

它包括控制按钮、指示灯、接近开关、限位开关等元件，以及相应的控制逻辑电路。

控制电路通常使用继电器、接触器等设备实现。

三、常见电气控制原理图1.单相电动机控制电路示意图：（插入示意图）注解：此电路主要用于控制单相电动机的启停和正反转。

通过主电源开关和接触器控制电源的连接和切断，通过继电器和接触器控制电机的正反转。

2.三相电动机启动电路示意图：（插入示意图）注解：此电路主要用于控制三相电动机的启动。

通过主电源开关和断路器控制电源的连接和切断，通过接触器和热继电器实现电动机的起动和自动保护。

3.PLC控制电路示意图：（插入示意图）注解：此电路主要用于通过PLC（可编程逻辑控制器）实现对电气设备的自动控制。

PLC采集外部信号并进行逻辑判断，通过输出模块控制设备的启停、排程等操作。

4.交流接触器控制电路示意图：（插入示意图）注解：此电路主要用于通过交流接触器控制电气设备的启停和正反转。

通过交流接触器控制电源的连接和切断，通过继电器和接触器控制电机的正反转。

四、附件本文档附带的附件包括示意图的详细说明和相关的电路图纸。

五、法律名词及注释1.主电源开关：用来控制电气系统的总电源的开关设备。

2.断路器：用来切断或接通电气回路的电气保护设备。

3.接触器：用来控制大电流电动机等电气设备的开关设备。

4.继电器：用来将低电流信号转换成高电流控制信号的电气设备。

电气控制原理图基础
电气控制原理图是工程领域中用于表示电气控制系统结构和工作原理的图形化表示方法。

它通过使用各种符号和线条来表示电气设备、传感器、执行器以及其之间的连接关系，从而清晰地展示出整个系统的电气控制部分的工作流程和组成结构。

在电气控制原理图中，常用的符号包括开关、按钮、电动机、继电器、传感器、变压器等。

这些符号通过线条连接在一起，形成一个完整的控制电路。

电气控制原理图的连线方式有直线连接、交叉连接、点线连接等多种，通过不同的连接方式可以直观地表示出电气信号的传输路径。

电气控制原理图的基本原则是要清晰、简洁、易读。

为了实现这一目标，在编写原理图时应注意以下几点：
1. 原理图中应用标准的符号和线条，使读者能够迅速理解图中所表示的设备和连接关系。

2. 不同的设备之间应用适当的连线方式，避免出现混乱的交叉线和交错的线路。

3. 对于复杂的控制系统，可以采用分组标记的方式，将相关的设备和线路分组表示，以便于阅读和理解。

4. 尽量简化原理图，避免冗余的符号和线条，只保留必要的元素，使整个图形更加清晰易读。

通过合理的编写和设计，电气控制原理图可以有效地传达电气控制系统的工作原理和结构，便于工程师和技术人员进行控制系统的调试和维护工作。

因此，熟练掌握电气控制原理图的基础知识对于电气工程师来说非常重要。
