电气控制线路图集PPT课件

2.2.1 起停控制 2.2.2 正反转控制电路 2.2.3 其它环节
第5页/共87页
2.2.1 起停控制
• 手动控制操作方法：
• 手动合上QS，电动机M 工作；手动切断QS，电动机M停止工作。
• 电路保护措施：
FU——短路保护
• 电路优点：控制方法简单、经济、实用。
• 电路缺点：保护不完善，操作不方便
第21页/共87页
—>KT
2.3.2、自耦补偿起动
① 降压原理：起动时电动机定子绕组接自耦变压器的次级，运行时电动机定子绕组接三相交流电源，并将自耦变压器从电网切除。
② 主电路：起动时，KM1主触点闭合，自耦变压器投入起动；运行时，KM2主触点闭合，电动机接三相交流电源，KM1主触点断开，自耦变压器被切除。讨论： KM2与KM1的控制要求； KM1主触点的容量。
• 主：强电流通过部分 • 辅：控制、照明、指示
电气原理图的绘制规则：
• 主：粗实线 • 辅：细实线
电气符号画法：
• 一般垂直放置，也可以逆时针转动90水平放置。 • 图中电器元件的状态为常态（未压动、未通电……）
第3页/共87页
2.1.2 电气原理的读图方法
1、查线读图法（常用方法）：按照由主到辅，由上到下，由左到右的原则分析电气原理图。较复杂图形，
启动时，接触器KM线圈通电时，
其主触点接通电动机定子绕组三相电源
的同时，电磁线圈YB通电，抱闸（动摩
擦片）松开，电动机转动。
第26页/共87页
2.4.2 电气制动
用途：电气制动多用于电动机的快速停车。常用方法有能耗制动和反
接制动。 1、能耗制动 ①制动原理制动时，在切除交流电源的同时，给三相定子绕组通入直流电流。

电气控制线路ppt课件

《机械电气控制及自动化》
自锁与互锁的控制
机械工程学院
第四章电气控制线路
松开起动按钮SB2时，虽然SB2这一路已断开，但KM线圈仍通过自身常开触头这一通路而保持通电，使电动机继续运转，这种依靠接触器自身辅助触头而保持通电的现象称为自锁，这对起自锁作用的辅助触头称为自锁触头，这段电路称为自锁电路。
《机械电气控制及自动化》
机械工程学院
第四章电气控制线路
电气安装接线图
与图4.1对应的CW6132普通车床电气安装接线图。
图4.4 CW6132普通车床电气安装接线图
《机械电气控制及自动化》机械工 Nhomakorabea学院第四章电气控制线路
4-3 电气控制电路根本控制规律
自锁与互锁的控制点动与连续运转的控制多地联锁控制顺序控制自动往复循环控制
动力电路、控制和信号电路应分别绘出： 1、动力电路——电源电路绘成水平线；受电的动力设备(如电动机等)及其保护电器支路，应垂直电源电路画出。 2、控制和信号电路——应垂直地绘于两条水平电源线之间，耗能元件(如线圈、电磁铁、信号灯等)应直接连接在接地或下方的水于电源线上，控制触头连接在上方水平线与耗能元件之间。
《机械电气控制及自动化》
机械工程学院
第四章电气控制线路
电器布置图
电器布置图根据电器元件的外形尺寸绘出，并标明各元件间距尺寸。控制盘内电器元件与盘外电器元件的联接应经接线端子进展，在电器布置图中应画出接线端子板并按一定顺序标出接线号。
图4.3 CW6132普通车床电气设备安装布置图
《机械电气控制及自动化》
接触器索引表中各栏含义：
左栏
中栏
右栏
主触头所在图区号辅助动合触头所在图区号辅助动断触头所在图区号

第四章电气控制系统设计介绍PPT课件

1
2
1
1
2
1
2
1
2
图 3 -9 减少触头数量
.
9
三、在满足工艺要求前提下，线路力求经济、简单
3.尽量缩减连接导线的数量和长度。设计控制线路时，各个电器元件之间的接线应合理布局，
特别是安装在不同地点的电器元件之间的连线更应予以充分的考虑，否则不但会造成导线的浪费，甚至还会影响线路工作的安全。
周期又已经开始。这样每经过一个周期（tp+ t0）温升便有所上升，经过若干个周期后，电动机温升将
在一稳定的小范围内波动。
.
28
图3-20 重复短时工作制电动机的负载图及温升曲线
重复短时工作制具有重复性与短时性的特点，通常用负
载持续率（或暂载率）ε来表征重复短时工作制的工
作情况，即
ε=
工作时间 =
工作时间停车时间
.
t p ×100% tp t0
(3-10)
29
1.选用重复短时工作制电动机标准负载持续率εs规定为15%、25%、40%和60%四种，并以25%为额定负载持续率，同时规定一个周期的总时间（tp+ t0）不超过10min。
a.根据生产机械的负载图算出电动机的实际负载持续率ε，如果算出的ε值与电动机的额定负载持续率εsRT （25%）相等，即可从产品目录中查得额定功率PRT，使PRT等于或略大于生产机械所需功率P。
.
13
四、应设置必要的保护环节 2.过电流保护
过电流会使电动机流过过大的冲击电流而损坏电动机的换向器，同时过大的电动机转矩也会使机械传动部件受到损坏，因此要及时切断电源。在电动机运行过程中，过电流出现的可能性比短路要大，特别是在频繁启动和正反转运行、重复短时工作制的电动机中更是如此。

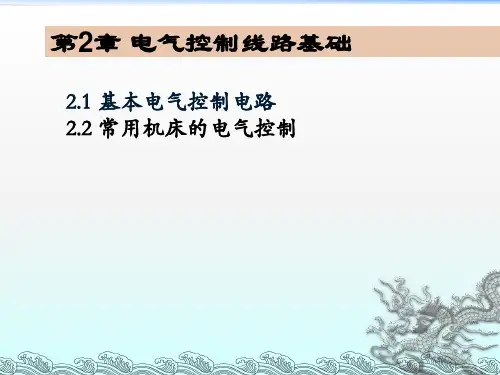

电气控制线路基础培训教材(PPT课件)

2）所有的主回路（或称动力回路）在图上都用粗线画出，并且一般都画在图纸的上方或左方。控制和辅助回路用细线表示，画在同一张图纸的下方或右方。
3）图中各电器元件均应用国标规定的图形符号和文字符号
✓ 同一电器的各部件（如继电器的线圈和触点）可以画在不同的位置，但必须采用相同的文字符号表示。为了区分同一电器的各触点或同一类型的各电器，可以用辅助符号或数字序号加以区别。
上。 ➢ 全部控制线路分为主回路、控制回路和辅助回
路。
主回路:是电气控制线路中大电流通过的部分，包括从电源到电机之间相连的电器元件，一般由QS,FU, FR的热元件(QF)，KM主触点和电动机组成。
控制回路:接触器和继电器线圈等小电流线路；辅助回路:其他如信号、保护、测量等小电流线路。
2.1.1 看懂继电器-接触器原理图 2
• 电气图：表达设备的电气控制系统的组成、分析
控制系统工作原理以及安装、调试、检修控制系统。
• 常用的电气图：电气原理图、电器元件布置图、
电气安装接线图。
1.电气原理图电气原理图是表达所有电器元件的导电部件和接
线端子之间的相互关系。
L1 L2 L3
QF FU
SB1
电动机正反向运行控制电路
KM1
2.1.1 看懂继电器-接触器原理图3
4）线路图中的所有触点都按其“正常”位置画出
所谓正常位置是指各电器在没有通电或受外力作用时的状态。例如接触器线圈未通电，主令控制器手柄在零位，按钮未按下时的情况等。
5）尽可能减少线条和避免线条交叉
各导线之间有电的联系时，在导线的交点处画一个实心圆点。根据图面布置的需要，可以将图形符号旋转90度，但文字符号不可倒置。
继电器控制系统与PLC控制系统

电气控制电路设计-PPT课件

修改后的控制电路
控制电路设计时应注意的问题：
尽量减少连接导线。设计控制电路时，应考虑电器元件的实际位置，尽可能地减少配线时的连接导线，如图a是不合理的。
电器连接图
按钮一般是装在操作台上，而接触器则是装在电器柜内，这样接线就需要由电器柜二次引出连接线到操作台上，所以一般都将起动按钮和停止按钮直接连接，就可以减少一次引出线，如图b所示。
2.控制方案确定: 控制方式与拖动需要相适应：以经济效益为标准。控制逻辑简单、加工程序基本固定，采用继电器接点控制方式较为合理；经常改变加工程序或控制逻辑复杂，采用可编程序控制器较为合理。控制方式与通用化程度相适应：加工一种或几种零件的专用设备，通用化程度低，可以有较高的自动化程度，宜采用固定的控制电路；单件、小批量且可加工形状复杂零件的通用设备，采用数字程序控制或可编程序控制器控制，可以根据不同加工对象设定不同的加工程序，有较好的通用性和灵活性。控制方式应最大限度满足工艺要求：自动循环、半自动循环、手动调整、紧急快退、保护性联锁、信号指示和故障诊断等功能。控制电路的电源应可靠：简单控制电路可直接用电网电源；电路较复杂的控制装置，可将电网电压隔离降压，以降低故障率；自动化程度较高的生产设备，可采用直流电源，有助于节省安装空间，便于同无触点元件连接，元件动作平稳，操作维修也较安全。
第一节电气控制电路设计基础
电气控制系统设计的基本内容：
拟定电气设计任务书确定电气传动控制方案，选择电动机设计电气控制原理图选择电气元件，制定明细表设计操作台、电气柜及非标准电气元件设计电气设备布置总图、电气安装图以及电气接线图编写电气说明书和使用操作说明书
控制电路草图
联锁与保护环节设计：用限位开关SQ1的常闭触点控制滑台慢速进给到位时的停车；用限位开关 SQ2的常闭触点控制滑台快速返回至原位时的自动停车。接触器KMl与 KM2之间应互相联锁，三台电动机均应用热继电器作过载保护。

电气图绘制规则(PPT32页)

15
沈阳航空职业技术学院
电器元件明细表
电器元件明细表：电器元件明细表是把成套装置、设备中的各组成元件(包括电动机) 的名称、型号、规格、数量列成表格，供准备材料及维修使用。
2020/10/22
16
沈阳航空职业技术学院
附加技术文件
电气控制箱及非标准零件的设计工艺文件。各类元器件及材料清单的汇总文件。在电气控制系统原理设计及施工设计结束后，应根据各种图纸，对本设备需要的各种零件及材料进行综合统计。主要有：列出外购元器件清单表、标准件清单表、主要材料消耗定额表及辅助材料消耗定额表，以便采购人员，生产管理部门按设备制造需要备料，做好生产准备工作。设计说明书与使用说明书。
2020/10/22
17
沈阳航空职业技术学院
线路和三相电气设备端标记原则
*线路采用字母、数字、符号及其组合标记。
*三相交流电源采用L1、L2、L3标记，中性线采用N标记。
*电源开关之后的三相交流电源主电路分别按U、 V、W顺序标记。
*分级三相交流电源主电路采用三相文字代号U、 V、W前加上阿拉伯数字1、2、3等来标记如：1U、 1V、1W及2U、2V、2W等。
（3）、走向相同的多根导线可用单线表示。
2020/10/22
28
沈阳航空职业技术学院
电器安装接线图例图（1）
2020/10/22
29
沈阳航空职业技术学院
电器安装接线图例图（2）
2020/10/22
30
沈阳航空职业技术学院
电气原理图的绘制规则（图例）
2020/10/22
31
沈阳航空职业技术学院
电气控制原理图认知

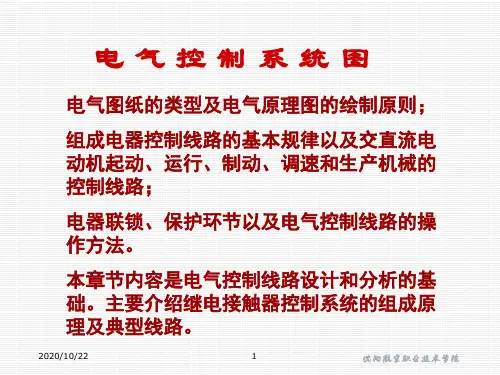

电气控制系统图

电气控制线路图绘制原则41页PPT

电气控制线路图绘制原则
36、如果我们国家的法律中只有某种神灵，而不是殚精竭虑将神灵揉进宪法，总体上来说，法律就会更好。—— 马克·吐温 37、纲纪废弃之日，便是暴政兴起之时。— —威·皮物特
38、若是没有公众舆论的支持，法律是丝毫没有力量的。 ——菲力普斯 39、一个判例造出另一个判例，它们迅速累聚，进而变成法律。 ——朱尼厄斯
40、人类法律，事物有规律，这是不容忽视的。— —爱献生
谢谢你的阅读Biblioteka ❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非

电气控制电路基础培训教材PPT页

电气原理图中电器元件的布局
电气原理图中电器元件的布局，应根据便于阅读原则安排。主电路安排在图面左侧或上方，辅助电路安排在图面右侧或下方。无论主电路还是辅助电路，均按功能布
置，尽可能按动作顺序从上到下，从左到右排列。电气原理图中，当同一电器元件的不同部件（如线圈、触点）分散在不同位置时，
为了表示是同一元件，要在电器元件的不同部件处标注统一的文字符号。对于同类器件，要在其文字符号后加数字序号来区别。如两个接触器，可用KMI、KMZ文字符号区别。电气原理图中，所有电器的可动部分均按没有通电或没有外力作用时的状态画出。对于继电器、接触器的触点，按其线圈不通电时的状态画出，控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点按未受外力作用时的状态画出。电气原理图中，应尽量减少线条和避免线条交叉。各导线之间有电联系时，在导线交点处画实心圆点。根据图面布置需要，可以将图形符号旋转绘制，一般逆时针方向旋转90o，但文字符号不可倒置。
中间继电器
主触点接线
•
电磁继电器主要包括电流继电器、
电压继电器相中间继电器。选用时
主要依据继电器所保护或所控制对
象对继电器提出的要求，如触头的
数量、种类，返回系数，控制电路
的电压、电流、负载性质等。出于
继电器触头容量较小，所以经常将
被头并联使用。有时为增加触头的
分断能力，也有把触头串联起来使
用的。．
纸时，索引代号中可省略“页号”及分隔符“·”。
当某一元件相关的各符号元素出现在同一图号的图纸上，而该图号有几张图纸时，可省略
“图号”和分隔符“／” 当某一元件相关的各符号元素出现在只有一张图纸的不同图区时，索引代号只用
“图区”表示。如图2－1图区9中的KA常开触点下面的“8”即为最简单的索引代号。它指出了

电气控制电路的绘制规则幻灯片PPT

电气控制线路的绘制—图形符号
一般符号用以表示一类产品和此类产品特征的一种简单的符号。如电动机可用一个圆圈表示。
限定符号用于提供附加信息的一种加在其它符号上的符号。
运用图形符号绘制电气系统图时应注意以下几个方面：
〔1〕符号尺寸大小、线条粗细依国家标准可放大与缩小，但在同一张图样中，同一符号的尺寸应保持一致，各符号间及符号本身比例应保持不变。
电气控制电路的绘制规那么幻灯片PPT
本课件PPT仅供大家学习使用学习完请自行删除，谢谢！本课件PPT仅供大家学习使用学习完请自行删除，谢谢！本课件PPT仅供大家学习使用学习完请自行删除，谢谢！本课件PPT仅供大家学习使用学习完请自行删除，谢谢！
电气控制线路的绘制—根本知识
电气控制系统图是由许多电气元件按一定要求连接而成的。为了表达生产机械电气控制系统的构造、原理等设计的示意图，同时也为了便于电气系统的安装、调试、使用和维修，需要将电气控制系统中各电气元件的连接用一定的图形表达出来，这种图就是电气控制系统图。电气控制系统图一般有三种。电路图〔又称电气原理图〕、电器元件布置图、电气安装接线图。我们将在图上用不同的图形符号表示各种电器元器件，用不同的文字符号表示设备及线路功能、状况和特征，各种图纸有其不同的用途和规定的画法。电气控制线路的绘制 Nhomakorabea文字符号
辅助文字符号辅助文字符号是用来表示电气设备、装置和元器件以及电路的功能、状态和特征的。如“RD〞表示红色，“SP〞表示压力传感器，“YB〞表示电磁制动器等。辅助文字符号还可以单独使用，如“ON〞表示接通，“N〞表示中性线等。
补充文字符号的原那么当规定的根本文字符号和辅助文字符号不够使用，可按国家标准中文字符号组成规律和下述原那么予以补充。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1.2 电器控制的基本线路 1.2.2 顺序连锁控制线路
1）多台电动机先后顺序工作的控制电动机顺序控制的接线规律是：要求接触器KM1动作后接触器KM2才能动作，故将接触器
KM1的常开触点串接于接触器KM2的线圈电路中。要求接触器KM1动作后接触器KM2不能动作，故将接触器
KM1的常闭辅助触点串接于接触器KM2的线圈电路中。
台和溜板等部分组成，如图1-40所示。
字符号标出。若有多个同类电器，可在文字符号后加上数字序号，如KM1、KM2等。
所有按钮、触点均按没有外力作用和没有通电时的原始状态画出。控制电路的分支线路，原则上按照动作先后顺序排列，两线交叉连接时的电气连接点须用黑点标出。
1.2 电器控制的基本线路 1.2.1 三相笼型电动机直接起动控制

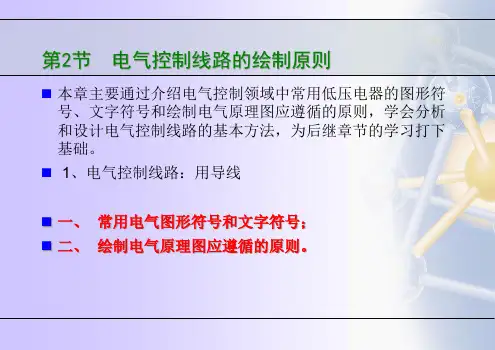

第2节电气控制线路的绘制原则
本章主要通过介绍电气控制领域中常用低压电器的图形符号、文字符号和绘制电气原理图应遵循的原则，学会分析和设计电气控制线路的基本方法，为后继章节的学习打下基础。
1、电气控制线路：用导线
一、常用电气图形符号和文字符号；二、绘制电气原理图应遵循的原则。
1.2 电器控制的基本线路
1.2 电器控制的基本线路 1.2.4 位置原则的控制线路
自动循环控制线路如图1-36所示。
1.2 电器控制的基本线路 1.2.5 时间原则的控制线路
三角形减压起动控制控制线路是按时间原则实现控制。
1.2 电器控制的基本线路 1.2.6 速度原则的控制线路
三相异步电动机反接制机是利用改变电动机电源相序，使定子绕组产生的旋转磁场与转子旋转方向相反，因而产生制动力矩的一种制动方法。应注意的是，当电动机转速接近零时，必须立即断开电源，否则电动机会反向旋转。
1.2 电器控制的基本线路
电器控制线路根据电路通过的电流大小可分为主电路和控制电路。主电路包括从电源到电动机的电路，是强电流通过的部分，用粗线条画在原理图的左边。控制电路是通过弱电流的电路，一般由按钮、电器元件的线圈、接触器的辅助触点、继电器的触点等组成，用细线条画在原理图的右边。
采用电器元件展开图的画法。同一电器元件的各部件可以不画在一起，但需用同一文
停机：按下停止按钮SB2→KM线圈断电→KM主触点和辅助常开触点断开→电动机M断电停转。
1.2 电器控制的基本线路
1.2.1 三相笼型电动机直接起动控制
2）连续运行控制
线路设有以下保护环节：
短路保护：短路时熔断器FU的熔体熔断而切断电路起保护作用。
过载保护：采用热继电器FR。
欠电压、失电压保护：通过接触器KM的自锁环节来实现。当电源电压由于某种原因而严重欠电压或失电压（如停电）时，接触器KM断电释放，电动机停止转动。当电源电压恢复正常时，接触器线圈不会自行通电，电动机也不会自行起动，只有在操作人员重新按下起动按钮后，电动机才能起动。
1.2 电器控制的基本线路 1.2.2 顺序连锁控制线路
2）利用时间继电器顺序起动控制线路图1-34是采用时间继电器，按时间原则顺序起动的控制线路
1.2 电器控制的基本线路
1.2.3 互锁控制线路
电动机正、反转控制线路如图1-35所示，接触器KM1为正向接触器，控制电动机M正转；接触器 KM2为反向接触器，控制电动机M反转。
图1-39为电动机可逆运行的反接制动生产机械种类繁多，其拖动方式和电气控制线路各不相同本节以X62W卧式升降台铣床为例，对其控制线路进行分析
，为电气控制线路的设计、安装、调试和维护打下基础。
1.3 典型电器控制系统 1.3.1 铣床主要结构及运动情况
1）主要结构铣床主要由底座、床身、悬梁、刀杆支架、升降台、工作
1.2 电器控制的基本线路 1.2.1 三相笼型电动机直接起动控制
2）连续运行控制如图1-31所示
1.2 电器控制的基本线路
1.2.1 三相笼型电动机直接起动控制
2）连续运行控制
工作过程如下：
起动：合上刀Q→按下起动按钮SB1→接触器KM线圈通电 →KM主触点闭合和常开辅助触点闭合→电动机M接通电源运转；（松开SB1），利用接通的KM常开辅助触点自锁、电动机M连续运转。
1.2 电器控制的基本线路 1.2.1 三相笼型电动机直接起动控制
3）点动和长动结合的控制在生产实践中，机床调整完毕后，需要连续进行切削加工
，则要求电动机既能实现点动又能实现长动。控制线路如图1-32所示。
1.2 电器控制的基本线路 1.2.2 顺序连锁控制线路
1）多台电动机先后顺序工作的控制图1-33为两台电动机顺序起动控制线路
在电源容量足够大时，小容量笼型电动机可直接起动。直接起动的优点是电气设备少，线路简单。缺点是起动电流大，引起供电系统电压波动，干扰其它用电设备的正常工作。
1.2 电器控制的基本线路
1.2.1 三相笼型电动机直接起动控制
1）点动控制
如图1-30所示，主电路由刀开关Q 、熔断器FU、交流接触器KM的主触点和笼型电动机M组成；控制电路由起动按钮SB和交流接触器线圈 KM组成。
任何复杂的电器控制线路都是按照一定的控制原则，由基本的控制线路组成的。基本控制线路是学习电器控制的基础。特别是对生产机械整个电气控制线路工作原理的分析与设计有很大的帮助。
电器控制线路的表示方法有：电气原理图、电气接线图、电器布置图。
电气原理图是根据工作原理而绘制的，具有结构简单、层次分明、便于研究和分析电路的工作原理等优点。在各种生产机械的电器控制中，无论在设计部门或生产现场都得到广泛的应用。电器控制线路常用的图形、文字符号必须符合最新的国家标准。
由于反接制动电流较大，制动时需在定子回路中串入电阻以限制制动电流。反接制动电阻的接法有两种：对称电阻接法和不对称电阻接法。
1.2 电器控制的基本线路 1.2.6 速度原则的控制线路
单向运行的三相异步电动机反接制动控制线路如图1-38所示。
1.2 电器控制的基本线路 1.2.6 速度原则的控制线路
