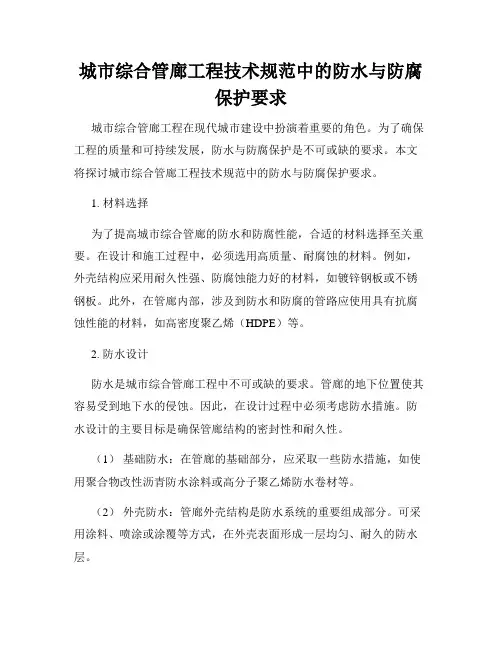

城市综合管廊工程技术规范中的防水与防腐保护要求城市综合管廊工程在现代城市建设中扮演着重要的角色。
为了确保工程的质量和可持续发展，防水与防腐保护是不可或缺的要求。
本文将探讨城市综合管廊工程技术规范中的防水与防腐保护要求。
1. 材料选择为了提高城市综合管廊的防水和防腐性能，合适的材料选择至关重要。
在设计和施工过程中，必须选用高质量、耐腐蚀的材料。
例如，外壳结构应采用耐久性强、防腐蚀能力好的材料，如镀锌钢板或不锈钢板。
此外，在管廊内部，涉及到防水和防腐的管路应使用具有抗腐蚀性能的材料，如高密度聚乙烯（HDPE）等。
2. 防水设计防水是城市综合管廊工程中不可或缺的要求。
管廊的地下位置使其容易受到地下水的侵蚀。
因此，在设计过程中必须考虑防水措施。
防水设计的主要目标是确保管廊结构的密封性和耐久性。
（1）基础防水：在管廊的基础部分，应采取一些防水措施，如使用聚合物改性沥青防水涂料或高分子聚乙烯防水卷材等。
（2）外壳防水：管廊外壳结构是防水系统的重要组成部分。
可采用涂料、喷涂或涂覆等方式，在外壳表面形成一层均匀、耐久的防水层。
（3）接缝防水：管廊的接缝处是防水的薄弱环节。
应使用防水胶条、密封胶等材料进行密封处理，确保接缝处的密闭性。
3. 防腐保护由于城市综合管廊经常暴露在潮湿和腐蚀环境中，因此需要采取防腐保护措施来延长其使用寿命。
（1）防腐涂层：在管廊的内壁和外壁上施加防腐涂层是常用的防腐保护方法之一。
涂层可以提供物理隔离和防腐化学物质的阻隔作用。
（2）阳极保护：阳极保护是一种主动防腐方法，通常通过在管道上设置阳极，以增加管道的电阻。
（3）防腐包裹材料：在管廊的金属结构上包裹防腐材料（如聚乙烯薄膜）可以有效阻止腐蚀物质的侵蚀。
4. 检测与维护为了确保城市综合管廊工程的防水与防腐性能，必须进行定期的检测和维护。
在投入使用之前，应进行相应的检测，如渗透试验和涂层附着力测试等。
而在使用过程中，应定期检查管廊的防水和防腐状况，并及时修复和更换损坏的部分。
BIM技术在建筑、排水、机电管线交叉、排布避让原则，管线综合策划的重点是屋面、楼层走廊吊顶和地下室。
设备机房(给水、消防泵房、空调机房)等部位重点进行排布策划。
一、管道交叉处理的原则1、排水管道施工时若与其他管道交叉，采用的处理方法须征得权属单位和其他单位同意。
2、管道交叉处理中应当尽量保证满足其最小净距，且有压管道让无压管、支管避让干线管、小口径管避让大口径管。
二丶管道交叉处理的方法施工排水管道时，为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏，应进行必要的处理。
1、混凝土或钢筋混凝土排水圆管在下，铸铁管、钢管在上。
上面管道已建，进行下面排水圆管施工时，采用在槽底砌砖墩的处理方法。
上下管道同时施工时，且当钢管或铸铁管道的内径不大于400mm时，宜在混凝土管道两侧砌筑砖墩支承。
2、混凝土或钢筋混凝土排水圆管（直径＜600mm）在下，铸铁管，钢管在上，高程有冲突，必须压低下面排水圆管断面时，将下面排水圆管改为双排铸铁管、加固管或方沟。
3、混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉，当顶板至其下方管道底部的净空在70mm及以上时，可在侧墙上砌筑砖墩支承管道。
当顶板至其下方管道底部的净空小于70mm时，可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实，其荷载不应超过顶板的允许承载力，且其支承角不应小于900。
4、圆形或矩形排水管道在上，铸铁管、钢管在下，上下管道同时施工时，在铸铁管、钢管外加套管或管廊。
5、排水管道在上，铸铁管、钢管在下，埋深较大挖到槽底有困难，进行上面排水管道施工时，上面排水管道基础在跨越下面管道的原开槽断面处加强。
6、当排水管道与其上方电缆管块交叉时，宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。
排水管道与电缆管块同时施工时，可在回填材料上铺一层中砂或粗砂。
电缆管块已建时，回填至电缆管块基础底部的材料为低强度等级的混凝土，回填材料与电缆管块基础间不得有空隙。

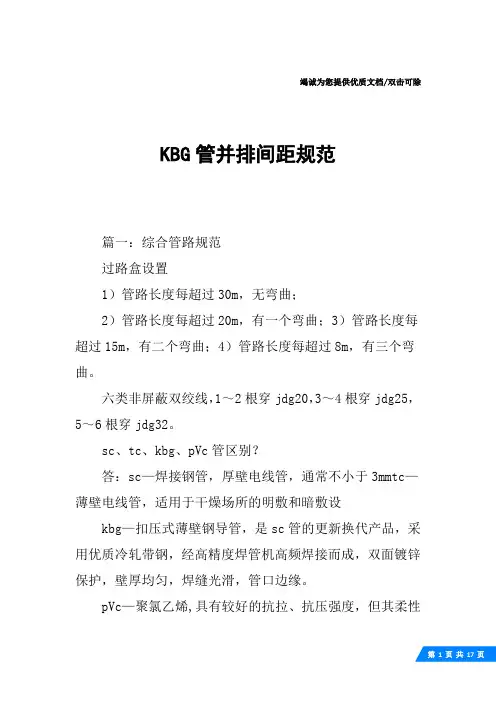

竭诚为您提供优质文档/双击可除KBG管并排间距规范篇一：综合管路规范过路盒设置1）管路长度每超过30m，无弯曲；2）管路长度每超过20m，有一个弯曲；3）管路长度每超过15m，有二个弯曲；4）管路长度每超过8m，有三个弯曲。
六类非屏蔽双绞线，1～2根穿jdg20，3～4根穿jdg25，5～6根穿jdg32。
sc、tc、kbg、pVc管区别？答：sc—焊接钢管，厚壁电线管，通常不小于3mmtc—薄壁电线管，适用于干燥场所的明敷和暗敷设kbg—扣压式薄壁钢导管，是sc管的更新换代产品，采用优质冷轧带钢，经高精度焊管机高频焊接而成，双面镀锌保护，壁厚均匀，焊缝光滑，管口边缘。
pVc—聚氯乙烯,具有较好的抗拉、抗压强度，但其柔性不如其他塑料管，耐腐蚀性优良，价格在各类塑料管中最便宜，但低温下较脆。
支、吊架立柱固定托臂的开孔位置或焊接位置，应满足托盘、梯架多层设置时层间中心距为200、250、300、350的要求电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（Fb）类槽式复合型防腐屏蔽电缆桥架（带盖）2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。
托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
3、除上述情况外，可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。
大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。
5、大跨距（>3m）要选用复合型桥架（Fb）。
6、户外要选用复合环氧树指桥架（F）。
7、要求桥架防火的区段，必须采用钢制或不燃、阻燃材料。
电缆桥架是指电缆梯架、电缆托盘及金属线槽。
综合布线施工规范1、电缆敷设前，应做外观及导通检查。
2、为了保证施工的质量，规定：①应按照“先远后近”进行放线，拉线时每段线的长度不超过20米，超过部分必须有人接送。
②在线路转弯处必须有人接送，拉线时就轻拉轻放，避免线缆损伤。
③管路两端设备处导线应根据实际情况留有足够的冗余。
④布放线缆时，线缆不能放成死角或打结，以保证线缆的性能良好，水平线槽中敷设电缆时，电缆应顺直，尽量避免交叉。
⑤留线长度：楼层配线间、设备问端预留长度宜为0.5~1.0m，网络机柜留长度3m以上，无法确定设备点应按安装房间最长可能安装位置进行预留。
信息出口端预留长度为40m，有特殊要求的应按设计要求预留长度。
⑥线缆敷设时，两端应做好标记，线缆标记要表示清楚，在一根线缆的两端必须有一致的标识，线标应清晰可读。
标线号时要求以左手拿线头，线尾向右，以便于以后线号的确认。
2、语音、网络模块①网络线序标准为EIA/TIA的布线标准中的568B。
标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8。
②语音无线序，打在中间两芯上即可，但为了便于维护，应统一颜色。
③压接水晶头时应注意，剥线长度为水晶头长度，过长会引起网线松动且不美观，过短会造成插针同网线芯接触不良。
④配线架、网络模块按568B标准打好后，应用测试仪对线路进行检测，确定无误后才对配线架、进行理线，否则如出现配线架打线错误引起返工。
⑤信息墙盒与电源墙座的间距应大于20cm，高度一致，属旧楼改造的视情况而定。
⑥在无法避免网络同电力电缆交叉时，宜成直角。
3、大对数电缆①护套剥离长度0.5m，过短容易在编组过程中出现混色。
②对电缆编制应严格按照色谱，色谱及序号分别是以白、红、黑、黄、紫（a线）五种颜色作为基本色，蓝、桔、绿、棕、灰（b线）五种颜色作为循环色循环而成。
③100对线缆里面用蓝、橙、绿、棕四色的丝带分成四个25对分组，分组后要严格照色谱进行排序。
综合管线各间距规范1总原则1.1大管优先，小管让大管；1.2有压管让无压管；1.3低压管避让高压管；1.4常温管让高温、低温管；1.5可弯管线让不可弯管线、分支管线让主干管线；1.6附件少的管线避让附件多的管线，安装、维护和修理空间≥500mm；1.7电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路；1.8当各专业管道不存在大面积重叠时（如汽车库等）：水管和桥架布置在上层，风管布置在下层；假如同时有重力水管道，则风管布置在最上层，水管和桥架布置在下层；1.9当各专业管道存在大面积重叠时（如走道、核心筒等），由上到下各专业管线布置次序为：不需要开设风口的通风管道、需要开设风口的通风管道、桥架、水管；1.10综合管线间距最小值要求：2结构专业2.1结构平面上已经标注为后浇板的区域，若在此区域内留洞，则不另外表示；2.2结构平面中，一般对于尺寸小于300x300的洞口，不另外表示；2.3对于人防区域顶板上留洞，无论洞口大小，均需要结构专业确认，并在结构图上表示；2.4设备管道假如需要穿梁，则开洞尺寸必需小于1/3梁高度，而且小于250。
开洞位置位于梁高度的中心处。
在平面的位置，位于梁跨中的1/3处。
穿梁定位需要经过结构专业确认，并同时在结构图上表示；2.5在剪力墙上穿洞时，一般对于尺寸小于300x300的洞口，不另外表示。
但设备专业留洞，需要注意留在墙的中心位置，不要靠近墙端或者拐角处，避开碰到暗柱。
现场在墙上留洞时，假如发觉洞口碰暗柱情况，需要通知结构专业进行处理；2.6在连梁上穿洞时，则开洞尺寸必需小于1/3梁高度，而且小于800；2.7结构不表示的小洞口，其他专业肯定要表示清楚，并确认无误后方可施工；2.8结构楼板上，柱帽范围不可穿洞。
3水专业3.1管线要尽量少设置弯头；3.2给水管线在上，排水管线在下。
保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面；3.3除设计提升泵外，带坡度的无压水管肯定不能上翻；3.4给水引入管与排水排出管的水平净距离不得小于1m。
湿法脱硫系统综合管路的设计湿法脱硫(石灰石/石膏法)工程各个工艺系统分布在不同的区域，各区域通过敷设在综合管架上的管道相联系。
根据脱硫工艺及机组规模不同，综合管架上约有10根~25根管道，不同的介质采用的管道材质也不相同，脱硫工程中使用的管道有碳钢管道、镀锌钢管、不锈钢管道、玻璃钢管道、碳钢衬胶管道、UPVC管道等，对浆液管道，其敷设还有一定的坡度要求。
1综合管架管道布置原则(1)管道的布置尽量短直，小管径管道的让大管径管道，柔性管道让刚性管道，流程合理并便于施工及管理，力求管线荷载分布合理。
(2)支架纵向间距应满足工艺专业对设置固定与滑动支座位置以及管线允许跨距的要求和结构设计的合理性及总平面布置要求，支架纵向一般为6m左右间距。
(3)支架柱避开建筑物门等出入口位置，考虑窗口位置，注意协调、美观。
遇道路、铁路问距较大处，跨越采用钢桁架组成空间稳定结构。
(4)电缆、仪表桥架位于支架顶层管道上。
(5)支架宽度依据管道数量，管线水平间距满足安全和检修要求，同时应满足与周围各建构筑物的间距要求，使管架整齐和美观。
2管架尺寸及型式的确定(1)管架宽度的确定I根据《火力发电厂汽水管道设计技术规定》DI/T5054-1996对管架上管道间距的要求，以及投资的综合考虑，一般管架的宽度在2m~3m之间。
II根据管道介质性质的不同，一般公用工程介质管道放在顶层，物料管道放在第二层，而有腐蚀性的介质管道放在底层，对管架的宽度进行预排，并确定管架的层数。
III管架宽度在布置完所有管道后，如果工程还有扩建的需要，必须在管架上预留出一定的管位。
(2)管架高度的确定I管架的高度必须符合国家和行业的有关标准，在此前提下，底层净高一般不小于3m，管架跨越道路时，底层净高一般不小于5.5m。
层与层之间的净距，考虑到实际情况的不同，可相应取小一些，以减少总体造价，但必须保证该层最大管道的管径加上保温层厚度以及管托的高度之和小于层与层问净高200mm。
综合布线施工规范标准一、管道材料选择和施工要求1、水平子系统水平子系统的走线管道由两部分构成：一部分是每层楼内放置水平传输介质的总线槽,另一部分是将传输介质引向各房间信息接口的分线管或线槽.从总线槽到分线槽或线管需要有过渡连接.总线槽要求宽度与高度的比例为3:1,在线槽中放置的双绞线应不超过三层.在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能.水平线槽一般有多处转弯,在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径.根据EIA/TIA569标准,超五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍.最新的标准认为,弯曲半径大于线径的4倍已可以满足传输要求了.但有一点是重要的,即保持足够大的弯曲半径可以保证系统的传输性能.在水平线槽的转弯处,应有垫衬以减小拉线时的摩擦力.水平子系统线槽或线管应采用镀锌铁槽或铁管.双绞线和光纤对安装有不同的要求,双绞线垂直放置于竖井之内,由于自身的重量牵拉,日久之后会使双绞线的绞合发生一定程度的改变,这种改变对传输语音的三类线来说影响不是太大,但对需要传输高速数据的超五类线,这个问题是不能被忽略的,因此设计垂直竖井内的线槽时应仔细考虑双绞线的固定.双绞线的固定时的力的大小是应该受到重视的一种技巧,如果扎线太紧可能会降低NEXT值,从而影响线缆的传输性能.2、缆线的敷设和保护方式检验1缆线般应按下列要求敷设：缆线的型式、规格应与设计规定相符.缆线的布放应自然平直,不得产生扭绞、打圈接头等现象,不应受外力的挤压和损伤.缆线两端应贴有标签,应标明编号,标签书写应清晰,端正和正确.标签应选用不易损坏的材料.缆线终接后,应有余量.交接间、设备间对绞电缆预留长度宜为~,工作区为10~30mm；光缆布放宜盘留,预留长度宜为3~5m,有特殊要求的应按设计要求预留长度.2缆线的弯曲半径应符合下列规定：1非屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的4倍；2屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的6~10倍；3主干对绞电缆的弯曲半径应至少为电缆外径的10倍；4光缆的弯曲半径应至少为光缆外径的15倍.电源线、综合布线系统缆线应分隔布放,缆线间的最小净距应符合设计要求.在暗管或线槽中缆线敷设完毕后,宜在信道两端出口处用填充材料进行封堵.3预埋线槽和暗管敷设缆线应符合下列规定：敷设线槽的两端宜用标志表示出编号和长度等内容.敷设暗管宜采用钢管或阻燃硬质PVC管.布放多层屏蔽电缆、扁平缆线和大对数主干光缆时,直线管道的管径利用率为50%~60%,弯管道应为40%~50%.暗管布放4对对绞电缆或4芯以下光缆时,管道的截面利用率应为25%~30%.预埋线槽宜采用金属线槽,线槽的截面利用率不应超过50%.4设置电缆桥架和线槽敷设缆线应符合下列规定：电缆线槽、桥架宜高出地面以上.线槽和桥架顶部距楼板不宜小于30mm；在过梁或其它障碍物处,不宜小于50 mm.槽内缆线布放应顺直,尽量不交叉,在缆线进出线槽部位、转弯处应绑扎固定,其水平部分缆线可以不绑扎.垂直线槽布放缆线应每间隔固定在缆线支架上.电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔处应固定在桥架的支架上；水平敷设时,在缆线的首、尾、转弯及每间隔5~10m 处进行固定.在水平、垂直桥架和垂直线槽中敷设缆线时,应对缆线进行绑扎.对绞电缆、光缆及其它信号电缆应根据缆线的类别、数量、缆径、缆线芯数分束绑扎.绑扎间距不宜大于,间距应均匀,松紧适度.楼内光缆宜在金属线槽中敷设,在桥架敷设时应在绑扎固定段加装垫套.采用吊顶支撑柱作为线槽在顶棚内敷设缆线时,每根支撑柱所辖范围内的缆线可以不设置线槽进行布放,但应分束绑扎,缆线护套应阻燃,缆线选用应符合设计要求.建筑群子系统采用架空、管道、直埋、墙壁及暗管敷设电、光缆的施工技术要求应按照本地网通信线路工程验收的相关规定执行.2、保护措施1、水平子系统缆线敷设保护应符合下列要求.预埋暗管保护要求如下：1预埋在墙体中间的最大管径不宜超过50mm,楼板中暗管的最大管径不宜超过25mm.2直线布管每30m处应设置过线盒装置.3暗管的转弯角度应大于90度,在路径上每根暗管的转弯角度不得多于2个,并不应有S弯出现,有弯头的管段长度超过20m时,应设置管线过线盒装置；在有2个弯时,不超过15m应设置过线盒.4暗管转弯的曲率半径不应小于该管外径的6倍,如暗管外径大于50mm时,不应小于10倍.5暗管管口应光滑,并加有护口保护,管口伸出部位宜为25~50mm.2、网络地板缆线敷设保护要求如下：1线槽之间应沟通.2线槽盖板应可开启.3主线槽的宽度由网络地板盖板的宽度而定,一般宜在200mm左右,支线槽宽不宜小于70mm.4地板块应抗压、抗冲击和阻燃.塑料线槽槽底固定点间距一般宜为1m.铺设活动地板敷设缆线时,活动地板内净空应为150~300mm.采用公用立柱作为顶棚支撑柱时,可在立柱中布放缆线.立柱支撑点宜避开沟槽和线槽位置,支撑应牢固.立柱中电力线和综合布线缆线合一布放时,中间应有金属板隔开,间距应符合设计要求.3、干线子系统缆线敷设保护方式应符合下列要求：缆线不得布放在电梯或供水、供汽、供暖管道竖井中,亦不应布放在强电竖井中.干线通道间应沟通.3、主干子系统主干子系统用于大楼之间的传输,一般采用多对数双绞线或多模光纤,光纤有极强的抗干扰能力,所以安装后不会发生如双绞线那样的问题,但光纤本身较为脆弱,强力牵拉或弯折会使纤芯折断,因此安装时应有有经验的工程师在现场指导.光纤的架设可以采用架空、直埋、管道等方法,直埋时应在光纤经过的地方做警告标志,以防以后的施工破坏.由于光纤的纤芯是石英玻璃的极易弄断,所以在施工时绝对不允许超过允许的最小弯曲半径.捆扎时至少为光纤外径的10倍；拉线时至少为光纤外径的15倍.其次,光纤的抗拉强度比铜缆小,因此在施工时,决不允许超过抗拉强度46N.光纤配线架分挂墙式、机架式两种,根据端接光纤数目可分为24口、48口、72口几种,配线架上有适配板,用来安装耦合器.光纤进入配线架前要适当地捆扎,进入配线架之后要预留有一定备用线缆,以方便安装、维护.备用的线缆应盘在光纤配线架的卷轴上.4、管理区子系统管理区子系统是工程施工中考虑最复杂的部分.这部分施工应充分考虑环境影响和端接工艺的影响.电磁辐射是考虑管理区子系统安装环境的主要因素.电磁辐射的影响主要来自两个方面,一是环境对系统传输的影响,一是系统在信息传输过程中对环境设备的影响.在建筑物内,环境对系统传输的影响主要来自强电磁辐射源,如电台,建筑物内的电梯,马达,UPS电源等.如果环境中这些干扰源的影响较大,应考虑采取屏蔽措施,或选择距离较远的位置.布线系统的端接工艺是直接影响系统性能的重要因素.连接配件的安装工艺主要影响布线系统的近端串扰和衰减,而这两个参数是判断系统性能的重要依据.在管理区子系统还要考虑环境的通风,照明,酸碱度,湿度等条件,这些因素将对端接配件造成腐蚀和老化,日久之后会影响系统的性能.管理区子系统内的安全性也要加以考虑,端接配件最好安装在布线机柜或墙柜内.5、工作区子系统工作区子系统在施工时要考虑的因素较多,因为不同的房间环境要求不同的信息墙座与其配合.在施工设计时,应尽可能考虑用户对室内布局的需要,同时又要考虑从信息墙座连接应用设备如计算机,等方便和安全.墙上安装型信息墙座一般考虑嵌入式安装.在国内采用的是标准的86型墙盒,该墙盒为正方形,规格80 ×80mm,螺丝孔间距60 mm.信息墙盒与电源墙座的间距应大于500px.桌上型墙座应考虑和家具,办公桌协调,同时应考虑安装位置的安全性.信息墙盒与电源墙座的间距应大于500px.抬高式地板安装在预制的地板盒内,盒内可以安装信息墙座和电源墙座.信息墙座接头的端接安装必须由专业工程师完成.与管理区子系统的端接一样,它的安装工艺对系统的性能有直接的影响.二、施工过程要求施工过程由三个方面完成：管道安装,拉线安装和配件端接.1、管道安装：由具有电信部门二级通信工程安装资格的工程队完成,工艺质量满足国家电信部门有关的施工规范和EIA/TIA569标准.布线桥架的焊接,线槽的过渡联接满足国家电工标准中对强电安装的工艺和安全要求.2、拉线安装：开放式布线系统对拉线施工的技能要求较其它布线高得多,这主要是由传输介质的特点决定的.在开放式布线系统中,采用的传输介质一般有两种类型,一类为双绞线,另一类为光纤,它们的材料构成和传输特征虽然不同,但在拉线时都要求轻拉轻放,不规范的施工操作有可能导致传输性能的降低,甚至线缆损伤.在施工中经常可以看到下列情况：1双绞线外包覆皮起皱或撕裂,这是由于拉力过大和线槽的转角,过渡联接不符合要求造成的.2双绞线外包覆皮光滑,看不出问题,但用仪表测量时发现传输性能达不到要求,这是由于拉线时拉力过大,使双绞线的长度拉长,绞合拉直造成的.这种情况用于语音和10Mbps以下的数据传输时,影响也许不太大,但用于高速数据传输时则会产生严重的问题.3光纤没有光信号通过,这是由于拉线时操作不当,线缆严重弯折使纤芯断裂造成的.这种情况常见于光纤布线的弯折之处.为了避免施工中出现上述问题,在ISO/IEC11801标准EIA/TIA569标准中规定：双绞线尤其是超五类双绞线拉线时的拉力不能超过13磅约20公斤. 光纤的拉力不能超过5磅约8公斤.为了保证施工的质量,规定：1拉线时每段线的长度不超过20米,超过部分必须有人接送；2在线路转弯处必须有人接送；3、配件端接：配件端接的工艺水平将直接影响布线系统的性能.公司对其严格把关,所有的端接操作都将由专业工程师完成.施工工艺技术要求1、严格按图纸施工,在保证系统功能质量的前提下,提高工艺标准要求,确保施工质量.2、预埋留位置准确、无遗漏.3、管路两端设备处导线应根据实际情况留有足够的冗余.导线两端应按照图纸提供的线号用标签进行标识,根据线色来进行端子接线,并应在图纸上进行标识,作为施工资料进行存档.4、设备安装牢固、美观、预装设备、竖成列,墙装设备端正一致,资料整理正规完整无遗漏,各种现场变更手续齐全有效.电缆线的敷设：在布线系统中,大多信号都是电流信号或数字信号,故对电缆线的敷设工作应注意以下几点：1、电缆敷设必须设专人指挥,在敷设前向全体施工人员交底,说明敷设电缆的根数,始末端的编号,工艺要求及安全注意事项.2、敷设电缆前要准备标志牌,标明电缆的编号、型号、规格、图位号、起始地点.3、在敷设电缆之前,先检查所有槽、管是否已经完成并符合要求,路由与拟安装信息口的位置是否与设计相符,确定有无遗漏.4、检查预埋管是否畅通,管内带丝是否到位,若没有应先处理好.5、放线前对管路进行检查,穿线前应进行管路清扫、打磨管口.清除管内杂物及积水,有条件时应使用压缩空气吹入滑石粉风保证穿线质量.所有金属线槽盖板、护边均应打磨,不留毛刺,以免划伤电缆.6、核对电缆的规格和型号.7、在管内穿线时,要避免电缆受到过度拉引,每米的拉力不能超过7公斤以便保护线对绞距.8、布放线缆时,线缆不能放成死角或打结,以保证线缆的性能良好,水平线槽中敷设电缆时,电缆应顺直,尽量避免交叉.9、做好放线保护,不能伤保护套和踩踏线缆.10、对于有安装天花的区域,所有的水平线缆敷设工作必须在天花施工前完成；所有线缆不应外露.11、留线长度：楼层配线间、设备间端留长度从线槽到地面再返上铜缆3~5m,光缆7~9m,信息出口端预留长度.12、线缆敷设时,两端应做好标记,线缆标记要表示清楚,在一根线缆的两端必须有一致的标识,线标应清晰可读.标线号时要求以左手拿线头,线尾向右,以便于以后线号的确认.13、垂直线缆的布放：穿线宜自上而下进行,在放线时线缆要求平行摆放,不能相互绞缠、交叉,不得使线缆放成死弯或打结.14、光缆应尽量避免重物挤压.15、绑扎：施工穿线时作好临时绑扎,避免垂直拉紧后再绑扎,以减少重力下垂对线缆性能的影响.主干线穿完后进行整体绑扎,要求绑扎间距≤.光缆应时行单独绑扎.绑扎时如有弯曲应满足不小于10CM 的变曲半径.16、安装在地下的同轴电缆须有屏蔽铝箔片以阴隔潮气.17、同轴电缆在安装时要进行必要的检查,不可有损伤屏蔽层.18、安装电缆时要注意确保各电缆的温度要高于5C.19、填写好放线记录表：记录中主干铜缆或光纤给定的编号应明确楼层号、序号.20、电缆敷设完毕后,两端必须留有足够的长度,各拐弯处、直线段应整理后得到指挥人员的确认符合设计要求方可掐断.21、线槽内线缆布放完毕后应盖好槽盖,满足防火、防潮、防鼠害之要求.机柜箱内接线：1、按设计安装图进行机架、机柜安装,安装螺丝必须拧紧.2、机架、机柜安装应与进线位置对准；安装时,应调整好水平、垂直度,偏差不应大于3mm.3、按供货商提供的安装图、设计布置图进行配线架安装.4、机架、机柜、配线架的金属基座都应做好接地连接.5、核对电缆编号无误.6、端接前,机柜内线缆应作好绑扎,绑扎要整齐美观.应留有1米左右的移动余量.7、剥除电缆护套时应采用专用剥线器,不得剥伤绝缘层,电缆中间不得产生断接现象.8、端接前须准备好配线架端接表,电缆端接依照端接表进行.9、来自现场进入机柜箱内的电缆首先要进行校验编号.10、来自现场进入机柜箱内的电缆要进行固定.11、来自现场进入机柜箱内的电缆,应留有一定的余量.12、来自现场进入机柜箱内的电缆一般不容许有接头.13、来自现场进入机柜箱内的电缆尽量避免相互交叉.14、按图施工接线正确,连接牢固接触良好,配线整齐、美观、标牌清晰.15、选用同一区段的电缆跳线颜色要尽可能统一,便于安装调试和日常维护.。

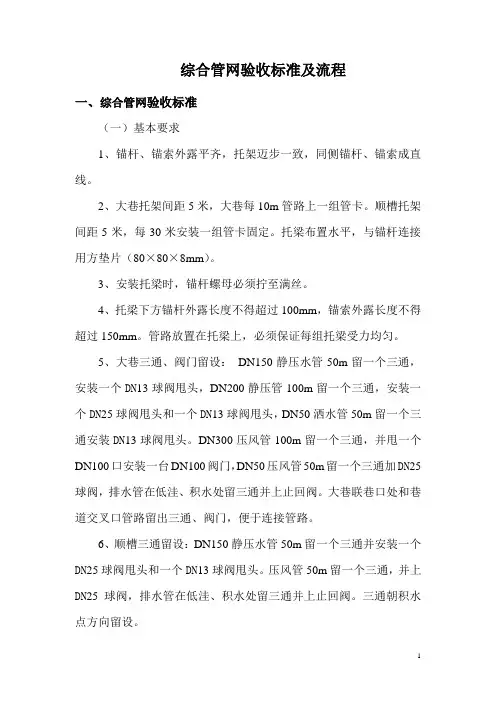

综合管网验收标准及流程一、综合管网验收标准（一）基本要求1、锚杆、锚索外露平齐，托架迈步一致，同侧锚杆、锚索成直线。
2、大巷托架间距5米，大巷每10m管路上一组管卡。
顺槽托架间距5米，每30米安装一组管卡固定。
托梁布置水平，与锚杆连接用方垫片（80×80×8mm）。
3、安装托梁时，锚杆螺母必须拧至满丝。
4、托梁下方锚杆外露长度不得超过100mm，锚索外露长度不得超过150mm。
管路放置在托梁上，必须保证每组托梁受力均匀。
5、大巷三通、阀门留设：DN150静压水管50m留一个三通，安装一个DN13球阀甩头，DN200静压管100m留一个三通，安装一个DN25球阀甩头和一个DN13球阀甩头，DN50洒水管50m留一个三通安装DN13球阀甩头。
DN300压风管100m留一个三通，并甩一个DN100口安装一台DN100阀门，DN50压风管50m留一个三通加DN25球阀，排水管在低洼、积水处留三通并上止回阀。
大巷联巷口处和巷道交叉口管路留出三通、阀门，便于连接管路。
6、顺槽三通留设：DN150静压水管50m留一个三通并安装一个DN25球阀甩头和一个DN13球阀甩头。
压风管50m留一个三通，并上DN25球阀，排水管在低洼、积水处留三通并上止回阀。
三通朝积水点方向留设。
7、顶部管路的两边管路三通甩头、阀门必须甩平，中间管路三通、阀门倾斜向上甩。
8、安装过程中，遇异常区、风桥、巷道顶板起伏变化较大的区段，管路加装弯头或者配相应弯管、短节，保持管路安装高度满足运输条件。
管路按标准安装高度不能满足运输时，与相关部门协调，进行巷道挑顶或挖底。
9、连接管路螺栓必须拧紧上全（以松动半圈以下为标准，否者视为不合格），螺栓丝扣必须满扣，严禁欠扣现象。
螺栓连接必须安装金属垫、胶垫。
管路安装投运前要进行水压、风压试验。
严禁出现跑、冒、滴、漏等现象。
10、管网安装必须保持相同管径安装和延伸，管径不得出现花接现象。

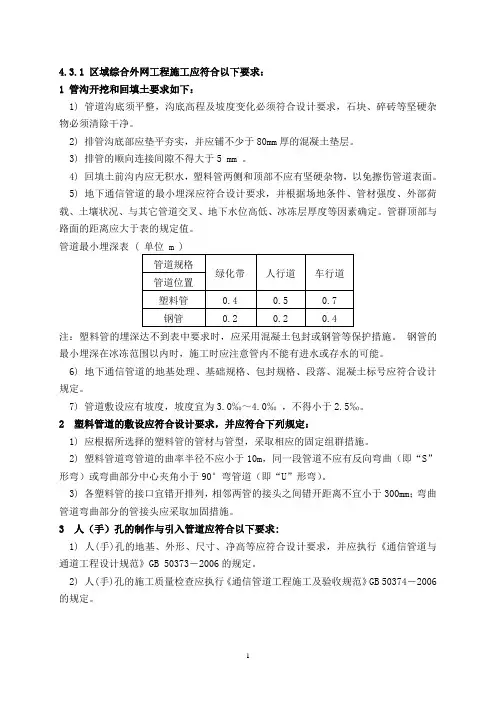

4.3.1 区域综合外网工程施工应符合以下要求：1 管沟开挖和回填土要求如下：1) 管道沟底须平整，沟底高程及坡度变化必须符合设计要求，石块、碎砖等坚硬杂物必须清除干净。
2) 排管沟底部应垫平夯实，并应铺不少于80mm厚的混凝土垫层。
3) 排管的顺向连接间隙不得大于5 mm 。
4) 回填土前沟内应无积水，塑料管两侧和顶部不应有坚硬杂物，以免擦伤管道表面。
5) 地下通信管道的最小埋深应符合设计要求，并根据场地条件、管材强度、外部荷载、土壤状况、与其它管道交叉、地下水位高低、冰冻层厚度等因素确定。
管群顶部与路面的距离应大于表的规定值。
管道最小埋深表注：塑料管的埋深达不到表中要求时，应采用混凝土包封或钢管等保护措施。
钢管的最小埋深在冰冻范围以内时，施工时应注意管内不能有进水或存水的可能。
6) 地下通信管道的地基处理、基础规格、包封规格、段落、混凝土标号应符合设计规定。
7) 管道敷设应有坡度，坡度宜为3.0‰～4.0‰，不得小于2.5‰。
2 塑料管道的敷设应符合设计要求，并应符合下列规定：1) 应根据所选择的塑料管的管材与管型，采取相应的固定组群措施。
2) 塑料管道弯管道的曲率半径不应小于10m，同一段管道不应有反向弯曲（即“S”形弯）或弯曲部分中心夹角小于90°弯管道（即“U”形弯）。
3) 各塑料管的接口宜错开排列，相邻两管的接头之间错开距离不宜小于300mm；弯曲管道弯曲部分的管接头应采取加固措施。
3 人（手）孔的制作与引入管道应符合以下要求:1) 人(手)孔的地基、外形、尺寸、净高等应符合设计要求，并应执行《通信管道与通道工程设计规范》GB 50373－2006的规定。
2) 人(手)孔的施工质量检查应执行《通信管道工程施工及验收规范》GB 50374－2006的规定。
4 架空杆路架设应符合以下要求:1) 杆坑、拉线坑的深度允许偏差，应不深于设计坑深 100mm，不浅于设计坑深 50 mm。
机电综合管线排布避让原则及出图的规范BIM技术在建筑、排水、机电管线交叉、排布避让原则，管线综合策划的重点是屋面、楼层走廊吊顶和地下室。
设备机房(给水、消防泵房、空调机房)等部位重点进行排布策划。
一、管道交叉处理的原则1、排水管道施工时若与其他管道交叉，采用的处理方法须征得权属单位和其他单位同意。
2、管道交叉处理中应当尽量保证满足其最小净距，且有压管道让无压管、支管避让干线管、小口径管避让大口径管。
二丶管道交叉处理的方法施工排水管道时，为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏，应进行必要的处理。
1、混凝土或钢筋混凝土排水圆管在下，铸铁管、钢管在上。
上面管道已建，进行下面排水圆管施工时，采用在槽底砌砖墩的处理方法。
上下管道同时施工时，且当钢管或铸铁管道的内径不大于400mm时，宜在混凝土管道两侧砌筑砖墩支承。
2、混凝土或钢筋混凝土排水圆管（直径＜600mm）在下，铸铁管，钢管在上，高程有冲突，必须压低下面排水圆管断面时，将下面排水圆管改为双排铸铁管、加固管或方沟。
3、混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉，当顶板至其下方管道底部的净空在70mm及以上时，可在侧墙上砌筑砖墩支承管道。
当顶板至其下方管道底部的净空小于70mm时，可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实，其荷载不应超过顶板的允许承载力，且其支承角不应小于900。
4、圆形或矩形排水管道在上，铸铁管、钢管在下，上下管道同时施工时，在铸铁管、钢管外加套管或管廊。
5、排水管道在上，铸铁管、钢管在下，埋深较大挖到槽底有困难，进行上面排水管道施工时，上面排水管道基础在跨越下面管道的原开槽断面处加强。
6、当排水管道与其上方电缆管块交叉时，宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。
排水管道与电缆管块同时施工时，可在回填材料上铺一层中砂或粗砂。
电缆管块已建时，回填至电缆管块基础底部的材料为低强度等级的混凝土，回填材料与电缆管块基础间不得有空隙。
目录1.目的2.编制依据3.术语定义4.技术规定4.1总原则4.2专业技术要求4.2.1给排水专业4.2.2空调专业4.2.3电气专业5.管线综合管理要求5.1设计阶段5.1.1设计前期5.1.2设计审核5.1.3设计出图5.2施工阶段5.2.1施工准备5.2.2施工开展5.2.3施工验收综合管线标准地下室部分1.0目的使地下室管道施工布置规范、合理有序;在满足建筑使用需求的前提下;减少地下室空间占用率;提高地下室使用空间;提升客户空间感受及楼盘品质;同时避免盲目施工造成的返工;避免施工成本额外增加..2.0编制依据1.验收规范：建筑给水排水及采暖工程施工质量验收规范GB50242-2002自动喷水灭火系统施工及验收规范GB50261-2005通风与空调工程施工质量验收规范GB50243-2002建筑电气工程施工质量验收规范GB50303-2002智能建筑工程质量验收规范GB50339-2003综合布线系统工程验收规范GB50312-20072.以上施工内容的对应设计规范；3.集团和城市公司相关程序文件、标准..3.0术语定义综合管线的定义：1.强弱电管线：高低压、动力、照明、通信、广播、电视、楼宇自控、安全防范、电梯、计算机网络等各种强弱电控制系统管线、导线敷设管路、桥架、金属线槽等..2.给排水管线：给水、雨水、污水、中水、热力蒸汽、热水、消防、喷淋、压力排水等管道..3.空调管线：冷冻冷却管道;通风空调、防排烟等风管..4.动力管线：燃气等管道..4.0技术规定4.1总原则1.综合管线的施工不能仅限于满足最低设计高度要求;需紧凑布置;尽最大可能提高地下室使用空间;使空间高度最大化..2.梁下敷设的第一层管线宜紧贴梁底敷设;桥架顶距梁底净距不宜大于100 mm;其余管线管顶与梁底净距不宜大于50 mm并排底平敷设管线以最大高度尺寸管线计..3.管线敷设位置要求：1)地下室大直径或主干管线应尽可能沿地下室外墙布置;必要时可设置专用的管井;以减少大直径管道对使用空间的影响..2)管线敷设要配合建筑、结构布局;宜沿墙、柱平行敷设;管线敷设应首选避开主通道;次选避开通道、通道中央位置按顺序选择;宜选靠墙位置、或在车位或通道靠柱侧位置敷设按顺序选择..如为加腋梁;则注意避开靠柱的最低梁处以避免管线整体敷设过低..3)应尽可能沿次梁方向安装敷设..4.地下室管线布置常规顺序为喷淋支管贴梁或近板敷设;其余管线如冷冻冷却水管、给水干管、消防干管、桥架、通风管道等宜与喷淋干管同层、贴梁底敷设;遇到交叉时;宜遵循以下原则：a)水管和桥架宜上绕风管；b)小管道避让大管道；c)压力管道避让重力管道；d)低压管道避让高压管道；e)常温管道避让高温、低温管道；f)技术或成本上可弯管线避让不可弯管线；同时存在两种及以上的情况时;根据现场情况选定最有利原则..正确做法：各管及桥架与风管同层敷设;交叉时上绕风管错误做法：多管线并行敷设;管道底标高一致错误：箭头所指桥架独自占用层高空间;造成该部位净高过低纠正：该桥架应与其他管线同层敷设;交叉时上绕其他管线错误：风管与消防干管各自占用层高;风管未能贴梁底敷设纠正：风管与消防干管同层、贴梁底敷设;交叉时消防干管上绕风管;可提升净空高度5.在满足间距要求的前提下;各管线宜并行敷设;同时尺寸大小接近的管线应集中布置且底高一致;照明光管底座底标高宜与管道底平..正确做法：多管线并行敷设;管道底标高一致;照明光管底座底标高与管道底平6.为满足紧凑布置;各专业管线之间的最大安装距离水平为管线外轮廓距离、垂直为外轮廓线的支吊架下缘宜为：7.消防喷淋支管等小直径管道在满足规范要求的前提下;尽可能近板布置;无法保证空间净高要求时;可在梁板结合处预埋穿梁套管;以减少小直径满铺管道对地下净空的影响..8.同专业管线宜同层敷设;避免分层敷设..9.不同专业管道之间不宜存在大面积或长距离上下重叠..10.管线尽量避免穿越防火卷帘上方..错误做法：错误：箭头所指桥架未能贴梁底安装;且未同层敷设纠正：双方向桥架均应贴梁底安装;且同层敷设;交叉时并排桥架应直行;单根桥架上绕避让11.不得出现三道及三道以上的管线交叉;不得在梁下交叉..12.避免大直径管道的交叉..错误做法：错误：干管、大管在梁下交叉;造成该部位净高不足纠正：大管贴梁底敷设;消防干管梁格内上绕避让4.2专业技术要求4.2.1给排水专业1.给水与排水管道平行敷设时;最大净距为200 mm；交叉敷设时;最大净距为150 mm..给水管外壁之间的最大净距为100 mm..管线阀门不宜并列安装;宜等距错开;若需并列安装;管道外壁最大净距：DN小于50 mm时为200 mm；DN=50~150 mm时为250 mm..2.管道上、下层叠敷设时;冷水管应在热水管、蒸汽管的下方;在冷冻水管、排水管的上方..3.如不能避免排水管道在上层敷设;则下方给水管道接口应偏离交叉点..4.满足本标准总原则的前提下;水管与桥架层叠敷设时;不宜在桥架上方;热水管需避免与桥架层叠..5.保证重力排水管坡度的同时;应避免重力排水管与其他管线交叉对层高造成影响..6.热水及冷凝排水管道布置敷设时需考虑保温层厚度..4.2.2空调专业1.保证重力冷凝排水管坡度的同时;应避免重力冷凝排水管与其他管线交叉对层高造成影响..2.为提高标高;应尽量采用宽高比大的扁平风管;如需现场优化;应控制金属风管宽高比不宜大于4;并应经设计确认..4.2.3电气专业1.如无法避免电缆桥架多层敷设时;需保证上下层桥架一端对齐..2.同层间敷设距离宜小于下列规定：a)强电桥架间距为200 mm；b)弱电线槽与强电桥架间距为300 mm;当有屏蔽板时可减少到200 mm；c)控制电缆桥架间距为200 mm..d)弱电线槽之间间距不宜大于10mm..3.线槽和桥架顶部距楼板最大距离300 mm;距梁底不大于100 mm;桥架距墙壁或柱边最大净距为100 mm..4.强电桥架要靠近配电间的位置安装;如强电桥架与弱电桥架层叠安装时;强电桥架宜敷设在上方..5.高、低压桥架层叠安装时;高压桥架应在上方敷设..6.电缆桥架不宜敷设在腐蚀性气体管和热力管道的上方及腐蚀性液体管道的下方;当不能满足上述要求时;应采取防腐、隔热措施并经设计确认..7.为提高标高;应尽量采用宽高比大的管线;如需现场优化;应经设计确认..8.除敷设在电气专用房间的电缆桥架外;其余电缆桥架安装应考虑金属盖板保护高度..5.0管线综合管理要求5.1设计阶段5.1.1设计前期1.设计管理部负责约定地下室各区域最低使用空间高度..2.设计管理部负责前期对地下室综合管线进行规划;给出集中布置区域位置要求;如要求避开营销主通道等..3.设计管理部依据本标准在设计开展前对设计方提交设计任务要求;综合管线重要区域要求提供剖面图或结合建筑结构的三维施工设计图..5.1.2设计审核1.设计管理部设备专业各自审核完成本专业施工图的基础上;应将综合管线施工图与各自的专业施工图对照复核;以确保本专业设计内容均在综合管线施工图中反映、无遗漏..2.设计管理部给排水空调专业应组织建筑专业、各设备专业对综合管线施工图进行审核;重点复核管线密集处的平面、高度布置;并确认该类位置均有剖面或三维设计..3.设计管理部给排水空调专业组织结构专业、电气等设备专业将结构施工图、设备审核完成后的综合管线施工图纸对照复核;以确保管线穿梁、穿剪力墙位置留洞在结构施工图上都有标示、无遗漏;且管线所有预留预埋经过结构专业确认..4.设计管理部将审核修正完成后的设计成果按公司相关程序文件传有关部门进行审核、确认..其中商业内容的经营公司方的审核为其中重点..5.1.3设计出图综合管线施工图应在专业施工图发出60天后完成审核并发出..5.2施工阶段：5.2.1施工准备1.开展施工前;项目部组织相关施工方对公司的综合管线标准进行培训学习..2.项目部按公司程序文件组织相关部门及设计、施工方;对接收的综合管线施工图进行图纸会审;发现错漏碰缺等问题及时反馈设计;由设计管理部落实修正..3.项目部组织施工方根据现场情况依据本标准对综合管线施工图进行优化;如涉及设计改动应经设计管理部确认..4.各种管线密集处;项目部组织施工各专业人员依据综合管线平面图、剖面图到现场实地查看、测量核实;经复核确认无误方可进行施工..5.特别大口径管或通风管道;施工方应有具体施工方案..有动荷载的大型管道应由相关施工技术人员进行核算后再施工..如果经测算不符合要求时;需拿出补救措施方案..方案经施工方总工、甲方确认可行后再施工;否则不允许施工..6.未按本标准进行施工前的各项管综工作;不允许擅自开展施工..5.2.2施工开展1.依据土建施工进度计划;项目部督促施工方配备相应工程技术人员和施工人员;准备充足的材料及配件、辅料等;满足施工需要..2.土建预留预埋施工前;给排水空调专业需牵头结构与各设备专业共同复核;确认预留预埋位置..3.设备专业密切配合土建施工进行预留预埋;及时做好隐蔽验收工作;保证不会由于预留孔洞位置错误影响综合管线的施工安装..错误做法：错误：穿外墙洞高度及水平位置与管道安装位置有偏差;室内干管位置被梁及柱限制无法与预留洞对位纠正：设备专业施工前应复核管线的留洞位置及高度;并且密切配合土建施工进行预留预埋4.项目部选定有代表性的综合管线区域;安排施工方施工做为样板;组织监理、设计管理、工程管理部等相关部门验收合格、书面确认后;再按照该样板大面积开展施工..5.施工开展时各管线施工单位先进行弹线定位;安装好吊支架后;待甲方组织监理、总包、与各管线施工单位共同至现场复核确认后;方可进行下一道工序施工..6.如现场出现碰撞、或者接收设计变更后发现对综合管线施工布置有影响等问题;需及时通知甲方相关负责人;待甲方确认后再行施工;严禁随意排管布线;严禁抢道、强行施工..5.2.3施工验收1.施工方施工完毕;完善管道及其走向标识;按国家相关验收规范及本标准进行自检;自检合格后申请验收..2.项目部收到申请后;三日内组织监理、施工方、公司相关部门至现场;按国家相关验收规范及本标准进行验收..。
综合布线规范一、强电电路部分：1、配线：①电缆敷设前，应做外观及导通检查，可用万用表测量其通断、阻值、绝缘等。
②配线时，相线与零线的颜色应不同；同一相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）有条件的话尽量采用黄绿双色线，如采购困难宜采用绿色。
③配线时，所用导线横截面积应满足用电设备的最大输出功率。
杜绝不同线径混用或并用，例如6平方毫米的线不能与4平方毫的米线相搭配，不同位置电源端不能并用同一根零(N)线。
④配线必须穿管（阻燃型PVC管材）。
⑤在线路安装时，一定要严格遵守“火线进开关，零线进灯头”、“左零右火、接地在上”的规定，避免发生安全事故。
⑥对未连接开关、插座等线路端，要进行处理，用胶布将线头缠绕、顺序为PE、L、N。
2、确定点位：①点位确定的依据：根据设计图纸，结合墙上的点位，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。
②暗盒高度的确定：除特殊要求外，所有暗盒距地高度30cm，开关安装距地 1.2－14m，距门框15cm－20cm。
①测量出配线箱到各点位端的长度，各点位出口处线的长度为20cm－30cm，配线箱内：预留线的长度为50cm。
②确定标签：将各类配线按一定长度剪断后在线的两端分别贴上标签，并注明名称－房间－序号。
3、配线线径选择：2.5平方毫米铜电源的安全截流量为28A，4平方毫米铜电源线的安全截流量为35A，6平方毫米铜电源线的安全截流量为48A，10平方毫米铜电源线的安全截流量为65A，16平方毫米铜电源线的安全截流为91A，25平方毫米铜电源线的安全截流量为120A。
铝芯线线径要取铜线的1.5－2倍。
4、暗装开槽：①开槽路线根据以下原则：路线最短，不破坏原有强电，不破坏防水，不与其他线路交叉。
②确定开槽宽度：根据线路走向的多少确定PVC 管的多少，进而确定槽的宽度。
③确定开槽深度：若选用16mm的PVC管，则开槽深度为20mm；若选用20mm的PVC管，则开槽深度为25mm。
铁路工程管线综合设计规范
正在研究铁路工程管线综合设计规范，其中特别强调了以下几点：（1）根据铁路管路的实际情况，合理确定管径以及管材材质等详
细规范；
（2）对管道拐弯及管段联接处，明确详细要求；
（3）明确管道与其他建筑施工或设备植物等系统之间的安装间隙
规定；
（4）指定管道支架类型、尺寸、数量及其支撑距离；
（5）对管道支架安装位置的要求；
（6）对管道的密封等细节规定；
（7）制定管道防腐、防锈等措施；
（8）制定管道的水文和气体技术指标要求；
（9）关于质量和技术要求的细节规定。
过路盒设置1）管路长度每超过30m，无弯曲；2）管路长度每超过20m，有一个弯曲；3）管路长度每超过15m，有二个弯曲；4）管路长度每超过8m，有三个弯曲。
六类非屏蔽双绞线，1～2根穿JDG20，3～4根穿JDG25，5～6根穿JDG32。
SC、TC、KBG、PVC管区别？答：SC—焊接钢管，厚壁电线管，通常不小于3mmTC—薄壁电线管，适用于干燥场所的明敷和暗敷设KBG—扣压式薄壁钢导管，是SC管的更新换代产品，采用优质冷轧带钢，经高精度焊管机高频焊接而成，双面镀锌保护，壁厚均匀，焊缝光滑，管口边缘。
PVC—聚氯乙烯, 具有较好的抗拉、抗压强度，但其柔性不如其他塑料管，耐腐蚀性优良，价格在各类塑料管中最便宜，但低温下较脆。
支、吊架立柱固定托臂的开孔位置或焊接位置，应满足托盘、梯架多层设置时层间中心距为200、250、300、350的要求电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。
托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
3、除上述情况外，可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。
大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。
5、大跨距（>3m）要选用复合型桥架（FB）。
6、户外要选用复合环氧树指桥架（F）。
7、要求桥架防火的区段，必须采用钢制或不燃、阻燃材料。
电缆桥架是指电缆梯架、电缆托盘及金属线槽。
电缆桥架主要有钢制、；铝合金制及玻璃钢制等。
钢制桥架表面处理分为喷漆、喷塑、电镀锌、热镀锌、粉末静电喷涂等工艺。
弱电系统采用的是镀锌金属线槽。
电缆桥架的安装主要有沿顶安装、沿墙水平和垂直安装、沿竖井安装、沿地面安装、沿电缆沟及管道支架安装等。
安装所用支（吊）架可选用成品或自制。
支（吊）架的固定方式主要有预埋铁件上焊接、膨胀螺栓固定等。
电缆桥架规格选择1、桥架的宽度和高度就按下表选择，并应符合电缆填充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。
2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。
3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。
并应满足荷载的要求。
4、桥架横截面积的选择见表桥架上电缆网络中任一线路的最大自动过电流保护的额定电流值或整定值（A）桥架横截面充许最小值(mm2)0-60 12961-100 258101-200 452201-400 645401-600 968表15-2 金属线槽双绞线容量对比表根桥架的接地桥架系统应具有可靠的电气连接并接地。
当允许利用桥架系统构成接地干线回路时。
应符合下列要求：1、电缆桥架及其支吊架和引入或引出金属电缆导管．必须进行保护接地．且必须符合下列规定：(1)金属电缆桥架及其支吊架全长应不少于2处与接地干线相连接。
(2)非镀锌电缆桥架间连接板的两端跨接铜芯导线或编织铜线最小允许截面应不小于4mm2。
(3)镀锌电缆桥架间连接板的两端可不作接地跨接线．但每块连接板应有不少于2个有防松动螺帽或防松动垫圈的连接固定螺栓。
2、当允许利用电缆桥架构成接地干线回路时．电缆桥架及其支、吊架、连接板应能承受接地故障电流．并满足热效应的要求。
3、作为接地干线的电缆桥架．其托盘、梯架端部之间的连接电阻应不大于0．0003Ω。
4、当利用电缆桥架作接地干线时，桥架全线各种伸缩缝和软连接处应采用铜软导线或编织铜线连接，其截面应不小于16mm2．5、当沿电缆桥架全线单独敷设接地干线，接地干线采用扁钢时．室内敷设时其截面应不小于60mmz。
室外敷设时其截面应不小于100mm26、电缆桥架在引入引出建筑物时，应与建筑物室内接地干线或室外接地装置相连接。
7、为了防止电化学腐蚀作用，在铝合金电缆桥架上不得用裸铜导体作接地干线。
沿桥架全长另敷设接地干线时，每段（包括非直线段）托盘、梯架应至少有一点与接地干线可靠连接。
对于振动场所，在接地部位的连接处应装置弹簧垫圈。
电缆桥架安装要求(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。
(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。
(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。
直线段：注明全长、桥架层数、标高、型号及规格。
拐弯点和分支点:注明所用转弯接板的型号及规格。
升降段：注明标高变化,也可用局部大样图或剖面图表示。
(5)桥架支撑点, 如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。
(6)电缆引下点位置及引下方式,一般而言,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管,注明引下方式即可。
(7)电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。
(8)电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处应固定在桥架的支架上,水平敷设时, 在缆线的首、尾、转弯及每间隔3~5米处进行固定。
(9)在吊顶内设置时,槽盖开启面应保持80毫米的垂直净空,线槽截面利用率不应超过50%。
(10)布放在线槽的缆线可以不绑扎,槽内缆线应顺直,槽内缆线应顺直,尽量不交叉,缆线不应溢出线槽,在缆线进出线槽部位, 转弯处应绑扎固定。
垂直线槽布放缆线应每间隔1.5米固定在缆线支架上。
(11)在水平、垂直桥架和垂直线槽中敷设线时,应对缆线进行绑扎。
4对线电缆以24根为束,25对或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。
绑扎间距不宜大于1.5米,扣间距应均匀,松紧适度。
(12)桥架水平敷设时,支撑间距一般为1.5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。
电缆桥架与各种管道的最小净距表 m电缆在电缆桥架上的层次是怎么安排的？答：电缆桥架层次排列应是弱电流控制电缆在最上层,接着是一般控制电缆,低压动力电缆、高压动力电缆依次往下排列.这种排列有利于屏蔽干扰、电力电缆冷却、便于施工.各层电缆桥架层间的距离为:控制电缆≥200mm动力电缆≥300mm机械化敷设电缆≥400mm非直线段的支、吊架配置：电缆桥架水平敷设时，支撑跨距一般为1.5～3m，电缆桥架垂直敷设时固定点间距不宜大于2M。
一、当半径不大于300mm时，应在距非直线段与直线段接合处300～600mm的直线段侧设置一个支、吊架。
二、当半径大于300mm时，除符合本条一款要求外，在非直线段中部还应增设一个支、吊架。
立柱应与托盘、梯架层间距离以及配置层数要求相适应。
当需采用与本标准第2.2.条的层间距离不同时，应指明具体要求。
托盘、梯架直线段每隔50m，应预留伸缩缝20～30mm。
桥架承重多少时候要打吊架？在选择电缆桥架的荷载等级时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载，如果电缆桥架的支吊架的实际跨距不等于2m时．则工作均布荷载应满足：式中qG----工作均布荷载，kN／m；qE----额定均布荷载，kN／m；LG----实际跨距，m。
钢制电缆桥架的额定均布荷载等级见表1。
表1 钢制电缆桥架的额定均布荷载等级表2 铝合金电缆桥架的额定均布荷载等级室外什么情况用什么管子在下列情况下宜采用双壁波纹式塑料管、硅芯式塑料管、多孔式塑料管及普通硬质塑料管；(1) 小区主干、配线管道；(2) 管道的埋深位于地下水位以下，或与渗漏的排水系统相邻近；(3) 地下综合管线较多及腐蚀情况比较严重的地段；(4) 地下障碍物复杂的地段；(5) 施工期限要求急迫或尽快回填土的地段。
在下列情况下宜采用钢管：(1) 管道附挂在桥梁上或跨越沟渠，有悬空跨度；(2) 需采用顶管施工方法穿越道路或铁路路基时；(3) 埋深过浅或路面荷载过重；(4) 地基特别松软或有可能遭到强烈震动；(5) 有强电危险或干扰影响需要防护；(6) 建筑物的通信引入管道或引上管。
(7) 在腐蚀比较严重的地段采用钢管时，须作好钢管的防腐处理。
弱电管道的人（手）孔井的设置一，弱电管道的以下位置应设置人（手）孔：1，管道分歧点；2，交叉路口；3，直线段每隔80~100米，最大不得超过150米；4，道路坡度较大的转折处；二，管道穿越桥梁、铁路、明渠等，在其两侧宜设置人（手）孔。
三，主干管道弯曲时的弯曲半径不宜小于36米。
同一段内，不应有S型弯曲或U型弯曲。
四，人（手）孔的规格，应按远期管孔数确定：1，管孔不大于3孔的管道及放置落地式交接箱的位置，用手孔。
2，管孔为4~8孔时用小号人孔。
3，管孔为9~23孔时用中号人孔。
4，管孔为24~42孔时用大号人孔。
5，超过43孔时，可另行设计。
五，人孔的形状应按分歧状况、管道交互偏转角确定：1，在直线管道上或两段管道的偏转角小于22.5o时采用直通型人孔。
2，两段管道的偏转角在22.5o~67.5o之间时，采用斜通型人孔。
3，两断管道的偏转角在67.5o~90o之间,或管道作T字形分歧处，采用三通型人孔。
通信管道管孔的孔径，应符合下列规定：管孔内径与线缆外径的关系不应小于以下公式的规定：D≥l.25d式中：D——管孔的内径单位：mm；d——电缆的外径单位：mm。
管道的路由选择室外管道的路由和整个弱电系统的建设有关，凡是需要敷设线缆（包括电缆和光缆）的地方都需要室外管道。
某些特殊环境需要采用架空布线，如工厂或者石油码头。
弱电管道的建设适用于小区、工厂、学校、码头、市政工程等场所。
室外管道从中心（网络中心、监控中心、控制中心等）开始延伸到建筑的各个角落，以满足建筑计算机网络系统、综合布线系统、闭路监控电视系统、一卡通系统、报警系统、背景音乐系统、楼宇控制系统等需要户外敷设管线的系统。
弱电管道的路由一般选择在建筑的主要道路上或草地上。
但由于建筑的主干道上的地下管线很多多，诸如水下管、污水管、供水管、煤气管等，同时道路相对较窄，因此将弱电管道的路由选择在靠近建筑物的绿化带是一种比较好的方法。
当弱电管道必须和其他管线交叉时，应尽量选择较少的交越点。
