磁粉离合器的工作原理是什么？
磁粉离合器使用磁性铁粉传导转矩，具有流体离合器的流畅性，同时兼备摩擦离合器的联结时的高效率等特性。

天机传动作为国内磁粉离合器的制造领导者，通过大量的实际应用与研发，积累了丰富的技术经验，可以满足广大用户的各种要求。

磁粉离合器也适合用于缓冲启动、动力吸收以及过载安全保护安装等设备。

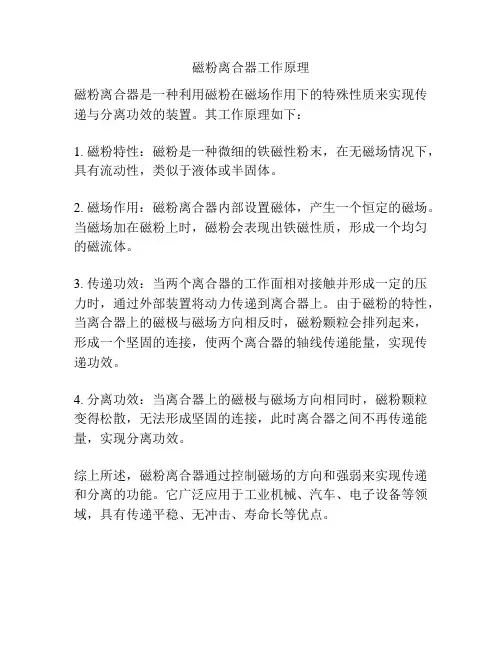

磁粉离合器工作原理
一、切断电源时，励磁线圈没有通电时，磁粉离合器处于自由状态，不能传递扭矩。

此时，磁性铁粉会因
离心力作用贴向磁隙外周。

二、当接通电源时，磁性铁粉沿着磁通在磁隙内有如链条形的连结起来，从而传递扭矩。

三、散热原理，通过压缩空气吹入空隙中散热，提高了热容量。

更多关于磁粉离合器原理与特性说明在天机传动官网。

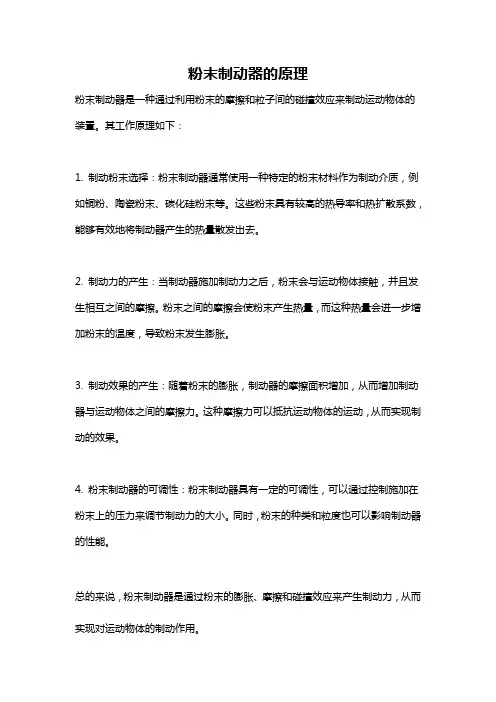

粉末制动器的原理
粉末制动器是一种通过利用粉末的摩擦和粒子间的碰撞效应来制动运动物体的装置。

其工作原理如下：
1. 制动粉末选择：粉末制动器通常使用一种特定的粉末材料作为制动介质，例如铜粉、陶瓷粉末、碳化硅粉末等。

这些粉末具有较高的热导率和热扩散系数，能够有效地将制动器产生的热量散发出去。

2. 制动力的产生：当制动器施加制动力之后，粉末会与运动物体接触，并且发生相互之间的摩擦。

粉末之间的摩擦会使粉末产生热量，而这种热量会进一步增加粉末的温度，导致粉末发生膨胀。

3. 制动效果的产生：随着粉末的膨胀，制动器的摩擦面积增加，从而增加制动器与运动物体之间的摩擦力。

这种摩擦力可以抵抗运动物体的运动，从而实现制动的效果。

4. 粉末制动器的可调性：粉末制动器具有一定的可调性，可以通过控制施加在粉末上的压力来调节制动力的大小。

同时，粉末的种类和粒度也可以影响制动器的性能。

总的来说，粉末制动器是通过粉末的膨胀、摩擦和碰撞效应来产生制动力，从而实现对运动物体的制动作用。

磁粉制动器的特性及应用磁粉制动器的特性及应用摘要：磁粉制动器是一种以高导磁性的磁粉为工作媒介，以激励电流为控制手段的性能优越的新型自动控制元件，可达到控制制动或传递转矩的目的。

该文详细介绍了磁粉制动器的工作原理、特性、选型及应用范围。

关键词高导磁性磁粉选型0 引言磁粉制动器又称电磁粉离合器、磁粉式离合器，是根据电磁原理和利用磁粉传递转矩的，其传达之扭矩与激励电流基本成线性关系。

因此，只要改变激励电流之大小，便可轻易地控制转矩之大小。

正常情况下，在5%至100%的额定转矩范围内，激励电流与其传达之转矩成正比例线性关系。

1 工作原理磁粉制动器是采用磁粉做介质，在通电情况下形成磁粉链来传递扭矩的新型传动元件，主要由内转子、外转子、激励线圈及磁粉组成。

当线圈不通电时，主动转子旋转，由于离心力的作用，磁粉被甩在主动转子的内壁上，磁粉与从动转子之间没有接触，主动转子空转；当线圈通电时产生电磁场，，工作介质磁粉在磁力线作用下形成磁粉链，把内转子、外转子联起来，从而达到传递，制动扭矩的目的。

2 特性2.1稳定的滑差力矩当磁粉制动器内部磁粉量不变、激励电流保持不变时，其传递之扭矩不受传动件与从动件之间差速（滑差转速）之影响，即静力矩与动力矩无差别。

因此可以稳定地传达恒定之转矩。

2.2快速响应特性磁粉制动器因其固有的结构特点，确定了该种产品的无响应时间、转矩上升时间及转矩下降时间都极短，以5kgm的磁粉制动器为例，其无响应时间，其转矩上升下降时间分别为270ms和350ms。

此特性决定了它可以应用于需频繁启停、换向的应用场合。

2.3激磁电流与转矩成线性关系磁粉制动器的转矩跟激励电流的大小基本成线性关系，通过改变激励电流的大小可以任意调节控制转矩的大小，以5kgm的磁粉制动器测试数据为例，如图1所示。

图1 典型的滑差力矩测试图2.4磁粉特性磁粉制动器内部灌装的磁粉为铁钴镍磁粉，颗粒80目~400目。

其基本性能表现为磁性能、磁粉粒径及其配比、流动性、耐久性。

天机传动天机传动
磁粉离合器工作原理分析_天机传动
磁粉离合器工作机理从理论上进行了深入探讨，对工作机理提出了新的见解，建立了工作缝隙中磁粉的磁感强度与单位面积剪切力之间的关系方程式，探讨了磁粉的粘滞力和离心力对传递转矩的影响及其规律，从理论上建立了T}-1}间的关系表达式。

磁粉离合器的工作机理.当主动转子旋转，而线圈不通电时，工作缝隙和储粉腔中的磁粉在离心力作用下被压附在主动转子内壁上，因此，主、从动转子处于脱离状态，从动转子不转动.当在线圈两端加上激磁电流，在磁场作用下，工作缝隙中的磁粉粒子被磁化，形成了"磁粉链"，当主动转子旋转时，靠磁粉间的电磁力造成的摩擦力把转矩从主动转子传到从动转子.
磁粉离合器所能传递的转矩由磁粉链的剪切强度决定，而剪切强度又随磁场强度的增加而增大，直到磁饱和为止.当激磁电流足够大时，从动转子与主动转子同步运行.当激磁电流在一定范围内变化时，从动转子与主动转子不同步，呈滑差运行.当激磁电流小到一定程度时，主动转子不能带动从动转子转动，呈制动状态，当从动转子被固定时，即成为磁粉制动器。

由天机传动提供。

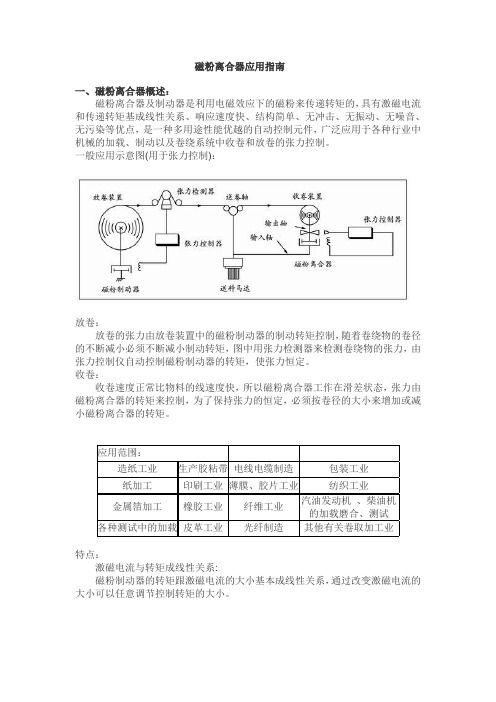

磁粉离合器应用指南一、磁粉离合器概述：磁粉离合器及制动器是利用电磁效应下的磁粉来传递转矩的，具有激磁电流和传递转矩基成线性关系、响应速度快、结构简单、无冲击、无振动、无噪音、无污染等优点，是一种多用途性能优越的自动控制元件，广泛应用于各种行业中机械的加载、制动以及卷绕系统中收卷和放卷的张力控制。

一般应用示意图(用于张力控制)：放卷：放卷的张力由放卷装置中的磁粉制动器的制动转矩控制，随着卷绕物的卷径的不断减小必须不断减小制动转矩，图中用张力检测器来检测卷绕物的张力，由张力控制仪自动控制磁粉制动器的转矩，使张力恒定。

收卷：收卷速度正常比物料的线速度快，所以磁粉离合器工作在滑差状态，张力由磁粉离合器的转矩来控制，为了保持张力的恒定，必须按卷径的大小来增加或减小磁粉离合器的转矩。

特点：激磁电流与转矩成线性关系:磁粉制动器的转矩跟激磁电流的大小基本成线性关系，通过改变激磁电流的大小可以任意调节控制转矩的大小。

稳定的转速----转矩特性当激磁电流保持不变时，转矩将会稳定地传递，不会受到转速变化的影响。

此特性用在张力控制上，只需要调节激磁电流便能准确地控制转矩，从而达到控制张力的目的。

有效的散热装置及其负载特性：连续滑动摩擦免不了发热，磁粉离合器、磁粉制动器有完备的散热装置，其中定子水冷和定子转子双水冷产品可以满足大功率滑差的需要。

产品的散热条件一定时，产品所允许的最大滑差功率是定值，其转矩和转速可以在一定范围内相互补偿。

当然转矩和转速都不可超过其最大值。

例：FZJ-10型磁粉制动器：其滑差功率p=8KW,当其转矩M=100Nm使用时：n=9550*p(kw)/M(Nm)=780rpm即转矩为100Nm时，转速不能超过780rpm.如转速在n=1500rpm时连续运行，则允许转矩为M=9550p/n=9550*8/1500=51Nm即如转速提高为1500rpm时，转矩只能在51Nm下连续使用控制功率小：磁粉离合器、磁粉制动器是利用电磁效应下的磁粉来传递转矩的，可以用很小的电功率控制很大的传递功率，很容易用电子线路和计算机控制，可以很方便地应用于各行各业中。

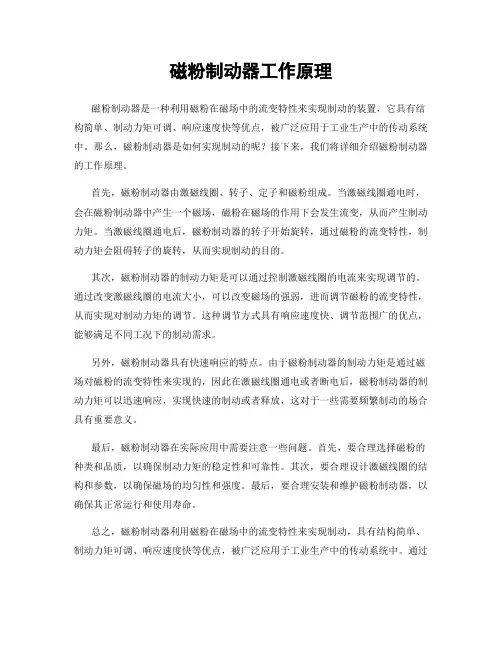

磁粉制动器工作原理磁粉制动器是一种利用磁粉在磁场中的流变特性来实现制动的装置，它具有结构简单、制动力矩可调、响应速度快等优点，被广泛应用于工业生产中的传动系统中。

那么，磁粉制动器是如何实现制动的呢？接下来，我们将详细介绍磁粉制动器的工作原理。

首先，磁粉制动器由激磁线圈、转子、定子和磁粉组成。

当激磁线圈通电时，会在磁粉制动器中产生一个磁场，磁粉在磁场的作用下会发生流变，从而产生制动力矩。

当激磁线圈通电后，磁粉制动器的转子开始旋转，通过磁粉的流变特性，制动力矩会阻碍转子的旋转，从而实现制动的目的。

其次，磁粉制动器的制动力矩是可以通过控制激磁线圈的电流来实现调节的。

通过改变激磁线圈的电流大小，可以改变磁场的强弱，进而调节磁粉的流变特性，从而实现对制动力矩的调节。

这种调节方式具有响应速度快、调节范围广的优点，能够满足不同工况下的制动需求。

另外，磁粉制动器具有快速响应的特点。

由于磁粉制动器的制动力矩是通过磁场对磁粉的流变特性来实现的，因此在激磁线圈通电或者断电后，磁粉制动器的制动力矩可以迅速响应，实现快速的制动或者释放，这对于一些需要频繁制动的场合具有重要意义。

最后，磁粉制动器在实际应用中需要注意一些问题。

首先，要合理选择磁粉的种类和品质，以确保制动力矩的稳定性和可靠性。

其次，要合理设计激磁线圈的结构和参数，以确保磁场的均匀性和强度。

最后，要合理安装和维护磁粉制动器，以确保其正常运行和使用寿命。

总之，磁粉制动器利用磁粉在磁场中的流变特性来实现制动，具有结构简单、制动力矩可调、响应速度快等优点，被广泛应用于工业生产中的传动系统中。

通过合理选择磁粉的种类和品质、合理设计激磁线圈的结构和参数、合理安装和维护磁粉制动器，可以确保其正常运行和使用寿命，为工业生产提供稳定可靠的制动保障。

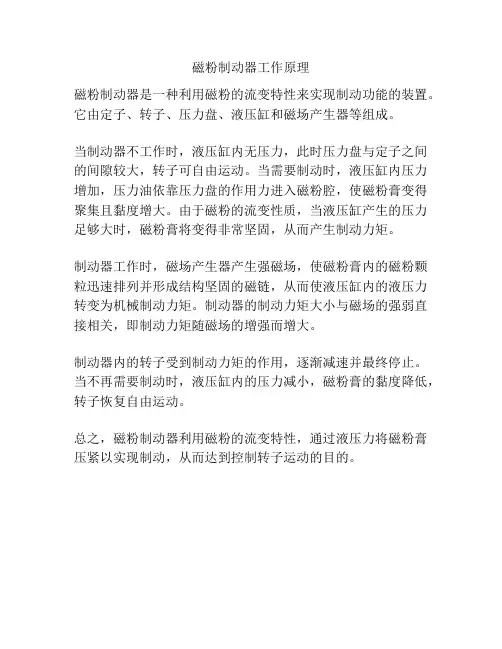

磁粉制动器工作原理
磁粉制动器是一种利用磁粉的流变特性来实现制动功能的装置。

它由定子、转子、压力盘、液压缸和磁场产生器等组成。

当制动器不工作时，液压缸内无压力，此时压力盘与定子之间的间隙较大，转子可自由运动。

当需要制动时，液压缸内压力增加，压力油依靠压力盘的作用力进入磁粉腔，使磁粉膏变得聚集且黏度增大。

由于磁粉的流变性质，当液压缸产生的压力足够大时，磁粉膏将变得非常坚固，从而产生制动力矩。

制动器工作时，磁场产生器产生强磁场，使磁粉膏内的磁粉颗粒迅速排列并形成结构坚固的磁链，从而使液压缸内的液压力转变为机械制动力矩。

制动器的制动力矩大小与磁场的强弱直接相关，即制动力矩随磁场的增强而增大。

制动器内的转子受到制动力矩的作用，逐渐减速并最终停止。

当不再需要制动时，液压缸内的压力减小，磁粉膏的黏度降低，转子恢复自由运动。

总之，磁粉制动器利用磁粉的流变特性，通过液压力将磁粉膏压紧以实现制动，从而达到控制转子运动的目的。

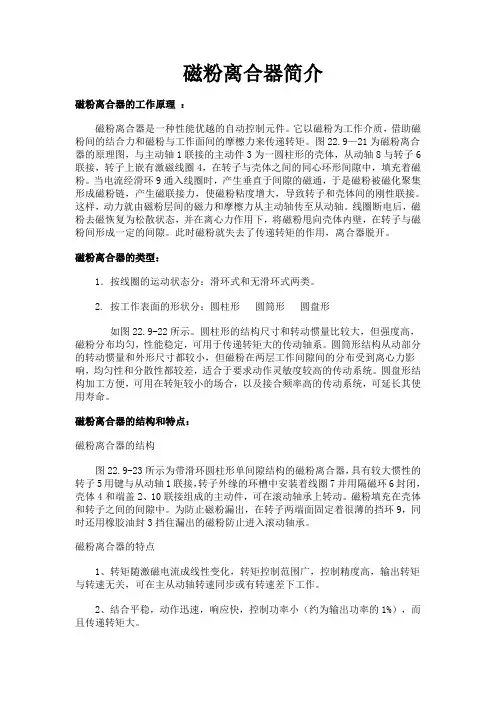

磁粉离合器简介磁粉离合器的工作原理：磁粉离合器是一种性能优越的自动控制元件。

它以磁粉为工作介质，借助磁粉间的结合力和磁粉与工作面间的摩檫力来传递转矩。

图22.9—21为磁粉离合器的原理图，与主动轴1联接的主动件3为一圆柱形的壳体，从动轴8与转子6联接，转子上嵌有激磁线圈4，在转子与壳体之间的同心环形间隙中，填充着磁粉。

当电流经滑环9通入线圈时，产生垂直于间隙的磁通，于是磁粉被磁化聚集形成磁粉链，产生磁联接力，使磁粉粘度增大，导致转子和壳体间的刚性联接。

这样，动力就由磁粉层间的磁力和摩檫力从主动轴传至从动轴。

线圈断电后，磁粉去磁恢复为松散状态，并在离心力作用下，将磁粉甩向壳体内壁，在转子与磁粉间形成一定的间隙。

此时磁粉就失去了传递转矩的作用，离合器脱开。

磁粉离合器的类型：1．按线圈的运动状态分：滑环式和无滑环式两类。

2. 按工作表面的形状分：圆柱形圆筒形圆盘形如图22.9-22所示。

圆柱形的结构尺寸和转动惯量比较大，但强度高，磁粉分布均匀，性能稳定，可用于传递转矩大的传动轴系。

圆筒形结构从动部分的转动惯量和外形尺寸都较小，但磁粉在两层工作间隙间的分布受到离心力影响，均匀性和分散性都较差，适合于要求动作灵敏度较高的传动系统。

圆盘形结构加工方便，可用在转矩较小的场合，以及接合频率高的传动系统，可延长其使用寿命。

磁粉离合器的结构和特点：磁粉离合器的结构图22.9-23所示为带滑环圆柱形单间隙结构的磁粉离合器，具有较大惯性的转子5用键与从动轴1联接，转子外缘的环槽中安装着线圈7并用隔磁环6封闭，壳体4和端盖2、10联接组成的主动件，可在滚动轴承上转动。

磁粉填充在壳体和转子之间的间隙中。

为防止磁粉漏出，在转子两端面固定着很薄的挡环9，同时还用橡胶油封3挡住漏出的磁粉防止进入滚动轴承。

磁粉离合器的特点1、转矩随激磁电流成线性变化，转矩控制范围广，控制精度高，输出转矩与转速无关，可在主从动轴转速同步或有转速差下工作。

磁粉制动器-总概况产品参数结构及工作原理磁粉离合器是由主动转子（输入轴）、从动转子（输出轴）、含激磁线圈的磁轭组成，三部分相对同心装配，形成了一个可以相对转动的整体，在主动转子和从动转子之间的环形空隙（工作腔）内填有高导磁性的合金磁粉。

激磁线圈无电流通过时，工作腔中的磁粉呈松散状态。

在主动转子所产生的离心力的作用下，磁粉被均匀地甩在主动转子的内壁上，主、从动转子之间无力的相互作用，磁粉离合器处于分离状态，没有转矩的传递。

激磁线圈有电流通过时，磁轭中产生工作磁通，工作腔中的磁粉沿磁通方向呈链状连接起来（形成磁粉链），磁粉离合器就是靠此时磁粉与磁粉、与工作面之间的摩擦力和磁粉链之间的抗剪力来传递转矩，磁粉离合器处于结合状态。

（见图1）切断电流时，磁通随激磁电流的消失而消失，磁粉在重力的作用下又重新处于松散状态，并在离心力的作用下，被甩在主动转子的内壁上，磁粉离合器又处于分离的状态。

磁粉制动器与磁粉离合器的原理相同，只要磁粉离合器的从动转子加以固定，就形成了磁粉制动器。

特性激磁电流与转矩呈线性关系如图3所示，传递的转矩与激磁电流基本成线性关系。

只要改变激磁电流的大小，便可在较大范围内控制转矩的大小。

一般情况下在5%－100%的额定转矩范围内，激磁电流与传递转矩基本成正比例线性关系。

稳定的滑差转矩当激磁电流保持不变时，其传递的转矩不受主动件从动件之间的转速差（滑差转速）影响，如图4所。

也就是说，静摩擦转矩与动摩擦转矩无差别，因此可以稳定地实现转矩恒定。

此特性应用于张力控制，用户只要调激磁电流便能准确地控制转矩，从而有效地控制卷料的张力。

防止由于滑差所致的发热现象通常连续滑动时摩擦部分免不了会发热，甚至烧毁。

但是本设备具备完备的散热装置，长时间运转也不会过于发热，而且使用寿命长。

应用范围：由于磁粉离合器/制动器具有以上特性，现已广泛就用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金以及其他相关卷取加工行业中收卷和放卷张力的控制。
