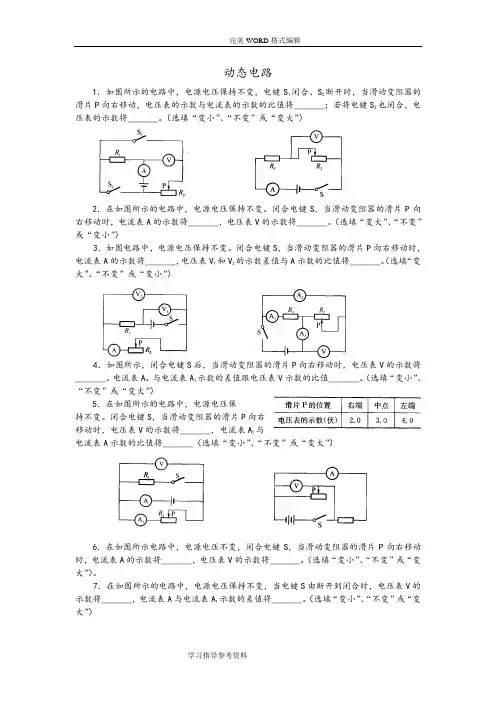

完美WORD格式编辑
学习指导参考资料 动态电路
1．如图所示的电路中，电源电压保持不变，电键S1闭合、S2断开时，当滑动变阻器的滑片P向右移动，电压表的示数与电流表的示数的比值将_______；若将电键S2也闭合，电压表的示数将_______。（选填“变小”、“不变”或“变大”）
2．在如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。（选填“变大”、“不变”或“变小”）
3．如图电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V1和V2的示数差值与A示数的比值将_______。（选填“变大”、“不变”或“变小”）
4．如图所示，闭合电键S后，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______。电流表A。与电流表A1示数的差值跟电压表V示数的比值_______。（选填“变小”、“不变”或“变大”）
5．在如图所示的电路中，电源电压保
持不变。闭合电键S，当滑动变阻器的滑片P向右
移动时，电压表V的示数将_______，电流表A1与
电流表A示数的比值将_______（选填“变小”、“不变”或“变大”）
6．在如图所示电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。（选填“变小”、“不变”或“变大”）。
7．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V的示数将_______，电流表A与电流表A1示数的差值将_______。（选填“变小”、“不变”或“变大”） 完美WORD格式编辑
动态电路
1．如图所示的电路中，电源电压保持不变，电键S1闭合、S2断开时，当滑动变阻器的滑片P向右移动，电压表的示数与电流表的示数的比值将_______；若将电键S2也闭合，电压表的示数将_______。（选填“变小”、“不变”或“变大”）
2．在如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。（选填“变大”、“不变”或“变小”）
3．如图电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V1和V2的示数差值与A示数的比值将_______。（选填“变大”、“不变”或“变小”）
4．如图所示，闭合电键S后，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______。电流表A。与电流表A1示数的差值跟电压表V示数的比值_______。（选填“变小”、“不变”或“变大”）
5．在如图所示的电路中，电源电压保
持不变。闭合电键S，当滑动变阻器的滑片P向右
移动时，电压表V的示数将_______，电流表A1与
电流表A示数的比值将_______（选填“变小”、“不变”或“变大”）
6．在如图所示电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。（选填“变小”、“不变”或“变大”）。
7．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V的示数将_______，电流表A与电流表A1示数的差值将_______。（选填“变小”、“不变”或“变大”）
8．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V2的示数将_______，电压表V1与电流表A示数的比值将_______。（选填“变小”、“不变”或“变大”）
1

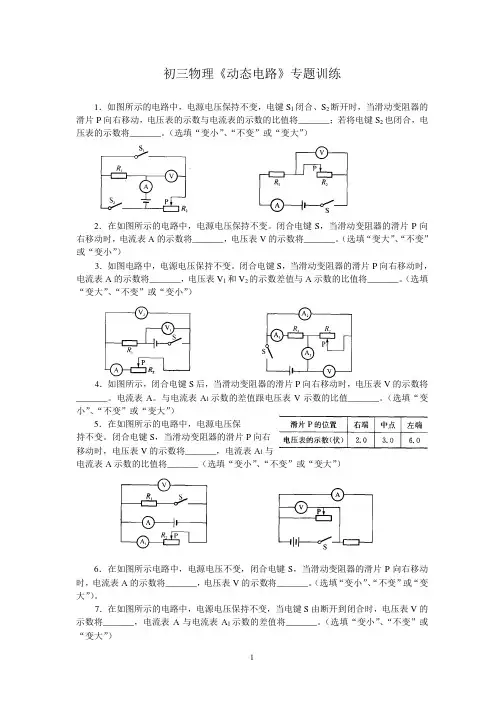

初三物理《动态电路》专题训练
1．如图所示的电路中，电源电压保持不变，电键S
1闭合、S
2断开时，当滑动变阻器的
滑片P向右移动，电压表的示数与电流表的示数的比值将_______；若将电键S
2也闭合，电压表的示数将_______。（选填“变小”、“不变”或“变大”）
2．在如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向
右移动时，电流表A的示数将_______，电压表V的示数将_______。（选填“变大”、“不变”
或“变小”）
3．如图电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，
电流表A的示数将_______，电压表V
1和V
2的示数差值与A示数的比值将_______。（选填
“变大”、“不变”或“变小”）
4．如图所示，闭合电键S后，当滑动变阻器的滑片P向右移动时，电压表V的示数将
_______。电流表A。与电流表A
1示数的差值跟电压表V示数的比值_______。（选填“变
小”、“不变”或“变大”）
5．在如图所示的电路中，电源电压保
持不变。闭合电键S，当滑动变阻器的滑片P向右
移动时，电压表V的示数将_______，电流表A
1与
电流表A示数的比值将_______（选填“变小”、“不变”或“变大”）
6．在如图所示电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P向右移动
时，电流表A的示数将_______，电压表V的示数将_______。（选填“变小”、“不变”或“变
大”）。
7．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V的
示数将_______，电流表A与电流表A
1示数的差值将_______。（选填“变小”、“不变”或
“变大”）
2
8．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V
2
的示数将_______，电压表V
1与电流表A示数的比值将_______。（选填“变小”、“不变”
或“变大”）

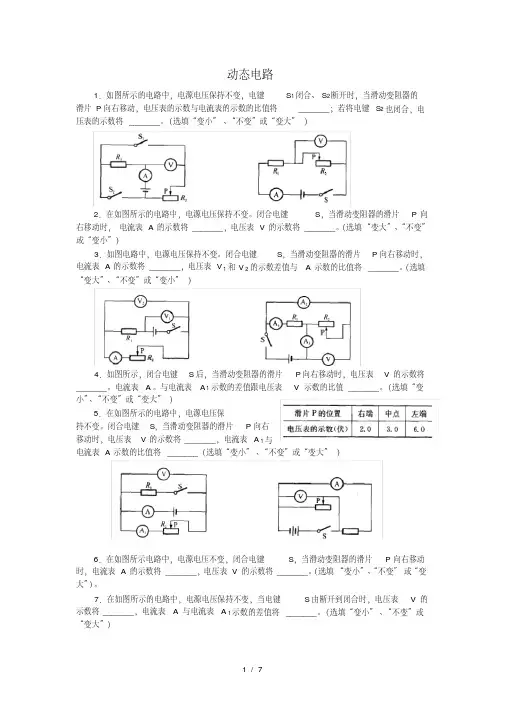

1 / 7 动态电路
1．如图所示的电路中，电源电压保持不变，电键S1闭合、S2断开时，当滑动变阻器的
滑片P向右移动，电压表的示数与电流表的示数的比值将_______；若将电键S2也闭合，电压表的示数将_______。（选填“变小”、“不变”或“变大”）
2．在如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向
右移动时，电流表A的示数将_______，电压表V的示数将_______。（选填“变大”、“不变”
或“变小”）
3．如图电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，
电流表A的示数将_______，电压表V1和V2的示数差值与A示数的比值将_______。（选填
“变大”、“不变”或“变小”）
4．如图所示，闭合电键S后，当滑动变阻器的滑片P向右移动时，电压表V的示数将
_______。电流表A。与电流表A1示数的差值跟电压表V示数的比值_______。（选填“变
小”、“不变”或“变大”）
5．在如图所示的电路中，电源电压保
持不变。闭合电键S，当滑动变阻器的滑片P向右
移动时，电压表V的示数将_______，电流表A1与
电流表A示数的比值将_______（选填“变小”、“不变”或“变大”）
6．在如图所示电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P向右移动
时，电流表A的示数将_______，电压表V的示数将_______。（选填“变小”、“不变”或“变
大”）。
7．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V的示数将_______，电流表A与电流表A1示数的差值将_______。（选填“变小”、“不变”或
“变大”）
2 / 7 8．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V2的示数将_______，电压表V1与电流表A示数的比值将_______。（选填“变小”、“不变”
或“变大”）
9．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电流表的示

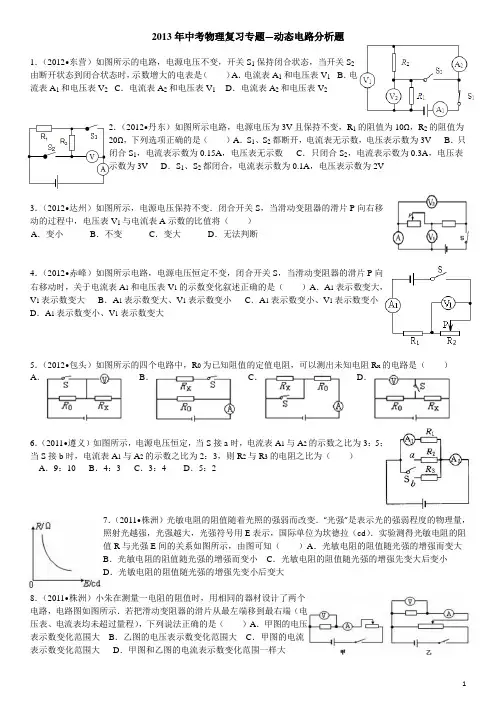

1 2013年中考物理复习专题—动态电路分析题
1．（2012•东营）如图所示的电路，电源电压不变，开关S1保持闭合状态，当开关S2由断开状态到闭合状态时，示数增大的电表是（ ）A．电流表A1和电压表V1 B．电流表A1和电压表V2 C．电流表A2和电压表V1 D．电流表A2和电压表V2
2．（2012•丹东）如图所示电路，电源电压为3V且保持不变，R1的阻值为10Ω，R2的阻值为20Ω，下列选项正确的是（ ）A．S1、S2都断开，电流表无示数，电压表示数为3V B．只闭合S1，电流表示数为0.15A，电压表无示数 C．只闭合S2，电流表示数为0.3A，电压表示数为3V D．S1、S2都闭合，电流表示数为0.1A，电压表示数为2V
3．（2012•达州）如图所示，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右移动的过程中，电压表V1与电流表A示数的比值将（ ）
A． 变小 B． 不变 C． 变大 D． 无法判断
4．（2012•赤峰）如图所示电路，电源电压恒定不变，闭合开关S，当滑动变阻器的滑片P向右移动时，关于电流表A1和电压表V1的示数变化叙述正确的是（ ）A．A1表示数变大，V1表示数变大 B．A1表示数变大、V1表示数变小 C．A1表示数变小、V1表示数变小
D．A1表示数变小、V1表示数变大
5．（2012•包头）如图所示的四个电路中，R0为已知阻值的定值电阻，可以测出未知电阻Rx的电路是（ ）
A．
B．
C．
D．
6．（2011•遵义）如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3：5；当S接b时，电流表A1与A2的示数之比为2：3，则R2与R3的电阻之比为（ ）
A．9：10 B．4：3 C．3：4 D．5：2
7．（2011•株洲）光敏电阻的阻值随着光照的强弱而改变．“光强”是表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉（cd）．实验测得光敏电阻的阻值R与光强E间的关系如图所示，由图可知（ ）A．光敏电阻的阻值随光强的增强而变大

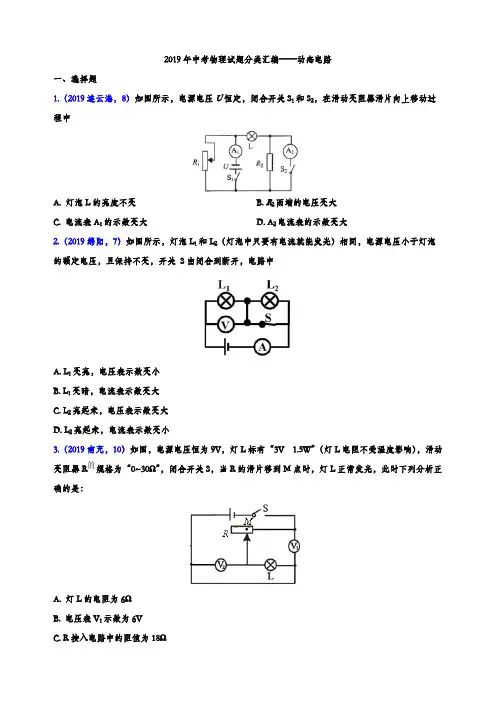

2019年中考物理试题分类汇编——动态电路
一、选择题
1.（2019连云港，8）如图所示，电源电压U恒定，闭合开关S1和S2，在滑动变阻器滑片向上移动过程中
A. 灯泡L的亮度不变B. R2两端的电压变大
C. 电流表A1的示数变大D. A2电流表的示数变大
2.（2019绵阳，7）如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡
的额定电压，且保持不变，开关 S由闭合到断开，电路中
A. L1变亮，电压表示数变小
B. L1变暗，电流表示数变大
C. L2亮起来，电压表示数变大
D. L2亮起来，电流表示数变小
3.（2019南充，10）如图，电源电压恒为9V，灯L标有“3V 1.5W”（灯L电阻不受温度影响），滑动
变阻器R的规格为“0~30Ω”，闭合开关S，当R的滑片移到M点时，灯L正常发光，此时下列分析正确的是：
A. 灯L的电阻为6Ω
B. 电压表V1示数为6V
C. R接入电路中的阻值为18ΩD. 电路消耗的总功率为4.5W4.（2019阜新，10）如图所示电路，电源电压为9V且保持不变，闭合开关后，当滑片P在右端时，电
流表示数为0.3A，滑动变阻器消耗功率为1.8W，当滑片P移至中点时，电压表示数变化了2V，小灯
泡恰好正常发光，下列说法正确的是（ ）
A．滑动变阻器的最大阻值为18Ω
B．滑片在右端时，灯泡的功率为0.9W
C．灯泡正常发光时的功率为2W
D．灯泡正常发光时的电阻为12.5Ω
5.（2019德阳，4）如图所示的电路，电源电压保持不变，R为定值电阻。下列说法正确的是
A. 开关闭合前，电压表和电流表均无示数
B. 开关闭合后，滑片P向右移动的过程中，电压表的示数变小
C. 开关闭合后，滑片P向右移动的过程中，R的功率变大
D. 开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小
6.（2019巴中，16）如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，

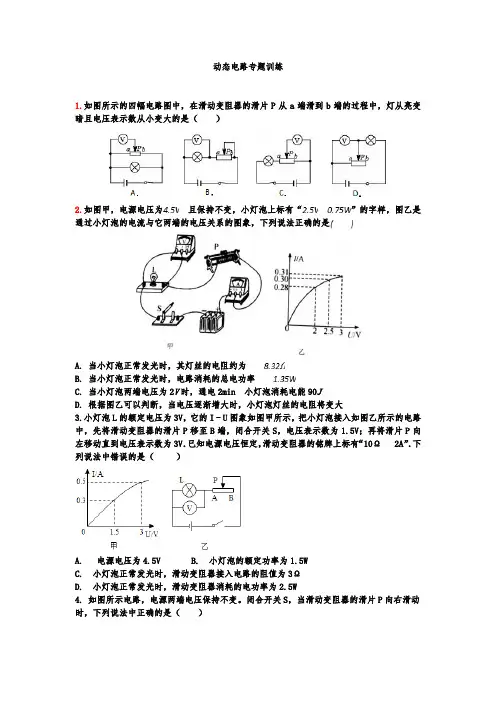

动态电路专题训练
1.如图所示的四幅电路图中，在滑动变阻器的滑片P从a端滑到b端的过程中，灯从亮变暗且电压表示数从小变大的是（ ）
2.如图甲，电源电压为 且保持不变，小灯泡上标有“ ”的字样，图乙是通过小灯泡的电流与它两端的电压关系的图象，下列说法正确的是
A. 当小灯泡正常发光时，其灯丝的电阻约为
B. 当小灯泡正常发光时，电路消耗的总电功率
C. 当小灯泡两端电压为2V时，通电2min 小灯泡消耗电能90J
D. 根据图乙可以判断，当电压逐渐增大时，小灯泡灯丝的电阻将变大
3.小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω 2A”．下列说法中错误的是（ ）
A. 电源电压为4.5V B. 小灯泡的额定功率为1.5W
C. 小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
D. 小灯泡正常发光时，滑动变阻器消耗的电功率为2.5W
4. 如图所示电路，电源两端电压保持不变。闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法中正确的是（ ）
A. 电压表V1示数和电流表A示数的比值变小B. 电压表V2示数和电流表A示数的比值变小
C. 电压表V1示数变化量和电流表A示数变化量的比值变大
D. 电压表V2示数变化量和电流表A示数变化量的比值变大。
5.如图所示电路中，在左右移动滑动变阻器滑片的过程中，下列判断错误的是（ ）
A．电流表示数保持不变
B．电压表V1示数与电流表A示数比值保持不变
C．电压表V1示数与电压表V2示数之和保持不变
D．定值电阻R1消耗的功率保持不变
6.如图所示，一个标有“6V，3.6W”字样的小灯泡L和最大阻值为50Ω的滑动变阻器R串联后接在电源电压U恒为6V的电路中，设灯泡电阻不变，则下列判断不正确的是（ ）
. .
.. . 动态电路

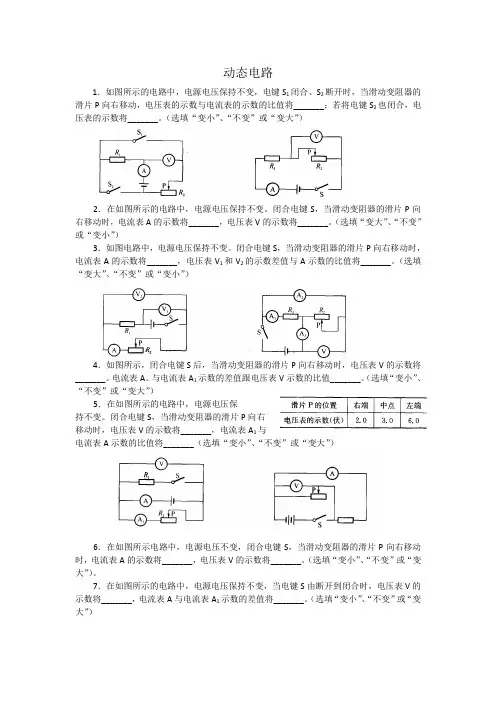

1．如图所示的电路中，电源电压保持不变，电键S1闭合、S2断开时，当滑动变阻器的滑片P向右移动，电压表的示数与电流表的示数的比值将_______；若将电键S2也闭合，电压表的示数将_______。（选填“变小”、“不变”或“变大”）
2．在如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。（选填“变大”、“不变”或“变小”）
3．如图电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V1和V2的示数差值与A示数的比值将_______。（选填“变大”、“不变”或“变小”）
4．如图所示，闭合电键S后，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______。电流表A。与电流表A1示数的差值跟电压表V示数的比值_______。（选填“变小”、“不变”或“变大”）
5．在如图所示的电路中，电源电压保
持不变。闭合电键S，当滑动变阻器的滑片P向右
移动时，电压表V的示数将_______，电流表A1与
电流表A示数的比值将_______（选填“变小”、“不变”或“变大”）
6．在如图所示电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。（选填“变小”、“不变”或“变大”）。
7．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V的示数将_______，电流表A与电流表A1示数的差值将_______。（选填“变小”、“不变”或“变大”） . .
1
动态电路

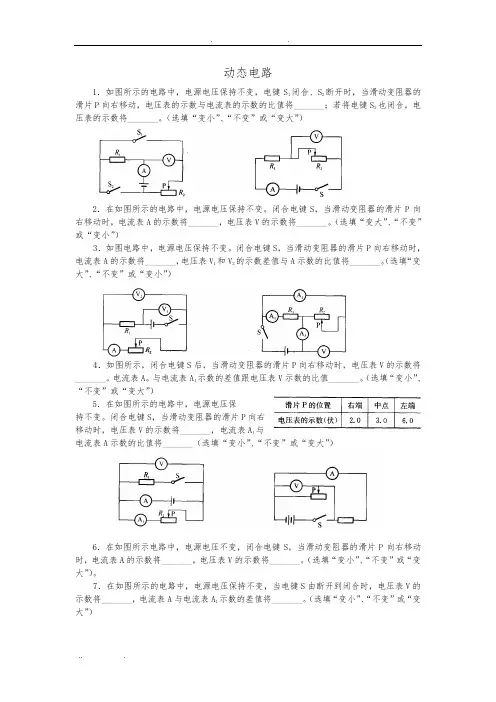

1．如图所示的电路中，电源电压保持不变，电键S1闭合、S2断开时，当滑动变阻器的滑片P向右移动，电压表的示数与电流表的示数的比值将_______；若将电键S2也闭合，电压表的示数将_______。（选填“变小”、“不变”或“变大”）
2．在如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。（选填“变大”、“不变”或“变小”）
3．如图电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V1和V2的示数差值与A示数的比值将_______。（选填“变大”、“不变”或“变小”）
4．如图所示，闭合电键S后，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______。电流表A。与电流表A1示数的差值跟电压表V示数的比值_______。（选填“变小”、“不变”或“变大”）
5．在如图所示的电路中，电源电压保
持不变。闭合电键S，当滑动变阻器的滑片P向右
移动时，电压表V的示数将_______，电流表A1与
电流表A示数的比值将_______（选填“变小”、“不变”或“变大”）
6．在如图所示电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。（选填“变小”、“不变”或“变大”）。
7．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V的示数将_______，电流表A与电流表A1示数的差值将_______。（选填“变小”、“不变”或“变大”） 2
8．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V2的示数将_______，电压表V1与电流表A示数的比值将_______。（选填“变小”、“不变”或“变大”）

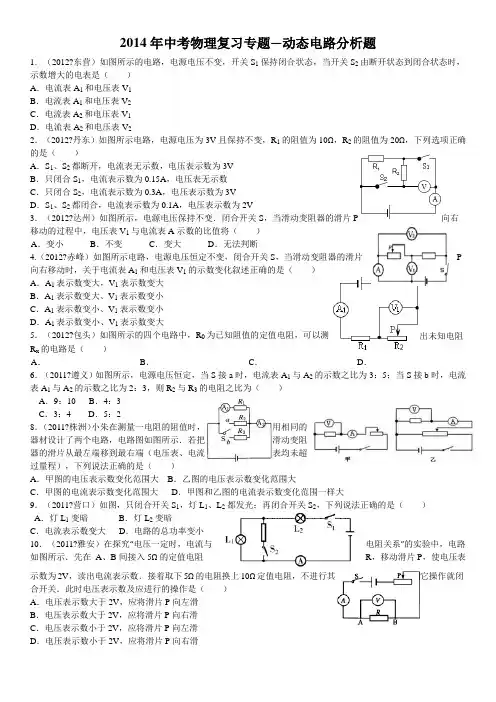

2014年中考物理复习专题—动态电路分析题
1．（2012?东营）如图所示的电路，电源电压不变，开关S1保持闭合状态，当开关S2由断开状态到闭合状态时，示数增大的电表是（ ）
A．电流表A1和电压表V1
B．电流表A1和电压表V2
C．电流表A2和电压表V1
D．电流表A2和电压表V2
2．（2012?丹东）如图所示电路，电源电压为3V且保持不变，R1的阻值为10Ω，R2的阻值为20Ω，下列选项正确的是（ ）
A．S1、S2都断开，电流表无示数，电压表示数为3V
B．只闭合S1，电流表示数为0.15A，电压表无示数
C．只闭合S2，电流表示数为0.3A，电压表示数为3V
D．S1、S2都闭合，电流表示数为0.1A，电压表示数为2V
3．（2012?达州）如图所示，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右移动的过程中，电压表V1与电流表A示数的比值将（ ）
A． 变小 B． 不变 C． 变大 D． 无法判断
4.（2012?赤峰）如图所示电路，电源电压恒定不变，闭合开关S，当滑动变阻器的滑片P向右移动时，关于电流表A1和电压表V1的示数变化叙述正确的是（ ）
A．A1表示数变大，V1表示数变大
B．A1表示数变大、V1表示数变小
C．A1表示数变小、V1表示数变小
D．A1表示数变小、V1表示数变大
5．（2012?包头）如图所示的四个电路中，R0为已知阻值的定值电阻，可以测出未知电阻Rx的电路是（ ）
A． B． C． D．
6．（2011?遵义）如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3：5；当S接b时，电流表A1与A2的示数之比为2：3，则R2与R3的电阻之比为（ ）
A．9：10 B．4：3
C．3：4 D．5：2
8．（2011?株洲）小朱在测量一电阻的阻值时，用相同的器材设计了两个电路，电路图如图所示．若把滑动变阻器的滑片从最左端移到最右端（电压表、电流表均未超过量程），下列说法正确的是（ ）

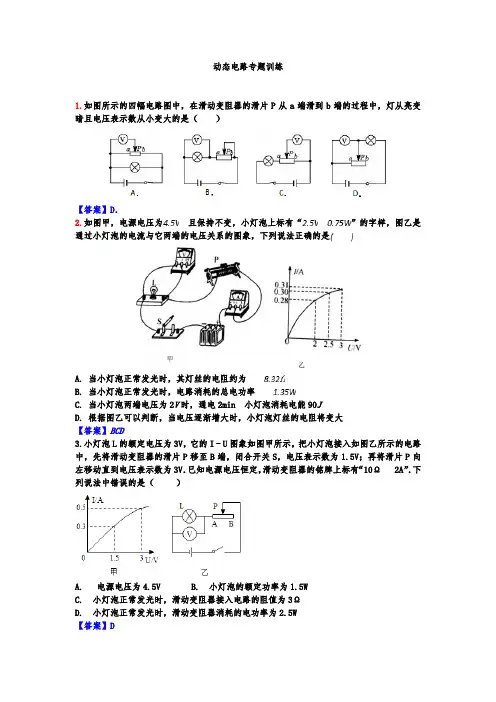

动态电路专题训练
1.如图所示的四幅电路图中，在滑动变阻器的滑片P从a端滑到b端的过程中，灯从亮变暗且电压表示数从小变大的是（ ）
【答案】D．
2.如图甲，电源电压为 且保持不变，小灯泡上标有“ ”的字样，图乙是通过小灯泡的电流与它两端的电压关系的图象，下列说法正确的是
A. 当小灯泡正常发光时，其灯丝的电阻约为
B. 当小灯泡正常发光时，电路消耗的总电功率
C. 当小灯泡两端电压为2V时，通电2min 小灯泡消耗电能90J
D. 根据图乙可以判断，当电压逐渐增大时，小灯泡灯丝的电阻将变大
【答案】BCD
3.小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω 2A”．下列说法中错误的是（ ）
A. 电源电压为4.5V B. 小灯泡的额定功率为1.5W
C. 小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
D. 小灯泡正常发光时，滑动变阻器消耗的电功率为2.5W
【答案】D 4. 如图所示电路，电源两端电压保持不变。闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法中正确的是（ ）
A. 电压表V1示数和电流表A示数的比值变小B. 电压表V2示数和电流表A示数的比值变小
C. 电压表V1示数变化量和电流表A示数变化量的比值变大
D. 电压表V2示数变化量和电流表A示数变化量的比值变大。
【答案】D
5.如图所示电路中，在左右移动滑动变阻器滑片的过程中，下列判断错误的是（ ）
A．电流表示数保持不变
B．电压表V1示数与电流表A示数比值保持不变
C．电压表V1示数与电压表V2示数之和保持不变
D．定值电阻R1消耗的功率保持不变
【答案】B。
6.如图所示，一个标有“6V，3.6W”字样的小灯泡L和最大阻值为50Ω的滑动变阻器R串联后接在电源电压U恒为6V的电路中，设灯泡电阻不变，则下列判断不正确的是（ ）
1．如图所示，电源电压保持不变，闭合开关S1、S2，电压表示数为6V，电流表示数为0.6A，断开S2后，电压表示数变为2V，则R2的电阻和电源电压分别是
A．10Ω、9V B．20Ω、6V C．20Ω、9V D．10Ω、6V
2．如图所示是气体酒精浓度测试仪原理图，用于现场测试司机是否酒肟驾车。其中电源电压保持不变，R为定值电阻，R′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大渐减小．若某次测试中电流表示数较大，则说明
A．气体的酒精浓度较大，R′阻值较小 B．气体的酒精浓度较大，R′阻值较大
C．气体的酒精浓度较小，R′阻筑较小 D．气体的酒精浓度较小，R′阻值较大
3．从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图。图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，那么测试仪的
A．电压表示数不变 B．电压表示数越大
C．通过传感器的电流越小 D．传感器两端的电压越大
4．如上图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中
A．灯泡L1变亮、L2亮度不变 B．灯泡L1变亮、L2变暗
C．灯泡L1亮度不变、L2变亮 D．灯泡L1变暗、L2变亮
5．如图所示的电路，电源电压不变，当开关S1、S2都闭合，电流表的示数为0.5A，电压表的示数12V；断开电路后，将电压表、电流表的位置互换，S1断开、S2闭合，电流表的0.3A。则
A．R1=16Ω B．R1=40Ω C． R2=16Ω D．R2=24Ω
6．如图所示的电路中，电源电压为3V。闭合开关，滑动变阻器R1的滑片P向右移动的过程中，电压表的示数 （选填“变大”或“变小”）。当滑动变阻器R1的滑片P移到某一位置时，电压表的示数为0.6V，电流表的示数为0.2A，则R2的阻值为 Ω。
2019年中考物理试题专题训练——开关型动态电路专题
1．（2019青海，11）如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光，则断开开关S2时（）
A．电流表示数变大，灯L变亮
B．电压表示数变大，灯L的实际功率变小C．电流表示数变小，灯L仍然正常发光
D．电压表示数不变，电路的总功率变大2.（2019攀枝花，12）如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表
示数为U2．已知R1：R2=2：1，则（）
3.（2019安顺，12）图为电热水器的简化电路，它有加热和保温功能，R1和R2是两根电热
丝，S为温控开关，1、2为开关的两个触点，当水温低于某个下限温度或高于某个上限温度
时，S在两个触点间自动切换，使水温维持在设定的范围，已知热水器的加热功率为400W，
保温功率为100W（忽略温度对电阻的影响），则电路中R2＝Ω．在使用过程中，若热水器连续工作10min消耗电能1.2×105J，此过程中热水器的保温工作时间是s。
4.（2019达州，19）如图所示，电源电压保持不变，R1、R2、R3均为定值电阻，R1：R2＝2：
3，S为单刀双掷开关。当S接到1时，电流表的示数为0.4A，R1消耗的功率为P1，此时R3消耗的功率为1.6W；当S接到2时，R2消耗的功率为P2，已知P1：P2＝32：27．则电源电
压为V，R1为Ω，R3为Ω．
5.（2019南京，18）如图所示，电源电压恒定，R1、R2为定值电阻，R2＝20Ω，灯泡L标有
“6V 3W”字样。（1）当S、S1、S2都闭合时，灯泡L正常发光，电流表示数为A，电路消耗的总功率为W；
（2）当S闭合，S1、S2断开时，电压表示数为2V，则R1的阻值为Ω，通电1minR1产生的热量为J。
6．（2019锦州，17）在研究并联电路电流特点时，按如图所示电路图连接好电路。闭合开关S和S1，观察电表示数，再闭合开关S2，示数保持不变的电流表是（电源电压不
1 动态电路

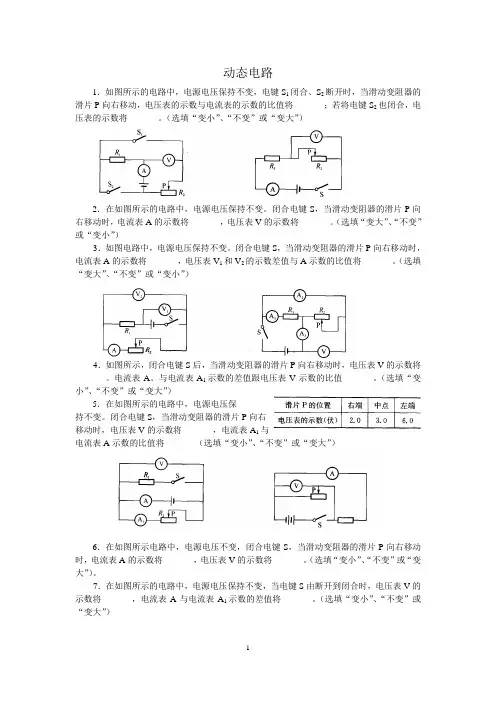

1．如图所示的电路中，电源电压保持不变，电键S1闭合、S2断开时，当滑动变阻器的滑片P向右移动，电压表的示数与电流表的示数的比值将_______；若将电键S2也闭合，电压表的示数将_______。（选填“变小”、“不变”或“变大”）
2．在如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。（选填“变大”、“不变”或“变小”）
3．如图电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V1和V2的示数差值与A示数的比值将_______。（选填“变大”、“不变”或“变小”）
4．如图所示，闭合电键S后，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______。电流表A。与电流表A1示数的差值跟电压表V示数的比值_______。（选填“变小”、“不变”或“变大”）
5．在如图所示的电路中，电源电压保
持不变。闭合电键S，当滑动变阻器的滑片P向右
移动时，电压表V的示数将_______，电流表A1与
电流表A示数的比值将_______（选填“变小”、“不变”或“变大”）
6．在如图所示电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。（选填“变小”、“不变”或“变大”）。
7．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V的示数将_______，电流表A与电流表A1示数的差值将_______。（选填“变小”、“不变”或“变大”）
8．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V2的示数将_______，电压表V1与电流表A示数的比值将_______。（选填“变小”、“不变”或“变大”）
1
动态电路
1．如图所示的电路中，电源电压保持不变，电键S1闭合、S2断开时，当滑动变阻器的滑片P向右移动，电压表的示数与电流表的示数的比值将_______；若将电键S2也闭合，电压表的示数将_______。（选填“变小”、“不变”或“变大”）
2．在如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。（选填“变大”、“不变”或“变小”）
3．如图电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V1和V2的示数差值与A示数的比值将_______。（选填“变大”、“不变”或“变小”）
4．如图所示，闭合电键S后，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______。电流表A。与电流表A1示数的差值跟电压表V示数的比值_______。（选填“变小”、“不变”或“变大”）
5．在如图所示的电路中，电源电压保
持不变。闭合电键S，当滑动变阻器的滑片P向右
移动时，电压表V的示数将_______，电流表A1与
电流表A示数的比值将_______（选填“变小”、“不变”或“变大”）
6．在如图所示电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。（选填“变小”、“不变”或“变大”）。
7．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V的示数将_______，电流表A与电流表A1示数的差值将_______。（选填“变小”、“不变”或“变大”） 2
8．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V2的示数将_______，电压表V1与电流表A示数的比值将_______。（选填“变小”、“不变”或“变大”）
1
2014年中考物理复习专题—动态电路分析题
1．（2012•东营）如图所示的电路，电源电压不变，开关S1保持闭合状态，当开关S2由断开状态到闭合状态时，示数增大的电表是（ ）
A．电流表A1和电压表V1
B．电流表A1和电压表V2
C．电流表A2和电压表V1
D．电流表A2和电压表V2
2．（2012•丹东）如图所示电路，电源电压为3V且保持不变，R1的阻值为10Ω，R2的阻值为20Ω，下列选项正确的是（ ）
A．S1、S2都断开，电流表无示数，电压表示数为3V
B．只闭合S1，电流表示数为0.15A，电压表无示数
C．只闭合S2，电流表示数为0.3A，电压表示数为3V
D．S1、S2都闭合，电流表示数为0.1A，电压表示数为2V
3．（2012•达州）如图所示，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右移动的过程中，电压表V1与电流表A示数的比值将（ ）
A． 变小 B． 不变 C． 变大 D． 无法判断
4.（2012•赤峰）如图所示电路，电源电压恒定不变，闭合开关S，当滑动变阻器的滑片P向右移动时，关于电流表A1和电压表V1的示数变化叙述正确的是（
）
A．A1表示数变大，V1表示数变大
B．A1表示数变大、V1表示数变小
C．A1表示数变小、V1表示数变小
D．A1表示数变小、V1表示数变大
5．（2012•包头）如图所示的四个电路中，R0为已知阻值的定值电阻，可以测出未知电阻Rx的电路是（ ）
A．
B．
C．
D．
6．（2011•遵义）如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3：5；当S接b时，电流表A1与A2的示数之比为2：3，则R2与R3的电阻之比为（ ）
A．9：10 B．4：3
C．3：4 D．5：2
8．（2011•株洲）小朱在测量一电阻的阻值时，用相同的器材设计了两个电路，电路图如图所示．若把滑动变阻器的滑片从最左端移到最右端（电压表、电流表均未超过量程），下列说法正确的是（ ）
第 1 页 共 29 页 中考物理《动态电路》专题训练（附带答案）
类型一 变阻器型动态电路
1.如图所示的电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片向右滑动时，灯泡L1和L2的亮度的变化是（ ）
A．L1、L2都变亮 B．L1、L2都变暗
C．L1变亮，L2变暗 D．L1变亮，L2的亮度不变
2.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片向右移动时，电表示数保持不变的是（ ）
A．A1和V B．A和V C．只有V D．只有A1
3.如图所示的电路中，电源两端电压保持不变，R1为定值电阻。开关S闭合后，在滑动变阻器R2的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电压表V1的示数变大 B．电流表A的示数变大
C．电压表V2的示数变大 D．电路消耗的总功率变大
4.如图所示电路中电源电压不变，灯L标有“2.5V 1.25W”字样（假设灯丝电阻不变），电流表量程为“0～第 2 页 共 29 页 0.6A”，电压表量程为“0～3V”，滑动变阻器规格为“10Ω 1A”。闭合开关S，移动变阻器的滑片，当灯泡正常发光时电压表的示数为2V。在不损坏电路元件的情况下，下列说法中正确的是（ ）
A．电源电压为4.5V
B．该电路的最大功率是2.7W
C．当电流表示数为0.4A时，滑动变阻器消耗的电功率为1W
D．滑动变阻器允许连入电路的阻值范围为4～10Ω
5.如图1所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图象如图2所示，则下列判断正确的是（ ）
A．图线甲是电阻R1的“U﹣I”关系图象
B．滑动变阻器R2的最大阻值为49Ω
C．电阻R1的最大功率为14.4W
D．同一时刻，电阻R1的功率始终大于R2的功率
6.如图，电源电压不变，滑动变阻器滑片P从最左端滑到最右端，电压表示数变化了4V，定值电阻R的电功率变化范围为1.6﹣3.6W，则滑片P在最左端时的电流与在最右端时的电流之比为
，滑动变阻器的最大阻值为 Ω。 第 3 页 共 29 页
7.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光。甲、乙两电路中的总电流之比I1：I2＝
，电路的总功率之比P甲：P乙＝
.
8.如图甲所示，电源电压保持不变，小灯泡L正常发光时的电阻为10Ω，闭合开关S，调节滑动变阻器的滑片P从a端滑至b端的过程中，电流表示数与两电压表示数的关系图象如图乙所示。求：
（1）小灯泡的额定功率和定值电阻R0的阻值；
（2）滑动变阻器的最大阻值；
（3）电路总功率的最大值和最小值。
9.用毫安表测电阻可以用如图甲所示的电路测量电阻，a、b为接线柱。已知电源电压恒为U，毫安表量程第 4 页 共 29 页 为Ig、内阻为Rg。
（1）用导线将a、b直接连起来，移动滑动变阻器R1的滑片P，使毫安表指针正好偏转到满刻度Ig，Ig处就可以标为“0Ω”，求出此时滑动变阻器接入电路中的阻值R1。
（2）保持滑动变阻器R1接入电路中的阻值不变，在a、b间接入被测电阻Rx，推导出毫安表的示数I与Rx的关系式。
（3）若U＝1.5V，Ig＝10mA，图乙毫安表的表盘上已经标出了0Ω的位置，请在图乙中标出150Ω、1100Ω的位置。
10.某种家用电热加湿器相关参数、电路简化图如图所示。电热器的电热丝浸没在加热仓的水中产生热量，使加热仓中的水沸腾变成水蒸气喷出，增加环境湿度。当加热仓中的水减少到一定程度时，自动阀门智能打开，水由储水箱进入到加热仓中。
（1）当气雾调节器R2的滑片移到最左边时，加湿器以最大运行功率工作，求电热丝R1的电阻值。
（2）如果加热仓内冷水的温度为20℃，用最大运行功率工作，经过5min36s，水沸腾产生蒸气，求加热仓中水的质量。[c水＝4.2×103J/（kg•℃），电热丝R1产生的热量全吸收，环境为1标准大气压]
（3）当滑片移到最右端时，气雾调节器R2的阻值为790Ω，加湿器以最低气雾量工作，求此时电热丝R1第 5 页 共 29 页 的电功率是多少瓦？24小时R1消耗多少度电？（计算结果保留一位小数）
类型二 多开关型动态电路
1.某建筑工地需要架设临时供电线路，实现照明和电加热功能。其简化电路如图所示，供电处电压U不变，从供电处到工地用长导线（有电阻）连接。闭合开关S1、S2时，加热器和照明灯同时工作。断开S2后与断开S2前相比较，则（ ）
A．照明灯亮度不变
B．照明灯亮度变弱
C．长导线上消耗的电能增加
D．整个供电线路消耗的电功率变小
2.在图中R1、R2、R3为定值电阻，R1＝2R2．现有一个稳压电源（电压未知），当把该电源接在A、C两个接线端，开关S1、S2断开时，电压表的示数为1V；当把该电源接在B、D两个接线端，闭合开关S1，断开开关S2时，电流表A1示数如图甲所示。该电源仍接在B、D两个接线端，闭合开关S2，断开开关S1时，电流表A2示数如图乙所示，已知稳压电源不超过8V，两个电流表量程的选择不同。则下列选项正确的是（ ） 第 6 页 共 29 页
A．当把该电源接在A、C两个接线端、开关S1、S2断开时，三个电阻串联
B．电源电压为6V
C．R1：R3＝5：3
D．当把该电源接在A、D两个接线端、开关S1、S2闭合时，电阻总功率为6.84W
3.在如图的电路中，电源两端的电压U保持不变，只闭合开关S1，当滑动变阻R3的滑片P滑至最左端，滑动变阻器R2的滑片P′滑至最下端时，电阻R2消耗的电功P0＝8W，再将滑动变阻器R3的滑片P滑至最右端，滑动变阻器R2的滑片P′滑至最上端电压表V1的示数为U1，V2的示数为U2，U1：U2＝1：4．只闭合开关S1和S3，R2置于最大阻值处，电路消耗的总功率为P1；只闭合开关S1和S2，电路消耗的总功率为P2，P1：P2＝1：2，则下列判断正确的是（ ）
A．电阻R1与滑动变阻器R2的最大阻值之比为 2：1
B．闭合S1，P置于R3的最左端，P′置于R2的最下端时，电路的总功率为16W
C．只闭合S1，P置于R3的最左端，当P′分别置于R2的最下端和中点时，电压表V1的示数之比 2：3
D．若因操作不当使R2 断路，在保证电路安全的前提下闭合所有开关，电路的总功率最小值是40W
4.如图所示，甲图为某小灯泡L和某电阻R的电流随电压变化的图象，则R的阻值为 Ω；将L和R连成图乙电路，闭合开关S、S1，当电流表的示数为0.35A时，灯L的电阻值为 Ω。 第 7 页 共 29 页
5.如图所示电路中，电源电压恒定。当开关S1断开，S2、S3闭合，测得电流表读数为0.3A．当开关S1、S2闭合，S3断开时，由于电阻R1、R2中有一个电阻出现故障
电流表读数为0.2A，电压表读数为3V。
（1）要使两电阻串联，应只闭合开关 。
（2）电源电压为 V，电路中出现的故障是 。
（3）排除故障后，当开关S1、S2闭合，S3断开时，电流表的读数为 A，电阻R1的阻值为 Ω。
6.如图所示，电源电压为12V，且保持不变，定值电阻R1为24Ω，小灯泡上标有“6V 3W”字样，灯丝电阻不随温度改变。
（1）求灯泡的电阻。
（2）求当S、S1、S2都闭合时，R1的电功率。
（3）当只闭合S，断开S1，S2，滑动变阻器滑片P移至中点时，小灯泡恰好正常发光，求滑动变阻器的最大阻值。 第 8 页 共 29 页
7.一个标有“3V 3W”小灯泡L（灯丝电阻不随温度变化），滑动变阻器（0～6Ω），电流表A连接成如图所示的电路，滑片P正处在滑动变阻器正中间O点位置，电源电压恒定。
（1）闭合S1、S2、S3，断开S4，电流表的读数为2.0A，求此时灯泡实际消耗的电功率；
（2）闭合S1，断开S2、S3、S4，求此时电流表A的读数；
（3）闭合S1、S3、S4，断开S2，将滑片P由O滑到a点过程中，电流表A的读数最大值为2.25A，求滑动变阻器Oa之间的电阻值，并求出电流表读数为2.25A时，滑动变阻器消耗的总功率。
8.某电加热器简化电路如图所示，R1、R2为发热电阻，1、2、3、4为触点，S为旋转型开关，实现关、低、高挡的转换。高温挡的功率为1100W，低温挡时R1的功率为44W。求：
（1）当旋转型开关与触点3、4接触时，电加热器处于 （选填“关”、“低温挡”或“高温挡”）；
（2）在该电加热器的电热槽中装质量为500g、初温为12℃的水，用高温挡正常加热至沸腾，若此过程中发热电阻产生的热量全部被水吸收，则需要加热多长时间？（电热槽内气压为标准大气压，c水＝4.2×103J/（kg•℃）
（3）低温挡时R2的功率。 第 9 页 共 29 页
9.某一天晚上睡觉前，小兰同学用有预约功能的电饭煲为家人第二天早餐煲粥。小兰将大米等食材放入电饭煲内，晚上11点接通了电饭煲电路并断开家里所有用电器，经过了待机、加热、保温三个过程，7点起床断开了电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，已知这一晚电饭煲接入电路中仅在待机状态下小兰家的电能表（如图乙所示）就闪烁了480imp，电饭煲加热和保温部分基本电路原理如图丙所示，R1与R2电阻之和是275Ω，求：
（1）待机状态下电饭煲消耗了多少电能？
（2）R2的阻值。
（3）若整个过程电饭煲消耗电能共1.4kW•h，求保温时间。
10.如图甲所示的是小明家的一款电火锅,其有高、中、低三个加热挡位可调,简化电路图如图乙所示,其内部有两个阻值相同的电阻R0,开关S2可选择接通a或b接线柱。
(1)当开关S1断开,S2接通a接线柱时,电火锅处于 挡位。
(2)小明观察铭牌后得知电火锅的低挡功率为1100 W,求R0的阻值。
