初三物理《动态电路》专题训练(含答案)

动态电路计算专题1.在如图甲电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。

在滑片P从最右端向最左端滑动过程中，电压表与电流表的示数变化关系如图乙。

则下列说法正确的是（）A. 电源电压为5VB. R0消耗的最小功率为0.4WC. 定值电阻R0为8ΩD. 滑片P在中点时，电流为0.4A2.如图甲是身高测量仪，体检者站在绝缘平台上，能自动显示身高，电路原理如图乙。

R0为定值电阻，滑动变阻器R的滑片P随身高的增高而上滑。

下列有关分析，正确的是（）A. 电流表示数显示身高，身高越高示数越大B. 电压表示数显示身高，身高越高示数越大C. 身高越高，R0消耗的电功率越小D. 身高越高，电路消耗的总功率越大3.如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从b端滑到a端的过程中，R2消耗的电功率P与通过的电流I的关系如图乙所示，下列说法正确的是（）A. 电源电压为6VB. R1的阻值为20ΩC. R2的最大阻值为40ΩD. 滑片在a端时，1min内R1消耗的电能为2160J4.“模拟调光灯”的电路如图甲，电源电压4.5V，电压表量程“ 0~3V”，电流表量程“0~0.6A”，滑动变阻器（20Ω 1A），灯泡L标有“2.5V 1.25W”，调节滑动变阻器测得多组数据，作出U−I图线如图乙，下列判断正确的是()A.随电压的增加，小灯泡的电阻减小B. 电路中最小电流是0.18AC. 灯泡正常发光时，电路的总功率是2.25WD. 灯泡正常发光时，滑动变阻器接入电路的阻值是10Ω5.在图的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U和△I．下列分析正确的是（）A.ΔUΔI 变大 B. ΔUΔI变小C. ΔUΔI 不变 D. ΔUΔI先变小后变大6.如图甲，电源电压保持不变，闭合开关S，变阻器滑片从a端滑到b端的过程中，电流表示数I与电压表示数U的关系图像如图乙所示｡以下分析错误的是（）A. 电源电压是3VB. R1的电阻值是10ΩC. R2的最大电阻值是20ΩD. 当滑片P移到中点时，电阻R1工作10s消耗4J的电能7.小张在研究小灯泡电阻的实验中连成了如图甲所示的电路，灯L标有“6V3W”字样，电源电压保持不变。

中考物理《动态电路》专题训练（附带答案）类型一变阻器型动态电路1.如图所示的电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片向右滑动时，灯泡L1和L2的亮度的变化是（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变亮，L2的亮度不变2.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片向右移动时，电表示数保持不变的是（）A．A1和V B．A和V C．只有V D．只有A13.如图所示的电路中，电源两端电压保持不变，R1为定值电阻。

开关S闭合后，在滑动变阻器R2的滑片P 向右移动的过程中，下列说法正确的是（）A．电压表V1的示数变大B．电流表A的示数变大C．电压表V2的示数变大D．电路消耗的总功率变大4.如图所示电路中电源电压不变，灯L标有“2.5V 1.25W”字样（假设灯丝电阻不变），电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器规格为“10Ω 1A”。

闭合开关S，移动变阻器的滑片，当灯泡正常发光时电压表的示数为2V。

在不损坏电路元件的情况下，下列说法中正确的是（）A．电源电压为4.5VB．该电路的最大功率是2.7WC．当电流表示数为0.4A时，滑动变阻器消耗的电功率为1WD．滑动变阻器允许连入电路的阻值范围为4～10Ω5.如图1所示电路，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图象如图2所示，则下列判断正确的是（）A．图线甲是电阻R1的“U﹣I”关系图象B．滑动变阻器R2的最大阻值为49ΩC．电阻R1的最大功率为14.4WD．同一时刻，电阻R1的功率始终大于R2的功率6.如图，电源电压不变，滑动变阻器滑片P从最左端滑到最右端，电压表示数变化了4V，定值电阻R的电功率变化范围为1.6﹣3.6W，则滑片P在最左端时的电流与在最右端时的电流之比为，滑动变阻器的最大阻值为Ω。

7.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光。

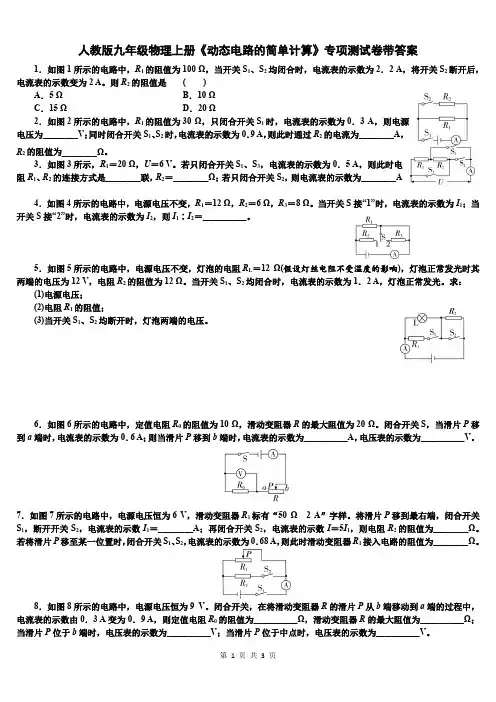

人教版九年级物理上册《动态电路的简单计算》专项测试卷带答案1．如图1所示的电路中，R1的阻值为100 Ω，当开关S1、S2均闭合时，电流表的示数为2．2 A，将开关S2断开后，电流表的示数变为2 A。

则R2的阻值是()A．5 Ω B．10 ΩC．15 Ω D．20 Ω2．如图2所示的电路中，R1的阻值为30 Ω，只闭合开关S1时，电流表的示数为0．3 A，则电源电压为________V；同时闭合开关S1、S2时，电流表的示数为0．9 A，则此时通过R2的电流为________A，R2的阻值为________Ω。

3．如图3所示，R1＝20 Ω，U＝6 V。

若只闭合开关S1、S3，电流表的示数为0．5 A，则此时电阻R1、R2的连接方式是________联，R2＝________Ω；若只闭合开关S2，则电流表的示数为________A4．如图4所示的电路中，电源电压不变，R1＝12 Ω，R2＝6 Ω，R3＝8 Ω。

当开关S接“1”时，电流表的示数为I1；当开关S接“2”时，电流表的示数为I2，则I1∶I2＝__________。

5．如图5所示的电路中，电源电压不变，灯泡的电阻R L＝12 Ω(假设灯丝电阻不受温度的影响)，灯泡正常发光时其两端的电压为12 V，电阻R2的阻值为12 Ω。

当开关S1、S2均闭合时，电流表的示数为1．2 A，灯泡正常发光。

求：(1)电源电压；(2)电阻R1的阻值；(3)当开关S1、S2均断开时，灯泡两端的电压。

6．如图6所示的电路中，定值电阻R0的阻值为10 Ω，滑动变阻器R的最大阻值为20 Ω。

闭合开关S，当滑片P移到a端时，电流表的示数为0．6 A；则当滑片P移到b端时，电流表的示数为__________A，电压表的示数为__________V。

7．如图7所示的电路中，电源电压恒为6 V，滑动变阻器R1标有“50 Ω 2 A”字样。

将滑片P移到最右端，闭合开关S1，断开开关S2，电流表的示数I1＝________A；再闭合开关S2，电流表的示数I＝5I1，则电阻R2的阻值为________Ω。

动态电路1.在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S,A.电流表A的示数B.电压表V］的示数C.电压表V］示数与电压表V2示数之和D.电压表V；示数与电流表A示数的比值3.在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之.（后两空均选填“变大”、“不变”或“变小”）总F拥蛮丸：变小B4•如图所示的电路，电源电压不变。

闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）BA.I>1B.I>1ADBCC.IVID.I=1ABCDA. 始终变大C.先变大再变小B. 始终变小5•如图5所示的电路中，电源电压保持不变，电阻R 1的阻值为10欧，变阻器R 2上标有“20欧1安”的字样，闭合电键S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（）D6•在如图8所示的电路中，断开电键S,若a 、b 两电表都是电流表示数之比为2:5,贝V 电阻R1、R2的连接方式为联，电阻之比为。

若a 、b 两个表都是电压表，闭合电键S 后，a 、b 两电表示数之比为。

15r (131井？(14)L ：3；(K.)2：5aab7•在图3所示的电路中，将电压表V 正确连入电路，闭合电键s,电路正常工作。

若将滑动变阻器「的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，贝怔确的判断是（）CA. 电压表V 并联在叫两端，滑片P 由a 端向b 端移动B. 电压表V 并联在R ；两端，滑片P 由b 端向a 端移动C. 电压表V 并联在R ；两瑞，滑片P 由a 端向b 端移动D. 电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动8．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，贝甲、乙两导体的电阻之比—1;若将它们串联在电路中时，通过甲、乙导体的电流之比—1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比—1.（均选填“大于”、“等于”或“小于”） li （13｝小于」（14）等于#（15）導于*9. 如图所示的电路中，电源电压保持不变，电键S 「S 2均闭合.当电键S 2由闭合到断开时,电路中① 电流表A ］的示数.② 电压表V 示数与电流表A 示数的比值.(均选填“变大”、“不变”或“变小”)10.在图所示的电路中，电源电压保持不变.闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时()DA.只有电流表A1的示数不发生变化B.只有电压表V的示数不发生变化C.电压表V示数与电流表A2示数的比值变小D.电流表％示数与电流表A2示数的比值变大11.在图所示的电路中，将两个电流表A2分别正确连入电路不同位置，闭合电键S,两个电流表均有示数，且％的示数大于A2的示数.移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变.(1) __________________ 电流表A1测量的是中的电流，A2测量的是中的电流.(均选填“叫支路”、“R2支路”或“干路”)21(2)若电流表兔与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动(选填“左”或“右”).215.(⑼干路C20)E支閒(21)右12.在图(a)、(b)所示的电路中，电源电压相等且保持不变.闭合电键S2，电流表A的示数相同；断开电键'S2,两电流表示数仍相同.下列关于电阻*R2和R3的大小关（叮（b>A. R>R>R123B. R>R>R312C. R>R>R321D. R>R>R21313. 在如图所示的电路中，电源电压保持不变，电键S’S 2同时闭合时，电路中（）DA. 电压表V 的示数不变B. 电流表A 1的示数变大C. 电压表V 示数与电流表A ］示数的比值不变D. 电压表V 示数与电流表A 示数的乘积变大A. R>R ，U<U ABCDABCDB. R<R ，U<U ABCDABCDC. R>R ，U>UABCDABCDD. R<R ，U>UABCDABCD15. 在图所示的电路中，电源电压不变，当电键S 由闭合到断开时，电压表（）DA.V ］示数减小，V 2示数减小B.V ］示数增大，V 2示数增大C. V ；示数减小，V ：示数增大D.V ；示数增大，V ：示数减小系正确的是（） C14.如图所示，长度相同、横截面积不同的同种金属棒AB 和CD 连接在一起后接在电源两端.于AB 和CD 的电阻R 及两端电压U 的判断，正确的是（）C说116.在如图所示的电路中，电源电压保持不变，闭合电键S,电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A；示数的比值；③电压表示数V与电流表A示数的乘积；④电流表兔示数与A示数的比值;⑤电压表示数V与电流表A示数的比17. 在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右动时，下列说法中正确的是（A.灯泡变暗，电压表示数变大 C.灯泡变亮，电压表示数不变 ）B B.电路消耗的总功率变小，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变18. 如图5所示的电路中，电源电压保持不变。

14. 如图所示是某款电热水龙头的电路原理图，R1、R2均为电热丝且阻值不变，通过旋转手柄可使扇形开关S同时接触两个相邻触点，实现冷水、温水、热水挡之间的切换。当开关S同时接触2、3触点时，水龙头放出的是______（填“冷”、“温”或“热”）水；若 ，水龙头在温水挡正常工作时电功率为1000W，则它在热水挡正常工作1min产生的热量为______J。
A. 电源电压为20V
B.R1的阻值为20Ω
C. 电流表示数的变化范围为0.075～0.6A
D. 当电路中的电流为0.5A时，R2接入电路的阻值为16Ω
8. 如图所示是某同学设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持4.5V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的阻值为5Ω，滑动变阻器R2的规格为“15Ω 1A”。闭合开关S，随着水流速度的改变，下列说法正确的是（ ）
A. 变阻器R接入电路阻值变化范围为2Ω~20Ω
B. 电流表示数允许变化范围是0.2A~0.5A
C. 电路消耗的最小电功率为1.2W
D. 电阻R0消耗的最小电功率为0.9W
7. 如图甲所示的电路中，电源电压保持不变，电流表的量程为0～0.6A，电压表的量程为0～15V，滑动变阻器的规格为“200Ω 1A”，闭合开关S，在滑动变阻器的滑片移动的过程中，电压表的示数与变阻器接入电路阻值的关系如图乙所示。若要求两只电表的示数均不能超过所选量程，则下列结论正确的是（ ）
3.如图所示，电源电压6V保持不变 ， 和 以下说法正确的是（ ）
A. 电路中的最大功率为3W
B. 只闭合 ， 与 两端电压之比为
C. 同时闭合 和 ，电路中的电流为0.15A

中考物理2024年真题选及解析动态电路1．（2024·云南）如图所示的电路中，电源电压恒定，闭合开关S、S1和S2，灯L1、L2都正常发光，下列说法正确的是（）A．电流表A2测通过灯L2的电流B．电流表A1和A2示数相等C．断开S2，电流表A2示数变小D．断开S2，灯L1变暗2．（2024·重庆）如图所示电路，电源电压保持不变，1L和2L是两个相同的小灯泡。

先闭合开关1S，记录两电表示数；再闭合开关2S，电流表和电压表的示数变化情况是（）A．电流表示数减小，电压表示数减小B．电流表示数增大，电压表示数减小C．电流表示数增大，电压表示数不变D．电流表示数不变，电压表示数不变3．（2024·安徽）如图所示的电路中，电源两端电压保持不变，R为定值电阻。

闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端滑到A端，电压表V1、电压表V2、电流表A的示数变化量的绝对值分别为ΔU1、ΔU2、ΔI，则（）A．电流表A的示数变大，电压表V2的示数变大B．电流表A的示数变小，电压表V1的示数变小C．ΔU1与ΔI的比值大于R的阻值D．ΔU2与ΔI的比值等于R的阻值4．（2024·山东临沂）如图所示电路的电源电压保持不变，将开关1S和2S都闭合，两灯均正常发光。

下列判断正确的是（）A．灯1L和2L是串联连接的B．电压表不能测量灯2L的电压C．断开2S后电流表的示数不变D．两灯的额定电压一定相同5．（2024·四川达州）如图所示，1R为定值电阻，2R为滑动变阻器，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电流表示数变大，电压表1V示数变小V示数变大B．电流表示数变小，电压表2C．电压表1V与电流表示数的比值变大V与电流表示数的比值变小D．电压表26．（2024·山东临沂）闭合如图所示电路的开关，将滑动变阻器的滑片向左滑移动一小段距离的过程中（）A．灯泡的亮度变小B．电流表的示数不变C．电压表的示数变大D．电路的总功率变小7．（2024·江苏连云港）如图所示，电源电压不变，闭合开关S后，当滑动变阻器的滑片P 向右移动过程中（）A．电流表示数变小，灯变暗B．电流表示数变大，灯变亮C．电压表示数不变，灯亮度不变D．电压表示数变小，灯亮度变亮8．（2024·江西）（多选）如图所示，电源电压保持不变，开关S闭合，将滑片P向右移动，关于电流表和电压表示数变化情况，以下说法正确的是（）A．电流表示数变小B．电流表示数变大C．电压表示数变小D．电压表示数变大9．（2024·福建）如图所示电路，电源电压保持不变，R为定值电阻，t R为热敏电阻，其阻值随温度的降低而增大。

中考物理复习《动态电路》专项训练题及答案学校:___________班级：___________姓名：___________考号：___________动态电路分析1．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P由中点向左端滑动过程中，下列说法中正确的是( )A．电流表A1的示数变大B．电流表A2的示数不变C．电压表V的示数变大D．电压表V示数和电流表A2示数的比值变大2．如图所示，电源电压和灯泡L的电阻不变，闭合开关S后，将滑片P向左移动时（）A．电压表示数变大，电流表示数变大B．电压表示数变小，电流表示数变大C．电压表示数变大，灯泡变亮D．电压表示数变小，灯泡变暗3．如图所示的电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器滑片P从一端向另一端滑动过程中，以下说法错误的是（）A．若滑动变阻器滑片P自b向a移动，电压表V1的示数与电压表V2的示数比值变大B．若滑动变阻器滑片P自a向b移动，电流表A的示数变小，电压表的V2的示数与电流表A的示数之比变大C．不管滑片P怎么移动，电压V1的示数变化量ΔU与电流表A的示数变化量ΔI的比值不变D．若滑动变阻器滑片P自a向b移动，电压V2的示数变化量ΔU2与电流表A的示数变化量ΔI的比值变大4．如图甲是非接触式红外线测温枪，图乙是它的工作原理图。

R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。

对该电路分析正确的是（）A．体温越高，R的阻值越大B．体温越高，电压表示数越大C．体温越低，电路中电流越大D．体温越低，电路总功率越大5．如图是小明设计的煤气检测电路如图所示，电源电压不变，R为定值电阻，Q为气敏元件，其阻值随煤气浓度的升高而增大，闭合开关S，当煤气浓度升高时，下列判断不正确的是（）A．电流表示数变小B．输出信号电压U ab变大C．R的电阻变大D．电路的总功率变小6．为了防止甲醛超标的危害，如图甲所示是我校创新小组的同学们设计的甲醛监测设备的原理图。

中考物理总复习《动态电路分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________类型1滑动变阻器滑片移动引起的动态电路分析1.如图所示电路中，电源电压不变，R为滑动变阻器，L为小灯泡(假设灯丝电阻不变)．闭合开关S，滑动变阻器的滑片P从b端向a端滑动的过程中()第1题图A. 电流表示数减小，小灯泡变暗B. 电压表示数增大，小灯泡变亮C. 电压表示数与电流表示数的比值减小，小灯泡变亮D. 电压表示数与电流表示数的比值不变，小灯泡变亮2.在如图所示的电路中，电源的电压保持不变，R1为定值电阻．开关S闭合后，将滑动变阻器R2的滑动触头向右移动时，下列说法正确的是()第2题图A. 电压表的示数减小B. 电流表的示数减小C. 电流表的示数减小D. 滑动变阻器R2消耗的电功率变大3.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是()第3题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变小C. 电流表示数变大，小灯泡亮度变亮D. 电流表示数变大，小灯泡亮度变暗4.如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表和电压表示数变化的说法正确的是()第4题图A. 电流表示数变小，电压表示数变大B. 电流表示数变小，电压表示数不变C. 电流表示数变大，电压表示数变小D. 电流表示数变大，电压表示数不变5.在如图所示的电路中，电源电压保持不变．当闭合开关S，滑动变阻器R2的滑片P向右移动时，下列说法中正确的是()第5题图A. 电流表示数减小，电压表示数增大B. 电流表示数减小，电压表示数不变C. 电路总电阻减小，电路总功率增大D. 电流表示数不变，电压表示数不变6.某创客小组自制肺活量比较装置，人吸气时，相当于向内吹气，气球胀大，隔板向上运动，下列说法正确的是()第6题图A. 总电阻变大B. 示数变大C. 示数变大D. 电路总功率变小7.如图所示的电路中，电源电压不变，R1、R2是定值电阻，闭合开关S，将滑动变阻器的滑片P从最左端向右移动的过程(保证各元件安全)，下列分析正确的是()A. 电流表示数变大，电流表示数不变B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的乘积不变D. 电压表示数与电流表示数的比值变小第7题图8.如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片P向右移动时，下列说法正确的是()第8题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数与电流表示数的比值不变D. 电压表示数与电流表示数的比值不变9. (多选)在如图所示的电路中，电源电压恒定不变，闭合开关S，保证电路安全前提下，将滑动变阻器的滑片P向左滑动，下列说法正确的是()第9题图A. 电流表示数将变大，电压表的示数将变大、电压表的示数将变大B. 灯L的实际功率将变大C. 电压表和电压表的差值将变大D. 电压表和电流表示数的比值将变小10.如图所示的电路中，电源电压不变，R为滑动变阻器，闭合开关S后，在滑片P向右移动的过程中，灯泡的亮度________(选填“变亮”“变暗”或“不变”)，电压表的示数________，电流表的示数________．(后两空均选填“变大”“变小”或“不变”)第10题图11.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P从最上端向下移动的过程中，电压表与示数的差值________，电压表的示数与电流表示数的比值________，电压表的示数与电流表示数的乘积________．(均选填“变大”“变小”或“不变”)第11题图类型2敏感电阻引起的动态电路分析12.气敏电阻R的阻值随气体浓度的增大而减小．如图所示，闭合开关，当气体浓度增大时，下列说法正确的是()第12题图A. 电流表的示数减小B. 电压表的示数增大C. 电路消耗的电功率减小D. 电路消耗的电功率增大13. (多选)抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数．甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次．闭合开关，当力敏电阻上的压力变大时，下列说法正确的是()第13题图A．力敏电阻的阻值变小B．电路中的电流变小C．电压表的示数变小D．电路中的总功率变小，计数器自动计数一次类型3多开关开闭引起的动态电路分析14.如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是()A. 电压表示数增大B. 电流表示数变小C. 小灯泡变亮D. 小灯泡亮度不变第14题图15.如图所示，电源电压保持不变，已知R1＝R2，闭合开关S1，将开关S2掷到2时，小灯泡恰好正常发光；断开开关S1，将开关S2由2掷到1时，下列说法正确的是()第15题图A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，小灯泡正常发光D. 电压表示数变大，小灯泡亮度变暗16. (多选)小光连接了如图所示的电路，开关S1闭合，下列说法正确的是()第16题图A. 闭合S2、S3后，电流表、的示数之和大于干路电流B. 闭合S2、S3后再断开S2、电压表示数不变C. 闭合S2、S3后再断开S1，电流表示数变大D. 开关S2、S3均断开，电路所消耗的总功率最小类型4多开关开闭和滑动变阻器滑片移动引起的动态电路分析17. (多选)如图所示，电源电压保持不变，当闭合开关S后，下列说法中正确的是()第17题图A. 滑片P向右移动时，电压表示数变大、电流表示数变小B. 再闭合S1，滑片P向右移动时，电流表与示数的差值变小C. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的比值不变D. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的乘积变小18. (多选)如图所示，电源电压不变，下列说法正确的是()第18题图A. 只闭合S1, 将滑片P向左移动，电流表示数变小，电压表示数变大B. 只闭合S1, 将滑片P向左移动，电压表示数的变化量与电流表示数的变化量之比变小C. 闭合S1、S2，断开S3，将滑片P向左移动，R1消耗的功率增大D. 开关都闭合，将滑片P向左移动，电压表示数为0，灯泡L消耗的功率不变19. (2021大连中山区三模)在如图所示电路中，电源电压不变．当开关S2由闭合到断开时，电流表的示数将________；向右移动滑动变阻器的滑片P，电压表与电流表示数的比值将________(均选填“变大”“不变”或“变小”)．第19题图参考答案1.C2.B3.C4.B5.D6.C7.A8.C9.BCD10.不变不变变小11.变小变小变大12. D13. AC14. D15. D16. AD 17. BCD18. CD 19.不变变大。

中考物理必考考点专练——电路动态问题（含答案）专题电路的动态问题训练题1.如图所示的电路中，电源两端的电压保持不变，R2为定值电阻．闭合开关 S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（）A．电压表、电流表示数均变大B．电压表、电流表示数均变小C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大答案：C．2.如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（）答案：D．解析：首先判定电路的连接方式，分析电表的作用；根据电阻的变化判定电表的变化．A．该电路为并联电路，电流表测量R0的电流，滑动变阻器在另一条支路中，滑动变阻器滑片移动时对另一条支路无影响，电流表示数不变，故A错误；B．该电路为并联电路，电流表测量干路中的电流，滑动变阻器滑片向右移动，电阻变大，由欧姆定律可知通过变阻器的电流减小，通过另一条支路电流不变，故干路中的电流变小，故B错误；C．该电路为串联电路，电压表测量R0的电压，滑动变阻器滑片向右移动，电阻变大，电流减小，根据U=IR可知，电压表示数变小，故C错误；D．该电路为串联电路，电压表测量滑动变阻器的电压，滑动变阻器滑片向右移动，电阻变大，电流减小，根据U=IR可知，R0的电压变小，根据串联电路的电压规律可知，滑动变阻器两端电压变大，故D 正确．3.在如图所示的电路中，电源电压保持不变，闭合电键S，向右移动滑动变阻器滑片P的过程中（）A．电流表A示数变大B．电压表V2示数变小C．电压表V1示数与电压表V2示数的差值变大D．电压表V1示数与电流表A示数的比值变大答案：D．4.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P向左移动，总电阻，电压表示数．（两空都选择“变大”、“变小”或“不变”）5.如图，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。

精心整理动态电路分析类型一 滑动变阻器的变化引起电路的变化1．如图所示电路中，当闭合开关后，滑动变阻器的滑片P 向右移动时( )A ．电流表示数变大，灯变暗B ．电流表示数变小，灯变亮C ．电压表示数不变，灯变亮D ．电压表示数不变，灯变暗2．在如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P 向右移动时( )A ．V 示数变大，A 示数变小，V 与A 示数的比值不变B ．V 示数变小，A 示数变小，V 与A 示数的比值不变C ．VD ．V 3 )A B C D 4．′是定值电阻，R 是滑动变阻器，( )A B C D 5化情况是A B C D 6向右移动时，下列判断正确的是( )A 的示数变小B ．电压表的示数不变，电流表A1的示数不变，A2的示数变大C ．电压表的示数与A1的示数的比值变大，A2的示数变小D ．电压表的示数与A1的示数的比值不变，A2的示数变小7如图所示的电路中，电源两端的电压保持不变。

只闭合开关S1时，将滑动变阻器的滑片移至最左端，电流表A1的示数为1.2A ，再将滑片移至最右端，电压表V2的示数变化了4V ，电流表A1的示数变化了0.8A ；只闭合开关S1、S2时，电路消耗的功率为P ，只闭合开关S1、S3时，电路消耗的功率为P ＇。

已知P ∶P ＇＝1∶2。

若将开关S1、S2和S3都闭合，则下列说法正确的是( )A ．R1、R3的阻值分别为2.5Ω、5ΩB ．电压表V1的示数始终为18VC ．电流表A2最小示数为0.6AD ．电路消耗的最小功率为108W类型二 开关的通断引起的电路变化8．如图所示，开关S1闭合，当S2由1掷到2，电流表和电压表的示数变化情况是( )A ．电流表示数变小，电压表示数变大B ．电流表示数变小，电压表示数不变C ．电流表示数变大，电压表示数不变D ．电流表示数不变，电压表示数变小9．如图所示的电路中，电压U 不变，开关S 闭合后，下列说法正确的是( )A ．电流表的读数增大B ．电流表的读数减小C ．电压表的读数增大D ．电压表的读数减小10A B C D 11是电冰箱压缩机内的电动机，L 是电冰箱内的照明灯，确的是( A ．B ．C D 12．在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了，当物体放在A C 1.A ．灯泡L 2短路B ．灯泡L 2断路C ．灯泡L 1断路D ．两个灯泡都断路2. 在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ ）(A)电流表示数变大，灯变暗。

2024年中考物理真题分类训练——动态电路一、选择题1.（2024泰安，13）如图所示的电路中，电源电压保持不变，R1为定值电阻，闭合开关S，当滑动变阻器R2的滑片P向右移动时，下列说法中①电流表A的示数变小②电压表V的示数变大③电压表V与电流表A1的比值变小④滑动变阻器R2消耗的电功率变小A．只有①④正确 B．只有②③正确 C．只有①③正确 D．只有②④正确2.(2024乐山，14)小华设计了如图所示的输液提示器，在护士站能够视察到药液量的改变。

当袋中药液量削减时A．电压表示数减小，灯泡亮度变暗B．电压表示数减小，灯泡亮度变亮C．电压表示数增大，灯泡亮度变暗D．电压表示数增大，灯泡亮度变亮3.（2024常德，18）如图在探究“电流与电阻关系”时，电源电压恒为3V，试验打算了阻值分别为5Ω、10Ω、20Ω的电阻，当将100的电阻接入R所在位置时，调整滑动变阻器，使电压表的示数为2V，再分别用5Ω、20Ω的电阻替换100的电阻进行试验，下列说法正确的是（）A.用5Ω电阻替换，滑片P应向右端移动，电流表示数变大B.用5Ω电阻替换，滑片P应向左端移动，电流表示数变小C.用20Ω电阻替换，滑片P应向左端移动，电流表示数变大D.用20Ω电阻替换，滑片P应向右端移动，电流表示数变小4.（2024遂宁，10）如图甲是小明设计的自助探究试验电路，灯泡L在平安范围内的伏安特性曲线如图乙，电源电压恒为4.5V，滑动变阻器R的最大阻值20Ω，电流表量程0~0.6A,电压表量程0~3V.下列是小明对此电路通过计算分析作出的几个推断，其中正确的是A.变阻器滑片右移时电流表示数变大，电压表示数变大，灯泡亮度变亮B.交阻器滑片右移时电流表示数变小，电压表示数变小，灯泡亮度变暗C.为保证电路各元件平安，滑动变阻是阻值只能在5Ω~10Ω之间调整D.在平安调整过程中滑动变阻器消耗的最小电功率是0.9W5.(2024重庆B，8)如图5甲所示的电路，电源电压不变,Ｌ是标有“4Ｖ“字样的灯泡，定值电阻为６０Ω，两个电流表的量程均为０－０.６Ａ，电压表的量程为０－１５Ｖ，图５乙是小灯泡Ｌ的电流随其电压改变的图像。

动态电路1．如图所示的电路中，电源电压保持不变，电键S1闭合、S2断开时，当滑动变阻器的滑片P向右移动，电压表的示数与电流表的示数的比值将_______；若将电键S2也闭合，电压表的示数将_______。

（选填“变小”、“不变”或“变大”）2．在如图所示的电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。

（选填“变大”、“不变”或“变小”）3．如图电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P 向右移动时，电流表A的示数将_______，电压表V1和V2的示数差值与A示数的比值将_______。

（选填“变大”、“不变”或“变小”）4．如图所示，闭合电键S后，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______。

电流表A。

与电流表A1示数的差值跟电压表V示数的比值_______。

（选填“变小”、“不变”或“变大”）5．在如图所示的电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______，电流表A1与电流表A示数的比值将_______（选填“变小”、“不变”或“变大”）6．在如图所示电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P 向右移动时，电流表A的示数将_______，电压表V的示数将_______。

（选填“变小”、“不变”或“变大”）。

7．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V的示数将_______，电流表A与电流表A1示数的差值将_______。

（选填“变小”、“不变”或“变大”）8．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V2的示数将_______，电压表V1与电流表A示数的比值将_______。

（选填“变小”、“不变”或“变大”）9．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电流表的示数将_______，电压表的示数将_______，电压表与电流表示数的比值将_______。

教科版九年级物理上册第五章《欧姆定律》动态电路分析专题训练（含答案）第五章《欧姆定律》动态电路分析专题训练1．如图，电源电压保持不变，关于电路的工作情况，下列说法中正确的是（）A．开关S1控制整个电路，S2控制L2所在支路B．同时闭合两个开关，通过两只灯泡的电流一定相同C．若先闭合S1，再闭合S2，电流表的示数变大，电压表示数不变D．若电压表和电流表的位置对调，闭合S1、S2后，则两表都被烧坏2．如图所示的电路中，电源电压不变。

闭合开关S，将滑片P向右移动的过程中（忽略灯丝电阻的变化），下列说法中正确的是（）A．电流表A1示数变小，电压表V示数不变B．电流表A示数变小，灯泡亮度变亮C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A和A1示数之差的比值不变3．如图所示电路中，电源两端电压保持不变，闭合开关S，电流表、电压表均有示数；若再同时闭合开关S1，下列说法中正确的是（）A．电压表的示数变大B．电流表的示数变大C．电路中的电阻R2变大D．电路中的总电流变大4．如图所示电路，电源电压不变，开关闭合后，将滑动变阻器的滑片P从中点向右滑动过程中，下列说法正确的是（）A．电压表V示数变小B．小灯泡L的亮度变暗C．电压表V与电流表A1示数的比值变大D．电压表V与电流表A2示数的乘积变大5．如图所示，在电路图甲、乙、丙三个位置分别接入电流表或者电压表，下列选项中说法正确的是（）A．当甲是电压表，乙、丙是电流表，且滑片左移时，甲表示数不变，乙表示数变小，丙表示数变大B．当甲是电压表，乙、丙是电流表，且滑片左移时，甲表示数不变，乙表示数变小，丙表示数变小C．当甲是电流表，乙、丙是电压表，且滑片右移时，甲表示数变小，乙表示数不变，丙表示数变大D．当甲是电流表，乙、丙是电压表，且滑片右移时，甲表示数变大，乙表示数变大，丙表示数不变6．如图所示的电路中，电源电压保持不变。

则下列说法正确的是（）A．若只闭合开关S1，将滑动变阻器的滑片由中点向右移动，电流表A1与电流表A2的示数相等B．若只闭合开关S1，将滑动变阻器的滑片由中点向右移动，电压表V1与电压表V2的示数之和变大C．若开关都闭合，将滑动变阻器的滑片由中点向右移动，电流表A1减小的示数大于电流表A2减小的示数D．若开关都闭合，将滑动变阻器的滑片由中点向右移动，电压表V1与电压表V2的示数之和不变7．如图所示的两个电路，电源电压相等。

动态电路分析葛老师题库类型一滑动变阻器的变化引起电路的变化1．如图所示电路中，当闭合开关后，滑动变阻器的滑片P向右移动时( )A．电流表示数变大，灯变暗 B．电流表示数变小，灯变亮C．电压表示数不变，灯变亮 D．电压表示数不变，灯变暗2．在如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右移动时( )A．V示数变大，A示数变小，V与A示数的比值不变B．V示数变小，A示数变小，V与A示数的比值不变C．V示数变小，A示数变大，V与A示数的比值变小D．V示数不变，A示数变小，V与A示数的比值变大3．如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动。

电表的变化情况是( ) A．电压表和电流表示数都变小B．电压表和电流表示数都变大C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大4．下图中是汽车、摩托车油量表(实际上就是电流表)原理示意图，R′是定值电阻，R是滑动变阻器，则( ) A．向油箱里加油时，电流表示数变大B．燃油消耗下降时，电流表示数变大C．燃油全部耗尽时，电流表将被烧坏D．油箱加油过满时，电流表将被烧坏5．如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是( )A．电流表示数增大，电压表示数增大B．电流表示数减小，电压表示数增大C．电流表示数不变，电压表示数不变D．电流表示数减小，电压表示数不变6．如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是( )A．电压表的示数不变，电流表A1的示数变大，A2的示数变小B．电压表的示数不变，电流表A1的示数不变，A2的示数变大C．电压表的示数与A1的示数的比值变大，A2的示数变小D．电压表的示数与A1的示数的比值不变，A2的示数变小7如图所示的电路中，电源两端的电压保持不变。

只闭合开关S1时，将滑动变阻器的滑片移至最左端，电流表A1的示数为1.2A，再将滑片移至最右端，电压表V2的示数变化了4V，电流表A1的示数变化了0.8A；只闭合开关S1、S2时，电路消耗的功率为P，只闭合开关S1、S3时，电路消耗的功率为P＇。

A. 通过电阻R1的电流最大值为0.4A
B. 电压表示数变化量的最大值为1V
C. 滑动变阻器R2调节范围为0～20Ω
D. 滑动变阻器R2接入电路的最小阻值为5Ω
5.如图甲所示，闭合开关S，将滑动变阻器的滑片P从最右端滑至灯泡L正常发光的位置，在此过程中，电流表示数与两只电压示数的关系如图乙所示，如下说法正确的是：（ ）
额定电压
220V
加热功率
900W
保温功率
20W
水杯容量
0.6kg
（1）饮水机开关S___________时，饮水机处于加热工作状态；
（2）R2的阻值是多大？___________
（3）最近一次使用时，加热管R1损坏了，物理兴趣小组的同学们认为可以利用“165Ω 4A”的滑动变阻器R，设计如图乙所示的电路来控制加热管R2的发热功率，则改装后，饮水机加热管R2的发热功率范围是多大？请指出这种设计的不足之处（写出一种即可）。___________
（1）小灯泡的额定功率；
（2）为保证电路安全，滑动变阻器接入电路的最小阻值；
（3）用阻值为22Ω的定值电阻R0替换小灯泡接入电路，移动滑片使电流表和电压表分别在某个量程下满偏，滑动变阻器接入电路的阻值范围。
22.教室里有一款饮水机，其工作电路可简化为如图甲所示的电路。S是温度控制开关，根据饮水机内水杯中水温的变化自动切换加热和保温两种工作状态，R1、R2是加热管的电阻（不考虑阻值受温度变化影响），它的部分技术参数如表所示，试回答下列问题：
A. 电压表V示数与电流表A1的示数乘积不变，小灯泡L的亮度变暗
B. 电压表V的示数与电流表A2的示数之比不变，小灯泡L的亮度不变
C. 电压表V的示数与电流表A1的示数之比变大，小灯泡L的亮度不变
