中考物理动态电路专题训练

第15讲动态电路分析【知识点】：1．欧姆定律的应用：①同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大。

（R=U/I）②当电压不变时，电阻越大，则通过的电流就越小。

（I=U/R）③当电流一定时，电阻越大，则电阻两端的电压就越大。

（U=IR）2．电阻的串联有以下几个特点：（指R1，R2串联）①电流：I=I1=I2（串联电路中各处的电流相等）②电压：U=U1+U2（总电压等于各处电压之和）③电阻：R=R1+R2（总电阻等于各电阻之和）如果n个阻值相同的电阻串联，则有R总=nR④分压作用⑤比例关系：电流：I1∶I2=1∶13．电阻的并联有以下几个特点：（指R1，R2并联）①电流：I=I1+I2（干路电流等于各支路电流之和）②电压：U=U1=U2（干路电压等于各支路电压）③电阻：（总电阻的倒数等于各并联电阻的倒数和）如果n个阻值相同的电阻并联，则有1/R总= 1/R1+1/R2④分流作用：I1：I2=1/R1：1/R2⑤比例关系：电压：U1∶U2=1∶1【知识点透析】动态电路在中考中一定有一个题，可能是选择，也可能是填空【精讲例题】1.在如图1所示的电路中，闭合开关，将滑动变阻器的滑片P由a滑到b，下列说法正确的是A．电流表示数变小，电压表示数变大 B．电流表示数变大，电压表示数变大C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变小2．如图所示电路，电源电压保持不变．闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中A．滑片P是向左滑动的 B．电压表V的示数逐渐变小C．电流表A的示数逐渐变小 D．电流表A与A1的示数差逐渐变小3．如图所示，电源电压保持不变。

闭合开关，当滑动变阻器的滑片向右移动时 ( )A．电流表示数变大 B．电压表示数变小 C．小灯泡亮度不变D．电压表示数不变4如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数；电压表的示数。

动态电路分析典例精讲类型1滑动变阻器滑片移动引起的动态电路分析如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P从右向左移动时，试判断电路中各物理量的变化情况.第一步判断电路中各元件的连接情况：R1与R2____联.第二步判断电表的测量对象：测量通过____的电流；测量____两端的电压；测___两端的电压.第三步判断滑片移动时相关物理量的变化情况(选填“增大”“减小”或“不变”)：(1)电阻变化：R2接入电路中的阻值____，电路中的总电阻____；(2)电流变化：由欧姆定律UIR=可知，电路中的电流____，的示数____；(3)电压变化：由欧姆定律UIR=得U＝IR，可知R1两端电压___；电源电压不变，故R2两端的电压____；的示数____；的示数____；(4)电功率变化：由电功率的表达式P＝UI＝2UR可知：R1消耗的电功率____，电路消耗的总功率____；(5)与的示数的比值____．与示数的差值____.示数变化量ΔU1与示数变化量ΔU2的关系是ΔU1____ΔU2(选填“>”“<”或“=”).类型2开关通断引起的动态电路分析如图所示电路，电源电压为U且保持不变，若只闭合开关S2，再只闭合开关S1，S3，回答以下问题：(1)只闭合开关S2时：①第一步确定开关闭合后电路的连接情况：R1与R2____联，测量通过____的电流，测量____两端的电压；②第二步分析电表示数：示数____，示数____，电路消耗总功率____.(2)只闭合开关S1，S3，断开开关S2时：①第一步确定开关闭合后电路的连接情况：R1与R2____联，测量通过____的电流，测量____两端的电压；②第二步分析电表示数：示数____，示数____；电路消耗总功率____.③第三步分析物理量的变化：示数____，示数____，电路消耗总功率____．与的比值：____.(3)若在如图所示电路中，电阻R1=20Ω，R2=10Ω，电源电压为6V且保持不变.①当闭合开关S1、S3，断开开关S2时，的示数为____A，则的示数为____V；②当闭合开关S2，断开开关S1、S3时，的示数为____V，电路消耗的总功率为____W.类型3敏感电阻类的动态电路分析为了更好地保障人民的生命财产安全，很多公共场所都安装有火警报警器.简化电路如图所示，R1为定值电阻，R2是阻值随着环境温度的升高而减小的热敏电阻.闭合开关，当温度升高时，判断电路中电流、电压、电功率的变化第一步确定电路的连接情况：R1与R2____联，测量____的电流，测量____两端的电压.第二步判断电路中的物理量变化：(1)判断电阻：热敏电阻R2的阻值____，电路的总电阻____；(2)判断电流：由欧姆定律UIR=可知，电路中的电流____，的示数____；(3)判断电压：由欧姆定律UIR=得U＝IR，可知定值电阻R1两端电压____，电源电压不变，故热敏电阻R2两端的电压____；的示数____；(4)判断电功率：由电功率的表达式为P＝UI电路消耗的总功率____；图中定值电阻R1的作用是________________________.实战演练1.(2022陕西预测卷)“蔬菜温室大棚种出了农民脱贫新希望”．如图甲所示是某校创新学习小组为温室大棚设计的温度监测仪的电路原理图.其中的一个电表显示温度，电源电压恒为6V，R为滑动变阻器，热敏电阻滑R作为温度监测仪的测温探头，其阻值随温度t的变化关系如图乙所示，闭合开关S后，把R放入0℃的环接入电路的阻值不变．下列说法正确的是()境中，调节滑片使电流表指针满偏(即为0.6A),然后保持R滑甲乙A.用电流表显示温室大棚内的温度较合适B.温室大棚内的温度越低，电流表的示数越小C.当温室大棚内的温度为25℃时，电路中的电流为0.4AD.当电压表的示数为2V时，电路消耗的总功率为2WE.若想增大温度监测仪的监控范围，可增大电源电压2.小灯泡和定值电阻的I－U图像如图甲所示，将小灯泡与定值电阻R并联在恒压电源两端，如图乙所示，只闭合开关S1，电流表的示数为0.2A；再闭合开关S2后，下列说法正确的是()A.电源电压为4VB.此时小灯泡的电阻为2.5ΩC.此时电流表的示数为0.6AD.此时电路消耗的总功率为1.6WE.与的比值增大3.(2022陕西22题)物理科技小组在课外制作活动中，把一废旧电饭锅改造成一个由一根电热丝和两个开关组成的简易电饭锅．接通电源，手动开关闭合，电热丝工作，当锅内温度达到103℃时，手动开关自动断开，且无法自动闭合；接通电源，温控开关在锅内温度低于60℃时自动闭合，电热丝工作，锅内温度高于85℃时，温控开关自动断开．通过两个开关的通断，可实现加热和保温两种功能．根据以上描述，下列判断正确的是()A.接通电源，闭合手动开关，电热丝才能开始工作B.当手动开关自动断开时，简易电饭锅马上进入保温状态C.简易电饭锅加热时的功率大于保温时的功率D.锅内温度由103℃降至60℃过程中，电热丝不工作4.(2023中考物理压轴题)如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过水位计(电表改装)显示的数据来反映水位升降情况．水位最低时，滑杆P位于R的a端处．L是一个指示灯(灯丝电阻不变)，电路各部分接触良好，不计导线电阻．下列判断正确的是()A.水位计是用电流表改装成的B.当水位不变时，指示灯不亮C.当指示灯变暗时，则表示水位上升D.当水位计示数为零时，电路中电流为零【补充设问】如图所示，若水位计的示数变大时，指示灯的实际功率________(选填“变大”“变小”或“不变”).小明将水位计改为并联在指示灯L两端，则水位最低时对应的是水位计的________(选填“零刻度”或“最大刻度”).参考答案典例精讲类型1滑动变阻器滑片移动引起的动态电路分析串电路电源(或R 1和R 2)R 2(1)减小减小(2)增大增大(3)增大减小减小不变(4)增大增大(5)减小增大<类型2开关通断引起的动态电路分析(1)①串电路R 2②U R 1+R 2R 2R 1+R 2U U 2R 1+R 2(2)①并R 2电源(或R 1或R 2)②U R 2UR 1+R 2R 1R 2U 2③增大增大增大不变(3)①0.66②21.2类型3敏感电阻类的动态电路分析串电路R 2(1)减小减小(2)增大增大(3)增大减小减小(4)增大保护电路实战演练1.C【解析】A ：由图乙可知，t ↑→R ↑。

中考动态电路专题练习
• （11· 无锡）14． 小华用如图所示的电路测小灯 泡功率．电路中电源电压恒为4.5V，电压表的量 程为0～3V，电流表的量程为0～0.6A，滑动变阻 器的规格为“20Ω lA”，灯泡标有“2.5V 1.25W” 字样。若闭合开关，两电表的示数均不超过所选 量程，灯泡两端电压不允许超过额定值，不考虑 灯丝电阻的变化，则下列说法正确的是（ ） 答案：C • A．电流表示数的变化范围是0～0.5A • B．滑动变阻器的电阻允许调节的范围是2.5～ 20Ω • C．灯泡的最小功率是0.162W •做电学实验时，不慎 将电压表和电流表的位置对换，连接成右图所 示电路。若开关闭合，其后果是（ A ） • A、电压表不会烧坏，电流表可能烧坏； • B、两表不会被烧坏； • C、电压表不会被烧坏，但无示数； • D、两表会被烧坏。

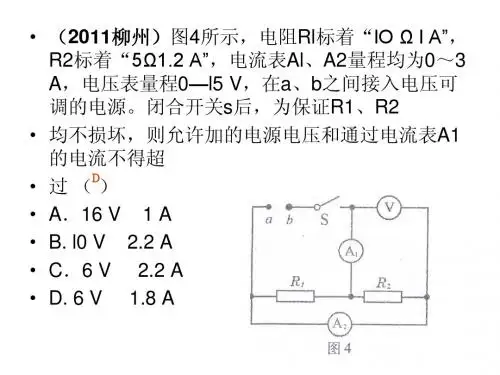

• 29．（2011黄石）如图4 所示的电路，电源电压不变， 闭合开关S, 将滑动变阻器的滑片P 向左移动的过程中， 下列说法正确的是（假设灯丝的电阻不变） • A．电压表的示数变小 D • B．电流表的示数变小 • C．电压表和电流表示数的比值变小 • D．电压表和电流表示数都变大 • (2011鞍山)电源电压恒定，当闭合开关S后， • 向右移动变阻器R 2的滑片过程中，AV示数的 • 变化情况是( A ) • A A示数变小、V示数变大 • B A示数变小、V示数不变 • C A示数变大、V示数不变 • D A示数变大、V示数变大
• （2011达州）如图所示的电路图中，电源电 压保持不变，闭合开关S后，将滑动变阻器R2 的滑片P向左滑动，下列说法正确的是： A • A.电流表A的示数变小，电压表V1的示数不变 • B.电流表A的示数变小，电压表V1的示数变大 • C.电压表V1与电压表V2的示数之和不变 • D.电压表V2与电流表A的示数之比不变

滑动变阻器变化： 一上一下 远大近小
知识储备
A
电流表所测对象： 从哪来 到哪去
知识储备
V
电压表所测对象： 方法1：抱圈法 方法2：去电源
知识储备
滑动变阻器变化： 一上一下 远大近小
知识储备
滑动变阻器变化： 一上一下 远大近小
滑片移动
1、滑动变阻器串联引起的动态电路
例1、如图是“Βιβλιοθήκη 安法”测电阻的电路图．闭合开关S，将滑片P向左滑动 的过程中 （ ）
并联电路
电流路径至少有两条，各支路上 的用电器互不干扰。
知识储备
电路的简化
简化电路的基本原则是，将电路中没有电流的部分去掉。比如断开的部分， 被短路的部分，还有电压表。再按照电流的路径走一走，有分支的是并联，没有 分支是串联。
知识储备
A
电流表所测对象： 从哪来 到哪去
V
电压表所测对象： 方法1：抱圈法 方法2：去电源
基本概念
动态电路
电路中的物理量发生变化的电路。
电路中电阻的变化引起的物理量变化。
知识储备
动态电路
1
一个实验
2
两种电路
3
三只元件
4
四个规律
知识储备
实验中得到的动态规律
知识储备
实验
规律
串联电路里， 某元件的电阻变 大，其两端电压 变大；
电阻变小， 其两端电压变小。
欧姆定律
知识储备
串联电路
电流路径只有一条，电流处处相 等，各用电器相互影响。
滑片移动
3、假滑
例3、如图，当滑片P向左移动时，A表和V表将如何变化
分析步骤：1、确定电路连接方式； 2、判断滑动变阻器接入电路中的变化； 3、判断各电表测量的对象； 4、运用实验中动态规律、欧姆定律、四个规律解决问题。

初中物理动态电路分析专题练习（基础篇）一、单选题1.如图所示，电源电压保持不变，灯泡的电阻不变且与R的电阻相等．闭合开关S，当滑片P从中点向右滑到某一点时，下列有关说法正确的是（）A. 电流表A的示数变大，电压表V1与V2的示数均变小B. 电压表V1与电流表A的示数比值变小C. 电压表V2与电流表A的示数比值变大D. 电压表V1、V2的示数差与电流表A的示数之比变大2.如图所示，电源电压保持不变。

闭合开关S1和S2，灯L正常发光；则断开开关S2时（）A. 电流表变小，灯L仍然正常发光B. 电流表示数变大，灯L变亮C. 电压表示数不变，电路的总功率变大D. 电压表示数变大，灯L的实际功率变小3.如下图所示电路，电源两端电压保持不变，闭合开关S后，滑动变阻器的滑片P向左移动，下列说法中正确的是：A. 电流表A的示数变大，电压表v1的示数变小B. 电流表A的示数变大，电压表v2的示数变小C. 电压表V2与电流表A的示数之比保持不变D. 电压表V1与电压表V2的示数之差保持不变4.如图所示的电路中，AB为粗细均匀的长为L的电阻导体，以AB上各点对A点的电压U为纵坐标，各点离A点的距离x为横坐标，则U随x变化的图线应为（）A. B.C.D.5.如图所示是油量自动测定装置的示意图，O为杠杆支点，R0为定值电阻，R x是滑动变阻器，当闭合开关S后（）A. 滑动变阻器R x连入电路的阻值随油量的增加而增大B. 电流表的读数随油量的增加而减小C. 电压表的读数随油量的增加而增大D. 电压表改装成油量表刻度均匀6.在如图所示的电路中，电源电压保持不变。

闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时，在下列①~④项中，不变的（）①电流表A1的示数②电流表A2的示数③电流表A2示数与电流表A1示数的比值④电压表V示数与电流表A1示数的比值A. 只有① B. 只有①②③ C. 只有①④ D. 只有①③④7.如图所示电路中，电源电压不变，当开关闭合，滑动变阻器的滑片P由左端向右移到中点的过程中，下列判断正确的是（）A. 电压表V和电流表A1、A2的示数都变大B. 电流表A2示数变大，电流表A1和电压表V示数不变C. 若将电源正负极颠倒，电流表A2的示数总比A1的大D. 电流表A1示数变大，电流表A2和电压表V示数不变8.如图所示，当闭合开关S，滑动变阻器滑片P向右滑动过程中，下列说法正确的是A. 电流表A示数变小B. 灯泡L的亮度变亮C. 电压表示数变大D. 电压表示数变小9.如图所示，电源电压不变，当开关S由断开变为闭合时，电压表和电流表示数的变化情况是（）A. 电压表、电流表的示数均变小B. 电压表、电流表的示数均变大C. 电压表的示数不变，电流表的示数变大D. 电压表的示数变大，电流表的示数不变10.小李为娄底市2018年5月份的体育测试设计了一个电子身高测量仪。

考点 动态电路计算1．(2019·莱芜)在如图所示的电路中，灯泡L 标有“6V 3W”字样，电源电压及灯泡电阻均保持不变，滑动变阻器最大阻值为20Ω，定值电阻R 0=10Ω。

当S 、S 1都闭合，滑片P 移动到最左端时，灯泡L 正常发光，则A ．此时电流表的示数为0.5AB ．电源电压为12VC ．此时电路消耗的总功率为6.6WD ．若S 闭合、S 1断开，且滑片P 移动到中点时电流表的示数为0.2A【答案】C【解析】当滑片P 移动到最左端时，滑动变阻器连入阻值为0， R 0与灯泡L 并联。

此时灯泡L 正常发光，说明灯泡两端电压等于其额定电压，即6V ，根据并联电路电压的规律，电源电压为6V ，故B 错误；此时通过灯泡电流： I L =P U =3W 6V =0.5A ，此时通过R 0电流： I 0=U R 0=6V 10Ω=0.6A ，干路电流：I L = I L + I 0=0.5A+0.6A=1.1A ，因此电流表示数为1.1A ，故A 错误；电路消耗的总功率：P 总=UI =6V×1.1A=6.6W ，故C 正确；若S 闭合、S 1断开，R 0与R 串联，滑片P 移动到中点时，滑动变阻器接入电路电阻为10Ω，此时电路电流I ′=U R 0+ R =6V 10Ω+10Ω=0.3A ，故D 错误。

2．（2019·孝感）（多选）如图所示，电源电压恒为3.0V ，R 1为定值电阻，滑动变阻器R 2的阻值变化范围为0～50Ω，闭合开关，当滑片P 处于某一位置时，电压表示数为2.0V ，电流表的示数为0.1A ，则（ ）A ．定值电阻R 1＝20ΩB ．当滑片P 向右滑动时，电压表的示数变大C ．整个电路总功率的最小值为0.15WD ．当滑动变阻器的功率为0.2W ，R 2＝5Ω或R 2＝20Ω【答案】BCD【解析】解：A 、由电路图可知，R 1、R 2串联，电压表测R 2两端的电压U 2＝2.0V ，电流表测电路中的电流I 1＝0.1A ，根据串联电路电压特点可知，R 1两端的电压：U 1＝U －U 2＝3V －2V ＝1V ，由I ＝U R 可知，定值电阻R 1的阻值：R 1＝U 1I 1 ＝1V 0.1A＝10Ω，故A 错误； B 、当滑片P 向右滑动时，R 2接入电路的阻值变大，根据串联分压的特点可知，R 2两端的电压变大，即电压表的示数变大，故B 正确；C 、当R 2接入电路的阻值最大时，电路总电阻最大，根据P ＝U 2R 可知，整个电路总功率的最小，此时电路总电阻：R ＝R 1+R 2＝10Ω+50Ω＝60Ω，电路的最小电功率：P 最小＝U 2R ＝(3V)260Ω＝0.15W ，故C 正确； D 、滑动变阻器的功率：P 2＝I 2R 2＝(U R 1+R 2)2R 2， 即：0.2W ＝（3V 10Ω+R 2）2×R 2， 为了便于计算，将单位去掉化简得：2R 22﹣50R 2+200＝0，即：（2R 2－10）（R 2－20）＝0，解得：R 2＝5Ω或R 2＝20Ω，故D 正确。

专题07动态电路分析一、选择题1．如图所示电路，电源电压不变，闭合开关，滑动变阻器的滑片P自左向右滑动过程中，下列说法正确的是（）A．滑动变阻器接入电路的电阻变小B．电流表的示数变小C．灯泡的亮度变亮D．灯泡的实际功率不变2．如图所示电路，电源两端电压保持不变。

当开关S闭合时，若将滑动变阻器的滑片P向右滑动，下列说法正确的是（）AB．电压表的示数变小，电流表示数变小C．电压表的示数变大，电流表示数变小D．电压表的示数变小，电流表示数变大3．某电子秤的简化电路如图所示，R0是定值电阻，R x是压敏电阻，其阻值随着压力增大而减小，电源电压恒定不变，闭合开关S，当R x上方压力增大时，对电路中变化的量描述正确的是（）A．电压表的示数变大B．通过R x的电流变小C．电阻R x的阻值变大D．电路的总功率变小4．在如图所示的电路中，电源电压和灯泡电阻都保持不变。

闭合开关当滑动变阻器的滑片P由中点向右移动时，下列判断正确的是（）A．电流表和电压表的示数都减小B．电路总功率变大C．灯泡功率变小D．变阻器功率变小5．如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻（阻值随温度升高而减小）。

电源两端的电压不变，闭合开关S，当所测物体温度升高时，下列判断正确的是（）A．电流表示数变大B．电压表示数变小C．电压表示数与电流表示数的比值变大D．电路消耗的总功率变小6．如图所示的电路，电源电压恒定，闭合开关S，在保证各元件安全条件下，滑动变阻器的滑片P 从最右端向左移动的过程中，下列分析正确的是（）A．电压表V示数变小，灯光亮度变亮B．电流表A1示数变大，电流表A2示数不变C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的差值不变7．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中()A ．电流表A 示数变大，电压表V 2示数变小B ．电流表A 示数变大，电压表V 1示数变小C ．电压表V 1示数变小，电压表V 2示数变大D ．电压表V 1示数不变，电压表V 2示数变小8．电路如图，闭合开关后，将滑动变阻器的滑片向左移动过程中，下列说法正确的是（电源电压保持不变）（ ）A ．电灯变暗B ．电压表V 1的示数变大C ．电路总功率变大D ．电压表V 2的示数不变9．如图所示，电源两端的电压保持不变，0R 是定值电阻，R 是滑动变阻器。

初三物理电学：动态电路练习题（滑变，开关，热敏电阻等）解题要点1，滑动变阻器导致的变化：先分析电阻，再分析干路电流电压。

后间接分析滑变上的电压。

2，开关导致的变化：往往出现在并联中，抓住并联电压特点结题。

3，实际应用：合乎正常思维，即表的示数要和待测数值正比例变化。

一．选择题（共19小题）1．如图所示电路，电源电压保持不变，其中R0、R1为定值电阻，闭合开关，当把滑动变阻器的滑片从右端调到左端过程中，下列说法中正确的是（）A．电流表A示数变小B．电压表V1示数变小C．电压表V2示数变小D．R0两端的电压变小2．如图所示，电源电压保持不变时，当滑动变阻器滑片P向右滑动过程中（）A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变D．电流表A2示数变小3．如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P向右滑动过程中（）A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变D．电流表A2示数变小4．如图所示电路，电源两端电压保持不变。

闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是A．电压表V1示数变小，电压表V2示数变大，电流表示数变小B．电压表V1示数变小，电压表V2示数变小，电流表示数变小C．电压表V1示数变大，电压表V2示数变小，电流表示数变小D．电压表V1示数变大，电压表V2示数变大，电流表示数变大5．如图所示电路，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（）A．电压表V1示数变小，电压表V2示数变大，电流表示数变小B．电压表V1示数变大，电压表V2示数变小，电流表示数变小C．电压表V1示数变小，电压表V2示数变小，电流表示数变小D．电压表V1示数变大，电压表V2示数变大，电流表示数变大6．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时（）A．电流表示数变大，电压表与电流表示数之比变大B．电压表示数变小，电压表与电流表示数之比变大C．电流表示数变大，电压表与电流表示数之比不变D．电流表示数变小，电压表与电流表示数之比不变7．如图所示，电源两端的电压保持不变，灯丝电阻不变，将滑动变阻器的滑片P置于中点，闭合开关S后，各电表的示数和灯泡的发光情况均正常，现将滑动变阻器的滑片P由中点向右滑动，则（）A．电流表A2示数变大B．电流表A1示数变小C．灯泡L变亮D．电压表V示数变大8．如图所示，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列判断正确的是（）A．灯泡发光变亮B．电压表示数变小C．电流表示数变大D．灯泡发光变暗9．如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P从b端向a端移动过程中，下列判断正确的是（）A．灯泡L变亮，电压表示数变大，电流表示数变小B．灯泡L变亮，电压表示数变小，电流表示数变大C．灯泡L变暗，电压表示数不变，电流表示数变大D．灯泡L变暗，电压表示数变大，电流表示数变小10．在如图所示的电路中，电源电压保持不变。

动态电路的分析专题训练类型一滑动变阻器型1.(2019·毕节) 如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A、变大，变大B、变大，变小C、变小，变小D、变小，变大2.(2020·安徽)在图示电路中,电源电压保持变。

闭合开关S后,将滑动变阻器的滑片P自左向右滑动,则( )A、电流表A的示数减小B、电压表V2的示数减小C、电压表V1与电流表A的示数比值减小D、电压表V2与电流表A的示数比值减小3.小明对中考体育测试使用的身高测量仪感兴趣，为了了解它的测量原理，他尝试设计了如图所示的四个电路，其中能够实现身高越高、电压表示数越大的电路是( )4.(2019·遂宁) 如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（）A、电压表V的示数不变B、电流表A的示数变大C、小灯泡的亮度变暗D、电路的总功率变大5.如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（）A、电流表A1变小，A2变小，电压表V不变B、电流表A1变小，A2不变，电压表V不变C、电流表A1变小，A2变小，电压表V变大D、电流表A1不变，A2变大，电压表V变小6.(2019·聊城)如图所示的电路中,电源电压保持不变,闭合开关S, 当滑动变阻器的滑片P向左滑动时,下列判断正确的是( ) A、电压表V1示数变小B、电压表V2示数不变C、灯泡L的亮度不变D、电压表V1与电流表A示数比值变小7.如图所示.电源电压不变,开关S闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将 , 电压表示数将。

(两空均选填“变大”、“变小”或“不变”)。

8.如图是体育测试中某种握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，R为保护电阻，握力大小可通过电压表示数来显示。

欧姆定律计算题专练·由开关引起的动态电路类型（有答案，共15题）R ，当S1闭合，S2、S3断开时，电流表示数为1A；当S3闭合，S1、1．如图所示，16ΩS2断开时，电流表示数为0.2A。

求：(1)电源电压；(2)电阻R2的阻值；(3)当S1、S2闭合，S3断开时，电路的总功率。

2．如图所示电路，R1=20Ω，R2=10Ω，电源电压保持不变，当S1闭合，S2、S3断开时，电流表的示数为0.6A．（1）求电源电压；（2）当S2断开，S1、S3闭合时，求电流表的示数；（3）电路如何连接时，电路消耗的电功率最小？并求出该最小值．3．电压表既是测量仪表，同时也是一个接入电路中的特殊电阻。

电压表的电阻一般很大，为测量某电压表的电阻，某同学连接了如图所示的电路，电源电压保持不变，R1=2.0k Ω。

当闭合开关S1、S2时，电压表示数为4.5V；只闭合开关S1时，电压表的示数为3.0V。

求：(1)电源电压是多少？(2)电压表的电阻是多少？4．在赤峰市某中小学科技小制作活动中，小华同学设计了一个简易的能调节亮度的小台灯，原理图如图所示，其中灯泡L上标有“6V 6W”字样．当开关S接a时，L恰好正常发光；当开关S接b时，L中的电流为0.2A．R1为定值电阻，且电源电压和小灯泡L电阻保持不变．求：（1）小灯泡L的电阻及电源电压；（2）R1的阻值；（3）开关S接b时，小灯泡L的实际功率；（4）开关S接b时，10s时间内R1上产生的热量．5．如图所示的电路中已知R1为40Ω．在闭合S 的情况下，断开S1时电压表的读数是2.0V，闭合 S1时电压表的示数是 2.8V．若电源电压保持不变，求：（1）在闭合 S 断开S 1 时，电路中的电流；（2）电阻 R 2 的阻值。

6．如图所示电路，110ΩR =、220ΩR =，电源电压保持不变。

（1）当S 1闭合，S 2、S 3断开时，电流表的示数为0.6A ，求电源电压；（2）当S 2断开，S 1、S 3闭合时，求电流表的示数及电流在10s 的时间里做的电功；（3）电路如何连接时，电路消耗的电功率最小？并求出该最小值。

小专题：动态电路类型1、开关型1．（2018·恩施）如图，闭合S2，两电表均有示数，只闭合S1和S3，则（）A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．两表示数均变小D．两表示数均变大2．（2018·福建）如图，闭合开关S1、S2，电流表和电压表均有示数，若断开S2，则（）A．电流表示数变小，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变大，电压表示数变大3．如图，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后，判断正确的是（）A．同时闭合S1、S2，电流表示数变大，灯变亮B．同时闭合S1、S3，电流表示数变大，灯的亮度不变C．同时闭合S1、S3，电压表的示数不变D．断开S1，只闭合S2，电流表、电压表示数都变大4．（2017·长春）如图，滑片在滑动变阻器的中点。

当开关S1闭合，S2断开时，电压表和电流表的示数分别为U1、I1；当开关S1、S2都闭合时，电压表和电流表的示数分别为U2、I2，则（）A．U1＞U2B．U1＝U2C．I1＜I2D．I1＞I25．（2018·赤峰）如图，先闭合开关S1，电流表、电压表的示数分别为I1、U1，再闭合开关S2、S3，电流表的示数分别为I2、U2，则（）A．I1＞I2U1＞U2B．I1＜I2U1＞U2C．I1＜I2U1＜U2D．I1＞I2U1＜U2类型2、滑动变阻器型6．（2018·孝感）如图电路，闭合开关S后，滑片P向左滑动时，则（）A．电压表V1的示数变大B．电压表V1与V2的示数之和变小C．电流表A的示数变小D．若电压表V1突然短路，则小灯泡变亮7．（2018·咸宁）如图，下列说法正确的是（）A．开关闭合前，电压表和电流表均无示数B．开关闭合后，滑片P向右移动的过程中，电压表的示数变大C．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值不变D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的乘积变大8．（2018·达州）如图，闭合开关S后，当滑动变阻器的滑片向右滑动时（）A．电压表V1示数与电流表A示数的比值变大B．电压表V2示数与电流表A示数的比值不变C．电压表V1示数的变化量大于电压表V2示数的变化量D．电压表V1示数的变化量小于电压表V2示数的变化量9．（2018·广安）如图，闭合开关后，当滑片P向右移动时，下列说法正确的是（）A．灯泡L变暗B．电压表示数变小C．电流表A1示数变大D．电路消耗的总功率变小10．（2018·东营）如图，闭合开关后，当滑动变阻器滑片向右移动时，下列判断正确的是（）A．电压表示数与电流表A1示数的乘积变大B．电压表示数与电流表A2示数的乘积变大C．电压表示数与电流表A1示数的比值不变，电流表A2示数变小D．电压表示数与电流表A1示数的比值变大，电流表A2示数变大类型3、应用型11．（2018·聊城）如图，R为光敏电阻，其阻值随光照强度的增大而减小，闭合开关后，逐渐增大光敏电阻上的光照强度，电表示数变化情况是（）A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．电压表和电流表示数的比值将变小D．电流表和电压表示数均变大12．（多选）（2018·河南）如图，R1为热敏电阻，其阻值随温度的升高而减小。

动态电路本卷贰O贰贰年贰月捌日编写；出题人：令狐学复；欧阳化语；令狐理总。

一、开关动作型动态电路开关动作型动态电路：对于开关闭合、断开引起的电路变化题，要分清每种变化时电路的连接情况，最好画出每种情况的电路图，明确各表(电流表、电压表)所在的位置，所测哪局部物理量，然后根据欧姆定律、串并联电路的特点进展解答。

【例1】(2021，)如下图，电源电压不变，闭合S1后，再闭合S2，电流表的示数________，电压表的示数________。

(均选填“变大〞“变小〞或者“不变〞)【解析】当只闭合S1时，R1、R2串联，电压表测R1两端的电压；根据串联电路电压规律，R1两端电压小于电源电压，再闭合开关S2后，R2被短路，只有R1接入电路中，电路中电阻变小，根据欧姆定律可知，电路中电流变大，即电流表示数变大，定值电阻R1两端的电压等于电源电压，所以电压表示数变大。

【答案】变大变大【对应练习】1．(2021，)如下图，电源电压保持不变。

当开关S由断开到闭合时，电流表的示数将________，电压表与电流表示数的比值将________。

(均选填“变大〞“变小〞或者“不变〞),第1题图) ,第2题图) 2．(2021，)如下图，电阻R1＝3 Ω，R2＝2 Ω。

闭合开关S，电流表的示数________，电流表的示数________(均选填“变大〞“变小〞或者“不变〞)，电压表的示数变化与电流表的示数变化之比等于________Ω。

3．(2021，)如下图的电路，电源电压不变，开关S闭合后，当S1由断开变为闭合时，那么( )A.示数变大，示数不变B.示数变大，示数变大C.示数不变，示数不变D.示数不变，示数变小,第3题图) ,第4题图) 4．(2021，)如下图，当开关S1闭合时，为使电流表、电压表的示数都减小，以下操作正确的选项是( )A．断开开关S2，滑片P向左挪动B．断开开关S2，滑片P向右挪动C．保持滑片P位置不动，使开关S2由闭合到断开D．保持滑片P位置不动，使开关S2由断开到闭合二、变阻器动作型动态电路变阻器动作型动态电路：对于滑动变阻器滑片挪动引起的电路变化题，首先要分清电路的连接情况，最好画出对应的电路图，明确各表所在的位置，所测哪局部物理量，再分析滑动变阻器连入电路中阻值的变化情况，最后结合欧姆定律、串并联电路的特点进展解答。

2024年中考物理真题分类训练——动态电路一、选择题1.（2024泰安，13）如图所示的电路中，电源电压保持不变，R1为定值电阻，闭合开关S，当滑动变阻器R2的滑片P向右移动时，下列说法中①电流表A的示数变小②电压表V的示数变大③电压表V与电流表A1的比值变小④滑动变阻器R2消耗的电功率变小A．只有①④正确 B．只有②③正确 C．只有①③正确 D．只有②④正确2.(2024乐山，14)小华设计了如图所示的输液提示器，在护士站能够视察到药液量的改变。

当袋中药液量削减时A．电压表示数减小，灯泡亮度变暗B．电压表示数减小，灯泡亮度变亮C．电压表示数增大，灯泡亮度变暗D．电压表示数增大，灯泡亮度变亮3.（2024常德，18）如图在探究“电流与电阻关系”时，电源电压恒为3V，试验打算了阻值分别为5Ω、10Ω、20Ω的电阻，当将100的电阻接入R所在位置时，调整滑动变阻器，使电压表的示数为2V，再分别用5Ω、20Ω的电阻替换100的电阻进行试验，下列说法正确的是（）A.用5Ω电阻替换，滑片P应向右端移动，电流表示数变大B.用5Ω电阻替换，滑片P应向左端移动，电流表示数变小C.用20Ω电阻替换，滑片P应向左端移动，电流表示数变大D.用20Ω电阻替换，滑片P应向右端移动，电流表示数变小4.（2024遂宁，10）如图甲是小明设计的自助探究试验电路，灯泡L在平安范围内的伏安特性曲线如图乙，电源电压恒为4.5V，滑动变阻器R的最大阻值20Ω，电流表量程0~0.6A,电压表量程0~3V.下列是小明对此电路通过计算分析作出的几个推断，其中正确的是A.变阻器滑片右移时电流表示数变大，电压表示数变大，灯泡亮度变亮B.交阻器滑片右移时电流表示数变小，电压表示数变小，灯泡亮度变暗C.为保证电路各元件平安，滑动变阻是阻值只能在5Ω~10Ω之间调整D.在平安调整过程中滑动变阻器消耗的最小电功率是0.9W5.(2024重庆B，8)如图5甲所示的电路，电源电压不变,Ｌ是标有“4Ｖ“字样的灯泡，定值电阻为６０Ω，两个电流表的量程均为０－０.６Ａ，电压表的量程为０－１５Ｖ，图５乙是小灯泡Ｌ的电流随其电压改变的图像。
