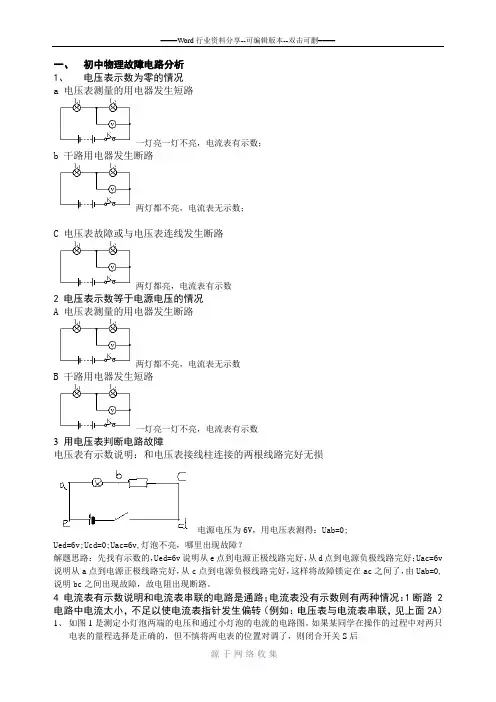

一、初中物理故障电路分析1、电压表示数为零的情况a 电压表测量的用电器发生短路一灯亮一灯不亮，电流表有示数；b 干路用电器发生断路两灯都不亮，电流表无示数；C 电压表故障或与电压表连线发生断路两灯都亮，电流表有示数2 电压表示数等于电源电压的情况A 电压表测量的用电器发生断路两灯都不亮，电流表无示数B 干路用电器发生短路一灯亮一灯不亮，电流表有示数3 用电压表判断电路故障电压表有示数说明：和电压表接线柱连接的两根线路完好无损电源电压为6V，用电压表测得：Uab=0;Ued=6v;Ucd=0;Uac=6v,灯泡不亮，哪里出现故障？解题思路：先找有示数的，Ued=6v说明从e点到电源正极线路完好，从d点到电源负极线路完好；Uac=6v 说明从a点到电源正极线路完好，从c点到电源负极线路完好，这样将故障锁定在ac之间了，由Uab=0,说明bc之间出现故障，故电阻出现断路。
4 电流表有示数说明和电流表串联的电路是通路；电流表没有示数则有两种情况：1断路 2 电路中电流太小，不足以使电流表指针发生偏转（例如：电压表与电流表串联，见上面2A）1、如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。
如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后A、电流表、电压表均损坏；B、电流表损坏，电压表示数为零；（）C、电流表有示数，电压表示数为零；D、电流表示数为零，电压表有示数。
2、如图2所示，下列说法正确的是（）A、电流表的连接是正确的；B、电压表的连接是正确的；C、两表的连接都是错误的；D、电流表将会被烧坏。
3、如图3所示，两只电灯L1和L2并联在电路中，当S1和S2都闭合时，电路中可能出现A、电流表被烧坏；B、电压表被烧坏；（）C、两只灯会被烧坏；D、两只灯都能发光。
4、如图4所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是（）A、电源接线接触不良；B、电流表损坏，断路，其他元件完好；C、灯L1发生灯丝烧断；D、灯L2发生短路，其他元件完好。
授课主题电路故障分析教学内容一、直击中考二、考点解读一、简单电路故障分析总体来说，故障分析题主要分成：串联、并联电路中的短路、断路，所以万变不离其宗，只要认清电路类型，这类题目其实就变得很简单。
注意：1、在串联电路中，有些题目会将电压表放在灯泡两端，可以和学生共同讨论此时电阻和灯泡发生故障时，电路中的现象和两个电表的变化，并以表格的形式列出来。
2、在串联电路中，题目还会将电阻换成灯泡，即两个灯泡的电路故障问题，可以告诉学生，电阻和灯泡的区别就是电阻式不会发光的，并和学生讨论，两个灯泡发生故障时电路的现象和电表的变化，并以表格的形式列出来。
3、并联电路基本上不考短路故障，因为题目规律性太强，所以没什么出题考点，因此重点需要放在串联电路故障分析上来，但不可忽略。
二、双故障判断近三年中考考题分布2011 2012 2013选择题第8题考查串联电路双故障填空题第15题考查并联电路双故障填空题第15题考查串联电路添加导线避免电源短路在电路故障问题的某些题型中存在两个用电器均有故障，那么绝大多数情况下，分三种分析：R故障、L故障、R和L同时故障。
所以题型中均以可能存在的形式出现选项。
题干中会以顿号连接说明，如“电阻R、灯L 可能出现故障”等，这类题目往往是多故障问题，一般是两个用电器同时出现故障。
1.串联电路双故障2.并联电路双故障两个灯泡一起断路，只有电压表有示数，电流表均无示数。
3.电表判断电路故障1、用电压表判断（电路已有故障）如图所示，可先让电压表与L1并联，若无示数，则电源可能损坏，或电源处断路，若和L,并联时无示数，则可能从b经L2、开关、电源再到a的这部分电路中出现断路；若有示数且接近电源电压则应是从a到b的这部分电路出现断路2、用电流表判断（电路已有故障）若开关闭合后，两灯泡不亮，可以用电流表（或导线）来检查电路的故障，将电流表（或导线）逐个与小灯泡并联，若另一个灯发光则和电流表（或导线）并联的部分有断路，若电流表无示数或另一个仍不亮，则可能是通向电源的部分（除和电流表（或导线）并联部分的余下部分）有断路三、一模真题汇编1.（2014年1月崇明区第7题）在图1所示的电路中，闭合电键S，电路正常工作．一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合电键S，故障原因电流表A 电压表V 灯LR断路、L短路无示数（变小）有示数（变大）不亮R断路、L断路无示数（变小）无示数（变小）不亮R短路、L断路无示数（变小）无示数（变小）不亮R短路、L短路烧坏无示数不亮两个电表指针均发生明显偏转．若电路中只有一处故障，且只发生在灯L 或电阻R 上，则故障是（）A ．灯L 断路B ．灯L 短路C ．电阻R 断路D ．电阻R 短路2.（2014年1月闸北区第7题）如图2所示，闭合电键S ，灯L 亮，一段时间后灯L 熄灭。
初三物理《电路故障分析》试题初中物理电路故障分析一、串联电路中的故障分析:,以电路中两盏为例子，1 闭合开关发现只有一盏灯亮。
故障分析:既然有灯亮～说明电路是通路的~那盏不亮的灯可能被短路了.例:如图当闭合开关时，L1亮，L2不亮。
电压表和电流表均有示数.故障可能原因是( ）A.L1短路B.L2短路 C。
L1断路 D。
L2断路b【题目变式1：】如上图，当闭合开关时，L1不亮,L2亮.电压表无示数，电流表有示数。
故障可能原因是（）A.L1短路 B。
L2短路 C。
L1断路 D.L2断路a【题目变式2：】如上图，当闭合开关时，L1不亮，L2亮。
电路中可能存在的故障原因和两表示数的情况可能是（）A.L1短路，电压表有示数，电流表无示数B.L1短路，电压表无示数，电流表有示数C.L2短路，两表都无示数D。
L2短路，两表都有示数B2 开始时两盏灯都亮～一段时间后发现两盏都不亮。
故障分析:既然所有灯都不亮了～说明电路中存在断路现象.即此时电路是开路的。
常用判断方法：用电压表依次测试某段两端～有读数或者无读数～以此判断故障的原因.电压表有读数:说明有电流通过电压表～此时连接电压表的电路应该是通路的。
电压表无读数:说明没有电流通过电压表～此时连接电压表的电路是开路的。
例：如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量,结果是Uad=6v, Uab=0， Ubc=0, Ucd=6V，该电路的故障可能是（）A、开关S接触不良;B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了d总结:1.串联电路中如果有一盏灯亮，另外一盏灯不亮。
说明这个电路可能发生了短路现象，谁不亮谁短路。
2.串联电路中如果所有灯都不亮，说明电路可能中发生了开路现象。
二、并联电路中的故障分析：,以电路中两盏为例子，1 闭合开关发现只有一盏灯亮。
故障分析:既然有一灯亮～说明这一灯亮的电路是通路的~那盏不亮的灯一定是开路.，因为如果短路~会烧坏电源所有灯都不亮了,例:如图所示电路中，电源电压不变，闭合开关S后，L1，L2都发光，一段时间后,其中一灯突然熄灭，而电流表电压表的示数都不变，产生这现象的原因是:（ )A、灯L1知路；B、灯L2短路;C、灯L1开路；D、灯L2开路。
动态电路及电路故障(gùzhàng)分析(以题串点)复习尝试一、复习目的：1、会分析滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化；2、会分析开关的断开或者闭合引起电路中电学物理量的变化；3、会判断两种根本的电路故障〔断路和短路〕。
二、知识归纳：1、串联电路是分压电路，在串联电路中，电阻越大的，分的电压越〔多或者少〕；并联电路是分流电路，在并联电路中，电阻越大的分的电流越〔多或者少〕。
2、在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变〔大或者小〕；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变〔大或者小〕。
3、有公式I=U/R得，当电压不变时，电阻越大，电流就越〔大或者小〕；有公式U=IR得，通过电阻的电流越大，它两端的电压也越〔大或者小〕；4、是断路；短路。
5、电流表的特点是电阻很〔大或者小〕，通常相当于，电压表的特点是电阻很〔大或者小〕，通常相当于。
三、典型例题动态电路局部第一种类型：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化〔一〕．串联电路中滑动变阻器的滑片P的位置的变化引起的变化例1.如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右挪动时，请你判断A表和V表的变化。
针对性练习:〔2〕如图3，当滑片P向左挪动时，A表和V表将如何变化〔3〕在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右挪动时〔〕(A)电流表示数变大，灯变暗。
(B)电流表示数变小，灯变亮。
(C)电压表示数不变，灯变亮。
(D)电压表示数不变，灯变暗。
〔二〕、并联电路中滑动变阻器的滑片P的位置的变化引起的变化例2.如图6，当滑片P向右挪动时，A1表、A2表和V表将如何变化？图1 图3图4图7图6图8针对性练习(liànxí):如图7，当滑片P向右挪动时，A1表、A2表和V表将如何变化？第二种类型：开关的断开或者闭合引起电路中电学物理量的变化〔三〕、串联电路中开关的断开或者闭合引起的变化例3.在如图8所示的电路中，将开关K闭合，那么电流表的示数将______，电压表的示数将________(均填“变大〞、“变小〞或者“不变〞)。

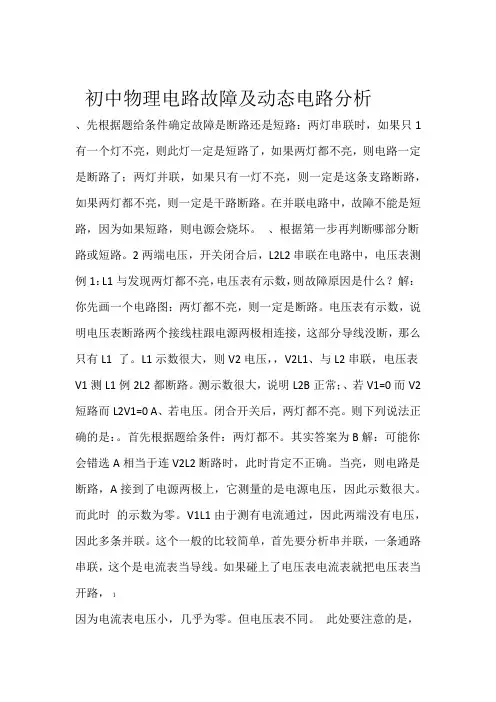

初中物理电路故障及动态电路分析、先根据题给条件确定故障是断路还是短路：两灯串联时，如果只1有一个灯不亮，则此灯一定是短路了，如果两灯都不亮，则电路一定是断路了；两灯并联，如果只有一灯不亮，则一定是这条支路断路，如果两灯都不亮，则一定是干路断路。
在并联电路中，故障不能是短路，因为如果短路，则电源会烧坏。
、根据第一步再判断哪部分断路或短路。
2两端电压，开关闭合后，L2L2串联在电路中，电压表测例1：L1与发现两灯都不亮，电压表有示数，则故障原因是什么？解：你先画一个电路图：两灯都不亮，则一定是断路。
电压表有示数，说明电压表断路两个接线柱跟电源两极相连接，这部分导线没断，那么只有L1 了。
L1示数很大，则V2电压，，V2L1、与L2串联，电压表V1测L1例2L2都断路。
测示数很大，说明L2B正常；、若V1=0而V2短路而L2V1=0 A、若电压。
闭合开关后，两灯都不亮。
则下列说法正确的是：。
首先根据题给条件：两灯都不。
其实答案为B解：可能你会错选A相当于连V2L2断路时，此时肯定不正确。
当亮，则电路是断路，A接到了电源两极上，它测量的是电源电压，因此示数很大。
而此时的示数为零。
V1L1由于测有电流通过，因此两端没有电压，因此多条并联。
这个一般的比较简单，首先要分析串并联，一条通路串联，这个是电流表当导线。
如果碰上了电压表电流表就把电压表当开路，1因为电流表电压小，几乎为零。
但电压表不同。
此处要注意的是，电压表只是看做开路，并不是真的开路。
所以如果碰上了一个电压表一个用电器一个电源串联在一起的情况，要记得。
电压表是有示数的（话说我当时为这个纠结了好久）。
还有一些东西光看理论分析是不好的，要多做题啊，做多得题，在分析总结以下，会好很多。
而且如果有不会的，一定要先记下来，没准在下一题里就会有感悟、一．常见电路的识别方法与技巧在解决电学问题时，我们遇到的第一个问题往往是电路图中各个用电器（电阻）的连接关系问题。
中考物理总复习《电路故障分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1.如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果只有R1和R2一处发生了故障，则下列判断正确的是()第1题图A. R1短路B. R2短路C. R1断路D. R2断路2.在图示电路中，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数为零，电压表有示数且不变．图中除标有序号的四根导线外其他元件正常，则出现断路的导线一定是()第2题图A. ①B. ②C. ③D. ④3.如图所示是“测量小灯泡电功率”的实验电路，正确连接电路后闭合开关，发现灯泡不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是()第3题图A. 灯泡断路B. 滑动变阻器接入电路的阻值过大C. 灯丝电阻值过大D. 滑动变阻器短路4.小华在做如图所示的实验时，闭合开关S，两灯均发光，过了一会儿，灯L1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小；他将灯L1、L2位置互换，再次闭合开关S，观察到两个电表指针均不动，若电路中只有一处故障，则一定是()第4题图A. 灯L1短路B. 灯L1断路C. 灯L2短路D. 灯L2断路5.小明同学按图示连接好电路，闭合开关后发现，甲乙两灯泡均不亮．然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮．于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来．根据以上现象可以推断出下列哪个结论是正确的()第5题图A. 甲灯泡断路B. 乙灯泡断路C. 甲乙灯泡都断路D. 电源坏了6.如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，检测结果如下表所示．则电路中的故障是()测试点a、b b、c c、d电压表示数有示数无示数有示数A.B. 小灯泡L断路C. 滑动变阻器R断路D. 滑动变阻器R短路7.在探究串联电路电压特点时，某同学设计的电路如图所示．对于下列实验过程中出现的现象及分析正确的是()第7题图A. 开关闭合后，如果灯泡L2不亮、L1亮，一定是L2灯丝断了B. 如果只有灯泡L1开路，则开关闭合后电压表示数一定为零C. 如果只有灯泡L2开路，则开关闭合后电压表示数一定为零D. 开关闭合后，如果电压表示数为零，灯泡L2一定不发光二、填空题8.如图所示电路，开关S闭合后，两灯均发光，电压表测的是灯________(选填“L1”或“L2”)两端电压．一段时间后，两灯均熄灭，但电压表有读数且示数较大，电流表无读数，则故障可能是________(选填“L1短路”“L1断路”或“L2断路”)．第8题图9.小芳用铅笔芯制作如图所示的“模拟调光灯”．闭合开关后，左右移动回形针，小灯泡始终不亮．为检查电路故障，小芳将电压表接到A、B两点，测得电压为3.0 V，则A、B间________(选填“短路”或“断路”)，这种故障可能的情况是____________、________________________．第9题图10. (2021上海)在如图所示的电路中，闭合开关S后，至少有一个电表发生偏转，已知电路中只有一处故障，且发生在电阻R1或R2上．请写出两电表的偏转情况及其对应的故障．________________________________________________________________________.第10题图参考答案1.【答案】A2.【答案】B3.【答案】B4.【答案】B5.【答案】B6.【答案】C7.【答案】C8. L1L1断路9.【答案】断路小灯泡灯丝断了A、B间接触不良10.【答案】若电压表示数不变，电流表示数变大，则R1短路；若电流表示数变大，电压表示数变小，则R2短路。

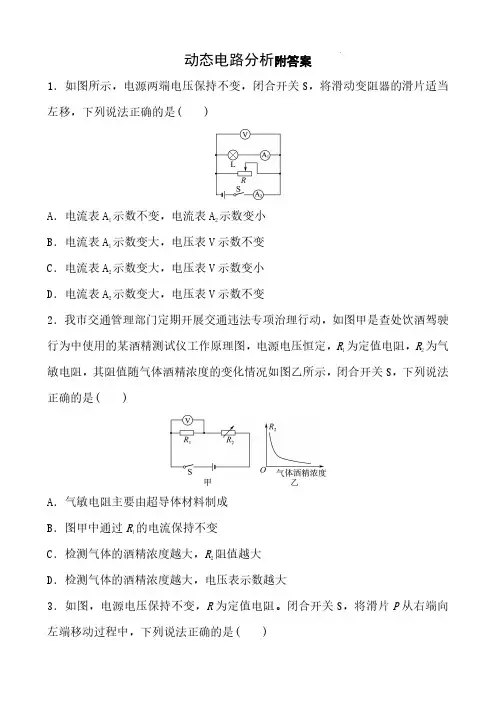

动态电路分析附答案1．如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，下列说法正确的是()A．电流表A 1示数不变，电流表A 2示数变小B．电流表A 1示数变大，电压表V 示数不变C．电流表A 2示数变大，电压表V 示数变小D．电流表A 2示数变大，电压表V 示数不变2．我市交通管理部门定期开展交通违法专项治理行动，如图甲是查处饮酒驾驶行为中使用的某酒精测试仪工作原理图，电源电压恒定，R 1为定值电阻，R 2为气敏电阻，其阻值随气体酒精浓度的变化情况如图乙所示，闭合开关S，下列说法正确的是()A．气敏电阻主要由超导体材料制成B．图甲中通过R 1的电流保持不变C．检测气体的酒精浓度越大，R 2阻值越大D．检测气体的酒精浓度越大，电压表示数越大3．如图，电源电压保持不变，R 为定值电阻。
闭合开关S，将滑片P 从右端向左端移动过程中，下列说法正确的是()A．V1和V2示数不变，A示数变大B．V2和A示数的乘积先变大后变小C．V1和A示数之比不变D．V2和A示数之比变小4．如图是酒精浓度检测仪的简化电路图。
电源电压保持不变，R1为定值电阻，R2为酒精气体传感器，其阻值随酒精气体浓度的增大而减小。
闭合开关S，酒后的驾驶员对着R2呼出气体，酒精气体浓度增大，则()A．电路中总电阻增大B．电流表A示数增大C．电压表V示数减小D．电路的总功率减小5．如图所示电路，闭合开关后，将滑动变阻器的滑片从最右端向左移动一小段距离的过程中()A．电流表示数变小B．电压表示数变小C．灯泡的功率变大D．电路总功率变大6．(多选)公路检查站的“地磅”可以检测货车是否超载。
如图是某种地磅的工作原理图，滑片P 可在竖直放置的电阻R 上滑动，当货车质量增大时，电表示数随之增大，由电表改装成的显示器的示数也增大。
下列说法正确的是()A．接线柱“1”应与“3”连接B．“显示器”由电压表改装而成C．若货车质量增大，则电阻R 0两端电压增大D．为了节约电能，电阻R 0可以去掉7．如图所示，电源电压不变，闭合开关，当滑动变阻器滑片P 向左移动时，下列判断正确的是()A．电流表A 示数变大，电压表V 1示数变小，电压表V 2示数不变B．电流表A 示数变大，电压表V 1示数变小，电压表V 2示数变大C．电流表A 示数变小，电压表V 1示数变大，电压表V 2示数变小D．电流表A 示数变小，电压表V 1示数变小，电压表V 2示数变大8．如图所示，电源电压恒定不变，开关闭合后，当滑动变阻器的滑片P 由最右端向中点滑动时，下列说法正确的是()A．电流表A 1示数不变，电压表V 示数不变B．电流表A 1示数变大，灯泡L 的亮度增大C．电流表A 2示数变大，电压表V 示数不变D．电压表V 示数与电流表A 1的示数之比变大9．图甲是某款电子秤的外观图，图乙是它的原理图，表盘是由电压表改装而成的，下列判断正确的是()A．物体质量越大，电子秤示数越大，电路中电流不变B．物体质量越大，电子秤示数越小，电路中电流不变C．物体质量越大，电子秤示数越大，电路中电流越大D．物体质量越大，电子秤示数越小，电路中电流越大10．(多选)如图是一个简易身高测量仪工作电路示意图。
四、简单电路故障分析题型一：串联电路故障分析故障原因灯L电流表A的示数变化电压表V的示数变化R短路亮变大0R断路不亮接近为0 接近电源电压L短路不亮变大变为电源电压L断路不亮0 0例题1：已知下列各个电路中电源电压均为3V，分析下面的两类故障电路中各个电路的电压表的示数是=3V还是=0、电流表的示数I =0还是I≠0，将分析结果写在相应的括号里。
断路表现出的特征：表示该电阻断路、电流不能通过短路表现出的特征：表示该电阻短路、电流只通过与之并联的导线例题2：在测量灯泡电阻的实验中出现了一些故障和错误，试把下表填写完整。
现象故障或错误原因1灯不亮，电流表无读数；电压表有较大读数，取下灯泡，状况不变。
灯泡断路2灯不亮，电压表无读数，电流表有较大读数。
灯泡断路3灯不亮，电压、电流表均无读数，短路滑动变阻器灯亮滑动变阻器断路4灯泡发光较暗，无论怎样移动滑动变阻器滑片，电流表和电压表读数都不变。
滑变接在下面两接口5灯泡发光强烈，无论怎样移动滑动变阻器滑片，电流表和电压表读数都不变。
滑变接在上面两接口6刚刚接好最后一根导线，灯泡就发光。
开关未断开7闭合开关，灯泡就强烈发光。
滑变未拨到最大阻值8移动滑动变阻器滑片，电流表示数变大，电压表示数却变小。
电压表接在滑变两端9移动滑动变阻器滑片，电流表和电压表示数有变化，但灯泡发光始终发光较暗。
电源电压过低10移动滑动变阻器滑片，电流表和电压表示数有变化，灯泡亮度有变化但灯泡亮度始终较大。
滑动变阻器阻值过小题型二：并联电路故障分析故障原因A1表的示数变化A2表的示数变化A表的示数变化V表的示数变化L1断路0 不变变小不变L2断路不变0 变小不变总结：1、串联电路中如果有一盏灯亮，另外一盏灯不亮。
说明这个电路可能发生了短路现象，谁不亮谁短路。
2、串联电路中如果所有灯都不亮，说明电路可能中发生了开路现象。
3、并联一灯亮一灯不亮，是开路（因为如果短路，会烧坏电源所有灯都不亮了）题型三：串联电路开路故障检测巩固训练：1、（2-4-1）（2011武汉四月）在如图所示的电路中，闭合开关后，小灯泡正常发光。
