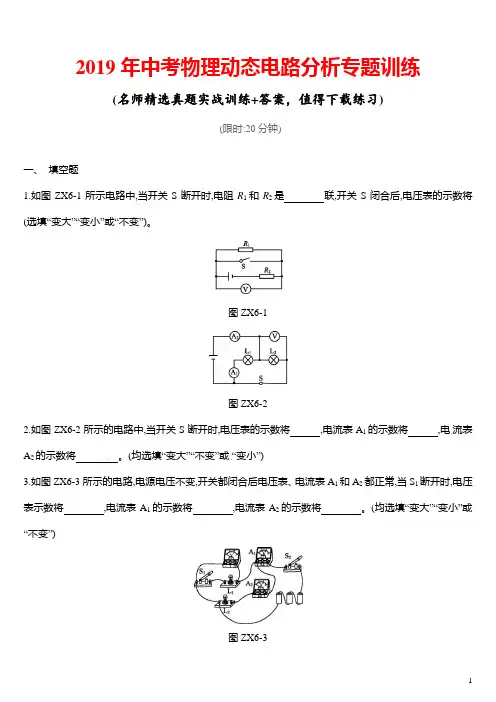

2019年中考物理动态电路分析专题训练(名师精选真题实战训练+答案，值得下载练习)(限时:20分钟)一、填空题1.如图ZX6-1所示电路中,当开关S断开时,电阻R1和R2是联,开关S闭合后,电压表的示数将(选填“变大”“变小”或“不变”)。
图ZX6-1图ZX6-22.如图ZX6-2所示的电路中,当开关S断开时,电压表的示数将,电流表A1的示数将,电流表A2的示数将。
(均选填“变大”“不变”或“变小”)3.如图ZX6-3所示的电路,电源电压不变,开关都闭合后电压表、电流表A1和A2都正常,当S1断开时,电压表示数将,电流表A1的示数将,电流表A2的示数将。
(均选填“变大”“变小”或“不变”)图ZX6-34.如图ZX6-4所示,电源电压恒定不变,闭合开关S,当滑动变阻器的滑片向右移动时,电流表A的示数将,电压表V的示数将。
(均选填“变小”“不变”或“变大”)图ZX6-4图ZX6-55.如图ZX6-5所示,当开关闭合后,将滑动变阻器的滑片由图中位置向右移动,在此过程中,电压表V的示数将;电压表V的示数与电流表A1的示数之比将;电流表A2与电流表A1的示数之差将。
(均选填“变大”“变小”或“不变”)6.在如图ZX6-6所示的电路中,电源电压保持不变。
闭合开关S,当滑动变阻器的滑片P向右移动时,电流表A的示数将,电压表V2的示数将。
(均选填“变小”“不变”或“变大”)图ZX6-67.[2018·广东]闭合开关S时,电压表示数如图ZX6-7乙所示为V;将滑动变阻器的滑片P向右移动时,电流表示数将,电压表示数将。
(后两空选填“变大”“变小”或“不变”)图ZX6-7二、选择题8.在如图ZX6-8所示的电路中,电源电压不变。
当开关S由断开到闭合,电压表的示数将()图ZX6-8A.变大B.变小C.不变D.无法确定9.如图ZX6-9所示的电路中,电源电压保持不变,当开关S由闭合到断开,电流表的示数将()图ZX6-9A.变大B.变小C.不变D.无法确定10.如图ZX6-10所示,电源电压保持不变。

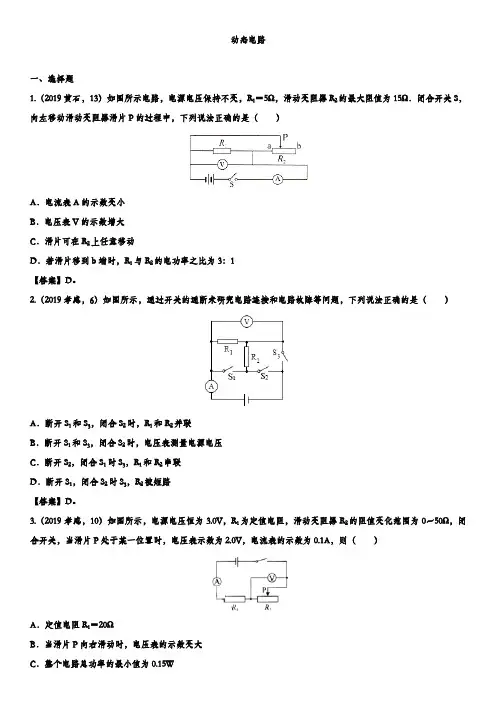

动态电路一、选择题1.（2019黄石，13）如图所示电路，电源电压保持不变，R1＝5Ω，滑动变阻器R2的最大阻值为15Ω．闭合开关S，向左移动滑动变阻器滑片P的过程中，下列说法正确的是（）A．电流表A的示数变小B．电压表V的示数增大C．滑片可在R2上任意移动D．若滑片移到b端时，R1与R2的电功率之比为3：1【答案】D。
2.（2019孝感，6）如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是（）A．断开S1和S3，闭合S2时，R1和R2并联B．断开S1和S3，闭合S2时，电压表测量电源电压C．断开S2，闭合S1时S3，R1和R2串联D．断开S1，闭合S2时S3，R2被短路【答案】D。
3.（2019孝感，10）如图所示，电源电压恒为3.0V，R1为定值电阻，滑动变阻器R2的阻值变化范围为0～50Ω，闭合开关，当滑片P处于某一位置时，电压表示数为2.0V，电流表的示数为0.1A，则（）A．定值电阻R1＝20ΩB．当滑片P向右滑动时，电压表的示数变大C．整个电路总功率的最小值为0.15WD．当滑动变阻器的功率为0.2W，R2＝5Ω或R2＝20Ω【答案】BCD。
4.（2019毕节，8）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大B．变大，变小C．变小，变小D．变小，变大【答案】D。
5.（2019年郴州，16）如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（）A．电流表A1变小，A2变小，电压表V不变B．电流表A1变小，A2不变，电压表V不变C．电流表A1变小，A2变小，电压表V变大D．电流表A1不变，A2变大，电压表V变小【答案】B。
6.(2019北京，11)如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。
如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（）A．电流表的示数变大，灯L变亮B．电流表的示数变大，灯L变暗C．电流表的示数变小，灯L变亮D．电流表的示数变小，灯L变暗【答案】D。
2019年中考物理试题专题训练——动态电路专题一、选择题1.（2019烟台，14）如图所示，电源电压保持不变，R1为定值电阻，闭合开关S，将滑动变阻器R2的滑片P从最右端向中点移动，下列说法正确的是A.电压表V1与电压表V2示数始终相等B.电流表A示数变大，电压表V2示数变小C.电压表V1示数与电流表A示数之比变小D.电压表V1示数与电流表A示数之比不变2.（2019聊城，）如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左滑动时，下列判断正确的是（）A．电压表V1示数变小B．电压表V2示数不变C．灯泡L的亮度不变D．电压表V1与电流表A示数比值变小3.（2019聊城，）有一只标有“6V 3W”字样的灯泡A和一只定值电阻B，A和B的电流随两端电压变化关系的图象如图甲所示。
则正确的有（）A．定值电阻B的阻值为6ΩB．将A、B串联接在9V电源两端，灯泡A正常发光C．将A，B井联接在6V电源两端，10s内电路消耗的电能是30JD．将A与一个滑动变阻器串联接在6V电源两端，如图乙所示，当灯泡的功率与滑动变阻器的功率相等时，滑动变阻器的功率为0.9W4.（2019威海，12）如图所示是某同学设计的监测河水流速变化的装置原理图。
机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持4.5V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1阻值为5Ω，滑动变阻器R2的规格为“15Ω，1A”。
闭合开关S，随着水流速度的改变，下列说法正确的是（）A．当水流速度增大时，电压表的示数变大B．当水流速度减小时，电压表与电流表的示数之比变大C．滑动变阻器允许接入电路的取值范围为2.5Ω～10ΩD．电路消耗总电功率的变化范围为1.35W～4.05W5.（2019潍坊，12）如图所示电路中，电源电压不变，R1为定值电阻，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电流表A的示数变大B．电压表V1的示数变大C．电路中消耗的总功率变大D．电压表V2与电流表A示数的比值变小6.（2019东营，10）如图所示，测量小灯泡电功率的电路图，电源电压恒为6V，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格“50Ω1A”，小灯泡规格“2.5V 0.625W”，若不考虑小灯泡阻值随温度的变化，小灯泡两端电压不允许超过额定值，闭合开关，下列说法正确的是（）A．滑片向右滑动，电流表示数变小，电压表示数变大B．电流表的示数允许变化范围是0.1～0.25AC．滑动变阻器的阻值允许调节的范围是24～50ΩD．电路的最大电功率是2.5W7.（2019淄博，12）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC 调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。
2019年中考物理真题分类汇编——动态电路计算专题1.（2019德州，27）如图（a）所示电路，电源电压保持不变。
小灯泡L标有“4V0.5A”字样，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器R1的最大阻值20Ω．只闭合开关S、S1，调节滑动变阻器滑片P，得到电流表与电压表示数关系如图（b）所示。
求：（1）小灯泡的额定功率；（2）电源电压及定值电阻R2的阻值；（3）只闭合开关S和S2，移动滑动变阻器的滑片P，小灯泡L的I﹣U图象如图（c）所示，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围。
2.（2019烟台，27）某家用电热水器，其工作模式和相关参数如下表。
如图为电热水器的原理图，包括工作电路和控制电路两部分，通过电磁继电器自动控制电热水器实现加热状态和保温状态的档位变换。
R0、R1为电热丝，R2为滑动变阻器，R为热敏电阻（置于电热水器内），其阻值随温度的升高而减小。
红灯、绿灯是电热水器工作时的指示灯，忽略指示灯对电路的影响。
（1）分析说明当绿灯亮时，电热水器处于保温状态还是加热状态？（2）工作时，若要提高电热水器的保温温度，如何调节保护电阻R 2的滑片？（3）R 1工作时的电阻是多大？（4）电热水器处于加热状态时，工作4.2min ，可使1L 水的温度升高40℃。
则该电热水器的效率是多少？[()34.210/c J kg =⨯⋅水℃。
计算结果保留一位小数]3.（2019聊城，）如图所示，电源电压恒为12V ，小灯泡上标有“6V 3.6W “字样且灯丝电阻保持不变，当只闭合S 、S 1时，小灯泡正常发光；当所有开关都闭合，滑动变阻器的滑片滑到最右端时，电流表A 的示数是1.8A ．求：（1）定值电阻R1的阻值；（2）滑动变阻器R2的最大阻值；（3）小灯泡通电时消耗的最小电功率。
4.（2019威海，27）火锅是人们比较喜欢的一种饮食方式，如图为小明家使用的一款电火锅工作电路的原理图。
动态电路计算专题1.（2019襄阳，26）如图所示,电源电压保持不变,小灯泡L上标有“6V、2W”字样,当S1和S2同时闭合时,电流表的示数为0.5A；当只闭合S1时,电压表的示数为3V,此时R1消耗的功率为0.4W。
求:(1)小灯泡正常工作时的电阻值；(2)R1的阻值。
2.（2019盐城，25）新型电饭锅煮饭时采用“高温”和“低温”两种方式交替加热，其内部电路如图所示，R1和R2均为电热丝，S1是温度自动控制开关。
高、低温挡的额定功率见下表。
煮饭时，闭合开关S，电饭锅正常工作30min消耗的电能为0.44kW•h。
求:（1）煮饭时通过R1的电流（2）电热丝R2电阻（3）30min内R2消耗的电能3.（2019毕节，25）某同学设计了一个利用如图1所示的电路来测量海水的深度，其中R1＝2Ω是一个定值电阻，R2是一个压敏电阻，它的阻值随所受液体压力F的变化关系如图2所示，电源电压保持6V不变，将此压敏电阻用绝缘薄膜包好后放在一个硬质凹形绝缘盒中，放入海水中保持受力面水平，且只有一个面积为0.02m2的面承受海水压力。
（设海水的密度ρ水＝1.0×103kg/m3，g取10N/kg）（1）当电流表示数为0.2A时，求压敏电阻R2的阻值；（2）如图2所示，当压敏电阻R2的阻值为20Ω时，求此时压敏电阻R2所在深度处的海水压强；（3）若电流的最大测量值为0.6A，则使用此方法能测出海水的最大深度是多少？4.（2019菏泽，27）如图所示，将标有“2.5V 0.625W”字样的小灯泡接入电源电压4.5V （电压保持不变）电路中，为调节灯泡亮度，在电路中串联一个滑动变阻器，两个电压表的量程都是3V。
（1）移动滑动变阻器滑片，使小灯泡正常发光，灯泡正常发光时的电阻是多大？（2）在小灯泡正常发光的情况下，通电5分钟，滑动变阻器消耗的电能是多少？（3）为保证两个电压表两端的电压不超过3V，小灯泡两端的电压不超过额定电压的情况下，滑动变阻器允许的取值范围是多少？（假定灯丝电阻保持不变）5.（2019赤峰，23）同学们发现电饭锅、电高压锅等用电器的功率都是可以调节的。
2019年中考物理复习动态电路分析50题2018.11一、单选题（共33题）1.如图，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻。
闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是（）A.电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变小C.电压表和电流表示数的比值将变小D.电流表和电压表示数均变大2.在如图所示的电路中，电源电压保持不变，闭合开关S，向右移动滑动变阻器滑片P的过程中（）A.电压表V1，示数不变，电压表V2示数变大B.电流表A示数变大C.电压表V2示数与电流表A示数的比值变小D.电压表V1示数与电流表A示数的比值不变3.巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小，图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻，如果闭合S1、S2，滑片P向左移动时，电表的变化情况是（）A.表和表示数均变小B.表和表示数均变大C.表示数变小，表示数变大D.表示数变大，表示数变小4.如题图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如题图所示，下列说法不正确的是（）A. 电源电压是9VB. 定值电阻R的阻值是6ΩC. 滑动变阻器的阻值范围是0～18ΩD. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V5.如图所示的电路中，电源电压保持不变。
闭合开关S，将滑动变阻器的滑片P从中点滑到b端，下列说法正确的是（）A.电路中的总功率变小B.电压表V2的示数变大C.电压表V1示数的变化量与电流表示数的变化量之比变大D.电压表V1示数的变化量大于电压表V2示数的变化量6.在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A.电流表的示数变小，电压表的示数变大B.电流表的示数变大，电压表的示数变小C.电流表的示数不变，电压表的示数不变D.电流表的示数变小，电压表的示数不变7.如图是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。
2019年中考物理试题专题训练——开关型动态电路专题1．（2019青海，11）如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光，则断开开关S2时（）A．电流表示数变大，灯L变亮B．电压表示数变大，灯L的实际功率变小C．电流表示数变小，灯L仍然正常发光D．电压表示数不变，电路的总功率变大2.（2019攀枝花，12）如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2=2：1，则（）3.（2019安顺，12）图为电热水器的简化电路，它有加热和保温功能，R1和R2是两根电热丝，S为温控开关，1、2为开关的两个触点，当水温低于某个下限温度或高于某个上限温度时，S在两个触点间自动切换，使水温维持在设定的范围，已知热水器的加热功率为400W，保温功率为100W（忽略温度对电阻的影响），则电路中R2＝Ω．在使用过程中，若热水器连续工作10min消耗电能1.2×105J，此过程中热水器的保温工作时间是s。
4.（2019达州，19）如图所示，电源电压保持不变，R1、R2、R3均为定值电阻，R1：R2＝2：3，S为单刀双掷开关。
当S接到1时，电流表的示数为0.4A，R1消耗的功率为P1，此时R3消耗的功率为1.6W；当S接到2时，R2消耗的功率为P2，已知P1：P2＝32：27．则电源电压为V，R1为Ω，R3为Ω．5.（2019南京，18）如图所示，电源电压恒定，R1、R2为定值电阻，R2＝20Ω，灯泡L标有“6V 3W”字样。
（1）当S、S1、S2都闭合时，灯泡L正常发光，电流表示数为A，电路消耗的总功率为W；（2）当S闭合，S1、S2断开时，电压表示数为2V，则R1的阻值为Ω，通电1minR1产生的热量为J。
6．（2019锦州，17）在研究并联电路电流特点时，按如图所示电路图连接好电路。
2019 年中考物理试题分类汇编——动向电路一、选择题1.（ 2019桂林， 12）以下图的电路，电源电压保持不变，小灯泡额定电压为4V（小灯泡电阻不随温度变化）。
闭合开关S l，断开开关 S2，在滑动变阻器的滑片 P从 a端挪动到 b端的过程中，电压表示数变化范围是：2V-6V. 电流表示数变化范围是： 0.4A-l.2A ；闭合开关 S2，断开开关 S l，当滑动变阻器的滑片P在中点时小灯泡正常发光，则小灯泡的额定功率是（）2.（ 2019 龙东， 15）在以下图的电路中，电源电压为4V，电流表的量程为“0～”，电压表的量程为“0～ 3V”，小灯泡标有“2V 1W”字样（灯的电阻不变），滑动变阻器上标有“20Ω 1A”字样。
闭合开关，在保证电路各元件安全的状况下，以下说法正确的选项是（）A．小灯泡的最小功率为B．电压表的示数范围是1～ 3VC．滑动变阻器接入电路中的阻值范围是4～ 12ΩD ．电路总功率变化范围1～ 2W3.（ 2019 荆州，24）以下图电路，电源电压不变，闭合开关S，当滑片P 置于滑动变阻器 R2 的最右端 B 处时，电压表的示数为4V，定值电阻R1 的功率为；当滑片P 置于滑动变阻器R2 的中点时，电压表的示数变化了1V．以下结果正确的选项是（）A.电源电压为8V1的阻值为20ΩC.电路前后电流之比为1： 3D.电路总功率变化了4.(2019 荆门， 25)在如图甲所示的电路中，电源的电压恒定，滑动变阻器的最大阻值为R1＝8 Ω，R2为定值电阻但看不清表记。
滑动变阻器滑片从左端M 滑到右端N 的过程中，滑动变阻器的电功率P 随PN 间电阻R 变化的关系如图乙所示，此中滑动变阻器阻值取2Ω和 8Ω时电功率同样，则以下说法正确的有①定值电阻R2＝4Ω②电源的电压为6V③电压表的最大示数为④滑动变阻器的最大电功率为A．①②③B．②③④5.. (2019 衡阳， 18)以下图，电源电压不变，C．①②④ D ．①③④R1是定值电阻，闭合开关，将滑动变阻器R2的滑片渐渐从 a 端滑到 b 端，电流表示数为I ，电压表示数为U，电路耗费的总功率为P，以下能正确反应两个物理量之间关系的图象是6.（ 2019 长沙， 11）如图是小海设计的温度丈量仪的电路，R1是定值电阻， R2是阻值随温度高升而减小的热敏电阻，当R2的温度随环境温度降低时（）A．电流表的示数增大B．电压表V 1的示数增大C．电压表V2的示数增大 D ．电压表V 2的示数减小7.（ 2019 宿迁， 10）以下图，电源电压6V保持不变，定值电阻R1标有“10ΩA”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～A，电压表量程为0～ 3V，闭合开关 S，以下做法可以保证电路安全的是（）A.电路中电流不超出B.R1 两头电压不超出3VC.滑动变阻器连入电路的阻值在10--20Ω范围内变化D.电路的总功率在 1.8--3W 范围内变化二、填空题1. (2019 衡阳， 22)以下图， R 为定值电阻、 R’为滑动变阻器，闭合开关S，将滑动变阻器的滑片从 a 端渐渐滑动到 b 端，发现○V1表示数从2V 变化到 6V ，而○V2 表示数从4V 变化到0，则电流表示数从0. 2A 变化到 ____A ， R＝ ___Ω2.（ 2019 龙东， 23）以下图为巨磁电阻特征原理表示图，图中四周磁场强度的加强而减小），闭合开关S1和 S2后，电磁铁左边为GMR 是巨磁电阻（阻值随极（填““N ”或““ S”），当滑片P 向右挪动时，小灯泡的亮度将（填“变亮” 、“变暗”或“不变” ）。
2019年中考物理真题分类汇编——开关型动态电路专题1.(2019邵阳，20)如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2、I1：I2分别是（）A．1：1、4：3 B．1：2、1：3 C．1：1、1：4 D．1：4、1：12.（2019长春，9）如图所示，电源两端的电压恒定．闭合开关S1，小灯泡发光，再闭合开关S2，则（）A．小灯泡变亮B．电流表示数变小C．电压表示数不变D．电路的总电阻变大3.（2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。
小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______kW·h。
已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=_____Ω。
4.（2019阜新，27）如图所示电路，电源电压恒定为3V，R2=10Ω，当S1闭合，S2、S3断开，电流表示数为0.6A，R1阻值为_____Ω；S2闭合，S1、S3断开，电压表示数为_____ V；S1、S3闭合，S2断开，电流表示数为_____ A。
5.（2019绵阳，7）如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中A. L1变亮，电压表示数变小B. L1变暗，电流表示数变大C. L2亮起来，电压表示数变大D. L2亮起来，电流表示数变小6.（2019广安，27）小蕊同学在学习了电学知识后，观察到生活中的许多电热器都有多个挡位，于是他利用电压恒为10V的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题。
2019年中考物理试题分类汇编——动态电路一、选择题1.(2019娄底，6)如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是（）A．通过滑动变阻器的电流变小B．电路中的总电流不变C．电流表和电压表的示数都逐渐变大D．电压表示数与电流表示数的比值不变2.(2019娄底，11)如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（）A．电磁铁的右端为N极B．小磁针将顺时针旋转C．当p向左滑动时，电磁铁的磁性增强，指示灯变暗D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小3..(2019益阳，14) 如图所示，电源电压不变，R0为定值电阻，R为滑动变阻器，当滑片P 向右移动时，电流表和电压表的示数变化情况是( )A．电流表示数减小，电压表示数减小B．电流表示数增大，电压表示数增大C．电流表示数减小，电压表示数增大D．电流表示数增大，电压表示数减小4.(2019邵阳，16)在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（）A．电磁铁的A端为N极B．小磁针静止时，N极水平指向左C．利用这一现象所揭示的原理可制成的设备是发电机D．当滑动变阻器滑动片P向右端移动，电磁铁磁性增强5.(2019邵阳，20)如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2、I1：I2分别是（）A．1：1、4：3 B．1：2、1：3 C．1：1、1：4 D．1：4、1：16.（2019绍兴，13）如图是小敏设计的汽车尾气中CO排放量的检测电路。
当CO浓度高于某一设定值时，电铃发声报警。
图中气敏电阻R，阻值随CO浓度的增大而减小。
2019年中考物理试题分类汇编——含电磁继电器的动态电路专题1.(2019扬州，26）如图所示是一种自动测定油面高度的装置。
电源电压为6V，R 1是最大电阻为30Ω的滑动变阻器，它的金属滑片P 连在杠杆一端，R 2是定值电阻，油量表是用量程为0〜0.6A 的电流表改装而成（ABCD 四点表示四个接线柱，电磁继电器线圈电阻忽略不计）（1）当油面上升时，电流表示数变大，则导线M 应与_____接线柱相连；当油量下降到预设位置时，警示灯亮，滑片P 刚好在B 处，则导线N 应与______接线柱相连。
（2）当油箱加满油时，滑片P 刚好在A 处，电流表的示数达到最大值，求电阻R 2的阻值________。
（3）在滑片滑动的过程中，求滑动变阻器R 1的最大功率_________。
2.(2019娄底，11)如图所示，GMR 是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S 1、S 2时，下列说法正确的是（）A．电磁铁的右端为N 极B．小磁针将顺时针旋转C．当p向左滑动时，电磁铁的磁性增强，指示灯变暗D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小3.（2019绍兴，13）如图是小敏设计的汽车尾气中CO排放量的检测电路。
当CO浓度高于某一设定值时，电铃发声报警。
图中气敏电阻R，阻值随CO浓度的增大而减小。
下列说法正确的是（）A.电铃应接在A和C之间B.当CO浓度升高，电磁铁磁性减弱C.用久后，电源电压U1会减小，报警时CO最小浓度比设定值高D.为使该检测电路在CO浓度更低时报警，可将R2控制电路的滑片向下移4.（2019龙东，23）如图所示为巨磁电阻特性原理示意图，图中GMR是巨磁电阻（阻值随周围磁场强度的增强而减小），闭合开关S1和S2后，电磁铁左侧为极（填““N”或““S”），当滑片P向右移动时，小灯泡的亮度将（填“变亮”、“变暗”或“不变”）。
5.（2019烟台，27）某家用电热水器，其工作模式和相关参数如下表。
2019年中考物理试题专题训练——动态电路专题2（word版包含答案）2019年中考物理试题专题训练——动态电路一、选择题1.（2019凉山州，11）法国科学家阿尔贝?费尔和德国科学家彼得?格林贝格尔由于发现了巨磁电阻（GMR）效应，荣获了2007年诺贝尔物理学奖。
巨磁电阻效应是指某些材料的电阻在磁场的磁性增强时急剧减小的现象，如图所示，GMR是巨磁电阻，闭合S、S并使滑片21P向左滑动，则（）A．电流表示数增大，电压表示数减小，小灯泡变亮．电流表示数增大，电压表示数增大，小灯泡变亮 B C．电流表示数减小，电压表示数减小，小灯泡变暗 D．电流表示数减小，电压表示数增大，小灯泡变暗的最为定值电阻，滑动变阻器RR（2019达州，10）如图甲所示，电源电压保持不变，2.21的关系如图乙所示。
电压表的示数与滑动变阻器R电压表的量程为0～15V．Ω，大阻值为302）则下列结果正确的是（A．电源电压为20VΩ RB．的阻值为51 C．为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4～30ΩD．开关S闭合后电路消耗的最小功率为14.4W3.（2019内江，12）如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V、V示数的变化量分别为△U、△U，电流表示数的2121变化量为△I，阻值相同的定值电阻R、R消耗电功率的变化量分别为△P、△P．则下列212126/ 12019年中考物理试题专题训练——动态电路专题2（word版包含答案）判断正确的是（）A．△P+△P＝△I．（R+R） B．|△U|＞|△U| 2221121D．|△U|RC．||+||＝+R＜|△U|22114.（2019北海，14）用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。
如图是检测植物叶片含水量的电路，电源电压不变。
将湿敏电阻R附着在叶片上，当叶片含水量升高时（）A．电流表示数增大 B．电压表示数减小D．电路总功率增大 C．电路总电阻减小5.（2019南京，12）如图所示电路，电源电压恒为4.5V，定值电阻R的阻值为10Ω，滑动0变阻器的最大阻值为30Ω，电阻箱R最大阻值为999.9Ω，电流表量程为0～0.6A，电压表量x程为0～3V．闭合开关S，下列说法正确的是（）A．S、S均向左闭合，R允许接入电路的最大阻值为20Ωx21B．S、S均向右闭合，电路允许消耗的最大功率为2.7W21C．S向左、S向右闭合，R允许接入电路的最大阻值为60Ωx12D．S向右、S向左闭合，只调R使电流表示数减半后其阻值一定大于原来的2倍x216.（2019泸州，8）如图所示，一条形磁铁静止在粗糙的水平桌面上，通电螺线管与条形磁26/ 22019年中考物理试题专题训练——动态电路专题2（word版包含答案）P向下滑动的过程中，条形磁铁始终保铁处于同一水平面上，并靠近。
2019年中考物理真题集锦——专题六十：动态电路1.（2019泸州，12）如图为一种测量环境湿度仪器的简化工作原理图。
电电压恒为6V，定值电阻R为l5Ω，R0为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10Ω～20Ω，电压表量程为0～3V，电流表量程为0～0.6A．闭合开关S，当环境的湿度增加时，在保证两电表安全的情况下，下列说法中正确的是（）A. 电流表示数变大，R0两端的电压变大B. 电压表示数与电流表示数的比值不变C. 通过R0的最大电流为0.24AD. R0在电路中的最小电阻值为15Ω2.（2019山西，10）图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。
电路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R的阻值随压力增大而增大，滑片P随身高增高而上滑。
下列分析正确的是（）A．身高越高电压表示数越大B．身高越高通过R0的电流越小C．体重越大电流表示数越大D．体重越大电路消耗总功率越大3.（2019北部湾，14）用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。
图5是检测植物叶片含水量的电路，电电压不变。
将湿敏电阻R附着在叶片上，当叶片含水量升高时（）A．电流表示数增大B．电压表示数减小C．电路总电阻减小D．电路总功率增大4.（2019淄博，12）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。
闭合开关S，当温度从20°C升高到120°C的过程中A. 电流表示数先变小后变大B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大D. 保护电阻消耗的功率先变小后变大5.（2019兰州，15）在如图所示的电路中，电电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是A.电流表A1的示数变大，电压表V的示数变小B.电流表A2的示数变小，电压表V的示数变大C.电压表V与电流表A2的示数之比变大D.电流表A2与A1的示数之差变大6.（2019河北，9）如图所示，电电压不变，R1、R2为定值电阻，R为滑动变阻器，a、b是电流表或电压表。
2019年中考物理试题专题训练——动态电路计算专题1.（2019南充，25）如图，电源电电压不变，定值电阻R1=6Ω，电流表的量程为0~0.6A，电压表的量程为0~3V，滑动变阻器R2的规格为“40Ω1A”，闭合开关后，当滑片P置于M 点时，电流表示数为0.3A，当滑片P置于N点时，电流表示数变化了0.1A，且滑动变阻器连入电路中的阻值12MNRR。
（1）求定值电阻R1前后两次电功率之比；（2）求电源电压；（3）在不损坏元件的情况下，求出滑动变阻器的取值范围。
2.（2019德阳，22）如图甲所示，电源电压保持不变，小灯泡上标有“8V”字样，电流表的量程为0～1.2A，如图乙是小灯泡的电流随电压变化的图像。
滑动变阻器R1的最大阻值为20Ω，定值电阻R2的阻值为9Ω，当闭合S和S2、断开S1、滑动变阻器的滑片移到中点时，小灯泡恰好正常发光。
求：（1）电源电压是多少？（2）闭合S和S1、断开S2，为保证电流表的安全，滑动变阻器的取值范围为多少?（3）闭合S和S2、断开S1，当滑动变阻器的阻值调到17.5Ω时，这时小灯泡的功率为3.2W，此时电流表的读数为多少?3.（2019广安，27）小蕊同学在学习了电学知识后，观察到生活中的许多电热器都有多个挡位，于是他利用电压恒为10V的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题。
已知R1＝20Ω、R2＝30Ω，请计算：（1）S2闭合，S1、S3断开时，电路中的电流；（2）S3断开，S1、S2闭合时，通电5min电路消耗的电能；（3）该电路的最大功率和最小功率之比。
4.（2019自贡，30）图13是小邦同学设计的调光灯电路，R0为定值电阻，S为选择开关，当S接触a点时，小灯泡正常发光但不能调光，当S接触b点时，电路断开，当S接触c点时，电路可连续调光。
已知滑动变阻器R的规格为“10Ω2A”，灯泡L上标着“10V 12W”的字样，电源电压恒为16V．灯泡电阻随温度变化。
2019年中考物理试题分类汇编——动态电路专题一、选择题1.（2019临沂，20）如图甲所示电路的电源电压为3V，小灯泡的额定电压为2.5V，图乙是小灯泡的I-U 图象。
闭合开关S后，下列判断正确的是（）A. 滑动变阻器的滑片P向左滑动时，灯泡变暗B. 电流表示数为时，灯泡的电阻是C. 电压表示数为时，小灯泡的功率是D. 小灯泡正常发光时，滑动变阻器的电功率是2.（2019巴彦淖尔，7）如图所示，小灯泡L标有”6V 3W”字样（不计温度对灯丝电阻的影响），当S 闭合，滑动变阻器滑片P在最左端时，小灯泡L正常发光；当S闭合，S1断开，滑动变阻器滑片P在中点时，电流表的示数为0.2A，下列说法正确的是（）A．电源电压为9VB．滑动变阻器的最大阻值为18ΩC．调节电路元件，可使电压表达到的最大值为4.5VD．电路的最小功率与最大功率之比为3：163.（2019通辽，15）如图甲所示，闭合开关S，调节滑动变阻器的滑片滑片从最右端滑至最左端时，小灯泡恰好正常发光。
电流表示数与两电压表示数的关系图象如图乙。
下列说法中正确的是（）A．电源电压为9VB．滑动变阻器的最大阻值为14ΩC．小灯泡的额定功率为8WD．电路总功率的变化范围为8W～12W4.（2019黔东南，6）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大B．变大，变小C．变小，变小D．变小，变大5.（2019辽阳，8）如图所示的电路中，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P由a 点移动到b点的过程中，下列说法正确的是A.电压表V2的示数将变小B.灯泡的亮度始终保持不变C.电流表A1的示数与电流表A2的示数始终相等D.电压表V1的示数与电流表A3的示数比值将变大6.（2019辽阳，12）如图甲所示的电路中，电源电压保持不变，闭合S1断开S2，S3接a，将滑动变阻器的滑片从最右端滑动到最左端时，灯泡L正常发光，再闭合S断开S1，S3接b，将滑动变阻器的滑片从最右端向左滑动到某一位置，两次实验中，分别绘制出电流表与电压表示数变化关系的图象如图乙所示。
2019 年中考物理试题分类汇编——动向电路专题一、选择题1.（2019 年郴州， 16）如下图，电源电压不变，闭合开关 S 后，滑动变阻器的滑片点向 b端挪动的过程中，以下对于电表示数变化状况判断正确的选项是（）P 自中A．电流表 A 1变小， A 2变小，电压表V 不变B．电流表 A 1变小， A2不变，电压表V 不变C．电流表A1变小， A2变小，电压表V 变大D ．电流表 A 1不变， A 2变大，电压表V 变小【答案】B。
2.(2019 北京， 11)如下图的电路中，电源两头电压保持不变，当开关发光。
假如将滑动变阻器的滑片P 向右滑动，则以下说法中正确的选项是（S 闭合时，灯）L 正常A．电流表的示数变大，灯L 变亮B．电流表的示数变大，灯L 变暗C．电流表的示数变小，灯L 变亮D ．电流表的示数变小，灯L 变暗【答案】 D 。
3.（ 2019 福建， 16）如图电路，电源电压恒定，R1＝ 12ΩR2＝6ΩR3是定值电阻。
闭合开关S1，单刀双掷开关S2接 a 时电流表的示数为，接 b 时电流表的示数可能为（）A． 0.3 A B． 0.6 A C．0.9 A D ． 1.2 A【答案】 C。
4.(2019 绥化， 10)如图甲所示的电路中，电源电压保持不变。
闭合开关S，当滑动变阻器的滑片 P 从 a 端挪动到 b 端的过程中，定值电阻R1两头的电压随滑动变阻器R2接入电路的阻值变化图象如图乙所示，以下说法正确的选项是（）A．电源电压为6VB．定值电阻R1的阻值为10ΩC．当滑片P 在 b 端时，经过R1的电流为D ．当滑动变阻器接入电路的阻值为20Ω时，R1耗费的电功率为【答案】 ABD 。
5.（ 2019 黄石， 13）如下图电路，电源电压保持不变，R1＝ 5Ω，滑动变阻器R2的最大阻值为 15Ω．闭合开关 S，向左挪动滑动变阻器滑片P 的过程中，以下说法正确的选项是（）A．电流表 A B．电压表V C．滑片可在的示数变小的示数增大R2上随意挪动D ．若滑片移到 b 端时， R1与 R2的电功率之比为3： 1【答案】 D 。
