2019年人教版中考物理专题复习--动态电路专题训练(多选题)

是
精选文档666
A.开封闭合前，电压表和电流表均无示数
B.开封闭合后，滑片P向右挪动的过程中，电压表的示数变小
C.开封闭合后，滑片P向右挪动的过程中，R的功率变大
D.开封闭合后，滑片P向右挪动的过程中，电压表与电流表示数的比值变小
31.(2019娄底，6)如下图，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左
精选文档666
A.滑动变阻器的滑片
P向左滑动时，灯泡变暗
B.电流表示数为
时，灯泡的电阻是
C.电压表示数为
时，小灯泡的功率是
D.小灯泡正常发光时，滑动变阻器的电功率是
20.（2019通辽，15）如图甲所示，闭合开关S，调理滑动变阻器的滑片滑片从最右端滑至最
左端时， 小灯泡恰巧正常发光。
电流表示数与两电压表示数的关系图象如图乙。
R附着在叶片上，当叶片含水量
高升时（
）
精选文档666
A．电流表示数增大B．电压表示数减小
C．电路总电阻减小D．电路总功率增大
4.（2019淄博，12）新式PTC发热资料能够自动调理电路的电功率，在生活中宽泛应用，
图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的
图像如图乙所示。闭合开关S，当温度从20°C高升到120°C的过程中
8.（2019湖州，6）一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁邻近并正对（如下图） 。以下表达中，正确的选项是（）
A．闭合开关前，电磁铁与条形磁铁间没有力的作用
B．闭合开关后，条形磁铁遇到桌面向左的摩擦力
精选文档666
C．闭合开关后，滑片P向a挪动时电磁铁与条形磁铁间的作使劲增大
精选文档666

2019年中考物理试题专题训练——动态电路专题一、选择题1.（2019烟台，14）如图所示，电源电压保持不变，R1为定值电阻，闭合开关S，将滑动变阻器R2的滑片P从最右端向中点移动，下列说法正确的是A.电压表V1与电压表V2示数始终相等B.电流表A示数变大，电压表V2示数变小C.电压表V1示数与电流表A示数之比变小D.电压表V1示数与电流表A示数之比不变2.（2019聊城，）如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左滑动时，下列判断正确的是（）A．电压表V1示数变小B．电压表V2示数不变C．灯泡L的亮度不变D．电压表V1与电流表A示数比值变小3.（2019聊城，）有一只标有“6V 3W”字样的灯泡A和一只定值电阻B，A和B的电流随两端电压变化关系的图象如图甲所示。

则正确的有（）A．定值电阻B的阻值为6ΩB．将A、B串联接在9V电源两端，灯泡A正常发光C．将A，B井联接在6V电源两端，10s内电路消耗的电能是30JD．将A与一个滑动变阻器串联接在6V电源两端，如图乙所示，当灯泡的功率与滑动变阻器的功率相等时，滑动变阻器的功率为0.9W4.（2019威海，12）如图所示是某同学设计的监测河水流速变化的装置原理图。

机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持4.5V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1阻值为5Ω，滑动变阻器R2的规格为“15Ω，1A”。

闭合开关S，随着水流速度的改变，下列说法正确的是（）A．当水流速度增大时，电压表的示数变大B．当水流速度减小时，电压表与电流表的示数之比变大C．滑动变阻器允许接入电路的取值范围为2.5Ω～10ΩD．电路消耗总电功率的变化范围为1.35W～4.05W5.（2019潍坊，12）如图所示电路中，电源电压不变，R1为定值电阻，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电流表A的示数变大B．电压表V1的示数变大C．电路中消耗的总功率变大D．电压表V2与电流表A示数的比值变小6.（2019东营，10）如图所示，测量小灯泡电功率的电路图，电源电压恒为6V，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格“50Ω1A”，小灯泡规格“2.5V 0.625W”，若不考虑小灯泡阻值随温度的变化，小灯泡两端电压不允许超过额定值，闭合开关，下列说法正确的是（）A．滑片向右滑动，电流表示数变小，电压表示数变大B．电流表的示数允许变化范围是0.1～0.25AC．滑动变阻器的阻值允许调节的范围是24～50ΩD．电路的最大电功率是2.5W7.（2019淄博，12）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC 调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。

M
应与_____接线柱相连；当油量降落到预
设地点时，警告
灯亮，滑片
P恰幸亏
B
处，则导线
N
应与______接线柱相连。
（2）当油箱加满油时，滑片
P恰幸亏
A
处，电流表的示数达到最大值，求电阻
R2的阻
值________。
（3）在滑片滑动的过程中，求滑动变阻器R1的最大功率_________。
三、计算题
1.（2019赤峰，23）同学们发现电饭锅、电高压锅等用电器的功率都是能够调理的。于是，
L上标有“
6V 6 W”的字样，
R1
的阻值为
10Ω，滑动变阻器
R2上标有“50Ω
2 A”的字样，两表的量程分别是
0~3 A
和
0~15
V。闭合
S1S2S3，调理电源电压使灯
L正常发光，则此时经过灯
L的电流为
______ A。当只
闭合开关S2时，挪动滑片P，保证电路安全前提下，的一半，则电源可调的最高电压与最低电压的差值为
表所示（弹簧均在弹性限度内）。求：
（1）浮桶的重力是多少牛?的
（2）未加水时，力敏电阻所受压力为2N，电流表的示数是多少安?
（3）当容器内的水深达到多少来时，双控阀门才翻开排水?
5.（2019鄂州，24）某同学利用如图甲所示的电路进行研究，电源电压恒为9V，改换5个
定值电阻Rx，获得如图乙所示的图象。则
3和
4时为加热状态
(温馨提示：最合适宝宝饮用的
牛奶温度为
40℃)
(1)求电阻R2的阻值；
(2)把400g牛奶从20℃加热到40℃，求牛奶所汲取的热量【c牛奶×103J/(kg·℃)】
(3)以下图，是暖奶器正常加热和保温过程中温度随时间变化的图象，求暖奶器在加过程

【2019最新】中考物理（人教版）专题复习训练：动态电路（教师版，部分无答案）word版一、开关动作型动态电路开关动作型动态电路：对于开关闭合、断开引起的电路变化题，要分清每种变化时电路的连接情况，最好画出每种情况的电路图，明确各表(电流表、电压表)所在的位置，所测哪部分物理量，然后根据欧姆定律、串并联电路的特点进行解答。

【例1】(2012，哈尔滨)如图所示，电源电压不变，闭合S1后，再闭合S2，电流表的示数_ _______，电压表的示数________。

(均选填“变大”“变小”或“不变”)【解析】当只闭合S1时，R1、R2串联，电压表测R1两端的电压；根据串联电路电压规律，R1两端电压小于电源电压，再闭合开关S2后，R2被短路，只有R1接入电路中，电路中电阻变小，根据欧姆定律可知，电路中电流变大，即电流表示数变大，定值电阻R1两端的电压等于电源电压，所以电压表示数变大。

【答案】变大变大【对应练习】1．(2013，自贡)如图所示，电源电压保持不变。

当开关S由断开到闭合时，电流表的示数将________，电压表与电流表示数的比值将________。

(均选填“变大”“变小”或“不变”),第1题图),第2题图) 2．(2013，镇江)如图所示，电阻R1＝3 Ω，R2＝2Ω。

闭合开关S，电流表的示数________，电流表的示数________(均选填“变大”“变小”或“不变”)，电压表的示数变化与电流表的示数变化之比等于________Ω。

3．(2013，常州)如图所示的电路，电源电压不变，开关S闭合后，当S1由断开变为闭合时，则( )A.示数变大，示数不变B.示数变大，示数变大C.示数不变，示数不变D.示数不变，示数变小,第3题图),第4题图) 4．(2013，包头)如图所示，当开关S1闭合时，为使电流表、电压表的示数都减小，下列操作正确的是( )A．断开开关S2，滑片P向左移动B．断开开关S2，滑片P向右移动C．保持滑片P位置不动，使开关S2由闭合到断开D．保持滑片P位置不动，使开关S2由断开到闭合二、变阻器动作型动态电路变阻器动作型动态电路：对于滑动变阻器滑片移动引起的电路变化题，首先要分清电路的连接情况，最好画出对应的电路图，明确各表所在的位置，所测哪部分物理量，再分析滑动变阻器连入电路中阻值的变化情况，最后结合欧姆定律、串并联电路的特点进行解答。

2019年中考物理复习动态电路分析50题2018.11一、单选题（共33题）1.如图，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻。

闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是（）A.电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变小C.电压表和电流表示数的比值将变小D.电流表和电压表示数均变大2.在如图所示的电路中，电源电压保持不变，闭合开关S，向右移动滑动变阻器滑片P的过程中（）A.电压表V1，示数不变，电压表V2示数变大B.电流表A示数变大C.电压表V2示数与电流表A示数的比值变小D.电压表V1示数与电流表A示数的比值不变3.巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小，图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻，如果闭合S1、S2，滑片P向左移动时，电表的变化情况是（）A.表和表示数均变小B.表和表示数均变大C.表示数变小，表示数变大D.表示数变大，表示数变小4.如题图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如题图所示，下列说法不正确的是（）A. 电源电压是9VB. 定值电阻R的阻值是6ΩC. 滑动变阻器的阻值范围是0～18ΩD. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V5.如图所示的电路中，电源电压保持不变。

闭合开关S，将滑动变阻器的滑片P从中点滑到b端，下列说法正确的是（）A.电路中的总功率变小B.电压表V2的示数变大C.电压表V1示数的变化量与电流表示数的变化量之比变大D.电压表V1示数的变化量大于电压表V2示数的变化量6.在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A.电流表的示数变小，电压表的示数变大B.电流表的示数变大，电压表的示数变小C.电流表的示数不变，电压表的示数不变D.电流表的示数变小，电压表的示数不变7.如图是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。

第十八章 电功率 （二）动态电路专题练习
人教版
新知导入
（2019北海）用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而 增大。如图是检测植物叶片含水量的电路，电源电压不变。将湿敏电阻R 附着在叶片上，当叶片含水量升高时（ B ）
A．电流表示数增大 B．电压表示数减小 C．电路总电阻减小 D．电路总功率增大
5、灯泡的亮度由灯泡的电功率决定
2、欧姆定律
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
数学表达式：I =
U R
变形公式： R U I
U IR
3、串联电路中的电流、电压、电阻的规律
（1）串联电路中各处的电流是相等的； I=I1=I2=…=In
（2）串联电路中的总电压等于各部分电路的电压之和。 U=U1+U2+…+Un
A．R1的电功率一定减小 B．R2的电功率一定增大 C．电流表的示数增大 D．电压表的示数减小
2、如图所示的电路中，电源电压不变，R1为定值电阻。闭合 开关S，当滑片从中点向右移时（ B ）
A．电流表A1的示数变小 B．电流表A2的示数变小 C．电压表的示数变大 D．R2的电功率变大
3、如图所示电路中，电源电压恒定不变，闭合开关S后，滑动变 阻器的滑片P自a向b移动的过程中（ B ）
A． 测试仪中电压表的示数越大 B． 测试仪中电流表的示数越小 C． 电路消耗的总功率越大 D． 电压表与电流表示数的比值越大
4、如图所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到 的现象是（ C ）
A．灯泡变暗，电压表示数变大 B. 灯泡变亮，电压表示数不变 C．电路消耗的总功率变小，电压表示数不变 D. 电路消耗的总功率变大，电压表示数变大

2019年中考物理试题专题训练——开关型动态电路专题1．（2019青海，11）如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光，则断开开关S2时（）A．电流表示数变大，灯L变亮B．电压表示数变大，灯L的实际功率变小C．电流表示数变小，灯L仍然正常发光D．电压表示数不变，电路的总功率变大2.（2019攀枝花，12）如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2=2：1，则（）3.（2019安顺，12）图为电热水器的简化电路，它有加热和保温功能，R1和R2是两根电热丝，S为温控开关，1、2为开关的两个触点，当水温低于某个下限温度或高于某个上限温度时，S在两个触点间自动切换，使水温维持在设定的范围，已知热水器的加热功率为400W，保温功率为100W（忽略温度对电阻的影响），则电路中R2＝Ω．在使用过程中，若热水器连续工作10min消耗电能1.2×105J，此过程中热水器的保温工作时间是s。

4.（2019达州，19）如图所示，电源电压保持不变，R1、R2、R3均为定值电阻，R1：R2＝2：3，S为单刀双掷开关。

当S接到1时，电流表的示数为0.4A，R1消耗的功率为P1，此时R3消耗的功率为1.6W；当S接到2时，R2消耗的功率为P2，已知P1：P2＝32：27．则电源电压为V，R1为Ω，R3为Ω．5.（2019南京，18）如图所示，电源电压恒定，R1、R2为定值电阻，R2＝20Ω，灯泡L标有“6V 3W”字样。

（1）当S、S1、S2都闭合时，灯泡L正常发光，电流表示数为A，电路消耗的总功率为W；（2）当S闭合，S1、S2断开时，电压表示数为2V，则R1的阻值为Ω，通电1minR1产生的热量为J。

6．（2019锦州，17）在研究并联电路电流特点时，按如图所示电路图连接好电路。

2019 年中考物理试题分类汇编——动向电路一、选择题1.（ 2019桂林， 12）以下图的电路，电源电压保持不变，小灯泡额定电压为4V（小灯泡电阻不随温度变化）。

闭合开关S l，断开开关 S2，在滑动变阻器的滑片 P从 a端挪动到 b端的过程中，电压表示数变化范围是：2V-6V. 电流表示数变化范围是： 0.4A-l.2A ；闭合开关 S2，断开开关 S l，当滑动变阻器的滑片P在中点时小灯泡正常发光，则小灯泡的额定功率是（）2.（ 2019 龙东， 15）在以下图的电路中，电源电压为4V，电流表的量程为“0～”，电压表的量程为“0～ 3V”，小灯泡标有“2V 1W”字样（灯的电阻不变），滑动变阻器上标有“20Ω 1A”字样。

闭合开关，在保证电路各元件安全的状况下，以下说法正确的选项是（）A．小灯泡的最小功率为B．电压表的示数范围是1～ 3VC．滑动变阻器接入电路中的阻值范围是4～ 12ΩD ．电路总功率变化范围1～ 2W3.（ 2019 荆州，24）以下图电路，电源电压不变，闭合开关S，当滑片P 置于滑动变阻器 R2 的最右端 B 处时，电压表的示数为4V，定值电阻R1 的功率为；当滑片P 置于滑动变阻器R2 的中点时，电压表的示数变化了1V．以下结果正确的选项是（）A.电源电压为8V1的阻值为20ΩC.电路前后电流之比为1： 3D.电路总功率变化了4.(2019 荆门， 25)在如图甲所示的电路中，电源的电压恒定，滑动变阻器的最大阻值为R1＝8 Ω，R2为定值电阻但看不清表记。

滑动变阻器滑片从左端M 滑到右端N 的过程中，滑动变阻器的电功率P 随PN 间电阻R 变化的关系如图乙所示，此中滑动变阻器阻值取2Ω和 8Ω时电功率同样，则以下说法正确的有①定值电阻R2＝4Ω②电源的电压为6V③电压表的最大示数为④滑动变阻器的最大电功率为A．①②③B．②③④5.. (2019 衡阳， 18)以下图，电源电压不变，C．①②④ D ．①③④R1是定值电阻，闭合开关，将滑动变阻器R2的滑片渐渐从 a 端滑到 b 端，电流表示数为I ，电压表示数为U，电路耗费的总功率为P，以下能正确反应两个物理量之间关系的图象是6.（ 2019 长沙， 11）如图是小海设计的温度丈量仪的电路，R1是定值电阻， R2是阻值随温度高升而减小的热敏电阻，当R2的温度随环境温度降低时（）A．电流表的示数增大B．电压表V 1的示数增大C．电压表V2的示数增大 D ．电压表V 2的示数减小7.（ 2019 宿迁， 10）以下图，电源电压6V保持不变，定值电阻R1标有“10ΩA”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～A，电压表量程为0～ 3V，闭合开关 S，以下做法可以保证电路安全的是（）A.电路中电流不超出B.R1 两头电压不超出3VC.滑动变阻器连入电路的阻值在10--20Ω范围内变化D.电路的总功率在 1.8--3W 范围内变化二、填空题1. (2019 衡阳， 22)以下图， R 为定值电阻、 R’为滑动变阻器，闭合开关S，将滑动变阻器的滑片从 a 端渐渐滑动到 b 端，发现○V1表示数从2V 变化到 6V ，而○V2 表示数从4V 变化到0，则电流表示数从0. 2A 变化到 ____A ， R＝ ___Ω2.（ 2019 龙东， 23）以下图为巨磁电阻特征原理表示图，图中四周磁场强度的加强而减小），闭合开关S1和 S2后，电磁铁左边为GMR 是巨磁电阻（阻值随极（填““N ”或““ S”），当滑片P 向右挪动时，小灯泡的亮度将（填“变亮” 、“变暗”或“不变” ）。

中考物理总复习《动态电路分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________类型1滑动变阻器滑片移动引起的动态电路分析1.如图所示电路中，电源电压不变，R为滑动变阻器，L为小灯泡(假设灯丝电阻不变)．闭合开关S，滑动变阻器的滑片P从b端向a端滑动的过程中()第1题图A. 电流表示数减小，小灯泡变暗B. 电压表示数增大，小灯泡变亮C. 电压表示数与电流表示数的比值减小，小灯泡变亮D. 电压表示数与电流表示数的比值不变，小灯泡变亮2.在如图所示的电路中，电源的电压保持不变，R1为定值电阻．开关S闭合后，将滑动变阻器R2的滑动触头向右移动时，下列说法正确的是()第2题图A. 电压表的示数减小B. 电流表的示数减小C. 电流表的示数减小D. 滑动变阻器R2消耗的电功率变大3.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是()第3题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变小C. 电流表示数变大，小灯泡亮度变亮D. 电流表示数变大，小灯泡亮度变暗4.如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表和电压表示数变化的说法正确的是()第4题图A. 电流表示数变小，电压表示数变大B. 电流表示数变小，电压表示数不变C. 电流表示数变大，电压表示数变小D. 电流表示数变大，电压表示数不变5.在如图所示的电路中，电源电压保持不变．当闭合开关S，滑动变阻器R2的滑片P向右移动时，下列说法中正确的是()第5题图A. 电流表示数减小，电压表示数增大B. 电流表示数减小，电压表示数不变C. 电路总电阻减小，电路总功率增大D. 电流表示数不变，电压表示数不变6.某创客小组自制肺活量比较装置，人吸气时，相当于向内吹气，气球胀大，隔板向上运动，下列说法正确的是()第6题图A. 总电阻变大B. 示数变大C. 示数变大D. 电路总功率变小7.如图所示的电路中，电源电压不变，R1、R2是定值电阻，闭合开关S，将滑动变阻器的滑片P从最左端向右移动的过程(保证各元件安全)，下列分析正确的是()A. 电流表示数变大，电流表示数不变B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的乘积不变D. 电压表示数与电流表示数的比值变小第7题图8.如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片P向右移动时，下列说法正确的是()第8题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数与电流表示数的比值不变D. 电压表示数与电流表示数的比值不变9. (多选)在如图所示的电路中，电源电压恒定不变，闭合开关S，保证电路安全前提下，将滑动变阻器的滑片P向左滑动，下列说法正确的是()第9题图A. 电流表示数将变大，电压表的示数将变大、电压表的示数将变大B. 灯L的实际功率将变大C. 电压表和电压表的差值将变大D. 电压表和电流表示数的比值将变小10.如图所示的电路中，电源电压不变，R为滑动变阻器，闭合开关S后，在滑片P向右移动的过程中，灯泡的亮度________(选填“变亮”“变暗”或“不变”)，电压表的示数________，电流表的示数________．(后两空均选填“变大”“变小”或“不变”)第10题图11.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P从最上端向下移动的过程中，电压表与示数的差值________，电压表的示数与电流表示数的比值________，电压表的示数与电流表示数的乘积________．(均选填“变大”“变小”或“不变”)第11题图类型2敏感电阻引起的动态电路分析12.气敏电阻R的阻值随气体浓度的增大而减小．如图所示，闭合开关，当气体浓度增大时，下列说法正确的是()第12题图A. 电流表的示数减小B. 电压表的示数增大C. 电路消耗的电功率减小D. 电路消耗的电功率增大13. (多选)抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数．甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次．闭合开关，当力敏电阻上的压力变大时，下列说法正确的是()第13题图A．力敏电阻的阻值变小B．电路中的电流变小C．电压表的示数变小D．电路中的总功率变小，计数器自动计数一次类型3多开关开闭引起的动态电路分析14.如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是()A. 电压表示数增大B. 电流表示数变小C. 小灯泡变亮D. 小灯泡亮度不变第14题图15.如图所示，电源电压保持不变，已知R1＝R2，闭合开关S1，将开关S2掷到2时，小灯泡恰好正常发光；断开开关S1，将开关S2由2掷到1时，下列说法正确的是()第15题图A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，小灯泡正常发光D. 电压表示数变大，小灯泡亮度变暗16. (多选)小光连接了如图所示的电路，开关S1闭合，下列说法正确的是()第16题图A. 闭合S2、S3后，电流表、的示数之和大于干路电流B. 闭合S2、S3后再断开S2、电压表示数不变C. 闭合S2、S3后再断开S1，电流表示数变大D. 开关S2、S3均断开，电路所消耗的总功率最小类型4多开关开闭和滑动变阻器滑片移动引起的动态电路分析17. (多选)如图所示，电源电压保持不变，当闭合开关S后，下列说法中正确的是()第17题图A. 滑片P向右移动时，电压表示数变大、电流表示数变小B. 再闭合S1，滑片P向右移动时，电流表与示数的差值变小C. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的比值不变D. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的乘积变小18. (多选)如图所示，电源电压不变，下列说法正确的是()第18题图A. 只闭合S1, 将滑片P向左移动，电流表示数变小，电压表示数变大B. 只闭合S1, 将滑片P向左移动，电压表示数的变化量与电流表示数的变化量之比变小C. 闭合S1、S2，断开S3，将滑片P向左移动，R1消耗的功率增大D. 开关都闭合，将滑片P向左移动，电压表示数为0，灯泡L消耗的功率不变19. (2021大连中山区三模)在如图所示电路中，电源电压不变．当开关S2由闭合到断开时，电流表的示数将________；向右移动滑动变阻器的滑片P，电压表与电流表示数的比值将________(均选填“变大”“不变”或“变小”)．第19题图参考答案1.C2.B3.C4.B5.D6.C7.A8.C9.BCD10.不变不变变小11.变小变小变大12. D13. AC14. D15. D16. AD 17. BCD18. CD 19.不变变大。

2019年中考物理真题分类汇编——开关型动态电路专题1.(2019邵阳，20)如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2、I1：I2分别是（）A．1：1、4：3 B．1：2、1：3 C．1：1、1：4 D．1：4、1：12.（2019长春，9）如图所示，电源两端的电压恒定．闭合开关S1，小灯泡发光，再闭合开关S2，则（）A．小灯泡变亮B．电流表示数变小C．电压表示数不变D．电路的总电阻变大3.（2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。

小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______kW·h。

已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=_____Ω。

4.（2019阜新，27）如图所示电路，电源电压恒定为3V，R2=10Ω，当S1闭合，S2、S3断开，电流表示数为0.6A，R1阻值为_____Ω；S2闭合，S1、S3断开，电压表示数为_____ V；S1、S3闭合，S2断开，电流表示数为_____ A。

5.（2019绵阳，7）如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中A. L1变亮，电压表示数变小B. L1变暗，电流表示数变大C. L2亮起来，电压表示数变大D. L2亮起来，电流表示数变小6.（2019广安，27）小蕊同学在学习了电学知识后，观察到生活中的许多电热器都有多个挡位，于是他利用电压恒为10V的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题。

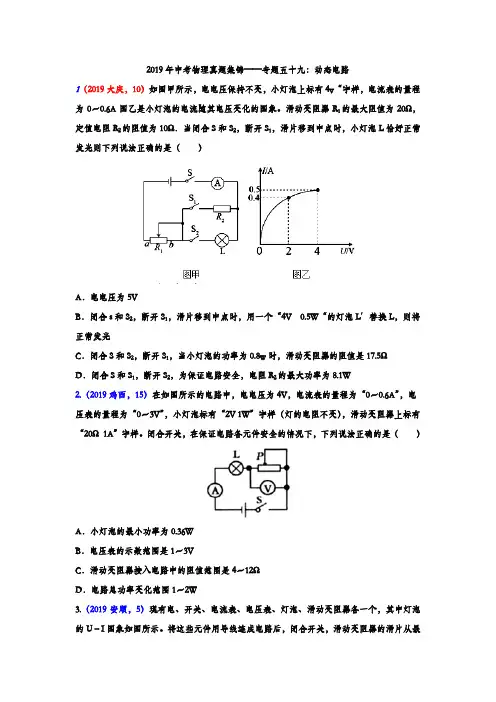

2019年中考物理真题集锦——专题五十九：动态电路1（2019大庆，10）如图甲所示，电电压保持不变，小灯泡上标有4v“字样，电流表的量程为0～0.6A图乙是小灯泡的电流随其电压变化的图象。

滑动变阻器R1的最大阻值为20Ω，定值电阻R2的阻值为10Ω．当闭合S和S2，断开S1，滑片移到中点时，小灯泡L恰好正常发光则下列说法正确的是（）A．电电压为5VB．闭合s和S2，断开S1，滑片移到中点时，用一个“4V 0.5W“的灯泡L′替换L，则将正常发光C．闭合S和S2，断开S1，当小灯泡的功率为0.8w时，滑动变阻器的阻值是17.5ΩD．闭合S和S1，断开S2，为保证电路安全，电阻R2的最大功率为8.1W2.（2019鸡西，15）在如图所示的电路中，电电压为4V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”，小灯泡标有“2V 1W”字样（灯的电阻不变），滑动变阻器上标有“20Ω1A”字样。

闭合开关，在保证电路各元件安全的情况下，下列说法正确的是（）A．小灯泡的最小功率为0.36WB．电压表的示数范围是1～3VC．滑动变阻器接入电路中的阻值范围是4～12ΩD．电路总功率变化范围1～2W3.（2019安顺，5）现有电、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U﹣I图象如图所示。

将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从5V开始减小，电流表的示数从0.3A开始增大。

下列结论正确的是（）A．电的电压为5VB．小灯泡的最大功率为0.3WC．滑动变阻器的最大阻值为20ΩD．整个电路的最小功率是1.8 W4.（2019淄博，15）如图所示，电电压为12V，滑动变阻器的规格为“50Ω2A”，L1和L2分别标有“6V 3W”和“6V 9W”的字样，闭合开关S后，调节滑动变阻器的滑片，在保证电路安全的情况下（不考虑温度对灯丝的影响），下列说法正确的是A. L2能正常发光B. 滑动变阻器接入电路的最小阻值是8ΩC. 电流表示数的变化范围是0~0.5AD. 电路消耗的最大功率是12W5.（2019海南，9）如图所示是某电子秤内部简化电路。

A．电路中最大电流为 0.6A
B．电路的最大功率为 2.25W C．电压表示数变化范围为 1～3V D．滑动变阻器阻值变化范围为 3～30Ω 【答案】BD 6.（2019 攀枝花，12）如图所示，电源电压不变，当开关 S2 断开，S1、S3 闭合时，电流表示数为 I1， 电压表示数为 U1；当开关 S2 闭合，S1、S3 断开时，电流表示数为 I2，电压表示数为 U2．已知 R1：R2=2：1，则（ ）
（1）小灯泡正工作时的电阻是多少？
（2）只闭合开关 S、S2 和 S3 移动滑动变阻器 R1 的滑片 P 使电流表示数为 0.5A 时，R2 消耗的电功率为
【答案】15 5.（2019 鸡西，23）如图所示为巨磁电阻特性原理示意图，图中 GMR 是巨磁电阻（阻值随周围磁场强 度的增强而减小），闭合开关 S1 和 S2 后，电磁铁左侧为 极（填““N”或““S”），当滑片 P 向右移动时，小灯泡的亮度将 （填“变亮”、“变暗”或“不变”）。
【答案】N；变暗。
图中绝缘体处，绝缘体使电路 （选填“切断”或“接通”），电路中 R1 的作用是 ，在称 量过程中，弹簧（在弹性限度内）的弹性势能随称量物体的重力增大而 （填“增大”、“减小”
或“不变”）。
【答案】漂浮；c 和 b；切断；保护电路；增大。 3、计算题 1.（2019 贵阳，28）如图所示电路，电源电压恒为 8V，小灯泡标有“6V 3W”字样。若不考虑温度对 灯泡电阻的影响，闭合开关 S，求：
6.（2019 安顺，12）图为电热水器的简化电路，它有加热和保温功能，R1 和 R2 是两根电热丝，S 为温 控开关，1、2 为开关的两个触点，当水温低于某个下限温度或高于某个上限温度时，S 在两个触点间
自动切换，使水温维持在设定的范围，已知热水器的加热功率为 400W，保温功率为 100W（忽略温度

2019年中考物理试题分类汇编——动态电路一、选择题1.(2019娄底，6)如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是（）A．通过滑动变阻器的电流变小B．电路中的总电流不变C．电流表和电压表的示数都逐渐变大D．电压表示数与电流表示数的比值不变2.(2019娄底，11)如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（）A．电磁铁的右端为N极B．小磁针将顺时针旋转C．当p向左滑动时，电磁铁的磁性增强，指示灯变暗D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小3..(2019益阳，14) 如图所示，电源电压不变，R0为定值电阻，R为滑动变阻器，当滑片P 向右移动时，电流表和电压表的示数变化情况是( )A．电流表示数减小，电压表示数减小B．电流表示数增大，电压表示数增大C．电流表示数减小，电压表示数增大D．电流表示数增大，电压表示数减小4.(2019邵阳，16)在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（）A．电磁铁的A端为N极B．小磁针静止时，N极水平指向左C．利用这一现象所揭示的原理可制成的设备是发电机D．当滑动变阻器滑动片P向右端移动，电磁铁磁性增强5.(2019邵阳，20)如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2、I1：I2分别是（）A．1：1、4：3 B．1：2、1：3 C．1：1、1：4 D．1：4、1：16.（2019绍兴，13）如图是小敏设计的汽车尾气中CO排放量的检测电路。

当CO浓度高于某一设定值时，电铃发声报警。

图中气敏电阻R，阻值随CO浓度的增大而减小。

2019年中考物理试题专题训练——动态电路专题2（word版包含答案）2019年中考物理试题专题训练——动态电路一、选择题1.（2019凉山州，11）法国科学家阿尔贝?费尔和德国科学家彼得?格林贝格尔由于发现了巨磁电阻（GMR）效应，荣获了2007年诺贝尔物理学奖。

巨磁电阻效应是指某些材料的电阻在磁场的磁性增强时急剧减小的现象，如图所示，GMR是巨磁电阻，闭合S、S并使滑片21P向左滑动，则（）A．电流表示数增大，电压表示数减小，小灯泡变亮．电流表示数增大，电压表示数增大，小灯泡变亮 B C．电流表示数减小，电压表示数减小，小灯泡变暗 D．电流表示数减小，电压表示数增大，小灯泡变暗的最为定值电阻，滑动变阻器RR（2019达州，10）如图甲所示，电源电压保持不变，2.21的关系如图乙所示。

电压表的示数与滑动变阻器R电压表的量程为0～15V．Ω，大阻值为302）则下列结果正确的是（A．电源电压为20VΩ RB．的阻值为51 C．为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4～30ΩD．开关S闭合后电路消耗的最小功率为14.4W3.（2019内江，12）如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V、V示数的变化量分别为△U、△U，电流表示数的2121变化量为△I，阻值相同的定值电阻R、R消耗电功率的变化量分别为△P、△P．则下列212126/ 12019年中考物理试题专题训练——动态电路专题2（word版包含答案）判断正确的是（）A．△P+△P＝△I．（R+R） B．|△U|＞|△U| 2221121D．|△U|RC．||+||＝+R＜|△U|22114.（2019北海，14）用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。

如图是检测植物叶片含水量的电路，电源电压不变。

将湿敏电阻R附着在叶片上，当叶片含水量升高时（）A．电流表示数增大 B．电压表示数减小D．电路总功率增大 C．电路总电阻减小5.（2019南京，12）如图所示电路，电源电压恒为4.5V，定值电阻R的阻值为10Ω，滑动0变阻器的最大阻值为30Ω，电阻箱R最大阻值为999.9Ω，电流表量程为0～0.6A，电压表量x程为0～3V．闭合开关S，下列说法正确的是（）A．S、S均向左闭合，R允许接入电路的最大阻值为20Ωx21B．S、S均向右闭合，电路允许消耗的最大功率为2.7W21C．S向左、S向右闭合，R允许接入电路的最大阻值为60Ωx12D．S向右、S向左闭合，只调R使电流表示数减半后其阻值一定大于原来的2倍x216.（2019泸州，8）如图所示，一条形磁铁静止在粗糙的水平桌面上，通电螺线管与条形磁26/ 22019年中考物理试题专题训练——动态电路专题2（word版包含答案）P向下滑动的过程中，条形磁铁始终保铁处于同一水平面上，并靠近。

2019年中考物理真题集锦——专题六十：动态电路1.（2019泸州，12）如图为一种测量环境湿度仪器的简化工作原理图。

电电压恒为6V，定值电阻R为l5Ω，R0为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10Ω～20Ω，电压表量程为0～3V，电流表量程为0～0.6A．闭合开关S，当环境的湿度增加时，在保证两电表安全的情况下，下列说法中正确的是（）A. 电流表示数变大，R0两端的电压变大B. 电压表示数与电流表示数的比值不变C. 通过R0的最大电流为0.24AD. R0在电路中的最小电阻值为15Ω2.（2019山西，10）图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。

电路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R的阻值随压力增大而增大，滑片P随身高增高而上滑。

下列分析正确的是（）A．身高越高电压表示数越大B．身高越高通过R0的电流越小C．体重越大电流表示数越大D．体重越大电路消耗总功率越大3.（2019北部湾，14）用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。

图5是检测植物叶片含水量的电路，电电压不变。

将湿敏电阻R附着在叶片上，当叶片含水量升高时（）A．电流表示数增大B．电压表示数减小C．电路总电阻减小D．电路总功率增大4.（2019淄博，12）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。

闭合开关S，当温度从20°C升高到120°C的过程中A. 电流表示数先变小后变大B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大D. 保护电阻消耗的功率先变小后变大5.（2019兰州，15）在如图所示的电路中，电电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是A.电流表A1的示数变大，电压表V的示数变小B.电流表A2的示数变小，电压表V的示数变大C.电压表V与电流表A2的示数之比变大D.电流表A2与A1的示数之差变大6.（2019河北，9）如图所示，电电压不变，R1、R2为定值电阻，R为滑动变阻器，a、b是电流表或电压表。
