中考物理真题集锦——专题五十四：动态电路(含答案)

中考物理《动态电路》专题训练（附带答案）类型一变阻器型动态电路1.如图所示的电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片向右滑动时，灯泡L1和L2的亮度的变化是（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变亮，L2的亮度不变2.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片向右移动时，电表示数保持不变的是（）A．A1和V B．A和V C．只有V D．只有A13.如图所示的电路中，电源两端电压保持不变，R1为定值电阻。

开关S闭合后，在滑动变阻器R2的滑片P 向右移动的过程中，下列说法正确的是（）A．电压表V1的示数变大B．电流表A的示数变大C．电压表V2的示数变大D．电路消耗的总功率变大4.如图所示电路中电源电压不变，灯L标有“2.5V 1.25W”字样（假设灯丝电阻不变），电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器规格为“10Ω 1A”。

闭合开关S，移动变阻器的滑片，当灯泡正常发光时电压表的示数为2V。

在不损坏电路元件的情况下，下列说法中正确的是（）A．电源电压为4.5VB．该电路的最大功率是2.7WC．当电流表示数为0.4A时，滑动变阻器消耗的电功率为1WD．滑动变阻器允许连入电路的阻值范围为4～10Ω5.如图1所示电路，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图象如图2所示，则下列判断正确的是（）A．图线甲是电阻R1的“U﹣I”关系图象B．滑动变阻器R2的最大阻值为49ΩC．电阻R1的最大功率为14.4WD．同一时刻，电阻R1的功率始终大于R2的功率6.如图，电源电压不变，滑动变阻器滑片P从最左端滑到最右端，电压表示数变化了4V，定值电阻R的电功率变化范围为1.6﹣3.6W，则滑片P在最左端时的电流与在最右端时的电流之比为，滑动变阻器的最大阻值为Ω。

7.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光。

14. 如图所示是某款电热水龙头的电路原理图，R1、R2均为电热丝且阻值不变，通过旋转手柄可使扇形开关S同时接触两个相邻触点，实现冷水、温水、热水挡之间的切换。当开关S同时接触2、3触点时，水龙头放出的是______（填“冷”、“温”或“热”）水；若 ，水龙头在温水挡正常工作时电功率为1000W，则它在热水挡正常工作1min产生的热量为______J。
A. 电源电压为20V
B.R1的阻值为20Ω
C. 电流表示数的变化范围为0.075～0.6A
D. 当电路中的电流为0.5A时，R2接入电路的阻值为16Ω
8. 如图所示是某同学设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持4.5V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的阻值为5Ω，滑动变阻器R2的规格为“15Ω 1A”。闭合开关S，随着水流速度的改变，下列说法正确的是（ ）
A. 变阻器R接入电路阻值变化范围为2Ω~20Ω
B. 电流表示数允许变化范围是0.2A~0.5A
C. 电路消耗的最小电功率为1.2W
D. 电阻R0消耗的最小电功率为0.9W
7. 如图甲所示的电路中，电源电压保持不变，电流表的量程为0～0.6A，电压表的量程为0～15V，滑动变阻器的规格为“200Ω 1A”，闭合开关S，在滑动变阻器的滑片移动的过程中，电压表的示数与变阻器接入电路阻值的关系如图乙所示。若要求两只电表的示数均不能超过所选量程，则下列结论正确的是（ ）
3.如图所示，电源电压6V保持不变 ， 和 以下说法正确的是（ ）
A. 电路中的最大功率为3W
B. 只闭合 ， 与 两端电压之比为
C. 同时闭合 和 ，电路中的电流为0.15A

2020中考物理压轴专题：动态电路分析（含答案）一、串联电路1.如图1所示,电源电压不变,闭合开关S,当滑动变阻器的滑片P向左移动时,请回答下列问题:(1)去表看电路,复杂电路可分别画出等效电路图,电路中的电流有条路径,电阻R、R1的连接方式是。

图1(2)判断电表的测量对象:串联不用分析电流表,各处电流都相等,重点分析电压表,电压表测量两端的电压(并联法)。

(3)判断滑动变阻器滑片P移动时相关物理量的变化情况:电源电压不变,滑片P向左移动时→R接入电路的阻值→电路中的总阻值→电流表的示数→电阻R1两端的电压→电压表V的示数。

电压表的示数与电流表的示数的比值(实质是滑动变阻器连入电路中的阻值);电压表示数的变化量与电流表示数的变化量的比值(实质是定值电阻R1的阻值)。

(均选填“变大”“变小”或“不变”)【规律总结】滑片移动引起的串联电路动态分析:首先确定电阻的变化,根据电源电压不变,确定串联电路电流的变化,再根据串联电路电阻分压(电阻大分得的电压就大),确定定值电阻及滑动变阻器两端电压的变化,根据电功、电功率的公式确定电功、电功率的变化,如图2所示。

(先电流后电压、先整体后部分)滑片的移动方向R滑的变化电路中电流I的变化定值电阻两端电压U定的变化滑动变阻器两端电压U滑的变化图22.如图3所示电路中,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P从a端向b端滑动时,电流表A示数,电压表V1示数,电压表V2示数,电压表V1示数与电流表A示数的比值,电压表V2示数与电流表A示数的比值,电路消耗的总功率。

(均选填“变大”“变小”或“不变”)二、并联电路3.如图4所示,电源电压不变,闭合开关S,当滑动变阻器的滑片P向左移动时,请回答下列问题:(灯丝电阻不随温度变化)图4(1)去表看电路,复杂电路可分别画出等效电路图,电路中的电流有条路径,电阻R、灯泡L的连接方式是。

(2)判断电表的测量对象:并联电路不分析电压表,各支路电压相等且等于电源电压。

中考物理2024年真题选及解析动态电路1．（2024·云南）如图所示的电路中，电源电压恒定，闭合开关S、S1和S2，灯L1、L2都正常发光，下列说法正确的是（）A．电流表A2测通过灯L2的电流B．电流表A1和A2示数相等C．断开S2，电流表A2示数变小D．断开S2，灯L1变暗2．（2024·重庆）如图所示电路，电源电压保持不变，1L和2L是两个相同的小灯泡。

先闭合开关1S，记录两电表示数；再闭合开关2S，电流表和电压表的示数变化情况是（）A．电流表示数减小，电压表示数减小B．电流表示数增大，电压表示数减小C．电流表示数增大，电压表示数不变D．电流表示数不变，电压表示数不变3．（2024·安徽）如图所示的电路中，电源两端电压保持不变，R为定值电阻。

闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端滑到A端，电压表V1、电压表V2、电流表A的示数变化量的绝对值分别为ΔU1、ΔU2、ΔI，则（）A．电流表A的示数变大，电压表V2的示数变大B．电流表A的示数变小，电压表V1的示数变小C．ΔU1与ΔI的比值大于R的阻值D．ΔU2与ΔI的比值等于R的阻值4．（2024·山东临沂）如图所示电路的电源电压保持不变，将开关1S和2S都闭合，两灯均正常发光。

下列判断正确的是（）A．灯1L和2L是串联连接的B．电压表不能测量灯2L的电压C．断开2S后电流表的示数不变D．两灯的额定电压一定相同5．（2024·四川达州）如图所示，1R为定值电阻，2R为滑动变阻器，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电流表示数变大，电压表1V示数变小V示数变大B．电流表示数变小，电压表2C．电压表1V与电流表示数的比值变大V与电流表示数的比值变小D．电压表26．（2024·山东临沂）闭合如图所示电路的开关，将滑动变阻器的滑片向左滑移动一小段距离的过程中（）A．灯泡的亮度变小B．电流表的示数不变C．电压表的示数变大D．电路的总功率变小7．（2024·江苏连云港）如图所示，电源电压不变，闭合开关S后，当滑动变阻器的滑片P 向右移动过程中（）A．电流表示数变小，灯变暗B．电流表示数变大，灯变亮C．电压表示数不变，灯亮度不变D．电压表示数变小，灯亮度变亮8．（2024·江西）（多选）如图所示，电源电压保持不变，开关S闭合，将滑片P向右移动，关于电流表和电压表示数变化情况，以下说法正确的是（）A．电流表示数变小B．电流表示数变大C．电压表示数变小D．电压表示数变大9．（2024·福建）如图所示电路，电源电压保持不变，R为定值电阻，t R为热敏电阻，其阻值随温度的降低而增大。

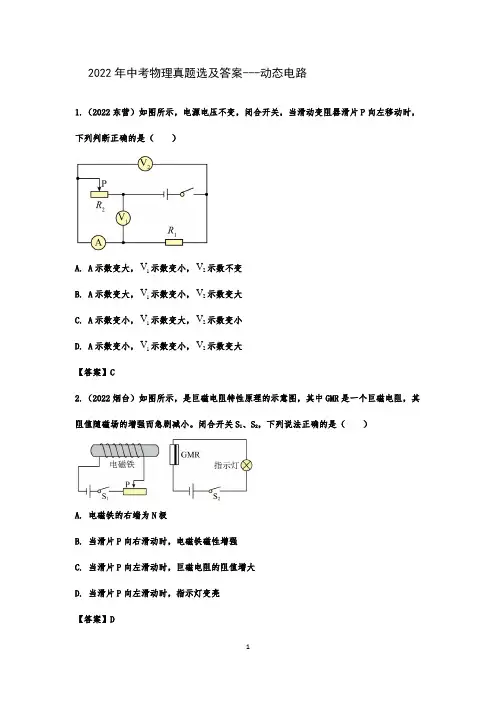

2022年中考物理真题选及答案---动态电路1.（2022东营）如图所示，电源电压不变，闭合开关，当滑动变阻器滑片P 向左移动时，下列判断正确的是（ ）A. A 示数变大，1V 示数变小，2V 示数不变B. A 示数变大，1V 示数变小，2V 示数变大C. A 示数变小，1V 示数变大，2V 示数变小D. A 示数变小，1V 示数变小，2V 示数变大【答案】C2.（2022烟台）如图所示，是巨磁电阻特性原理的示意图，其中GMR 是一个巨磁电阻，其阻值随磁场的增强而急剧减小。

闭合开关S 1、S 2，下列说法正确的是（ ）A. 电磁铁的右端为N 极B. 当滑片P 向右滑动时，电磁铁磁性增强C. 当滑片P 向左滑动时，巨磁电阻的阻值增大D. 当滑片P 向左滑动时，指示灯变亮【答案】D3.（2022滨州）如图所示，电源电压恒定不变，开关闭合后，当滑动变阻器的滑片P 由最右端向中点滑动时。

下列说法正确的是（ ）A. 电流表A 1示数不变，电压表V 示数不变B. 电流表A 1示数变大，灯泡L 的亮度不变C. 电流表A 2示数变大，电压表V 示数不变D. 电压表V 示数与电流表A 1的示数之比变大【答案】BC4.（2022威海）公路检查站的“地磅”可以检测货车是否超载。

图是某种地磅的工作原理图，滑片P 可在竖直放置的电阻R 上滑动，当货车质量增大时，电表示数随之增大，由电表改装成的显示器的示数也增大。

下列说法正确的是（ ）A. 接线柱“1”应与“3”连接B. “显示器”由电压表改装而成C. 若货车质量增大，则电阻0R 两端电压增大D. 为了节约电能，电阻R 可以去掉【答案】AC5.（2022滨州）某家用电热壶有“加热”和“保温”两个挡位，其简化电路如图甲所示，电热丝148.4R =Ω，2435.6R =Ω。

小滨为测量电热壶的实际功率，他把家中的其它用电器都与电源断开，仅让电热壶工作，1min 内电能表（如图乙）的转盘转动了16转。

中考物理总复习《动态电路分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________类型1滑动变阻器滑片移动引起的动态电路分析1.如图所示电路中，电源电压不变，R为滑动变阻器，L为小灯泡(假设灯丝电阻不变)．闭合开关S，滑动变阻器的滑片P从b端向a端滑动的过程中()第1题图A. 电流表示数减小，小灯泡变暗B. 电压表示数增大，小灯泡变亮C. 电压表示数与电流表示数的比值减小，小灯泡变亮D. 电压表示数与电流表示数的比值不变，小灯泡变亮2.在如图所示的电路中，电源的电压保持不变，R1为定值电阻．开关S闭合后，将滑动变阻器R2的滑动触头向右移动时，下列说法正确的是()第2题图A. 电压表的示数减小B. 电流表的示数减小C. 电流表的示数减小D. 滑动变阻器R2消耗的电功率变大3.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是()第3题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变小C. 电流表示数变大，小灯泡亮度变亮D. 电流表示数变大，小灯泡亮度变暗4.如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表和电压表示数变化的说法正确的是()第4题图A. 电流表示数变小，电压表示数变大B. 电流表示数变小，电压表示数不变C. 电流表示数变大，电压表示数变小D. 电流表示数变大，电压表示数不变5.在如图所示的电路中，电源电压保持不变．当闭合开关S，滑动变阻器R2的滑片P向右移动时，下列说法中正确的是()第5题图A. 电流表示数减小，电压表示数增大B. 电流表示数减小，电压表示数不变C. 电路总电阻减小，电路总功率增大D. 电流表示数不变，电压表示数不变6.某创客小组自制肺活量比较装置，人吸气时，相当于向内吹气，气球胀大，隔板向上运动，下列说法正确的是()第6题图A. 总电阻变大B. 示数变大C. 示数变大D. 电路总功率变小7.如图所示的电路中，电源电压不变，R1、R2是定值电阻，闭合开关S，将滑动变阻器的滑片P从最左端向右移动的过程(保证各元件安全)，下列分析正确的是()A. 电流表示数变大，电流表示数不变B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的乘积不变D. 电压表示数与电流表示数的比值变小第7题图8.如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片P向右移动时，下列说法正确的是()第8题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数与电流表示数的比值不变D. 电压表示数与电流表示数的比值不变9. (多选)在如图所示的电路中，电源电压恒定不变，闭合开关S，保证电路安全前提下，将滑动变阻器的滑片P向左滑动，下列说法正确的是()第9题图A. 电流表示数将变大，电压表的示数将变大、电压表的示数将变大B. 灯L的实际功率将变大C. 电压表和电压表的差值将变大D. 电压表和电流表示数的比值将变小10.如图所示的电路中，电源电压不变，R为滑动变阻器，闭合开关S后，在滑片P向右移动的过程中，灯泡的亮度________(选填“变亮”“变暗”或“不变”)，电压表的示数________，电流表的示数________．(后两空均选填“变大”“变小”或“不变”)第10题图11.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P从最上端向下移动的过程中，电压表与示数的差值________，电压表的示数与电流表示数的比值________，电压表的示数与电流表示数的乘积________．(均选填“变大”“变小”或“不变”)第11题图类型2敏感电阻引起的动态电路分析12.气敏电阻R的阻值随气体浓度的增大而减小．如图所示，闭合开关，当气体浓度增大时，下列说法正确的是()第12题图A. 电流表的示数减小B. 电压表的示数增大C. 电路消耗的电功率减小D. 电路消耗的电功率增大13. (多选)抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数．甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次．闭合开关，当力敏电阻上的压力变大时，下列说法正确的是()第13题图A．力敏电阻的阻值变小B．电路中的电流变小C．电压表的示数变小D．电路中的总功率变小，计数器自动计数一次类型3多开关开闭引起的动态电路分析14.如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是()A. 电压表示数增大B. 电流表示数变小C. 小灯泡变亮D. 小灯泡亮度不变第14题图15.如图所示，电源电压保持不变，已知R1＝R2，闭合开关S1，将开关S2掷到2时，小灯泡恰好正常发光；断开开关S1，将开关S2由2掷到1时，下列说法正确的是()第15题图A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，小灯泡正常发光D. 电压表示数变大，小灯泡亮度变暗16. (多选)小光连接了如图所示的电路，开关S1闭合，下列说法正确的是()第16题图A. 闭合S2、S3后，电流表、的示数之和大于干路电流B. 闭合S2、S3后再断开S2、电压表示数不变C. 闭合S2、S3后再断开S1，电流表示数变大D. 开关S2、S3均断开，电路所消耗的总功率最小类型4多开关开闭和滑动变阻器滑片移动引起的动态电路分析17. (多选)如图所示，电源电压保持不变，当闭合开关S后，下列说法中正确的是()第17题图A. 滑片P向右移动时，电压表示数变大、电流表示数变小B. 再闭合S1，滑片P向右移动时，电流表与示数的差值变小C. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的比值不变D. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的乘积变小18. (多选)如图所示，电源电压不变，下列说法正确的是()第18题图A. 只闭合S1, 将滑片P向左移动，电流表示数变小，电压表示数变大B. 只闭合S1, 将滑片P向左移动，电压表示数的变化量与电流表示数的变化量之比变小C. 闭合S1、S2，断开S3，将滑片P向左移动，R1消耗的功率增大D. 开关都闭合，将滑片P向左移动，电压表示数为0，灯泡L消耗的功率不变19. (2021大连中山区三模)在如图所示电路中，电源电压不变．当开关S2由闭合到断开时，电流表的示数将________；向右移动滑动变阻器的滑片P，电压表与电流表示数的比值将________(均选填“变大”“不变”或“变小”)．第19题图参考答案1.C2.B3.C4.B5.D6.C7.A8.C9.BCD10.不变不变变小11.变小变小变大12. D13. AC14. D15. D16. AD 17. BCD18. CD 19.不变变大。

中考物理必考考点专练——电路动态问题（含答案）专题电路的动态问题训练题1.如图所示的电路中，电源两端的电压保持不变，R2为定值电阻．闭合开关 S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（）A．电压表、电流表示数均变大B．电压表、电流表示数均变小C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大答案：C．2.如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（）答案：D．解析：首先判定电路的连接方式，分析电表的作用；根据电阻的变化判定电表的变化．A．该电路为并联电路，电流表测量R0的电流，滑动变阻器在另一条支路中，滑动变阻器滑片移动时对另一条支路无影响，电流表示数不变，故A错误；B．该电路为并联电路，电流表测量干路中的电流，滑动变阻器滑片向右移动，电阻变大，由欧姆定律可知通过变阻器的电流减小，通过另一条支路电流不变，故干路中的电流变小，故B错误；C．该电路为串联电路，电压表测量R0的电压，滑动变阻器滑片向右移动，电阻变大，电流减小，根据U=IR可知，电压表示数变小，故C错误；D．该电路为串联电路，电压表测量滑动变阻器的电压，滑动变阻器滑片向右移动，电阻变大，电流减小，根据U=IR可知，R0的电压变小，根据串联电路的电压规律可知，滑动变阻器两端电压变大，故D 正确．3.在如图所示的电路中，电源电压保持不变，闭合电键S，向右移动滑动变阻器滑片P的过程中（）A．电流表A示数变大B．电压表V2示数变小C．电压表V1示数与电压表V2示数的差值变大D．电压表V1示数与电流表A示数的比值变大答案：D．4.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P向左移动，总电阻，电压表示数．（两空都选择“变大”、“变小”或“不变”）5.如图，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。

2014年中考物理复习专题—动态电路分析题1．（2012?东营）如图所示的电路，电源电压不变，开关S1保持闭合状态，当开关S2由断开状态到闭合状态时，示数增大的电表是（）A．电流表A1和电压表V1B．电流表A1和电压表V2C．电流表A2和电压表V1D．电流表A2和电压表V22．（2012?丹东）如图所示电路，电源电压为3V且保持不变，R1的阻值为10Ω，R2的阻值为20Ω，下列选项正确的是（）A．S1、S2都断开，电流表无示数，电压表示数为3VB．只闭合S1，电流表示数为0.15A，电压表无示数C．只闭合S2，电流表示数为0.3A，电压表示数为3VD．S1、S2都闭合，电流表示数为0.1A，电压表示数为2V3．（2012?达州）如图所示，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右S，当滑动变阻器的滑片P 向右移动时，关于电流表A1和电压表V1的示数变化叙述正确的是（）A．A1表示数变大，V1表示数变大B．A1表示数变大、V1表示数变小C．A1表示数变小、V1表示数变小D．A1表示数变小、V1表示数变大5．（2012?包头）如图所示的四个电路中，R0为已知阻值的定值电阻，可以测出未知电阻6．（2011?遵义）如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3：5；当S接b时，电流表A1与A2的示数之比为2：3，则R2与R3的电阻之比为（）A．9：10 B．4：3C．3：4 D．5：28．（2011?株洲）小朱在测量一电阻的阻值时，用相同的器材设计了两个电路，电路图如图所示．若把滑动变阻器的滑片从最左端移到最右端（电压表、电流表均未超过量程），下列说法正确的是（）A．甲图的电压表示数变化范围大B．乙图的电压表示数变化范围大C．甲图的电流表示数变化范围大D．甲图和乙图的电流表示数变化范围一样大9．（2011?营口）如图，只闭合开关S1，灯L1、L2都发光；再闭合开关S2，下列说法正确的是（）A．灯L1变暗B．灯L2变暗C．电流表示数变大D．电路的总功率变小10．（2011?雅安）在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示．先在A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数．接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关．此时电压表示数及应进行的操作是（）A．电压表示数大于2V，应将滑片P向左滑B．电压表示数大于2V，应将滑片P向右滑C．电压表示数小于2V，应将滑片P向左滑D．电压表示数小于2V，应将滑片P向右滑11．（2011?潍坊）小华家住农村，为了安装简要自来水系统，他在所居住的二层楼顶上安装了一个较大塑料蓄水罐．为了防止水泵向罐中注水时溢出，小明根据所学物理知识自制了一个水位自动报警器，如图所示．长方形绝缘容器A固定在储水罐上部，内部左右两面插有竖直薄金属板，并与电路连接，底部有一小孔与罐水相通，小孔距储水罐底部1.6m．注水时，闭合开关S，当罐中水进入容器A后，电铃会自动响起，及时提醒中断注水（ρ水=1.0×103kg/m3，g=10N/kg）．则（）A．水没有进入容器A之前，电路没有接通，电铃不响B．水进入容器A后，水位越高，两金属板间水的电阻越小C．水进入容器A后，水位越高，电路中的电流越小D．水刚进入小孔时，罐底受到水的压强为1.6×103Pa12．（2011?泉州）如图所示的电路，电源电压不变，当开关S1、S2都闭合，电流表的示数为0.5A，电压表的示数12V；断开电路后，将电压表、电流表的位置互换，S1断开、S2闭合，电流表的0.3A．则（）A．R1=16ΩB．R1=40ΩC．R2=16ΩD．R2=24Ω13．（2011?青海）如图所示，当开关S断开和闭合时，电流表示数之比是1：4，则电阻R1和R2之比是（）A．1：4 B．4：1C．1：3 D．2：3用了下图中的某个电路，已知R1=R2＜15．（2011?南京）在探究电路的电压规律实验时1与R1两端电压之比为1：2，只闭合S2时，R两端电压与R2两端电压之比为1：4，当滑片P移动到b端，则（）A．只闭合S1时，滑动变阻器两端电压与R1两端电压之1：1B．只闭合S2时，滑动变阻器两端电压与R2两端电压之1：1C．当S1、S2闭合时，通过R1与R2的电流之比是1：2D．当S1、S2闭合时，通过R1与R2的电流之比是1：118．（2011?合川区）在右图所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω．当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是（）A．电压表的示数变化范围为1V～6VB．电流表的示数变化范围为0.2A～0.6AC．电压表的示数变大，电流表的示数变小D．电流表和电压表的示数都不变19．（2011?桂林）如图所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图象如图所示．则下列判断正确的是（）A．电源电压为10V B．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电流表示数为0.3A20．（2011?贵港）如图所示，设电源电压保持不变，R1=10Ω．当闭合开关S滑动变阻器的滑片P在中点c时，电流表的示数为0.3A，移动滑动变阻器的滑片P至最右端b时，电流表的示数为0.2A．则电源电压U和滑动变阻器R2的最大阻值分别为（）A．6V 20ΩB．5V 25ΩC．6V 30ΩD．5V 15Ω22．（2011?北京）如图所示电路，电源两端电压保持不变．闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（）A ．电压表V 1示数变小，电压表V 2示数变大，电流表示数变小B ．电压表V 1示数变大，电压表V 2示数变小，电流表示数变小C ．电压表V 1示数变小，电压表V 2示数变小，电流表示数变小D ．电压表V 1示数变大，电压表V 2示数变大，电流表示数变大21．（2011?成都）右图所示是小明设计的一个简易电子身高测量仪的示意图．其中，电源电压恒为6V ，保护电阻R 0=20Ω；R 是一只固定着的、竖直放置的硬电阻棒、总长为40cm ，其接入电路的电阻与接入电路的棒长成正比；金属杆cd 和MP （右端P 是滑片）与电路接触良好，电阻不计．小明用该测量仪对小聪、小英和小亮的身高进行了测量，其数据见下表．若已知小英测量时，滑片恰在电阻棒ab 的中点位置，则根据题中提供的信息可知（ ）A ．电阻棒的总电阻是40ΩB ．小聪的身高是1.7m ，小亮的身高是1.5mC ．小聪的身高是1.5m ，小亮的身高是1.7mD ．从理论上分析，该测量仪的身高测量范围是1.2～1.8m 电源电压保持不变，R 1为23．（2010?株洲）如图所示的电路中，定值电阻，在滑动变阻器的滑片P 从最右端移到中间某个位置时，电压表V 1、V 2的示数分别为U 1、U 2，电流表A 的示数为I ，滑动变阻器连入电路中的电阻为R 2，三个电表的示数分别变化了△U 1、△U 2、△I ．在以下四个表达式中，不正确的是（ ） 24．（2010?义乌市）如图所示，MN 间电压恒定，R 1为定值电阻，滑动变阻器 R 2的最大阻值为20欧．当滑动变阻器滑片P 处于a 端时，电流表示数为0.25安；当滑片P 处于ab 中点时，电流表示数为0.40安，则MN 间的电压是（ ） A ．6伏 B ．5伏 C ．4伏 D ．3伏25．（2010?芜湖）如图所示电路中，电源电压保持不变，闭合开关S 后，将滑动变阻器R 2的滑片P 向右移动，在此过程中（ ） A ．电流表A 示数变大，电压表V 2示数变小 B ．电流表A 示数变大，电压表V 1示数变小 C ．电压表V 1示数变小，电压表V 2示数变大 D ．电压表V 1示数不变，电压表V 2示数变大26．（2010?南京）如如图所示电路中，电源电压恒定．断开S 1、S 3，闭合S 2，两电表均有示数；再断开S 2，闭合S 1、S 3，此时两电表的示数与前者相比（ ） A ．两表示数均变大 B ．两表示数均变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大27．（2010?南京）如图所示，电源电压恒定．闭合开关S 1、S 2，电压表示数为9V ，电流表示数为1.5A ；断开开关S 2，电压表示数为6V ．则R l 和R 2的阻值分别是（ ） A ．6Ω，2Ω B ．6Ω，3Ω C ．4Ω，2Ω D ．4Ω，3Ω28．（2010?南充）在研究“一定电压下，电流与电阻的关系”时，电路如图所示．电源电压恒为3V ，滑动变阻器上标有“15Ω 1A ”字样．在a 、b 间先后接入不同阻值的定值电阻，移动滑片P ，使电压表示数为1.5V ，读出电流表的示数．当20Ω的电阻接入a 、b 间时，电压表示数始终无法达到1.5V ，其原因可能是（ ） A ．滑动变阻器阻值太小 B ．电源电压3V 太高 C ．20Ω的阻值太小 D ．控制的电压1.5V 太高。

【答案】 ①. 不变 ②. 不变
12.（2022四川成都）小玥在妈妈指导下用电熨斗熨烫衣服，她首先阅读说明书，知道电熨斗有“低温”、“高温”两个挡位，其简化电路如图所示，R1、R2是电热丝，R1=48.4 ，R2=96.8 ，S为旋转式开关。当她旋转触片接触触点1和2时，电熨斗为___________挡位，该挡位通电1min，电流产生的热量为___________J。

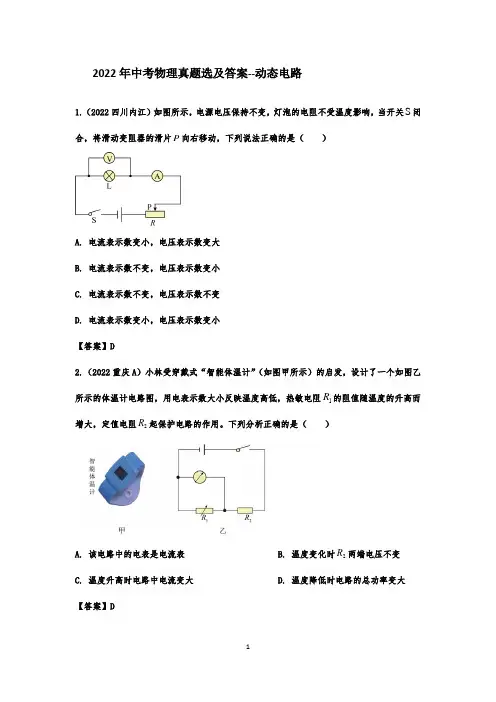

2022年中考物理真题选及答案--动态电路
1.（2022四川内江）如图所示，电源电压保持不变，灯泡的电阻不受温度影响，当开关 闭合，将滑动变阻器的滑片 向右移动，下列说法正确的是（ ）
A. 电流表示数变小，电压表示数变大
B. 电流表示数不变，电压表示数变小
C. 电流表示数不变，电压表示数不变
D. 电流表示数变小，电压表示数变小
（1）电源电压U为______V。
（2）RMN ______。
（3）图乙中曲线______（填“A”或“B”）是根据开关S、S1都闭合时测得的实验数据绘制的。
（4）老师告诉小宁，暗箱的M、N之间只接有两个定值电阻：一个阻值为R0（R0值已知），另一个阻值未知，假设为Rx。求Rx的值。（ ）（用R0、RMN表示）
14.（2022四川自贡）如图甲所示，电源电压恒定，定值电阻 的阻值为8Ω。将滑动变阻器的滑片从a端滑到中点的过程中，电压表示数U与电流表示数I之间的关系图象如图乙所示。滑动变阻器R的最大阻值为___________ 。电源电压为___________V。
【答案】 ①. 8 ②. 12
15.（2022四川达州）如图所示，电源电压恒为10V，滑动变阻器R的最大阻值为20Ω，直流电动机M的额定电压为6V，线圈电阻为2Ω。当闭合开关S，滑片P移到中点时，电动机刚好正常工作，电动机主要将电能转化为______，此时电路中的电流为______A，整个电路通电100秒产生的内能为______J。

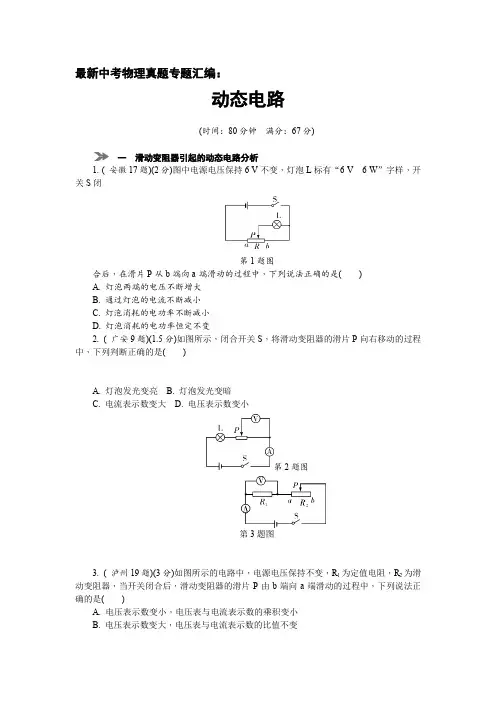

最新中考物理真题专题汇编：动态电路(时间：80分钟满分：67分)一滑动变阻器引起的动态电路分析1. ( 安徽17题)(2分)图中电源电压保持6 V不变，灯泡L标有“6 V 6 W”字样，开关S闭第1题图合后，在滑片P从b端向a端滑动的过程中，下列说法正确的是()A. 灯泡两端的电压不断增大B. 通过灯泡的电流不断减小C. 灯泡消耗的电功率不断减小D. 灯泡消耗的电功率恒定不变2. ( 广安9题)(1.5分)如图所示，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列判断正确的是()A. 灯泡发光变亮B. 灯泡发光变暗C. 电流表示数变大D. 电压表示数变小第2题图第3题图3. ( 泸州19题)(3分)如图所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，当开关闭合后，滑动变阻器的滑片P由b端向a端滑动的过程中，下列说法正确的是()A. 电压表示数变小，电压表与电流表示数的乘积变小B. 电压表示数变大，电压表与电流表示数的比值不变C. 电流表示数变小，电压表与电流表示数的比值变大D. 电流表示数变大，电压表与电流表示数的乘积不变4. ( 十堰27题)(2分)如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时()A. 电压表示数与电流表示数比值变大B. 电压表示数与电流表示数比值变小C. 电流表示数变大，电压表示数变大D. 电流表示数变大，电压表示数变大第4题图第5题图5. ( 滨州10题)(3分)在如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器滑片P向右移动时，电流表和电压表示数的变化分别为()A. 电流表的示数变小，电压表的示数变大B. 电流表的示数变大，电压表的示数变小C. 电流表的示数变小，电压表的示数不变D. 电流表的示数变小，电压表的示数变小6. ( 自贡17题)(2分)如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是()A. 灯泡L变亮B. 电压表示数变大C. 电流表示数变小D. 电路消耗的总功率变大第6题图第7题图7. ( 铜仁18题)(2分)如图所示的电路中，闭合开关S，将滑动变阻器的滑片P向左滑动时，则下列说法正确的是()A. 电流表的示数减小B. R1的电功率一定增大C. 电路的总电功率一定减小D. 电压表的示数增大8. ( 泰州32题)(2分)如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是()A. 滑片P向右移动，表示数变大，表示数不变B. 滑片P向右移动，表示数变小，表示数变大C. 滑片P向左移动，表示数变小，表示数变大D. 滑片P向左移动，表示数变大，表示数不变第8题图第9题图9. ( 凉山州20题)(2分)如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动，下列说法中正确的是()A. 电压表的示数不变，电流表的示数变小B. 电压表的示数变大，电流表的示数变大C. 电流表的示数和电流表的示数同时变小D. 电流表的示数和电流表的示数同时变大10. ( 株洲12题)(2分)在如图所示的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了ΔU和ΔI.下列分析正确的是()A. ΔUΔI变大 B.ΔUΔI变小 C.ΔUΔI不变 D.ΔUΔI先变小后变大第10题图第11题图11. ( 鄂州23题)(2分)小华同学为了探究串、并联电路中电流、电压的变化特点，他按照如图所示电路图连接电路．实验过程中，保持电源两端电压不变，闭合开关S，将滑动变阻器的滑片从中点向左移动，由此引起三块电表示数的变化情况是()A. 若①为电压表，②、③为电流表，则表①示数不变，表②、表③示数均变大B. 若①为电压表，②、③为电流表，则表②示数变小，表①、表③示数均不变C. 若①为电流表，②、③为电压表，则表③示数变小，表①、表②示数均不变D. 若①为电流表，②、③为电压表，则表③示数不变，表①、表②示数均变大第12题图12. ( 锦州7题)(2分)如图所示，R1是定值电阻，R是滑动变阻器，闭合开关后，滑片P 由a端滑到b端时，电压表示数会________(选填“变大”、“变小”或“不变”)，电压表与电流表示数比值________(选填“变大”、“变小”或“不变”)．二开关通断引起的动态电路分析13. ( 上海8题)(2分)在如图所示的电路中，电源电压保持不变，电键S1、S2均闭合．当电键S2由闭合到断开时，电路中()A. 电压表的示数变小B. 电流表的示数变大C. 电压表示数与电流表示数的比值变大D. 电压表示数与电流表示数乘积变大第13题图第14题图14. ( 徐州10题)(2分)如图所示电路中，电源电压保持不变，先闭合开关S1，观察电流表、电压表的示数；再闭合开关S 2、S 3，电表示数的变化情况正确的是( )A. 电流表示数变大，电压表示数变大B. 电流表示数变小，电压表示数变小C. 电流表示数变大，电压表示数变小D. 电流表示数变小，电压表示数变大 15. ( 长沙26题)(3分)如图，电源电压和灯的电阻保持不变，先闭合S 1，灯L 正常发光，电流表有示数，再进行下列操作后．判断正确的是( )A. 同时闭合S 1、S 2，电流表示数变大，灯变亮B. 同时闭合S 1、S 3，电流表示数变大，灯的亮度不变C. 同时闭合S 1、S 3，电压表示数不变D. 断开S 1，只闭合S 2，电流表、电压表示数都变大第15题图第16题图16. ( 乐山15题)(2.5分)如图所示，电源电压为U ，有两只完全相同的灯泡L 1、L 2，当只闭合S 2时，电流表示数为I ，则下列说法正确的是( )A. 只闭合S 1、S 2时，电流表示数为I2B. 只闭合S 2、S 3时，电流表示数为IC. 只闭合S 2、S 3时，电压表示数为UD. 只闭合S 1、S 2时，电压表示数为U2第17题图17. ( 福州20题)(2分)如图所示，电源电压不变，先闭合开关S ，待电路稳定后再闭合开关S 1，电流表的示数________，电压表示数与电流表示数的乘积________(均选填“变大”、“变小”或“不变”)．三 灵敏电阻类18. ( 岳阳11题)(3分)如图是自动测定油箱内油量的装置图，其中R ′是一定值电阻，R 是弧形变阻器，它的金属滑片P 是杠杆的一端，下列判断正确的是( )A. 油量表是由电压表改装而成的B. R和R′在电路中是并联的C. 油位越高，通过R的电流越大D. 油位越低，R两端的电压越小第18题图第19题图19. ( 眉山43题)(3分)在如图所示的电子拉力计中，滑动变阻器滑片P与弹簧上端固定在一起，弹簧伸长的长度与受到的拉力大小成正比，滑动变阻器PB段电阻为R1，当闭合开关S后，下列说法正确的是()A. 电路中电流表的读数随拉力的增大而减小B. 电路中电压表的读数随拉力的增大而减小C. 滑动变阻器PB段R1的阻值拉力增大而减小D. 把电压表改成拉力计时表盘刻度均匀20. ( 孝感9题)(3分)(多选)如图甲所示的电路中，电源电压保持不变，R是定值电阻，R1是一个由半导体材料制成的热敏电阻，其阻值随温度变化曲线如图乙所示．则()A. 温度升高时，电流表示数减小B. 温度降低时，电路消耗的总功率减小C. 电流表可以改装成温度计D. 电压表可以改装成温度计第20题图第21题图21. ( 三明21题)(2分)如图所示的是某地下停车场烟雾报警器的简化原理图．电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警．当有烟雾遮挡射向光敏电阻及的激光时，电压表示数__________(选填“增大”、“减小”或“不变”)；要使报警器在浓度更低的烟雾下报警，R0应选用________(选填“更大”或“更小”)阻值的电阻．四涉及“极值”、“范围”相关计算题类22. ( 玉林15题)(3分)如图所示，电源电压恒为5 V，电压表的量程为0～3 V，电流表的量程为0～0.6 A，滑动变阻器的规格为“20 Ω 1 A”，灯泡标有“3 V 1.8W”字样．闭合开关，在电路安全的情况下(不考虑灯丝电阻的变化)，则下列说法中正确的是()A. 滑动变阻器的电阻允许调节的范围是0～20 ΩB. 电流表示数的变化范围是0.1 A～0.6 AC. 电压表示数的变化范围是1.5 V～3 VD. 灯泡的最小功率是0.2 W第22题图第23题图23. ( 通辽15题)(3分)如图，电源电压18 V保持不变，电流表量程是0～0.6 A，电压表量程是0～15 V，小灯泡上标有“6 V 3 W”字样．要求：开关闭合后两个电表的示数不超过所选量程，且灯泡两端电压不允许超过额定电压(灯丝电阻不变)．则下列说法正确的是()A. 滑动变阻器的滑片向左移动时，电流表和电压表示数都变大B. 当电流表示数为0.4 A时，电压表示数为12 VC. 该电路的最大功率为9 WD. 滑动变阻器允许调节的范围是18 Ω～60 Ω24. ( 眉山44题)(3分)如图甲所示，电源电压不变，R1＝15 Ω，滑动变阻器R2标有“5 Ω1 A”字样．当R2的滑片P在b端且只闭合开关S、S1时，电流表的示数为0.3 A；当R2的滑片P在a端且同时闭合S、S1、S2时，灯泡正常发光；当R2的滑片P在b端且只闭合开关S、S2时，电压表的示数为3 V；如图乙是灯泡的电流－电压图像，下列说法正确的是()第24题图A. 当R2的滑片P在b端且只闭合开关S、S2时，灯泡的功率为1.8 WB. 电源电压3 VC. 灯泡正常发光时，灯丝电阻是5 ΩD. 只闭合开关S、S1时，电压表的示数变化范围：1.5 V～6 V25. ( 攀枝花12题)(3分)如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示．则下列判断正确的是()第25题图A. 电源电压为10 VB. 定值电阻R1的阻值为20 ΩC. 滑动变阻器R2的阻值变化范围为0～10 ΩD. 变阻器滑片在中点时，电路消耗的总功率为1.8 W26. ( 重庆A卷7题)(3分)如图所示电路，电源电压恒为6 V，定值电阻R1为10 Ω，滑动变阻器R2的规格为“20 Ω0.5 A”，电压表量程为0～3 V，电流表量程为0～0.6 A．则()A. 电压表测量的是电阻R1两端的电压B. 当变阻器R2的滑片P向左移动时，电压表的示数变小C. 为了保证电路中各元件安全工作，变阻器R2接入电路的阻值范围是2 Ω～10 ΩD. 当变阻器R2接入电路中的阻值是8 Ω时，通电1 min电阻R1产生的热量是53.3 J第26题图第27题图27. ( 西宁13题)(2分)如图所示电路，电源电压为12 V且保持不变．闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4 V；当滑片P置于变阻器的b端时，电压表的示数变化了2 V，在10 s内定值电阻R1产生的热量为60 J．则下列结果正确的是()A. 电路中的最小电流为1.5 AB. 滑片P在中点时，9 s内滑动变阻器R消耗的电能为60 JC. R先后两次消耗的电功率之比为8∶9D. R1先后两次消耗的电功率之比为4∶328. ( 南京12题)(2分)如图甲所示电路，电源电压不变，R1是定值电阻，R2是滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中()第28题图A. 电路总功率的最小值为1.8 WB. 电路总功率的最大值为5.4 WC. 定值电阻电功率的最小值为1.35 WD. 定值电阻电功率的变化为4.05 W最新中考物理真题专题汇编：动态电路参考答案1. A 【解析】在滑片P 从b 端向a 端滑动的过程中，灯泡两端的电压由0开始逐渐增大，最后达到电源电压，A 正确；灯泡的电阻不变，灯泡中的电流在不断地增大，B 错误；灯泡两端的电压不断增大，通过的电流不断增大，所以消耗的电功率也不断地增大，C 、D 错误．故选A.2. D 【解析】由电路图可知，灯泡与滑动变阻器串联，电压表测量滑片右侧电阻丝两端的电压，电流表测电路中的电流，因电压表的内阻很大、在电路中相当于断路，所以滑片移动时，接入电路中的电阻不变，则电路中的电流不变，即电流表的示数不变，C 选项错误；灯泡的亮暗取决于它消耗的实际功率的大小，由P ＝I 2R 可知，滑片移动时，电路中的电流不变，灯泡消耗的实际功率不变，亮暗不变，A 、B 选项错误；将滑动变阻器的滑片P 向右移动的过程中，滑片右侧部分电阻丝的电阻变小，由U ＝IR 可知，滑片右侧部分电阻丝两端的电压变小，即电压表的示数变小，D 选项正确．故选D.3. B 【解析】当闭合开关后，R 1与R 2串联，滑动变阻器的滑片P 由b 端向a 端滑动时，滑动变阻器接入电路中的电阻变小，电流变大，即电流表示数变大，C 选项错误；根据U ＝IR 可知，电压表测量的是定值电阻R 1两端电压，R 1不变时，通过的电流越大，电压表的示数越大，A 选项错误；电压表测量的是定值电阻R 1两端电压，电流表测量R 1中的电流，电压表与电流表示数的比值为R 1的阻值，应不变，B 选项正确；电压表、电流表示数均变大，电压表与电流表示数的乘积越大，D 选项错误．故选B.4. C 【解析】电压表与电流表的示数比值为滑动变阻器的电阻，P 从a 移到b 时，变阻器的电阻变小，A 错误；电压表与电流表的示数比值为R 1的电阻，R 1的电阻不变， B 错误；P 从a 移到b 时，变阻器的电阻变小，总电阻减小，总电流增大，电压表的示数为变大，C 正确；电压表的示数为变小，D 错误．故选C.5. C 【解析】图中电路为并联电路，电流表测量干路电流，电压表测量电源两端的电压，当滑动变阻器滑片P 向右移动时，滑动变阻器R 2连入电路的电阻变大，电源电压保持不变，由欧姆定律(I ＝UR )可知，滑动变阻器R 2所在支路中的电流变小，定值电阻R 1所在支路的电流不变，由并联电路的电流特点(I ＝I 1＋I 2)可知，干路电流变小，即电流表的示数变小，电压表的示数不变．故选C.6．D 【等效电路图】第 6题答图【解析】电压表测灯L 两端电压即电源电压，始终保持不变，B 选项错误；当滑片P 向左移动时，滑动变阻器接入电路的阻值变小，则滑动变阻器R 所在支路的电流变大；滑动变阻器滑片的移动不影响灯泡所在支路的电流与电压的变化，则小灯泡的亮度不变，电流表的示数不变，根据并联电路电流特点，则电流表的示数变大，A 、C 选项错误；由P 总＝UI 总得，电路消耗的总功率变大，D 选项正确．故选D.7. B 【解析】①由电路图可知，R 1与滑动变阻器串联，电流表测量电路中的电流，电压表测量变阻器两端的电压；②滑片P 向左移动时，滑动变阻器接入电路的阻值变小，滑动变阻器分压变小，电压表示数变小，D 选项错误；③变阻器的阻值变小，电路总电阻变小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大，R 1消耗的功率增大，A 选项错误，B 选项正确；④根据P ＝UI ，总电压不变，电流变大，所以电路中的总功率变大，C 选项错误．故选B.8. D 【解析】此电路为定值电阻R 和滑动变阻器的串联电路．电压表测量电阻R 两端的电压，电压表测量电源电压；当滑片P 移动时，电压表的示数不变，B 、C 选项错误；当滑片P 向左移动时，滑动变阻器接入电路中的电阻变小，由串联电路电压特点知，电压表的示数变大，D 选项说法正确；当滑片P 向右移动时，滑动变阻器接入电路中的电阻变大，由串联电路电压特点知，电压表的示数变小，A 选项错误．故选D.9. D 【等效电路图】第9题解图【解析】电源电压保持不变，所以电压表的示数不变．当滑片P 向右移动时，滑动变阻器接入电路中的阻值减小，通过它的电流增大，所以电流表的示数变大；根据并联电路的特点可知，通过定值电阻R 1的电流保持不变，则干路总电流变大，即电流表示数变大，D 选项正确．故选D.10. C 【解析】将滑动变阻器的滑片P 从最右端移到中间某个位置，滑动变阻器接入电路中的阻值减小，故电路中的电流增大，定值电阻R 两端的电压也增大．设电流表前后变化为I 1、I 2，电压表交后变化为U 1、U 2，即得ΔU ＝U 2－U 1＝I 2R －I 1R ＝(I 2－I 1)R ＝ΔIR即R ＝ΔU ΔI，所以这个比值实质为定值电阻R 的阻值，它是不变的．故选C . 11. D 【解析】若①是电压表，②、③都是电流表，则R 1、R 2是并联的，由图可知电流表②测干路电流，则电流表③测量R 2中的支路电流，闭合开关S ，滑片从中点向左端滑动，连入的电阻减小，R 2中的支路电流变大，R 1中的支路电流不变，故电流表②的示数变大，电流表③的示数不变，电压表①的示数不变，所以A 、B 不正确；若①是电流表，②、③都是电压表，分析知R 1、R 2是串联的，电压表②只测量R 2两端电压，电压表③测的是总电压，闭合开关S ，滑片从中点向左端滑动，连入的电阻减小，电流变大，则电流表①的示数变大，电压表②的示数变大，电压表③的示数不变，故选D.12. 变小 不变 【解析】首先判断电路是串联，电压表测R 1两端电压，滑动变阻器滑片P 向b 滑动阻值变大，根据串联电路中分压比等于电阻比可知，R 1两端电压变小，所以电压表示数变小；因为R 1是定值电阻，所以电压表和电流表的比值等于电阻R 1的阻值而保持不变．13. C 【解析】当S 1、S 2均闭合，R 1、R 2并联，电压表测量的是电源电压U ，表测量的干路中的电流I ＝U R 1＋U R 2，表测量的是R 1支路中的电流I 1＝U R；当S 2断开，连入电路的只有电阻R 1，电压表仍然测量的是电源电压U ，故电压表的示数不变，A 错误；表、表与电阻R 1串联，I ′＝I 1′＝U R ，所以表示数变小，表示数不变，B 错误；电压表与电流表示数的比值为R 1的阻值，R 1是定值电阻，即比值不变，C 正确；电压表的示数不变，电流表示数变小，所以它们的乘积变小，D 错误．故选C.14. A 【解析】只闭合开关S 1时，R 2和R 3串联，电压表测量R 2两端的电压；再闭合开关S 2、S 3时，R 2和R 1并联，电流表测量干路电流，电压表测量电源电压，所以两电表示数均变大．故选A.15. B 【解析】只闭合S 1时，只有灯L 接入电路，电压表被短路，电流表测量通过灯泡的电流；同时闭合S 1、S 2时，电阻R 被短路，状态不变；同时闭合S 1、S 3时，灯L 和电阻R 并联，电压表测量电源电压，电流表测量干路电流；只闭合S 2时，灯L 和电阻R 串联，电压表测量的R 两端电压，电流表测量串联电路电流．根据电路分析，同时闭合S 1、S 2时，和只闭合S 1时电路连接一样，因此电流表示数、灯泡亮度都不变，A 错误；同时闭合S 1、S 3时，灯L 和电阻R 并联，因为并联电路各支路互相不影响，所以灯泡亮度不变，而干路电流是各支路电流之和，所以电流表示数变大、灯泡亮度不变，B 正确；只闭合S 1时，电压表被断路示数为0 ，而同时闭合S 1、S 3时电压表测量电源电压，所以电压表示数增大，C 错误；只闭合S 2时，电路变成串联电路，总电阻增大，电流减小，电压表测量的是R 两端电压，示数不为0，示数增大了，故电流表示数减小，电压表示数增大，D 错误．故选B.16. C 【解析】 假设每个灯泡的电阻为R ，当只闭合S 2时，灯泡L 1、L 2串联，电路中的电流I ＝U R ＋R ＝U 2R；只闭合S 1、S 2时，灯泡L 1被短路，电压表测量的是L 1两端的电压，其示数为0，此时电路中的电流I 1＝U R＝2I ，A 、D 选项错误；只闭合S 2、S 3时，灯泡L 2被短路，电压表测量的是L 1两端的电压，即电源电压U ，C 选项正确，电路中的电流I 2＝U R＝2I ，B 错误．故选C.17. 变大 不变 【解析】识图：先闭合S 电路中只有R 2连入电路，再闭合S 1，R 1与R 2并联，测干路电流，测R 2的电流，所以当再闭合开关S 1的时候，多了一个支路的电流，所以示数变大；电压表测的是电源两端电压，示数不变，示数为R 2的电流，也不变，所以乘积不变．18. C 【解析】油量表串联在电路中，它是由电流表改装而成的，A 错误；R 和R ′连接在电路中时只有一条电流的路径，故两者是串联的，B 错误；油位越高，变阻器连入电路中的电阻R 越小，即串联电路中的总电阻越小，此时，电路中的电流越大，油量表指针的偏转就越大，C 正确；油位越低，变阻器连入的电阻R 越大，根据串联电路的分压原理可知，变阻器的电阻R 分得的电压越大，D 错误．故选C.19. D 【解析】题图是含滑动变阻器的简单电路，电流表测电路电流，电压表测R 1两端的电压．电源电压不变时，滑动变阻器的阻值不变，根据欧姆定律可知，电流不变，即电流表示数不变，A 选项错误；拉力增大时，当受到的拉力F 1变大时，电压表所测的R 1的范围增大，故电压表示数增大，B 选项错误；由于弹簧伸长的长度与受到的拉力大小成正比，所以当F 增大时，弹簧伸长的长度变长，滑动变阻器PB 段所测电阻R 1的电压增大，C 选项错误；电压表测R 1两端的电压，电路电流不变，其阻值随R 1增大而增大，R 1的阻值与拉力成正比，所以电压表的示数随拉力成正比，D 选项正确．故选D.20. BCD 【解析】由图乙可知，温度升高时，半导体材料的电阻减小，使得串联电路中的总电阻减小，根据欧姆定律可以知道，此时电路中的电流将变大，A 错；因温度降低时，半导体材料的电阻变大，使得串联电路中的总电阻变大，由P ＝U 2R可知，电路中消耗的总功率变小，B 正确；因温度升高，电阻减小，电流变大，反之电流变小，这与温度升高时电流表示数变大相吻合，故可以将电流表改装成温度计，C 正确；根据串联电路的分压原理可知，温度升高时，因半导体的电阻减小，分得的电压也减小，反之亦然，显然可以将电压表改装成温度计，D 正确．故选BCD.21. 增大 更大 【解析】由电路图可知，光敏电阻R 和定值电阻R 0串联，电压表测R 两端的电压，电流表测电路中的电流；因为光敏电阻及的阻值随光照强度的减弱而增大，所以闭合开关，有烟雾时，射向光敏电阻的光照强度减弱，光敏电阻R 的阻值变大，电路的总电阻变大，因为I ＝U R，所以电源的电压不变时，电路中的电流变小，即电流表的示数变小；因为U ＝IR ，所以定值电阻R 0两端的电压变小，因为串联电路中总电压等于各分电压之和，所以光敏电阻R 两端的电压变大，即电压表的示数变大，增大R 0的阻值时电路中的总电阻增大，由I ＝U R可知，电路中的电流减小，则可使装置在更低浓度烟雾下报警． 22. D 【解析】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．因为电压表量程为0～3 V ，灯泡两端电压不允许超过额定电压3 V ；电流表量程0～0.6 A ，电路电流不能超过0.6 A ．根据P ＝UI 可得，灯泡的额定电流：I L 额＝P L 额U L 额＝1.8 W 3 V＝0.6 A ，根据P ＝U 2R 可得，灯泡的电阻R L ＝U 2L P L ＝（3 V ）21.8 W ＝5 Ω；因串联电路中各处的电流相等，且电流表的量程为0～0.6 A ，则电路中的最大电流I max ＝0.6 A ，电压表示数最大为3 V ；此时电路电阻最小，R 总min ＝U I max ＝5 V 0.6 A ＝253 Ω；滑动变阻器接入电路的阻值最小，R min ＝R 总min －R L ＝253 Ω－5 Ω＝103Ω；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表示数最小，灯泡的功率最小；此时电路中的电流I min ＝U R L ＋R 滑最大＝ 5 V 5 Ω＋20 Ω＝0.2 A ；电压表的最小示数为U min ＝I min R L ＝0.2 A ×5 Ω＝1 V ；灯泡的最小功率P Lmin ＝U min I min ＝1 V ×0.2 A ＝0.2 W ；综上所述：滑动变阻器的电阻允许调节的范围是103Ω～20 Ω，A 错误；电流表示数变化范围是0.2 A ～0.6 A ，B 错误；电压表的示数的变化范围是1 V ～3 V ，C 错误；灯泡的最小功率0.2 W ．故选 D.23．C 【解析】由图可知，灯L 和滑动变阻器R 串联，电压表测滑动变阻器两端的电压，滑片向左移动时，滑动变阻器连入电路中的电阻变小，电路中的总电阻变小，电源电压不变，则电路中的总电流变大，由串联电路中的电压关系可知，滑动变阻器电阻变小，滑动变阻器两端的电压变小，A 选项错误；小灯泡标有“6 V 3 W ”字样，则小灯泡的电阻为R L ＝U 2L P L ＝（6 V ）23 W＝12 Ω，若电路中的电流为0.4 A 时，小灯泡两端的电压为U L ＝I L R L ＝0.4 A ×12 Ω＝4.8 V ，由串联电路电压的规律可知，此时滑动变阻器两端的电压为：U R ＝U －U L ＝18 V －4.8 V ＝13.2 V ，B 选项错误；电流最大时，滑动变阻器有连入电路中的最小值，由“6 V 3 W ”可知电路中的最大电流为0.5 A ，电路总功率最大P 大＝UI 大＝18 V ×0.5 A。

动态电路物理试题答案一、选择题1. 在动态电路中，当电容器充电时，电流的方向是从电源的正极流向电容器的哪一端？A. 正极B. 负极C. 不流动D. 无法确定答案：A2. 一个RLC串联电路中，电路的阻尼系数（ζ）与电路的品质因数（Q）之间的关系是？A. ζ与Q成正比B. ζ与Q成反比C. ζ与Q无关D. ζ是Q的函数，但不是简单的正比或反比关系答案：D3. 在一个RC串联电路中，若电阻R的阻值为5Ω，电容C的容值为100μF，求时间常数τ。

A. 0.02sB. 20sC. 200sD. 2s答案：D4. 对于一个RLC并联电路，在谐振时，电路的总阻抗是多少？A. 无穷大B. 零C. 等于电感XL的值D. 等于电阻R的值答案：B5. 在一个RLC串联电路中，若电路的自然频率为1kHz，电感L为100mH，电容C为200μF，求电路的品质因数Q。

A. 0.5B. 5C. 10D. 50答案：D二、填空题1. 在RC串联电路中，当电源突然断开时，电容器两端的电压将随时间逐渐______，直至达到电源电压的______。

答案：下降；1/e2. 一个RLC串联电路的频率响应曲线中，当外部激励频率低于电路的自然频率时，电路的阻抗将______；当外部激励频率高于自然频率时，电路的阻抗将______。

答案：增大；减小3. 动态电路的时间常数τ是由电路中的电阻R和电容C决定的，其计算公式为τ=R·C，单位是______。

答案：秒三、计算题1. 给定一个RLC串联电路，其中电阻R=10Ω，电感L=200mH，电容C=150μF。

计算电路的自然频率f0。

解：自然频率f0可以通过公式f0=1/(2π√(LC))计算得出。

将给定的数值代入公式，得：f0 = 1 / (2π√(200×10^-3 × 150×10^-6)) ≈ 49.98Hz答案：约49.98Hz2. 一个RC串联电路充电5分钟后，电容器两端的电压达到了电源电压的90%。

2024年中考物理真题分类训练——动态电路一、选择题1.（2024泰安，13）如图所示的电路中，电源电压保持不变，R1为定值电阻，闭合开关S，当滑动变阻器R2的滑片P向右移动时，下列说法中①电流表A的示数变小②电压表V的示数变大③电压表V与电流表A1的比值变小④滑动变阻器R2消耗的电功率变小A．只有①④正确 B．只有②③正确 C．只有①③正确 D．只有②④正确2.(2024乐山，14)小华设计了如图所示的输液提示器，在护士站能够视察到药液量的改变。

当袋中药液量削减时A．电压表示数减小，灯泡亮度变暗B．电压表示数减小，灯泡亮度变亮C．电压表示数增大，灯泡亮度变暗D．电压表示数增大，灯泡亮度变亮3.（2024常德，18）如图在探究“电流与电阻关系”时，电源电压恒为3V，试验打算了阻值分别为5Ω、10Ω、20Ω的电阻，当将100的电阻接入R所在位置时，调整滑动变阻器，使电压表的示数为2V，再分别用5Ω、20Ω的电阻替换100的电阻进行试验，下列说法正确的是（）A.用5Ω电阻替换，滑片P应向右端移动，电流表示数变大B.用5Ω电阻替换，滑片P应向左端移动，电流表示数变小C.用20Ω电阻替换，滑片P应向左端移动，电流表示数变大D.用20Ω电阻替换，滑片P应向右端移动，电流表示数变小4.（2024遂宁，10）如图甲是小明设计的自助探究试验电路，灯泡L在平安范围内的伏安特性曲线如图乙，电源电压恒为4.5V，滑动变阻器R的最大阻值20Ω，电流表量程0~0.6A,电压表量程0~3V.下列是小明对此电路通过计算分析作出的几个推断，其中正确的是A.变阻器滑片右移时电流表示数变大，电压表示数变大，灯泡亮度变亮B.交阻器滑片右移时电流表示数变小，电压表示数变小，灯泡亮度变暗C.为保证电路各元件平安，滑动变阻是阻值只能在5Ω~10Ω之间调整D.在平安调整过程中滑动变阻器消耗的最小电功率是0.9W5.(2024重庆B，8)如图5甲所示的电路，电源电压不变,Ｌ是标有“4Ｖ“字样的灯泡，定值电阻为６０Ω，两个电流表的量程均为０－０.６Ａ，电压表的量程为０－１５Ｖ，图５乙是小灯泡Ｌ的电流随其电压改变的图像。

动态电路1．如图所示的电路中，电源电压保持不变，电键S1闭合、S2断开时，当滑动变阻器的滑片P向右移动，电压表的示数与电流表的示数的比值将_______；若将电键S2也闭合，电压表的示数将_______。

（选填“变小”、“不变”或“变大”）2．在如图所示的电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。

（选填“变大”、“不变”或“变小”）3．如图电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P 向右移动时，电流表A的示数将_______，电压表V1和V2的示数差值与A示数的比值将_______。

（选填“变大”、“不变”或“变小”）4．如图所示，闭合电键S后，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______。

电流表A。

与电流表A1示数的差值跟电压表V示数的比值_______。

（选填“变小”、“不变”或“变大”）5．在如图所示的电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______，电流表A1与电流表A示数的比值将_______（选填“变小”、“不变”或“变大”）6．在如图所示电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P 向右移动时，电流表A的示数将_______，电压表V的示数将_______。

（选填“变小”、“不变”或“变大”）。

7．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V的示数将_______，电流表A与电流表A1示数的差值将_______。

（选填“变小”、“不变”或“变大”）8．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V2的示数将_______，电压表V1与电流表A示数的比值将_______。

（选填“变小”、“不变”或“变大”）9．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电流表的示数将_______，电压表的示数将_______，电压表与电流表示数的比值将_______。

A. 通过电阻R1的电流最大值为0.4A
B. 电压表示数变化量的最大值为1V
C. 滑动变阻器R2调节范围为0～20Ω
D. 滑动变阻器R2接入电路的最小阻值为5Ω
5.如图甲所示，闭合开关S，将滑动变阻器的滑片P从最右端滑至灯泡L正常发光的位置，在此过程中，电流表示数与两只电压示数的关系如图乙所示，如下说法正确的是：（ ）
额定电压
220V
加热功率
900W
保温功率
20W
水杯容量
0.6kg
（1）饮水机开关S___________时，饮水机处于加热工作状态；
（2）R2的阻值是多大？___________
（3）最近一次使用时，加热管R1损坏了，物理兴趣小组的同学们认为可以利用“165Ω 4A”的滑动变阻器R，设计如图乙所示的电路来控制加热管R2的发热功率，则改装后，饮水机加热管R2的发热功率范围是多大？请指出这种设计的不足之处（写出一种即可）。___________
（1）小灯泡的额定功率；
（2）为保证电路安全，滑动变阻器接入电路的最小阻值；
（3）用阻值为22Ω的定值电阻R0替换小灯泡接入电路，移动滑片使电流表和电压表分别在某个量程下满偏，滑动变阻器接入电路的阻值范围。
22.教室里有一款饮水机，其工作电路可简化为如图甲所示的电路。S是温度控制开关，根据饮水机内水杯中水温的变化自动切换加热和保温两种工作状态，R1、R2是加热管的电阻（不考虑阻值受温度变化影响），它的部分技术参数如表所示，试回答下列问题：
A. 电压表V示数与电流表A1的示数乘积不变，小灯泡L的亮度变暗
B. 电压表V的示数与电流表A2的示数之比不变，小灯泡L的亮度不变
C. 电压表V的示数与电流表A1的示数之比变大，小灯泡L的亮度不变

2021年中考物理真题全国精选及答案：动态电路专题1.（2021锦州）如图所示电路，电源电压保持不变。

闭合开关S.当滑动变阻器的滑片P向下滑动时，下列判断中正确的是（）A.电压表○V示数变大B.电流表○A1示数不变C.电流表○A1示数与电流表○A2示数的差值变小D.电压表○V示数与电流表○A2示数的比值变小【答案】D2. （2021呼和浩特）下列电路图，对应分析正确的是（）A. 甲图中，电源电压保持不变，闭合开关，滑片P向右移动的过程中，电压表与电流表示数的比值不变B. 乙图中，电源电压保持不变，闭合开关，当滑片P向右移动时，整个电路消耗的总功率变大C. 丙图中，若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大D. 丁图中，闭合开关S，发现L1、L2均不亮且电压表有示数，则可能是由于L1断路造成【答案】ACD3. （2021通辽）如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过程中，下列说法中正确的是A. 灯泡L变亮，电流表A1示数变大B. 电压表示数不变，电流表A2示数变大C. 电流表A1与A2的示数之差变大D. 电压表与电流表A2的示数之比变大【答案】D【解析】由电路图可知，灯泡L与滑动变阻器R并联，电流表A1测干路电流，电流表A2测变阻器R支路的电流，电压表测电源两端的电压，因电源的电压不变，所以，滑片移动时，电压表的示数不变，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过灯泡的电流变化不变，灯泡的亮暗不变，故A错误；当滑片P向上移动的过程中，变阻器接入电路中的电阻变大，由I＝可知，通过R的电流变小，即电流表A2的示数变小，故B错误；因并联电路中干路电流等于各支路电流之和，且两电流表示数的差值等于通过L的电流，所以，电流表A1与A2的示数之差不变，故C错误；由电压表的示数不变和电流表A2的示数变小可知，电压表与电流表A2的示数之比变大，故D正确。

4．（2021营口）如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器。
