蓄电池充放电作业指导书公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]受 控 受控编号：D / 21版本号：A 版 0号嘉兴电力局企业标准Q/JDQ/JD403067—20032003-06-25发布 2003-07-01实施目次前言根据ISO 9001-2008 《质量管理体系要求》第7.5.1条和OHSAS 18001-2007 《职业健康安全管理体系规范》中第条、ISO 14001-2004 《环境管理体系规范及使用指南》中第条的要求制定本标准。
本标准旨在指导嘉兴电力局蓄电池充放电作业的工作程序，确保蓄电池充放电操作正确和试验结果准确。
本标准的的附录A为规范性附录。
本标准由嘉兴电力局贯标办公室提出本标准的主要起草单位：修试工区本标准的管理归口单位：生技处本标准的主要起草人：章寿松、沈一辛本标准的主要审核人：言伟、韩中杰本标准的批准人：朱维政蓄电池充放电作业指导书1 范围本标准规定了嘉兴电力局蓄电池充放电作业人员的工作程序，确保蓄电池充放电操作正确和试验结果准确。
本标准适用于本局110kV、220kV、500kV变电所蓄电池的充放电工作。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本标准。
ISO 9001-2008 质量管理体系要求ISO 14001-2004 环境管理体系规范及使用指南OHSAS 18001-2007 职业健康安全管理体系规范DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程3 职责和权限3.1 工作负责人职责工作负责人全面负责试验工作的安全，正确安全地组织安排蓄电池充放电工作，工作前对工作班人员详细交代安全注意事项，终结后进行安全小结。
工作负责人负责确认值班员所做的安全措施是否符合现场实际条件，工作班人员所做的安全措施是否正确完备。
变电标准化作业指导书卡使用及填写说明模板一、引言变电标准化作业指导书卡是在变电站施工中进行标准化管理的重要工具。
本文将详细介绍变电标准化作业指导书卡的使用方法，并提供填写说明模板，以帮助施工人员正确使用和填写该指导书卡。
二、变电标准化作业指导书卡的使用方法1. 指导书卡的定义变电标准化作业指导书卡是一种记录变电站施工过程中所遵循的标准化要求的工具。
它包含了施工过程中需要遵循的各项标准和规范，并提供了相应的填写空间。
2. 使用指导书卡的目的指导书卡的使用旨在规范变电站施工过程，确保施工符合相关的标准和规范要求。
它可以帮助施工人员了解和掌握各项标准要求，提高施工质量，减少施工风险。
3. 指导书卡的填写步骤（1）填写项目信息：包括变电站名称、施工日期、施工单位等基本信息。
（2）填写作业内容：根据实际施工情况填写作业内容，包括工程名称、作业内容、作业地点等。
（3）填写标准要求：根据相关标准和规范要求填写标准要求，包括施工工艺、质量要求、安全要求等。
（4）填写操作方法：根据标准要求填写具体的操作方法，包括施工步骤、操作流程等。
（5）填写验收标准：根据标准要求填写验收标准，包括验收内容、验收标准等。
（6）填写备注信息：根据实际情况填写备注信息，包括特殊要求、注意事项等。
4. 指导书卡的使用注意事项（1）确保填写准确：施工人员在填写指导书卡时应仔细核对标准要求，确保填写准确无误。
（2）及时更新：指导书卡应随着施工过程的进行而及时更新，确保与实际施工情况一致。
（3）合理保存：指导书卡应妥善保存，以备后续查阅和参考。
三、填写说明模板下面是一份变电标准化作业指导书卡的填写说明模板，供施工人员参考：变电标准化作业指导书卡项目信息：变电站名称：______________________施工日期：______________________施工单位：______________________作业内容：工程名称：______________________作业内容：______________________作业地点：______________________标准要求：施工工艺：______________________质量要求：______________________安全要求：______________________操作方法：施工步骤：______________________操作流程：______________________验收标准：验收内容：______________________验收标准：______________________备注信息：特殊要求：______________________注意事项：______________________四、结论变电标准化作业指导书卡是变电站施工中一项重要的标准化管理工具。
变电标准化作业指导书卡使用及填写说明模板一、引言变电标准化作业指导书卡是在变电站进行作业时，对作业人员进行指导和记录的工具。
本文将详细介绍变电标准化作业指导书卡的使用方法及填写说明，以帮助作业人员正确使用和填写。
二、变电标准化作业指导书卡的使用方法1. 准备工作在开始使用变电标准化作业指导书卡之前，需要进行以下准备工作：- 确认作业人员已经接受过相关培训，熟悉变电站的工作流程和操作规程。
- 确认作业人员已经具备必要的个人防护装备，并保证其完好无损。
- 确认作业人员已经理解作业指导书卡的用途和填写要求。
2. 使用步骤（1）填写作业指导书卡的基本信息在开始作业前，作业人员需要填写作业指导书卡的基本信息，包括变电站名称、作业日期、作业时间、作业人员姓名等。
确保填写的信息准确无误。
（2）记录作业过程在作业过程中，作业人员需要按照作业指导书卡上的要求，记录作业过程中的关键信息，包括作业步骤、作业设备、作业时间等。
确保记录的信息详细、准确。
（3）填写作业结果作业完成后，作业人员需要填写作业结果，包括作业结果评价、存在的问题、下一步的工作计划等。
确保填写的信息全面、客观。
（4）作业指导书卡的交接作业完成后，作业人员需要将作业指导书卡交接给下一位作业人员或相关负责人，确保作业指导书卡的连续性和可追溯性。
三、变电标准化作业指导书卡的填写说明1. 填写要求（1）信息准确无误：填写作业指导书卡时，要确保填写的信息准确无误，包括变电站名称、作业日期、作业时间、作业人员姓名等。
（2）内容详细完整：在记录作业过程时，要详细记录作业步骤、作业设备、作业时间等关键信息，确保内容完整。
（3）客观公正：在填写作业结果时，要客观公正地评价作业结果，提出存在的问题，并制定下一步的工作计划。
2. 填写示例（1）基本信息填写示例：变电站名称：XXX变电站作业日期：20XX年XX月XX日作业时间：XX:XX - XX:XX作业人员姓名：XXX（2）作业过程记录示例：作业步骤：1. 关闭断路器；2. 检查设备状态；3. 进行维护作业作业设备：断路器、隔离开关、变压器等作业时间：XX:XX - XX:XX（3）作业结果填写示例：作业结果评价：作业顺利完成，未发现异常情况存在的问题：设备清洁度需要提高下一步工作计划：进行设备清洁工作四、总结通过本文的介绍，我们了解了变电标准化作业指导书卡的使用方法及填写说明。

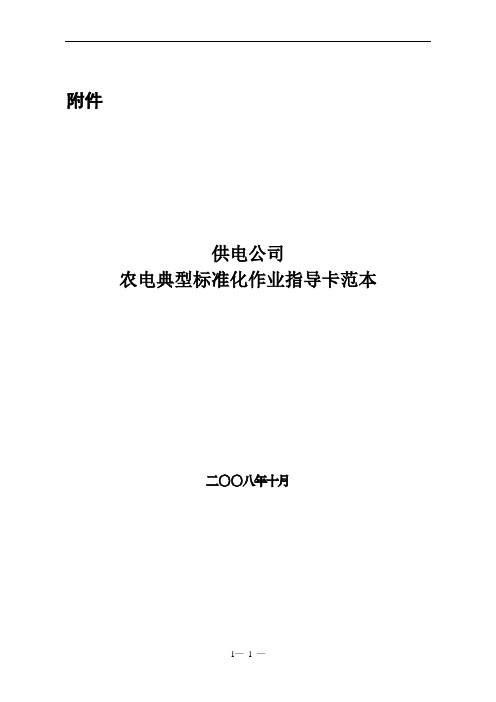

附件供电公司农电典型标准化作业指导卡范本二〇〇八年十月目录110kV变电站作业类：110kV变电站日常巡视作业指导卡 (5)110kV变电站特殊巡视作业指导卡 (15)110kV主变高压试验作业指导卡 (26)110kV开关大修作业指导卡 (32)110kV开关安装作业指导卡 (39)110kV主变大修作业指导卡 (46)110kV电流互感器安装作业指导卡 (53)110kV变电站接地电阻试验作业指导卡 (59)110kV变电站主变保护校验作业指导卡（微机） (63)110kV变电站主变保护校验作业指导卡（继电器） (70)110kV变电站站用交直流电源检修作业指导卡 (76)110kV变电站站用蓄电池充放电作业指导卡 (80)110kV变电站清扫作业指导卡 (84)110KV输电线路作业类：110KV线路日常巡视作业指导卡 (93)110KV线路特殊巡视作业指导卡 (100)110KV停电更换绝缘子作业指导卡 (105)110KV电杆组立作业指导卡 (110)110KV铁塔组立作业指导卡 (115)110KV线路检修作业指导卡 (121)110KV线路避雷器安装作业指导卡 (128)110KV 输电线路砍伐树木作业指导卡 (133)110KV 输电线路交叉跨越测量作业指导卡 (137)110KV输电线路杆塔接地电阻测试作业指导卡 (141)110KV电力电缆敷设（更换）作业指导卡 (145)110KV电力电缆试验、核相作业指导卡 (151)110KV线路清扫作业指导卡 (156)35KV变电站作业类：35kv变电站日常巡视作业指导卡 (164)35kv变电站特殊巡视作业指导卡 (174)35kv主变高压试验作业指导卡 (185)35kv开关大修作业指导卡 (191)35kv开关安装作业指导卡 (198)35kv主变大修作业指导卡 (205)35kv电流互感器安装作业指导卡 (212)35kv站用变压器的安装作业指导卡 (218)35kv变电站接地电阻试验作业指导卡 (224)35kv变电站主变保护校验作业指导卡（微机） (228)35kv变电站主变保护校验作业指导卡（继电器） (235)35kv变电站站用交直流电源检修作业指导卡 (241)35kv变电站站用蓄电池充放电作业指导卡 (245)35kv变电站清扫作业指导卡 (249)35KV输电线路作业类：35KV线路日常巡视作业指导卡 (258)35KV线路特殊巡视作业指导卡 (265)35kv停电更换绝缘子作业指导卡 (270)35kv电杆组立作业指导卡 (275)35kv铁塔组立作业指导卡 (280)35kv线路检修作业指导卡 (286)35kv线路避雷器安装作业指导卡 (293)35kv 输电线路砍伐树木作业指导卡 (298)35kv 输电线路交叉跨越测量作业指导卡 (302)35kv输电线路杆塔接地电阻测试作业指导卡 (306)35KV电力电缆敷设（更换）作业指导卡 (310)35KV电力电缆试验、核相作业指导卡 (316)35kv线路清扫作业指导卡 (321)10kv线路作业类：10KV线路导线架设作业指导卡 (329)10KV线路配变、JP柜安装作业指导卡 (336)10KV线路电缆敷设（更换）作业指导卡 (341)10KV线路撤、立水泥杆作业指导卡 (348)10KV线路更换导线作业指导卡 (354)10KV线路更换开关作业指导卡 (360)10KV线路组立钢杆作业指导卡 (366)10KV线路无功补偿装置安装作业指导卡 (372)10KV线路检修作业指导卡 (378)10KV线路更换计量装置作业指导卡 (384)10kv 线路巡视作业指导卡 (390)低压作业类：低压线路放、撤导线作业指导卡 (396)低压接户线、表箱安装作业指导卡 (402)低压电流户感器和电能表更换作业指导卡 (408)低压线路架设作业指导卡 (413)低压剩余电流动作保护器更换作业指导卡 (422)低压台区改造作业指导卡 (426)低压电器巡视作业指导卡 (432)低压电器更换作业指导卡 (436)110kV变电站日常巡视作业指导卡单位：编号：编写人（作业负责人）：审批人：工作任务：一、作业前准备1、人员分工2、工器具准备工器具准备人：年月日工器具收回人：年月日6—6 —工器具领用审核：3、材料准备材料准备人：年月日材料回收人：年月日材料领用审核：确认“作业前准备”1-4项已完成，工作负责人（签字）：二、作业程序及危险点控制措施计划工作时间：年月日时分至月日时分1、开工确定以下2-4项：危险点及安全措施、现场补充安全措施、关键作业步骤已进行讲解。
蓄电池组（第次）充/放电记录工程编号： DL/T5161.9-表4.0.2电池型号额定容量A·h额定电压V电池特性介质状态电瓶个数制造厂家出厂编号出厂日期蓄电池充/放电参数测量记录瓶号时间 1 2 3 4 5 6 7 8 9 10 11 1234567891112131415161718蓄电池充/放电参数测量记录时间 1 2 3 4 5 6 7 8 9 10 11 瓶号1920212223242526272829313233343536373839404142蓄电池充/放电参数测量记录时间 1 2 3 4 5 6 7 8 9 10 11 瓶号434445464748495152充电电流(A)充电电压(V)测量人测量器具测量时间：年月日时分～年月日时分室温：℃班组年月日工地年月日质检年月日监理年月日部蓄电池组（第次）充/放电记录工程编号： DL/T5161.9-表4.0.3电池型号额定容量A·h额定电压V电池特性介质状态电瓶个数制造厂家出厂编号出厂日期蓄电池充/放电参数测量记录瓶号时间 1 2 3 4 5 6 7 8 9 10 11 1234567891011121315161718蓄电池充/放电参数测量记录时间 1 2 3 4 5 6 7 8 9 10 11 瓶号1920212223242526272829303132333536373839404142蓄电池充/放电参数测量记录时间 1 2 3 4 5 6 7 8 9 10 11 瓶号4344454647484950515253555657585960616263646566蓄电池充/放电参数测量记录时间 1 2 3 4 5 6 7 8 9 10 11 瓶号6768697071727375767778798081828384858687888990蓄电池充/放电参数测量记录时间 1 2 3 4 5 6 7 8 9 10 11 瓶号9192939596979899100101102103104 放电电流(A) 放电电压(V) 测量人测量器具测量时间：年月日时分～年月日时分室温：℃班组年月日工地年月日质检部年月日监理年月日蓄电池组充/放放电特性曲线工程编号：DL/T5161.9-表4.0.4电池型号额定容量A·h 额定电压V电池特性介质状态电瓶个数制造厂家出厂编号出厂日期充放电前电池组电压： V；初始充电电流： A ；充放电压： V放电电流： A；放电时间： h ；单体电池终止电压： V；放电容量： A.h班组年月日工地年月日质检年月日监理年月日部。
变电站标准化作业执行标准编写使用说明为更好地开展标准化作业工作，使标准化作业指导书更适用于现场的生产工作，东北电力有限公司组织相关技术人员，编写了这套东北电网有限公司《县级供电企业现场标准化作业指导书》。
该套书以保证现场安全、质量为目的，吸收和借鉴了国家电网公司以及其它网省局电力公司的经验基础上形成，使标准化作业更适用于县级供电企业对现场设备、人员进行全过程、标准化管理，为县级供电企业执行标准化作业提供参考和资料。
1 标准化作业的分类现场标准化作业采取分类划分的原则，所有现场作业根据作业性质、内容、重要性等分为三类：第一类是使用标准化作业指导书（以下简称指导书）的作业；使用作业指导书的作业有三种：（1）单一设备复杂作业（如变压器大修）；（2）大型综合常规作业（如一次停电中一个作业地点多设备检修）；当分小组作业可包含多作业卡进行工作。
（3）大型复杂、不常进行、危险性较大的作业（如进线更换间隔、更换变电所母线）；标准化作业指导书由检修单位相应管理人员编写，各旗县局生技部和安监部审核，各旗县主管生产领导批准。
第二类是使用标准化作业指导卡（以下简称作业卡）的作业；对危险性较小，单一设备的简单、常规作业，作业人员较熟悉且近于流程化的作业可使用作业卡。
如单一配电设备检修、蓄电池充放电、设备巡视等。
各农电旗县局生技部门可根据实际组织编制典型性作业卡，经局领导审批，并报市农电局备案。
标准化作业指导卡由班组长（值班长）编写，变电运行类标准化作业指导卡由值班长编写，集控站技术员审核，集控站长批准；检修类标准化作业指导卡由班组长编写，工区技术管理、安全管理审核，工区主任批准。
第三类是不需要指导书（卡）的作业。
对作业内容简单，危险性小的临时性工作可不使用作业指导书及作业卡，按照“两票三制”及安规规定执行。
例如变压器取油样、端子箱封堵等。
2 应用2.1凡列入年度和月度生产计划的大修、小修应使用作业指导书(卡 )，临时性检修宜采用作业指导书（卡）。
蓄电池充放电作业指导书一、作业目的蓄电池是一种常见的能量储存设备，广泛应用于电动车辆、太阳能发电系统、UPS电源等领域。
为了保证蓄电池的正常使用和延长其寿命，正确的充放电作业是至关重要的。
本指导书旨在提供蓄电池充放电作业的详细指导，确保操作人员能够正确、安全地进行相关作业。
二、作业前准备1. 确认作业场所：选择室内通风良好的场所进行蓄电池充放电作业，确保没有易燃、易爆等危险物质存在。
2. 检查设备和工具：确保所使用的充电器、放电负载以及相关工具完好无损，无任何安全隐患。
3. 个人防护措施：操作人员应穿戴防护眼镜、手套和防护服，避免直接接触蓄电池电解液。
三、充电作业步骤1. 连接充电器：将充电器正确地连接到蓄电池的正负极，确保极性正确，避免短路和反极性连接。
2. 设置充电参数：根据蓄电池的额定电压和容量，设置合适的充电电流和电压，确保充电过程中不会造成过充或过放现象。
3. 开始充电：启动充电器，观察充电电流和电压的变化情况，确保充电过程平稳进行。
4. 监控充电过程：定期检查充电器的工作状态，确保充电器正常运行，没有异常情况发生。
5. 充电完成：当蓄电池达到额定电压时，停止充电并断开充电器与蓄电池的连接。
四、放电作业步骤1. 连接放电负载：将放电负载正确地连接到蓄电池的正负极，确保极性正确，避免短路和反极性连接。
2. 设置放电参数：根据蓄电池的额定电压和容量，设置合适的放电电流和电压，确保放电过程中不会造成过放或过充现象。
3. 开始放电：启动放电负载，观察放电电流和电压的变化情况，确保放电过程平稳进行。
4. 监控放电过程：定期检查放电负载的工作状态，确保放电负载正常运行，没有异常情况发生。
5. 放电完成：当蓄电池达到安全放电终止电压时，停止放电并断开放电负载与蓄电池的连接。
五、注意事项1. 避免过充或过放：在充放电过程中，严格控制充放电电流和电压，避免对蓄电池造成过充或过放现象，以免损坏蓄电池。
2. 防止短路：在连接充电器或放电负载时，务必确保正负极连接正确，避免短路情况的发生。
