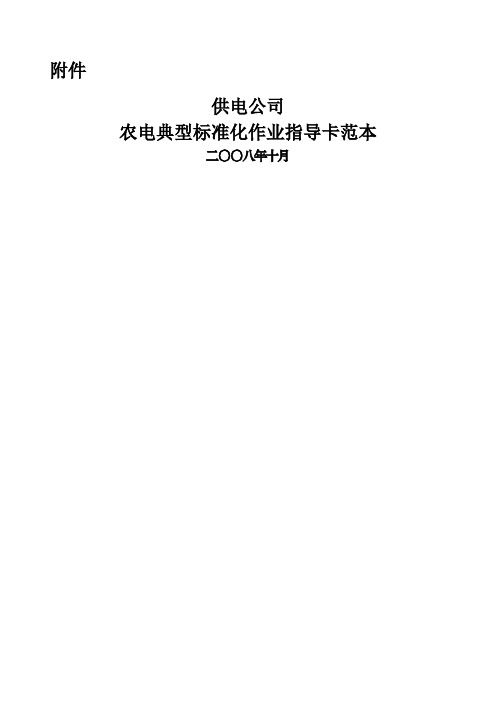

附件供电公司农电典型标准化作业指导卡范本二〇〇八年十月目录110kV变电站作业类：110kV变电站日常巡视作业指导卡 (5)110kV变电站特殊巡视作业指导卡 (15)110kV主变高压试验作业指导卡 (26)110kV开关大修作业指导卡 (32)110kV开关安装作业指导卡 (39)110kV主变大修作业指导卡 (46)110kV电流互感器安装作业指导卡 (53)110kV变电站接地电阻试验作业指导卡 (59)110kV变电站主变保护校验作业指导卡（微机） (63)110kV变电站主变保护校验作业指导卡（继电器） (70)110kV变电站站用交直流电源检修作业指导卡 (76)110kV变电站站用蓄电池充放电作业指导卡 (80)110kV变电站清扫作业指导卡 (84)110KV输电线路作业类：110KV线路日常巡视作业指导卡 (93)110KV线路特殊巡视作业指导卡 (100)110KV停电更换绝缘子作业指导卡 (105)110KV电杆组立作业指导卡 (110)110KV铁塔组立作业指导卡 (115)110KV线路检修作业指导卡 (121)110KV线路避雷器安装作业指导卡 (128)110KV 输电线路砍伐树木作业指导卡 (133)110KV 输电线路交叉跨越测量作业指导卡 (137)110KV输电线路杆塔接地电阻测试作业指导卡 (141)110KV电力电缆敷设（更换）作业指导卡 (145)110KV电力电缆试验、核相作业指导卡 (151)110KV线路清扫作业指导卡 (156)35KV变电站作业类：35kv变电站日常巡视作业指导卡 (164)35kv变电站特殊巡视作业指导卡 (174)35kv主变高压试验作业指导卡 (185)35kv开关大修作业指导卡 (191)35kv开关安装作业指导卡 (198)35kv主变大修作业指导卡 (205)35kv电流互感器安装作业指导卡 (212)35kv站用变压器的安装作业指导卡 (218)35kv变电站接地电阻试验作业指导卡 (224)35kv变电站主变保护校验作业指导卡（微机） (228)35kv变电站主变保护校验作业指导卡（继电器） (235)35kv变电站站用交直流电源检修作业指导卡 (241)35kv变电站站用蓄电池充放电作业指导卡 (245)35kv变电站清扫作业指导卡 (249)35KV输电线路作业类：35KV线路日常巡视作业指导卡 (258)35KV线路特殊巡视作业指导卡 (265)35kv停电更换绝缘子作业指导卡 (270)35kv电杆组立作业指导卡 (275)35kv铁塔组立作业指导卡 (280)35kv线路检修作业指导卡 (286)35kv线路避雷器安装作业指导卡 (293)35kv 输电线路砍伐树木作业指导卡 (298)35kv 输电线路交叉跨越测量作业指导卡 (302)35kv输电线路杆塔接地电阻测试作业指导卡 (306)35KV电力电缆敷设（更换）作业指导卡 (310)35KV电力电缆试验、核相作业指导卡 (316)35kv线路清扫作业指导卡 (321)10kv线路作业类：10KV线路导线架设作业指导卡 (329)10KV线路配变、JP柜安装作业指导卡 (336)10KV线路电缆敷设（更换）作业指导卡 (341)10KV线路撤、立水泥杆作业指导卡 (348)10KV线路更换导线作业指导卡 (354)10KV线路更换开关作业指导卡 (360)10KV线路组立钢杆作业指导卡 (366)10KV线路无功补偿装置安装作业指导卡 (372)10KV线路检修作业指导卡 (378)10KV线路更换计量装置作业指导卡 (384)10kv 线路巡视作业指导卡 (390)低压作业类：低压线路放、撤导线作业指导卡 (396)低压接户线、表箱安装作业指导卡 (402)低压电流户感器和电能表更换作业指导卡 (408)低压线路架设作业指导卡 (413)低压剩余电流动作保护器更换作业指导卡 (422)低压台区改造作业指导卡 (426)低压电器巡视作业指导卡 (432)低压电器更换作业指导卡 (436)110kV变电站日常巡视作业指导卡单位：编号：编写人（作业负责人）：审批人：工作任务：一、作业前准备确认“作业前准备”1-4项已完成，工作负责人（签字）：二、作业程序及危险点控制措施计划工作时间：年月日时分至月日时分工作班人员（签字）：变电站巡视记录卡巡视时间：年月日时分至时分天气：室外温度℃110kV变电站特殊巡视作业指导卡单位：编号：编写人（作业负责人）：审批人：工作任务：一、作业前准备确认“作业前准备”1-4项已完成，工作负责人（签字）：二、作业程序及危险点控制措施计划工作时间：年月日时分至月日时分工作班人员（签字）：变电站巡视记录卡巡视时间：年月日时分至时分天气：室外温度℃110kV变电站主变高压试验作业指导卡单位：编号：编写人（作业负责人）：审批人：工作任务：一、作业前准备2、工器具准备工器具准备人：年月日工器具收回人：年月3、材料准备：二、作业程序及危险点控制措施计划工作时间：年月日时分至月日时分1、开工2、危险点及安全措施3、现场补充的安全措施4、关键作业步骤5、竣工6、设备有关参数三、指导卡执行情况评估110kV变电站XXX断路器大修作业指导卡单位： XXX供电公司编号：工作票号编写人（作业负责人） XX 审批人： XX工作任务： 110kV变电站XXX断路器大修作业一、作业前准备：4、材料准备：二、作业程序及危险点控制措施计划工作时间：年月日时分至月日时分工作班人员（签字）：110kV变电站XXX断路器安装作业指导卡单位：编号：编写人（作业负责人）审批人：工作任务： 110kV变电站XXX断路器安装作业一、作业前准备以上勘察项目于年月日勘察完毕。
蓄电池充放电作业指导书公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]受 控 受控编号：D / 21版本号：A 版 0号嘉兴电力局企业标准Q/JDQ/JD403067—20032003-06-25发布 2003-07-01实施目次前言根据ISO 9001-2008 《质量管理体系要求》第7.5.1条和OHSAS 18001-2007 《职业健康安全管理体系规范》中第条、ISO 14001-2004 《环境管理体系规范及使用指南》中第条的要求制定本标准。
本标准旨在指导嘉兴电力局蓄电池充放电作业的工作程序，确保蓄电池充放电操作正确和试验结果准确。
本标准的的附录A为规范性附录。
本标准由嘉兴电力局贯标办公室提出本标准的主要起草单位：修试工区本标准的管理归口单位：生技处本标准的主要起草人：章寿松、沈一辛本标准的主要审核人：言伟、韩中杰本标准的批准人：朱维政蓄电池充放电作业指导书1 范围本标准规定了嘉兴电力局蓄电池充放电作业人员的工作程序，确保蓄电池充放电操作正确和试验结果准确。
本标准适用于本局110kV、220kV、500kV变电所蓄电池的充放电工作。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本标准。
ISO 9001-2008 质量管理体系要求ISO 14001-2004 环境管理体系规范及使用指南OHSAS 18001-2007 职业健康安全管理体系规范DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程3 职责和权限3.1 工作负责人职责工作负责人全面负责试验工作的安全，正确安全地组织安排蓄电池充放电工作，工作前对工作班人员详细交代安全注意事项，终结后进行安全小结。
工作负责人负责确认值班员所做的安全措施是否符合现场实际条件，工作班人员所做的安全措施是否正确完备。

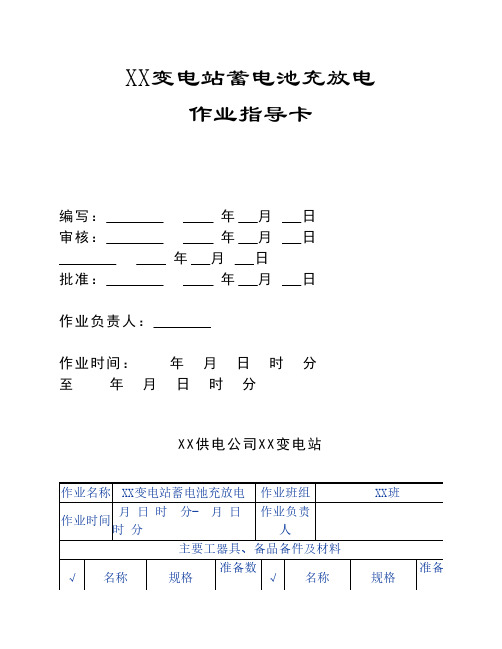

XX变电站蓄电池充放电作业指导卡编写： 年 月 日审核： 年 月 日年 月 日批准： 年 月 日作业负责人：作业时间： 年 月 日 时 分至 年 月 日 时 分XX供电公司XX变电站作业名称XX变电站蓄电池充放电作业班组XX班作业时间月 日 时 分- 月 日时 分作业负责人主要工器具、备品备件及材料√名称规格准备数√名称规格准备数量量电源插座医用手套万用表绝缘胶布螺丝刀塑料带手钳毛刷活扳手酒精应急灯麂皮尖嘴钳组合套筒工具√序号危险点安全控制措施1直流接地、短路工作中应使用带绝缘柄绝缘工具，带电部分的测量要由两人进行,直流接地时停止工作。
2蓄电池充电容量不足保证充电时间，充电时连续进行，充入的容量不低于放出容量的120%。
3蓄电池过放电放电过程中每小时应检测单只蓄电池电压，单体蓄电池的端电压不得低于1.85V，发现有低于规定值时应停止放电。
4直流系统电压过高充电过程中应严密监视直流系统电压变化情况，发现直流电压过高情况及时进行调整。
5直流系统电压过低放电过程中应严密监视直流系统电压变化情况，发现直流电压过低情况及时进行调整。
6直流系统失电工作过程中应清楚直流系统运行状态，明了每个开关在系统中的作用，防止误拉、误合开关。
危险点及安全控制措施确认√作业人员负责人√序号作业项目主要内容和标准作业记录作业责任人1单只蓄电池端电压测量使用数字万用表测量，数据准确、可靠，单只电池充电后电压应为2.25±0.02V；放电时电压应在1.85V以上。
2接入便携式放电仪接线正确，放电参数设置与现场蓄电池容量相符3蓄电池组放电以0.1C e电流恒流放出额定容量的50%-80%。
√序号作业项目主要内容和标准作业记录作业责任人4蓄电池组充电充电前期以0.1C e 电流进行恒流充电、后期单只电池电压控制在2.23-2.25V进行恒压充电，充入容量≥120%C e。
环境温度应控制在5℃-35℃。
蓄电池组恢复蓄电池电压及容量5正常运行能满足系统正常运行的要求。
变电标准化作业指导书卡使用及填写说明模板【作业指导书卡使用及填写说明模板】一、作业指导书卡的介绍作业指导书卡是变电标准化工作中的重要文件，用于记录和管理变电工程的施工过程和质量控制。
本文将详细介绍作业指导书卡的使用方法和填写要求，以确保施工过程的规范和质量的可控性。
二、作业指导书卡的使用方法1. 卡片编号：每个作业指导书卡都应有唯一的编号，用于识别和管理。
编号可以按照项目、施工单元或时间等方式进行编制。
2. 作业指导书卡的制作：作业指导书卡应采用标准格式，包括项目名称、施工单位、施工地点、施工内容、施工日期等基本信息。
卡片可以通过电子文档或纸质形式制作，确保易于阅读和存档。
3. 填写要求：在填写作业指导书卡时，应准确记录施工过程中的关键信息和操作步骤。
包括施工人员、设备、材料、工序、质量要求等内容。
同时，还应记录施工过程中的关键节点、质量检查和验收情况。
4. 填写方式：作业指导书卡可以通过手写或电子填写的方式进行记录。
手写记录时，应使用清晰的字迹和黑色或蓝色的墨水笔。
电子填写时，应确保数据的准确性和完整性。
5. 卡片存档：作业指导书卡应按照一定的存档规范进行管理。
可以按照项目、时间或施工单元进行分类存档，确保易于查找和追溯。
三、作业指导书卡的填写要求1. 项目名称：准确填写变电工程的项目名称，以便于识别和管理。
2. 施工单位：填写承担施工任务的单位名称，确保施工责任的明确。
3. 施工地点：填写变电工程的具体施工地点，以便于定位和管理。
4. 施工内容：详细描述本次施工的具体内容，包括工程范围、工序要求等。
5. 施工日期：记录施工开始和结束的日期，以便于控制施工进度和追溯施工过程。
6. 施工人员：填写参与施工的人员姓名和职务，确保施工人员的责任和权限。
7. 设备和材料：记录使用的设备和材料的名称、型号和数量，以便于控制施工质量和成本。
8. 工序和操作步骤：详细描述施工过程中的工序和操作步骤，确保施工按照规范进行。
220V直流系统蓄电池充放电试验作业指导书
批准：
审定：
审核：
编写：
乌拉特中旗鲁能风电有限责任公司
1 范围
本作业指导书适用于乌拉特风电厂220V直流系统蓄电池充放电试验工作。
2 引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
电力安全工作规程（变电站和发电厂电气部分）
DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》
SD-BDL220/30蓄电池放电装置技术说明书
圣阳牌GFM型2V蓄电池用户使用指南
3 施工前准备
3.1 准备工作安排
3.2 人员标准
第 1 页共 5 页
3.3工器具
3.4 材料
3.5 危险点及预防控制措施
第 2 页共 5页
4 作业程序
第 3 页共 5 页
第 4 页共 5页
5报告
第 5 页共 5 页
蓄电池测试报告
蓄电池型号：组别：放电电流：测试人：测试时间：蓄电池外观：□合格□不合格开路电压：□合格□不合格气密性：□合格□不合格放电时间：
第 6 页共 5页
第 7 页共 5 页
第 8 页共 5页
结论：□合格□不合格
第 9 页共 5 页。
变电标准化作业指导书卡使用及填写说明模板一、引言变电标准化作业指导书卡是在变电站进行作业时，对作业人员进行指导和记录的工具。
本文将详细介绍变电标准化作业指导书卡的使用方法及填写说明，以帮助作业人员正确使用和填写。
二、变电标准化作业指导书卡的使用方法1. 准备工作在开始使用变电标准化作业指导书卡之前，需要进行以下准备工作：- 确认作业人员已经接受过相关培训，熟悉变电站的工作流程和操作规程。
- 确认作业人员已经具备必要的个人防护装备，并保证其完好无损。
- 确认作业人员已经理解作业指导书卡的用途和填写要求。
2. 使用步骤（1）填写作业指导书卡的基本信息在开始作业前，作业人员需要填写作业指导书卡的基本信息，包括变电站名称、作业日期、作业时间、作业人员姓名等。
确保填写的信息准确无误。
（2）记录作业过程在作业过程中，作业人员需要按照作业指导书卡上的要求，记录作业过程中的关键信息，包括作业步骤、作业设备、作业时间等。
确保记录的信息详细、准确。
（3）填写作业结果作业完成后，作业人员需要填写作业结果，包括作业结果评价、存在的问题、下一步的工作计划等。
确保填写的信息全面、客观。
（4）作业指导书卡的交接作业完成后，作业人员需要将作业指导书卡交接给下一位作业人员或相关负责人，确保作业指导书卡的连续性和可追溯性。
三、变电标准化作业指导书卡的填写说明1. 填写要求（1）信息准确无误：填写作业指导书卡时，要确保填写的信息准确无误，包括变电站名称、作业日期、作业时间、作业人员姓名等。
（2）内容详细完整：在记录作业过程时，要详细记录作业步骤、作业设备、作业时间等关键信息，确保内容完整。
（3）客观公正：在填写作业结果时，要客观公正地评价作业结果，提出存在的问题，并制定下一步的工作计划。
2. 填写示例（1）基本信息填写示例：变电站名称：XXX变电站作业日期：20XX年XX月XX日作业时间：XX:XX - XX:XX作业人员姓名：XXX（2）作业过程记录示例：作业步骤：1. 关闭断路器；2. 检查设备状态；3. 进行维护作业作业设备：断路器、隔离开关、变压器等作业时间：XX:XX - XX:XX（3）作业结果填写示例：作业结果评价：作业顺利完成，未发现异常情况存在的问题：设备清洁度需要提高下一步工作计划：进行设备清洁工作四、总结通过本文的介绍，我们了解了变电标准化作业指导书卡的使用方法及填写说明。
变电标准化作业指导书卡使用及填写说明变电标准化作业指导书( 卡) 使用及填写说明目录1 标准化作业的编制依据………………………………………………12页2 标准化作业的分类………………………………………………12页3 标准化作业指导书、卡的编制范围…………………………13页4 标准化作业指导书的使用说明 (13)页5 标准化作业指导卡的使用说明 (14)页6 标准化作业指导书的填写说明…………………………………15页1 标准化作业的编制依据变电标准化作业指导书( 卡) 的编制依据为辽宁省电力公司 9月版《标准化作业指导书( 卡) 编制》, 有关标准化作业具体内容执行辽宁省电力公司标准化作业内容。
2标准化作业的分类2．1辽宁省农电系统开展的现场标准化作业, 采取分类划分的原则, 所有的现场作业内容, 根据作业性质、内容、重要性等, 共分为三类。
第一类是使用标准化作业指导书( 以下简称”指导书”) 的作业, 第二类是使用标准化作业指导卡( 以下简称”指导卡”) 的作业, 第三类是不需要指导书、指导卡的作业。
标准化作业要体现”安全、质量”两个重要内容。
在任何的现场作业中, 都要严格执行”两票三制”, 这是开展标准化作业的前提与基础。
凡进网作业均应执行相应的指导书( 卡) 。
进网作业是指在运行的电力设施上及生产区域内的作业( 含新建工程的接网作业) , 设备移交生产工程的验收工作应执行相关专业标准化验收书( 卡) 。
2.2 变压器类设备: 共17项2.2.1 指导书: 共11项1) 66kV及以上变压器套管更换作业指导书2) 66kV主变压器新装作业指导书3) 66kV主变压器更换作业指导书4) 66kV主变压器大修作业指导书5) 66kV油浸互感器新装作业指导书6) 66kV油浸互感器更换作业指导书7) 66kV干式浇注互感器新装作业指导书8) 66kV干式浇注互感器更换作业指导书9) 66kV及以上电容型电压互感器新装作业指导书10) 66kV及以上电容型电压互感器更换作业指导书11) 66kV及以上电容型电压互感器大修作业指导书2.2.2 指导卡: 共6项1) 66kV变压器小修维护及绝保试验标准化作业指导卡2) 66kV所内变压器新装标准化作业指导卡3) 66kV干式浇注互感器维护及绝保试验标准化作业指导卡4) 66kV电流互感器维护及绝保试验标准化作业指导卡5) 66kV电压互感器( 电容型) 维护及绝保试验标准化作业指导卡6) 66kV消弧线圈维护及绝保试验标准化作业指导卡2.3断路器( 隔离开关) 类: 共24项2.3.1指导书: 共2项1) 66千伏SF6开关新装2) 66千伏SF6开关更换2.3.2 指导卡: 共21项1) 66千伏SF6开关( 配弹簧机构) 小修2) 66千伏SF6开关( 配弹簧机构) 机构大修3) 66千伏少油开关( 配液压机构) 大修4) 66千伏少油开关( 配液压机构) 小修5) 66千伏少油开关( 配电磁机构) 大修6) 66千伏少油开关( 配电磁机构) 小修7) 66千伏GW5-66型隔离开关更换8) 66千伏GW5-66型隔离开关大修9) 10千伏真空开关新装10) 10千伏真空开关更换11) 10千伏少油开关新装12) 10千伏少油开关更换13) 10千伏真空开关( 配弹簧机构) 大修14) 10千伏真空开关( 配弹簧机构) 小修15) 10千伏真空开关( 配永磁机构) 大修16) 10千伏真空开关( 配永磁机构) 小修17) 10千伏少油开关( 配电磁机构) 大修18) 10千伏少油开关( 配电磁机构) 小修19) 10千伏隔离开关新装20) 10千伏隔离开关更换21) 10千伏隔离开关大修2.4 其它类:2.4.1 指导书: 共3项1) 10千伏电容器组新装2) 10千伏电容器组更换3) 直流屏改造( 新装)2.4.2 指导卡: 共5项1) 避雷器新装2) 避雷器更换3) 耦合电容器更换4) 蓄电池充放电5) 蓄电池更换3标准化作业指导书、卡的编制范围3．1标准化作业指导书一份完整的”指导书”, 应针对特定的作业项目, 落实安全措施、技术措施的要求, 大型作业要有组织措施的要求, 经过过程管理, 从而实现作业安全、质量控制、落实责任、提高效率等的目标。
