数字信号处理实验三、四

数字信号处理实验报告姓名：班级：通信学号：实验名称：频域抽样定理验证实验类型：验证试验指导教师:实习日期：2013.频域采样定理验证实验一． 实验目的：1. 加深对离散序列频域抽样定理的理解2.了解由频谱通过IFFT 计算连续时间信号的方法3.掌握用MATLAB 语言进行频域抽样与恢复时程序的编写方法 4、用MATLAB 语言将X(k)恢复为X(z)及X(e jw )。

二． 实验原理：1、1、频域采样定理： 如果序列x(n)的长度为M ，频域抽样点数为N ，则只有当频域采样点数N ≥M 时，才有x N (n)=IDFT[X(k)]=x(n),即可由频域采样X(k)无失真的恢复原序列 x(n)。

2、用X(k)表示X(z)的内插公式：∑-=-----=10111)(1)(N k kNNzWz k X Nz X内插函数： zWzkNNN z 1k111)(-----=ϕ频域内插公式：∑-=-=10)2()()(N K j k Nk X e X πωϕω频域内插函数：e N j N N )21()2sin()2sin(1)(--=ωωωωϕ三． 实验任务与步骤：实验一：长度为26的三角形序列x(n)如图(b)所示，编写MATLAB 程序验证频域抽样定理。

实验二：已知一个时间序列的频谱为X(e jw )=2+4e -jw +6e -j2w +4e -j3w +2e -j4w分别取频域抽样点数N为3、5和10，用IPPT计算并求出其时间序列x(n)，用图形显示各时间序列。

由此讨论原时域信号不失真地由频域抽样恢复的条件。

实验三：由X32(k)恢复X(z)和X(e jw)。

四．实验结论与分析：实验一：源程序：M=26;N=32;n=0:M; %产生M长三角波序列x(n)xa=0:floor(M/2);xb= ceil(M/2)-1:-1:0; xn=[xa,xb];Xk=fft(xn,512); %1024点FFT[x(n)], 用于近似序列x(n)的TFX32k=fft(xn,32); %32点FFT[x(n)]x32n=ifft(X32k); %32点IFFT[X32(k)]得到x32(n)X16k=X32k(1:2:N); %隔点抽取X32k得到X16(K)x16n=ifft(X16k,N/2); %16点IFFT[X16(k)]得到x16(n)subplot(3,2,2);stem(n,xn,'.');box ontitle('(b) 三角波序列x(n)');xlabel('n');ylabel('x(n)');axis([0,32,0,20])k=0:511;wk=2*k/512;subplot(3,2,1);plot(wk,abs(Xk));title('(a)FT[x(n)]');xlabel('\omega/\pi');ylabel('|X(e^j^\omega)|');axis([0,1,0,200])k=0:N/2-1;subplot(3,2,3);stem(k,abs(X16k),'.');box ontitle('(c) 16点频域');xlabel('k');ylabel('|X_1_6(k)|');axis([0,8,0,200])n1=0:N/2-1;subplot(3,2,4);stem(n1,x16n,'.');box ontitle('(d) 16点IDFT[X_1_6(k)]');xlabel('n');ylabel('x_1_6(n)');axis([0,32,0,20])k=0:N-1;subplot(3,2,5);stem(k,abs(X32k),'.');box ontitle('(e) 32点频域采样');xlabel('k');ylabel('|X_3_2(k)|');axis([0,16,0,200])n1=0:N-1;subplot(3,2,6);stem(n1,x32n,'.');box ontitle('(f) 32点IDFT[X_3_2(k)]');xlabel('n');ylabel('x_3_2(n)');axis([0,32,0,20])结果如下所示：实验一分析：序列x(n)的长度M=26，由图中可以看出，当采样点数N=16<M时，x16(n)确实等于原三角序列x(n)以16为周期的周期延拓序列的主值序列。

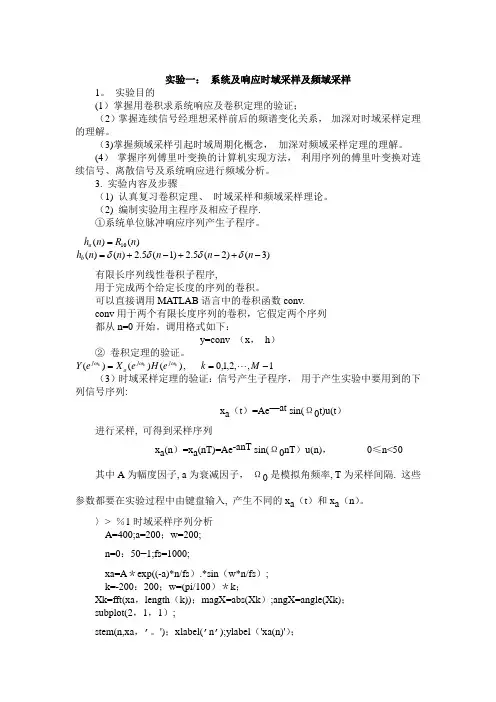

实验一： 系统及响应时域采样及频域采样1。

实验目的(1）掌握用卷积求系统响应及卷积定理的验证； （2）掌握连续信号经理想采样前后的频谱变化关系， 加深对时域采样定理的理解。

（3)掌握频域采样引起时域周期化概念， 加深对频域采样定理的理解。

(4） 掌握序列傅里叶变换的计算机实现方法， 利用序列的傅里叶变换对连续信号、离散信号及系统响应进行频域分析。

3. 实验内容及步骤（1) 认真复习卷积定理、 时域采样和频域采样理论。

（2) 编制实验用主程序及相应子程序. ①系统单位脉冲响应序列产生子程序。

有限长序列线性卷积子程序,用于完成两个给定长度的序列的卷积。

可以直接调用MATLAB 语言中的卷积函数conv.conv 用于两个有限长度序列的卷积，它假定两个序列 都从n=0开始。

调用格式如下：y=conv （x ， h ） ② 卷积定理的验证。

（3）时域采样定理的验证：信号产生子程序， 用于产生实验中要用到的下列信号序列:x a （t ）=Ae —at sin(Ω0t)u(t ） 进行采样, 可得到采样序列x a (n ）=x a (nT)=Ae -anT sin(Ω0nT ）u(n)， 0≤n<50 其中A 为幅度因子, a 为衰减因子， Ω0是模拟角频率, T 为采样间隔. 这些参数都要在实验过程中由键盘输入, 产生不同的x a （t ）和x a （n ）。

〉> ％1时域采样序列分析A=400;a=200；w=200; n=0：50—1;fs=1000;xa=A ＊exp((-a)*n/fs ）.*sin （w*n/fs ）; k=-200：200；w=(pi/100）＊k ；Xk=fft(xa ，length （k))；magX=abs(Xk ）;angX=angle(Xk)； subplot(2，1，1）;stem(n,xa ，’。

')；xlabel(’n ’);ylabel （'xa(n)'）；)()(10n R n h a =)3()2(5.2)1(5.2)()(-+-+-+=n n n n n h b δδδδ1,,2,1,0,)()()(-==M k e H e X e Y k k k j j a j ωωωtitle （'信号的类型’）；subplot(2,1,2）；plot （w/pi,magX)；xlabel （’w/pi'）; ylabel('|Yjw ｜'）;title （'Y(｜jw ｜）')；5101520253035404550n x a (n )信号的类型-2.5-2-1.5-1-0.500.51 1.5205001000w/pi|Y j w |Y(|jw|)（4）频域采样定理的验证：〉> %1时域采样序列分析fs=1000 A=400； a=200; w=200；;ts=64＊10^(-3); fs=1000；T=1/fs ； n=0：ts/T-1; xn=A*exp （（-a)＊n/fs ）.＊sin （w*n/fs); Xk=fft(xn); subplot （3,2,1)；stem （n,xn)；xlabel('n,fs=1000Hz’); ylabel （'xn’）;title （'xn’);subplot(3，2，2）;plot （n ，abs （Xk)）；xlabel （'k,fs=1000Hz'); title(’｜X （k ）|’)；20406080n,fs=1000Hzx nxn2040608005001000k,fs=1000Hz|X(k)|51015n,fs=200Hzx nxn51015100200k,fs=200Hz |X (k)|10203040n,fs=500Hzx nxn102030400500k,fs=500Hz|X (k)|〉> ％频域采样定理验证M=26；N=32；n=0:M;n1=0:13；x1=n1+1； n2=14:26；x2=27-n2;x=［x1,x2];Xk=fft （x ，512); X32k=fft(x ，32）；k=0:511;w=（pi/512)＊k; subplot （321）；stem(n ，x ）；xlabel('n’)； ylabel(’xn')；axis([0，31,0,15］）； subplot （322）;plot （w ，abs(Xk)）；xlabel （’k'）； ylabel （'|X （k)｜')；axis （［0,1，0,200］） X16k=X32k(1：2：N);x32n=ifft(X32k ）;x16n=ifft （X16k ，16); k1=0：31;k2=0：15；subplot(323)；stem(k1,abs(X32k ））；xlabel('k’）； ylabel(’X32k’）;axis （［0，31,0，200］)；subplot （325);stem （k2，abs （X16k))；xlabel （’k’); ylabel （’|X （k ）|’)；axis （［0,15,0，200］） n=0：31;subplot(324)；stem(n,abs （x32n)）；xlabel （'n'）； ylabel(’|x(n)|’);axis （［0，31，0，15］） n1=0:15;subplot(326）;stem （n1,abs(x16n ））；xlabel(’n’); ylabel （’｜x （n)|’）；axis （[0，31,0，15］）102030nx n0.51100200k|X (k )|kX 32kn|x (n )|k|X (k )|102030n|x (n )|实验二：用FFT作谱分析1.实验目的(1) 进一步加深DFT算法原理和基本性质的理解（因为FFT只是DFT的一种快速算法, 所以FFT的运算结果必然满足DFT的基本性质).(2）熟悉FFT算法原理和FFT子程序的应用。

实验3 离散时间系统的频域分析一、实验目的（1）了解DFS 、DFT 与DTFT 的联系；加深对FFT 基本理论的理解；掌握用MATLB 语言进行傅里叶变换时常用的子函数；（2）了解离散系统的零极点与系统因果性和稳定性的关系；加深对离散系统的频率响应特性基本概念的理解；熟悉MATLAB 中进行离散系统零极点分析的常用子函数；掌握离散系统幅频响应和相频响应的求解方法。

二、实验内容1. 已知离散时间系统函数为 用matlab 中的函数()432143213.07.05.11.112.01.03.01.02.0--------+-+-++++=zz z z z z z z z H 求该系统的零极点及零极点分布图，并判断系统的因果稳定性。

方法一：利用tf3zp 函数b=[0.2 0.1 0.3 0.1 0.2]; a=[1 -1.1 1.5 -0.7 0.3]; [z,p,k]=tf2zp(b,a); c1=abs(z);c2=angle(z); c3=abs(p);c4=angle(p); polar(c4,c3,'bx') hold onpolar(c2,c1,'ro') disp(z) disp(p)disp(abs(z)) disp(abs(p))90270方法二：利用zplaneb=[0.2 0.1 0.3 0.1 0.2];a=[1 -1.1 1.5 -0.7 0.3];z=roots(b);p=roots(a);zplane(b,a)disp(z)disp(p)disp(abs(z))disp(abs(p))-1-0.500.51-1-0.8-0.6-0.4-0.200.20.40.60.81Real PartI m a g i n a r y P a r t由于极点都在单位圆内，故该系统稳定。

若其收敛域为圆外区域，则系统是因果系统。

2. 已知离散时间系统的系统函数为()432143213.07.05.11.112.01.03.01.02.0--------+-+-++++=z z z z z z z z z H求该系统在π~0频率范围内的绝对幅频响应、相频响应。

实验报告思考题要点提示数字信号处理实验一：信号、系统及系统响应1、简述线性卷积结果y (n)的非零区间与x (n )、h (n )非零区间的关系？激励x (n )延时时输出如何变化？由线性移不变系统特性可知，当激励x (n )延时n 0时，输出y (n )也延时n 0。

2、 简述系统函数零极点分布与系统幅频特性间的对应关系。

（1） 位于原点处的零、极点对幅频特性没有影响，只影响相频特性。

（2） 极点位置主要影响幅频特性峰值的位置及尖锐程度，极点越靠近单位圆，所对应的峰值越尖锐。

（3） 零点位置主要影响幅频特性谷值的位置及形状，零点越靠近单位圆，谷值越小。

3、 y (n )=x (n )*h (n )，当输入x (n )有一时移时y (n )与)e (Y j ω有无变化，并说明为什么？由线性移不变系统特性可知，当激励x (n )延时n 0时，输出y (n )也延时n 0。

所以当输入x (n )有一时移时，y(n )也有同样的时移。

)()]([)()]([00ωωωj j e Y e n n y DTFT DTFT e Y n y DTFT n j -=-=的时移特性可知，由设,即时域位移，频域相移，所以幅频特性)e(Y j ω无变化。

数字信号处理实验二：信号的谱分析1、 描述随着DFT 变换点数N 的增加，X (k )的幅度谱的变化并解释原因。

随着DFT 变换点数N 的增加，X (k )的幅度谱序列间隔越来越密，其包络逐渐逼近x (n )的幅度谱)(ωj e X 。

这是因为M 点有限长序列x (n )的N 点DFT 是对有限长序列x (n )的频谱)(ωj e X 在频域0~2π区间内的N 点等间隔抽样。

即： k Nj e X n x DFT k X πωω2)()]([)(=== 因此变换点数越多，抽样间隔越小。

2、 用DFT 对连续非周期信号进行谱分析，试分析（1）采样点数足够多（即数据截断长度足够长）的情况下，采样频率对谱分析的影响；（2）采样频率足够高（即无明显的频域混叠现象）时，采样点数N (相应地时窗截断长度NT s )对谱分析的影响。

dsp实验报告DSP实验报告一、引言数字信号处理（Digital Signal Processing，DSP）是一种对数字信号进行处理和分析的技术。

它在许多领域中被广泛应用，如通信、音频处理、图像处理等。

本实验旨在通过实际操作，探索和理解DSP的基本原理和应用。

二、实验目的1. 理解数字信号处理的基本概念和原理；2. 掌握DSP实验平台的使用方法；3. 进行一系列DSP实验，加深对DSP技术的理解。

三、实验器材和软件1. DSP开发板；2. 电脑；3. DSP开发软件。

四、实验内容1. 实验一：信号采集与重构在此实验中，我们将通过DSP开发板采集模拟信号，并将其转换为数字信号进行处理。

首先，我们需要连接信号源和开发板，然后设置采样频率和采样时间。

接下来，我们将对采集到的信号进行重构，还原出原始模拟信号，并进行观察和分析。

2. 实验二：滤波器设计与实现滤波器是DSP中常用的模块，用于去除或增强信号中的特定频率成分。

在此实验中，我们将学习滤波器的设计和实现方法。

首先，我们将选择合适的滤波器类型和参数，然后使用DSP开发软件进行滤波器设计。

最后，我们将将设计好的滤波器加载到DSP开发板上，并进行实时滤波处理。

3. 实验三：频谱分析与频域处理频谱分析是DSP中常用的方法，用于分析信号的频率成分和能量分布。

在此实验中，我们将学习频谱分析的基本原理和方法，并进行实际操作。

我们将采集一个包含多个频率成分的信号，并使用FFT算法进行频谱分析。

然后，我们将对频谱进行处理，如频率选择、频率域滤波等，并观察处理后的效果。

4. 实验四：音频处理与效果实现音频处理是DSP中的重要应用之一。

在此实验中，我们将学习音频信号的处理方法，并实现一些常见的音频效果。

例如，均衡器、混响、合唱等。

我们将使用DSP开发软件进行算法设计，并将设计好的算法加载到DSP开发板上进行实时处理。

五、实验结果与分析通过以上实验，我们成功完成了信号采集与重构、滤波器设计与实现、频谱分析与频域处理以及音频处理与效果实现等一系列实验。

实验四 离散时间信号的DTFT一、实验目的１. 运用MA TLAB 计算离散时间系统的频率响应。

２. 运用MA TLAB 验证离散时间傅立叶变换的性质。

二、实验原理（一）、计算离散时间系统的DTFT已知一个离散时间系统∑∑==-=-Nk k N k k k n x b k n y a 00)()(，可以用MATLAB 函数frequz 非常方便地在给定的L 个离散频率点l ωω=处进行计算。

由于)(ωj e H 是ω的连续函数，需要尽可能大地选取L 的值（因为严格说，在MA TLAB 中不使用symbolic 工具箱是不能分析模拟信号的，但是当采样时间间隔充分小的时候，可产生平滑的图形），以使得命令plot 产生的图形和真实离散时间傅立叶变换的图形尽可能一致。

在MA TLAB 中，freqz 计算出序列{M b b b ,,,10 }和{N a a a ,,,10 }的L 点离散傅立叶变换，然后对其离散傅立叶变换值相除得到L l eH l j ,,2,1),( =ω。

为了更加方便快速地运算，应将L 的值选为2的幂，如256或者512。

例3.1 运用MA TLAB 画出以下系统的频率响应。

y(n)-0.6y(n-1)=2x(n)+x(n-1)程序： clf;w=-4*pi:8*pi/511:4*pi;num=[2 1];den=[1 -0.6];h=freqz(num,den,w);subplot(2,1,1)plot(w/pi,real(h));gridtitle(‘H(e^{j\omega}的实部’))xlabel(‘\omega/ \pi ’);ylabel(‘振幅’)；subplot(2,1,1)plot(w/pi,imag(h));gridtitle(‘H(e^{j\omega}的虚部’))xlabel(‘\omega/ \pi ’);ylabel(‘振幅’)；（二）、离散时间傅立叶变换DTFT 的性质。

数字信号处理实验报告姓名：班级：通信学号：实验名称：频域抽样定理验证实验类型：验证试验指导教师:实习日期：2013.频域采样定理验证实验一． 实验目的：1. 加深对离散序列频域抽样定理的理解2.了解由频谱通过IFFT 计算连续时间信号的方法3.掌握用MATLAB 语言进行频域抽样与恢复时程序的编写方法 4、用MATLAB 语言将X(k)恢复为X(z)及X(e jw )。

二． 实验原理：1、1、频域采样定理： 如果序列x(n)的长度为M ，频域抽样点数为N ，则只有当频域采样点数N ≥M 时，才有x N (n)=IDFT[X(k)]=x(n),即可由频域采样X(k)无失真的恢复原序列 x(n)。

2、用X(k)表示X(z)的内插公式：∑-=-----=10111)(1)(N k kNN zWz k X Nz X内插函数： zWzkNNN z 1k111)(-----=ϕ频域内插公式：∑-=-=10)2()()(N Kj k Nk X e X πωϕω频域内插函数：e N j N N )21()2sin()2sin(1)(--=ωωωωϕ三． 实验任务与步骤：实验一：长度为26的三角形序列x(n)如图(b)所示，编写MATLAB 程序验证频域抽样定理。

实验二：已知一个时间序列的频谱为X(e jw )=2+4e -jw +6e -j2w +4e -j3w +2e -j4w分别取频域抽样点数N为3、5和10，用IPPT计算并求出其时间序列x(n)，用图形显示各时间序列。

由此讨论原时域信号不失真地由频域抽样恢复的条件。

实验三：由X32(k)恢复X(z)和X(e jw)。

四．实验结论与分析：实验一：源程序：M=26;N=32;n=0:M; %产生M长三角波序列x(n)xa=0:floor(M/2);xb= ceil(M/2)-1:-1:0; xn=[xa,xb];Xk=fft(xn,512); %1024点FFT[x(n)], 用于近似序列x(n)的TF X32k=fft(xn,32); %32点FFT[x(n)]x32n=ifft(X32k); %32点IFFT[X32(k)]得到x32(n)X16k=X32k(1:2:N); %隔点抽取X32k得到X16(K)x16n=ifft(X16k,N/2); %16点IFFT[X16(k)]得到x16(n)subplot(3,2,2);stem(n,xn,'.');box ontitle('(b) 三角波序列x(n)');xlabel('n');ylabel('x(n)');axis([0,32,0,20])k=0:511;wk=2*k/512;subplot(3,2,1);plot(wk,abs(Xk));title('(a)FT[x(n)]');xlabel('\omega/\pi');ylabel('|X(e^j^\omega)|');axis([0,1,0,200])k=0:N/2-1;subplot(3,2,3);stem(k,abs(X16k),'.');box ontitle('(c) 16点频域');xlabel('k');ylabel('|X_1_6(k)|');axis([0,8,0,200])n1=0:N/2-1;subplot(3,2,4);stem(n1,x16n,'.');box ontitle('(d) 16点IDFT[X_1_6(k)]');xlabel('n');ylabel('x_1_6(n)');axis([0,32,0,20]) k=0:N-1;subplot(3,2,5);stem(k,abs(X32k),'.');box on title('(e) 32点频域采样');xlabel('k'); ylabel('|X_3_2(k)|');axis([0,16,0,200]) n1=0:N-1;subplot(3,2,6);stem(n1,x32n,'.');box on title('(f) 32点IDFT[X_3_2(k)]');xlabel('n'); ylabel('x_3_2(n)');axis([0,32,0,20])结果如下所示：实验一分析：序列x(n)的长度M=26，由图中可以看出，当采样点数N=16<M 时，x 16(n)确实等于原三角序列x(n)以16为周期的周期延拓序列的主值序列。

实验三 抽样一、实验原理抽样过程基于两个基本原理：混叠合重建，涉及正弦波合现行调频信号的混叠。

二、 实验内容.3.3.1抽样引起的混叠 由于在MATLAB 中不能产生模拟信号，实验需要做实时t 轴的仿真。

因此，把仿真时的△t 与所研究的抽样周期Ts 明确地区分开始很重要的。

1. 正弦信号混叠对连续时间正弦信号考虑下面表达式：()()φπ+=t f t 02sin x可以按抽样频率ST s f 1=对()t x 抽样来获得离散时间信号[]()()⎪⎪⎭⎫ ⎝⎛+=====φπn f f t x t x s f n t nT t ss 0/2sin n x 2. 实验内容以不同组合的0f 和s f 绘出[]n x ，可以说明混叠问题。

以下，取抽样频率s f =8kHz.a. 首先，绘出一个被抽样的正弦波的单图。

令正弦波的频率为300Hz ，然后在10ms 长间隔上抽样。

相位φ可以任意指定。

使用stem 绘出产生的离散时间信号。

因为是用眼睛实现重建可视化信号包络，应该很容易看到正弦信号的轮廓。

b. 如果必要，使用plot 绘图。

在这种情况下，点用直线段连接 起来， 这样正弦信号的特点应该是明显的。

用直线段连接信号 样本是自离散时间样本产生连续时间信号的“信号重建”的 一 种方式。

它 不是抽样定理所说的理想重建，但对大多数的情形它已经是足够好，很有用。

c. 把正弦的频率从100Hz 变至475Hz,每次增加125Hz ，如在()a 部 分中那样，绘出一系列相应的图。

注意，正如所预期的那样， 显 现的正弦信号的频率在逐渐增加。

最好用subplot 指令把四 个图放在同一屏上。

d. 把正弦的频率从7525Hz 变至7900Hz ，每次增加125Hz ，正 如在()c 中那样，另外绘出一系列相应的图。

注意现在显现的正弦信号的频率在逐渐减少。

解释这一现象。

e.把正弦的频率从32100Hz变至32475Hz，每次增加125Hz，再次绘出一些列类似的图。

一、实验目的1．了解工程上两种最常用的变换方法：脉冲响应不变法和双线性变换法。

2．掌握双线性变换法设计IIR 滤波器的原理及具体设计方法，熟悉用双线性设计法设计低通、带通和高通IIR 数字滤波器的计算机程序.3．观察用双线性变换法设计的滤波器的频域特性，并与脉冲响应不变法相比较,了解双线性变换法的特点。

4．熟悉用双线性变换法设计数字Butterworth 和Chebyshev 滤波器的全过程。

5．了解多项式乘积和多项式乘方运算的计算机编程方法。

二、实验原理与方法从模拟滤波器设计IIR 数字滤波器具有四种方法：微分－差分变换法、脉冲响应不变法、双线性变换法、z 平面变换法。

工程上常用的是其中的两种:脉冲响应不变法、双线性变换法。

脉冲响应不变法需要经历如下基本步骤：由已知系统传输函数H(S)计算系统冲激响应h(t)；对h(t)等间隔采样得到h （n ）=h （n T)；由h （n ）获得数字滤波器的系统响应H （Z)。

这种方法非常直观，其算法宗旨是保证所设计的IIR 滤波器的脉冲响应和模拟滤波器的脉冲响应在采样点上完全一致。

而双线性变换法的设计准则是使数字滤波器的频率响应与参考模拟滤波器的频率响应相似。

脉冲响应不变法一个重要的特点是频率坐标的变换是线性的（），其确定是有频谱的周期延拓效应，存在频谱混叠的现象。

为了克服脉冲响应不变法可能产生的频谱混叠，提出了双线性变换法，它依靠双线性变换式：， ， 其中 ,建立其S 平面和Z 平面的单值映射关系，数字域频率和模拟域频率的关系是： , （3－1） 由上面的关系式可知,当时，终止在折叠频率处,整个轴单值的对应于单位圆的一周。

因此双线性变换法不同于脉冲响应不变法，不存在频谱混叠的问题。

从式（3－1）还可以看出，两者的频率不是线性关系。

这种非线性关系使得通带截至频率、过渡带的边缘频率的相对位置都发生了非线性畸变。

这种频率的畸变可以通过预畸变来校正。

用双线性变换法设计数字滤波器时，一般总是先将数字滤波器的个临界频率经过式（3－1）的频率预畸变,求得相应参考模拟滤波器的个临界频率，然后设计参考模拟滤波器的传递函数，最后通过双T Ω=ω1111--+-=z z s s s z -+=11Ω+=j s σωj re z =)2/(ωtg =Ω)(2Ω=arctg ω∞→Ωωπω=Ωj线性变换式求得数字滤波器的传递函数。

数字信号处理实验三数字信号处理实验三是针对数字信号处理课程的一项实践性任务。

本实验旨在通过实际操作，加深对数字信号处理理论的理解，并培养学生的实验能力和问题解决能力。

在本实验中，我们将学习和实践以下内容：1. 实验目的本实验的目的是通过使用MATLAB软件进行数字信号处理，加深对数字信号处理基本概念和算法的理解，掌握数字信号的采样、量化、滤波等基本操作。

2. 实验器材在本实验中，我们将使用以下器材：- 个人计算机- MATLAB软件3. 实验步骤本实验的具体步骤如下：步骤一：信号生成首先，我们需要生成一个模拟信号，可以是正弦信号、方波信号或其他类型的信号。

在MATLAB中，我们可以使用相关函数生成这些信号。

生成信号的目的是为了后续的数字信号处理操作提供输入。

步骤二：信号采样在本步骤中，我们将对生成的模拟信号进行采样。

采样是指在一定的时间间隔内对信号进行离散化处理，得到离散时间上的信号序列。

在MATLAB中，我们可以使用采样函数对信号进行采样。

步骤三：信号量化在本步骤中，我们将对采样后的信号进行量化。

量化是指将连续的信号离散化为一组离散的幅值。

在MATLAB中，我们可以使用量化函数对信号进行量化。

步骤四：信号滤波在本步骤中，我们将对量化后的信号进行滤波。

滤波是指通过一系列滤波器对信号进行处理，以去除不需要的频率成分或噪声。

在MATLAB中，我们可以使用滤波函数对信号进行滤波。

步骤五：信号重构在本步骤中，我们将对滤波后的信号进行重构。

重构是指将离散化的信号恢复为连续的信号。

在MATLAB中，我们可以使用重构函数对信号进行重构。

步骤六：信号分析在本步骤中，我们将对重构后的信号进行分析。

分析是指对信号的频谱、功率等特性进行分析，以了解信号的特点和性能。

在MATLAB中，我们可以使用分析函数对信号进行分析。

4. 实验结果在完成以上步骤后，我们可以得到经过数字信号处理的结果。

这些结果可以是经过采样、量化、滤波和重构后的信号波形，也可以是信号的频谱、功率等特性。
