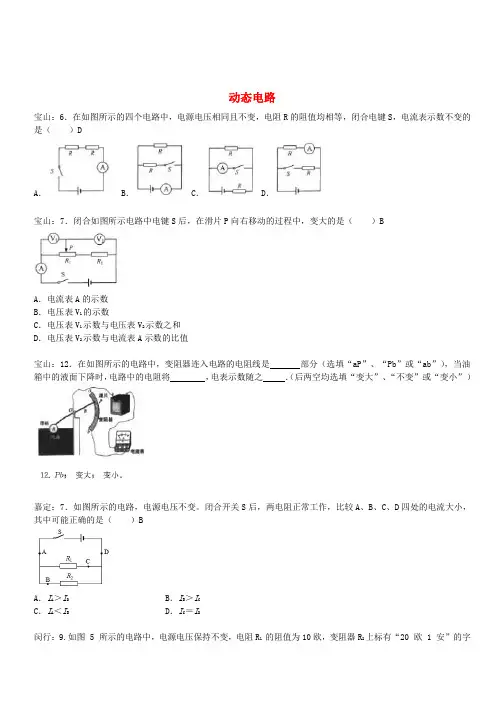

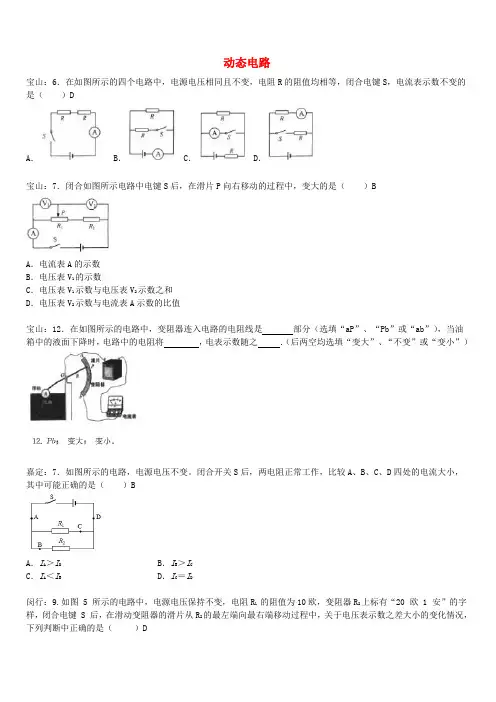

动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R 的阻值均相等，闭合电键S ，电流表示数不变的是（ ）DA ．B ．C ．D ．宝山：7．闭合如图所示电路中电键S 后，在滑片P 向右移动的过程中，变大的是（ ）BA ．电流表A 的示数B ．电压表V 1的示数C ．电压表V 1示数与电压表V 2示数之和D ．电压表V 2示数与电流表A 示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随之 ．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。

闭合开关S 后，两电阻正常工作，比较A 、B 、C 、D 四处的电流大小，其中可能正确的是（ ）BA ．I A ＞I DB ．I B ＞I CC ．I A ＜I BD ．I C ＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R 1 的阻值为10欧，变阻器R 2上标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。

若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。

黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。

若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2b A.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中 ①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值 ．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R 2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB和CD 的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V 的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电源电压保持不变。

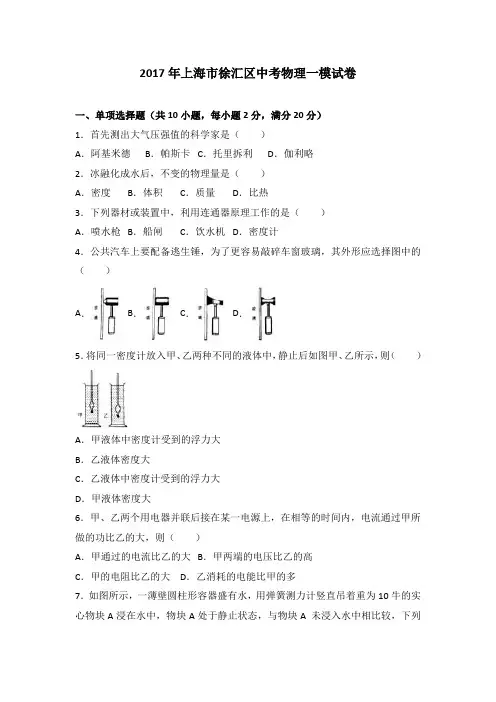

2017年上海市徐汇区中考物理一模试卷一、单项选择题（共10小题，每小题2分，满分20分）1．首先测出大气压强值的科学家是（）A．阿基米德B．帕斯卡C．托里拆利D．伽利略2．冰融化成水后，不变的物理量是（）A．密度B．体积C．质量D．比热3．下列器材或装置中，利用连通器原理工作的是（）A．喷水枪B．船闸C．饮水机D．密度计4．公共汽车上要配备逃生锤，为了更容易敲碎车窗玻璃，其外形应选择图中的（）A．B．C．D．5．将同一密度计放入甲、乙两种不同的液体中，静止后如图甲、乙所示，则（）A．甲液体中密度计受到的浮力大B．乙液体密度大C．乙液体中密度计受到的浮力大D．甲液体密度大6．甲、乙两个用电器并联后接在某一电源上，在相等的时间内，电流通过甲所做的功比乙的大，则（）A．甲通过的电流比乙的大B．甲两端的电压比乙的高C．甲的电阻比乙的大D．乙消耗的电能比甲的多7．如图所示，一薄壁圆柱形容器盛有水，用弹簧测力计竖直吊着重为10牛的实心物块A浸在水中，物块A处于静止状态，与物块A 未浸入水中相比较，下列说法正确的是（）A．物块A受到的浮力等于10牛B．水对容器底部压力增加量等于10牛C．水对容器底部的压力保持不变D．容器对水平地面的压力增加量小于10牛8．恐怖分子在公共场所安装了炸弹，其引爆装置如图所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆，拆弹专家应该（）A．用一根导线使电键S1短路B．用一根导线使电键S2短路C．断开电键S1D．D、断开电键S29．在如图所示的电路中，闭合电键S，电路正常工作，一段时间后灯L熄灭，一个电表的示数变小，另一个电表的示数变大，将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转，若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路10．如图所示，足够大的圆柱形容器A和体积为2V的实心金属块B放在水平地面上，若：①先将B放入A容器底部（未紧密接触），再向A中倒入体积为V的水，此时水对容器底部的压力变化量为△F1；②先向A中倒入体积为V的水，再将B放入A容器底部（未紧密接触），此时水对容器底部的压力变化量为△F2，则（）A．△F1一定等于△F2B．△F1一定大于△F2C．△F1可能小于△F2D．△F1可能等于△F2二、填空题（满分26）11．教室里的投影仪和日光灯是的（选填“串联”或“并联”）；日光灯工作时消耗的是能；额定功率为0.5千瓦的用电器正常工作6小时，耗电度，将教室里一部分用电器关掉，干路上通过的电流将（选填“变大”、“变小”或“不变”）．12．酒精的密度为0.8×103千克/米3，表示每立方米为0.8×103千克，其单位读作，一只杯子最多可盛质量为0.2千克的水，它一定盛下质量为0.2千克的酒精（选填“能”或“不能”），同一个杯子分别盛满酒精和水时，对杯子底部得压强较大（选填“酒精”或“水”）．13．某导体5秒内通过横截面积的电荷量为2库，电流做功12焦，通过导体的电流为安，导体两端的电压为伏，当该导体连接在电压为3伏的电源两端时，5秒内通过它某个横截面的电荷量为库，此时导体的电阻为欧．14．我国家庭电路的电压为伏，如图所示的设备为USB集线器的一种，表是它的参数，从表中可以直到该集线器使用时的输入电压为100﹣240伏，它的插头（选填“能”或“不能”）直接插在家庭电路的插座上，它使用后可以连接多个USB设备，则这些接口的连接方式为，这些接口的工作电压为伏．接口类型 2.4A/1A USB接口接口数量六个USB接口输入交流100﹣240V 50﹣60HZ输出直流5V﹣8A总线长度148cm产品规格13.5×6×3.8cm15．如图所示，甲、乙两圆柱体放在水平地面上，现将它们水平截去一部分，使剩余部分的高度均为h，若两个圆柱体剩余部分对地面的压力相等，则甲、乙截去部分的质量△m甲△m乙，圆柱体对地面压强变化量△P甲△P乙．（均选填“大于”、“等于”或“小于”）．16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）17．2016年10月19日，神舟十一号飞船与天宫二号空间实验室成功实现自动交会对接，再次引发了中学生的科研热情．某校兴趣小组的同学制作“孔明灯”，他们将一个薄塑料袋开口向下，并在开口端安装一个很轻的框架，框架上固定一些燃料，燃料点燃后，当灯笼内的空气被加热到一定温度时，灯笼就能腾空而起，如图所示．该“孔明灯”的体积大约为0.02米3，总质量约为6克，环境气温为20℃．下表给出了空气密度与温度的对应关系及相应温度下“孔明灯”内空气重力的大小．请依据表中的相关数据回答问题：温度（℃）2030405060708090100110120密度（千克/米3）1.29 1.25 1.21 1.17 1.14 1.11 1.07 1.04 1.02 1.000.97重力（牛）0.2530.2450.2370.2290.2230.2180.210.2040.200.1961.19①在环境气温下，空气的密度为千克/米3．②空气密度随温度的变化关系是．③灯内空气的温度至少要达到℃，孔明灯才能起飞（忽略燃料质量的变化）．三、作图题（满分8分）18．重为5牛的物体静置在水平面上，请在如图中用力的图示法画出重物对地面的压力．19．请在如图所示的电路中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：电键S闭合后，两盏小灯L1、L2都能发光，电流表只测量通过灯L2的电流．20．在如图所示中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处，要求电键S闭合后：（a）电流方向如图所示；（b）向右移动滑动变阻器R的滑片P，灯变暗，电压表的示数变大．四、计算题（满分26分）21．体积为3×103米3的物体浸没在水中，求物体受到的浮力．22．在如图所示的电路中，定值电阻R2阻值为10欧，电源电压为3伏且保持不变，当电键S闭合后，干路中的电流为1安，求：①通过电阻R2的电流；②电路消耗的总电功率．23．一个底面积为2×10﹣2米2的轻质薄壁圆柱形容器放在水平桌面中央，内盛有0.1米深的水，求：①水对容器底部的压强；②水的质量m1；③继续加入一定量的水，容器对桌面的压强为P1，再将一个物块放入水中（无水溢出），当物块自然静止时，水对容器底的压强变为P2，容器对桌面的压强变为P3．i）若该物块自然静止时未浸没在水中，则该物块的密度的取值范围是ρ物＜千克/米3．（写出具体数值）ii）若该物块自然静止时浸没在水中，请用字母表示该物块的密度ρ物．24．在如图（a）所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S，电流表的示数为0.5安，求：①电阻R1两端的电压U1；②现用电阻R0替换电阻R1，同时将一电压表接入电路中，且电流表选用0﹣0.6A 量程，电压表选用0﹣3V量程，要求：在移动变阻器滑片P的过程中，使电压表V和电流表A的指针均能到达图（b）（c）所示位置，且电路能正常工作；i）若电压表接在ab两点之间，求替换电阻R0的阻值范围；ii）若电压表接在bc两点之间，求替换电阻R0的阻值范围．五、实验题（满分23分）25．如图1所示仪器是实验室用来测物体的仪器，实验时砝码应放入盘，如图2所示的实验的装置可以用来证明的存在，图3所示的实验装置的名称为，它是根据原理制成的实验仪器．26．小佳做“验证阿基米德原理”实验，实验情景如图（a）（b）（c）所示，请填写空格处的内容，①由图（a）（b）（c）中弹簧测力计示数可知，物体受到的浮力为牛；②由图（b）中量筒内水面位置可知，水的体积为厘米3；③由图（b）（c）中量筒内水面位置可知，物体排开水的体积为厘米3；④根据小佳同学测量的实验数据，在误差范围内，经运算、比较可得到的结论是：．27．小徐做“用电流表、电压表测电阻”实验，现有电源（电压为6伏且保持不变），待测电阻R x、电流表、电压表、滑动变阻器、电键及导线若干，所有元件均完好．他连接电路进行实验，闭合电键后，在移动变阻器滑片的过程中，发现电流表示数的变化范围为0.10～0.28安，电压表示数的变化范围为0～4伏；当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a）、（b）所示，请将下表填写完整（计算电阻时，精确到0.1欧）．电压U x（伏）电流I x（安）电阻R x（欧）电阻R x平均值10.1023 6.00.2828．为了研究柱体浸入水中的过程中水对容器底部的压强情况，某小组同学选用高度H、底面积S均不同的柱体A、B和C进行实验，如图所示，他们设法使柱体A逐步浸入水中，测量并记录其下表面到水面的距离h及水对容器底部的压强p，接着仅换用圆柱体B、C重新实验，并将全部实验数据记录在表一中（实验中容器内水均未溢出）．表一柱体A H=0.4米S=0.01米2h（米）P（帕）实验序号10600020.1620030.2640040.3660050.4680060.56800表二柱体B H=0.3米S=0.05米2h（米）P（帕）实验序号70600080.12640090.156500100.186600110.246800120.37000表三柱体C H=0.2米S=0.06米2h（米）P（帕）实验序号1306000140.056200150.16400160.156600170.26800180.36800①分析比较实验序号数据中p 和h的关系及相关条件，可得出的初步结论是：同一柱体浸入水的过程中，当h＜H时，p随h的增大而增大．②分析比较实验序号4、5与17、18数据中的p和h的数据及相关条件，可得出的初步结论是：同一柱体浸入水的过程中，．③进一步分析比较表一、表二和表三中的实验数据及相关条件，可得出初步结论：分析比较实验序号的数据及相关条件，可得出的初步结论是：．分析比较实验序号的数量及相关条件，可得出的初步结论是：．2017年上海市徐汇区中考物理一模试卷参考答案与试题解析一、单项选择题（共10小题，每小题2分，满分20分）1．首先测出大气压强值的科学家是（）A．阿基米德B．帕斯卡C．托里拆利D．伽利略【分析】托里拆利第一次通过实验测出来大气压值，这就是著名的托里拆利实验．【解答】解：A．阿基米德发现了阿基米德原理，故A不符合题意；B．帕斯卡发现了帕斯卡原理，故B不符合题意；C．托里拆利第一个测出了大气压的值，故C符合题意；D．伽利略用实验证实了日心说，故D不符合题意．故选C．【点评】了解物理学史对培养我们学习物理的兴趣是有帮助的，所以考试中也时有涉及，在学习中应注意．2．冰融化成水后，不变的物理量是（）A．密度B．体积C．质量D．比热【分析】质量是物质的一种属性，只与所含物质的多少有关，与物体的位置、状态、形状、温度无关．而物质的密度与状态有关．【解答】解：冰熔化成水后，只是状态发生了变化，水的多少没有变，故质量不变．但冰的密度、比热容比水的小．而且冰变成水后，体积变小了．故选C．【点评】熟知质量、密度、比热容的概念及其特性是解此类题的基础，再进一步分析冰变成水，是否会引起质量、密度和比热容的改变．从而判断体积的变化．3．下列器材或装置中，利用连通器原理工作的是（）A．喷水枪B．船闸C．饮水机D．密度计【分析】几个上端开口底部互相连通的容器，注入同一种液体，在液体不流动时连通器内各容器的液面总是保持在同一水平面上，这就是连通器的原理．【解答】解：A、喷水枪中靠增大水的内部压强来将水喷出的，不符合连通器的特点，不合题意；B、船闸在工作时，闸室分别与上游和下游构成连通器，是利用连通器原理工作的，符合题意；C、饮水机的结构不符合上端开口，底部连通的特点，不是利用连通器原理工作的，不合题意；D、密度计是利用物体的漂浮条件和阿基米德原理来工作的，不是利用连通器原理工作的，不合题意．故选B．【点评】本题考查连通器的原理，关键知道连通器是上端开口，底部相连的，液面静止时保持相平．4．公共汽车上要配备逃生锤，为了更容易敲碎车窗玻璃，其外形应选择图中的（）A．B．C．D．【分析】打破玻璃是为了增大压强，增大压强的方法：在压力一定时，减小受力面积；在受力面积一定时，增大压力．【解答】解：在压力一定时，受力面积越小，压强越大．由题意可知，这四种逃生锤在对玻璃的压力一定的情况下，逃生锤对玻璃的作用面积越小，压强就越大，玻璃就越容易被打破．选项A中的逃生锤面积最小，所以在相同压力作用下，它对玻璃的压强是最大的．故选A．【点评】掌握压强大小的影响因素，掌握增大和减小压强的方法，能在生活中加以利用，充分理解物理来源于生活，应用于生活．5．将同一密度计放入甲、乙两种不同的液体中，静止后如图甲、乙所示，则（）A．甲液体中密度计受到的浮力大B．乙液体密度大C．乙液体中密度计受到的浮力大D．甲液体密度大【分析】同一密度计的重力不变，根据物体漂浮时受到的浮力和自身的重力相等可知受到的浮力关系，由图可知排开液体的体积关系，根据阿基米德原理可知液体的密度关系．【解答】解：因同一密度计的重力不变，且密度计在甲、乙两种不同的液体中均漂浮，所以，密度计在甲、乙两种不同的液体中受到的浮力相等，故AC错误；由图可知，密度计在甲中排开液体的体积小于在乙中排开液体的体积，ρ=可知，甲液体的密度大于乙液体的密度，故所以，由F浮=ρgV排的变形式B错误、D正确．故选D．【点评】本题考查了物体浮沉条件和阿基米德原理的应用，是一道较为简单的应用题．6．甲、乙两个用电器并联后接在某一电源上，在相等的时间内，电流通过甲所做的功比乙的大，则（）A．甲通过的电流比乙的大B．甲两端的电压比乙的高C．甲的电阻比乙的大D．乙消耗的电能比甲的多【分析】已知两用电器并联，用电器两端的电压相等，还知道通电时间相等，根据公式W=UIt可比较通过的电流的大小；由欧姆定律可以比较用电器电阻大小．【解答】解：A、并联电路电压相等，两用电器并联，则用电器两端电压U相等，∵W=UIt，U、t相等，W甲＞W乙，∴由I=可知，I甲＞I乙，故A正确；B、两用电器并联，则用电器两端电压相等，故B错误；C、∵I=，U相同，I甲＞I乙，∴由R=可知，R甲＜R乙，故C错误；D、电流通过甲所做的功比乙的大，甲消耗的电能比乙的多，故D错误；故选A．【点评】本题考查电压、电流、电阻等的大小的比较，关键是公式及其变形的灵活运用，要知道并联电路电压的规律．7．如图所示，一薄壁圆柱形容器盛有水，用弹簧测力计竖直吊着重为10牛的实心物块A浸在水中，物块A处于静止状态，与物块A 未浸入水中相比较，下列说法正确的是（）A．物块A受到的浮力等于10牛B．水对容器底部压力增加量等于10牛C．水对容器底部的压力保持不变D．容器对水平地面的压力增加量小于10牛【分析】（1）由图可知，物块A处于静止状态时弹簧测力计的示数不为0N，根据F浮=G﹣F′可知受到浮力和物体A重力之间的关系；（2）由阿基米德原理可知，物体A受到的浮力和物体A排开水的重力相等，再根据水平面上物体的压力和自身的重力相等判断水对容器底部压力增加量与物体重力之间的关系，容器对水平地面的压力增加量与物体重力之间的关系．【解答】解：（1）由图可知，物块A处于静止状态时弹簧测力计的示数不为0N，由F浮=G﹣F′可知，F浮＜G=10N，故A错误；（2）由阿基米德原理可知，物体A受到的浮力和物体A排开水的重力相等，因为水平面上物体的压力和自身的重力相等，所以水对容器底部压力增加量等于物体A排开水的重力，即物体A排开水的重力，所以水对容器底部压力增加量小于10牛，故B、C错误；同理可知，容器对水平地面的压力增加量小于10N，故D正确．故选D．【点评】本题考查了称重法求浮力公式和阿基米德原理的应用，要注意圆柱形容器内水对容器底部的压力和自身的重力相等．8．恐怖分子在公共场所安装了炸弹，其引爆装置如图所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆，拆弹专家应该（）A．用一根导线使电键S1短路B．用一根导线使电键S2短路C．断开电键S1D．D、断开电键S2【分析】由图可知当S闭合时起爆器被短路，则起爆器中没有电流通过；若S断开起爆器将接在电源两端，则起爆器中产生电流从而引爆炸弹．由以上原理可知答案．【解答】解：由图可知，此时起爆器被导线短路，没有电流通过起爆器，所以起爆器不工作；当设定起爆时间一到，定时开关S2断开，有电流通过引爆装置而发生爆炸；如果断开电键S1，则电路处于断路状态，爆炸装置不工作；故只有A选项正确．故选C．【点评】本题考查物理知识在生产生活中的应用，应在认真分析题意及电路的基础上找到合适的物理规律作答．9．在如图所示的电路中，闭合电键S，电路正常工作，一段时间后灯L熄灭，一个电表的示数变小，另一个电表的示数变大，将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转，若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路【分析】（1）闭合电键S，电路正常工作，一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小，说明电路中有短路或断路的地方；（2）将两用电器位置互换后再次闭合电键S，两个电表指针均不发生偏转，说明故障肯定是断路．【解答】解：A．如果灯L断路，电流表示数减小为零，电压表示数增大；将灯泡和电阻互换位置后，电流表仍无示数，电压表示数减小为零，故A符合题意；B．如果灯泡短路，电流表示数增大，电压表示数减小；将灯泡和电阻互换位置后，电流表指针偏转，电压表指针偏转，故B不符合题意；C．如果电阻R断路，电流表和电压表示数都为零，故C不符合题意；D．如果电阻R短路，电流表、电压表示数都增大，故D不符合题意．故选A．【点评】电路故障问题是中考物理考查的热点，也是难点，一般题目设计的都是一处故障，原因只有两个：短路或开路．10．如图所示，足够大的圆柱形容器A和体积为2V的实心金属块B放在水平地面上，若：①先将B放入A容器底部（未紧密接触），再向A中倒入体积为V的水，此时水对容器底部的压力变化量为△F1；②先向A中倒入体积为V的水，再将B放入A容器底部（未紧密接触），此时水对容器底部的压力变化量为△F2，则（）A．△F1一定等于△F2B．△F1一定大于△F2C．△F1可能小于△F2D．△F1可能等于△F2【分析】先将B放入A容器底部时水对容器底部的压力为零，先向A中倒入体积为V的水时水对容器底部的压力不为零，然后分析B在A中有水后水对容器底部的压力，进一步得出答案．【解答】解：因B的体积不变，倒入水的体积相等，所以，B在A中有水后，水的深度相同，由F=p S=ρghS可知，两种情况下水对容器底部的压力相等，又因先将B放入A容器底部时水对容器底部的压力为零，先向A中倒入体积为V 的水时水对容器底部的压力不为零，所以，第一中情况下水对容器底部的压力变化量大于第二种情况下水对容器底部的压力变化量，即△F1一定大于△F2．故选B．【点评】本题考查了水对容器底部压力变化量大小的比较，分析好开始时水对容器底部的压力和最后水对容器底部压力的关系是关键．二、填空题（满分26）11．教室里的投影仪和日光灯是并联的（选填“串联”或“并联”）；日光灯工作时消耗的是电能；额定功率为0.5千瓦的用电器正常工作6小时，耗电3度，将教室里一部分用电器关掉，干路上通过的电流将变小（选填“变大”、“变小”或“不变”）．【分析】（1）并联电路中的用电器是互不影响的．（2）电流做功的过程就是消耗电能的过程；（3）据公式W=Pt计算即可得到电能，并联电路干路电流等于各支路电流之和，用电器越多，电路电流越大．【解答】解：家庭电路中，教室里的投影仪和日光灯是互不影响的，所以是并联的关系；电灯工作时是电流做功的过程，也是消耗电能的过程；由P=可得，此时消耗的电能是：W=Pt=0.5kW×6h=3kW•h；由于并联电路中，干路电流等于各个支路电流之和，连入电路的用电器越多，通过干路的电流越大，若将教室里一部分用电器关掉，干路上通过的电流将变小．故答案为：并联；电；3；变小．【点评】此题考查了家庭电路的连接、电能和电能的计算等知识点，是一道综合题．12．酒精的密度为0.8×103千克/米3，表示每立方米酒精的质量为0.8×103千克，其单位读作千克每立方米，一只杯子最多可盛质量为0.2千克的水，它一定不能盛下质量为0.2千克的酒精（选填“能”或“不能”），同一个杯子分别盛满酒精和水时，水对杯子底部得压强较大（选填“酒精”或“水”）．【分析】①单位体积的某种物质的质量叫这种物质的密度；②杯子的容积一定，已知水的质量和密度，可以得到水的体积，也就是瓶子的容积和所盛酒精的体积；已知酒精密度和体积，可以得到所盛酒精的质量；③同一个杯子分别盛满酒精和水，液体深度相同，对杯子底部的压强用公式p=ρgh比较．【解答】解：①酒精的密度是0.8×103kg/m3，表示每立方米酒精的质量为0.8×103千克，其单位读作千克每立方米．②因为ρ=，所以V===0.2×10﹣3m3，V=0.8×103kg/m3×0.2×10﹣3m3=0.16kg，所以杯所盛酒精的最大质量为m酒精=ρ酒精子不能盛下质量为0.2kg的酒精．③因为水的密度大于酒精，杯子所盛水和酒精的深度相同，由公式p=ρgh知：水对杯底的压强较大．故答案为：酒精的质量；千克每立方米：不能；水．【点评】此题考查了密度的物理意义和变形公式的应用，液体压强的比较，知道杯子容积一定和所盛液体深度相同，是解决此题的两个关键要素．13．某导体5秒内通过横截面积的电荷量为2库，电流做功12焦，通过导体的电流为0.4安，导体两端的电压为6伏，当该导体连接在电压为3伏的电源两端时，5秒内通过它某个横截面的电荷量为1库，此时导体的电阻为15欧．【分析】（1）知道某导体5秒内通过横截面积的电荷量，根据I=求出通过导体的电流，根据W=UIt=UQ求出导体两端的电压，根据欧姆定律求出导体的电阻；（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，根据欧姆定律求出当该导体连接在电压为3伏的电源两端时通过的电流，根据Q=It求出5秒内通过它某个横截面的电荷量．【解答】解：通过导体的电流：I===0.4A，由W=UIt=UQ可得，导体两端的电压：U===6V，由I=可得，导体的电阻：R===15Ω；因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当该导体连接在电压为3伏的电源两端时，导体的电阻仍为15Ω不变，此时通过的电流：I′===0.2A，5秒内通过它某个横截面的电荷量：Q′=I′t=0.2A×5s=1C．故答案为：0.4；6；1；15．【点评】本题考查了电流的定义式和电功公式、欧姆定律的应用，关键是知道导体的电阻与两端的电压和通过的电流无关．14．我国家庭电路的电压为220伏，如图所示的设备为USB集线器的一种，表是它的参数，从表中可以直到该集线器使用时的输入电压为100﹣240伏，它的插头能（选填“能”或“不能”）直接插在家庭电路的插座上，它使用后可以连接多个USB设备，则这些接口的连接方式为并联，这些接口的工作电压为220伏．接口类型 2.4A/1A USB接口。

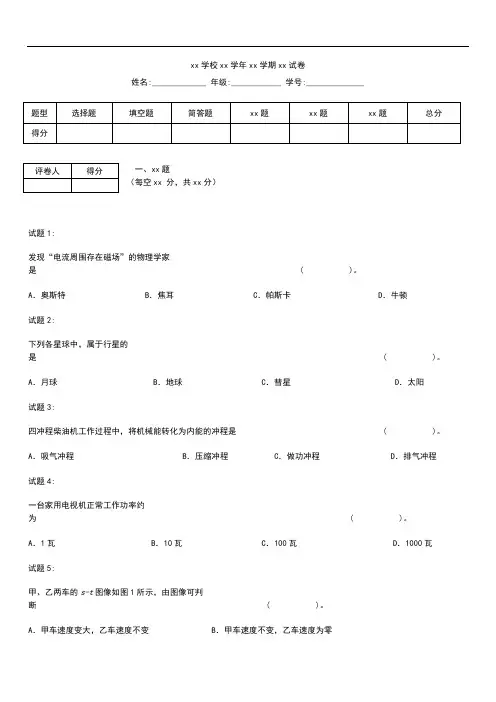

xx 学校xx 学年xx 学期xx 试卷姓名:_____________ 年级:____________ 学号:______________一、xx 题（每空xx 分，共xx 分）试题1:发现“电流周围存在磁场”的物理学家是 ( )。

A ．奥斯特B ．焦耳C ．帕斯卡D ．牛顿 试题2:下列各星球中，属于行星的是 ( )。

A ．月球 B ．地球 C ．彗星 D ．太阳 试题3:四冲程柴油机工作过程中，将机械能转化为内能的冲程是 ( )。

A ．吸气冲程 B ．压缩冲程 C ．做功冲程 D ．排气冲程 试题4:一台家用电视机正常工作功率约为 ( )。

A ．1瓦 B ．10瓦 C．100瓦 D ．1000瓦 试题5:甲、乙两车的s-t 图像如图1所示，由图像可判断 ( )。

A ．甲车速度变大，乙车速度不变 B ．甲车速度不变，乙车速度为零C．甲车速度不变，乙车速度变大D．甲车速度为零，乙车速度不变试题6:蜡烛放在离凸透镜20厘米的主光轴上，在透镜的另一侧光屏上得到缩小的像，若将蜡烛向远离透镜方向移动10厘米，则所成的像一定是( )。

A．倒立缩小的 B．倒立放大的C．正立放大的D．倒立等大的试题7:在图2所示的电路中，电源电压保持不变。

闭合电键S，电路正常工作。

过了一会儿，灯L熄灭，两个电表的示数，一个变大、另一个变小，合理的判断是( )。

A．若电压表示数变大，可能是灯L短路B．若电压表示数变大，可能是电阻R短路C．若电流表示数变小，一定是灯L断路D．若电流表示数变小，一定是电阻R断路试题8:两个完全相同的圆柱形容器内分别盛有水和酒精（r水＞r酒精），将实心金属球甲浸没在水中，实心金属球乙浸没在酒精中，这时水和酒精对容器底部的压强相等，将甲、乙小球从液体中取出后，容器中的液体对底部的压强大小仍相等，则可以确定（）。

A．甲球的质量等于乙球的质量B．甲球的质量小于乙球的质量C．甲球的体积等于乙球的体积D．甲球的体积小于乙球的体积试题9:家庭电路中电视机与电灯是______连接的；电路消耗的电能可以用______表测量。

xx 学校xx 学年xx 学期xx 试卷姓名:_____________ 年级:____________ 学号:______________一、xx 题（每空xx 分，共xx 分）试题1:1. 某些物理量可以鉴别物质，下列可以鉴别物质的物理量是 （ ）A ．质量B ．电阻C ．密度D ．重力 试题2:物理学发展史中首先测定了大气压强值的实验是 （ ） A ．托里拆利实验 B ．马德堡半球实验 C ．光的折射实验 D ．理想斜面实验 试题3:注射器的针尖要制作得尖锐些，其目的是为了 （ ） A ．减小压强 B ．增大压强 C ．增大压力 D ．减小压力 试题4:许多物理单位以人的名字命名，以科学家瓦特的名字作单位的电学物理量是 （ ）A ．电压B ．电流C ．电阻D ．电功率 试题5:用铅、铜、铁、铝制成质量相等的实心球（ρ铅＞ρ铜＞ρ铁＞ρ铝），其中体积最小的是 （ ）A．铅球 B．铜球 C．铁球 D．铝球试题6:标有“220V 15W”字样的节能灯正常工作时的电流最接近（）A．10安 B．1安 C．0.1安 D．0.01安试题7:一个5欧的电阻与一个1欧的电阻并联后，其总电阻（）A．大于5欧 B．小于5欧大于1欧 C．等于1欧 D．小于1欧试题8:关于导体的电阻，以下有关说法中正确的是（）A．根据公式R＝U/I可知，导体的电阻与它两端的电压成正比B．根据公式R＝U/I可知，当导体两端的电压为零时，它的阻值为零C．根据公式R＝U/I可知，导体的电阻与通过它的电流成反比D．导体的电阻与它两端的电压及通过它的电流均无关试题9:在图1所示的电路中，电源电压不变，闭合电键S，电路正常工作。

一段时间后，发现两个电表示数都发生变化，灯熄灭，则（）A．若电压表示数变大，一定是R断路B．若电流表示数变大，一定是R短路C．若电流表示数变大，一定是L短路D．若电压表示数变小，一定是L断路试题10:2. 两个底面积不同的圆柱形容器A和B（S A＜S B），分别盛有某种液体，液体中分别浸没一个金属球，容器内的液体对各自底部的压力相等。

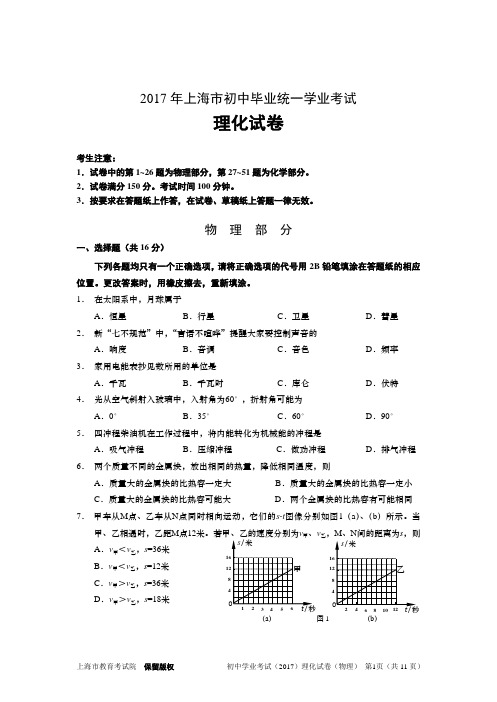

上海市教育考试院 保留版权 初中学业考试（2017）理化试卷（物理） 第1页（共11页）2017年上海市初中毕业统一学业考试理化试卷考生注意：1．试卷中的第1~26题为物理部分，第27~51题为化学部分。

2．试卷满分150分。

考试时间100分钟。

3．按要求在答题纸上作答，在试卷、草稿纸上答题一律无效。

物 理 部 分一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置。

更改答案时，用橡皮擦去，重新填涂。

1． 在太阳系中，月球属于A ．恒星B ．行星C ．卫星D ．彗星2． 新“七不规范”中，“言语不喧哗”提醒大家要控制声音的A ．响度B ．音调C ．音色D ．频率3． 家用电能表抄见数所用的单位是A ．千瓦B ．千瓦时C ．库仑D ．伏特4． 光从空气斜射入玻璃中，入射角为60°，折射角可能为A ．0°B ．35°C ．60°D ．90°5． 四冲程柴油机在工作过程中，将内能转化为机械能的冲程是A ．吸气冲程B ．压缩冲程C ．做功冲程D ．排气冲程6． 两个质量不同的金属块，放出相同的热量，降低相同温度，则A ．质量大的金属块的比热容一定大B ．质量大的金属块的比热容一定小C ．质量大的金属块的比热容可能大D ．两个金属块的比热容有可能相同 7． 甲车从M 点、乙车从N 点同时相向运动，它们的s-t 图像分别如图1（a ）、（b ）所示。

当甲、乙相遇时，乙距M 点12米。

若甲、乙的速度分别为v、v 乙，M 、N 间的距离为s ，则 A ．v 甲＜v 乙，s =36米 B ．v 甲＜v 乙，s =12米 C ．v 甲＞v 乙，s =36米 D ．v 甲＞v 乙，s =18米4（a ） 图1 （b ）初中学业考试（2017）理化试卷（物理） 第2页（共11页）8． 在图2所示的电路中，电源电压保持不变。

2017学年第一学期徐汇区学习能力诊断卷初三物理试卷 2018.1（考试时间：90分钟满分100分）注意：所有题目请回答在答题卷上相应位置。

一、 单项选择题（共20分）1.物理学中常用科学家名字做物理量单位，下列物理量中以科学家瓦特名字做单位的是 A ．电荷量B ．电流C ．电功D ．电功率2.物理知识在生活中有很多应用，下列物品中利用连通器原理工作的是 A ．茶壶B ．吸尘器C ．温度计D ．订书机3.家用电器中微波炉正常工作时的电流最接近于 A ．0.02安B ．0.2安C ．2安D ．20安4.重为3牛的某物体漂浮在水面上时，该物体A ．受到的浮力可能小于3牛B ．受到的浮力一定等于3牛C ．排开水的重力一定小于3牛D ．排开水的重力可能大于3牛 5.电源适配器（俗称充电器）上印有如图1所示数据，则该电源适配器向手机充电的电压约为A ．5伏B ．12伏C ．100伏D ．220伏6.物理知识在生活中有很多应用，下列用品中利用大气压原理工作的是 A ．高压锅煮饭B ．吸管喝饮料C ．注射器注射药液D ．洒水壶洒水7.两个导体串联后的总电阻大于其中任何一个导体的电阻，因为导体串联相当于 A ．减小了导体长度 B ．减小了导体横截面积 C ．增大了导体长度D ．增大了导体横截面积8.如图2所示，闭合电键S ，灯L 亮，一段时间后灯L 熄灭，电压表示数变小。

若电路中只有一处故障，且只发生在灯L 或R 上。

现用一只规格相同且完好的灯L ′替换灯L ，关于电路故障判断正确的是A ．若灯L ′亮，则可能是灯L 断路B ．若灯L ′亮，则一定是电阻R 短路C ．若灯L ′不亮，则可能是灯L 短路D ．若灯L ′不亮，则一定是电阻R 断路电源适配器输入：100-240V 0.2A MAX ~50/60HZ输出：5.0V 1.0A图1图29.医院有一种输液警报器（如图3甲），当管内药液流完时，电铃发声报警。

报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图3乙所示，则当闭合开关，报警器工作时，下列说法正确的是A ．输完药液时，电流表示数变小B ．输完药液时，电压表示数变小C ．未输完药液时，电铃不响是因为没有电流通过D ．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作10.如图4所示，薄壁轻质柱形容器内分别盛有不同的液体A 、B ，有两个相同的金属球分别浸没在A 、B 液体中，此时，液体对容器底的压强相等。

表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。

如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。

他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。

①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。

②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。

`上海市各区县2017 届初三物理试题表格归纳专题分类精编一、力学数据表格分析1、（ 2017 虹口区第25 题）小赵和小王讨论盛有液体的容器在放入物体前、后容器底部所受液体压强的增加量 p 液与哪些因素有关，他们的猜想不同。

①小赵猜想： p 液与放入圆柱体的质量 m 物、体积 V 物有关，于是他将不同的圆柱体分别浸没在某种液体中，测得相应的p 液，并将数据记录在表一中。

表一实验序号12345m 物（千克） 2. 0 2. 4 2. 8 2. 8 2. 8V 物（米3） 1. 0× 10 3 1. 0×10 3 1. 0× 10 3 1. 2×10 3 1. 5× 10 3p 液（帕）250250250300375分析比较实验数据，可得： p 液与 m 物（ 9）， p 液与 V 物（ 10）。

(均选填“有关”或“无关” )② 小王对小赵的猜想提出质疑：p 液一定与圆柱体的体积有关吗？为了进行验证，他选用不同物体，将物体部分浸入液体中，测得物体浸入液体的体积V 浸以及 V 物、 p 液，并记录在表二中。

表二实验序号67 V 物（米3）0.8× 10 3 1.0×10 V 浸（米3）0.2× 10 30.4×10 p 液（帕）501008931.2× 10 3 1.0×1030.6× 10 30.5×10150125103 1.0× 10 330.6× 10 3150分析比较实验序号（11）（ 12）的（选填“正确”或“错误”）；分析比_________，可知小王的质疑是较实验序号7 与 9 与 10，可得：将一物体浸入同种液体中，（ 13）。

2、（ 2017 静安区第25 题）小明同学通过实验研究浸在液体中的物体对容器底部所受液体压强变化的影响。

首先，他将一个圆柱体放入足够深的水槽中，圆柱体浮在水面上，并利用仪器测得水槽底部所受水的压强，实验初始状态时水槽底部所受水的压强为3000.00 帕。

2017年上海市徐汇区中考物理一模试卷一、单项选择题（共10小题，每小题2分，满分20分）1．（2分）首先测出大气压强值的科学家是（）A．阿基米德B．帕斯卡C．托里拆利D．伽利略2．（2分）冰融化成水后，不变的物理量是（）A．密度B．体积C．质量D．比热3．（2分）下列器材或装置中，利用连通器原理工作的是（）A．喷水枪B．船闸C．饮水机D．密度计4．（2分）公共汽车上要配备逃生锤，为了更容易敲碎车窗玻璃，其外形应选择图中的（）A．B．C．D．5．（2分）将同一密度计放入甲、乙两种不同的液体中，静止后如图甲、乙所示，则（）A．甲液体中密度计受到的浮力大B．乙液体密度大C．乙液体中密度计受到的浮力大D．甲液体密度大6．（2分）甲、乙两个用电器并联后接在某一电源上，在相等的时间内，电流通过甲所做的功比乙的大，则（）A．甲通过的电流比乙的大B．甲两端的电压比乙的高C．甲的电阻比乙的大D．乙消耗的电能比甲的多7．（2分）如图所示，一薄壁圆柱形容器盛有水，用弹簧测力计竖直吊着重为10牛的实心物块A浸在水中，物块A处于静止状态，与物块A 未浸入水中相比较，下列说法正确的是（）A．物块A受到的浮力等于10牛B．水对容器底部压力增加量等于10牛C．水对容器底部的压力保持不变D．容器对水平地面的压力增加量小于10牛8．（2分）恐怖分子在公共场所安装了炸弹，其引爆装置如图所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆，拆弹专家应该（）A．用一根导线使电键S1短路B．用一根导线使电键S2短路C．断开电键S1D．断开电键S29．（2分）在如图所示的电路中，闭合电键S，电路正常工作，一段时间后灯L 熄灭，一个电表的示数变小，另一个电表的示数变大，将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转，若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路10．（2分）如图所示，足够大的圆柱形容器A和体积为2V的实心金属块B放在水平地面上，若：①先将B放入A容器底部（未紧密接触），再向A中倒入体积为V的水，此时水对容器底部的压力变化量为△F1；②先向A中倒入体积为V的水，再将B放入A容器底部（未紧密接触），此时水对容器底部的压力变化量为△F2，则（）A．△F1一定等于△F2B．△F1一定大于△F2C．△F1可能小于△F2D．△F1可能等于△F2二、填空题（满分26）11．（4分）教室里的投影仪和日光灯是的（选填“串联”或“并联”）；日光灯工作时消耗的是能；额定功率为0.5千瓦的用电器正常工作6小时，耗电度，将教室里一部分用电器关掉，干路上通过的电流将（选填“变大”、“变小”或“不变”）．12．（4分）酒精的密度为0.8×103千克/米3，表示每立方米为0.8×103千克，其单位读作，一只杯子最多可盛质量为0.2千克的水，它一定盛下质量为0.2千克的酒精（选填“能”或“不能”），同一个杯子分别盛满酒精和水时，对杯子底部得压强较大（选填“酒精”或“水”）．13．（4分）某导体5秒内通过横截面积的电荷量为2库，电流做功12焦，通过导体的电流为安，导体两端的电压为伏，当该导体连接在电压为3伏的电源两端时，5秒内通过它某个横截面的电荷量为库，此时导体的电阻为欧．14．（4分）我国家庭电路的电压为伏，如图所示的设备为USB集线器的一种，表是它的参数，从表中可以直到该集线器使用时的输入电压为100﹣240伏，它的插头（选填“能”或“不能”）直接插在家庭电路的插座上，它使用后可以连接多个USB设备，则这些接口的连接方式为，这些接口的工作电压为伏．15．（2分）如图所示，甲、乙两圆柱体放在水平地面上，现将它们水平截去一部分，使剩余部分的高度均为h，若两个圆柱体剩余部分对地面的压力相等，则甲、乙截去部分的质量△m甲△m乙，圆柱体对地面压强变化量△P甲△P乙．（均选填“大于”、“等于”或“小于”）．16．（2分）在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）17．（3分）2016年10月19日，神舟十一号飞船与天宫二号空间实验室成功实现自动交会对接，再次引发了中学生的科研热情．某校兴趣小组的同学制作“孔明灯”，他们将一个薄塑料袋开口向下，并在开口端安装一个很轻的框架，框架上固定一些燃料，燃料点燃后，当灯笼内的空气被加热到一定温度时，灯笼就能腾空而起，如图所示．该“孔明灯”的体积大约为0.02米3，总质量约为6克，环境气温为20℃．下表给出了空气密度与温度的对应关系及相应温度下“孔明灯”内空气重力的大小．请依据表中的相关数据回答问题：①在环境气温下，空气的密度为千克/米3．②空气密度随温度的变化关系是．③灯内空气的温度至少要达到℃，孔明灯才能起飞（忽略燃料质量的变化）．三、作图题（满分8分）18．（2分）重为5牛的物体静置在水平面上，请在如图中用力的图示法画出重物对地面的压力．19．（2分）请在如图所示的电路中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：电键S闭合后，两盏小灯L1、L2都能发光，电流表只测量通过灯L2的电流．20．（4分）在如图所示中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处，要求电键S闭合后：（a）电流方向如图所示；（b）向右移动滑动变阻器R的滑片P，灯变暗，电压表的示数变大．四、计算题（满分26分）21．（4分）体积为3×103米3的物体浸没在水中，求物体受到的浮力．22．（6分）在如图所示的电路中，定值电阻R2阻值为10欧，电源电压为3伏且保持不变，当电键S闭合后，干路中的电流为1安，求：①通过电阻R2的电流；②电路消耗的总电功率．23．（8分）一个底面积为2×10﹣2米2的轻质薄壁圆柱形容器放在水平桌面中央，内盛有0.1米深的水，求：①水对容器底部的压强；②水的质量m1；③继续加入一定量的水，容器对桌面的压强为P1，再将一个物块放入水中（无水溢出），当物块自然静止时，水对容器底的压强变为P2，容器对桌面的压强变为P3．i）若该物块自然静止时未浸没在水中，则该物块的密度的取值范围是ρ物＜千克/米3．（写出具体数值）ii）若该物块自然静止时浸没在水中，请用字母表示该物块的密度ρ物．24．（8分）在如图（a）所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S，电流表的示数为0.5安，求：①电阻R1两端的电压U1；②现用电阻R0替换电阻R1，同时将一电压表接入电路中，且电流表选用0﹣0.6A 量程，电压表选用0﹣3V量程，要求：在移动变阻器滑片P的过程中，使电压表V和电流表A的指针均能到达图（b）（c）所示位置，且电路能正常工作；i）若电压表接在ab两点之间，求替换电阻R0的阻值范围；ii）若电压表接在bc两点之间，求替换电阻R0的阻值范围．五、实验题（满分23分）25．（5分）如图1所示仪器是实验室用来测物体的仪器，实验时砝码应放入盘，如图2所示的实验的装置可以用来证明的存在，图3所示的实验装置的名称为，它是根据原理制成的实验仪器．26．（4分）小佳做“验证阿基米德原理”实验，实验情景如图（a）（b）（c）所示，请填写空格处的内容，①由图（a）（b）（c）中弹簧测力计示数可知，物体受到的浮力为牛；②由图（b）中量筒内水面位置可知，水的体积为厘米3；③由图（b）（c）中量筒内水面位置可知，物体排开水的体积为厘米3；④根据小佳同学测量的实验数据，在误差范围内，经运算、比较可得到的结论是：．27．（8分）小徐做“用电流表、电压表测电阻”实验，现有电源（电压为6伏且保持不变），待测电阻R x、电流表、电压表、滑动变阻器、电键及导线若干，所有元件均完好．他连接电路进行实验，闭合电键后，在移动变阻器滑片的过程中，发现电流表示数的变化范围为0.10～0.28安，电压表示数的变化范围为0～4伏；当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a）、（b）所示，请将下表填写完整（计算电阻时，精确到0.1欧）．28．（6分）为了研究柱体浸入水中的过程中水对容器底部的压强情况，某小组同学选用高度H、底面积S均不同的柱体A、B和C进行实验，如图所示，他们设法使柱体A逐步浸入水中，测量并记录其下表面到水面的距离h及水对容器底部的压强p，接着仅换用圆柱体B、C重新实验，并将全部实验数据记录在表一中（实验中容器内水均未溢出）．表一柱体A H=0.4米S=0.03米2表二柱体B H=0.3米S=0.05米2表三柱体C H=0.2米S=0.06米2①分析比较实验序号数据中p和h的关系及相关条件，可得出的初步结论是：同一柱体浸入水的过程中，当h＜H时，p随h的增大而增大．②分析比较实验序号5、6与17、18数据中的p和h的数据及相关条件，可得出的初步结论是：同一柱体浸入水的过程中，．③进一步分析比较表一、表二和表三中的实验数据及相关条件，可得出初步结论：分析比较实验序号的数据及相关条件，可得出的初步结论是：．分析比较实验序号的数量及相关条件，可得出的初步结论是：．2017年上海市徐汇区中考物理一模试卷参考答案与试题解析一、单项选择题（共10小题，每小题2分，满分20分）1．（2分）首先测出大气压强值的科学家是（）A．阿基米德B．帕斯卡C．托里拆利D．伽利略【解答】解：A．阿基米德发现了阿基米德原理，故A不符合题意；B．帕斯卡发现了帕斯卡原理，故B不符合题意；C．托里拆利第一个测出了大气压的值，故C符合题意；D．伽利略用实验证实了日心说，故D不符合题意．故选C．2．（2分）冰融化成水后，不变的物理量是（）A．密度B．体积C．质量D．比热【解答】解：冰熔化成水后，只是状态发生了变化，水的多少没有变，故质量不变．但冰的密度、比热容比水的小．而且冰变成水后，体积变小了．故选C．3．（2分）下列器材或装置中，利用连通器原理工作的是（）A．喷水枪B．船闸C．饮水机D．密度计【解答】解：A、喷水枪中靠增大水的内部压强来将水喷出的，不符合连通器的特点，不合题意；B、船闸在工作时，闸室分别与上游和下游构成连通器，是利用连通器原理工作的，符合题意；C、饮水机的结构不符合上端开口，底部连通的特点，不是利用连通器原理工作的，不合题意；D、密度计是利用物体的漂浮条件和阿基米德原理来工作的，不是利用连通器原理工作的，不合题意．4．（2分）公共汽车上要配备逃生锤，为了更容易敲碎车窗玻璃，其外形应选择图中的（）A．B．C．D．【解答】解：在压力一定时，受力面积越小，压强越大．由题意可知，这四种逃生锤在对玻璃的压力一定的情况下，逃生锤对玻璃的作用面积越小，压强就越大，玻璃就越容易被打破．选项A中的逃生锤面积最小，所以在相同压力作用下，它对玻璃的压强是最大的．故选A．5．（2分）将同一密度计放入甲、乙两种不同的液体中，静止后如图甲、乙所示，则（）A．甲液体中密度计受到的浮力大B．乙液体密度大C．乙液体中密度计受到的浮力大D．甲液体密度大【解答】解：因同一密度计的重力不变，且密度计在甲、乙两种不同的液体中均漂浮，所以，密度计在甲、乙两种不同的液体中受到的浮力相等，故AC错误；由图可知，密度计在甲中排开液体的体积小于在乙中排开液体的体积，所以，由F浮=ρgV排的变形式ρ=可知，甲液体的密度大于乙液体的密度，故B错误、D正确．6．（2分）甲、乙两个用电器并联后接在某一电源上，在相等的时间内，电流通过甲所做的功比乙的大，则（）A．甲通过的电流比乙的大B．甲两端的电压比乙的高C．甲的电阻比乙的大D．乙消耗的电能比甲的多【解答】解：A、并联电路电压相等，两用电器并联，则用电器两端电压U相等，∵W=UIt，U、t相等，W甲＞W乙，∴由I=可知，I甲＞I乙，故A正确；B、两用电器并联，则用电器两端电压相等，故B错误；C、∵I=，U相同，I甲＞I乙，∴由R=可知，R甲＜R乙，故C错误；D、电流通过甲所做的功比乙的大，甲消耗的电能比乙的多，故D错误；故选A．7．（2分）如图所示，一薄壁圆柱形容器盛有水，用弹簧测力计竖直吊着重为10牛的实心物块A浸在水中，物块A处于静止状态，与物块A 未浸入水中相比较，下列说法正确的是（）A．物块A受到的浮力等于10牛B．水对容器底部压力增加量等于10牛C．水对容器底部的压力保持不变D．容器对水平地面的压力增加量小于10牛【解答】解：（1）由图可知，物块A处于静止状态时弹簧测力计的示数不为0N，由F浮=G﹣F′可知，F浮＜G=10N，故A错误；（2）由阿基米德原理可知，物体A受到的浮力和物体A排开水的重力相等，因为水平面上物体的压力和自身的重力相等，所以水对容器底部压力增加量等于物体A排开水的重力，即物体A排开水的重力，所以水对容器底部压力增加量小于10牛，故B、C错误；同理可知，容器对水平地面的压力增加量小于10N，故D正确．故选D．8．（2分）恐怖分子在公共场所安装了炸弹，其引爆装置如图所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆，拆弹专家应该（）A．用一根导线使电键S1短路B．用一根导线使电键S2短路C．断开电键S1D．断开电键S2【解答】解：由图可知，此时起爆器被导线短路，没有电流通过起爆器，所以起爆器不工作；当设定起爆时间一到，定时开关S2断开，有电流通过引爆装置而发生爆炸；用一根导线使电键S2短路，即使到了爆炸时间，由于S2被短路，起爆器仍处于被短路的状态如果断开电键S1，则电路处于断路状态，爆炸装置不工作；故只有BC选项正确．故选BC．9．（2分）在如图所示的电路中，闭合电键S，电路正常工作，一段时间后灯L 熄灭，一个电表的示数变小，另一个电表的示数变大，将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转，若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路【解答】解：A．如果灯L断路，电流表示数减小为零，电压表示数增大；将灯泡和电阻互换位置后，电流表仍无示数，电压表示数减小为零，故A符合题意；B．如果灯泡短路，电流表示数增大，电压表示数减小；将灯泡和电阻互换位置后，电流表指针偏转，电压表指针偏转，故B不符合题意；C．如果电阻R断路，电流表和电压表示数都为零，故C不符合题意；D．如果电阻R短路，电流表、电压表示数都增大，故D不符合题意．故选A．10．（2分）如图所示，足够大的圆柱形容器A和体积为2V的实心金属块B放在水平地面上，若：①先将B放入A容器底部（未紧密接触），再向A中倒入体积为V的水，此时水对容器底部的压力变化量为△F1；②先向A中倒入体积为V的水，再将B放入A容器底部（未紧密接触），此时水对容器底部的压力变化量为△F2，则（）A．△F1一定等于△F2B．△F1一定大于△F2C．△F1可能小于△F2D．△F1可能等于△F2【解答】解：因B的体积不变，倒入水的体积相等，所以，B在A中有水后，水的深度相同，由F=pS=ρghS可知，两种情况下水对容器底部的压力相等，又因先将B放入A容器底部时水对容器底部的压力为零，先向A中倒入体积为V 的水时水对容器底部的压力不为零，所以，第一种情况下水对容器底部的压力变化量大于第二种情况下水对容器底部的压力变化量，即△F1一定大于△F2．故选B．二、填空题（满分26）11．（4分）教室里的投影仪和日光灯是并联的（选填“串联”或“并联”）；日光灯工作时消耗的是电能；额定功率为0.5千瓦的用电器正常工作6小时，耗电3度，将教室里一部分用电器关掉，干路上通过的电流将变小（选填“变大”、“变小”或“不变”）．【解答】解：家庭电路中，教室里的投影仪和日光灯是互不影响的，所以是并联的关系；电灯工作时是电流做功的过程，也是消耗电能的过程；由P=可得，此时消耗的电能是：W=Pt=0.5kW×6h=3kW•h；由于并联电路中，干路电流等于各个支路电流之和，连入电路的用电器越多，通过干路的电流越大，若将教室里一部分用电器关掉，干路上通过的电流将变小．故答案为：并联；电；3；变小．12．（4分）酒精的密度为0.8×103千克/米3，表示每立方米酒精的质量为0.8×103千克，其单位读作千克每立方米，一只杯子最多可盛质量为0.2千克的水，它一定不能盛下质量为0.2千克的酒精（选填“能”或“不能”），同一个杯子分别盛满酒精和水时，水对杯子底部得压强较大（选填“酒精”或“水”）．【解答】解：①酒精的密度是0.8×103kg/m3，表示每立方米酒精的质量为0.8×103千克，其单位读作千克每立方米．②因为ρ=，所以V===0.2×10﹣3m3，所盛酒精的最大质量为m酒精=ρ酒精V=0.8×103kg/m3×0.2×10﹣3m3=0.16kg，所以杯子不能盛下质量为0.2kg的酒精．③因为水的密度大于酒精，杯子所盛水和酒精的深度相同，由公式p=ρgh知：水对杯底的压强较大．故答案为：酒精的质量；千克每立方米：不能；水．13．（4分）某导体5秒内通过横截面积的电荷量为2库，电流做功12焦，通过导体的电流为0.4安，导体两端的电压为6伏，当该导体连接在电压为3伏的电源两端时，5秒内通过它某个横截面的电荷量为1库，此时导体的电阻为15欧．【解答】解：通过导体的电流：I===0.4A，由W=UIt=UQ可得，导体两端的电压：U===6V，由I=可得，导体的电阻：R===15Ω；因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当该导体连接在电压为3伏的电源两端时，导体的电阻仍为15Ω不变，此时通过的电流：I′===0.2A，5秒内通过它某个横截面的电荷量：Q′=I′t=0.2A×5s=1C．故答案为：0.4；6；1；15．14．（4分）我国家庭电路的电压为220伏，如图所示的设备为USB集线器的一种，表是它的参数，从表中可以直到该集线器使用时的输入电压为100﹣240伏，它的插头能（选填“能”或“不能”）直接插在家庭电路的插座上，它使用后可以连接多个USB设备，则这些接口的连接方式为并联，这些接口的工作电压为220伏．【解答】解：我国家庭电路的电压为220V；从表中可以直到该集线器使用时的输入电压为100﹣240伏，故它的插头能直接插在家庭电路的插座上；这些接口能够独立工作，是并联；这些接口的工作电压为220V．故答案为：220；能；并联；220．15．（2分）如图所示，甲、乙两圆柱体放在水平地面上，现将它们水平截去一部分，使剩余部分的高度均为h，若两个圆柱体剩余部分对地面的压力相等，则甲、乙截去部分的质量△m甲大于△m乙，圆柱体对地面压强变化量△P甲大于△P乙．（均选填“大于”、“等于”或“小于”）．【解答】解：因水平面上物体的压力和自身的重力相等，所以，圆柱体对水平地面的压力：F=G=mg=ρVg=ρShg，因截去一部分后，剩余部分的高度均为h，且两个圆柱体剩余部分对地面的压力相等，所以，ρ甲S甲hg=ρ乙S乙hg，即ρ甲S甲=ρ乙S乙，因由图可知甲原来的高度大于乙原来的高度，所以，甲截取的高度△h甲大于乙截取的高度△h乙，则ρ甲S甲△h甲＞ρ乙S乙△h乙，由△m=ρ△V=ρS△h可知，△m甲＞△m乙；由△F=△G=△mg=ρS△h可知，△F甲＞△F乙，因S甲＜S乙，所以，由p=可知，△p甲＞△p乙．故答案为：大于；大于．16．（2分）在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是②⑤；变小的是③④．（均选填相关数据的序号）【解答】解：（1）当电键S由断开到闭合时，电压表测量的对象不会改变，始终是测量电源电压，因此电压表的示数不变．（2）开关闭合后，R1和R2并联，当滑动变阻器的滑片P向右移动时，根据I=，可知，U、R2的大小不变，R1接入电路的电阻变大；通过R2的电流不变，通过R1的电流I1变小，电压表V示数与电流表A1示数的比值为R2的电阻，变大．（3）根据并联电路干路电流等于各支路电流之和可知，电流表A的示数为I=I1+I2，电流表A示数变化量与电流表A1示数变化量是相同的，即电流表A示数也变小；电压表示数V与电流表A示数的乘积变小，电压表示数V与电流表A示数的比值为总电阻，总电阻变大；电压表V的示数与电流表A与A1的示数差的比值等于R2的阻值，故比值不变．电流表A1示数与A示数的减小量是相同的，故其比值变小．故答案为：②⑤；③④．17．（3分）2016年10月19日，神舟十一号飞船与天宫二号空间实验室成功实现自动交会对接，再次引发了中学生的科研热情．某校兴趣小组的同学制作“孔明灯”，他们将一个薄塑料袋开口向下，并在开口端安装一个很轻的框架，框架上固定一些燃料，燃料点燃后，当灯笼内的空气被加热到一定温度时，灯笼就能腾空而起，如图所示．该“孔明灯”的体积大约为0.02米3，总质量约为6克，环境气温为20℃．下表给出了空气密度与温度的对应关系及相应温度下“孔明灯”内空气重力的大小．请依据表中的相关数据回答问题：①在环境气温下，空气的密度为 1.29 千克/米3． ②空气密度随温度的变化关系是 温度越高，密度越小 ．③灯内空气的温度至少要达到 113 ℃，孔明灯才能起飞（忽略燃料质量的变化）．【解答】解：①当环境温度为20℃时，空气的密度为1.29千克/米3； ②由表格中的数据可知，当温度升高时，空气的密度减小； ③孔明灯在空气中受到的浮力为F 浮=ρ空气gV=1.2kg/m 3×9.8N/kg ×0.02m 3=0.2352N ；当孔明灯浮起时，说明受到的空气浮力刚好等于灯重与灯内热空气重力之和． 即F 浮=G 灯+G 热，0.2352N=0.006kg ×9.8N/kg +G 热， 0.1764N=ρ热gV ， 所以热空气的密度ρ热==0.9kg/m 3，由空气密度和温度的对应关系知，在90～130℃之间，温度升高10℃，空气密度减小0.03kg/m3，此时的空气密度为0.9kg/m3，较0.91kg/m3减小0.01kg/m3，所以温度升高接近3℃，即此时的温度约为113℃．故答案为：①1.29；②温度越高，密度越小；③113．三、作图题（满分8分）18．（2分）重为5牛的物体静置在水平面上，请在如图中用力的图示法画出重物对地面的压力．【解答】解：物体放在水平地面上，压力的大小与物体的重力大小相等，F=G=5N，方向垂直于地面向下，作用点在地面，设定标度为1N，压力的图示如图：19．（2分）请在如图所示的电路中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：电键S闭合后，两盏小灯L1、L2都能发光，电流表只测量通过灯L2的电流．【解答】解：电键S闭合后，两盏小灯L1、L2都能发光，说明电键S控制整个电路；电流表只测量通过灯L2的电流，说明两只灯泡的连接方式为并联．由电流的流向，电流从电源正极流出，分成两支，一支通过L1，另一支通过L2、电流表，两支电流汇合后通过电键回到电源负极．如图所示：．20．（4分）在如图所示中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处，要求电键S闭合后：（a）电流方向如图所示；（b）向右移动滑动变阻器R的滑片P，灯变暗，电压表的示数变大．【解答】解：根据电流的流向可确定电池的正负极，根据电流表要与变阻器串联可确定电流表的位置；向右移动滑动变阻器的滑片P时，小灯变暗，电压表的示数变大，说明电压表并联在滑动变阻器的两端．故左端为电流表，中间为电压表，右侧为电源．如图所示．四、计算题（满分26分）21．（4分）体积为3×103米3的物体浸没在水中，求物体受到的浮力．【解答】解：因物体浸没时排开液体的体积和自身的体积相等，所以，物体受到的浮力：F浮=ρ水gV排=ρ水gV=1.0×103kg/m3×9.8N/kg×3×103m3=2.94×107N．答：物体受到的浮力为2.94×107N．22．（6分）在如图所示的电路中，定值电阻R2阻值为10欧，电源电压为3伏且。

表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。

如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。

他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。

①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。

②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。
