2017年静安区初三物理一模卷

表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。

如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。

他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。

①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。

②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。

电学实验静安：26．某小组同学做“用电流表、电压表测电阻”实验．①该实验的目的是：．②为进行多次实验，三位同学各自设计了三个不同的实验方案，简述如下表所示．）上述三个方案中，能实现“多次实验，减小误差”的方案有（填序号）案Ⅲ与另两个方案相比，优点有：（写出两点即可）．（b）小明同学根据方案Ⅲ，准备测量阻值约为20欧的电阻，实验所提供的器材齐全完好，其中：电电压为6伏且保持不变，电流表、电压表规格如图所示，滑动变阻器有两种规格（分别标有“5欧3安”和“50欧1.5安”字样）．小明对所提供两种规格的滑动变阻器，提出了问题：实验中，两种变阻器是可以随意用一个变阻器，还是其中一个更适合实验？请你根据实验的相关条件，帮助小明解决问题并简要说明理由．．①该实验的目的是要学会用电流表、电压表测电阻；②（a）Ⅰ、Ⅱ、Ⅲ；多次实验时，电路不需要重新连接，操作简便；待测电阻两端的电压及通过的电流，可以在一段范围内连续变化，记录数据简便；（b）应选择标有“50欧1.5安”的滑动变阻器；理由：可使待测电阻两端的电压及通过的电流的变化范围更大，方便读数；电压表的读取取0﹣3伏，读数更准确．浦东：25．甲同学要测定导体R的电阻，乙同学要测定标有“3.5V”字样小灯L的额定电功率．他们选取了电压均为6伏的电、均标有“20Ω2A”字样的滑动变阻器及电键和导线等．但在选取电表时，发现可选择的器材中只有一个电流表和一个电压表，经讨论后两位同学各选取了一个电表．接着，他们分别将所选电表正确接入电路，并按规范步骤进行操作．（1）为了能顺利完成各自的测量任务，选取电压表的是同学．两位同学实验依据的原理（选填“相同”或“不同”）．连接电路时，电键应处于状态．（2）选取电流表的同学闭合电键时，电流表示数0.16安；移动变阻器滑片至中点位置时（即它接入电路的电阻10欧），电流表示数0.22安．选取电压表的同学闭合电键时，电压表示数2.3伏；同样将滑片移至中点位置时，电压表示数3.5伏．综合上述信息，甲同学测得R的电阻是欧，乙同学测得小灯L的额定电功率是瓦．故答案为：（1）乙；不同；断开；（2）17.4；0.875．青浦：30．小张同学做“用电流表、电压表测电阻”的实验，实验器材齐全完好，所用电的电压为6伏．他先将滑片置于变阻器的一端，然后连接电路，闭合电键，在向变阻器另一端移动滑片的过程中，观察到电压表的示数从4伏逐渐变小到0伏、电流表的示数从0.2安逐渐变大到0.58安．小张经过思考后发现了实验操作中的不当之处，随后重新正确连接电路进行实验．闭合电键后，移动变阻器的滑片到某个位置时，两个电表的示数分别如图（a）、（b）所示．根据该同学实验中观察到的现象，请将有关的数据填入表格内，并求出R的阻值．（计算电阻时，精确到0.1欧）松江：25．小王同学做“用电流表、电压表测电阻”实验，所有元件均完好．他将电（电压是1.5伏的整数倍）、待测电阻、电流表、滑动变阻器、电键等串联后，将电压表并联在电路中，他移动变阻器的滑片到某端点．刚闭合电键时，观察到电流表、电压表示数如图（a ）、（b ）所示．当他移动变阻器的滑片时，观察到两电表的指针向相反方向偏转．他经过思考，求出了滑动变阻器的最大阻值．他重新正确连接电路，实验步骤正确．闭合电键时，观察到电压表的示数如图（c ）所示．当他移动变阻器滑片到中点位置时，记录电流表的示数在下表中．他继续移动滑片，发现电流表示数最大为0.28安．①实验所用滑动变阻器的最大阻值为 欧；②请根据上述他重新正确连接电路时的相关信息，将下表填写完整．（电阻精确到0.1欧）徐汇：27．小徐做“用电流表、电压表测电阻”实验，现有电（电压为6伏且保持不变），待测电阻R、电流表、电压表、滑动变阻器、电键及导线若干，所有元件均完好．他连接电路进行实验，闭合电键后，在移动变阻器滑片的过程中，发现电流表示数的变化范围为0.10～0.28安，电压表示数的变化范围为0～4伏；当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a）、（b）所示，请将下表填写完整（计算电阻精确到0.1欧）．杨浦：30．小明在做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电电压不高于6伏。

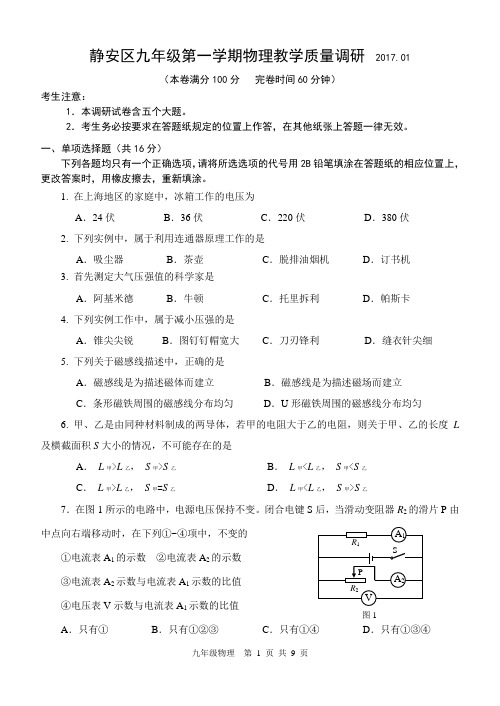

静安区九年级第一学期物理教学质量调研2017.01（本卷满分100分完卷时间60分钟）考生注意：1．本调研试卷含五个大题。

2．考生务必按要求在答题纸规定的位置上作答，在其他纸张上答题一律无效。

一、单项选择题（共16分）下列各题均只有一个正确选项，请将所选选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1. 在上海地区的家庭中，冰箱工作的电压为A．24伏B．36伏C．220伏D．380伏2. 下列实例中，属于利用连通器原理工作的是A．吸尘器B．茶壶C．脱排油烟机D．订书机3. 首先测定大气压强值的科学家是A．阿基米德B．牛顿C．托里拆利D．帕斯卡4. 下列实例工作中，属于减小压强的是A．锥尖尖锐B．图钉钉帽宽大C．刀刃锋利D．缝衣针尖细5. 下列关于磁感线描述中，正确的是A．磁感线是为描述磁体而建立B．磁感线是为描述磁场而建立C．条形磁铁周围的磁感线分布均匀D．U形磁铁周围的磁感线分布均匀6. 甲、乙是由同种材料制成的两导体，若甲的电阻大于乙的电阻，则关于甲、乙的长度L 及横截面积S大小的情况，不可能存在的是A．L甲>L乙，S甲>S乙B．L甲<L乙，S甲<S乙C．L甲>L乙，S甲=S乙D．L甲<L乙，S甲>S乙7．在图1所示的电路中，电源电压保持不变。

闭合电键S后，当滑动变阻器R2的滑片P由①电流表A1的示数②电流表A2的示数③电流表A2示数与电流表A1示数的比值④电压表V示数与电流表A1示数的比值A．只有①B．只有①②③C8．如图2所示，底面积不同的圆柱形容器分别盛有甲、乙两种液体，液体对各自容器底部的压强相等。

若在两容器中分别抽出相同高度的液体，则剩余液体对各自容器底部的压强p 、压力F 的关系是A ．p 甲>p 乙；F 甲> F 乙B ．p 甲<p 乙；F 甲< F 乙C ．p 甲=p 乙；F 甲> F 乙D ．p 甲=p 乙；F 甲< F 乙二、填空题（共26分）请将结果填入答题纸的相应位置。

动态电路宝山：6．在如图所示的四个电路中，电电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（）DA．B．C．D．宝山：7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电电压不变。

闭合开关S后，两电阻正常工作，比较A、B、C、D 四处的电流大小，其中可能正确的是（）BA ．I A ＞I DB ．I B ＞I CC ．I A ＜I BD ．I C ＝I D闵行：9.如图 5 所示的电路中，电电压保持不变，电阻R 1 的阻值为10欧，变阻器R 2上标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 25，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。

若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。

黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。

若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2a bSA.电压表V并联在R1两端，滑片P由a端向b端移动B.电压表V并联在R1两端，滑片P由b端向a端移动C.电压表V并联在R2两瑞，滑片P由a端向b端移动D.电压表v并联在R2两瑞，滑片P由b端向a端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比1；若将它们串联在电路中时，通过甲、乙导体的电流之比1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电电压保持不变，电键S1、S2均闭合．当电键S2由闭合到断开时，电路中①电流表A1的示数．②电压表V示数与电流表A示数的比值．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电两端．关于AB和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电电压保持不变。

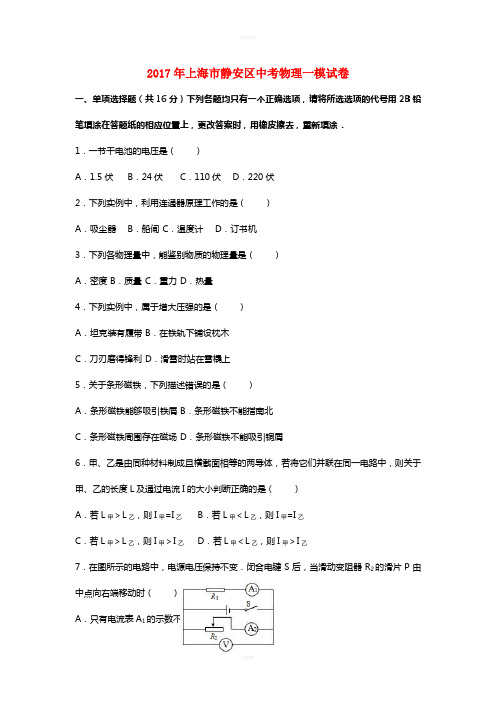

2017年上海市静安区中考物理一模试卷一、单项选择题（共16分）下列各题均只有一个正确选项，请将所选选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂．1．一节干电池的电压是（）A．1.5伏B．24伏C．110伏D．220伏2．下列实例中，利用连通器原理工作的是（）A．吸尘器B．船闸 C．温度计D．订书机3．下列各物理量中，能鉴别物质的物理量是（）A．密度 B．质量 C．重力 D．热量4．下列实例中，属于增大压强的是（）A．坦克装有履带 B．在铁轨下铺设枕木C．刀刃磨得锋利 D．滑雪时站在雪橇上5．关于条形磁铁，下列描述错误的是（）A．条形磁铁能够吸引铁屑 B．条形磁铁不能指南北C．条形磁铁周围存在磁场 D．条形磁铁不能吸引铜屑6．甲、乙是由同种材料制成且横截面相等的两导体，若将它们并联在同一电路中，则关于甲、乙的长度L及通过电流I的大小判断正确的是（）A．若L甲＞L乙，则I甲=I乙B．若L甲＜L乙，则I甲=I乙C．若L甲＞L乙，则I甲＞I乙D．若L甲＜L乙，则I甲＞I乙7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）A．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大8．如图所示，底面积不同的圆柱形容器A和B分别盛有甲、乙两种液体，两液面相平，且甲的质量等于乙的质量．若在两容器中分别加入原有液体后，液面仍保持相平，则此时液体对各自容器底部的压强p A、p B和压力F A、F B的关系是（）A．p A＜p B，F A=F B B．p A＜p B，F A＞F B C．p A＞p B，F A=F B D．p A＞p B，F A＞F B二、填空题（共26分）请将结果填入答题纸的相应位置．9．意大利科学家托里拆利首先测定了的值；丹麦物理学家奥斯特发现周围存在磁场；一根条形磁铁的磁性最弱（选填“两端”或“中间”）．10．在上海地区的家庭中：电热水器正常工作的电压为伏；电热水器与空调器之间是连接的；每多使用一个用电器，家庭电路的总电阻（选填“变大”、“变小”或“不变”）．11．某泳池蓄水时水位升高，池底所受水的压强（选填“变大”、“变小”或“不变”）．该泳池浅水区1米深处水的压强深水区1米深处水的压强（选填“大于”、“小于”或“等于”）．水深为1米的池底面积为50米2，这部分池底所受水的压力为牛．12．若10秒内通过某导体横截面的电量为3库，导体两端的电压为3伏，则通过该导体的电流为安，该导体的电阻为欧．如果通过该导体的电流为0.6安，则该导体两端的电压为伏．13．冰的密度为0.9×103千克/米3，某冰块的体积为10×10﹣3米3，其质量为千克．若该冰块中有3×10﹣3米3的冰熔化成水，水的质量为千克，水的体积3×10﹣3米3（选填“大于”、“小于”或“等于”）．14．在图所示的电路中，电源电压保持不变，但电阻R、灯L处可能发生断路故障．在电键S闭合前后，电流表的指针均不偏转，则灯L处发生断路（选填“一定”、“可能”），电路中的故障是．15．阅读干燥空气的密度表（部分），并请依据表中的相关数据回答问题：干燥空气的密度值（千克/米3）93300帕96000帕101000帕104000帕5℃ 1.17 1.20 1.27 1.3010℃ 1.15 1.18 1.25 1.2815℃ 1.13 1.16 1.23 1.2620℃ 1.11 1.14 1.21 1.24①当温度为10℃、气压为101000帕时，干燥空气的密度值为千克/米3．②干燥空气的密度与温度的关系是：．三．作图题（共9分）请将图直接画在答题纸的相应位置，作图必须使用2B铅笔．16．在图中，重为6牛的小球静止在水中，用力的图示法画出该球所受的浮力F浮．17．根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．18．在图电路中缺少两根导线，请按要求用笔画线代替导线完成电路连接．要求：闭合电键S后，向右移动变阻器的滑片时，电压表的示数变小．四．计算题（共29分）请将计算过程和答案写入答题纸的相应位置．19．浸在水中的合金块排开水的体积为6×10﹣4米3，求合金块所受浮力F浮的大小．20．在图所示的电路中，电源电压为6伏保持不变，电阻R1的阻值为5欧，电阻R1两端的电压为4伏．求通过电阻R2的电流I2以及电阻R2两端的电压U2．21．如图所示，圆柱体甲和薄壁圆柱形容器乙置于水平地面．甲的重力为10牛，底面积为5×10﹣3米2．①求甲对地面的压强p甲．②求乙容器内水面下0.1米深处的压强p水．③将甲浸没在乙容器的水中后（无水溢出），若乙容器对地面压强的增加量是水对乙容器底部压强增加量的2.7倍，则求甲的密度ρ甲．22．在图（a）所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．五．实验题（共20分）请根据要求在答题纸的相应位置作答．23．如图所示的仪表：该表的名称为，使用时应将该表联在待测电路中，且使电流从该表的接线柱流入，若其所测电流约为1.0安，则应选的量程为．24．在测定金属块密度的实验中，用天平称量铁块的质量，用量筒测量铁块的，利用公式计算得到铁块的密度．“测定物质的密度”和“探究物质质量与体积的关系”两个实验相同之处有：（选填下列序号）①实验目的②实验中所测定的物理量③实验器材④实验数据的处理与结果．25．小明同学通过实验研究浸在液体中的物体对容器底部所受液体压强变化的影响．首先，他将一个圆柱体放入足够深的水槽中，圆柱体浮在水面上，并利用仪器测得水槽底部所受水的压强，实验初始状态时水槽底部所受水的压强为3000.00帕．然后，他在圆柱体上逐个放上与圆柱体底面积相同的圆板（圆板的厚度与材质相同），观察圆柱体在水中所处的状态，并记录下水槽底部所受水的压强．表一、表二为两位同学记录的实验数据及观察到的实验现象．表一实验序号所加圆板个数水槽底部所受水的压强（帕）113015.00 223030.00 333045.00 443060.00表二实验序号所加圆板个数水槽底部所受水的压强（帕）553071.25663078.75773086.25883093.75①分析比较实验序号1、2、3与4（或5、6、7与8）中的水槽底部所受水的压强与所加圆板个数的大小关系及相关条件，可得出的初步结论是：．②请进一步综合分析比较表一、表二中压强变化量的数据及相关条件，并归纳得出结论．（a）分析比较表一或表二中压强变化量的数据及相关条件，可得出的初步结论是：．（b）分析比较表一和表二中压强变化量的数据及相关条件，可得出的初步结论是：．26．某小组同学做“用电流表、电压表测电阻”实验．①该实验的目的是：．②为进行多次实验，三位同学各自设计了三个不同的实验方案，简述如下表所示．方案序号ⅠⅡⅢ实验电路设计要点通过改变串联电池的节数改变电源两端的电压电源电压保持不变，待测电阻与已知阻值的定值电阻串联，并换用阻值不同的定值电阻．电源电压保持不变，待测电阻与滑动变阻器串联，移动变阻器的滑片．（a）上述三个方案中，能实现“多次实验，减小误差”的方案有（填序号）；方案Ⅲ与另两个方案相比，优点有：（写出两点即可）．（b）小明同学根据方案Ⅲ，准备测量阻值约为20欧的电阻，实验所提供的器材齐全完好，其中：电源电压为6伏且保持不变，电流表、电压表规格如图所示，滑动变阻器有两种规格（分别标有“5欧3安”和“50欧1.5安”字样）．小明对所提供两种规格的滑动变阻器，提出了问题：实验中，两种变阻器是可以随意用一个变阻器，还是其中一个更适合实验？请你根据实验的相关条件，帮助小明解决问题并简要说明理由．．2017年上海市静安区中考物理一模试卷参考答案与试题解析一、单项选择题（共16分）下列各题均只有一个正确选项，请将所选选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂．1．一节干电池的电压是（）A．1.5伏B．24伏C．110伏D．220伏【考点】电压．【分析】根据生活常识解答此题．要记住一些生活中常见的电压值，如：一节干电池的电压是1.5V一节铅蓄电池的电压是2V家庭电路的电压为220V对人体安全的电压为不高于36V手机电池的电压为3.7V【解答】解：一节干电池的电压为1.5V．故选A．2．下列实例中，利用连通器原理工作的是（）A．吸尘器B．船闸 C．温度计D．订书机【考点】连通器原理．【分析】几个底部互相连通的容器，注入同一种液体，在液体不流动时连通器内各容器的液面总是保持在同一水平面上，这就是连通器的原理．【解答】解：A、吸尘器是利用流体压强与流速的关系制成的，故本选项不符合题意；B、船闸左右两个上端开口，底部相连，构成了一个连通器，符合题意；C、温度计是利用液体的热胀冷缩的性质制成的，故本选项不符合题意；D、订书机用到的物理知识是比较多的，如（1）压柄做得宽大有利于减小压强；（2）钉书针（出针口）很尖细有利于增大压强；（3）底座做得宽大有利于减小压强等等；但都不是连通器原理进行工作，故本选项不符合题意．故选B．3．下列各物理量中，能鉴别物质的物理量是（）A．密度 B．质量 C．重力 D．热量【考点】密度及其特性．【分析】密度是物质的特性，不同的物质密度一般是不同的，因此根据密度的大小可鉴别不同的物质．【解答】解：密度是物质的特性，不同的物质密度一般是不同的，而体积、质量、热量不是物质的特性，和物质的种类没有关系，所以鉴别物质的种类应该利用密度的不同．故选A．4．下列实例中，属于增大压强的是（）A．坦克装有履带 B．在铁轨下铺设枕木C．刀刃磨得锋利 D．滑雪时站在雪橇上【考点】增大压强的方法及其应用．【分析】（1）压强大小的影响因素：压力大小和受力面积大小．（2）增大压强的方法：在压力一定时，减小受力面积来增大压强；在受力面积一定时，增大压力来增大压强．（3）减小压强的方法：在压力一定时，增大受力面积来减小压强；在受力面积一定时，减小压力来减小压强．【解答】解：A、坦克装有履带是在压力一定时，增大受力面积减小坦克对地面的压强，不符合题意．B、铁轨铺在枕木上是压力一定时，增大受力面积减小对路基的压强，保护路基．不符合题意．C、刀刃磨得锋利是在压力一定时，减小受力面积来增大压强．符合题意．D、滑雪时站在雪橇上是在压力一定时，增大受力面积减小对雪地的压强，防止陷入雪中．不符合题意．故选C．5．关于条形磁铁，下列描述错误的是（）A．条形磁铁能够吸引铁屑 B．条形磁铁不能指南北C．条形磁铁周围存在磁场 D．条形磁铁不能吸引铜屑【考点】磁性、磁体、磁极；磁场．【分析】此题需要用到的知识有：（1）由于受到地磁场的作用，悬挂的小磁针静止时总是一端指南一端指北，指南的是南极，指北的是北极．（2）磁体能够吸引具有磁性材料的物质，磁体周围存在磁场．（3）磁场是磁体周围存在的一种看不见的特殊物质，是真实的存在；磁感线是描述磁场的方法，叫建立理想模型法，不是真实的存在．所以在磁体的周围，即使没有画上磁感线，该区域也是存在磁场的．【解答】解：A、磁体能够吸引磁性材料，因此条形磁铁能够吸引铁屑．故A正确；B、条形磁铁在地磁场的作用下要指向南北方向，其中指南的叫南极，故B错误；C、任何磁体周围都存在着磁场，故C正确；D、磁体能够吸引磁性材料，因此条形磁铁能够吸引铁屑，不能吸引铜屑，故D正确．故选B．6．甲、乙是由同种材料制成且横截面相等的两导体，若将它们并联在同一电路中，则关于甲、乙的长度L及通过电流I的大小判断正确的是（）A．若L甲＞L乙，则I甲=I乙B．若L甲＜L乙，则I甲=I乙C．若L甲＞L乙，则I甲＞I乙D．若L甲＜L乙，则I甲＞I乙【考点】影响电阻大小的因素；欧姆定律的变形公式．【分析】根据电阻大小的影响因素：导体的材料、长度和横截面积分析两导体电阻的大小；根据并联电路电压和电流的规律，结合欧姆定律进行分析．【解答】解：甲、乙两导体并联在电路中，根据并联电路电压的规律可知，无论两导体的电阻大小是否相等，导体两端的电压相等，AC、因为甲、乙是由同种材料制成且横截面相等，若L甲＞L乙，则R甲＞R乙，根据I=可知，如果通过两导体的电流关系为I甲＜I乙，故AC错误；BD、若L甲＜L乙，则R甲＜R乙，根据I=可知，如果通过两导体的电流关系为I甲＞I乙，故B错误，故D正确．7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）A．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大【考点】电路的动态分析．【分析】分析电路图，R1和R2并联，电压表测量并联支路（电源电压）电压，当滑动变阻器的滑片P向右移动时，电源电压保持不变，电压表的示数不变；根据欧姆定律可知通过R2的电流不变，但通过R1的电流变小，据此判断电流表A1示数与电流表A2示数的比值变化．【解答】解：如图，R1和R2并联，电压测量电源电压，电压示数不变，当滑动变阻器的滑片P向右移动时，电源电压保持不变，电压表测量并联支路电压或电源电压，电压表V的示数不变；I1=，U、R1大小不变，通过R1的电流不变（电流表A1的示数不变），故AB错误；当滑动变阻器的滑片P向右移动时，I2=，U不变、R2变大，通过R2的电流变小（电流表A2的示数变小），电压表V示数与电流表A2示数的比值为R2的电阻，比值变大，故C错误；由以上可知电流表A1示数与电流表A2示数的比值将变大，故D正确．8．如图所示，底面积不同的圆柱形容器A和B分别盛有甲、乙两种液体，两液面相平，且甲的质量等于乙的质量．若在两容器中分别加入原有液体后，液面仍保持相平，则此时液体对各自容器底部的压强p A、p B和压力F A、F B的关系是（）A．p A＜p B，F A=F B B．p A＜p B，F A＞F B C．p A＞p B，F A=F B D．p A＞p B，F A＞F B 【考点】压强大小比较．【分析】由图可知，两容器的底面积关系和容器内液体的体积关系，两液面相平即深度相同，且两液体的质量相等，根据m=ρV=ρSh可知，两液体的密度与底面积的乘积关系，进一步得出液体的密度关系；若在两容器中分别加入原有液体后，液面仍保持相平，根据p=ρgh 可知液体对各自容器底部的压强关系；根据m=ρV=ρSh可知此时两液体的质量关系，根据圆柱形容器中液体对容器底部的压力等于液体自身的重力得出两者压力的关系．【解答】解：由图知，容器底面积S A＜S B，V甲＜V乙，且两液面相平即h甲=h乙，因甲的质量等于乙的质量，所以，由ρ=可知，ρ甲S A h甲=ρ乙S B h乙，则ρ甲h甲=ρ乙h乙，ρ甲＞ρ乙，若在两容器中分别加入原有液体后，液面仍保持相平，即h甲′=h乙′，由p=ρgh可知，p A＞p B，故AB错误；由ρ甲h甲=ρ乙h乙可知，ρ甲S A h甲′=ρ乙S B h乙′，即m甲′=m乙′因圆柱形容器中液体对容器底部的压力F=pS=ρghS=ρgV=mg=G，所以，液体对各自容器底部的压力F A=F B，故C正确、D错误．故选C．二、填空题（共26分）请将结果填入答题纸的相应位置．9．意大利科学家托里拆利首先测定了大气压强的值；丹麦物理学家奥斯特发现电流周围存在磁场；一根条形磁铁的中间磁性最弱（选填“两端”或“中间”）．【考点】大气压强的存在；磁性、磁体、磁极；通电直导线周围的磁场．【分析】（1）意大利科学家托里拆利利用实验首先测量出来了大气压强；（2）丹麦物理学家奥斯特发现电流周围存在磁场；（3）磁体的两端磁性最强，中间磁性最弱．【解答】解：据课本知识可知，意大利科学家托里拆利利用托里拆利实验首先测定了大气压强的值；丹麦物理学家奥斯特发现电流周围存在磁场；条形磁铁的两端磁性最强，即为两个磁极，中间磁性最弱．故答案为：大气压强；电流；中间．10．在上海地区的家庭中：电热水器正常工作的电压为220 伏；电热水器与空调器之间是并联连接的；每多使用一个用电器，家庭电路的总电阻变小（选填“变大”、“变小”或“不变”）．【考点】家庭电路工作电压、零线火线的辨别方法；电阻的并联；家庭电路的连接．【分析】（1）我国照明电路的电压是220V，所以在照明电路中工作的用电器，正常工作电压基本都是220V；（2）照明电路中各用电器之间是并联的，用电器和控制本用电器的开关是串联的；（3）用电器并联相当于增大导体横截面积，故电阻越并越小．【解答】解：（1）我国照明电路电压为220伏；故在上海地区的家庭中电热水器正常工作的电压也为220V；（2）电热水器与空调器能够独立工作，是并联的；（3）每多使用一个用电器，横截面积越大，电阻就越小．故答案为：220；并联；变小．11．某泳池蓄水时水位升高，池底所受水的压强变大（选填“变大”、“变小”或“不变”）．该泳池浅水区1米深处水的压强等于深水区1米深处水的压强（选填“大于”、“小于”或“等于”）．水深为1米的池底面积为50米2，这部分池底所受水的压力为5×105牛．【考点】液体压强计算公式的应用．【分析】（1）根据液态的压强公式p=ρgh可求压强大小；液态压强与深度有关，深度越小则压强越小；（2）运用液体压强公式p=ρgh，可求压强；根据压强定义式p=，变形后F=pS，可求压力．【解答】解：（1）某泳池蓄水时水位升高，深度h增大，根据压强公式p=ρgh可判断出，所受水的压强大小将变大；（2）根据压强公式p=ρgh知，浅水区1米深处水的压强等于深水区1米深处水的压强；（3）池底所受水的压强大小为p=ρgh=1000kg/m3×10N/kg×1m=104Pa，由p=得F=pS=104Pa×50m2=5×105N，故答案为：变大；等于；5×105．12．若10秒内通过某导体横截面的电量为3库，导体两端的电压为3伏，则通过该导体的电流为0.3 安，该导体的电阻为10 欧．如果通过该导体的电流为0.6安，则该导体两端的电压为 6 伏．【考点】欧姆定律的应用．【分析】（1）知道时间和电荷量可根据I=求出电流；（2）有电压和电流根据欧姆定律可求出电阻；（3）根据电阻不变，利用欧姆定律的公式变形可求出电压的大小．【解答】解：已知10秒内通过某导体横截面的电量为3库，则通过该导体的电流为：I===0.3A；由欧姆定律I=得该导体的电阻为：R===10Ω；由于电阻是导体本身的一种属性，其大小与电压和电流无关，所以当通过该导体的电流为0.6安时，该导体两端的电压为：U′=I′R=0.6A×10Ω=6V．故答案为：0.3；10；6．13．冰的密度为0.9×103千克/米3，某冰块的体积为10×10﹣3米3，其质量为9 千克．若该冰块中有3×10﹣3米3的冰熔化成水，水的质量为 2.7 千克，水的体积小于3×10﹣3米3（选填“大于”、“小于”或“等于”）．【考点】密度公式的应用．【分析】（1）已知冰块的质量和体积，可以根据公式m=ρV求出冰块的质量；（2）冰完全熔化成水，质量是保持不变的，即水的质量等于冰的质量，再根据公式V=求出水的体积．【解答】解：由ρ=可得，冰的质量：m冰=ρ冰V冰=0.9×103kg/m3×10×10﹣3m3=9kg，由ρ=可得，冰块中有3×10﹣3米3的冰熔化成水：m水=m冰′=ρ冰V冰′=0.9×103kg/m3×3×10﹣3m3=2.7kg，相同质量的水和冰，冰熔化成水后，质量不变，因为水的密度大于冰的密度，根据公式V=可知，水的体积变小．故答案为：9； 2.7；小于．14．在图所示的电路中，电源电压保持不变，但电阻R、灯L处可能发生断路故障．在电键S闭合前后，电流表的指针均不偏转，则灯L处一定发生断路（选填“一定”、“可能”），电路中的故障是L断路．【考点】电流表、电压表在判断电路故障中的应用．【分析】由电路图知，两电阻串联，电流表A测量电路中的电流，开关闭合造成R短路；开关闭合前后电流表均无示数，说明电路是断路．【解答】解：由电路图知，两电阻串联，电流表A测量电路中的电流，开关闭合造成R短路；开关闭合前后电流表均无示数，说明电路一定是发生了是断路，故故障是L断路，若R 断路，在开关闭合后电流表会有示数．故答案为：一定；L断路．15．阅读干燥空气的密度表（部分），并请依据表中的相关数据回答问题：干燥空气的密度值（千克/米3）93300帕96000帕101000帕104000帕5℃ 1.17 1.20 1.27 1.3010℃ 1.15 1.18 1.25 1.2815℃ 1.13 1.16 1.23 1.2620℃ 1.11 1.14 1.21 1.24①当温度为10℃、气压为101000帕时，干燥空气的密度值为 1.25 千克/米3．②干燥空气的密度与温度的关系是：气压一定时，干燥空气密度随温度升高而变小，且等差变化．【考点】密度与温度．【分析】①根据表格中的数据分析；②根据表格中的密度、温度分析；【解答】解：①当环境温度为20℃时，空气的密度为1.25千克/米3；②由表格中的数据可知，气压一定时，干燥空气密度随温度升高而变小，且等差变化．故答案为：①1.25；②气压一定时，干燥空气密度随温度升高而变小，且等差变化．三．作图题（共9分）请将图直接画在答题纸的相应位置，作图必须使用2B铅笔．16．在图中，重为6牛的小球静止在水中，用力的图示法画出该球所受的浮力F浮．【考点】物体的浮沉条件及其应用．【分析】由图可知小球在水中悬浮，受到的浮力和自身的重力相等，明确浮力的三要素，再确定一个标度，并用这个标度去准确表示出力的大小．【解答】解：由图可知，小球悬浮在水中，受到的浮力F浮=G=6N，方向竖直向上，作用点可画在重心处．17．根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．【考点】通电螺线管的极性和电流方向的判断；磁极间的相互作用；磁感线及其特点；安培定则．【分析】利用螺线管的右端为N极，结合磁感线的特点和磁极间作用规律可以确定磁感线的方向和小磁针的N、S极．利用线圈的绕向和螺线管的N、S极，结合安培定则可以确定螺线管中电流的方向，进一步可以得到电源的正负极．【解答】解：螺线管的右端为N极，磁感线从磁体的N极出发，回到S极，所以可以确定螺线管周围磁场的方向是从右向左的．当小磁针静止时，根据磁极间作用规律可知，靠近电磁铁N极的一定是小磁针的S极，由此可知小磁针的右下端为N极．根据螺线管的右端为N极，以及线圈的绕向利用安培定则可以确定螺线管中电流是从螺线管的左端流入右端流出．根据电流方向与电源正负极之间的关系：在电源外部电流从正极流出，回到负极，可以确定电源的正负极：左端为正极，右端为负极．如下图所示：18．在图电路中缺少两根导线，请按要求用笔画线代替导线完成电路连接．要求：闭合电键S后，向右移动变阻器的滑片时，电压表的示数变小．【考点】实物的电路连接；串联电路的电压规律．【分析】将电压表并联在R的两端，根据串联电路电压的规律和向右移动变阻器的滑片时，电压表的示数变小，结合分压原理确定变阻器接线柱的连接．【解答】解：闭合电键S后，向右移动变阻器的滑片时，电压表的示数变小，即定值电阻的电压减小，根据串联电路电压的规律可知，变阻器的电压变大，根据分压原理，变阻器连入电路中的电阻变大，所以滑片左边电阻丝与定值电阻串联接入电路中，如下图所示：四．计算题（共29分）请将计算过程和答案写入答题纸的相应位置．19．浸在水中的合金块排开水的体积为6×10﹣4米3，求合金块所受浮力F浮的大小．【考点】浮力大小的计算．【分析】知道合金块排开水的体积，利用阿基米德原理求合金块受到水的浮力．【解答】解：根据阿基米德原理得：合金块所受浮力F浮=ρ水gV排=1.0×103kg/m3×9.8N/kg×6×10﹣4m3=5.88N．答：合金块的浮力为5.88N．20．在图所示的电路中，电源电压为6伏保持不变，电阻R1的阻值为5欧，电阻R1两端的电压为4伏．求通过电阻R2的电流I2以及电阻R2两端的电压U2．【考点】欧姆定律的应用．【分析】由电路图可知，R1与R2串联，①根据欧姆定律求出R1的中的电流即为通过电阻R2的电流；②根据串联分压可直接求出电阻R2两端的电压U2．【解答】解：由电路图可知，R1与R2串联，。

表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。

如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。

他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。

①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。

②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。

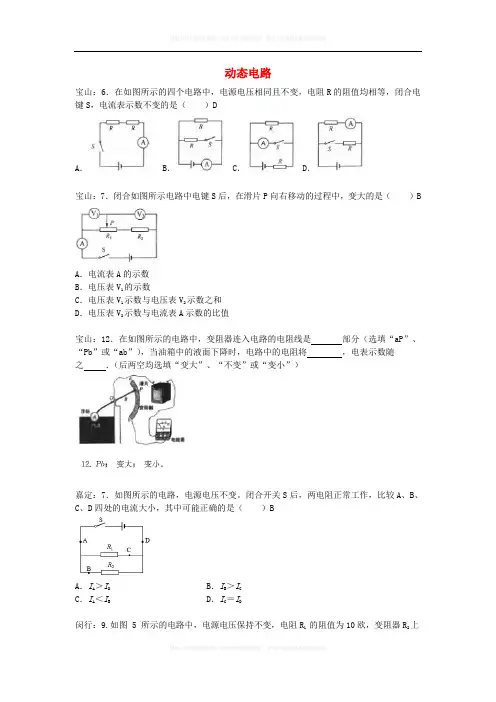

动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R 的阻值均相等，闭合电键S ，电流表示数不变的是（ ）DA ．B ．C ．D ．宝山：7．闭合如图所示电路中电键S 后，在滑片P 向右移动的过程中，变大的是（ ）BA ．电流表A 的示数B ．电压表V 1的示数C ．电压表V 1示数与电压表V 2示数之和D ．电压表V 2示数与电流表A 示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随之 ．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。

闭合开关S 后，两电阻正常工作，比较A 、B 、C 、D 四处的电流大小，其中可能正确的是（ ）BA ．I A ＞I DB ．I B ＞I CC ．I A ＜I BD ．I C ＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R 1 的阻值为10欧，变阻器R 2上标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。

若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。

黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。

若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2a b p SA.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中①电流表A1的示数．②电压表V示数与电流表A示数的比值．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V 与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电源电压保持不变。

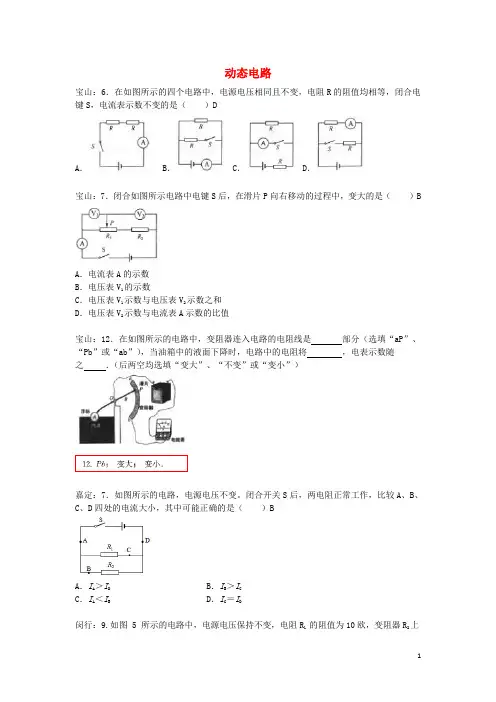

动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R 的阻值均相等，闭合电键S ，电流表示数不变的是（ ）DA ．B ．C ．D ．宝山：7．闭合如图所示电路中电键S 后，在滑片P 向右移动的过程中，变大的是（ ）BA ．电流表A 的示数B ．电压表V 1的示数C ．电压表V 1示数与电压表V 2示数之和D ．电压表V 2示数与电流表A 示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随之 ．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。

闭合开关S 后，两电阻正常工作，比较A 、B 、C 、D 四处的电流大小，其中可能正确的是（ ）BA ．I A ＞I DB ．I B ＞I CC ．I A ＜I BD ．I C ＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R 1 的阻值为10欧，变阻器R 2上标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。

若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。

黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。

若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2a b p SA.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中①电流表A1的示数．②电压表V示数与电流表A示数的比值．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V 与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电源电压保持不变。

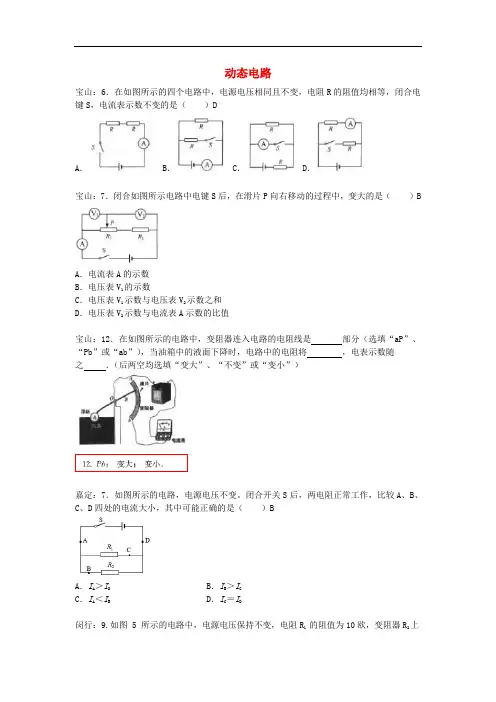

动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（）DA．B．C．D．宝山：7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。

闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）BA．I A＞I D B．I B＞I CC．I A＜I B D．I C＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R1 的阻值为10欧，变阻器R2上标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。

若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。

黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。

若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2a b p SA.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中①电流表A1的示数．②电压表V示数与电流表A示数的比值．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V 与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电源电压保持不变。

动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（）DA．B．C．D．宝山：7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。

闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）BA．I A＞I D B．I B＞I CC．I A＜I B D．I C＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R1 的阻值为10欧，变阻器R2上标有“20欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。

若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。

黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。

若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2b A.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中 ①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值 ．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB 和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变 P L R V S 图3杨浦：10. 如图5所示的电路中，电源电压保持不变。
