2017上海物理一模各区县压强计算汇编(含答案)

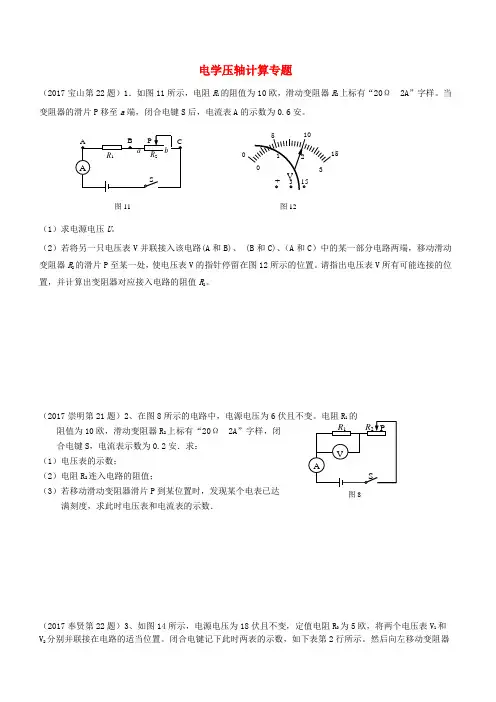

电学压轴计算专题（2017宝山第22题）1．如图11所示，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样。

当变阻器的滑片P 移至a 端，闭合电键S 后，电流表A 的示数为0.6安。

（1）求电源电压U 。

（2）若将另一只电压表V 并联接入该电路(A 和B)、 (B 和C)、（A 和C ）中的某一部分电路两端，移动滑动变阻器R 2的滑片P 至某一处，使电压表V 的指针停留在图12所示的位置。

请指出电压表V 所有可能连接的位置，并计算出变阻器对应接入电路的阻值R 2。

（2017崇明第21题）2、在图8所示的电路中，电源电压为6伏且不变。

电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样，闭合电键S ，电流表示数为0.2安．求： （1）电压表的示数；（2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某位置时，发现某个电表已达满刻度，求此时电压表和电流表的示数．（2017奉贤第22题）3、如图14所示，电源电压为18伏且不变，定值电阻R 0为5欧，将两个电压表V 1和V 2分别并联接在电路的适当位置。

闭合电键记下此时两表的示数，如下表第2行所示。

然后向左移动变阻器图11R 1R 2 a P SbACB A图12V5 10 0123+ 3 15V AP SR 1 R 2 图8（a ） （b ）P R 2 SAR 1滑片P 且使每次减少相同的阻值，其中后两次电表示数分别如下表第4行、第5行所示。

求： （1）当电压表V 1示数为6.0伏时，通过定值电阻的电流； （2）当电压表V 2示数为13.5伏时，滑动变阻器的电阻值； （3）滑动变阻器每次减少的阻值ΔR P 及第3行两电表的示数。

（2017虹口第22题）4、在图10所示的电路中，电源电压保持不变。

① 若电阻R 1的阻值为15欧，电流表示数为0.2安，求电阻R 1两端的电压U 1和电阻R 1消耗的电功率P 1。

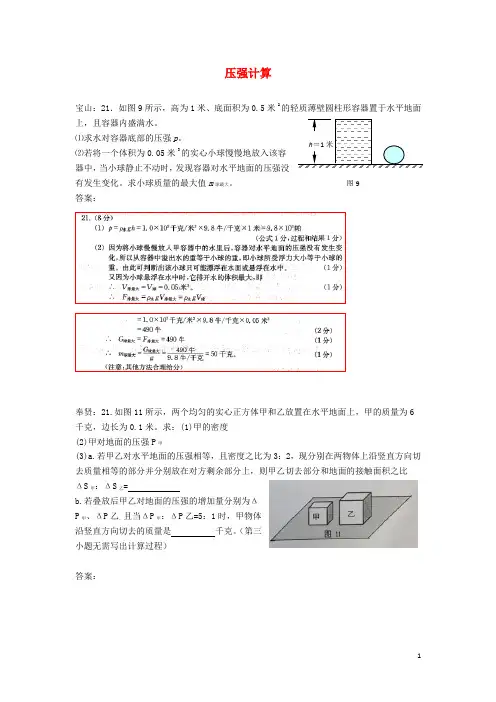

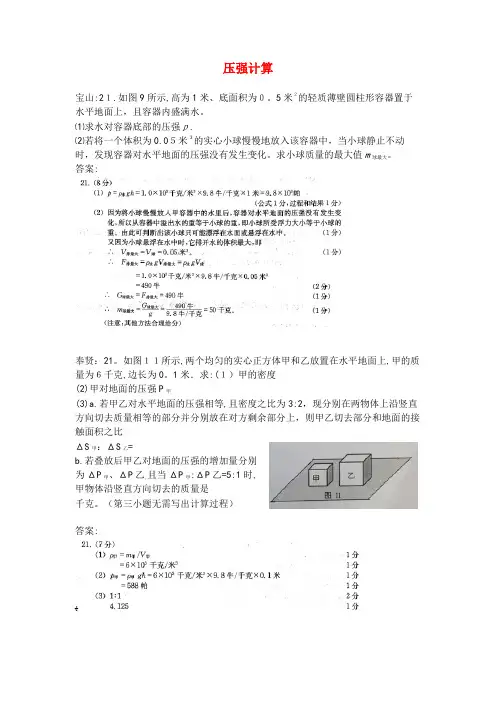

压强计算宝山:2１.如图9所示,高为1米、底面积为０。

5米２的轻质薄壁圆柱形容器置于水平地面上，且容器内盛满水。

⑴求水对容器底部的压强ｐ.⑵若将一个体积为0.0５米3的实心小球慢慢地放入该容器中，当小球静止不动时，发现容器对水平地面的压强没有发生变化。

求小球质量的最大值m球最大。

答案:奉贤：21。

如图１１所示,两个均匀的实心正方体甲和乙放置在水平地面上,甲的质量为６千克,边长为0。

1米．求:(１）甲的密度(2)甲对地面的压强P甲(3)a.若甲乙对水平地面的压强相等,且密度之比为3:2，现分别在两物体上沿竖直方向切去质量相等的部分并分别放在对方剩余部分上，则甲乙切去部分和地面的接触面积之比ΔS甲：ΔS乙=b.若叠放后甲乙对地面的压强的增加量分别为ΔP甲、ΔP乙,且当ΔP甲:ΔP乙=5:1时,甲物体沿竖直方向切去的质量是千克。

（第三小题无需写出计算过程）答案:ﻬ虹口：２2. 如图10所示,轻质薄壁圆柱形容器置于水平地面，容器盛有质量为4千克的水.①求水的体积V水;②求0。

1米深处水的压强P水;③现有质量为4千克的物体,其底面积是容器的一半.若通过两种方法增大地面受到的压强,并测出压强的变化量，如下表所示。

根据表中的信息,通过计算判断将物体放入容器时是否有水溢出,若有水溢出请求出溢出水的重力G溢水,若无水溢出请说明理由.答案：金山:２3.如图14所示，底面积为10-２米２、高为0。

4米长方体甲(ρ甲=2×103千克／米3)和底面积为210-２米2的薄壁柱形容器乙放在水平地面上。

乙容器足够高，内盛有0.1米深的水。

（1)求甲的质量m甲。

ﻬ（2)求水对乙容器底部的压强p水。

(3）现沿水平方向将长方体甲截取一定的厚度,并将截取部分竖直放入乙容器中,使得水对容器底部的压强最大，且长方体甲对地面的压强减少量最小,请求出甲对地面的压强减少量。

答案:静安：22.盛有水的薄壁圆柱形容器置于水平地面,其底面积为２×10—2米2，甲和乙是由同种金属制成、体积不同的圆柱体.若只在圆柱形容器内轻放入甲（或乙）时,甲（或乙）浸没在水中,且有水溢后，容器对桌面的压强p、水对容器底部的压强ｐ'以及溢出水的质量m,并记录在下表中。

2017年崇明区中考物理一模含答案一、选择题（每题2分，共16分）1．同一个初中生对地面产生压强最大的是（）A．平躺着B．侧躺着C．双脚站着 D．步行走着2．下列实例中，不属于利用大气压强的是（）A．脱排油烟机B．锅炉液位计C．吸盘挂钩 D．拔火罐3．学习电压时，一般我们可以通过用“水压”来加以理解，这种科学方法属于（）A．控制变量法B．等效替代法C．类比法D．比较法4．通过大量实验研究得出电流与电压之间关系的科学家是（）A．安培 B．伏特 C．欧姆 D．焦耳5．如果用水代替水银做托里拆利实验，那么玻璃管长度至少是（）A．1米B．11米C．76米D．760米6．有两个电阻阻值相同，串联后总电阻为8欧；那么这两个电阻并联后总电阻为（）A．2欧B．4欧C．8欧D．16欧7．如图所示，取4个完全相同的正方体物块，分别以甲、乙、丙三种方式叠放（均放在中央位置），在三种叠放方式中，其中底层物块上表面受到的压强分别为p甲、p乙、p丙，则p：p乙：p丙关系为（）甲A．3：1：3 B．3：2：3 C．3：3：4 D．2：1：28．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）A．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大二、填空题（第9～14题每格1分，第15题每格2分，共22分）9．一节新干电池的电压为伏；一般情况下，为了控制电灯的工作情况，需要一个电键；电灯和电风扇之间是连接的．（后两空选填“串联”或“并联”）10．物理知识在日常生活中有着广泛的应用：图1中，利用知识可以方便地估算游泳池中水的质量；“图2乳牛自动喂水器”利用的是原理；图3修筑拦河大坝时要做成上窄下宽，主要是根据的规律．（最后一格选填“固体压强”或“液体压强”）11．上海长江隧桥的开通给崇明人民带来了巨大方便．其中江底隧道最深处约在水下50米，则该处受到水的压强为帕，其表面0.1米2的面积上受到水的压力为牛；一辆汽车从隧道中驶过，它受到水的压强为帕．12．质量为1千克的木块漂浮在水中，则木块受到水的浮力为牛，浮力的方向是，若用力将木块全部摁入水中，那么它受到水的浮力将（选填“不变”、“变大”或“变小”）．13．若10秒内通过某导体横截面的电荷量为3库，导体两端的电压为6伏，则通过导体的电流为安，导体的电阻为欧；如果通过该导体的电流变大，则该导体的电阻将（选填“变大”、“不变”或“变小”）．14．学习了压强知识后，某物理兴趣小组选取一定质量的空气密封起来，改变它的温度和体积，用压强传感器测出了它的压强，记录在下表中，请根据表中的数据回答问题：（1）当该一定质量的密封空气，温度为40℃，体积为20L时，它的压强为kpa．（2）当该一定质量的密封空气，体积一定时，压强与温度的关系是：．（3）根据表中数据，可以推测：当温度为20℃，该密封空气受到挤压后体积变为10L时，它的压强约为kpa．15．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．（1）电路中的故障可能是；（2）接着，用一个完好的灯L替换电阻R1，闭合电键S，发现灯L不发光，则故障一定是．三、作图题（第16、17题各3分，第18题2分，共8分）16．在图中，重为10牛的物体静止在水平地面上，用力的图示法画出地面受到的压力．17．在图中，将电源、电流表、电压表三个元件符号填进电路的空缺处，要求电键S闭合后，电路能正常工作．18．在图示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：①电压表测小灯两端电压；②闭合电键S，向左端移动滑动变阻器的滑片P，小灯变亮．四、计算题（第19、20题4分，第21题9分，第22题9分，共26分）19．体积为1×10﹣4米3的金属块浸没在水中．求：（1）该金属块排开水的体积V水；（2）该金属块受到的浮力F浮．20．某电路要求保持1安的稳定电流．现有一个灯丝电阻为10欧的小灯，正常工作电流为0.6安，问如何设计电路才能使小灯正常工作？21．在如图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S，电流表示数为0.2A．求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．22．如图所示，柱形容器A和均匀柱体B置于水平地面上，A中盛有质量为5千克的水，B 受到的重力为200牛，B的底面积为5×10﹣2米2．（1）求A中水的体积V水；（2）求B对水平地面的压强p B；（3）现沿水平方向在圆柱体B上截去一定的厚度，B剩余部分的高度与容器A中水的深度之比h：h水为2：5，且B剩余部分对水平地面的压强大于水对容器A底部的压强，求B的密度ρB的范围．五、实验题（每格1分，共18分）23．测定某导体最基本的方法叫做是伏安法；其实验原理是根据；实验时所用的两个电表在接入电路时应注意：①选择适当的、②正确连接．24．在“验证阿基米德原理”的实验中，小明填写的实验报告（部分）如下，请完成空格处的内容．实验名称：验证阿基米德原理实验目的：通过实验定量研究：浸没在液体中的物体受到的浮力与它排开液体的之间的大小关系．实验器材：，量筒，金属块，细线，水．实验：1．测量并记下金属块受到的重力G．2．在量筒中倒入适量的水，记下水面的示数V1．3．将金属块，记下此时量筒中水面的示数V2．…25．如图所示，是用压强计探究内部压强的情境（1）把探头放入水中，通过观察U型管两边液面的高度差来判断探头处水的压强的大小，高度差越大，水的压强（选填“越大”或“越小”）；（2）比较甲图、乙图和丙图，可以得到：在同一深度，液体内部向各个方向的压强；（3）在乙图中把探头慢慢下移，可以观察到U型管两边液体的高度差增大，从而得到：在同一种液体里，液体的压强随的增加而增大；（4）在乙图中，若只将烧杯中的水换成盐水，其他条件不变，则可以观察到U型管两边液体的．26．某物理兴趣小组学生在学习了电学知识以后，做了一项科学探究．即探究“苹果电池的电压大小U与电极插入苹果的深度h的关系”．在苹果中插入铜片和锌片，就能自制成为一个苹果电池，铜片是电池的正电极，锌片是负电极．那么，苹果电池的电压大小与电极插入苹果的深度有怎样的关系呢？该实验小组用如图1所示的实验器材对该问题进行探究．（1）实验时，应保持其它条件不变，只改变；（2）小组同学测得的实验数据如表，当深度为5cm时，电压表示数如图2所示，请将电压值填入下表的空格中；（3）分析表格中的数据，你能得到的实验结论是：；（4）科学猜想：苹果电池的电压大小还可能与有关；（5）如果实验前不知道苹果电池的正负极，可以使用（填一种实验器材）来判断；（6）如果把图1中实物图用导线连接成电路图，该电路属于（选填“串联电路”、“并联电路”、“最简单电路”或“检测电路”）．2017年上海市崇明县中考物理一模试卷参考答案与试题解析一、选择题（每题2分，共16分）1．同一个初中生对地面产生压强最大的是（）A．平躺着B．侧躺着C．双脚站着 D．步行走着【考点】压强大小比较．【分析】初中生对地面的压力和自身的重力相等，根据p=可知，受力面积最小时，对地面产生的压强最大．【解答】解：因水平面上物体的压力和自身的重力相等，所以，同一个初中生对地面的压力不变，由选项可知，步行走着时受力面积最小，由p=可知，对地面产生的压强最大．故选D．2．下列实例中，不属于利用大气压强的是（）A．脱排油烟机B．锅炉液位计C．吸盘挂钩 D．拔火罐【考点】大气压的综合应用．【分析】大气压的应用大多是利用内外的气压差，所以要判断是否是大气压的应用，要注意有没有形成这个“气压差”．【解答】解：A、抽油烟机在工作时，由于转动的扇叶处气体的流速大，压强小，从而在周围大气压的作用下将油烟压向扇口排出，属于利用大气压强，故A不符合题意；B、用液位计观察锅炉内水位的高度，是应用了连通器的原理．不属于利用大气压强，故B 符合题意；C、塑料吸盘要固定在墙壁上，需要先用力挤压塑料吸盘，把盘内的空气挤出，然后吸盘就被外界的大气压紧压在了墙壁上．属于利用大气压强，故C不符合题意．D、拔火罐时，是先把拔火罐内的空气挤出，在外界大气压的作用下，拔火罐被压在皮肤上．属于利用大气压强，故D不符合题意．故选B．3．学习电压时，一般我们可以通过用“水压”来加以理解，这种科学方法属于（）A．控制变量法B．等效替代法C．类比法D．比较法【考点】物理学方法．【分析】①物理学或生物学中对于多因素（多变量）的问题，常常采用控制因素（变量）的方法，把多因素的问题变成多个单因素的问题，而只改变其中的某一个因素，从而研究这个因素对事物影响，分别加以研究，最后再综合解决，这种方法叫控制变量法；②等效替代法是在保证某种效果（特性和关系）相同的前提下，将实际的、复杂的物理问题和物理过程转化为等效的、简单的、易于研究的物理问题和物理过程来研究和处理的方法；③类比法也叫“比较类推法”，是指由一类事物所具有的某种属性，可以推测与其类似的事物也应具有这种属性的推理方法；④比较法是认识事物间的相异点和相同点的逻辑方法，比较分析（辨）常相伴而行．它们是科学发现的基本逻辑方法．【解答】解：电压比较抽象，不容易观察；水流产生的压强直观性强，可以直观感受．用水压的作用说明电压的作用，采用的是类比法．故选C．4．通过大量实验研究得出电流与电压之间关系的科学家是（）A．安培 B．伏特 C．欧姆 D．焦耳【考点】物理常识．【分析】通过导体的电流与导体两端电压成正比，与导体的电阻成反比，这一规律最早由德国科学家欧姆总结得出，这就是著名的欧姆定律．【解答】解：A、安培最早发现通电导体周围磁场方向与电流方向的关系．不符合题意；B、伏特最早研制出了液体电池．不符合题意；C、通过导体的电流与导体两端电压成正比，与导体的电阻成反比，这一规律最早由德国科学家欧姆总结得出，这就是著名的欧姆定律．符合题意；D、焦耳最早发现电流产生热量的影响因素．不符合题意．故选C．5．如果用水代替水银做托里拆利实验，那么玻璃管长度至少是（）A．1米B．11米C．76米D．760米【考点】大气压强的存在；液体压强计算公式的应用．【分析】利用液体压强公式P0=ρ水gh求大气压能支持的水柱的高．【解答】解：由P=ρgh得：h===10m．故如果用水代替水银做托里拆利实验，那么玻璃管长度至少是11米．故选：B．6．有两个电阻阻值相同，串联后总电阻为8欧；那么这两个电阻并联后总电阻为（）A．2欧B．4欧C．8欧D．16欧【考点】电阻的串联；电阻的并联．【分析】根据电阻的串并联进行求解，即串联电路的总电阻等于各分电阻之和，并联电路总电阻的倒数等于各分电阻到数值和．【解答】解：n个阻值相同的电阻R串联后的总电阻R串=nR，由题意知，两个相同电阻串联的总电阻R串=8Ω，所以每个电阻的阻值R=R串=×8Ω=4Ω，n个阻值相同的电阻R并联后的总电阻R并=R；因此它们并联后的总电阻R并=R=×4Ω=2Ω．故选A．7．如图所示，取4个完全相同的正方体物块，分别以甲、乙、丙三种方式叠放（均放在中央位置），在三种叠放方式中，其中底层物块上表面受到的压强分别为p甲、p乙、p丙，则p：p乙：p丙关系为（）甲A．3：1：3 B．3：2：3 C．3：3：4 D．2：1：2【考点】压强的大小及其计算．【分析】水平面上物体的压力和自身的重力相等，由图可知甲、乙、丙三者的受力面积关系，根据p=求出三者的压强之比．【解答】解：因水平面上物体的压力和自身的重力相等，所以，分别以甲、乙、丙三种方式叠放时对地面的压强相等，由图可知，S甲：S乙：S丙=1：2：1，由p=可得，三者的压强之比：p甲：p乙：p丙=：： =：： =2：1：2．故选D．8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）A．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大【考点】电路的动态分析．【分析】当电键S1、S2同时闭合时，电路为R1的简单电路，电压表无示数，两电流表均测通过R1的电流，当电键S1、S2均闭合时，R1与R2并联，电压表测电源的电压，电流表A测干路电流，电流表A1测R1支路的电流；根据电源的电压可知电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知通过R1电流的变化，根据并联电路的电流特点可知干路电流的变化，然后判断选项得出答案．【解答】解：当电键S1、S2断开时，电路为R1的简单电路，电压表无示数，两电流表均测通过R1的电流，当电键S1、S2均闭合时，R1与R2并联，电压表测电源的电压，电流表A测干路电流，电流表A1测R1支路的电流；A、电压表V的示数变大，故A错误；B、因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，即电流表A1的示数不变，故B错误；C、因为电压表V的示数变大，电流表A1的示数不变，故电压表V示数与电流表A1示数的比值变大，故C错误；D、因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表A的示数变大，故电压表V示数与电流表A示数的乘积变大，故D正确．故选D．二、填空题（第9～14题每格1分，第15题每格2分，共22分）9．一节新干电池的电压为 1.5 伏；一般情况下，为了控制电灯的工作情况，需要串联一个电键；电灯和电风扇之间是并联连接的．（后两空选填“串联”或“并联”）【考点】电压；串联电路和并联电路的辨别．【分析】干电池的电压是1.5V；电键与它控制的用电器是串联的；家庭电路中，各用电器互不影响，能独立工作，它们是并联的．【解答】解：一节新干电池的电压为1.5伏，电灯泡与电键是串联连接的，在家庭电路中，电灯和电风扇之间是并联连接的．故答案为：1.5；串联；并联．10．物理知识在日常生活中有着广泛的应用：图1中，利用密度知识可以方便地估算游泳池中水的质量；“图2乳牛自动喂水器”利用的是连通器原理；图3修筑拦河大坝时要做成上窄下宽，主要是根据液体压强的规律．（最后一格选填“固体压强”或“液体压强”）【考点】密度的应用与物质鉴别；液体的压强的特点；连通器原理．【分析】（1）要估算游泳池中水的质量，需估测出游泳池的容积，利用密度公式m=ρV可求游泳池中水的质量；（2）上端开口，下部连通的容器称为连通器，注入同一种液体，在液体不流动时连通器内各容器的液面总是保持在同一水平面上，这就是连通器的原理；（3）液体压强随深度的增加而增大，为了让拦河坝承受更大的水的压强，修成“上窄下宽”的形状；【解答】解：（1）要估算游泳池中水的质量，需估测出游泳池的容积，利用密度公式m=ρV可求游泳池中水的质量，因此利用的是密度知识；（2）乳牛自动喂水器的结构符合上端开口、下部连通的容器，属于连通器，利用的是连通器原理；（3）拦河大坝之所以修成“上窄下宽”的形状，是因为液体内部压强随着深度的增加而增大，越往下面，液体内部压强越大，所以修成这种形状，河坝不易被冲垮．故答案为：密度；连通器；液体压强．11．上海长江隧桥的开通给崇明人民带来了巨大方便．其中江底隧道最深处约在水下50米，则该处受到水的压强为 4.9×105帕，其表面0.1米2的面积上受到水的压力为 4.9×104牛；一辆汽车从隧道中驶过，它受到水的压强为0 帕．【考点】液体的压强的计算．【分析】（1）知道水的深度，根据p=ρgh求出该处受到水的压强，根据F=pS求出其表面0.1米2的面积上受到水的压力；（2）液体压强产生的原因是因为液体受到重力作用，并且有流动性．【解答】解：江底隧道最深处受到水的压强：p=ρgh=1.0×103kg/m3×9.8N/kg×50m=4.9×105Pa，由p=可得，其表面0.1米2的面积上受到水的压力：F=pS=4.9×105Pa×0.1m2=4.9×104N；隧道内没有水，汽车从隧道中驶过时不会受到水的压强．故答案为：4.9×105；4.9×104；0．12．质量为1千克的木块漂浮在水中，则木块受到水的浮力为9.8 牛，浮力的方向是竖直向上，若用力将木块全部摁入水中，那么它受到水的浮力将变大（选填“不变”、“变大”或“变小”）．【考点】阿基米德原理；物体的浮沉条件及其应用．【分析】（1）知道木块漂浮，利用物体的漂浮条件求木块受到的浮力，浮力方向是竖直向上的；（2）将木块全部摁入水中，物体排开水的体积变大，利用阿基米德原理的推导公式F浮=ρ液gV排判断木块所受浮力的大小变化．【解答】解：（1）因为木块漂浮在水中，所以木块受到水的浮力：F浮=G=mg=1kg×9.8N/kg=9.8N，浮力方向是竖直向上的；（2）将木块全部摁入水中，物体排开水的体积变大，水的密度不变，根据F浮=ρ水gV排，可知木块受到水的浮力将变大．故答案为：9.8；竖直向上；变大．13．若10秒内通过某导体横截面的电荷量为3库，导体两端的电压为6伏，则通过导体的电流为0.3 安，导体的电阻为20 欧；如果通过该导体的电流变大，则该导体的电阻将不变（选填“变大”、“不变”或“变小”）．【考点】电量及其计算；欧姆定律的应用．【分析】由I=计算通过导体的电流，由I=计算导体的电阻；导体的电阻只与导体的材料、长度、横截积和温度有关．【解答】解：10s内通过某导体横截面的电荷量为3C，所以通过导体的电流：I===0.3A，由I=可得导体的电阻：R===20Ω；因为导体的电阻是导体本身的一种性质，与导体的电压和电流无关，所以如果通过该导体的电流变大，则该导体的电阻不变．故答案为：0.3；20；不变．14．学习了压强知识后，某物理兴趣小组选取一定质量的空气密封起来，改变它的温度和体积，用压强传感器测出了它的压强，记录在下表中，请根据表中的数据回答问题：（1）当该一定质量的密封空气，温度为40℃，体积为20L时，它的压强为128 kpa．（2）当该一定质量的密封空气，体积一定时，压强与温度的关系是：温度越高，压强越大．（3）根据表中数据，可以推测：当温度为20℃，该密封空气受到挤压后体积变为10L时，它的压强约为240 kpa．【考点】气体压强跟体积的关系．【分析】（1）由表中数据分析得出结论；（2）根据表格，分析气体温度与气体压强的关系；（3）根据气体体积与气体压强的关系解答．【解答】解：（1）由表中的数据可知当该一定质量的密封空气，温度为40℃，体积为20L 时，它的压强为128kpa．（2）由表知：当该一定质量的密封空气，体积一定时，压强与温度的关系是：温度越高，压强越大；（3）由表可知：气体体积和气体压强的乘积为定值，即在温度不变的情况下，气体压强与气体体积成反比；由当温度为20℃，20L为120Kpa知，当该密封空气受到挤压后体积变为10L时，它的压强约为240KPa．故答案为：（1）128；（2）温度越高，压强越大；（3）240．15．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．（1）电路中的故障可能是R2开路或R2短路；（2）接着，用一个完好的灯L替换电阻R1，闭合电键S，发现灯L不发光，则故障一定是R2开路．【考点】电流表、电压表在判断电路故障中的应用．【分析】已知电阻R1、滑动变阻器R2中仅有一个出现了故障，分别列举可能出现的4种情况：电阻R1开路；电阻R1短路；滑动变阻器开路；滑动变阻器短路，所发生的现象与题目对比，符合的即为可能出现的故障．【解答】解：（1）若电阻R2开路，两个电压表的正负接线柱通过变阻器、导线接在电源正负极上，电压表有示数；电压表的电阻无限大，使得电路中的电流为0，电流表无示数，两个表有示数；若电阻R2短路，电压表V1无示数；电压表V通过导线接在电源上，电流表测量通过变阻器的电流，二者都有示数，两个表有示数；若R1开路，电压表V1无示数数，电流表无示数；电压表V的正负接线柱通过导线接在电源正负极上，电压表有示数，只有一个表有示数；若R1短路，两个电压表测量的都电源的电压，都有示数；电流表测量的是通过电阻R1的电流，也有示数，三个表都有示数；综上，电路中的故障可能是电阻R2开路或若电阻R2短路；（2）接着，用一个完好的灯L替换电阻R1，闭合电键S，发现灯L不发光，则故障一定是电阻R2开路．故答案为：（1）R2开路或R2短路；（2）R2短路．三、作图题（第16、17题各3分，第18题2分，共8分）16．在图中，重为10牛的物体静止在水平地面上，用力的图示法画出地面受到的压力．【考点】压力及重力与压力的区别．【分析】画力的图示要先分析力的大小，方向和作用点，再确定标度，按照力的图示要求画出这个力．【解答】解：压力的大小等于重力，为10N，方向垂直于接触面向下，作用点在接触面上．如图所示：17．在图中，将电源、电流表、电压表三个元件符号填进电路的空缺处，要求电键S闭合后，电路能正常工作．【考点】电路图及元件符号．【分析】由于图中有滑动变阻器，则应将滑动变阻器与灯泡串联达到改变灯泡亮度的目的，然后根据电流表相当于导线，电压表相当于开路的特点判断电表的连接．【解答】解：根据串联特点可知，滑动变阻器与灯泡应是串联连接，则左边或右边的空缺处应是电源和电流表，中间的空缺处应是相当于开路的电压表，故答案如下：18．在图示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：①电压表测小灯两端电压；②闭合电键S，向左端移动滑动变阻器的滑片P，小灯变亮．【考点】实物的电路连接．【分析】分析清楚电路结构，明确各电路元件的连接方式，根据串联电路特点，按题目要求确定滑动变阻器的接法，然后完成电路图连接．【解答】解：闭合开关S，向左端移动滑动变阻器的滑片P，小灯泡变亮，说明滑动变阻器接入电路的阻值变小，故将左下接线柱与灯泡的右接线柱相连；将电压表的负接线柱与灯泡的左接线柱相连，如下图所示：四、计算题（第19、20题4分，第21题9分，第22题9分，共26分）19．体积为1×10﹣4米3的金属块浸没在水中．求：（1）该金属块排开水的体积V水；（2）该金属块受到的浮力F浮．【考点】阿基米德原理；浮力大小的计算．【分析】（1）物体浸没时排开水的体积与物体体积相等；（2）由阿基米德原理计算金属块受到的浮力．【解答】解：（1）因为金属块浸没在水中，所以金属块排开水的体积：V排=V物=1×10﹣4m3；（2）由阿基米德原理可得，金属块受到的浮力F浮=ρ液gV排=1.0×103kg/m3×10N/kg×1×10﹣4m3=1N．答：（1）该金属块排开水的体积为1×10﹣4m3；（2）该金属块受到的浮力为1N．20．某电路要求保持1安的稳定电流．现有一个灯丝电阻为10欧的小灯，正常工作电流为0.6安，问如何设计电路才能使小灯正常工作？【考点】欧姆定律的应用；并联电路的电流规律；并联电路的电压规律．【分析】根据并联分流的知识，应并联一个电阻，由欧姆定律求出灯正常工作时的电压，根据并联电路电流的规律求出并联的电阻分得的电流，由欧姆定律求并联的电阻大小．【解答】解：某电路要求保持1安的稳定电流．现有一个灯丝电阻为10欧的小灯，正常工作电流为0.6安，根据并联分流的知识，应并联一个电阻R2分去多余的电流，根据欧姆定律，灯正常工作时的电压，U灯=I1R1=0.6A×10Ω=6V；根据并联电路电流的规律，通过R2的电流I2=I﹣I1=1A﹣0.6A=0.4A，所以并联的电阻R2==15Ω．答：将一个 15Ω的电阻与灯并联能使小灯正常工作．21．在如图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S，电流表示数为0.2A．求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．。

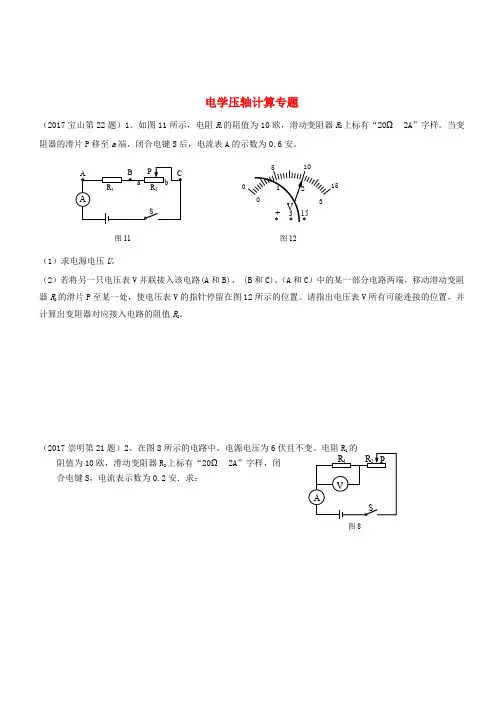

电学压轴计算专题（2017宝山第22题）1．如图11所示，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样。

当变阻器的滑片P 移至a 端，闭合电键S 后，电流表A 的示数为0.6安。

（1）求电源电压U 。

（2）若将另一只电压表V 并联接入该电路(A 和B)、 (B 和C)、（A 和C ）中的某一部分电路两端，移动滑动变阻器R 2的滑片P 至某一处，使电压表V 的指针停留在图12所示的位置。

请指出电压表V 所有可能连接的位置，并计算出变阻器对应接入电路的阻值R 2。

（2017崇明第21题）2、在图8所示的电路中，电源电压为6阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样，闭合电键S ，电流表示数为0.2安．求： （1）电压表的示数；（2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某位置时，发现某个电表已达满刻度，求此时电压表和电流表的示数．（2017奉贤第22题）3、如图14所示，电源电压为18伏且不变，定值电阻R 0为5欧，将两个电压表V 1图11图8R和V 2分别并联接在电路的适当位置。

闭合电键记下此时两表的示数，如下表第2行所示。

然后向左移动变阻器滑片P 且使每次减少相同的阻值，其中后两次电表示数分别如下表第4行、第5行所示。

求： （1）当电压表V 1示数为6.0伏时，通过定值电阻的电流； （2）当电压表V 2示数为13.5伏时，滑动变阻器的电阻值； （3）滑动变阻器每次减少的阻值ΔR P 及第3行两电表的示数。

（2017虹口第22题）4、在图10所示的电路中，电源电压保持不变。

① 若电阻R 1的阻值为15欧，电流表示数为0.2安，求电阻R 1两端的电压U 1和电阻R 1消耗的电功率P 1。

② 若电阻R 1的阻值未知，向右移动滑动变阻器R 2的滑片P ，每次移动时均使变阻器R 2接入电路的阻值增加10欧，电流表A 的示数分别如上表所示，求电源电压U 和R 2为（R 0＋20欧）时电流表A 的示数。

表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。

如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。

他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。

①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。

②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。

`上海市各区县2017 届初三物理试题表格归纳专题分类精编一、力学数据表格分析1、（ 2017 虹口区第25 题）小赵和小王讨论盛有液体的容器在放入物体前、后容器底部所受液体压强的增加量 p 液与哪些因素有关，他们的猜想不同。

①小赵猜想： p 液与放入圆柱体的质量 m 物、体积 V 物有关，于是他将不同的圆柱体分别浸没在某种液体中，测得相应的p 液，并将数据记录在表一中。

表一实验序号12345m 物（千克） 2. 0 2. 4 2. 8 2. 8 2. 8V 物（米3） 1. 0× 10 3 1. 0×10 3 1. 0× 10 3 1. 2×10 3 1. 5× 10 3p 液（帕）250250250300375分析比较实验数据，可得： p 液与 m 物（ 9）， p 液与 V 物（ 10）。

(均选填“有关”或“无关” )② 小王对小赵的猜想提出质疑：p 液一定与圆柱体的体积有关吗？为了进行验证，他选用不同物体，将物体部分浸入液体中，测得物体浸入液体的体积V 浸以及 V 物、 p 液，并记录在表二中。

表二实验序号67 V 物（米3）0.8× 10 3 1.0×10 V 浸（米3）0.2× 10 30.4×10 p 液（帕）501008931.2× 10 3 1.0×1030.6× 10 30.5×10150125103 1.0× 10 330.6× 10 3150分析比较实验序号（11）（ 12）的（选填“正确”或“错误”）；分析比_________，可知小王的质疑是较实验序号7 与 9 与 10，可得：将一物体浸入同种液体中，（ 13）。

2、（ 2017 静安区第25 题）小明同学通过实验研究浸在液体中的物体对容器底部所受液体压强变化的影响。

首先，他将一个圆柱体放入足够深的水槽中，圆柱体浮在水面上，并利用仪器测得水槽底部所受水的压强，实验初始状态时水槽底部所受水的压强为3000.00 帕。

压强计算宝山：21．如图9所示，高为1米、底面积为0.5米2的轻质薄壁圆柱形容器置于水平地面上，且容器内盛满水。

⑴求水对容器底部的压强p 。

⑵若将一个体积为0.05米3的实心小球慢慢地放入该容器中，当小球静止不动时，发现容器对水平地面的压强没有发生变化。

求小球质量的最大值m 球最大。

答案：奉贤：21.如图11所示，两个均匀的实心正方体甲和乙放置在水平地面上，甲的质量为6千克，边长为0.1米。

求：(1)甲的密度 (2)甲对地面的压强P 甲(3)a.若甲乙对水平地面的压强相等，且密度之比为3：2，现分别在两物体上沿竖直方向切去质量相等的部分并分别放在对方剩余部分上，则甲乙切去部分和地面的接触面积之比 ΔS 甲：ΔS 乙=b.若叠放后甲乙对地面的压强的增加量分别为ΔP 甲、ΔP 乙，且当ΔP 甲：ΔP 乙=5：1时，甲物体沿竖直方向切去的质量是 千克。

（第三小题无需写出计算过程） 答案：图9h ＝1米甲 乙图14虹口：22. 如图10所示，轻质薄壁圆柱形容器置于水平地面，容器盛有质量为4千克的水. ①求水的体积V 水；②求0.1米深处水的压强P 水；③现有质量为4千克的物体，其底面积是容器的一半。

若通过两种方法增大地面受到的压强，并测出压强的变化量，如下表所示.根据表中的信息，通过计算判断将物体放入容器时是否有水溢出，若有水溢出请求出溢出水的重力G 溢水，若无水溢出请说明理由. 答案：金山：23．如图14所示，底面积为102米2、高为0.4米长方体甲（ρ甲＝2×103千克/米3）和底面积为2102米2的薄壁柱形容器乙放在水平地面上。

乙容器足够高，内盛有0.1米深的水。

（1）求甲的质量m 甲。

（2）求水对乙容器底部的压强p 水。

（3）现沿水平方向将长方体甲截取一定的厚度，并将截取部分竖直放入乙容器中，使得水对容器底部的压强最大，且长方体甲对地面的压强减少量最小，请求出甲对地面的压强减少量。

表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。

如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。

他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。

①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。

②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。

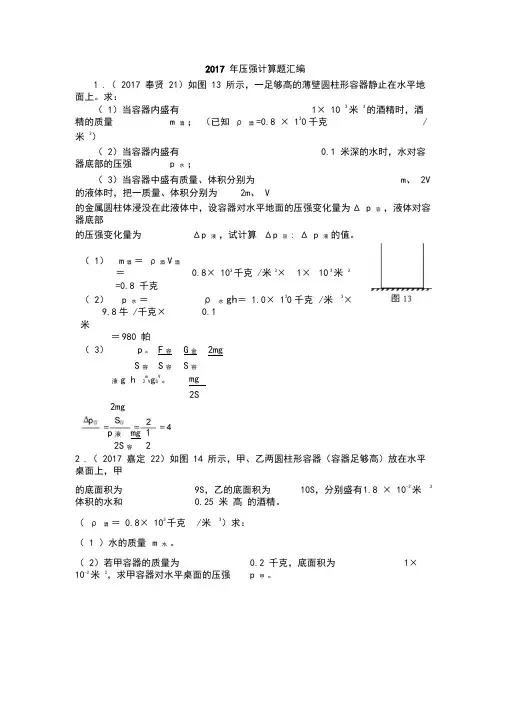

2017 年压强计算题汇编1.（ 2017 奉贤 21）如图 13 所示，一足够高的薄壁圆柱形容器静止在水平地面上。

求：（ 1）当容器内盛有1× 10 3米3的酒精时，酒精的质量m 酒；（已知ρ 酒=0.8 × 130千克/ 米3）（ 2）当容器内盛有0.1 米深的水时，水对容器底部的压强p 水；（ 3）当容器中盛有质量、体积分别为m、2V 的液体时，把一质量、体积分别为2m、V的金属圆柱体浸没在此液体中，设容器对水平地面的压强变化量为Δ p 容，液体对容器底部的压强变化量为Δp 液，试计算Δp 容: Δ p 液的值。

（ 1）m酒＝ρ酒V酒＝0.8× 103千克 /米3×1×10 3米3=0.8 千克（ 2）p 水＝ρ 水gh＝ 1.0× 130千克 /米3×9.8牛 /千克×0.1米＝980 帕（ 3）p容F容G金2mgS容S容S容液g h 2m V g S V容mg2S2mgp液mg 12S容 22.（ 2017 嘉定 22）如图 14 所示，甲、乙两圆柱形容器（容器足够高）放在水平桌面上，甲的底面积为9S，乙的底面积为10S，分别盛有1.8 × 10-3米3体积的水和0.25 米高的酒精。

（ρ 酒＝ 0.8× 103千克/米3）求：（ 1 ）水的质量m 水。

（ 2）若甲容器的质量为0.2 千克，底面积为1× 10-2米2，求甲容器对水平桌面的压强p 甲。

3 3） 若水和酒精对甲、 乙容器底部的压强相等，为了使甲、 乙容器底部受到的水和酒精的压力相等，以下方法可行的是 （选填 Δ h 。

1） m 水 ＝ ρ 水 V 3＝ 1× 103千 2） F 甲 ＝ G 水 +G 甲＝（ 1.8 千克 +0.2 千克）× 9.8 牛 /千克 ＝ 19.6 牛 p 甲 ＝ F 甲 /S 甲＝ 19.6 牛 /（ 1× 10-2米 2）＝1.96 × 130帕 3） B ；p 水＝ p 酒ρ 水 gh 水 ＝ ρ 酒 gh 酒1 × 130千克/米 3 h 水 ＝ 0.8 × 13 0千克 /米 3 × 0.25 米h 水 ＝ 0.2米’’ρ 水gh 水 S 水 ＝ ρ 酒 gh 酒 S 酒ρ 水 g （ h 水 +△ h ） 9S ＝ ρ 酒 g （ h 酒 +△ h ） 10S 1 × 130千克/米3（ 0.2 米 +△ h ） ×9 ＝ 0.8 × 130千克 /米 3（ 0.25 米 +△ h ） × 10 △ h ＝ 0.2 米1 分A ”、 “B ”或“C ”） 。

电学压轴计算专题（2017宝山第22题）1．如图11所示，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样。

当变阻器的滑片P 移至a 端，闭合电键S 后，电流表A 的示数为0.6安。

（1）求电源电压U 。

（2）若将另一只电压表V 并联接入该电路(A 和B)、 (B 和C)、（A 和C ）中的某一部分电路两端，移动滑动变阻器R 2的滑片P 至某一处，使电压表V 的指针停留在图12所示的位置。

请指出电压表V 所有可能连接的位置，并计算出变阻器对应接入电路的阻值R 2。

（2017崇明第21题）2、在图8所示的电路中，电源电压为6伏且不变。

电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样，闭合电键S ，电流表示数为0.2安．求：图11R 1R 2 a P SbACB A图12V5 10 0123+ 3 15VAP SR 1 R 2 图8（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某位置时，发现某个电表已达满刻度，求此时电压表和电流表的示数．（2017奉贤第22题）3、如图14所示，电源电压为18伏且不变，定值电阻R0为5欧，将两个电压表V1和V2分别并联接在电路的适当位置。

闭合电键记下此时两表的示数，如下表第2行所示。

然后向左移动变阻器滑片P 且使每次减少相同的阻值，其中后两次电表示数分别如下表第4行、第5行所示。

求：（1）当电压表V1示数为6.0伏时，通过定值电阻的电流；（2）当电压表V2示数为13.5伏时，滑动变阻器的电阻值；（3）滑动变阻器每次减少的阻值ΔR P及第3行两电表的示数。

图13 （a ） （b ）P R 2SAR（2017虹口第22题）4、在图10所示的电路中，电源电压保持不变。

① 若电阻R 1的阻值为15欧，电流表示数为0.2安，求电阻R 1两端的电压U 1和电阻R 1消耗的电功率P 1。

② 若电阻R 1的阻值未知，向右移动滑动变阻器R 2的滑片P ，每次移动时均使变阻器R 2接入电路的阻值增加10欧，电流表A 的示数分别如上表所示，求电源电压U 和R 2为（R 0＋20欧）时电流表A 的示数。

上海市各区县2017届初三物理试题压强选择专题汇编一、固体压强（2017黄浦第6题）1.实心均匀正方体静止在水平面上。

若其在右侧，按图1所示方式，沿竖直方向截去一部分后，则其质量、密度、对水平面的压力和压强四个物理量中，不变的有（ ）A.一个B.两个C.三个D.四个（2017崇明第7题） 2．如图1所示，取4个完全相同的正方体物块，分别以甲、乙、丙三种方式叠放（均放在中央位置），在三种叠放方式中，其中底层物块上表面受到的压强分别为p 甲、p 乙、p 丙，则::p p p 甲乙丙关系为 （ ） A ．3︰1︰3 B ．3︰2︰3 C ．3︰3︰4 D ．2︰1︰2（2017奉贤第8题）3．如图4所示，甲、乙两实心均匀正方体分别放置在同一水平桌面上，它们对桌面的压强相等，现分别在两个正方体的上部沿水平方向切去一部分，以下判断正确的是 （ ）A ．若剩余的高度相等，则甲被切去的质量一定多B ．若剩余的质量相等，则甲被切去的厚度可能多C ．若切去的高度相等，则甲被切去的质量可能多D ．若切去的质量相等，则甲被切去的厚度一定多（2017虹口第8题）4．甲、乙两个实心正方体物块放在相同的海绵上，海绵的凹陷程度如图2（a ）所示。

若将它们沿水平方向切去相同厚度，剩余部分仍放在相同的海绵上，则图2（b ）中正确的是（ ）甲 乙 甲 乙 甲 乙 甲 乙 甲 乙图2 （a ）（b ） ABC D图1图4甲乙图4甲乙（2017长宁、金山第10题）5．实心均匀正方体甲和乙放置在水平地面上，甲的边长小于乙的边长，甲、乙各自对水平地面的压强相等。

现分别将甲、乙两物体沿竖直方向切去相等质量，并将切入部分放在放在对方剩余部分的上方，此时甲、乙对地面的压强分别为p 甲′和p 乙′，则p 甲′：p 乙′A ．一定大于1B ．一定小于1C ．可能等于1D ．可能小于1（2017嘉定第8题） 6．如图4所示，实心均匀正方体甲、乙分别放在水平地面上，它们对地面的压强相等。

表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。

如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。

他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。

①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。

②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。

表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。

如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。

他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。

①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。

②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。

③小徐分析比较实验序号1、2、3、4（或6、7、8、9）F 桌变化量与F 浮变化量的关系后得出初步结论： （16） 。

图18实验序号 F （N ） F 浮（N ） F 桌（N ） 1 20 10 60实验序号 F （N ） F 浮（N ） F 桌（6 30 10 60表一 物体甲的重为30N 表二 物体乙的重为40N闵行：29、某兴趣小组在研究液体内部压强规律时，所用实验器材有：长为 0.2 米的吸管（底部用蜡封）、 电子天平、酒精（ ρ=800千克/米3）、水、未知液体、刻度尺、细沙、柱状容器等。

压强计算宝山：21．如图9所示，高为1米、底面积为0.5米2的轻质薄壁圆柱形容器置于水平地面上，且容器内盛满水。

⑴求水对容器底部的压强p 。

⑵若将一个体积为0.05米3的实心小球慢慢地放入该容器中，当小球静止不动时，发现容器对水平地面的压强没有发生变化。

求小球质量的最大值m 球最大。

答案：奉贤：21.如图11所示，两个均匀的实心正方体甲和乙放置在水平地面上，甲的质量为6千克，边长为0.1米。

求：(1)甲的密度 (2)甲对地面的压强P 甲(3)a.若甲乙对水平地面的压强相等，且密度之比为3：2，现分别在两物体上沿竖直方向切去质量相等的部分并分别放在对方剩余部分上，则甲乙切去部分和地面的接触面积之比 ΔS 甲：ΔS 乙=b.若叠放后甲乙对地面的压强的增加量分别为ΔP 甲、ΔP 乙，且当ΔP 甲：ΔP 乙=5：1时，甲物体小题无需写出计算过程） 答案：虹口：22. 如图10所示，轻质薄壁圆柱形容器置于水平地面，容器盛有质量为4千克的水. ①求水的体积V 水；图9②求0.1米深处水的压强P 水；③现有质量为4千克的物体，其底面积是容器的一半。

若通过两种方法增大地面受到的压强，并测出压强的变化量，如下表所示.根据表中的信息，通过计算判断将物体放入容器时是否有水溢出，若有水溢出请求出溢出水的重力G 溢水，若无水溢出请说明理由. 答案：金山：23．如图14所示，底面积为10 2米2、高为0.4米长方体甲（ρ甲＝2×103千克/米3）和底面积为2 10 2米2的薄壁柱形容器乙放在水平地面上。

乙容器足够高，内盛有0.1米深的水。

（1）求甲的质量m 甲。

（2）求水对乙容器底部的压强p 水。

（3）现沿水平方向将长方体甲截取一定的厚度，并将截取部分竖直放入乙容器中，使得水对容器底部的压强最大，且长方体甲对地面的压强减少量最小，请求出甲对地面的压强减少量。

答案：水平地面，其底面积为2×10-2米2，甲和乙是由同种金属制成、体积不同的圆柱体。

压强计算宝山：21．如图9所示，高为1米、底面积为0.5米2的轻质薄壁圆柱形容器置于水平地面上，且容器内盛满水。

⑴求水对容器底部的压强p 。

⑵若将一个体积为0.05米3的实心小球慢慢地放入该容器中，当小球静止不动时，发现容器对水平地面的压强没有发生变化。

求小球质量的最大值m 球最大。

答案：奉贤：21.如图11所示，两个均匀的实心正方体甲和乙放置在水平地面上，甲的质量为6千克，边长为0.1米。

求：(1)甲的密度 (2)甲对地面的压强P 甲(3)a.若甲乙对水平地面的压强相等，且密度之比为3：2，现分别在两物体上沿竖直方向切去质量相等的部分并分别放在对方剩余部分上，则甲乙切去部分和地面的接触面积之比b.若叠放后甲乙对地面的压强的增加量分别为ΔP 甲、ΔP 乙，且当ΔP 甲：ΔP乙=5：1时，甲物体小题无需写出计算过程） 答案：图9虹口：22. 如图10所示，轻质薄壁圆柱形容器置于水平地面，容器盛有质量为4千克的水. ①求水的体积V 水；②求0.1米深处水的压强P 水；③现有质量为4千克的物体，其底面积是容器的一半。

若通过两种方法增大地面受到的压强，并测出压强的变化量，如下表所示.根据表中的信息，通过计算判断将物体放入容器时是否有水溢出，若有水溢出请求出溢出水的重力G 溢水，若无水溢出请说明理由. 答案：金山：23．如图14所示，底面积为10米2、高为0.4米长方体甲（ρ甲＝2×103千克/米3）和底面积为米2的薄壁柱形容器乙放在水平地面上。

乙容器足够高，内盛有0.1米深的水。

（1）求甲的质量m 甲。

（2）求水对乙容器底部的压强p 水。

（3）现沿水平方向将长方体甲截取一定的厚度，并将截取部分竖直放入乙容器中，使得水对容器底部的压强最大，且长方体甲对地面的压强减少量最小，请求出甲对地面的压强减少量。

答案：静安：22．盛有水的薄壁圆柱形容器置于水平地面，其底面积为2×10-2米2，甲和乙是由同种金属制成、体积不同的圆柱体。
