上海市2017崇明区初三物理一模试卷(含答案)

2017年崇明区中考物理一模含答案一、选择题（每题2分，共16分）1．同一个初中生对地面产生压强最大的是（）A．平躺着B．侧躺着C．双脚站着 D．步行走着2．下列实例中，不属于利用大气压强的是（）A．脱排油烟机B．锅炉液位计C．吸盘挂钩 D．拔火罐3．学习电压时，一般我们可以通过用“水压”来加以理解，这种科学方法属于（）A．控制变量法B．等效替代法C．类比法D．比较法4．通过大量实验研究得出电流与电压之间关系的科学家是（）A．安培 B．伏特 C．欧姆 D．焦耳5．如果用水代替水银做托里拆利实验，那么玻璃管长度至少是（）A．1米B．11米C．76米D．760米6．有两个电阻阻值相同，串联后总电阻为8欧；那么这两个电阻并联后总电阻为（）A．2欧B．4欧C．8欧D．16欧7．如图所示，取4个完全相同的正方体物块，分别以甲、乙、丙三种方式叠放（均放在中央位置），在三种叠放方式中，其中底层物块上表面受到的压强分别为p甲、p乙、p丙，则p：p乙：p丙关系为（）甲A．3：1：3 B．3：2：3 C．3：3：4 D．2：1：28．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）A．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大二、填空题（第9～14题每格1分，第15题每格2分，共22分）9．一节新干电池的电压为伏；一般情况下，为了控制电灯的工作情况，需要一个电键；电灯和电风扇之间是连接的．（后两空选填“串联”或“并联”）10．物理知识在日常生活中有着广泛的应用：图1中，利用知识可以方便地估算游泳池中水的质量；“图2乳牛自动喂水器”利用的是原理；图3修筑拦河大坝时要做成上窄下宽，主要是根据的规律．（最后一格选填“固体压强”或“液体压强”）11．上海长江隧桥的开通给崇明人民带来了巨大方便．其中江底隧道最深处约在水下50米，则该处受到水的压强为帕，其表面0.1米2的面积上受到水的压力为牛；一辆汽车从隧道中驶过，它受到水的压强为帕．12．质量为1千克的木块漂浮在水中，则木块受到水的浮力为牛，浮力的方向是，若用力将木块全部摁入水中，那么它受到水的浮力将（选填“不变”、“变大”或“变小”）．13．若10秒内通过某导体横截面的电荷量为3库，导体两端的电压为6伏，则通过导体的电流为安，导体的电阻为欧；如果通过该导体的电流变大，则该导体的电阻将（选填“变大”、“不变”或“变小”）．14．学习了压强知识后，某物理兴趣小组选取一定质量的空气密封起来，改变它的温度和体积，用压强传感器测出了它的压强，记录在下表中，请根据表中的数据回答问题：（1）当该一定质量的密封空气，温度为40℃，体积为20L时，它的压强为kpa．（2）当该一定质量的密封空气，体积一定时，压强与温度的关系是：．（3）根据表中数据，可以推测：当温度为20℃，该密封空气受到挤压后体积变为10L时，它的压强约为kpa．15．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．（1）电路中的故障可能是；（2）接着，用一个完好的灯L替换电阻R1，闭合电键S，发现灯L不发光，则故障一定是．三、作图题（第16、17题各3分，第18题2分，共8分）16．在图中，重为10牛的物体静止在水平地面上，用力的图示法画出地面受到的压力．17．在图中，将电源、电流表、电压表三个元件符号填进电路的空缺处，要求电键S闭合后，电路能正常工作．18．在图示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：①电压表测小灯两端电压；②闭合电键S，向左端移动滑动变阻器的滑片P，小灯变亮．四、计算题（第19、20题4分，第21题9分，第22题9分，共26分）19．体积为1×10﹣4米3的金属块浸没在水中．求：（1）该金属块排开水的体积V水；（2）该金属块受到的浮力F浮．20．某电路要求保持1安的稳定电流．现有一个灯丝电阻为10欧的小灯，正常工作电流为0.6安，问如何设计电路才能使小灯正常工作？21．在如图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S，电流表示数为0.2A．求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．22．如图所示，柱形容器A和均匀柱体B置于水平地面上，A中盛有质量为5千克的水，B 受到的重力为200牛，B的底面积为5×10﹣2米2．（1）求A中水的体积V水；（2）求B对水平地面的压强p B；（3）现沿水平方向在圆柱体B上截去一定的厚度，B剩余部分的高度与容器A中水的深度之比h：h水为2：5，且B剩余部分对水平地面的压强大于水对容器A底部的压强，求B的密度ρB的范围．五、实验题（每格1分，共18分）23．测定某导体最基本的方法叫做是伏安法；其实验原理是根据；实验时所用的两个电表在接入电路时应注意：①选择适当的、②正确连接．24．在“验证阿基米德原理”的实验中，小明填写的实验报告（部分）如下，请完成空格处的内容．实验名称：验证阿基米德原理实验目的：通过实验定量研究：浸没在液体中的物体受到的浮力与它排开液体的之间的大小关系．实验器材：，量筒，金属块，细线，水．实验：1．测量并记下金属块受到的重力G．2．在量筒中倒入适量的水，记下水面的示数V1．3．将金属块，记下此时量筒中水面的示数V2．…25．如图所示，是用压强计探究内部压强的情境（1）把探头放入水中，通过观察U型管两边液面的高度差来判断探头处水的压强的大小，高度差越大，水的压强（选填“越大”或“越小”）；（2）比较甲图、乙图和丙图，可以得到：在同一深度，液体内部向各个方向的压强；（3）在乙图中把探头慢慢下移，可以观察到U型管两边液体的高度差增大，从而得到：在同一种液体里，液体的压强随的增加而增大；（4）在乙图中，若只将烧杯中的水换成盐水，其他条件不变，则可以观察到U型管两边液体的．26．某物理兴趣小组学生在学习了电学知识以后，做了一项科学探究．即探究“苹果电池的电压大小U与电极插入苹果的深度h的关系”．在苹果中插入铜片和锌片，就能自制成为一个苹果电池，铜片是电池的正电极，锌片是负电极．那么，苹果电池的电压大小与电极插入苹果的深度有怎样的关系呢？该实验小组用如图1所示的实验器材对该问题进行探究．（1）实验时，应保持其它条件不变，只改变；（2）小组同学测得的实验数据如表，当深度为5cm时，电压表示数如图2所示，请将电压值填入下表的空格中；（3）分析表格中的数据，你能得到的实验结论是：；（4）科学猜想：苹果电池的电压大小还可能与有关；（5）如果实验前不知道苹果电池的正负极，可以使用（填一种实验器材）来判断；（6）如果把图1中实物图用导线连接成电路图，该电路属于（选填“串联电路”、“并联电路”、“最简单电路”或“检测电路”）．2017年上海市崇明县中考物理一模试卷参考答案与试题解析一、选择题（每题2分，共16分）1．同一个初中生对地面产生压强最大的是（）A．平躺着B．侧躺着C．双脚站着 D．步行走着【考点】压强大小比较．【分析】初中生对地面的压力和自身的重力相等，根据p=可知，受力面积最小时，对地面产生的压强最大．【解答】解：因水平面上物体的压力和自身的重力相等，所以，同一个初中生对地面的压力不变，由选项可知，步行走着时受力面积最小，由p=可知，对地面产生的压强最大．故选D．2．下列实例中，不属于利用大气压强的是（）A．脱排油烟机B．锅炉液位计C．吸盘挂钩 D．拔火罐【考点】大气压的综合应用．【分析】大气压的应用大多是利用内外的气压差，所以要判断是否是大气压的应用，要注意有没有形成这个“气压差”．【解答】解：A、抽油烟机在工作时，由于转动的扇叶处气体的流速大，压强小，从而在周围大气压的作用下将油烟压向扇口排出，属于利用大气压强，故A不符合题意；B、用液位计观察锅炉内水位的高度，是应用了连通器的原理．不属于利用大气压强，故B 符合题意；C、塑料吸盘要固定在墙壁上，需要先用力挤压塑料吸盘，把盘内的空气挤出，然后吸盘就被外界的大气压紧压在了墙壁上．属于利用大气压强，故C不符合题意．D、拔火罐时，是先把拔火罐内的空气挤出，在外界大气压的作用下，拔火罐被压在皮肤上．属于利用大气压强，故D不符合题意．故选B．3．学习电压时，一般我们可以通过用“水压”来加以理解，这种科学方法属于（）A．控制变量法B．等效替代法C．类比法D．比较法【考点】物理学方法．【分析】①物理学或生物学中对于多因素（多变量）的问题，常常采用控制因素（变量）的方法，把多因素的问题变成多个单因素的问题，而只改变其中的某一个因素，从而研究这个因素对事物影响，分别加以研究，最后再综合解决，这种方法叫控制变量法；②等效替代法是在保证某种效果（特性和关系）相同的前提下，将实际的、复杂的物理问题和物理过程转化为等效的、简单的、易于研究的物理问题和物理过程来研究和处理的方法；③类比法也叫“比较类推法”，是指由一类事物所具有的某种属性，可以推测与其类似的事物也应具有这种属性的推理方法；④比较法是认识事物间的相异点和相同点的逻辑方法，比较分析（辨）常相伴而行．它们是科学发现的基本逻辑方法．【解答】解：电压比较抽象，不容易观察；水流产生的压强直观性强，可以直观感受．用水压的作用说明电压的作用，采用的是类比法．故选C．4．通过大量实验研究得出电流与电压之间关系的科学家是（）A．安培 B．伏特 C．欧姆 D．焦耳【考点】物理常识．【分析】通过导体的电流与导体两端电压成正比，与导体的电阻成反比，这一规律最早由德国科学家欧姆总结得出，这就是著名的欧姆定律．【解答】解：A、安培最早发现通电导体周围磁场方向与电流方向的关系．不符合题意；B、伏特最早研制出了液体电池．不符合题意；C、通过导体的电流与导体两端电压成正比，与导体的电阻成反比，这一规律最早由德国科学家欧姆总结得出，这就是著名的欧姆定律．符合题意；D、焦耳最早发现电流产生热量的影响因素．不符合题意．故选C．5．如果用水代替水银做托里拆利实验，那么玻璃管长度至少是（）A．1米B．11米C．76米D．760米【考点】大气压强的存在；液体压强计算公式的应用．【分析】利用液体压强公式P0=ρ水gh求大气压能支持的水柱的高．【解答】解：由P=ρgh得：h===10m．故如果用水代替水银做托里拆利实验，那么玻璃管长度至少是11米．故选：B．6．有两个电阻阻值相同，串联后总电阻为8欧；那么这两个电阻并联后总电阻为（）A．2欧B．4欧C．8欧D．16欧【考点】电阻的串联；电阻的并联．【分析】根据电阻的串并联进行求解，即串联电路的总电阻等于各分电阻之和，并联电路总电阻的倒数等于各分电阻到数值和．【解答】解：n个阻值相同的电阻R串联后的总电阻R串=nR，由题意知，两个相同电阻串联的总电阻R串=8Ω，所以每个电阻的阻值R=R串=×8Ω=4Ω，n个阻值相同的电阻R并联后的总电阻R并=R；因此它们并联后的总电阻R并=R=×4Ω=2Ω．故选A．7．如图所示，取4个完全相同的正方体物块，分别以甲、乙、丙三种方式叠放（均放在中央位置），在三种叠放方式中，其中底层物块上表面受到的压强分别为p甲、p乙、p丙，则p：p乙：p丙关系为（）甲A．3：1：3 B．3：2：3 C．3：3：4 D．2：1：2【考点】压强的大小及其计算．【分析】水平面上物体的压力和自身的重力相等，由图可知甲、乙、丙三者的受力面积关系，根据p=求出三者的压强之比．【解答】解：因水平面上物体的压力和自身的重力相等，所以，分别以甲、乙、丙三种方式叠放时对地面的压强相等，由图可知，S甲：S乙：S丙=1：2：1，由p=可得，三者的压强之比：p甲：p乙：p丙=：： =：： =2：1：2．故选D．8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）A．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大【考点】电路的动态分析．【分析】当电键S1、S2同时闭合时，电路为R1的简单电路，电压表无示数，两电流表均测通过R1的电流，当电键S1、S2均闭合时，R1与R2并联，电压表测电源的电压，电流表A测干路电流，电流表A1测R1支路的电流；根据电源的电压可知电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知通过R1电流的变化，根据并联电路的电流特点可知干路电流的变化，然后判断选项得出答案．【解答】解：当电键S1、S2断开时，电路为R1的简单电路，电压表无示数，两电流表均测通过R1的电流，当电键S1、S2均闭合时，R1与R2并联，电压表测电源的电压，电流表A测干路电流，电流表A1测R1支路的电流；A、电压表V的示数变大，故A错误；B、因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，即电流表A1的示数不变，故B错误；C、因为电压表V的示数变大，电流表A1的示数不变，故电压表V示数与电流表A1示数的比值变大，故C错误；D、因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表A的示数变大，故电压表V示数与电流表A示数的乘积变大，故D正确．故选D．二、填空题（第9～14题每格1分，第15题每格2分，共22分）9．一节新干电池的电压为 1.5 伏；一般情况下，为了控制电灯的工作情况，需要串联一个电键；电灯和电风扇之间是并联连接的．（后两空选填“串联”或“并联”）【考点】电压；串联电路和并联电路的辨别．【分析】干电池的电压是1.5V；电键与它控制的用电器是串联的；家庭电路中，各用电器互不影响，能独立工作，它们是并联的．【解答】解：一节新干电池的电压为1.5伏，电灯泡与电键是串联连接的，在家庭电路中，电灯和电风扇之间是并联连接的．故答案为：1.5；串联；并联．10．物理知识在日常生活中有着广泛的应用：图1中，利用密度知识可以方便地估算游泳池中水的质量；“图2乳牛自动喂水器”利用的是连通器原理；图3修筑拦河大坝时要做成上窄下宽，主要是根据液体压强的规律．（最后一格选填“固体压强”或“液体压强”）【考点】密度的应用与物质鉴别；液体的压强的特点；连通器原理．【分析】（1）要估算游泳池中水的质量，需估测出游泳池的容积，利用密度公式m=ρV可求游泳池中水的质量；（2）上端开口，下部连通的容器称为连通器，注入同一种液体，在液体不流动时连通器内各容器的液面总是保持在同一水平面上，这就是连通器的原理；（3）液体压强随深度的增加而增大，为了让拦河坝承受更大的水的压强，修成“上窄下宽”的形状；【解答】解：（1）要估算游泳池中水的质量，需估测出游泳池的容积，利用密度公式m=ρV可求游泳池中水的质量，因此利用的是密度知识；（2）乳牛自动喂水器的结构符合上端开口、下部连通的容器，属于连通器，利用的是连通器原理；（3）拦河大坝之所以修成“上窄下宽”的形状，是因为液体内部压强随着深度的增加而增大，越往下面，液体内部压强越大，所以修成这种形状，河坝不易被冲垮．故答案为：密度；连通器；液体压强．11．上海长江隧桥的开通给崇明人民带来了巨大方便．其中江底隧道最深处约在水下50米，则该处受到水的压强为 4.9×105帕，其表面0.1米2的面积上受到水的压力为 4.9×104牛；一辆汽车从隧道中驶过，它受到水的压强为0 帕．【考点】液体的压强的计算．【分析】（1）知道水的深度，根据p=ρgh求出该处受到水的压强，根据F=pS求出其表面0.1米2的面积上受到水的压力；（2）液体压强产生的原因是因为液体受到重力作用，并且有流动性．【解答】解：江底隧道最深处受到水的压强：p=ρgh=1.0×103kg/m3×9.8N/kg×50m=4.9×105Pa，由p=可得，其表面0.1米2的面积上受到水的压力：F=pS=4.9×105Pa×0.1m2=4.9×104N；隧道内没有水，汽车从隧道中驶过时不会受到水的压强．故答案为：4.9×105；4.9×104；0．12．质量为1千克的木块漂浮在水中，则木块受到水的浮力为9.8 牛，浮力的方向是竖直向上，若用力将木块全部摁入水中，那么它受到水的浮力将变大（选填“不变”、“变大”或“变小”）．【考点】阿基米德原理；物体的浮沉条件及其应用．【分析】（1）知道木块漂浮，利用物体的漂浮条件求木块受到的浮力，浮力方向是竖直向上的；（2）将木块全部摁入水中，物体排开水的体积变大，利用阿基米德原理的推导公式F浮=ρ液gV排判断木块所受浮力的大小变化．【解答】解：（1）因为木块漂浮在水中，所以木块受到水的浮力：F浮=G=mg=1kg×9.8N/kg=9.8N，浮力方向是竖直向上的；（2）将木块全部摁入水中，物体排开水的体积变大，水的密度不变，根据F浮=ρ水gV排，可知木块受到水的浮力将变大．故答案为：9.8；竖直向上；变大．13．若10秒内通过某导体横截面的电荷量为3库，导体两端的电压为6伏，则通过导体的电流为0.3 安，导体的电阻为20 欧；如果通过该导体的电流变大，则该导体的电阻将不变（选填“变大”、“不变”或“变小”）．【考点】电量及其计算；欧姆定律的应用．【分析】由I=计算通过导体的电流，由I=计算导体的电阻；导体的电阻只与导体的材料、长度、横截积和温度有关．【解答】解：10s内通过某导体横截面的电荷量为3C，所以通过导体的电流：I===0.3A，由I=可得导体的电阻：R===20Ω；因为导体的电阻是导体本身的一种性质，与导体的电压和电流无关，所以如果通过该导体的电流变大，则该导体的电阻不变．故答案为：0.3；20；不变．14．学习了压强知识后，某物理兴趣小组选取一定质量的空气密封起来，改变它的温度和体积，用压强传感器测出了它的压强，记录在下表中，请根据表中的数据回答问题：（1）当该一定质量的密封空气，温度为40℃，体积为20L时，它的压强为128 kpa．（2）当该一定质量的密封空气，体积一定时，压强与温度的关系是：温度越高，压强越大．（3）根据表中数据，可以推测：当温度为20℃，该密封空气受到挤压后体积变为10L时，它的压强约为240 kpa．【考点】气体压强跟体积的关系．【分析】（1）由表中数据分析得出结论；（2）根据表格，分析气体温度与气体压强的关系；（3）根据气体体积与气体压强的关系解答．【解答】解：（1）由表中的数据可知当该一定质量的密封空气，温度为40℃，体积为20L 时，它的压强为128kpa．（2）由表知：当该一定质量的密封空气，体积一定时，压强与温度的关系是：温度越高，压强越大；（3）由表可知：气体体积和气体压强的乘积为定值，即在温度不变的情况下，气体压强与气体体积成反比；由当温度为20℃，20L为120Kpa知，当该密封空气受到挤压后体积变为10L时，它的压强约为240KPa．故答案为：（1）128；（2）温度越高，压强越大；（3）240．15．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．（1）电路中的故障可能是R2开路或R2短路；（2）接着，用一个完好的灯L替换电阻R1，闭合电键S，发现灯L不发光，则故障一定是R2开路．【考点】电流表、电压表在判断电路故障中的应用．【分析】已知电阻R1、滑动变阻器R2中仅有一个出现了故障，分别列举可能出现的4种情况：电阻R1开路；电阻R1短路；滑动变阻器开路；滑动变阻器短路，所发生的现象与题目对比，符合的即为可能出现的故障．【解答】解：（1）若电阻R2开路，两个电压表的正负接线柱通过变阻器、导线接在电源正负极上，电压表有示数；电压表的电阻无限大，使得电路中的电流为0，电流表无示数，两个表有示数；若电阻R2短路，电压表V1无示数；电压表V通过导线接在电源上，电流表测量通过变阻器的电流，二者都有示数，两个表有示数；若R1开路，电压表V1无示数数，电流表无示数；电压表V的正负接线柱通过导线接在电源正负极上，电压表有示数，只有一个表有示数；若R1短路，两个电压表测量的都电源的电压，都有示数；电流表测量的是通过电阻R1的电流，也有示数，三个表都有示数；综上，电路中的故障可能是电阻R2开路或若电阻R2短路；（2）接着，用一个完好的灯L替换电阻R1，闭合电键S，发现灯L不发光，则故障一定是电阻R2开路．故答案为：（1）R2开路或R2短路；（2）R2短路．三、作图题（第16、17题各3分，第18题2分，共8分）16．在图中，重为10牛的物体静止在水平地面上，用力的图示法画出地面受到的压力．【考点】压力及重力与压力的区别．【分析】画力的图示要先分析力的大小，方向和作用点，再确定标度，按照力的图示要求画出这个力．【解答】解：压力的大小等于重力，为10N，方向垂直于接触面向下，作用点在接触面上．如图所示：17．在图中，将电源、电流表、电压表三个元件符号填进电路的空缺处，要求电键S闭合后，电路能正常工作．【考点】电路图及元件符号．【分析】由于图中有滑动变阻器，则应将滑动变阻器与灯泡串联达到改变灯泡亮度的目的，然后根据电流表相当于导线，电压表相当于开路的特点判断电表的连接．【解答】解：根据串联特点可知，滑动变阻器与灯泡应是串联连接，则左边或右边的空缺处应是电源和电流表，中间的空缺处应是相当于开路的电压表，故答案如下：18．在图示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：①电压表测小灯两端电压；②闭合电键S，向左端移动滑动变阻器的滑片P，小灯变亮．【考点】实物的电路连接．【分析】分析清楚电路结构，明确各电路元件的连接方式，根据串联电路特点，按题目要求确定滑动变阻器的接法，然后完成电路图连接．【解答】解：闭合开关S，向左端移动滑动变阻器的滑片P，小灯泡变亮，说明滑动变阻器接入电路的阻值变小，故将左下接线柱与灯泡的右接线柱相连；将电压表的负接线柱与灯泡的左接线柱相连，如下图所示：四、计算题（第19、20题4分，第21题9分，第22题9分，共26分）19．体积为1×10﹣4米3的金属块浸没在水中．求：（1）该金属块排开水的体积V水；（2）该金属块受到的浮力F浮．【考点】阿基米德原理；浮力大小的计算．【分析】（1）物体浸没时排开水的体积与物体体积相等；（2）由阿基米德原理计算金属块受到的浮力．【解答】解：（1）因为金属块浸没在水中，所以金属块排开水的体积：V排=V物=1×10﹣4m3；（2）由阿基米德原理可得，金属块受到的浮力F浮=ρ液gV排=1.0×103kg/m3×10N/kg×1×10﹣4m3=1N．答：（1）该金属块排开水的体积为1×10﹣4m3；（2）该金属块受到的浮力为1N．20．某电路要求保持1安的稳定电流．现有一个灯丝电阻为10欧的小灯，正常工作电流为0.6安，问如何设计电路才能使小灯正常工作？【考点】欧姆定律的应用；并联电路的电流规律；并联电路的电压规律．【分析】根据并联分流的知识，应并联一个电阻，由欧姆定律求出灯正常工作时的电压，根据并联电路电流的规律求出并联的电阻分得的电流，由欧姆定律求并联的电阻大小．【解答】解：某电路要求保持1安的稳定电流．现有一个灯丝电阻为10欧的小灯，正常工作电流为0.6安，根据并联分流的知识，应并联一个电阻R2分去多余的电流，根据欧姆定律，灯正常工作时的电压，U灯=I1R1=0.6A×10Ω=6V；根据并联电路电流的规律，通过R2的电流I2=I﹣I1=1A﹣0.6A=0.4A，所以并联的电阻R2==15Ω．答：将一个 15Ω的电阻与灯并联能使小灯正常工作．21．在如图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S，电流表示数为0.2A．求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．。

表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。

如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。

他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。

①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。

②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。

表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。

如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。

他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。

①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。

②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。

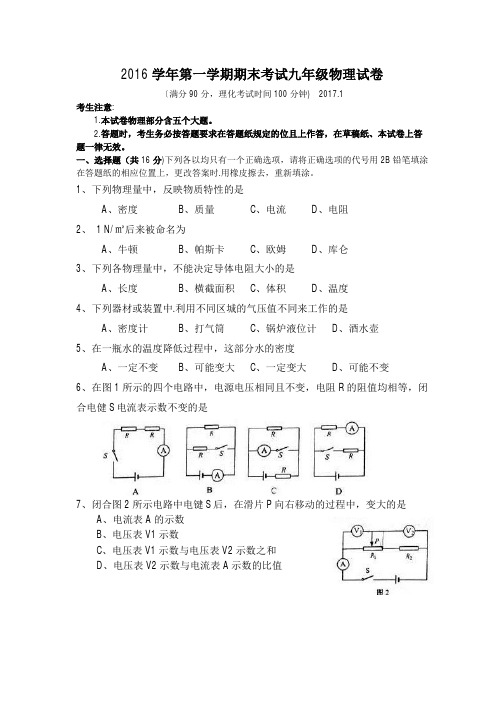

2016学年第一学期期末考试九年级物理试卷〔满分90分，理化考试时间100分钟) 2017.1考生注意:1.本试卷物理部分含五个大题。

2.答题时，考生务必按答题要求在答题纸规定的位且上作答，在草稿纸、本试卷上答题一律无效。

一、选择题（共16分)下列各以均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时.用橡皮擦去，重新填涂。

1、下列物理量中，反映物质特性的是A、密度B、质量C、电流D、电阻2、1 N/㎡后来被命名为A、牛顿B、帕斯卡C、欧姆D、库仑3、下列各物理量中，不能决定导体电阻大小的是A、长度B、横截面积C、体积D、温度4、下列器材或装置中.利用不同区城的气压值不同来工作的是A、密度计B、打气筒C、锅炉液位计D、酒水壶5、在一瓶水的温度降低过程中，这部分水的密度A、一定不变B、可能变大C、一定变大D、可能不变6、在图1所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电健S电流表示数不变的是7、闭合图2所示电路中电键S后，在滑片P向右移动的过程中，变大的是A、电流表A的示数B、电压表V1示数C、电压表V1示数与电压表V2示数之和D、电压表V2示数与电流表A示数的比值8、底面积不同的圆柱形容器A和B原先分别盛有体积相同的甲、乙两种液体，如图3所示，现从两容器中分别抽出部分液体后，液体对各自容器底部的压强为，则下列做法，符合实际的是A、若液体原先对容器底部的压力相等，则抽出相等质量的液体后，一定等于B、若液体原先对容器底部的压力相等，则抽出相等厚度的液体后，可能大于C、若液体原先对容器底部的压强相等，则抽出相等体积的液体后，一定等于D、若液体原先对容器底部的压强相等，则抽出相等厚度的液体后，一定等于二、填空题(共26分)该将结果填入答题纸的相应位置。

9、宝山区家庭照明电路的电压为________伏;家用空调与家用电话机_____（选填“不是”或“是”）串联在一起的;正常工作时，通过它们的电流是________的(选填“相同”或“不相同”)·10、一块长方体砖以平放或竖放两种不同的放置方法，放在水平地面上都静止不动，则它对地面施加的压力大小_______，地面受到的压强________（前两空均选填“相同’或“不同”)若平放时地面受到的压孤为1500帕。

电路计算宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P 移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“20 1A”字样，所用电流表的表盘如图13（b）所示。

闭合电键后，滑片P移到某一位置时，电流表示数为1安。

求：（1）通过电阻R1的电流I1。

（2）滑动变阻器R2连入电路的阻值。

（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。

闵行：26. 在图16（a ）所示的电路中，电源电压为18伏保持不变，电阻R 2的阻值为10欧，滑动变阻器R 1标有“20 1A”字样，电流表、电压表的表盘如图 16（b ）所示。

闭合电键 S ，求：（1）在移动变阻器滑片 P 的过程中，电压表V 1 示数的最小值。

（2）如果用另一个电阻R 0 和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V 2 并联在电源两端。

要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。

通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。

图13（a ） （b ）PR 2 SAR 1黄浦：22、在图12所示的电路中，电源电压为10伏且不变。

定值电阻的阻值为10欧，滑动变阻器上标有“2A”字样。

闭合电键S①求通过的电流。

②通电10秒，求电流通过所做的功。

p③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。

S青浦：24．在图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．静安：22．在图（a）所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．浦东：21．在图（a）所示电路中，电源电压4.5伏保持不变，变阻器上标有“10Ω 2A”字样．闭合电键S 后，电流表和电压表指针的位置分别如图（b）所示．（1）电流表示数为安，电压表示数为伏，求变阻器R2的电功率．（2）求电阻R1的阻值．（3）在电路安全工作前提下，移动变阻器滑片P，发现有一个电表示数无法达到所选量程的最大值．请判断：是表无法达到最大值，通过计算说明理由．虹口：22．在图所示的电路中，电源电压保持不变①若电阻R1的阻值为15欧，电流表示数为0.2安，求电阻R1两端的电压U1和电阻R1消耗的电功率P1．②若电阻R1的阻值未知，向右移动滑动变阻器R2的滑片P，每次移动时均使变阻器R2接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压U和R2为（R0+20欧）时电流表A的示数．R2的阻值电流表A的示数R00.6安R0+10欧0.4安R0+20欧崇明：21．在如图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S，电流表示数为0.2A．求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．解：（1）U V=U1=IR1=0.2A×10Ω=2V；（2）U2=U﹣U1=6V﹣2V=4V；R2===20Ω；（3）如果电压表量程为0～15V，电路最大电流为I===0.6A，因此电流表量程应为0～0.6A；I最大=0.6A，U V=I最大R1=0.6A×10Ω=6V＜15V此时电压表、电流表的示数分别为6V、0.6A；如果电流表选择0～0.6A量程，电压表选择0～3V量程，I最大===0.3A．此时电压表、电流表的示数分别为3V、0.3A．松江：22．在图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“2A”字样．电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏．（电表量程可以改变）．①求电源电压U．②将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．③现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值．徐汇：24．在如图（a）所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S ，电流表的示数为0.5安，求：①电阻R 1两端的电压U 1；②现用电阻R 0替换电阻R 1，同时将一电压表接入电路中，且电流表选用0﹣0.6A 量程，电压表选用0﹣3V 量程，要求：在移动变阻器滑片P 的过程中，使电压表V 和电流表A 的指针均能到达图（b ）（c ）所示位置，且电路能正常工作；i ）若电压表接在ab 两点之间，求替换电阻R 0的阻值范围； ii ）若电压表接在bc 两点之间，求替换电阻R 0的阻值范围．普陀：21.在图12（a ）所示的电路中，电源电压为4伏且不变。

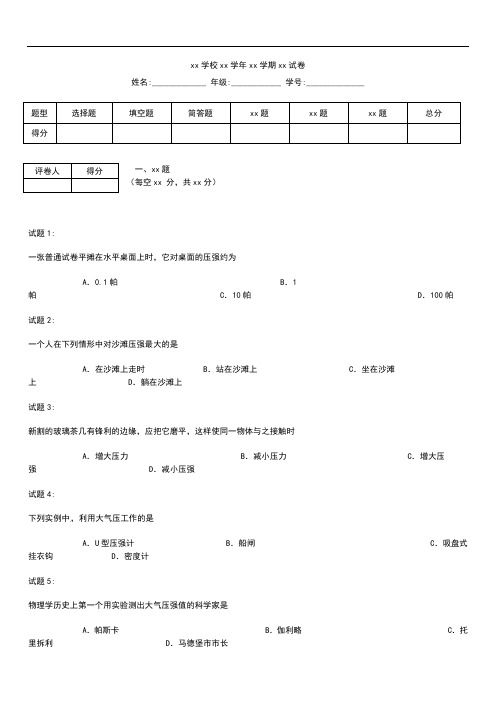

xx学校xx学年xx学期xx试卷姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题评卷人得分（每空xx 分，共xx分）试题1:一张普通试卷平摊在水平桌面上时，它对桌面的压强约为A．0.1帕 B．1帕 C．10帕 D．100帕试题2:一个人在下列情形中对沙滩压强最大的是A．在沙滩上走时 B．站在沙滩上 C．坐在沙滩上 D．躺在沙滩上试题3:新割的玻璃茶几有锋利的边缘，应把它磨平，这样使同一物体与之接触时A．增大压力 B．减小压力 C．增大压强 D．减小压强试题4:下列实例中，利用大气压工作的是A．U型压强计 B．船闸 C．吸盘式挂衣钩 D．密度计试题5:物理学历史上第一个用实验测出大气压强值的科学家是A．帕斯卡 B．伽利略 C．托里拆利 D．马德堡市市长试题6:导体的电阻与下列哪个因素有关A．导体材料 B．导体中电流 C．导体两端的电压 D．导体中通过的电量试题7:在图1所示的电路中，闭合电键S，电路正常工作．一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合电键S，两个电表指针均发生明显偏转．若电路中只有一处故障，且只发生在灯L或电阻R 上，则故障是A．灯L断路 B．灯L短路 C．电阻R断路D．电阻R短路试题8:如图所示，三个底面积不同的圆柱形容器内分别盛有A、B、C三种液体，它们对容器底部的压强相等，现分别从三个容器内抽出相同深度的液体后，剩余液体对容器底部的压强、、的大小关系是A． B． C．D．试题9:公路上路灯正常工作的电压为伏，路灯总是同时亮，同时灭，它们的连接方式一定是联的；路灯正常工作时的盏数越多，电路中的总电阻（选填“越大”、“不变”或“越小”）．试题10:地球表面的大气层，由于它受到作用，所以也会产生压强，这个压强就叫做大气压；在物理学历史上证明大气压存在且很大的最著名实验叫实验；一个标准大气压约等于帕．试题11:在图3(a)中，斧头刀刃磨得锋利，是为了能产生很大的；在图3 (b)中，用吸管吸取饮料，利用的是的知识；建造如图3 (c)所示的大型建筑物时，利用知识可估算出所需水泥的质量．（均填写所学物理概念的名称）试题12:浮体受到浮力的大小等于浮体的，浮力的方向是．浸没在同一种液体中的物体，所受到的浮力大小与浸没的深度（选填“有关”或“无关”）．试题13:物理学研究中经常用到一些科学方法．例如：研究电流时与水流进行对比，这属于运用了法；研究串联、并联电路时，引入“总电阻”，这属于运用了法；研究电路中电流与电压、电阻的关系所得出的规律时，需要运用法．试题14:10秒内通过某导体横截面的电荷量为9库，通过该导体的电流为安；若该导体两端的电压为9伏，则导体的电阻为欧．若该导体两端的电压为零时，它的电阻为欧．试题15:在图4所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向左移动时，电流表A的示数将，电压表V的示数将，电压表的示数将，电压表V与电压表示数的差值跟电压表示数的比值．（均选填“变小”、“不变”或“变大”）试题16:小王同学为了探究“放在斜面上的物体对斜面的压力跟斜面倾斜程度的关系”，进行实验，步骤如下：先用双面胶把一个100克的砝码固定在50厘米长的一块弹性薄钢片上，将钢片的左端固定在桌子的一端；用手水平的抬着钢片的右端，出现的现象如图5 (甲) 所示，接着缓缓抬起钢片右端，与水平方向成一定夹角；继续抬高右端，增大钢片与水平方向的夹角．现象依次如图5 (乙)、(丙)、(丁) 所示．（1）该实验中，是通过观察判断物体对斜面压力的大小．（2）由图5 (甲)、(乙) 或5 (甲)、(丙) 或5 (甲)、(丁) 可初步得出：．（3）由图5 (甲)、(乙)、(丙)、(丁) 可初步得出：．（4）斜面上的物体对斜面的压力还与什么因素有关？请你再提一个猜想：．静止在斜面上的木块重30牛，对斜面的压力为18牛，试用力的图示法在图6中画出重物对斜面的压力．在图中填入电源、电压表、电流表符号，要求两个小灯都能发光，电压表测L2的电压．试题19:体积为米的金属块浸没在水面下0. 1米处中．求：（1）水面下0. 1米处，水产生的压强；（2）该金属块所受到水的浮力．试题20:在图8所示的电路中，电源电压保持不变，滑动变阻器上标有“20Ω 2A”字样．闭合电键后，当滑动变阻器的滑片P 在中点位置（即阻值为10 Ω）时，电流表的示数为1.1安，电流表的示数为0.6安．试求：（1）通过的电流；（2）电源电压．试题21:在图9所示的电路中，电源电压保持不变，为定值电阻，为滑动变阻器．闭合电键S，移动变阻器的滑片P，使电压表和电流表的示数分别为6伏和0.15安．（1）求变阻器连入电路的阻值；（2）将变阻器R2的滑片P移至某一位置时，电压表和电流表的示数分别为2.0伏和0.35安，求定值电阻的阻值．试题22:如图10甲所示，实心均匀正方体A、B放置在水平地面上，A的边长为0.2米，B的边长为0.3米，A的密度为3000千克/米，B的密度为2000千克/米．（1）求正方体A的质量；（2）求正方体B 水平地面的压强；（3）若正方体A、B在底部中间挖去厚度为h，底面积为0.01米的相同柱形后，如图9乙所示，A、B剩余部分对水平地面的压强和．则、（选填“能”或“不能”）相等，请通过计算说明．试题23:在用电流表的小量程测量时，电表上读数的最小分度是A，它的最大测量值是A．在“用电压表测电压”的实验中，将电压表联在待测电路两端（选填“串”或“并”），电压表的“＋”接线柱应靠近电源极（选填“正”或“负”）的一端相连．试题24:用托盘天平和量筒测定小石块密度的实验中：调节天平时，天平置于水平桌面上，游码移到标尺的“O”刻度后，天平指针静止时的位置如图11甲所示，若使天平平衡，则平衡螺母应向（选填“左”或“右”）移动。

表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。

如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。

他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。

①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。

②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。

xx 学校xx 学年xx 学期xx 试卷姓名:_____________ 年级:____________ 学号:______________一、xx 题（每空xx 分，共xx 分）试题1:人体的密度最接近于下列哪种物质的密度（ ） A ．木材 B ．水 C ．碳纤维 D ．水银 试题2:人站着对地面的压强大小最接近于（ ）A ．101帕 B ．102帕 C ．104帕 D ．106帕 试题3:人体触电感到巨痛有生命危险的电流大小约是（ ）A ．1毫安B ．10毫安C ．100毫安D ．1安培 试题4:浮力计算的普遍公式是（ ） A ．F 浮=ρ液gV 排 B ．F 浮=G 物 C ．F 浮=F 1﹣F 2 D ．F=F 向下﹣F 向上 试题5:下列实例中，没有利用连通器原理的是（ ）A ．茶壶B ．锅炉液位计C ．船闸D ．吸盘式挂衣钩 试题6:有两个阻值相同的电阻，串联后其总电阻是4欧，则这两个电阻并联后的总电阻是（）A．1欧 B．2欧 C．4欧 D．8欧试题7:如图所示电路中，电源电压保持不变，当电键由断开到闭合时，下列判断错误的是（）A．电流表示数变大B．电压表示数变大C．电压表示数与电流表示数的比值变大D．电压表示数与电流表示数的乘积变大试题8:如图所示，水平地面上放着两个质地均匀的正方体甲和乙，且甲对地面的压强大于乙．若在两正方体上面各放一个物体，小明认为：若两物体质量相等，正方体甲对地面的压强可能小于乙；小强认为：若两物体体积相等，正方体甲对地面的压强可能小于乙．下列判断正确的是（）A．两人的观点均正确 B．两人的观点均不正确C．只有小明的观点正确 D．只有小强的观点正确试题9:家庭用的电灯正常工作时的电压为伏．家庭中电灯和电风扇之间是连接的；带有照明灯的电风扇，其照明灯与电网扇之间是连接的．（以上两格均选填“串联”或“并联”）试题10:物理知识在日常生活中有着广泛的应用：图中，利用知识可以方便地估算游泳池中水的质量；用吸管吸饮料利用的是的知识；修筑拦河大坝时要做成上窄下宽，主要是根据的规律．（最后一格选填“固体压强”或“液体压强”）试题11:学习电压和电流概念时，我们运用的科学方法是；探究导体的电流和电压关系实验中，运用的科学方法是；引入“总电阻”概念时运用的科学方法是．（选填正确选项填入上面空格：A．控制变量法；B．类比法；C．建立模型法；D．等效替代法）试题12:若10秒内通过某导体横截面的电荷量为3库，导体两端的电压为6伏，则通过导体的电流为安，导体的电阻为欧；如果通过该导体的电流变大，则该导体的电阻将（选填“变大”、“不变”或“变小”）．试题13:大约在六百年前，我国明代伟大的航海家郑和从南京开始了下西洋的壮举，当时他使用的是名叫“宝船”的大船，若宝船总重力为4.9×107牛，则船在长江水中航行时受到的浮力大小为牛，浮力方向竖直向，宝船进入大西洋中受到的浮力（选填“变大”、“不变”或“变小”）．试题14:如图所示，将质量相等的实心物体A和B放在水平桌面中央，它们对水平桌面的压力和压强分别为F A、F B，p A、p B，则F A F B，p A p B；如把它们按图示方向向右倾倒后，则它们对桌面的对桌面的压强p A′ p B′（以上三格均选填“＞”、“=”或“＜”）．试题15:在图所示电路中，电源电压保持不变，R1、R2可能出现了断路故障，闭合电键S后：（1）若观察到有两个电表有示数，则说明故障是；（2）若移动滑片时有电表示数发生了变化，则发生变化的一定是表．试题16:近代科学家利用托里拆利实验研究大气压与海拔高度之间关系时，在不同高度地方做了如图a、b、c、d、e、f组实验．请仔细观察各图并归纳结论：（1）由图a或b或c或d或e或f可以得到．（2）由图a和b和c和d和e和f可以得到．试题17:在图中，重为10牛的物体静止在水平地面上，用力的图示法画出地面受到的压力．试题18:在图中电路空白处填入电源、电流表和电压表的符号，要求：闭合电键S后，两灯泡均能正常发光，且电流表测量通过L1的电流．试题19:在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．补上后要求：①电压表测小灯两端电压；②闭合电键S，向右端移动滑动变阻器的滑片P，电压表示数变小．试题20:体积为1×10﹣3米3的小球浸没在水中，求小球受到的浮力F浮．试题21:如图，薄壁圆柱形容器甲和均匀正方体乙置于水平地面上，容器甲足够高、底面积为5×10﹣2米2盛有0.1米深的水，正方体乙质量为6千克，密度为3×103千克/米3．（1）求容器甲内水对容器底部的压强；（2）求正方体乙的体积；（3）若将正方体乙浸没在容器甲的水中，求水对容器底部的压强的增加量．试题22:如图所示电路中，电源电压为12伏，定值电阻为10欧，将电压表并联接入电路适当位置，闭合电键后，移动滑动变阻器滑片P且使其电阻每次减小相同的阻值，两个电表示数如下表所示．试求：（1）第1次实验时电流表示数为0.3安，则此时电阻R1两端的电压；（2）若滑动变阻器接入电路中电阻为14欧，求电路中的电流．（3）分析电压表并联的位置，并求出滑动变阻器再次减小相同的阻值时电压表和电流表的示数，填入表格空白处．滑片P移动的次序电流表示数电压表示数1 0.3A 9V2 0.4A 8V3 0.6A 6V4试题23:如图所示实验装置中，可以用来研究液体内部压强的是，用来测量液体密度的是，用来测定大气压强的是，测量时需要与用电器并联的是．（填字母）试题24:在探究压力的作用效果与哪些因素有关时，某同学用一个小板凳、重物和细沙做了如图所示的四个实验，通过观察四次实验时细沙的，反映压力的作用效果．比较序号a与c或b与d所示实验，说明受力面积相同时，，压力作用效果越明显；比较序号所示实验，说明压力相同时，受力面积越小，压力作用效果越明显．如图序号a与d所示，则应该比较，寻找压力作用效果与它的关系．试题25:在“用电流表、电压表测电阻”的实验中，小李同学按图连接电路进行实验．所用电源为3节新干电池串联而成，且电压保持不变，滑动变阻器上标有“20Ω2A”字样．①在闭合电键S前，他应将滑动变阻器的滑片置于图中端．（选填“A”或“B”）②他实验步骤正确，闭合电键时，观察电流表的示数并记录在序号1中．接着，他移动滑片到中点位置（即滑动变阻器接入电路的电阻为10欧），将电压表的示数2.5伏记录在序号2中．当他将滑片移动到另一端时，将电流表的示数0.36安记录在序号3中．请在表中将该同学设计的表格空白处填写完整．（计算电阻时，精确到0.1欧）．物理量序号电压（伏）电流（安）电阻（欧）电阻平均值（欧）1 0.142 2.53 0.36试题26:某小组同学在做“探究并联电路的规律”实验时，按图所示的电路图正确连接电路．在已得知并联电路各支路两端电压等于电源电压的结论后继续探究．实验中他们多次改变电阻R1、R2，得到的实验数据如表所示．实验序号电阻R1（欧）电阻R2（欧）A1表示数（安）A2表示数（安）A表示数（安）V表示数（伏）总电阻R（欧）1 5 10 1.2 0.6 1.8 6.02 5 15 1.2 0.4 1.6 6.03 15 10 0.4 0.6 1.0 6.04 15 20 0.4 0.3 0.7 6.0①小王同学在分析实验序号1（或2或3或4）中的A1、A2和A表的数据及相关条件时，得出的初步结论是：并联电路中，干路中的电流等于．②小明同学进一步分析了实验序号1（或2或3或4）中的电流表A1、A2示数的比值和电阻R1、R2的比值及相关条件，可得结论是：并联电路中，．③他们根据所学知识，根据表格中的相关物理量，求出了每次实验时并联电路总电阻，请将求得的数据填写在表格的最后一列．④根据实验序号1与2（或3与4）中的R1、R2和总电阻R的数据及相关条件，可得结论是：并联电路中，．⑤为了使实验结论更加具有普遍性，同学们还应改变重复上述实验．试题1答案:B．【点评】解决此类题目需要同学们多观察生活，多了解一些常见物质的密度的大小．试题2答案:C．【点评】本题主要考查学生对压强的大小及其计算的掌握情况，能估测人的质量和人站立的着地面积是本题的关键．试题3答案:B．【点评】本题考查欧姆定律的使用，属公式的简单应用，同时注意人体的安全电压为不高于36V的电压．试题4答案:A．【点评】本题是对阿基米德原理的一个直接考查，掌握浮力大小的计算方法．试题5答案:D．【点评】本题考查生活中常见的连通器原来的应用，同时干扰选项涉及到压强的应用，属于简单题目，考试需要准确区分各物理知识点及其应用．此点中考出现概率很高．试题6答案:A．【点评】本题考查了本学生对电阻串联和电阻并联的理解和掌握，串联电阻相当于增加了导体的长度，所以电阻越串越大，并联电阻相当于增大了导体的横截面积，所以电阻越并越小．试题7答案:A．【点评】本题考查了电阻的串联特点和欧姆定律的应用，关键是知道开关闭合前后电路变化的情况．试题8答案:A．【点评】在本题的压强比较中，存在几个不确定的量，因此，要从压强等于压力与受力面积比值的角度，去分析其各个量的变化，最后做出判断．试题9答案:220；并联；并联．【点评】（1）常见的电压：我国照明电路220V；一节干电池1.5V；一节铅蓄电池2V；一节手机电池3.7V；对人安全电压不高于36V．（2）家庭电路中不同的用电器之间并联；用电器和开关串联．试题10答案:密度；大气压强；液体压强．【点评】本题考查了：大气压的应用、液体压强的特点、密度变形公式的应用，考查的知识点较多，但考查方式较简单，是一道基础题．试题11答案:B；A；D．【点评】本题考查控制变量法、等效替代法、类比法，它们是物理研究过程中常用的方法，我们要能熟练应用这些方法．试题12答案:0.3；20；不变．【点评】本题考查了有关电荷量的计算和欧姆定律的运用和对电阻的理解，属于基本内容，比较简单．试题13答案:4.9×107；上；不变．【点评】解决此题型的关键是能够找到题目中的隐含信息，比如本题的轮船一定是处于漂浮状态．试题14答案:=；＞；=．【点评】本题考查了压强的大小比较，关键是知道放在水平面上的物体对水平面的压力等于物体的重力，然后利用p=进行定性分析．试题15答案:①R2断路；②A和A1．【点评】此题考查电流表，电压表在电路故障中的作用判断，要结合电路图和两表特点进行分析，本题关键是分清电路的连接和各电表的测量情况．试题16答案:（1）大气能产生压强；（2）大气压随海拔高度增大而减小．【点评】此题是一道基础题，考查了大气压强的存在及与海拔高度的关系，难度不大，容易解答．试题17答案:解：压力的大小等于重力，为10N，方向垂直于接触面向下，作用点在接触面上．如图所示：【点评】画力的图示，关键是描述清楚力的三要求，用箭头的起点（少数时候也用终点）作力的作用点，箭头方向表示力的方向，线段的长度结合标度表示力的大小．试题18答案:【点评】此类型题目要求对电路中各元件的作用及使用方法要非常明确，然后根据并联电路的特点正确连接电路．试题19答案:【点评】解决本题的关键：一是知道滑动变阻器在连接时按一上一下的原则，串联在电路中和滑片靠近下方接线柱接入电路的电阻变小、远离下方接线柱接入电路的电阻变大；二是根据电压表示数的变化判断滑动变阻器的接线柱；三是电压表与被测用电器并联．试题20答案:解：∵小球浸没在水中，∴V排=V球=1×10﹣3m3，F浮=ρ水gV排=1×103kg/m3×9.8N/kg×1×10﹣3m3=9.8N．答：小球受到的浮力为9.8N．【点评】本题考查了学生对阿基米德原理的掌握和运用，利用好隐含条件“物体浸没在水中V排=V物”．试题21答案:解：（1）容器甲内水对容器底部的压强：p=ρgh=1000kg/m3×9.8N/kg×0.1m=980Pa；（2）根据ρ=可得，正方体乙的体积：V===2×10﹣3m3；（3）将正方体乙浸没在容器甲的水中时水的深度的变化量：△h===0.04m，水对容器底部的压强的增加量△p=ρg△h=1000kg/m3×9.8N/kg×0.04m=392Pa．答：（1）容器甲内水对容器底部的压强为980Pa；（2）正方体乙的体积为2×10﹣3m3；（3）若将正方体乙浸没在容器甲的水中，水对容器底部的压强的增加量为392Pa．【点评】此题考查液体压强、密度公式的应用，难点在（3），关键是求出将正方体乙浸没在容器甲的水中时水的深度的变化量；计算过程中应注意单位换算．试题22答案:解：由电路图可知，R1与R2串联，电流表测电路中的电路．（1）由I=可得，第1次实验时电阻R1两端的电压：U1=I1R1=0.3A×10Ω=3V；（2）若滑动变阻器接入电路中电阻为14欧，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I===0.5A；（3）由表格数据可知，电流表的示数变大时，电压表的示数变小，由I=可知，电流表的示数变大时R1两端的电压变大，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，则电压表应并联在R2两端；滑片P移动的次序1、2、3时，变阻器接入电路中的电阻依次为：R 21===30Ω，R22===20Ω，R22===10Ω，因移动滑动变阻器滑片P且使其电阻每次减小相同的阻值，所以，滑动变阻器每次减小的阻值为10Ω，则滑片P 移动的次序4时，接入电路中的电阻为0Ω，电压表的示数为0V，电流表的示数：I′===1.2A．答：（1）第1次实验时电流表示数为0.3安，则此时电阻R1两端的电压为3V；（2）若滑动变阻器接入电路中电阻为14欧，则电路中的电流为0.5A；（3）1.2A；0V．【点评】本题考查了串联电路的特点和欧姆定律的应用，利用好“移动滑动变阻器滑片P且使其电阻每次减小相同的阻值”是关键．试题23答案:A；C；B；E．【点评】本题中的三个实验都属于物理小实验，但也是我们在学习中遇到的最典型的实验，分别揭示了不同的物理原理来规律，我们应学会辨别，并能亲手去操作和实践．试题24答案:凹陷程度；压力越大；a与b或c与d；压力与受力面积的比值．【点评】此题是探究压力作用效果和什么因素有关的实验，考查的是我们对于实验现象的分析能力．还要掌握物理学用压强表示压力作用效果．试题25答案:①B；②物理量序号电压（伏）电流（安）电阻（欧）电阻平均值（欧）【点评】本题是测电阻的实验，考查了实验注意事项、数据分析、串联电路和欧姆定律的应用，关键是正确分析出滑片在三个不同位置各在何处．试题26答案:①各支路中电流之和；②通过各支路的电流之比等于各支路的电阻之比的倒数；③3.33、3.75、6、8.57；④其中一条支路的电阻不变，另一条支路的电阻增大，总电阻增大；⑤电源电压．【点评】本题通过探究并联电路的规律考查学生对实验数据的分析能力，有一定的难度．。

动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R 的阻值均相等，闭合电键S ，电流表示数不变的是（ ）DA ．B ．C ．D ．宝山：7．闭合如图所示电路中电键S 后，在滑片P 向右移动的过程中，变大的是（ ）BA ．电流表A 的示数B ．电压表V 1的示数C ．电压表V 1示数与电压表V 2示数之和D ．电压表V 2示数与电流表A 示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随之 ．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。

闭合开关S 后，两电阻正常工作，比较A 、B 、C 、D 四处的电流大小，其中可能正确的是（ ）BA ．I A ＞I DB ．I B ＞I CC ．I A ＜I BD ．I C ＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R 1 的阻值为10欧，变阻器R 2上标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。

若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。

黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。

若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2b A.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中 ①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值 ．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB 和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电源电压保持不变。
