2017年上海普陀区初三一模物理试卷答案

动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（）DA．B．C．D．宝山：7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。

闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）BA．I A＞I D B．I B＞I CC．I A＜I B D．I C＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R1 的阻值为10欧，变阻器R2上标有“20欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。

若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。

黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。

若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）C R 2b A.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中 ①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值 ．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB 和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变 P L R V S 图3杨浦：10. 如图5所示的电路中，电源电压保持不变。

上海市普陀区中考物理一模试卷姓名:________ 班级:________ 成绩:________一、单选题 (共15题；共30分)1. （2分） (2016九下·道里开学考) 下列物品中，通常情况下属于导体的是（）A . 铜钥匙B . 橡皮擦C . 陶瓷杯D . 木筷子2. （2分）(2016·镇江模拟) 关于能源及其利用的下列说法正确的是（）A . 所有能源都是一次能源B . 太阳能是可再生能源C . 能量转化装置的效率可以达到100%D . 目前核能发电主要是利用核聚变方式3. （2分）下列家用电器中，利用电流热效应工作的是（）A . 收音机B . 电褥子C . 电视机D . 电风扇4. （2分） (2019八下·英德期末) 如图的事例中，目的是为了减小摩擦的是（）A . 在瓶盖上制出细条纹B . 在乒乓球拍上粘一层胶粒C . 在守门员的手套上粘橡胶D . 为车轴添加润滑油5. （2分）(2019·长宁模拟) 如图所示的实例中，属于增大压强的是（）A . 在铁轨下面铺枕木B . 破窗锤的敲击端做成锥状C . 书包背带做得较宽D . 大型载重车有很多车轮6. （2分） (2017八上·成都月考) 如图所示的四种现象中，属于光的反射现象的是（）A . 手影游戏B . 水中倒影C . 海市蜃楼D . 小孔成像7. （2分） (2018八下·洪泽月考) 1kg的棉花和1kg的铁块相比较，下列说法中正确的是（）A . 棉花所含物质较多B . 铁块所含物质较多C . 棉花和铁块所含物质一样多D . 无法比较棉花和铁块所含物质的多少8. （2分）(2019·长春模拟) 小峰骑共享单车上学时看到路边的小树向后“飞过”，则他选择的参照物是（）A . 共享单车B . 路边的小树C . 路边的房屋D . 路面9. （2分）(2020·东城模拟) 如图描述的四个实验中，能说明声音的传播需要介质的实验是（）A . 音叉响度越大，乒乓球被弹开越远B . 正在发声的音叉激起水花C . 钢尺伸出长度变短，音调变高D . 抽取罩内的空气，铃声减小10. （2分）(2019·佛山模拟) 下列关于物态变化的说法，正确的是（）A . 用干冰人工降雨，利用了干冰熔化吸热B . 食品在电冰箱里能保鲜，利用了制冷剂汽化吸热C . 冬天的菜窖里放几桶水，利用了水凝固吸热D . 用酒精给高烧病人擦拭降温，利用了酒精升华吸热11. （2分）(2016·齐齐哈尔) 在厨房做饭的时候有很多现象可以用物理知识解释，下列说法中正确的是（）A . 用高压锅炖肉熟的快，是因为锅内气压高水的沸点低B . 炒菜时香气四溢书面分子在做无规则运动C . 电饭锅的插头插入插座时保险丝突然熔断，一定是电路中用电器总功率过大造成的D . 当汤沸腾以后，把炖汤的火调小是为了降低汤的温度12. （2分） (2019九上·惠州期中) 如图所示，AB 和 BC 是由同种材制成的长度相同．体积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有（）A . UAB>UAC ， IAB=IBCB . UAB﹤UAC ， IAB=IBCC . UAB=UAC ， IAB﹤IBCD . UAB﹥UAC ， IAB﹤IBC13. （2分）(2019·山西模拟) 如图所示，是检测光照强度的电路图，电源电压恒定不变，电阻R为定值电阻，光敏电阻随光照强度的增大而减小，闭合开关，下列说法正确的是（）A . 光照强度增大时，电压表示数增大B . 光照强度增大时，电流表示数减小C . 光照强度减小时，定值电阻R在相同的时间里消耗的电能增加D . 光照强度减小时，整个电路消耗的电功率减小14. （2分）(2017·房山模拟) 如图是同学们在操场上发射水火箭的情景．当高压气体把水通过狭小的喷口高速喷射出时，由于作用力和反作用力，火箭高速向天空飞去．下列选项中，与水火箭情景相似的是（）A . 磁悬浮列车行驶B . 跳伞运动员高速下落C . 电动机工作D . 小船在船桨的作用下向前运动15. （2分）一长方体铁块按图所示，从下表面与液面刚刚接触时的a处下放至图中b处．能大致反映铁块下降过程中所受浮力的大小F浮与铁块下表面浸入液体深度h浮关系的图象是（）A .B .C .D .二、多选题 (共5题；共15分)16. （3分） (2017九上·天门期末) 下面是我在“物理学习笔记”中的摘录，其中正确的是（）A . 做功和热传递在改变物体热量上是等效的B . 在远处闻到酒的香味，是分子无规则运动的结果C . 热量是在热传递过程中传递能量的多少D . 物体吸收热量，内能不一定增大，但是温度一定升高17. （3分）(2017·门头沟模拟) 下列说法中正确的是（）A . 地磁场的南极在地理南极的附近B . 通电金属导线中的电流方向与该导线中自由电子定向移动的方向一致C . 电磁感应现象是英国科学家法拉第通过大量实验发现的D . 核电站发电时利用核裂变技术将核能转化为电能18. （3分）(2014·营口) “端午节”时，小明坐火车去旅游，下列涉及到的物理知识，分析合理的是（）A . 打开行驶中的火车车场，遮阳的窗帘飘向窗外，因为窗外空气流速大，压强大B . 火车的铁轨铺设在枕木上是为了增大受力面积，减小压强C . 火车急刹车时，桌子上的水杯向前滑动，是因为速度减小水杯受到的惯性减小D . 小明携带的拉杆式行李箱有两个小轮子，作用是减小摩擦19. （3分） (2016九下·北京开学考) 下列说法中正确的是（）A . 用手击打排球时，手对排球的作用力与排球对手的作用力一定大小相等B . 苹果从树上落向地面的过程中，重力对苹果做功，苹果的重力势能增加C . 水平路面上行驶的汽车，关闭发动机后会停下来，是由于汽车具有惯性D . 宇宙飞船的返回舱在返回地球进入大气层的过程中，一部分机械能转化为内能20. （3分） (2018八上·南阳月考) 甲、乙两辆小车同时从同一起跑线出发向东做匀速直线运动，它们通过的路程s和运动时间t的关系图象如图所示。

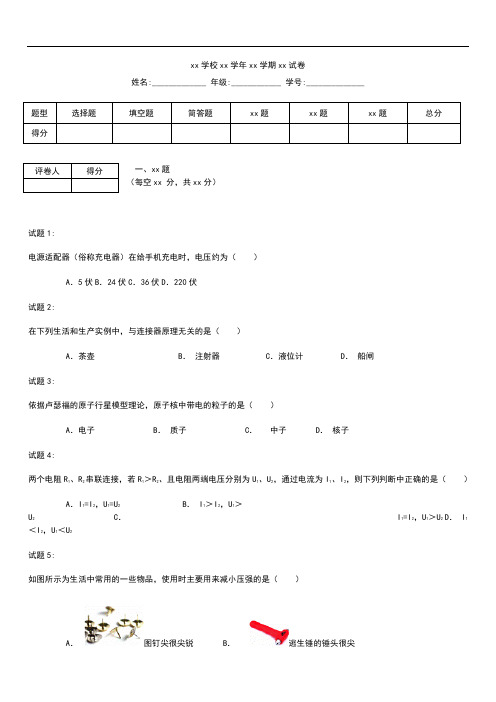

xx学校xx学年xx学期xx试卷姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题评卷人得分（每空xx 分，共xx分）试题1:电源适配器（俗称充电器）在给手机充电时，电压约为（）A．5伏B．24伏C．36伏D．220伏试题2:在下列生活和生产实例中，与连接器原理无关的是（）A．茶壶B．注射器C．液位计 D．船闸试题3:依据卢瑟福的原子行星模型理论，原子核中带电的粒子的是（）A．电子B．质子C．中子 D．核子试题4:两个电阻R1、R2串联连接，若R1＞R2、且电阻两端电压分别为U1、U2，通过电流为I1、I2，则下列判断中正确的是（） A．I1=I2，U1=U2 B． I1＞I2，U1＞U2 C． I1=I2，U1＞U2D． I1＜I2，U1＜U2试题5:如图所示为生活中常用的一些物品，使用时主要用来减小压强的是（）A．图钉尖很尖锐 B．逃生锤的锤头很尖C．切苹果器的刀片做的很薄 D．书包带较宽试题6:如图（a）所示，两个电阻R1、R2串联连接在电源两端，且R1＞R2；接着将R3、R4两电阻并联在相同电源的电路中，如图（b）所示．设R3=R1、R4=R2，两电路闭合电键后，则消耗电能最多的是电阻（）A．R1 B． R2 C． R3 D． R4试题7:在图所示的电路中，R1=15欧，滑动变阻器R2标有“10Ω 2A”字样，闭合电键S，电路元件完好．当滑片向右移动时，若电压表V1的示数与电流表A示数的比值为K1，电压表V2的示数与电流表A示数的比值为K2，下列判断中正确的是（）A．K1＜K2 B． K1=K2C．K1＞K2D．前三项判断均不正确试题8:如图所示，甲、乙两个实心均匀正方体分别放在水平地面上，他们对地面的压强相等．若在两个正方体的上部，沿水平方向分别截去相同高度的部分，则甲、乙对地面压力的变化量为△F甲、△F乙，对地面压强变化量为△P甲、△P乙，剩余部分对地面压力位F′甲、F′乙，剩余部分对地面压强为P′甲，P′乙，下列书法正确的是（）A．F′甲可能大于F′乙B． P′甲可能小于P′乙C．△F甲一定大于△F乙D．△P甲可能小于△P乙试题9:教室里实物投影仪与计算机之间是连接（选填“串联”或“并联”），教室里电风扇正常工作时的电压为伏，这些设备所消耗的电能是用测量的．试题10:首先测定大气压值的实验是实验；标准大气压等于760mm汞柱产生的压强；氢气球升到高空时会破裂，其主要原因是高空的大气压比较（填“高”或“低”）．试题11:小翔同学在学习了物理知识后，知道是离地球最近的一颗恒星；奥斯特发现了“电流周围存在”；在研究串联或并联电路电阻规律，引入总电阻概念，采用了的科学方法．试题12:如图所示，两个完全相同的圆柱形容器内分别盛有不同的液体A、B，已知A液体的质量小于B液体的质量，则两种液体的密度ρAρB；将两个相同的金属球分别浸没在A、B液体中，此时A液体对容器底部的压强B液体对容器底部的压强，两容器对地面的压力F A F B．（均选填“＞”、“=”或“＜”）试题13:某导体电阻为10欧，若10秒内通过该导体横截面的电荷量为3库，则电流大小为安，导体两端电压为伏，若电流变化了1安，则导体的电阻为欧．试题14:如图所示，重为2.45牛的木块，用细线悬着浸没在装有水的柱形容器中，细线对木块的拉力为1.2牛，细线断后木块露出水面前，浮力和重力的合力为牛．当木块静止时，浮力与重力之比为；木块在露出水面之前与之后、下上表面所受水的压强差（选填“变大”、“不变”或“变小”）．试题15:在图所示的电路中，电源电压保持不变．闭合电键S，小灯发光较暗．一段时间后，小灯明显变亮，且电压表与电流表示数比值不变，据此判断电路故障是．将电流表与电阻R的位置对换后，则电表示数保持不变的是（选填“电流表”、“电压表”或“电压表和电流表”）．试题16:某物理兴趣小组同学为了研究固体和液体对外加压力大小的传递特点，他们做了以下实验，如同所示．他们用相同的水平力F，分别推光滑桌面上不同形状的固体左端和装有液体密闭容器的左边活塞，而紧靠右端的完全相同的弹簧被压缩产生形变，弹簧形变量的大小关系为△l4＜△l1=△l2＜△l3．请仔细观察图中的操作和相关条件，归纳得出初步结论：①分析比较图中（a）或（b）或（c）或（d）可得出的初步结论是：．②分析比较图中（a）与（b）和（c）与（d）可得出的初步结论是：．试题17:斜面上重为6牛的铁块，对斜面的压力4牛，如图所示，请用力的图示法画出斜面受到的压力．试题18:在图中，请根据小磁针静止时的方向标出磁感线的方向，以及电源的“+”、“﹣”极．试题19:图中的电路中有一根导线连接错误，要求在错误处打叉，再添加一根导线，使两灯并联连接．试题20:如图所示，实心正方体A放置在水平面上，A的边长为0.5米，A的密度为8×103千克/米3，求：（1）物质A的质量m．（2）物质A对地面的压强p．试题21:在图（a）所示的电路中，电源电压为6伏保持不变，滑动变阻器R2标有“20Ω 1A”字样，所用电流表表盘如图（b）所示．闭合电键，将滑片移到某一位置时，电流表A1与A的示数分别为0.5安和1.1安．（1）求电阻R1的阻值．（2）若不改动电路中各元件的连接，在保证电路所有元件安全使用的情况下，求电阻R2消耗电功率的最大值P2最大．（3）在保证电路所有元件安全使用的情况下，有没有可能使电流表A1与A指针偏离零刻度线的角度相同？（请通过计算说明理由）试题22:如图所示，柱形容器中装有适量的水，小刚同学用一个平底试管装入适量钢珠漂浮在液面．该试管总质量为200克，底面积为2×10﹣3米2，试管总长为20厘米．（1）求水深为25厘米时，容器底部所受水的压强．（2）将该试管放入容器中漂浮时，求容器底部所受压力的增加量．（3）若该试管在水中漂浮时，试管对应水面的位置设为A水，如图所示：若将该试管分别漂浮在ρ1=0.8×103kg/m3和ρ2=1.2×103kg/m3的液体中，试管在两种液体液面所对应位置分别为A1、A2．a．请判断试管上位置A1、A2分别位于位置A水的上方或下方，并选择其中一种液体通过计算说明．b．若将试管漂浮在密度为ρx液体中，所对应液面位置为A x，且ρx＜ρ1，发现A x A1之间的距离恰好等于A水A1的距离，求液体密度ρx的大小．试题23:在“用滑动变阻器改变电路电流”试验中，连接电路时，电键应处于状态；在图（a）所示电路中，闭合电键前，滑片应移到变阻器的端（选填“左”或“右”），试接触后发现电流表的表盘如图（b）所示，发生这一现象的原因是．经思考后，重新连接进行实验，闭合电键后，电流表的示数如图（b）所示，此时电路中电流为安．在“探究液体内部的压强与哪些因素有关”的实验中，小明同学在塑料管上离管底等高的不同位置A、B、C处扎了三个小孔，并将其放入水槽中，如图所示（1）水通过三个小孔流入塑料管中，说明水内部向各个都有压强．（2）若小明改变塑料管在水中的深度，他想探究水内部的压强与的关系．（3）若小明还想探究液体内部的压强与液体种类的关系，还需要用液体种类，且深度的液体进行多次试验．（均选填“相同”或“不同”）试题25:某小组同学做“测定小灯泡的电功率”的实验，所用电源电压为6伏、电压表、电流表、小灯上标有“3.8V 0.3A”、三个滑动变阻器分别标有“5Ω 3A”、“10Ω 2A”、“20Ω 1A”的字样、电键，导线若干．实验时，小涛同学认为电压表应选用0～15伏，电流表选用0～0.6安，滑动变阻器应选用“5Ω 3A”的．（1）你认为小涛同学器材选择是的．（选填“合理”、“不合理”）（2）经过讨论，同学们通过正确的连接和调节滑片后，测出的三次数据记录在表中：试验次数灯泡两端电压（伏）电流（安）1 3.00.262 3.80.33 4.50.32则小灯泡的额定功率为 1.14 瓦．所选用的滑动变阻器是10Ω 2A ．（3）小涛的同学小峰认为不用滑动变阻器也可以完成“测定小灯泡电功率”实验，你认为小峰的建议（选填“可行”、“不可行”），你的理由是：．为了探究容器中漂浮在液面上的冰块完全熔化前后液面变化与液体密度的关系，同学们组成兴趣小组进行实验．他们选用了不同质量的冰块，分别装入盛有水的量筒中，水的体积均为300cm3，如图所示，实验数据记录在表一中，然后，他们换用体积均为300cm3不同液体重复实验，并将数据记录在表二、表三中表一实验序号冰的质量（克）放入冰块水的体积（厘米3）冰熔化后总体积（厘米3）1 603603602 903903903 150490 450表二液体（ρ液体=1.2×103kg/m3）实验序号冰的质量（克）放入冰块水的体积（厘米3）冰熔化后总体积（厘米3）4 603503605 903753906 120400 420表三液体（ρ液体=1.5×103kg/m3）实验序号冰的质量（克）放入冰块水的体积（厘米3）冰熔化后总体积（厘米3）7 603403608 903603909 120380 420（1）分析比较实验序号1或2或3数据的关系及相关条件，可得出的初步结论是：，冰块完全熔化前后容器中液面没有变化（2）分析比较实验序号4或5或6，的数据的关系及相关条件，可得出的初步结论是：．（3）分析比较表二和表三中的数据的关系及相关条件，可得出的初步结论是：质量相同的冰块，漂浮在不同液体中，液体密度越大，冰块完全熔化前后容器中液面变化越大．试题1答案:A解：手机已经成为现代最常用的通信工具，手机专用充电器的工作电压在5V左右．故选A．试题2答案:B解：A、茶壶的壶嘴与壶身底部相通，上端开口，壶嘴和壶身在同一高度，倒满水后，液面相平，故茶壶是连通器；不符合题意；B、注射器在吸药水时，是利用外界大气压大于其内部的压强，故药水在外界大气压的作用下被压入注射器内部的，是利用大气压强的原理工作的，故该选项符合题意；C、液位计是底部相通，上端开口，利用连通器的原理制成的，本选项不符合题意；D、船闸也是利用连通器的原理工作的，本选项不符合题意；故选B．试题3答案:B解：卢瑟福原子核式结构理论认为：原子由位于原子中心的原子核与核外带负电的电子组成；原子核由带正电的质子与不带电的中子组成．原子核中带电的粒子的是质子．故选B．试题4答案:C解：因串联电路中各处的电流相等，所以，两电阻串联时通过它们的电流相等，即I1=I2，由I=的变形式U=IR可知，R1＞R2时，U1＞U2．故选C．试题5答案:D解：A、图钉尖很尖锐，是在压力一定的情况下，通过减小受力面积，增大压强，不符合题意；B、逃生锤很尖，是在压力一定的情况下，通过减小受力面积，增大压强，不符合题意；C、切苹果器的刀片做的很薄，是在压力一定的情况下，通过减小受力面积，增大压强，不符合题意；D、书包带较宽，是在压力一定的情况下，通过增大受力面积，减小压强，符合题意．故选D．试题6答案:D解：根据电路图a可知，两电阻串联；根据电路图b可知，两电阻并联；因为串联电路两端电压等于各部分电压之和，而并联电路两端电压相等，由W=t可知，W3＞W1；W4＞W2；因为R1＞R2，R3=R1、R4=R2，所以R3＞R4，由W=t可知，W3＜W4．故选D．试题7答案:C解：由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，由I=可得：K1==R1，K2==R2，因R1的阻值15Ω大于变阻器R2的最大阻值10Ω，所以，滑片向右移动时，R1始终大于R2，则K1＞K2．故选C．试题8答案:ACD解：A、设甲边长为a，乙边长为b，则由图可知a＞b，两物体对地面的压强相等，即=；化简得：ρ甲a=ρ乙b；截去相等高度后，甲的体积仍大于乙的体积；两物体剩余质量m甲=ρ甲a2（a﹣h），m乙=ρ乙b2（b﹣h），=；即剩余部分质量甲的质量大于乙的质量；而F=G=mg，所以剩余部分甲的压力F′甲大于乙的压力F′乙；此选项正确；B、由p=得：两物体剩余部分对地面的压强p′甲==ρ甲（a﹣h）g；p′乙==ρ乙（b﹣h）g；===；即剩余部分甲对地面的压强p′甲大于乙对地面的压强p′乙，此选项错误；C、截去相等高度h后，甲减少的质量为△m甲=ρ甲a2h，乙减少的质量为△m乙=ρ乙b2h，甲减少的压力为△F甲=△G甲=△m甲g=ρ甲a2hg，乙减少的压力为△F乙=△G乙=△m乙g=ρ乙b2hg，===×＞1，所以甲对地面压力的变化量为△F甲一定大于乙对地面压力的变化量△F乙，此选项正确；D、截去相等高度h后，甲减少的压强为△p甲=ρ甲gh，乙减少的压强为△p乙=ρ乙gh，已知ρ甲＜ρ乙，所以△p甲＜△p乙．故选A、C、D．试题9答案:解：因为教室里的实物投影仪与计算机工作时相互影响，它们之间是串联连接；教室里电风扇正常工作时的电压为220V；这些设备所消耗的电能是用电能表来测量．故答案为：串联；220；电能表．试题10答案:解：意大利科学家托里拆利首先完成测定大气压的实验，一个标准大气压能够支持760mm高的水银柱，即一个标准大气压相当于760mm高水银柱产生的压强．氢气球在升高过程中，球外的大气压强越来越小，而球内的气压不变，所以气球体积逐渐增大，当球内气压大于外界大气压时，就会将球胀破；故本题答案为：托里拆利；一个；低．试题11答案:解：（1）太阳是离地球最近的一颗恒星；（2）奥斯实验说明电流的周围存在磁场；（3）一个电阻和几个电阻串联或并联的效果相同，这种方法叫等效替代法．故答案为：太阳；磁场；等效替代．试题12答案:解：（1）两个圆柱形容器完全相同，由图知，A液体的体积V A＞V B，A液体的质量m A＜m B，由ρ=可知，ρA＜ρB．（2）容器为圆柱形容器，液体对容器底的压力F=G=mg，由于A液体的质量小于B液体的质量，所以A液体对容器底的压力小于B液体对容器底的压力，而两个圆柱形容器完全相同、底面积相同，所以由p=可知A两容器底受到的液体压强小于B两容器底受到的液体压强，将两个完全相同的金属球分别投入两容器中都浸没，且两容器均没有液体溢出，所以排开液体的体积相同，即液面升高的高度相同．根据液体压强的公式p=ρgh可知，△p甲=ρ甲g△h，△p乙=ρ乙g△h由于ρ甲＜ρ乙所以△p甲＜△p乙所以将两个完全相同的金属球分别投入两容器中甲、乙容器底部受到的压强关系为：p甲＜p乙；（3）两个圆柱形容器完全相同、A液体的质量小于B液体的质量，将两个完全相同的金属球分别投入两容器中，容器的总质量m总A＜m总B，而容器对地面的压力F=G=mg，所以，两容器对地面的压力F A＜F B．故答案为：＜；＜；＜．试题13答案:解：通过导体的电流I===0.3A；由I=可知，导体两端电压：U=IR=0.3A×10Ω=3V；因为电阻是导体本身的一种性质，不随着导体两端的电压和通过电流的改变而改变，因此若电流变化了1安，则导体的电阻仍为10Ω．故答案为：0.3；3；10．试题14答案:解：用细线悬着浸没在装有水的柱形容器中，木块受到向下的重力、绳子对它向下的拉力和水的浮力，即F浮=G+F，则浮力和重力的合力为绳子对它向下的拉力，为1.2N；细线断后，木块静止，会漂浮在液面上，浮力等于重力，故浮力与重力之比为1：1；木块在露出水面之前浮力大于重力，露出水面后静止，浮力等于重力，下上表面所受水的压力差减小，故下上表面所受水的压强差变小；故答案为：1.2；1：1；变小试题15答案:解：由电路图可知，电阻R与灯泡L串联，电压表测灯泡L两端的电压，电流表测电路中的电流；因为灯泡的亮暗取决于实际功率的大小，所以小灯泡变亮时，实际功率变大；由P=I2R可知，电路中的电流变大，即电流表示数变大；由I=可知，电路中的总电阻变小，并且灯泡能发光，因此电阻R短路；将电流表与电阻R的位置对换后，由于R被短路，因此电路仍为灯泡的基本电路，因此电流表示数不变；由于电压表与电阻并联，因此电压表示数变为零．故答案为：R短路；电流表．试题16答案:解：（1）分析比较图（a）和（b）和（c）或（d）他们用相同的水平力F，分别推光滑桌面上不同形状的固体左端和装有液体密闭容器的左边活塞，而紧靠右端的完全相同的弹簧被压缩产生形变，可知：用相同的水平力施加在固体和液体上，固体和液体都能传递外加的压力；（2）分析比较图中（a）与（b）和（c）与（d），他们用相同的水平力F，分别推光滑桌面上不同形状的固体左端和装有液体密闭容器的左边活塞，而紧靠右端的完全相同的弹簧被压缩产生形变，弹簧形变量的大小关系为△l4＜△l1=△l2＜△l3．因弹簧的伸长量与压力大小成正比，（c）与（d），的活塞面积不同，可知：用相同的水平力施加在固体和液体上，固体传递外加压力的大小和固体形状无关，液体传递外加压力的大小和装有液体密闭容器的左右两端的活塞大小有关；故答案为：（1）用相同的水平力施加在固体和液体上，固体和液体都能传递外加的压力；（2）用相同的水平力施加在固体和液体上，固体传递外加压力的大小和固体形状无关，液体传递外加压力的大小和装有液体密闭容器的左右两端的活塞大小有关．试题17答案:解：物体对斜面的压力，作用点在斜面上，方向是和斜面垂直向里，大小为4N．如图所示试题18答案:解：由于异名磁极相互吸引，所以当小磁针自由静止时，与小磁针N极靠近的螺线管的左端一定是S极；根据图示的线圈绕向和螺线管的NS极，利用安培定则可以确定螺线管中电流的方向是从螺线管的左端流入，右端流出，因此电源的左端为正极，右端为负极．磁感线方向从N极指向S极．答案如下图所示：试题19答案:解：两灯泡并联，两灯泡应并列连接，即应首首相连、尾尾相连，由图所示电路图可知，开关左端与L1左端的连线错误，修改后的电路图如图所示：试题20答案:解：（1）实心正方体体积：V=L3=（0.5m）3=0.125m3，由ρ=得，正方体的质量：m=ρV=8×103kg/m3×0.125m3=1000kg；（2）物体对水平地面的压力：F=G=mg=1000kg×9.8N/kg=9.8×103N，受力面积：S=（0.5m）2=0.25m2，对地面的压强：p===3.92×104Pa．答：（1）该物体的质量为1000kg；（2）对地面的压强为3.92×104Pa．试题21答案:解：由电路图可知，R1与R2并联，电压表测电源的电压，电流表A测干路电流，电流表A1测R2支路的电流．（1）因并联电路中干路电流等于各支路电流之和，所以，通过R1的电流：I1=I﹣I2=1.1A﹣0.5A=0.6A，因并联电路中各支路两端的电压相等，所以，由I=可得，电阻R1的阻值：R1===10Ω；（2）由滑动变阻器R2的铭牌“20Ω 1A”可知，通过R2的最大电流I2最大=1A，则电阻R2消耗电功率的最大值：P2最大=UI2最大=6V×1A=6W；（3）因电流表A1与A指针偏离零刻度线的角度相同时大量程的示数是小量程示数的5倍，即=，所以，指针位置相同时，两支路的电流之比：===，则两支路的电阻之比：===，所以，R2=4R1=4×10Ω=40Ω，而滑动变阻器的最大阻值为20Ω，所以不可能使电流表A1与A指针偏离零刻度线的角度相同．答：（1）电阻R1的阻值为10Ω；（2）若电阻R2消耗电功率的最大值为6W；（3）通过计算可知，不可能使电流表A1与A指针偏离零刻度线的角度相同．试题22答案:解：（1）容器底部所受水的压强：p=ρ液gh=1×103kg/m3×10N/kg×0.2m=2×103Pa．（2）该试管的总重力G=mg=200×10﹣3kg×10N/kg=2N，由于试管在水中，浮力等于重力，F浮=G=2N，则容器底所受压力的增加量△F=G排=F浮=2N；（3）a、试管漂浮在水中时，F浮水=G，根据阿基米德原理F浮=ρ液gV排得：ρ水gV排水=G，试管漂浮在ρ1液体中时，F浮1=G，即ρ1gV排1=G，所以ρ水gV排水=ρ1gV排1，由于ρ1=0.8×103kg/m3和ρ水=1×103kg/m3所以V排水＜V排1，由于试管底面积相同，则L A＜L A1，即试管上位置A1位于A水的上方；b、由于ρ1＜ρ水，A1位于A水的上方；则ρx＜ρ1时A x位于A1的上方；由于A x A1之间的距离恰好等于A水A1的距离，设A x A1=A水A1=L，则V排水=sL水，V排1=s（L水+L），V排x=s（L水+L+L），由于试管漂浮在液面上，F浮=G，则F浮水=F浮1=F浮x=G，即ρ水gV排水=ρ1gV排1=ρx gV排x，则ρ水gsL水=ρ1gs（L水+L）=ρx gs（L水+L+L），即：0.8×103kg/m3×L水=0.8×103kg/m3×（L水+L）=ρx（L水+L+L），解得：ρx=0.6×103kg/m3．答：（1）水深为25厘米时容器底部所受水的压强为2×103Pa；（2）将该试管在水中漂浮时，容器底所受压力的增加量为2N；（3）a．试管上位置A1位于A水的上方、A2水的下方．b．液体密度ρx的大小为0.6×103kg/m3．试题23答案:解：连接电路时，电键处于断开状态，避免连接完最后一根导线，电路中就有电流，可能会损坏电路元件；滑动变阻器的滑片处于右端，连入电路的阻值最大，电流最小，对电路起到保护作用；由图知，电流表指针向左偏转，原因是正负接线柱接反了；由图知，电流表选择的是0～0.6A量程，对应的分度值是0.02A，示数为0.4A．故答案为：断开；右；电流表正负接线柱接反了；0.4．试题24答案:解：（1）水通过三个小孔流入塑料管中，说明水内部向各个方向都有压强；（2）小明改变塑料管在水中的深度，他想探究水内部的压强与深度的关系；（3）小明还想探究液体内部的压强与液体种类的关系，需要用不同液体且深度不同的液体来进行实验．故答案为：（1）方向；②水的深度；③不同；相同．试题25答案:解：（1）灯泡正常发光时滑动变阻器两端电压：U R=U﹣U L=6V﹣3.8V=2.2V，此时滑动变阻器接入电路的阻值：R==≈7.33Ω，滑动变阻器选择“5Ω 3A”不合理，应选择“10Ω 2A”的滑动变阻器．（2）由表中实验数据可知，灯泡额定电压3.8V对应的电流为0.3A，灯泡额定功率：P=UI=3.8V×0.3A=1.14W；由（1）可知，滑动变阻器应选择“10Ω 2A”．（3）灯泡在额定电压下的时间功率是额定功率，由题意可知，不适用滑动变阻器不能把灯泡两端电压调节到灯泡的额定电压3.8V，因此小峰的建议不合理．故答案为：（1）不合理；（2）1.14；10Ω 2A；（3）不可行；无法调节灯泡两端电压到灯泡的额定电压．试题26答案:解：（1）分析比较实验序号1或2或3数据的关系及相关条件，可得出的初步结论是：漂浮在水中的冰块，冰块完全熔化后体积不变，容器中液面没有变化；（2）分析比较实验序号4或5或6，的数据的关系可得出的初步结论是：漂浮在密度为1.2×103kg/m3的液体中的冰块，冰块完全熔化后体积增大，容器中液面上升；（3）质量相同的冰块，漂浮在不同液体中，液体密度越大，冰块完全熔化前后容器中液面变化越大，得出此结论，需保证质量相同，故分析比较表二和表三中的4和7（或5和8或6和9）；故答案为：（1）漂浮在水中的冰块，冰块完全熔化后体积不变；（2）漂浮在密度为1.2×103kg/m3的液体中的冰块，冰块完全熔化后体积增大，容器中液面上升；（3）4和7。

2017普陀区一模分析又到了初三的第一个关键时期，同样也是普陀区一如既往的打头阵，普陀区物理难度向来不低，此次虽然整体并无太过跳跃的题目，计算量上较以往也有所下降，但部分题目的考点还是保持了一定的难点的，这次就让我们一起来讨论下。

选择题：前几题同样较为常规，第5题倒是一道比较贴合生活的题目，6、7的电学题考法也比较常规，一者是电路分析，一者是动态电路，在动态电路中加入电功率分析算是比较少见，但分析的内容仍然是电流与电压，所以难度并不高。

压轴压强切割也只要用极限法判断甲接近切完即可。

填空题：常规送分题之后，11题的原因问法比较巧妙，阅卷的松紧直接决定此题得分的高低，主要的得分点应该是水的压强很大，至于水的深度问题就看阅卷老师的评定了。

14题的浮力考的比较灵活，难度较以往更难了一些，15题的电路故障也是老题，最快的想法就是两电表反向变化，这是待测电阻为滑动变阻器的现象，也就是R1必坏，在这个前提下分类思考会比较简单。

压轴小题的总结不算难，难点在于实验步骤的写法，注意实验步骤的描述与结果的记录；此类题目请大家本着尽可能多写，写的越详细越好的思路来做。

作图题：虽然属于送分题行列，但最后一题要补两根导线，连成一个并联电路。

计算题：略过计算第一题之后，我们来到了电学的21题，这里的难点在于理解题意，一个是求并联时最大电功率，此时滑动变阻器电流取到上限，一个是求串联最小电功率，此时滑动变阻器电阻取到上限，分别计算即可。

22题的杯中放物的考点也算比较常见，而且简化计算用的都是字母来表达，这使得计算上简单不少，可是对于不习惯用字母表达式子的同学而言，写起来估计还挺别扭的。

实验题：24题，作为实验大题的第二题，此题的难度倒是不小，首先是干路，支路的用词，其次是多次测量的问题，笔者认为这里无论是换电池，还是换电阻都不算太好的答案，所以此空算是出题角度不太好的，最后就是小李的问题，注意需要两个支路电流分别测量，所以不能把任何一个电键放干路上，而是支路上各一个，然后虽然说的是只能增加一根导线，不过由于只要画简图，所以这个考点反而不容易做错。

电路计算宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P 移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“20 1A”字样，所用电流表的表盘如图13（b）所示。

闭合电键后，滑片P移到某一位置时，电流表示数为1安。

求：（1）通过电阻R1的电流I1。

（2）滑动变阻器R2连入电路的阻值。

（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。

闵行：26. 在图16（a ）所示的电路中，电源电压为18伏保持不变，电阻R 2的阻值为10欧，滑动变阻器R 1标有“20 1A”字样，电流表、电压表的表盘如图 16（b ）所示。

闭合电键 S ，求：（1）在移动变阻器滑片 P 的过程中，电压表V 1 示数的最小值。

（2）如果用另一个电阻R 0 和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V 2 并联在电源两端。

要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。

通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。

图13（a ） （b ）PR 2 SAR 1黄浦：22、在图12所示的电路中，电源电压为10伏且不变。

定值电阻的阻值为10欧，滑动变阻器上标有“2A”字样。

闭合电键S①求通过的电流。

②通电10秒，求电流通过所做的功。

p③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。

S青浦：24．在图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．静安：22．在图（a）所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．浦东：21．在图（a）所示电路中，电源电压4.5伏保持不变，变阻器上标有“10Ω 2A”字样．闭合电键S 后，电流表和电压表指针的位置分别如图（b）所示．（1）电流表示数为安，电压表示数为伏，求变阻器R2的电功率．（2）求电阻R1的阻值．（3）在电路安全工作前提下，移动变阻器滑片P，发现有一个电表示数无法达到所选量程的最大值．请判断：是表无法达到最大值，通过计算说明理由．虹口：22．在图所示的电路中，电源电压保持不变①若电阻R1的阻值为15欧，电流表示数为0.2安，求电阻R1两端的电压U1和电阻R1消耗的电功率P1．②若电阻R1的阻值未知，向右移动滑动变阻器R2的滑片P，每次移动时均使变阻器R2接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压U和R2为（R0+20欧）时电流表A的示数．R2的阻值电流表A的示数R00.6安R0+10欧0.4安R0+20欧崇明：21．在如图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S，电流表示数为0.2A．求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．解：（1）U V=U1=IR1=0.2A×10Ω=2V；（2）U2=U﹣U1=6V﹣2V=4V；R2===20Ω；（3）如果电压表量程为0～15V，电路最大电流为I===0.6A，因此电流表量程应为0～0.6A；I最大=0.6A，U V=I最大R1=0.6A×10Ω=6V＜15V此时电压表、电流表的示数分别为6V、0.6A；如果电流表选择0～0.6A量程，电压表选择0～3V量程，I最大===0.3A．此时电压表、电流表的示数分别为3V、0.3A．松江：22．在图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“2A”字样．电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏．（电表量程可以改变）．①求电源电压U．②将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．③现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值．徐汇：24．在如图（a）所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S ，电流表的示数为0.5安，求：①电阻R 1两端的电压U 1；②现用电阻R 0替换电阻R 1，同时将一电压表接入电路中，且电流表选用0﹣0.6A 量程，电压表选用0﹣3V 量程，要求：在移动变阻器滑片P 的过程中，使电压表V 和电流表A 的指针均能到达图（b ）（c ）所示位置，且电路能正常工作；i ）若电压表接在ab 两点之间，求替换电阻R 0的阻值范围； ii ）若电压表接在bc 两点之间，求替换电阻R 0的阻值范围．普陀：21.在图12（a ）所示的电路中，电源电压为4伏且不变。

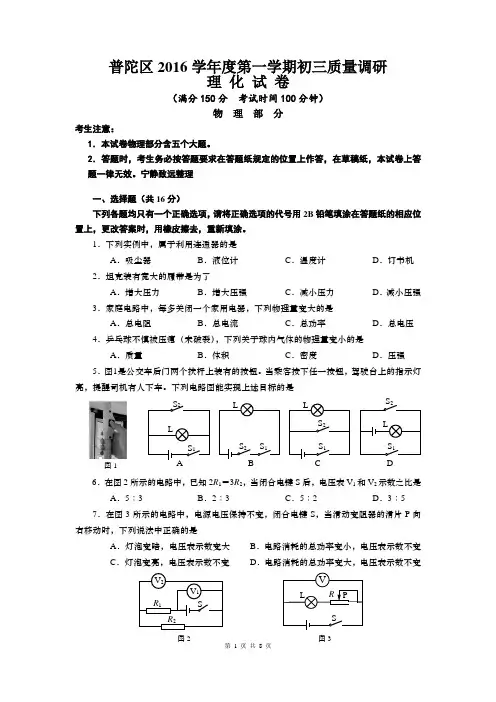

普陀区2016学年度第一学期初三质量调研理 化 试 卷（满分150分 考试时间100分钟）物 理 部 分考生注意：1．本试卷物理部分含五个大题。

2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效。

宁静致远整理一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1．下列实例中，属于利用连通器的是A ．吸尘器B ．液位计C ．温度计D ．订书机2．坦克装有宽大的履带是为了A ．增大压力B ．增大压强C ．减小压力D ．减小压强3．家庭电路中，每多关闭一个家用电器，下列物理量变大的是A ．总电阻B ．总电流C ．总功率D ．总电压4．乒乓球不慎被压瘪（未破裂），下列关于球内气体的物理量变小的是A ．质量B ．体积C ．密度D ．压强5．图1是公交车后门两个扶杆上装有的按钮。

当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机有人下车。

下列电路图能实现上述目标的是6．在图2所示的电路中，已知2R 1＝3R 2，当闭合电键S 后，电压表V 1和V 2示数之比是A ．5∶3B ．2∶3C ．5∶2D ．3∶57．在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右移动时，下列说法中正确的是A ．灯泡变暗，电压表示数变大B ．电路消耗的总功率变小，电压表示数不变C ．灯泡变亮，电压表示数不变D ．电路消耗的总功率变大，电压表示数不变LS 1S 2 L S 1 S 2 LS 1S 2L S 1S 2 A B C D图1图2 图3R 2V 2 SV 1R 1VLR SP8．甲、乙两个实心均匀正方体放在水平地面上，它们对地面压强相等，已知ρ甲＞ρ乙，若在两个正方体上部分别沿水平方向切去相同的高度，剩余部分的质量分别为m 甲'和m 乙'，则下列说法中正确的是A ．m 甲'一定小于m 乙'B ．m 甲'一定等于m 乙'C ．m 甲'一定大于m 乙'D ．m 甲'可能等于m 乙'二、填空题（共26分）请将结果填入答题纸的相应位置。

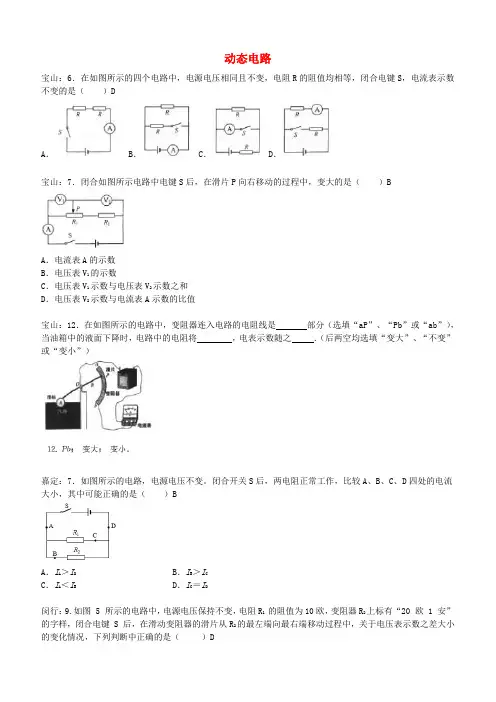

动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R 的阻值均相等，闭合电键S ，电流表示数不变的是（ ）DA ．B ．C ．D ．宝山：7．闭合如图所示电路中电键S 后，在滑片P 向右移动的过程中，变大的是（ ）BA ．电流表A 的示数B ．电压表V 1的示数C ．电压表V 1示数与电压表V 2示数之和D ．电压表V 2示数与电流表A 示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随之 ．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。

闭合开关S 后，两电阻正常工作，比较A 、B 、C 、D 四处的电流大小，其中可能正确的是（ ）BA ．I A ＞I DB ．I B ＞I CC ．I A ＜I BD ．I C ＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R 1 的阻值为10欧，变阻器R 2上标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。

若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。

黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。

若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2b A.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中 ①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值 ．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB 和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电源电压保持不变。

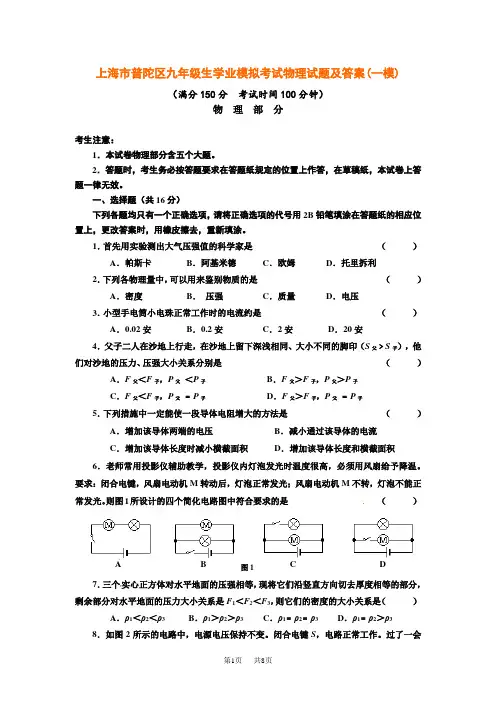

上海市普陀区九年级生学业模拟考试物理试题及答案(一模)（满分150分 考试时间100分钟）物 理 部 分考生注意： 1．本试卷物理部分含五个大题。

2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效。

一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1．首先用实验测出大气压强值的科学家是 （ ）A ．帕斯卡B ．阿基米德C ．欧姆D ．托里拆利2．下列各物理量中，可以用来鉴别物质的是 （ ）A ．密度B ． 压强C ．质量D ．电压3．小型手电筒小电珠正常工作时的电流约是 （ ） A ．0.02安 B ．0.2安 C ．2安 D ．20安4．父子二人在沙地上行走，在沙地上留下深浅相同、大小不同的脚印（S 父﹥S 子），他们对沙地的压力、压强大小关系分别是 （ ）A ．F 父＜F 子，P 父 ＜P 子B ．F 父＞F 子，P 父＞P 子C ．F 父＜F 子，P 父 ﹦P 子D ．F 父＞F 子，P 父 ﹦P 子5．下列措施中一定能使一段导体电阻增大的方法是 （ ） A ．增加该导体两端的电压 B ．减小通过该导体的电流C ．增加该导体长度时减小横截面积D ．增加该导体长度和横截面积6．老师常用投影仪辅助教学，投影仪内灯泡发光时温度很高，必须用风扇给予降温。

要求：闭合电键，风扇电动机M 转动后，灯泡正常发光；风扇电动机M 不转，灯泡不能正常发光。

则图1所设计的四个简化电路图中符合要求的是 （ ）7．三个实心正方体对水平地面的压强相等，现将它们沿竖直方向切去厚度相等的部分，剩余部分对水平地面的压力大小关系是F 1＜F 2＜F 3，则它们的密度的大小关系是（ ）A ．ρ1＜ρ2＜ρ3B ．ρ1＞ρ2＞ρ3C ．ρ1﹦ρ2﹦ρ3D ．ρ1﹦ρ2＞ρ38．如图2所示的电路中，电源电压保持不变。

目录表格实验题 (1)电路计算 (14)电学实验 (24)电学压轴计算专题 (34)动态电路 (45)故障电路 (51)生活常识、估值专题 (56)选择易错题专题 (64)压强计算 (72)表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C 三处的电流（I 总、I 1和I 2），用电压表测出各个电阻两端的电压和电源两端的总电压（U 1、U 2和U 总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。

如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。

他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。

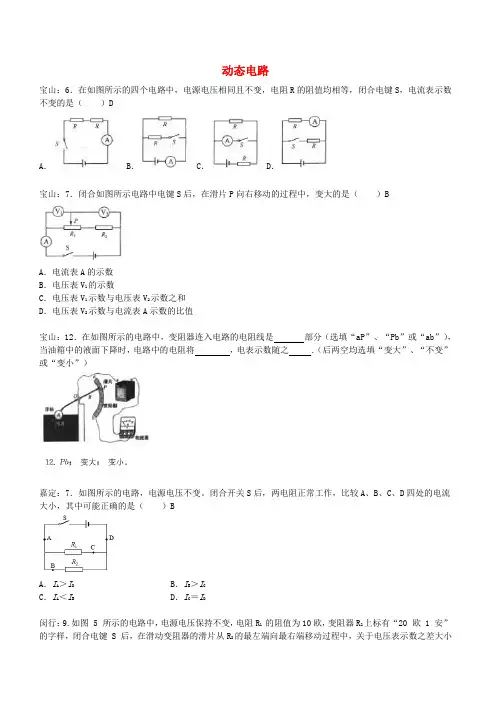

动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R 的阻值均相等，闭合电键S ，电流表示数不变的是（ ）DA ．B ．C ．D ．宝山：7．闭合如图所示电路中电键S 后，在滑片P 向右移动的过程中，变大的是（ ）BA ．电流表A 的示数B ．电压表V 1的示数C ．电压表V 1示数与电压表V 2示数之和D ．电压表V 2示数与电流表A 示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随之 ．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。

闭合开关S 后，两电阻正常工作，比较A 、B 、C 、D 四处的电流大小，其中可能正确的是（ ）BA ．I A ＞I DB ．I B ＞I CC ．I A ＜I BD ．I C ＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R 1 的阻值为10欧，变阻器R 2上标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。

若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。

黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。

若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2b A.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中 ①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值 ．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB 和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电源电压保持不变。

电路计算宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“21A”字样，所用电流表的表盘如图13（b）所示。

闭合电键后，滑片P移到某一位置时，电流表示数为1安。

求：（1）通过电阻R1的电流I1。

（2）滑动变阻器R2连入电路的阻值。

（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。

闵行：26. 在图16（a ）所示的电路中，电源电压为18伏保持不变，电阻R 2的阻值为10欧，滑动变阻器R 1标有“20 1A”字样，电流表、电压表的表盘如图 16（b ）所示。

闭合电键 S ，求：（1）在移动变阻器滑片 P 的过程中，电压表V 1 示数的最小值。

（2）如果用另一个电阻R 0 和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V 2 并联在电源两端。

要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。

通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。

（a ） （b ）R黄浦：22、在图12所示的电路中，电源电压为10伏且不变。

定值电阻的阻值为10欧，滑动变阻器上标有“2A”字样。

闭合电键S①求通过的电流。

②通电10秒，求电流通过所做的功。

③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。

S青浦：24．在图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．静安：22．在图（a）所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．浦东：21．在图（a）所示电路中，电源电压4.5伏保持不变，变阻器上标有“10Ω 2A”字样．闭合电键S后，电流表和电压表指针的位置分别如图（b）所示．（1）电流表示数为安，电压表示数为伏，求变阻器R2的电功率．（2）求电阻R1的阻值．（3）在电路安全工作前提下，移动变阻器滑片P，发现有一个电表示数无法达到所选量程的最大值．请判断：是表无法达到最大值，通过计算说明理由．虹口：22．在图所示的电路中，电源电压保持不变①若电阻R1的阻值为15欧，电流表示数为0.2安，求电阻R1两端的电压U1和电阻R1消耗的电功率P1．②若电阻R1的阻值未知，向右移动滑动变阻器R2的滑片P，每次移动时均使变阻器R2接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压U和R2为（R0+20欧）时电流表A的示数．崇明：21．在如图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω2A”字样，两电表均为常用电表．闭合开关S，电流表示数为0.2A．求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．解：（1）U V=U1=IR1=0.2A×10Ω=2V；（2）U2=U﹣U1=6V﹣2V=4V；R2===20Ω；（3）如果电压表量程为0～15V，电路最大电流为I===0.6A，因此电流表量程应为0～0.6A；I最大=0.6A，U V=I最大R1=0.6A×10Ω=6V＜15V此时电压表、电流表的示数分别为6V、0.6A；如果电流表选择0～0.6A量程，电压表选择0～3V量程，I最大===0.3A．此时电压表、电流表的示数分别为3V、0.3A．松江：22．在图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“2A”字样．电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏．（电表量程可以改变）．①求电源电压U．②将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．③现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值．徐汇：24．在如图（a）所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S，电流表的示数为0.5安，求：①电阻R1两端的电压U1；②现用电阻R0替换电阻R1，同时将一电压表接入电路中，且电流表选用0﹣0.6A量程，电压表选用0﹣3V量程，要求：在移动变阻器滑片P的过程中，使电压表V和电流表A的指针均能到达图（b）（c）所示位置，且电路能正常工作；i）若电压表接在ab两点之间，求替换电阻R0的阻值范围；ii ）若电压表接在bc 两点之间，求替换电阻R 0的阻值范围．普陀：21.在图12（a ）所示的电路中，电源电压为4伏且不变。

普陀区中考物理一模有答案TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-2017年普陀区中考物理一模含答案考生注意：1. 本试卷物理部分含五个大题2. 答题时，考生务必按答题要求在答题纸规走的位置上作答，在草稿纸，本试卷上答题一律无效。

一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1. 下列各实例中，属于利用连通器的是…………………………………………………………（） A. 吸尘器 B.液位计 C. 温度计 D. 订书机 2. 坦克装宽大的履带是为了………………………………………………………………………（） A. 增大压力 B.增大压强 C. 减小压力 D.减小压强3. 家庭电路中，每多关闭一个家用电器，下列物理量变大的是………………………………（） A.总电阻 B.总电流 C.总功率 D. 总电压4. 兵兵球不慎被压瘪（未破裂），下列关于球内气体的物理量变小的是………………………（） A.质量 B.体积 C.密度 D. 压强5. 公交车后门两个扶杆上装有按钮，当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机有人下车。

下列电路图能实现上述目标的是………………………………………………………………………（）6. 在下图2所示的中，已知2132R R ，当闭合电键S 后，电压表V 1和V 2示数之比是………（） A. 5：3 B. 2：3 C.5：2D. 3：5图2 图37. 在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右移动时，下列说法中正确的是……………………………………………………………………………………………（）A.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变8. 甲乙两个实心均匀正方体放在水平地面上，它们对地面压强相等，已知乙甲ρρ>，若在两个正方体上部分别沿水平方向切去相同的高度，剩余部分的质量分别为'甲m 和'乙m ，则下列说法中正确的是（ ） A. '甲m 一定小于'乙m B. '甲m 一定等于'乙m C. '甲m 一定大于'乙mD. '甲m 可能等于'乙m二、填空题（共26分）请将结果填入答题纸的相应位置。
