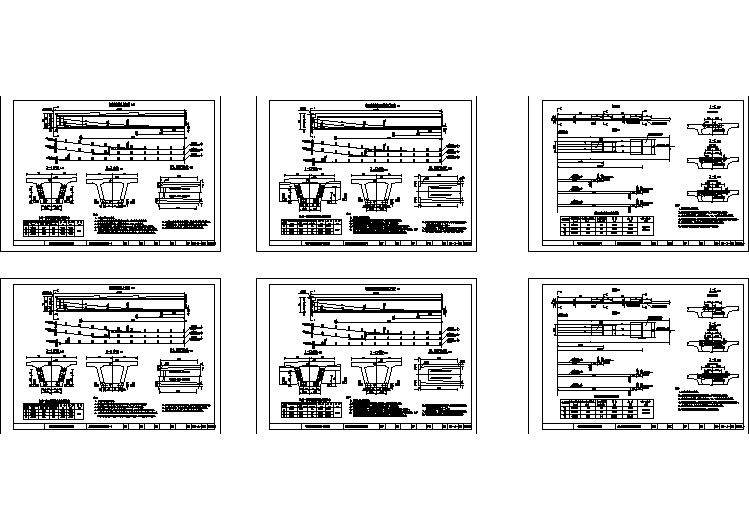

高铁预制箱梁结构尺寸图

高铁预制箱梁结构尺寸图

高铁预制箱梁结构尺寸
图
公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]
模板结构尺寸
（1）支座板位置开孔示意图
梁支座板类型：QZ-5000，QZ-5500；梁支座板类型：QZ-4000，QZ-4500。

不同类型的支座板按照对角线开同类孔方式开孔。

QZ-5000型支座板开孔位置及预埋钢板如下
（2）、底模泄水孔位置图如下：
（3）梁顶泄水孔、通信信号过轨孔预留螺栓孔开孔位置（依次为、箱梁）如图：
（4）侧模附着式振捣器固位预埋钢板布置如下图：
（5）侧模示意图：
（6）内模图形如下：
标准段断面示意图隔墙段断面示意图
（7）内模拆除示意图：
步骤一：收缩下侧板（下侧油缸）
步骤二：收缩上侧板（上侧油缸）
步骤三：整体下落（立柱油缸）
：卷扬机拖拉内模，使得内膜端部置于内膜活动移模支架上。

C-2：5T 卷扬机拖拉内模至内膜前端置于内膜存放台座，50t龙门吊辅助。

C-3：5T卷扬机继续拖拉内模，使得内膜放置于内膜存放台座上，两台50t龙门吊辅助。

：5t卷扬机将内膜整体拖出梁体，使其整体放置于存放台座。

（8）模板尺寸表：
模板尺寸控制表
跨度箱梁底模预留反拱度
注：跨中预留反拱：15mm
跨度箱梁底模预留反拱度
注：跨中预留反拱：。
