高速铁路32.0m单线箱梁

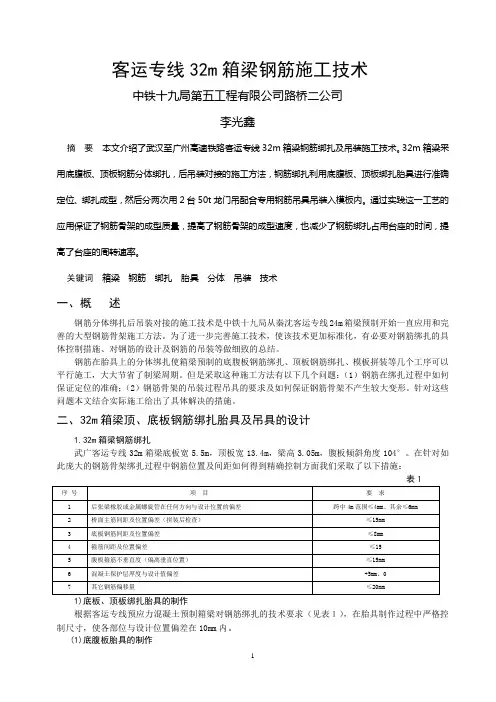

客运专线32m箱梁钢筋施工技术中铁十九局第五工程有限公司路桥二公司李光鑫摘要本文介绍了武汉至广州高速铁路客运专线32m箱梁钢筋绑扎及吊装施工技术。

32m箱梁采用底腹板、顶板钢筋分体绑扎，后吊装对接的施工方法，钢筋绑扎利用底腹板、顶板绑扎胎具进行准确定位、绑扎成型，然后分两次用2台50t龙门吊配合专用钢筋吊具吊装入模板内。

通过实践这一工艺的应用保证了钢筋骨架的成型质量，提高了钢筋骨架的成型速度，也减少了钢筋绑扎占用台座的时间，提高了台座的周转速率。

关键词箱梁钢筋绑扎胎具分体吊装技术一、概述钢筋分体绑扎后吊装对接的施工技术是中铁十九局从秦沈客运专线24m箱梁预制开始一直应用和完善的大型钢筋骨架施工方法。

为了进一步完善施工技术，使该技术更加标准化，有必要对钢筋绑扎的具体控制措施、对钢筋的设计及钢筋的吊装等做细致的总结。

钢筋在胎具上的分体绑扎使箱梁预制的底腹板钢筋绑扎、顶板钢筋绑扎、模板拼装等几个工序可以平行施工，大大节省了制梁周期。

但是采取这种施工方法有以下几个问题：（1）钢筋在绑扎过程中如何保证定位的准确；（2）钢筋骨架的吊装过程吊具的要求及如何保证钢筋骨架不产生较大变形。

针对这些问题本文结合实际施工给出了具体解决的措施。

二、32m箱梁顶、底板钢筋绑扎胎具及吊具的设计1.32m箱梁钢筋绑扎武广客运专线32m箱梁底板宽5.5m，顶板宽13.4m，梁高3.05m，腹板倾斜角度104°。

在针对如此庞大的钢筋骨架绑扎过程中钢筋位置及间距如何得到精确控制方面我们采取了以下措施：表１1)底板、顶板绑扎胎具的制作根据客运专线预应力混凝土预制箱梁对钢筋绑扎的技术要求（见表１），在胎具制作过程中严格控制尺寸，使各部位与设计位置偏差在10mm内。

(1)底腹板胎具的制作内容：胎具基础的浇筑、钢结构胎具的制作、预埋设施模具的制作与安放、钢筋位置的确定与标示。

为了保证胎具底部的水平，制作胎具前在地面硬化钢筋绑扎胎具的基础，精确控制标高，使各个位置高差≤10mm。

高铁桥梁箱梁施工技术及质量控制要点分析随着高铁建设的不断推进，高铁桥梁箱梁作为高铁桥梁的重要组成部分，其施工技术及质量控制成为关注的焦点。

箱梁施工质量的好坏直接关系到桥梁的安全性和使用寿命，因此对其施工技术及质量控制要点的分析至关重要。

本文将结合实际施工经验，从箱梁施工的工艺流程、材料选用、施工工艺及质量控制等方面进行详细分析。

一、箱梁施工工艺流程1. 梁模制作：梁模是箱梁施工的第一步，其质量直接关系到后续整体工程的顺利进行。

模板制作主要包括模板图纸设计、材料采购、模板加工和组装等环节，需严格按照设计要求进行。

2. 钢筋加工：箱梁的钢筋加工是梁体内部承受外部荷载的主要支撑结构，因此需要严格按照设计要求进行加工及安装。

3. 混凝土浇筑：混凝土的浇筑是箱梁施工的核心环节，需保证混凝土的配比、搅拌、运输及浇筑过程中严格按照标准操作。

4. 吊装安装：箱梁的吊装安装需要借助专业的吊装设备和工作人员，确保梁体的准确安装到桥墩上，并保证安装的牢固性。

二、箱梁施工材料选用1. 混凝土：混凝土作为箱梁的主要构建材料，其配比、搅拌质量直接关系到梁体的强度和稳定性，因此需选择优质混凝土原材料，并进行严格的配比和搅拌控制。

2. 钢筋：箱梁的钢筋作为内部承重材料，需选择优质的钢材，并按照设计要求进行精确加工和安装，保证其受力的均匀和稳定。

三、箱梁施工工艺及质量控制要点1. 施工组织：对箱梁施工需进行合理的施工组织规划，制定详细的施工方案和工艺流程，保证施工的高效和安全。

2. 质量管理：在施工过程中需建立严格的质量管理体系，对施工过程进行全程跟踪和监控，确保每个环节的质量符合要求。

3. 安全防护：施工过程中需加强对安全防护措施的落实，保障施工人员的安全，避免发生意外事故。

结语高铁桥梁箱梁施工技术及质量控制要点的分析是为了保证箱梁施工的质量和安全，确保高铁桥梁的稳定性和耐久性。

未来，在高铁建设中，我们需要不断总结经验，深化对箱梁施工技术及质量控制的研究和实践，为高铁桥梁施工质量的提高和高铁安全运行提供保障。

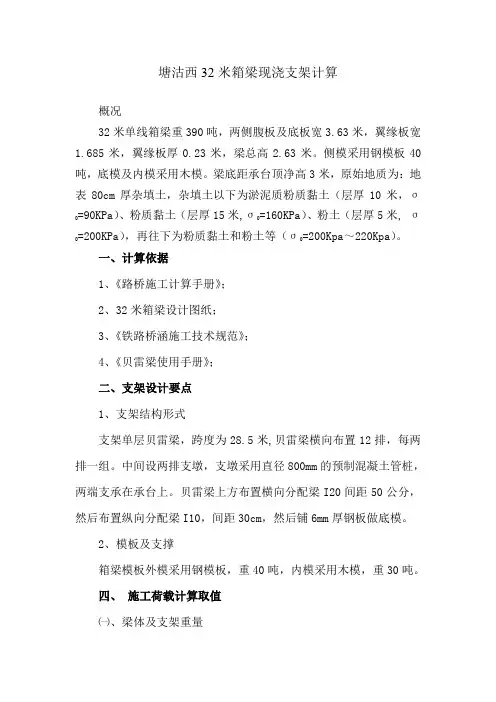

塘沽西32米箱梁现浇支架计算概况32米单线箱梁重390吨，两侧腹板及底板宽3.63米，翼缘板宽1.685米，翼缘板厚0.23米，梁总高2.63米。

侧模采用钢模板40吨，底模及内模采用木模。

梁底距承台顶净高3米，原始地质为：地表80cm厚杂填土，杂填土以下为淤泥质粉质黏土（层厚10米，σ）、粉质黏土（层厚15米,σ0=160KPa）、粉土（层厚5米, σ0=90KPa），再往下为粉质黏土和粉土等（σ0=200Kpa～220Kpa）。

0=200KPa一、计算依据1、《路桥施工计算手册》；2、32米箱梁设计图纸；3、《铁路桥涵施工技术规范》；4、《贝雷梁使用手册》；二、支架设计要点1、支架结构形式支架单层贝雷梁，跨度为28.5米,贝雷梁横向布置12排，每两排一组。

中间设两排支墩，支墩采用直径800mm的预制混凝土管桩，两端支承在承台上。

贝雷梁上方布置横向分配梁I20间距50公分，然后布置纵向分配梁I10，间距30cm，然后铺6mm厚钢板做底模。

2、模板及支撑箱梁模板外模采用钢模板，重40吨，内模采用木模，重30吨。

四、施工荷载计算取值㈠、梁体及支架重量1、梁体混凝土自重：390t；2、钢模：40t；3、木模：30t；4、贝雷自重取1KN/m（包括连接构件等附属物）；现浇梁标准断面图 (图一)㈡、施工荷载1、施工人员、机具、材料及其它临时荷载，在计算模板及下面小方木时按均布荷载为2.5KN/m2计算，并以集中荷载2.5KN 进行比较，取二者产生的弯矩最大者。

2、振捣荷载：水平方向取２.0KN/m2，竖向取４.0KN/m2；五、各构件验算㈠、贝雷梁计算利用大型有限元程序MIDAS进行计算-1.9-1.6-1.6-1.6-1.6-1.9-1.9-1.9-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3--1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.3-1.6-1.6-1.6-1.6-1.9-1.9-1.9-1.9-1.31.3计算图示正应力正应力最大值：128.3MPa ＜210MPa ，结构安全。

文章编号:1003-4722(2006)05-0051-0432m 铁路双线箱梁预制工艺雷昌龙1,2(1.同济大学桥梁工程系,上海200092; 2.武广铁路客运专线有限公司,湖北武汉430070)摘 要:速度目标值300km/h 的客运专线中小跨度桥梁以32m 简支箱梁为主要梁型,采用预制架设施工方法是既能保证质量又能保证工期的最佳选择。

介绍32m 简支双线箱梁预制关键工艺。

关键词:客运专线;铁路桥;箱形梁;预制;施工工艺中图分类号:U448.13;U445.471文献标识码:APrecasting Technology for 32 m Span Railway Double Track Box GirdersLEI Chang long1,2(1.Depart ment o f Br idg e Eng ineering ,T o ngji U niver sity,Shang hai 200092,China; 2.WuhanGuang zho u P assenger Dedicated Railw ay L ine Co.,Ltd.,Wuhan 430070,China)Abstract:For the passenger dedicated railw ay line w ith speed target 300km /h,the 32 m span simply supported box girders are the major g ir ders that w ill be used fo r small span bridg esand the utilizatio n of pr ecasting and erection co nstructio n method w ill be the best choice of guar anteeing both construction quality and construction time lim it.In this paper,the key technolog y for precasting o f the 32 m span sim ply suppor ted do uble track box girders is dealt w ith.Key words:passeng er dedicated railw ay line;railw ay br idge;box girder;pr ecasting;con structio n technolo gy 收稿日期:2006-06-13作者简介:雷昌龙(1968-),男,高级工程师,1991年毕业于西南交通大学桥梁工程专业,获学士学位,现为同济大学桥梁工程系建筑与土木工程专业工程硕士研究生。

高速铁路2131单线箱梁预制施工工艺摘要：随着我国高速铁路的快速发展，高速铁路的预制箱梁的施工是常见的施工方式之一。

其中大部分预制场仅生产双线箱梁，双线为常规生产工艺，单线箱梁使用较少，本文就2131箱梁简要介绍单双线箱梁施工工艺的异同之处。

关键词：高速铁路；预制梁场；2131单线箱梁；1工程概况鲁南高速铁路RLTJ-4标兰山制梁场设于临沂市兰山区白沙埠镇西孝友村，对应正线里程为D1K95+185- D1K95+395，该段正线为路基，梁场位于线路右侧，沿路基布置，采用运梁车运梁上路基。

梁场计划占地约139亩。

梁场本标段沂河特大桥（D1K91+082.248～D1K94+548.016段，双线）、动车线特大桥左、右线（单线）的260孔简支箱梁预制和架设任务。

其中双线箱梁137孔：32m125孔、24m双线箱梁11孔、28m双线箱梁1孔。

单线线箱梁123孔：32m箱梁122孔、24m单线箱梁1孔。

临沂北动车所主要承担鲁南地区以及部分苏北地区动车组的检修任务，临沂北站与动车所通过动车线特大桥相连，该桥采用2131单线箱梁。

投标工期目标为2017.06.20-2018.6.25。

2结构特点兰山制梁场单线箱梁采用通图为中铁咨询设计院所设计的《通桥（2014）2131-Ⅲ/Ⅳ》，该种梁型与一般双线箱梁比较最大特点为：结构几何尺寸较小，腹板为竖直结构，底腹板厚度均较小，为薄壁结构。

3箱梁预制施工工艺3.1钢筋施工工艺梁体半成品钢筋加工与双线相同，先在钢筋加工场内批量制成，然后在钢筋绑扎胎具上进行整体绑扎成型。

绑扎完成后通过2台50t龙门吊和专用吊具把成型的箱梁钢筋笼吊装入模板。

单双线不同之处为，钢筋绑扎胎卡具时需考虑U型筋限位钢管距钢筋笼外侧预留6cm左右空间，防止吊钢筋笼时候垫块被刮掉，钢管为抽插式，吊装钢筋笼时将钢管退回。

3.2模板施工工艺箱梁模板分为底模、内模、外模与端模。

箱梁底模、外侧模与端模均采用钢结构支撑体系与整体钢板组成，箱梁内模采用分节式钢内模并设置液压系统。
