钢衬四氟管道安装技巧

钢衬聚四氟乙烯管道安装技巧分享钢衬聚四氟乙烯管道是一种常用于化工行业的管道材料，具有耐腐蚀、耐高温等特点。

它由钢管与聚四氟乙烯内衬组成，既有钢管的强度，又具备聚四氟乙烯的优良性能。

在安装过程中，需要注意一些技巧，以确保管道的质量和使用寿命。

以下是一些钢衬聚四氟乙烯管道安装的技巧分享。

一、严格选择材料在选择钢衬聚四氟乙烯管道的材料时，要确保其符合相关的标准和要求。

钢管的材质应选择优质碳钢或不锈钢，以保证其强度和耐腐蚀性。

聚四氟乙烯内衬的厚度和质量也需要符合标准，以避免出现泄漏等问题。

二、合理设计安装方案在进行钢衬聚四氟乙烯管道的安装前，需要进行合理的设计和方案制定。

根据实际情况，考虑管道的布局和长度，确定支架位置和间距，以及选择合适的连接方式等。

这样可以避免因设计不当而导致的问题，例如管道的变形和应力集中等。

三、正确施工工艺在进行钢衬聚四氟乙烯管道的施工时，需要掌握正确的工艺和操作方法。

要确保钢管的切割和焊接等工艺操作符合规范，以保证焊缝的质量和强度。

需要严格控制聚四氟乙烯内衬的质量，避免出现破损和气泡等缺陷。

四、注意密封性能钢衬聚四氟乙烯管道的密封性能对于其使用寿命和安全性非常重要。

在安装过程中，要特别关注管道连接处和支架位置等关键部位的密封处理。

可以采用密封垫片、密封胶等材料进行密封，确保管道的气密性和防漏性。

五、进行系统测试和检验完成钢衬聚四氟乙烯管道的安装后，需要进行系统测试和检验，以确保其质量和性能满足要求。

可以进行压力测试、泄漏检测等环节，验证管道的安全性和可靠性。

还需要进行定期的维护和检修，以延长管道的使用寿命。

钢衬聚四氟乙烯管道安装技巧分享到此结束。

通过严格选择材料、合理设计安装方案、正确施工工艺、注意密封性能和进行系统测试和检验等措施，可以确保钢衬聚四氟乙烯管道的质量和性能。

这种管道的应用可以有效解决化工行业中的腐蚀问题，提高工艺流程的可靠性和稳定性。

当然，以上只是对钢衬聚四氟乙烯管道安装技巧的一些基本介绍，更详细的了解和具体操作还需要在实际工作中不断积累和实践。

聚四氟乙烯管的连接方法聚四氟乙烯管是一种具有优异化学稳定性和耐高温性能的管材，常用于化工、石油、制药等行业。

为了确保管道连接的牢固性和密封性，正确的连接方法至关重要。

本文将介绍聚四氟乙烯管的几种常见连接方法。

一、螺纹连接法螺纹连接是一种简单易行的连接方法，适用于小口径管道。

首先，将管道端面打磨光滑，确保无毛刺和凹凸不平的情况。

然后，在管道外螺纹上涂抹螺纹密封胶，将管件旋入管道，直到紧密贴合。

最后，用扳手或扳手工具将管件拧紧，使其达到所需的密封效果。

二、法兰连接法法兰连接是一种常用的管道连接方法，适用于大口径管道或需要经常拆卸的场合。

首先，将管道端面打磨光滑，并在管道外圈涂抹法兰密封胶。

然后，将法兰与管道对正，并用螺栓将其固定在一起。

最后，按照规定的扭矩要求拧紧螺栓，确保法兰连接紧密且密封可靠。

三、热熔连接法热熔连接是一种常用的连接方法，适用于聚四氟乙烯管的连接。

首先，将管道端面打磨光滑，并用特殊的工具将管道端部加热至熔融状态。

然后，将热熔管材迅速插入到熔融的管道端部，使其与管道融合在一起。

最后，等待连接处冷却固化，确保连接牢固且密封性良好。

四、卡套连接法卡套连接是一种常用的连接方法，适用于较大直径的聚四氟乙烯管道。

首先，将管道端面打磨光滑，并在管道外圈涂抹卡套密封胶。

然后，将卡套套在管道上，并用螺栓将其固定。

最后，按照规定的扭矩要求拧紧螺栓，确保卡套连接紧密且密封可靠。

五、插套连接法插套连接是一种常见的连接方法，适用于要求拆卸频繁的场合。

首先，将管道端面打磨光滑，并在管道外圈涂抹插套密封胶。

然后，将插套插入到管道中，并确保插入深度符合要求。

最后，用扳手或扳手工具将插套固定在管道上，使其达到所需的连接效果。

总结起来，聚四氟乙烯管的连接方法有螺纹连接法、法兰连接法、热熔连接法、卡套连接法和插套连接法。

根据不同的情况选择合适的连接方法，确保管道连接牢固且密封可靠。

在连接过程中，要注意管道端面的打磨和涂抹密封胶的操作，以确保连接效果的良好。

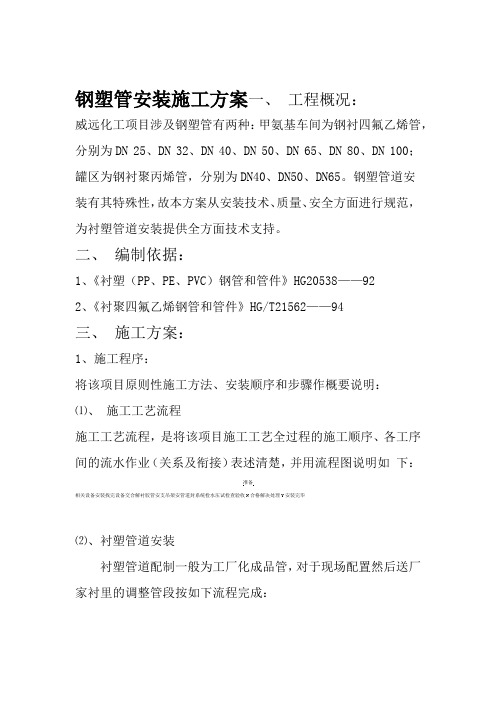

钢塑管安装施工方案一、工程概况：威远化工项目涉及钢塑管有两种：甲氨基车间为钢衬四氟乙烯管，分别为DN 25、DN 32、DN 40、DN 50、DN 65、DN 80、DN 100；罐区为钢衬聚丙烯管，分别为DN40、DN50、DN65。

钢塑管道安装有其特殊性，故本方案从安装技术、质量、安全方面进行规范，为衬塑管道安装提供全方面技术支持。

二、编制依据：1、《衬塑（PP、PE、PVC）钢管和管件》HG20538——922、《衬聚四氟乙烯钢管和管件》HG/T21562——94三、施工方案：1、施工程序：将该项目原则性施工方法、安装顺序和步骤作概要说明：⑴、施工工艺流程施工工艺流程，是将该项目施工工艺全过程的施工顺序、各工序间的流水作业（关系及衔接）表述清楚，并用流程图说明如下：准备相关设备安装找完设备交合解衬胶管安支吊架安管道封系统检水压试检查验收N合格解决处理Y安装完毕⑵、衬塑管道安装衬塑管道配制一般为工厂化成品管，对于现场配置然后送厂家衬里的调整管段按如下流程完成：图纸绘问题解找相关部技术交配制并编移交厂里衬里返回现场检查验收N合格解决处理Y准备安装以上工序安排可根据设备到货情况和厂家对具体设备的要求做适当调整、技术准备：2．依据设备布置图、工艺配管图结合现场实际情况，甲乙双方技术人员充分沟通、图纸会审和技术交底。

建立三维模型，绘制管道三维模型图。

准确标明短节、管件、阀门位置和长度尺寸，钢塑管最长不宜超过4米。

依据三维配管图，准确汇总材料计划供甲方采购成品管。

3、施工准备：管道及附件清点检查1）按照经审批的材料限额领料单领料。

2）清点管道及附件，管道材质、管径、壁厚必须符合图纸要求，管道材质必须有出厂合格证，对管子外观进行检查，无裂纹，做好记录，并注明检查人和检查结果。

3）管道、管件、管道附件在使用前应进行外观检查，要求为：无裂纹、缩孔、夹渣、粘砂、折迭、漏焊、重皮等缺陷，表面应光滑，不允许有尖锐滑痕。

钢衬四氟管道安装施工方案一、材料准备与检查确认钢衬四氟管道及其配件（如法兰、垫片、阀门等）的材质、规格和数量与设计要求相符。

检查管道表面是否有损伤、锈蚀等缺陷，确保所有材料质量合格。

准备必要的安装工具和设备，如切割机、砂轮机、焊接设备、螺栓等。

二、工作区域清洗清理工作区域内的杂物、灰尘和油污，确保安装环境清洁。

对安装区域进行防滑、防坠落等安全措施。

三、管道预制件处理根据设计图纸要求，对管道进行预制加工，如切割、坡口、打磨等。

检查预制件的尺寸精度和表面质量，确保符合安装要求。

四、法兰与垫片安装按照设计要求选择合适的法兰和垫片材料。

确保法兰面平整、清洁，无损伤和毛刺。

在法兰密封面上涂抹适量的密封胶或润滑油，放置垫片，然后预装螺栓。

五、管道安装与连接根据设计图纸进行管道布局，确保管道走向合理、美观。

使用合适的连接方法（如承插焊、对焊等）进行管道连接。

严格控制管道安装的直线度和垂直度，确保安装质量。

六、密封处理与检查对所有法兰连接处进行密封处理，确保无泄漏。

使用密封胶或密封带对管道连接处进行密封加强。

进行管道系统的压力测试，检查密封性能是否合格。

七、支架安装与固定根据设计要求和管道走向选择合适的支架类型和规格。

确保支架安装稳固、可靠，能够承受管道的重量和运行时的振动。

定期对支架进行检查和维护，确保其长期稳定运行。

八、阀门与附件安装根据设计要求选择合适的阀门和附件类型。

确保阀门和附件的安装位置、方向和操作空间符合设计要求。

严格按照阀门和附件的安装说明进行安装操作。

九、系统检查与测试对整个管道系统进行全面检查，确保所有部件安装正确、紧固可靠。

进行管道系统的压力测试和泄漏检查，确保系统正常运行且无泄漏现象。

对发现的问题进行及时整改和修复，确保系统性能符合要求。

十、注意事项与规范严格遵守安装操作规程和安全技术规程，确保施工安全。

加强施工现场管理，保持环境整洁有序。

对施工人员进行技术交底和安全培训，提高施工质量和安全意识。

钢衬聚四氟乙烯管道安装工艺一、前期准备1.1. 钢衬聚四氟乙烯管道的设计图纸和相关技术资料。

1.2. 工作区域的清洁和整理，保证施工环境的安全和卫生。

1.3. 确定管道的安装位置和方向，标记好管道的起点和终点。

1.4. 准备好所需的工具和设备，包括各种扳手、钳子、电动工具等。

二、材料准备2.1. 钢衬聚四氟乙烯管道及其附件。

2.2. 管道支架及其附件，如螺栓、垫片等。

2.3. 管道密封材料，如密封胶、垫片等。

2.4. 其他辅助材料，如清洗剂、润滑油等。

三、现场施工3.1 清洗管道首先需要对钢衬聚四氟乙烯管道进行清洗。

使用专业清洗剂或者酒精对管道进行擦拭，确保表面干净无油污。

然后用水冲洗干净并擦干水分。

3.2 安装管道支架根据设计图纸和相关技术资料，确定管道支架的位置和数量。

然后在安装位置上打孔，并将螺栓、垫片等附件固定好。

在管道支架上加装防震垫片，保证管道的稳定性和安全性。

3.3 安装管道将钢衬聚四氟乙烯管道按照设计图纸和标记好的起点和终点进行安装。

先将管道插入到支架上，然后使用扳手或者钳子将螺栓拧紧，保证管道的稳定性和安全性。

3.4 进行连接连接钢衬聚四氟乙烯管道需要使用密封材料。

首先需要在连接处涂抹一层密封胶，然后将两个管道对接起来。

使用扳手或者钳子将螺栓拧紧，确保连接处牢固且不漏水。

3.5 进行测试完成钢衬聚四氟乙烯管道的安装之后，需要进行测试。

可以通过在系统中加入水或者其他介质进行测试，检查是否存在泄漏或者其他问题。

四、验收与保养4.1 验收工作验收工作是确保钢衬聚四氟乙烯管道安装质量的重要一环。

验收人员需要对管道进行全面检查，包括连接处、支架、密封等方面，确保管道的安全性和稳定性。

4.2 保养工作为了确保钢衬聚四氟乙烯管道长期的使用寿命和安全性，需要进行定期的保养工作。

主要包括清洗管道、更换密封胶、检查支架等方面。

五、总结钢衬聚四氟乙烯管道是一种高强度、耐腐蚀的管道系统，其安装工艺需要严格按照相关标准和技术规范进行。

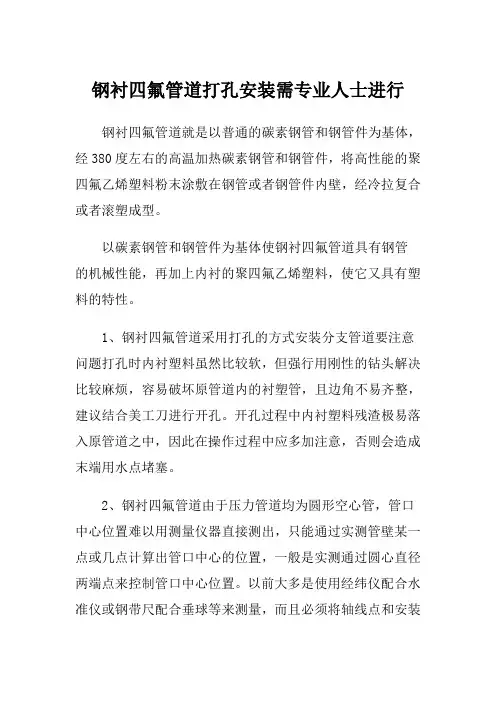

钢衬四氟管道打孔安装需专业人士进行钢衬四氟管道就是以普通的碳素钢管和钢管件为基体，经380度左右的高温加热碳素钢管和钢管件，将高性能的聚四氟乙烯塑料粉末涂敷在钢管或者钢管件内壁，经冷拉复合或者滚塑成型。

以碳素钢管和钢管件为基体使钢衬四氟管道具有钢管的机械性能，再加上内衬的聚四氟乙烯塑料，使它又具有塑料的特性。

1、钢衬四氟管道采用打孔的方式安装分支管道要注意问题打孔时内衬塑料虽然比较软，但强行用刚性的钻头解决比较麻烦，容易破坏原管道内的衬塑管，且边角不易齐整，建议结合美工刀进行开孔。

开孔过程中内衬塑料残渣极易落入原管道之中，因此在操作过程中应多加注意，否则会造成末端用水点堵塞。

2、钢衬四氟管道由于压力管道均为圆形空心管，管口中心位置难以用测量仪器直接测出，只能通过实测管壁某一点或几点计算出管口中心的位置，一般是实测通过圆心直径两端点来控制管口中心位置。

以前大多是使用经纬仪配合水准仪或钢带尺配合垂球等来测量，而且必须将轴线点和安装点先测设出来，才能进行安装放样和检测，所以这些方法往往是精度较低或放样所需时间较长。

现在全站仪已普遍在水电工程中得到应用，而且全站仪的精度也越来越高，由于全站仪可以直接测量某一点的三维坐标，并可以利用控制网点进行测量放样和检测，所以引出坐标测量控制方法。

3、钢衬四氟管道接头连接管件包括有金属管体和管接头，以及配合管体与管接头密封连接的密封圈和顶筒，管体为薄壁金属管体，其端部的外壁扩隆起一圈凸环，而管接头的内壁设有内衬的塑料层，内衬塑料层端部正好与管体端口及凸环形成承插配合。

4、钢衬四氟管道防腐用热缩即使有凹陷的表面或管道包覆其它的防护材料亦能紧密粘合。

衬四氟管道时一种有效材料作用于抗环烷酸腐蚀，适合于在高温环烷酸环境中。

主要制品时由辐射交联聚乙烯基材和热熔密封胶组成。

在高频电凝器械中头部由原来的固定形式向活动式结构转换就是通过钢丝的一段穿过衬四氟管道和钢管架与钢管连接。

钢衬聚四氟乙烯管主要工艺简介一、四氟乙烯(PTFE)-钠萘溶液处理粘接法聚四氟乙烯(PTFE)-钠萘溶液处理粘接法：钠萘溶液处理含氟材料，主要是通过腐蚀液与PTFE塑料发生化学反应，扯掉材料表面上的部分氟原子，这样就在表面上留下了碳化层和某些极性基团。

钠萘溶液处理含氟材料，主要是通过腐蚀液与PTFE塑料发生化学反应，扯掉材料表面上的部分氟原子，这样就在表面上留下了碳化层和某些极性基团。

红外光谱表明，表面引入羟基、羰基和不饱和键等极性基团，这些基团能使表面能增大，接触角变小，润湿性提高，由难粘变为可粘。

这是目前研究的所有方法中效果较好，也是比较常用的方法。

一般用钠萘四氢呋喃作为腐蚀液。

处理粘接步骤如下：(1)处理液配制：将一定量的金属钠加入到四氢呋喃与萘的溶液中，其中金属钠的质量分数控制在3％~5％，在室温下搅拌约2h，直至溶液颜色呈现深褐色或黑色即可；(2)将待处理的PTFE工件浸入到该溶液中约5~10min，取出再用丙酮溶液浸泡3~5 min；(3)从丙酮溶液中取出工件，用清水漂洗干净后置于阴暗处自然干燥；(4)选择环氧树脂、有机硅或聚氨酯做粘合剂，均匀涂于处理过的待粘接表面并立即粘接，于24~30℃下静置24h后即可粘接牢靠。

二、钢衬四氟直管俗称松衬管。

此工艺采用PTFE棒材车削成的薄膜，缠绕烧结成形。

适用于常压、正压的输送管路（如三废处理管路等），不宜用于有负荷的管路（如泵进、出口处及由落差或突然冷却等能产生负压的管路）。

聚四氟乙烯衬里管道工艺之缠绕管松衬法具体工艺为：将模压生产的四氟棒料，用车床切削成薄带，用手工或机械的方法将四氟薄带缠绕在预先设计好尺寸的模具上，达到要求的厚度后，再在其外用同样方法缠上三到四层无碱玻璃丝带，最外层用铁丝扎紧，然后送入烧结炉成型，烧结后取出用水冷却，然后用手工或机械方法脱模，再套入钢管，翻边后即完成。

缠绕管是最初生产较多应用较广的一种，聚四氟乙烯这种管子生产时，自由度大，可以从小口径到大口径（可达Φ 2000mm以上），该管用车削薄膜缠绕后，烧结而成，其整体性和均匀性与缠绕时的张力、薄膜的厚度、薄膜表面的洁净程度、烧结时的温度、时间等因素有关，较难掌握。

衬四氟管安装注意事项
衬四氟管的安装需要注意以下事项：
- 选择合适的连接方式：根据管道的工作压力、介质特性以及连接的可靠性和方便性，选择适合的连接方式，如法兰连接、螺纹连接和承插连接等。

- 管道布置和支撑：根据实际工程需求和管道布置方案，进行合理的管道支撑设计和布置，确保管道在使用过程中不会产生过大的压力和应变，同时保证管道的稳定性和可靠性。

- 注意管道的施工质量：在进行焊接和安装工作时，需要注意工艺规范，确保焊缝的质量和管道的密封性。

- 防止管道受到外力损坏：在运输和搬运过程中，需要注意安全，避免管道受到外力损坏。

- 正确选择和合理安装快速接头：快速接头的正确选择和合理安装是提高使用寿命的两个重要因素。

- 固定管道上的不锈钢柔性接头：将不锈钢柔性接头固定在远离振源的地方，使其隔离和吸收振动。

- 保护波纹管：施工现场的焊接操作应保护波纹管，防止焊渣溅到波纹管上。

- 直线安装不锈钢软管：不锈钢软管必须直线安装，不得弯曲或平移。

- 调整产品长度：安装后，可用拉杆适当调整产品长度，但调整量不得大于规定值。

- 避免管道或阀门上的气割或焊接工作：以免造成衬里层的损害。

- 存放管道：应将管道存放在干燥通风的室内，建议不要堆叠放置。

- 临时固定：安装衬四氟波纹管时，应设置临时固定，待管道安装完成后（包括水压试验后），再可拆除临时固定装置。

- 预拉伸和压缩：应按照设计文件规定进行预拉伸和压缩，受力应均匀。

- 保持同轴：应与管道保持同轴，不得偏斜。

在安装衬四氟管时，应遵循相关的安装规范和要求，并在安装前仔细阅读产品说明书和安装手册，以确保安装质量和管道的正常运行。
