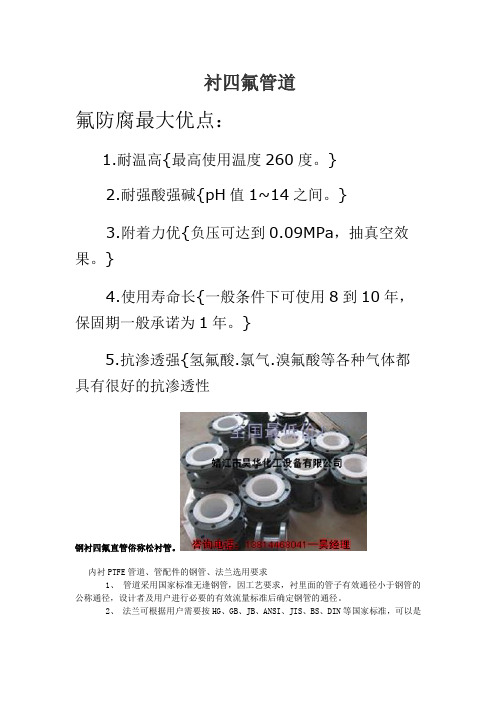

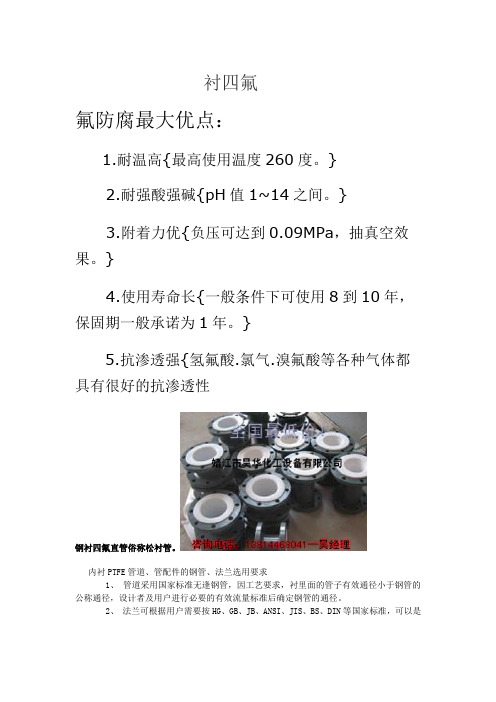

衬四氟管道

衬四氟氟防腐最大优点：1.耐温高{最高使用温度260度。

}2.耐强酸强碱{pH值1~14之间。

}3.附着力优{负压可达到0.09MPa，抽真空效果。

}4.使用寿命长{一般条件下可使用8到10年，保固期一般承诺为1年。

}5.抗渗透强{氢氟酸.氯气.溴氟酸等各种气体都具有很好的抗渗透性钢衬四氟直管俗称松衬管。

内衬PTFE管道、管配件的钢管、法兰选用要求1、管道采用国家标准无逢钢管，因工艺要求，衬里面的管子有效通径小于钢管的公称通径，设计者及用户进行必要的有效流量标准后确定钢管的通径。

2、法兰可根据用户需要按HG、GB、JB、ANSI、JIS、BS、DIN等国家标准，可以是锻造，也可由合同确定，因密封面加工工艺建议选用板式平焊法兰、带颈平焊法兰。

密封面均为平面密封型式，为了便于管路安装，可为用户提供平焊环活动法兰。

内衬PTFE衬里层试验、检验及使用范围1、管道及管配件均以1.5倍设计压力进行水压试验后.2、凡涉及内衬PTFE衬里层经水压试验后,100%地进行完好性检验,其泄漏点检验方法采用电火花测试.3、使用范围a.使用温度-20~200℃b.使用压力≤2.5Mpac.允许负压DN≤250mm为-0.09Mpa、DN＞250mm为-0.08Mpad.可输送任意浓度的强酸、强碱、有机溶剂、强氧化剂、有毒、易挥发、易燃的化学介质。

三、俗称内缠钢丝紧衬管。

制造工艺：先将若干层PTFE薄膜缠绕在模具上，再将钢丝（0.5-1mm）螺旋形地缠绕在PTFE薄膜上，后在钢丝外面再缠绕若干层PTFE薄，最后放在炉中绕结成形。

用这种工艺制作的PTFE衬里管，内壁光滑，外壁由于钢丝的体积及其外弹力量，形成螺旋形线波纹。

将它衬入钢管内，并在PTFE衬里管，并在PTFE衬里管外壁与钢管内壁之间的空隙处灌满填充树脂（非出残留空气）。

这种填充树脂能与钢管紧密粘结在一起。

同时，它能紧紧地包裹在螺旋形的PTFE衬管外壁上。

填充树脂固化后，就形成了与衬里外壁波纹相咬合的螺旋形波纹。

衬四氟管道氟防腐最大优点：1.耐温高{最高使用温度260度。

}2.耐强酸强碱{pH值1~14之间。

}3.附着力优{负压可达到0.09MPa，抽真空效果。

}4.使用寿命长{一般条件下可使用8到10年，保固期一般承诺为1年。

}5.抗渗透强{氢氟酸.氯气.溴氟酸等各种气体都具有很好的抗渗透性钢衬四氟直管俗称松衬管。

内衬PTFE管道、管配件的钢管、法兰选用要求1、管道采用国家标准无逢钢管，因工艺要求，衬里面的管子有效通径小于钢管的公称通径，设计者及用户进行必要的有效流量标准后确定钢管的通径。

2、法兰可根据用户需要按HG、GB、JB、ANSI、JIS、BS、DIN等国家标准，可以是锻造，也可由合同确定，因密封面加工工艺建议选用板式平焊法兰、带颈平焊法兰。

密封面均为平面密封型式，为了便于管路安装，可为用户提供平焊环活动法兰。

内衬PTFE衬里层试验、检验及使用范围1、管道及管配件均以1.5倍设计压力进行水压试验后.2、凡涉及内衬PTFE衬里层经水压试验后,100%地进行完好性检验,其泄漏点检验方法采用电火花测试.3、使用范围a.使用温度-20~200℃b.使用压力≤2.5Mpac.允许负压DN≤250mm为-0.09Mpa、DN＞250mm为-0.08Mpad.可输送任意浓度的强酸、强碱、有机溶剂、强氧化剂、有毒、易挥发、易燃的化学介质。

钢衬聚四氟乙烯管道性能：性能：介质工作-100℃~-250℃介质工作压力：正压：-2.5MPa，常温下耐负压70KPa耐腐蚀性：钢聚四氟乙烯类复合管，除熔融金属锂、钾、钠、三氟化氯、高温下的三氟化氧、高流速的液氟外，它几乎可以抵抗所有化学介质，包括浓硝酸和王水的腐蚀，它可以长期在230℃-250℃温度下工作。

钢聚偏氟乙烯类或其它偏氟乙烯类复合管，对卤素、卤代烃、强氧化剂、沸酸、碱、多种有机溶剂都有良好的耐蚀性，但不耐发烟硫酸、浓热硫酸和硝酸、90℃以上的酮、酯、胺类以及高温磺化剂腐蚀。

钢衬四氟管规格型号钢衬四氟管是一种结合钢管和四氟管的产品，具有强度高、耐腐蚀性好的特点。

根据不同的使用场合和需求，钢衬四氟管的规格型号也有很多种类。

下面就为大家详细介绍一下钢衬四氟管规格型号。

一、钢衬四氟管的材质钢衬四氟管的材质通常包括两种，一个是钢管，另一个是四氟管。

钢管的种类也有不同，例如黄铜、碳钢或不锈钢等。

而四氟管也有分不同的能够承受不同温度的材质，例如PFA、FEP等，具体选材需要根据使用条件来确定。

二、钢衬四氟管的尺寸1、钢衬四氟管的直径：直径通常是以毫米为单位来计算。

根据不同需求，直径一般有7毫米、10毫米、15毫米、20毫米、25毫米等多种规格。

2、钢衬四氟管的壁厚：钢衬四氟管的壁厚与直径一样，也是根据不同需求而设定的。

一般有0.5毫米、1毫米、1.5毫米、2毫米等规格。

壁厚越大，相应的钢衬四氟管的承载能力就越大。

三、钢衬四氟管的长度钢衬四氟管的长度也根据应用场合来设计，一般可制作成固定长度的管件，也可根据用户要求裁剪成不同长度。

在化学管道连接中，长度一般以米为单位。

四、钢衬四氟管的连接方式1、螺纹连接：螺纹连接是一种常见的方式。

在钢衬四氟管的壁厚较薄的情况下，需要采用中空的螺纹进行连接。

此类连接方法适用于较小的钢衬四氟管。

2、法兰连接：法兰连接是钢衬四氟管比较常见的连接方式之一。

通过法兰密封面圈的加压来达到密封的效果，适用于直径较大、使用条件较为恶劣的钢衬四氟管。

五、钢衬四氟管的适用范围钢衬四氟管适用于化工、制药、食品、医疗等众多领域中的特殊设备的制造和修理中。

具有耐腐蚀性、耐高温、耐低温等特点。

由于钢衬四氟管能够承受腐蚀、高温等多种不同环境，因此在电力、化工、石化、环保、制药等领域中被广泛应用。

综上所述，钢衬四氟管规格型号的不同是基于不同的使用场合和需求而设定的。

钢衬四氟管的规格型号不同，决定了其不同应用场合的性能和使用效果。

在选择钢衬四氟管规格型号时需要根据实际需求进行选择，以达到更好的使用效果。

内衬四氟管道的标准
内衬四氟管道的标准包括多个方面，以下是一些常见的标准：
1.材料标准：内衬四氟管道的主要材料是聚四氟乙烯（PTFE），因此需要符
合相关的材料标准。

例如，PTFE材料应符合国家标准GB/T 13499-2008
《聚四氟乙烯树脂》的规定。

2.设计标准：内衬四氟管道的设计应符合相关的国家和行业标准，以确保管
道的安全性、可靠性和稳定性。

设计时应考虑管道的使用环境、介质性
质、工作压力、温度等因素，并遵循相关的设计规范和标准。

3.制造标准：内衬四氟管道的制造过程应符合相关的质量标准和工艺要求。

制造过程中应对管道材料、尺寸、外观质量等进行检验和控制，确保管道
的质量和性能符合标准要求。

4.安装标准：内衬四氟管道的安装应符合相关的安装标准和规范，以确保管
道的安装质量和安全。

安装时应注意管道的连接方式、支撑固定、密封性
等方面的问题，并遵循相关的安装指导和规范。

5.使用标准：内衬四氟管道的使用应符合相关的使用标准和规范，以确保管
道的正常运行和使用寿命。

使用时应注意管道的介质性质、工作压力、温
度等参数，并遵循相关的使用说明和维护要求。

此外，内衬四氟管道还需要按照相关的检验和维护标准进行检验和维护，以确保管道的安全、可靠和稳定。

具体的标准可能因国家、地区和行业而异，因此在选择和使用内衬四氟管道时，需要参考当地的标准和规范，并根据实际情况进行选择和使用。

总的来说，内衬四氟管道的标准涵盖了材料、设计、制造、安装、使用等多个方面，需要在使用前进行全面考虑和评估，以确保管道的安全、可靠和稳定。

耐高压管道——钢衬四氟管道一、压力管道金属材料的特点压力管道涉及各行各业，对它的基本要求是“安全与使用”，安全为了使用，使用必须安全，使用还涉及经济问题，即投资省、使用年限长，这当然与很多因素有关。

而材料是工程的基础，首先要认识压力管道金属材料的特殊要求。

压力管道除承受载荷外，由于处在不同的环境、温度和介质下工作，还承受着特殊的考验。

（1）金属材料在高温下性能的变化①蠕变钢材在高温下受外力作用时，随着时间的延长，缓慢而连续产生塑性变形的现象，称为蠕变。

钢材蠕变特征与温度和应力有很大关系。

温度升高或应力增大，蠕变速度加快。

例如，碳素钢工作温度超过300～350℃，合金钢工作温度超过300～400℃就会有蠕变。

产生蠕变所需的应力低于试验温度钢材的屈服强度。

因此，对于高温下长期工作的锅炉、蒸汽管道、压力容器所用钢材应具有良好的抗蠕变性能，以防止因蠕变而产生大量变形导致结构破裂及造成爆炸等恶性事故。

②球化和石墨化在高温作用下，碳钢中的渗碳体由于获得能量将发生迁移和聚集，形成晶粒粗大的渗碳体并夹杂于铁素体中，其渗碳体会从片状逐渐转变成球状，称为球化。

由于石墨强度极低，并以片状出现，使材料强度大大降低，脆性增加，称为材料的石墨化。

碳钢长期工作在425℃以上环境是地，就会发生石墨化，在大于475℃更明显。

SH3059规定碳钢最高使用温度为425℃，GB150则规定碳钢最高使用温度为450℃。

③热疲劳性能钢材如果长期冷热交替工作，那么材料内部在温差变化引起的热应力作用下，会产生微小裂纹而不断扩展，最后导致破裂。

因此，在温度起伏变化工作条件下的结构、管道应考虑钢材的热疲劳性能。

④材料的高温氧化金属材料在高温氧化性介质环境中（如烟道）会被氧化而产生氧化皮，容易脆落。

碳钢处于570℃的高温气体中易产生氧化皮而使金属减薄。

故燃气、烟道等钢管应限制在560℃下工作。

（2）金属材料在低温下的性能变化当环境温度低于该材料的临界温度时，材料冲击韧性会急剧降低，这一临界温度称为材料的脆性转变温度。

衬4氟管制作工艺
衬4氟管是一种常用于化工、冶金、食品等领域内的管道，因其具有优良的化学稳定性、高耐腐蚀性和耐高温性能，而被广泛使用。

然而，衬4氟管的制作也需要一定的工艺流程。

下面，将分步骤详细介绍衬4氟管制作工艺。

第一步：准备工作
准备工作是制作衬4氟管的关键。

首先要准备好4氟管和碳钢管等边框，工具和耐腐蚀性涂料等材料。

同时，还需要厂房内的环境要保持干净，防止灰尘混入管道内，影响到管道壁的平整度。

第二步：调配涂料
调配涂料是将聚四氟乙烯填料均匀地涂刷在碳钢管内壁。

需要选择耐腐蚀性能好、质量稳定的聚四氟乙烯涂料，并按照涂料比例构成合适的混合涂料，要求混合涂料的成分均匀、不分层。

第三步：涂刷涂料
将调配好的混合涂料涂刷在碳钢管内壁上，要求涂刷面均匀、厚度一致，保证衬氟管的质量和用途。

在涂刷过程中要细心，仔细观察涂料的均匀度及其它管道表面的更改。

第四步：烘干衬氟管
涂刷好涂料后，需要对衬4氟管进行烘干，使得涂料可以更好地与管道结合。

烘干温度在60-80℃左右，需视情况调整，并且要注意保持通风良好的环境，以便涂料在烘干时可以更好地挥发。

第五步：测试管道质量
涂刷、烘干完毕后，要做好质量检测。

需对管道的内壁平整度、涂料涂刷均匀度、质量等进行检测和记录，检测合格后，即可投入使用。

综上所述，“衬4氟管制作工艺”需要依次完成材料准备、调配涂料、涂刷涂料、烘干管道、质量检测等步骤，每个步骤都非常关键
且需要细致入微。

只有这样才能保证衬4氟管的质量，更好的为相关行业的发展提供了支持。

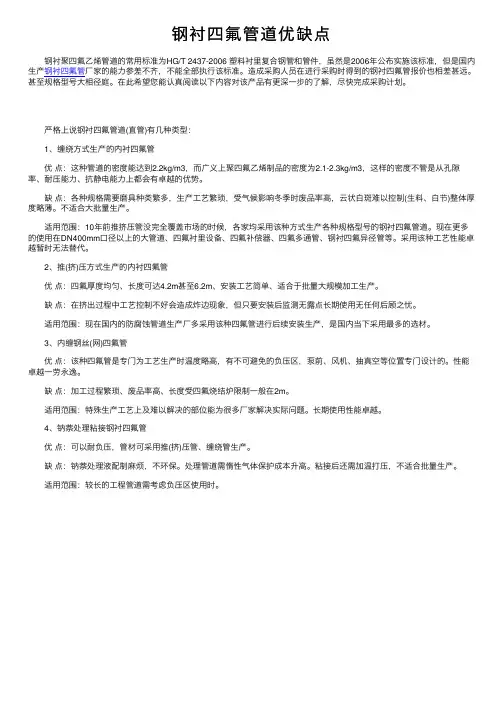

钢衬四氟管道优缺点 钢衬聚四氟⼄烯管道的常⽤标准为HG/T 2437-2006 塑料衬⾥复合钢管和管件，虽然是2006年公布实施该标准，但是国内⽣产钢衬四氟管⼚家的能⼒参差不齐，不能全部执⾏该标准。

造成采购⼈员在进⾏采购时得到的钢衬四氟管报价也相差甚远。

甚⾄规格型号⼤相径庭。

在此希望您能认真阅读以下内容对该产品有更深⼀步的了解，尽快完成采购计划。

严格上说钢衬四氟管道(直管)有⼏种类型： 1、缠绕⽅式⽣产的内衬四氟管 优点：这种管道的密度能达到2.2kg/m3，⽽⼴义上聚四氟⼄烯制品的密度为2.1-2.3kg/m3，这样的密度不管是从孔隙率、耐压能⼒、抗静电能⼒上都会有卓越的优势。

缺点：各种规格需要磨具种类繁多，⽣产⼯艺繁琐，受⽓候影响冬季时废品率⾼，云状⽩斑难以控制(⽣料、⽩节)整体厚度略薄。

不适合⼤批量⽣产。

适⽤范围：10年前推挤压管没完全覆盖市场的时候，各家均采⽤该种⽅式⽣产各种规格型号的钢衬四氟管道。

现在更多的使⽤在DN400mm⼝径以上的⼤管道、四氟衬⾥设备、四氟补偿器、四氟多通管、钢衬四氟异径管等。

采⽤该种⼯艺性能卓越暂时⽆法替代。

2、推(挤)压⽅式⽣产的内衬四氟管 优点：四氟厚度均匀、长度可达4.2m甚⾄6.2m、安装⼯艺简单、适合于批量⼤规模加⼯⽣产。

缺点：在挤出过程中⼯艺控制不好会造成炸边现象，但只要安装后监测⽆露点长期使⽤⽆任何后顾之忧。

适⽤范围：现在国内的防腐蚀管道⽣产⼚多采⽤该种四氟管进⾏后续安装⽣产，是国内当下采⽤最多的选材。

3、内缠钢丝(⽹)四氟管 优点：该种四氟管是专门为⼯艺⽣产时温度略⾼，有不可避免的负压区，泵前、风机、抽真空等位置专门设计的。

性能卓越⼀劳永逸。

缺点：加⼯过程繁琐、废品率⾼、长度受四氟烧结炉限制⼀般在2m。

适⽤范围：特殊⽣产⼯艺上及难以解决的部位能为很多⼚家解决实际问题。

长期使⽤性能卓越。

4、钠萘处理粘接钢衬四氟管 优点：可以耐负压，管材可采⽤推(挤)压管、缠绕管⽣产。

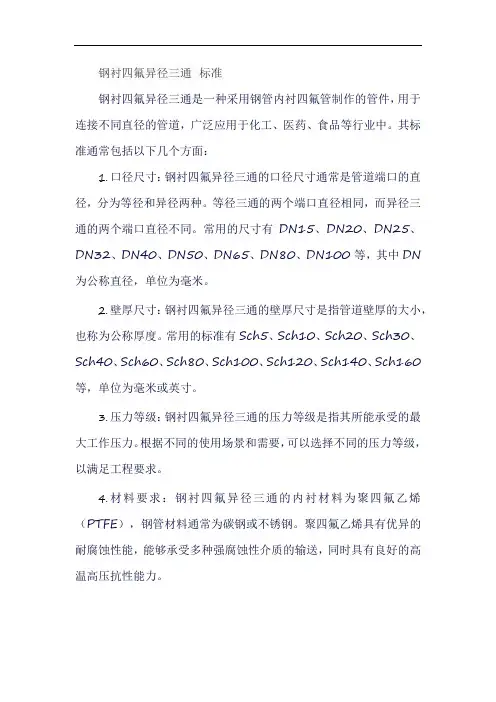

钢衬四氟异径三通标准钢衬四氟异径三通是一种采用钢管内衬四氟管制作的管件，用于连接不同直径的管道，广泛应用于化工、医药、食品等行业中。

其标准通常包括以下几个方面：1.口径尺寸：钢衬四氟异径三通的口径尺寸通常是管道端口的直径，分为等径和异径两种。

等径三通的两个端口直径相同，而异径三通的两个端口直径不同。

常用的尺寸有DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100等，其中DN 为公称直径，单位为毫米。

2.壁厚尺寸：钢衬四氟异径三通的壁厚尺寸是指管道壁厚的大小，也称为公称厚度。

常用的标准有Sch5、Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160等，单位为毫米或英寸。

3.压力等级：钢衬四氟异径三通的压力等级是指其所能承受的最大工作压力。

根据不同的使用场景和需要，可以选择不同的压力等级，以满足工程要求。

4.材料要求：钢衬四氟异径三通的内衬材料为聚四氟乙烯（PTFE），钢管材料通常为碳钢或不锈钢。

聚四氟乙烯具有优异的耐腐蚀性能，能够承受多种强腐蚀性介质的输送，同时具有良好的高温高压抗性能力。

5.制作工艺：钢衬四氟异径三通的制作工艺要求严格，需要采用先进的生产工艺和设备，确保管道内壁光滑、无杂质，同时保证管道的连接牢固、密封性好。

总之，钢衬四氟异径三通的标准包括口径尺寸、壁厚尺寸、压力等级、材料要求和制作工艺等方面。

在选择和使用时，需要根据实际需求和工程要求进行综合考虑，以确保管道的安全可靠和经济实用。

钢衬四氟异径三通的口径尺寸可以根据不同的需求进行定制，常见的口径尺寸有DN15到DN200不等。

DN是指公称直径，其单位是毫米。

具体选择哪种口径尺寸，需要根据实际工程需求和流体介质的特性来决定。

在选择时，还需要考虑管道系统的压力等级、材料要求以及制作工艺等因素，以确保钢衬四氟异径三通能够满足工程的安全性和经济性要求。

防腐管道——钢衬四氟管道聚四氟乙烯简介聚四氟乙烯一般称作“不粘涂层”，是一种使用了氟取代聚乙烯中所有氢原子的人工合成高分子材料。

这种材料具有抗酸抗碱、抗各种有机溶剂的特点，几乎不溶于所有的溶剂。

同时，聚四氟乙烯具有耐高温的特点，它的摩擦系数极低，所以可作润滑作用之余，亦成为了易洁镬和水管内层的理想涂料。

钢衬四氟管道是由四氟乙烯经聚合而成的高分子化合物，具有优良的化学稳定性、耐腐蚀性，是当今世界上耐腐蚀性能最佳材料之一。

钢衬四氟管道经过多年来的实际使用，直接影响其使用寿命和性能稳定的因素是温度、压力、介质等。

优质的材料和先进制造工艺方法是钢衬四氟管道的质量保证。

一、钢衬四氟管道特点：1.使用温度高：在强腐蚀介质条件下，可以满足使用温度范围-60℃～200℃，在此温度范围可满足所有化学介质。

2.耐真空：可在真空条件下使用。

在化工生产中，经常由于冷却、纵向排放、泵阀不同步操作等情况下引起局部真空状态。

3.耐高压：在温度使用范围内，可承受高达3MPa的使用压力。

4.抗渗透：选用优质的聚四氟乙烯树脂，经过先进衬里工艺加工成高密度、足够厚度的PTFE衬里层，使产品具有优越的防渗透性。

5.整体模压烧结工艺衬里，解决了钢-氟冷热伸缩的难题，使其达到同步伸缩。

6.采用了标准化尺寸配制，特别是化工管线中使用的管道、管配件都具有很强的互换性，为安装、备件提供了很大的方便。

二、钢衬四氟管道 的主要特点：★化学活性低，可耐各种化学药品★耐候性，耐腐蚀性强，不易老化。

★表面摩擦系数低，抗粘性强。

★电气特性优异。

★耐热（+160℃），耐寒（-65℃）三、钢衬四氟管道制作工艺：首先采用进口PTFE粉末，推(挤)压成管子，然后将它强行拉入无缝钢管(衬管外径略大于钢管内径 1.5-2mm)，形成无间隙紧衬。

为了消除压力，将它放在炉中，加温至180℃进行恒温处理，使之适应在180℃以下的温度中使用。

同时，推(挤)压管的轴向抗拉力强度比缠绕管明显要好。

钢衬聚四氟管工艺流程钢衬聚四氟管是一种将聚四氟乙烯（PTFE）作为内衬材料的管道，外层则采用钢制管道进行加固和保护。

这种管道具有耐高温、耐腐蚀、耐磨损等优点，广泛应用于化工、电力、冶金等行业的管道输送系统中。

下面将介绍钢衬聚四氟管的工艺流程。

一、材料准备：1. 聚四氟乙烯（PTFE）薄片：选择高质量的PTFE薄片，具有优异的耐腐蚀性和耐温性能。

2. 钢制管道：选择合适的钢制管道，根据实际使用场景和介质要求进行选择。

二、钢衬制备：1. 制备PTFE薄片：将PTFE薄片切割成合适的尺寸，确保与钢制管道的内径相匹配。

2. 表面处理：对钢制管道进行表面处理，去除锈蚀、油污等杂质，保证与PTFE薄片的粘接质量。

3. 薄片粘接：将PTFE薄片用专用胶水或胶粘剂粘贴在钢制管道的内壁上，确保薄片与管道的牢固粘合。

三、焊接工艺：1. 焊接准备：将钢衬聚四氟管的两端用塞子或胶带封堵，防止焊接过程中的杂质侵入管道内部。

2. 焊接参数设定：根据管道的尺寸和材料特性，设定合适的焊接温度、时间和压力。

3. 焊接操作：将焊接头与加热电极接触，通过加热使焊接头与管道内壁融合，形成均匀的焊缝。

4. 焊接质量检验：采用目测和检漏等方法对焊接质量进行检验，确保焊缝的牢固性和密封性。

四、质量检验：1. 外观检查：对钢衬聚四氟管的外观进行检查，包括表面光洁度、无明显缺陷、无明显变形等。

2. 焊缝检查：使用放射性检测或超声波检测等方法对焊缝进行检查，确保焊接质量符合要求。

3. 压力试验：对钢衬聚四氟管进行压力试验，检验其耐压性能和密封性能。

五、包装和运输：1. 包装：将钢衬聚四氟管进行适当的包装，防止在运输过程中受到损坏。

2. 运输：采用适当的运输工具，将钢衬聚四氟管安全地运输到目的地。

通过以上工艺流程，钢衬聚四氟管可以得到精确的制备和焊接，保证了管道的使用性能和质量。

同时，工艺中的质量检验环节也能够有效地发现和排除潜在的问题，确保了钢衬聚四氟管的安全可靠性。
