钢衬聚四氟乙烯管道DN25口径改成DN32口径说明

钢衬四氟管道优缺点 钢衬聚四氟⼄烯管道的常⽤标准为HG/T 2437-2006 塑料衬⾥复合钢管和管件，虽然是2006年公布实施该标准，但是国内⽣产钢衬四氟管⼚家的能⼒参差不齐，不能全部执⾏该标准。

造成采购⼈员在进⾏采购时得到的钢衬四氟管报价也相差甚远。

甚⾄规格型号⼤相径庭。

在此希望您能认真阅读以下内容对该产品有更深⼀步的了解，尽快完成采购计划。

严格上说钢衬四氟管道(直管)有⼏种类型： 1、缠绕⽅式⽣产的内衬四氟管 优点：这种管道的密度能达到2.2kg/m3，⽽⼴义上聚四氟⼄烯制品的密度为2.1-2.3kg/m3，这样的密度不管是从孔隙率、耐压能⼒、抗静电能⼒上都会有卓越的优势。

缺点：各种规格需要磨具种类繁多，⽣产⼯艺繁琐，受⽓候影响冬季时废品率⾼，云状⽩斑难以控制(⽣料、⽩节)整体厚度略薄。

不适合⼤批量⽣产。

适⽤范围：10年前推挤压管没完全覆盖市场的时候，各家均采⽤该种⽅式⽣产各种规格型号的钢衬四氟管道。

现在更多的使⽤在DN400mm⼝径以上的⼤管道、四氟衬⾥设备、四氟补偿器、四氟多通管、钢衬四氟异径管等。

采⽤该种⼯艺性能卓越暂时⽆法替代。

2、推(挤)压⽅式⽣产的内衬四氟管 优点：四氟厚度均匀、长度可达4.2m甚⾄6.2m、安装⼯艺简单、适合于批量⼤规模加⼯⽣产。

缺点：在挤出过程中⼯艺控制不好会造成炸边现象，但只要安装后监测⽆露点长期使⽤⽆任何后顾之忧。

适⽤范围：现在国内的防腐蚀管道⽣产⼚多采⽤该种四氟管进⾏后续安装⽣产，是国内当下采⽤最多的选材。

3、内缠钢丝(⽹)四氟管 优点：该种四氟管是专门为⼯艺⽣产时温度略⾼，有不可避免的负压区，泵前、风机、抽真空等位置专门设计的。

性能卓越⼀劳永逸。

缺点：加⼯过程繁琐、废品率⾼、长度受四氟烧结炉限制⼀般在2m。

适⽤范围：特殊⽣产⼯艺上及难以解决的部位能为很多⼚家解决实际问题。

长期使⽤性能卓越。

4、钠萘处理粘接钢衬四氟管 优点：可以耐负压，管材可采⽤推(挤)压管、缠绕管⽣产。

产品尺寸1、直管式钢塑转换接头见下图1、图2，尺寸见下表1。

图1 dn32-dn63直管式钢塑转换接头示意图d 2图2 dn75～dn315直管式钢塑转换接头示意图表1 直管式钢塑转换接头尺寸单位mm规格PE管平均外径d1PE管最小壁厚PE管不圆度钢管平均外径d2钢管壁厚L1L2L3dn32×25 ID 324.00+ 3.0 1.3 32±0.5 3.5±0.2 650±15 400±10 1～2 dn40×25 ID 404.00+ 3.7 1.4 32±0.5 3.5±0.2 650±15 400±10 1～2dn40×32 ID 404.0+ 3.7 1.4 38±0.5 3.5±0.2 650±15 400±10 1～2 dn40×40 ID 404.00+ 3.7 1.4 48±0.5 3.5±0.2 650±15 400±10 1～2dn50×32 ID 504.0+ 4.6 1.5 38±0.5 3.5±0.2 700±15 400±10 1～3dn50×40 ID 504.0+ 4.6 1.5 48±0.5 3.5±0.2 700±15 400±10 1～3 dn50×50 ID 504.00+ 4.6 1.5 60±0.5 3.5±0.2 700±15 400±10 1～3dn63×40 ID 634.0+ 5.8 1.6 48±0.5 3.5±0.2 705±15 405±10 1～3dn63×50 ID 634.0+ 5.8 1.6 60±0.5 3.5±0.2 705±15 405±10 1～3 dn63×57 OD 634.00+ 5.8 1.6 57±0.5 3.5±0.2 705±15 405±10 1～3dn75×76 OD 755.0+ 6.9 1.7 76±1 5.0±0.3 835±20 500±20dn90×89 OD 906.0+8.2 1.8 89±1 6.0±0.3 835±20 530±20dn110×108 OD 1106.0+10.0 2.2 108±1 6.0±0.3 835±20 580±20dn125×140 OD 1258.0+11.4 2.5 140±1 6.5±0.3 835±20 580±204、丝扣式钢塑转换弯头见下图5，尺寸见下表4B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。

DN Nominal diameterDe external diameterDg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；2 、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示（如d230、d380等）；4、塑料管材，管径宜按产品标准的方法表示；5 、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

De是指：管道外壁的直径DN是指：De减一半管壁的厚度得的数Dg：一般没人用1、管径应以mm为单位。

2、管径的表达方式应符合下列规定：1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 、塑料管材，管径宜按产品标准的方法表示；5 、建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）6、给水用聚丙烯（PP）、PE管管材规格用de×e表示（公称外径×壁厚）7、以Da表示PVC管，ABS管之管外径公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。

公称通径用字母“DN”后面紧跟一个数字标志。

公称通径(nominal diameter)，又称平均外径(mean outside diameter)。

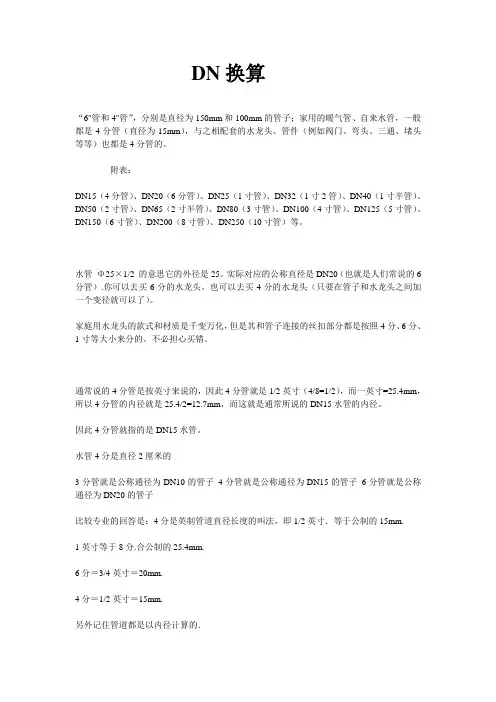

阀门通径（DN）与管径尺寸对照表阀门通径（DN）与管径尺寸对照表阀门口径大小与管道的尺寸有着必然的联系，通常说多大的管径（外径）配多大的阀门。

而阀门口径则需要根据实际参数来计一般来说，管子的直径可以分为外径（De）,内径（D）,公称直径（DN。

DN是指管道的公称直径注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。

当设计均用公称直径 DN表示管径时，应有公称直径 DN与相应产品规格对照表。

水。

煤气输送钢管（镀锌钢管或者非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC管等管材，应标注公称直径“DN（女口 DN15.DN20De主要是指管道外径一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN De两种标注方法如下：DN20 De25 × 2.5mmDN25 De32 × 3mmDN32 De40 × 4mmDN40 De50 × 4mm我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De,而不是指DN两种管道材料的连接方式不外乎：丝扣连接及法兰连接。

其他连接方式就用得很少了。

镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。

D一般指管道内径d表示混凝土管内直径①表示普通圆的直径当然了，①还能表示管材的外径，但是此时应该在其后面乘以壁厚。

女口：①25× 3,表示外径为25mm壁厚为3mm的管材。

对无缝钢管或者有色金属管道，应标注“外径×壁厚”。

如：①107 × 4,其中①可省略。

中国、ISo和日本的部分钢管标注采用壁厚尺寸表示钢管壁厚系列。

钢衬四氟异径三通标准钢衬四氟异径三通是一种采用钢管内衬四氟管制作的管件，用于连接不同直径的管道，广泛应用于化工、医药、食品等行业中。

其标准通常包括以下几个方面：1.口径尺寸：钢衬四氟异径三通的口径尺寸通常是管道端口的直径，分为等径和异径两种。

等径三通的两个端口直径相同，而异径三通的两个端口直径不同。

常用的尺寸有DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100等，其中DN 为公称直径，单位为毫米。

2.壁厚尺寸：钢衬四氟异径三通的壁厚尺寸是指管道壁厚的大小，也称为公称厚度。

常用的标准有Sch5、Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160等，单位为毫米或英寸。

3.压力等级：钢衬四氟异径三通的压力等级是指其所能承受的最大工作压力。

根据不同的使用场景和需要，可以选择不同的压力等级，以满足工程要求。

4.材料要求：钢衬四氟异径三通的内衬材料为聚四氟乙烯（PTFE），钢管材料通常为碳钢或不锈钢。

聚四氟乙烯具有优异的耐腐蚀性能，能够承受多种强腐蚀性介质的输送，同时具有良好的高温高压抗性能力。

5.制作工艺：钢衬四氟异径三通的制作工艺要求严格，需要采用先进的生产工艺和设备，确保管道内壁光滑、无杂质，同时保证管道的连接牢固、密封性好。

总之，钢衬四氟异径三通的标准包括口径尺寸、壁厚尺寸、压力等级、材料要求和制作工艺等方面。

在选择和使用时，需要根据实际需求和工程要求进行综合考虑，以确保管道的安全可靠和经济实用。

钢衬四氟异径三通的口径尺寸可以根据不同的需求进行定制，常见的口径尺寸有DN15到DN200不等。

DN是指公称直径，其单位是毫米。

具体选择哪种口径尺寸，需要根据实际工程需求和流体介质的特性来决定。

在选择时，还需要考虑管道系统的压力等级、材料要求以及制作工艺等因素，以确保钢衬四氟异径三通能够满足工程的安全性和经济性要求。

依据《给水排水制图标准》（GB/T50106-2001）第2.4节管径中有关规定：1、水煤气输送钢管（镀锌和非镀锌）、铸铁管等管材，管径标注为DN（mm）；2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径标注为外径Dx壁厚；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管等管材，管径标注为d；4、塑料管材，管径宜按产品标准的方法标注；当设计用DN标注管径时，应有DN与相应产品规格对照表。

塑料管管径按产品标准的方法标注一般以外径表示，如UPUC管标注为de，HDPE管标注为De。

De、DN、d、ф的各自表示范围！De-- PPR、PE管、聚丙烯管外径DN-- 聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径d -- 混凝土管公称直径ф-- 无缝钢管公称直径，其规格为,如ф100:108 X 4管径DE与DN区别ZZ(2010-07-19 08:59:41)转载标签：杂谈分类：学习科研1、DN是指管道的公称直径——这既不是外径也不是内径（应该与管道工程发展初期与英制单位有关，通常用来描述镀锌钢管）它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；2、De主要是指管道外径（一般采用De标注的，均需要标注成外径X壁厚的形式）主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN。

防腐管道——钢衬四氟管道聚四氟乙烯简介聚四氟乙烯一般称作“不粘涂层”，是一种使用了氟取代聚乙烯中所有氢原子的人工合成高分子材料。

这种材料具有抗酸抗碱、抗各种有机溶剂的特点，几乎不溶于所有的溶剂。

同时，聚四氟乙烯具有耐高温的特点，它的摩擦系数极低，所以可作润滑作用之余，亦成为了易洁镬和水管内层的理想涂料。

钢衬四氟管道是由四氟乙烯经聚合而成的高分子化合物，具有优良的化学稳定性、耐腐蚀性，是当今世界上耐腐蚀性能最佳材料之一。

钢衬四氟管道经过多年来的实际使用，直接影响其使用寿命和性能稳定的因素是温度、压力、介质等。

优质的材料和先进制造工艺方法是钢衬四氟管道的质量保证。

一、钢衬四氟管道特点：1.使用温度高：在强腐蚀介质条件下，可以满足使用温度范围-60℃～200℃，在此温度范围可满足所有化学介质。

2.耐真空：可在真空条件下使用。

在化工生产中，经常由于冷却、纵向排放、泵阀不同步操作等情况下引起局部真空状态。

3.耐高压：在温度使用范围内，可承受高达3MPa的使用压力。

4.抗渗透：选用优质的聚四氟乙烯树脂，经过先进衬里工艺加工成高密度、足够厚度的PTFE衬里层，使产品具有优越的防渗透性。

5.整体模压烧结工艺衬里，解决了钢-氟冷热伸缩的难题，使其达到同步伸缩。

6.采用了标准化尺寸配制，特别是化工管线中使用的管道、管配件都具有很强的互换性，为安装、备件提供了很大的方便。

二、钢衬四氟管道 的主要特点：★化学活性低，可耐各种化学药品★耐候性，耐腐蚀性强，不易老化。

★表面摩擦系数低，抗粘性强。

★电气特性优异。

★耐热（+160℃），耐寒（-65℃）三、钢衬四氟管道制作工艺：首先采用进口PTFE粉末，推(挤)压成管子，然后将它强行拉入无缝钢管(衬管外径略大于钢管内径 1.5-2mm)，形成无间隙紧衬。

为了消除压力，将它放在炉中，加温至180℃进行恒温处理，使之适应在180℃以下的温度中使用。

同时，推(挤)压管的轴向抗拉力强度比缠绕管明显要好。

衬四氟主要‎工艺简介一、四氟乙烯(PTFE)-钠萘溶液处‎理粘接法聚四氟乙烯‎(PTFE)-钠萘溶液处‎理粘接法：钠萘溶液处‎理含氟材料‎，主要是通过‎腐蚀液与P‎T FE塑料‎发生化学反‎应，扯掉材料表‎面上的部分‎氟原子，这样就在表‎面上留下了‎碳化层和某‎些极性基团‎。

钠萘溶液处‎理含氟材料‎，主要是通过‎腐蚀液与P‎T FE塑料‎发生化学反‎应，扯掉材料表‎面上的部分‎氟原子，这样就在表‎面上留下了‎碳化层和某‎些极性基团‎。

红外光谱表‎明，表面引入羟‎基、羰基和不饱‎和键等极性‎基团，这些基团能‎使表面能增‎大，接触角变小‎，润湿性提高‎，由难粘变为‎可粘。

这是目前研‎究的所有方‎法中效果较‎好，也是比较常‎用的方法。

一般用钠萘‎四氢呋喃作‎为腐蚀液。

处理粘接步‎骤如下：(1)处理液配制‎：将一定量的‎金属钠加入‎到四氢呋喃‎与萘的溶液‎中，其中金属钠‎的质量分数‎控制在3％~5％，在室温下搅‎拌约2h，直至溶液颜‎色呈现深褐‎色或黑色即‎可；(2)将待处理的‎P TFE工‎件浸入到该‎溶液中约5‎~10min‎，取出再用丙‎酮溶液浸泡‎3~5 min；(3)从丙酮溶液‎中取出工件‎，用清水漂洗‎干净后置于‎阴暗处自然‎干燥；(4)选择环氧树‎脂、有机硅或聚‎氨酯做粘合‎剂，均匀涂于处‎理过的待粘‎接表面并立‎即粘接，于24~30℃下静置24‎h后即可粘‎接牢靠。

二、钢衬四氟直‎管俗称松衬‎管。

此工艺采用‎P TFE棒‎材车削成的‎薄膜，缠绕烧结成‎形。

适用于常压‎、正压的输送‎管路（如三废处理‎管路等），不宜用于有‎负荷的管路‎（如泵进、出口处及由‎落差或突然‎冷却等能产‎生负压的管‎路）。

聚四氟乙烯‎衬里管道工‎艺之缠绕管‎松衬法具体‎工艺为：将模压生产‎的四氟棒料‎，用车床切削‎成薄带，用手工或机‎械的方法将‎四氟薄带缠‎绕在预先设‎计好尺寸的‎模具上，达到要求的‎厚度后，再在其外用‎同样方法缠‎上三到四层‎无碱玻璃丝‎带，最外层用铁‎丝扎紧，然后送入烧‎结炉成型，烧结后取出‎用水冷却，然后用手工‎或机械方法‎脱模，再套入钢管‎，翻边后即完‎成。

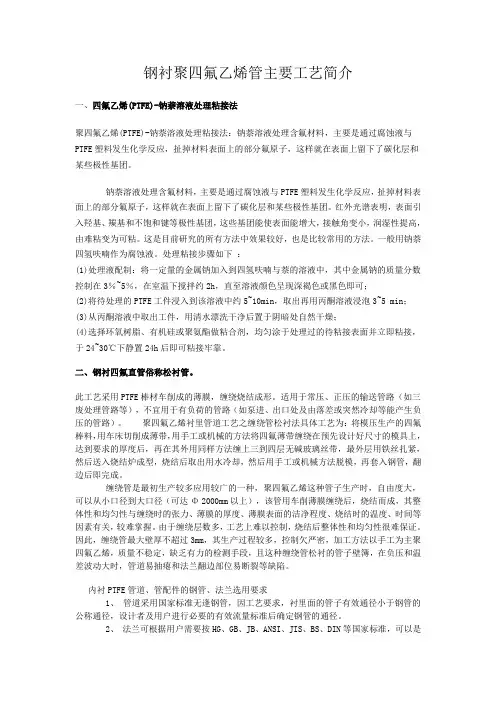

钢衬聚四氟乙烯管主要工艺简介一、四氟乙烯(PTFE)-钠萘溶液处理粘接法聚四氟乙烯(PTFE)-钠萘溶液处理粘接法：钠萘溶液处理含氟材料，主要是通过腐蚀液与PTFE塑料发生化学反应，扯掉材料表面上的部分氟原子，这样就在表面上留下了碳化层和某些极性基团。

钠萘溶液处理含氟材料，主要是通过腐蚀液与PTFE塑料发生化学反应，扯掉材料表面上的部分氟原子，这样就在表面上留下了碳化层和某些极性基团。

红外光谱表明，表面引入羟基、羰基和不饱和键等极性基团，这些基团能使表面能增大，接触角变小，润湿性提高，由难粘变为可粘。

这是目前研究的所有方法中效果较好，也是比较常用的方法。

一般用钠萘四氢呋喃作为腐蚀液。

处理粘接步骤如下：(1)处理液配制：将一定量的金属钠加入到四氢呋喃与萘的溶液中，其中金属钠的质量分数控制在3％~5％，在室温下搅拌约2h，直至溶液颜色呈现深褐色或黑色即可；(2)将待处理的PTFE工件浸入到该溶液中约5~10min，取出再用丙酮溶液浸泡3~5 min；(3)从丙酮溶液中取出工件，用清水漂洗干净后置于阴暗处自然干燥；(4)选择环氧树脂、有机硅或聚氨酯做粘合剂，均匀涂于处理过的待粘接表面并立即粘接，于24~30℃下静置24h后即可粘接牢靠。

二、钢衬四氟直管俗称松衬管。

此工艺采用PTFE棒材车削成的薄膜，缠绕烧结成形。

适用于常压、正压的输送管路（如三废处理管路等），不宜用于有负荷的管路（如泵进、出口处及由落差或突然冷却等能产生负压的管路）。

聚四氟乙烯衬里管道工艺之缠绕管松衬法具体工艺为：将模压生产的四氟棒料，用车床切削成薄带，用手工或机械的方法将四氟薄带缠绕在预先设计好尺寸的模具上，达到要求的厚度后，再在其外用同样方法缠上三到四层无碱玻璃丝带，最外层用铁丝扎紧，然后送入烧结炉成型，烧结后取出用水冷却，然后用手工或机械方法脱模，再套入钢管，翻边后即完成。

缠绕管是最初生产较多应用较广的一种，聚四氟乙烯这种管子生产时，自由度大，可以从小口径到大口径（可达Φ 2000mm以上），该管用车削薄膜缠绕后，烧结而成，其整体性和均匀性与缠绕时的张力、薄膜的厚度、薄膜表面的洁净程度、烧结时的温度、时间等因素有关，较难掌握。
