关于心脏三位片

心脏和大血管影像解剖(8 学时)教学内容：一、心脏大血管解剖要点二、心脏大血管常用影像检查方法：X 线、CT、MRI 、(USG、SPECT)三、影像解剖：1. 心脏大血管X 线平片的影像解剖：后前位、右前斜位、左前斜位、左侧位。

2. X 线冠状动脉造影的影像解剖3. 心脏大血管CT 和MRI 的影像解剖4. 冠状动脉的CT 和MRI 影像解剖5. 心包的CT 和MRI 影像解剖熟悉和掌握心脏解剖与生理是学习心血管影像学的关键。

心血管疾病的诊断常需要应用多种影像学检查。

目前心脏大血管影像检查方法除了传统的普通X线检查、超声、核医学、心血管造影外，多层螺旋CT ( multislice spiral CT, MSCT)技术和MRI快速成像序列的开发，进一步拓展了心脏大血管检查的领域，成为心脏大血管检查的重要手段。

透视：作为常规检查，心脏透视已不再重要。

摄片：可以初步观察心脏形态，估计心脏各房室大小，评价肺血多少，并间接反映心功能情况。

心血管造影：可以观察心内解剖结构的改变与血流方向，估计心脏瓣膜功能、心室容量与心室功能，但是它属于创伤性检查，目前主要用于复杂先天性心脏病，冠状动脉检查及介入治疗。

超声心动图：可实时显示心脏大血管的断面形态、运动规律和血流状态，并可对心脏功能进行测量。

MSCT :能显示心脏大血管轮廓及其与纵隔内器官、组织的毗邻关系。

由于心肌与心腔内血液X线衰减值(影像学密度)差异很小，因此CT平扫显示心肌和心腔内结构的价值有限。

对比剂的引入和心电门控的应用可提高心脏CT检查价值和准确性，可反映解剖和形态学的改变并可评估心功能等情况。

电子束CT( electron beam CT，CT)对心脏大血管的检查有独到之处，但因设备昂贵，检查费用高，有X 线辐射，需要注射对比剂等缺点，加之MSCT 和MRI 的挑战，限制了其广泛应用。

MRI :目前的心血管MRI 可实现心脏大血管的实时动态成像，且具有良好的组织分辨率。

第一章总论一选择题（可单选或多选）1、摄胸部平片显示心肺等结构属于（）。

A、人工对比B、天然对比C、造影检查D、特殊检查2、最适合心血管造影的造影剂（）。

A、硫酸钡B、泛影葡胺C、欧乃派克D、碘化油3、X线图像显示的不同灰度与X线透过的物质密度的关系是（）。

A、物质密度高，吸收X线量多，显白影B、物质密度低，吸收X线量少，显黑影C、物质密度高，吸收X线量少，显黑影D、物质密度低，吸收X线量多，显白影4、CT值为负值可能为（）A、脂肪B、气体C、肌肉组织D、血液5、数字X线成像特点是（）A、数字化图像，清晰度、分辨率高，对比好。

B、曝光宽容度大：C、X线剂量低：D、多种后处理功能：调整窗位窗宽、图像放大等。

6、骨皮质在MRI图像上的表现正确的是（）A、长T2信号B、长T1信号C、短T2信号D、短T1信号7、MRI在哪些方面优于CT（）A、脑垂体病变B、脊髓病变C、肺内病变D、关节积液8、有关磁共振成像特点正确的是（）A、磁共振信号高低与密度无关。

B、无骨伪影干扰C、体内顺磁性金属异物不影响图像失真D、自旋回波序列血管内流动的血液无信号9、在CT上病变密度的高低是与（）比较A、以正常组织标准B、以病变组织标准C、以水为标准D、以平扫为标准10、有关CT增强扫描正确的是（）A、病变有无强化是与平扫时的病变密度做对比B、增强扫描病变密度高于平扫时的病变密度为有强化C、液体和坏死组织不强化D、环状强化是指病变边缘强化，中心无强化11、DR结构包括（）？A、电子暗盒B、阵列控制器C、系统控制器:D、键盘和监视器第二章呼吸系统一、填空题1、胸部CT常用的观察纵隔窗宽（Ｗ）HU 窗位（Ｌ）HU。

观察肺ＷHU，L HU2、正常正位胸片上显示的叶间胸膜是，侧位显示及。

3、肺门主要结构为，左肺门比右肺门1-2cm。

4、右肺门主要结构包括，，，。

左肺门主要结构包括，。

5、肺纹理的特点：，，，。

6、小儿未退化之胸腺可致纵隔，不要当成病变。

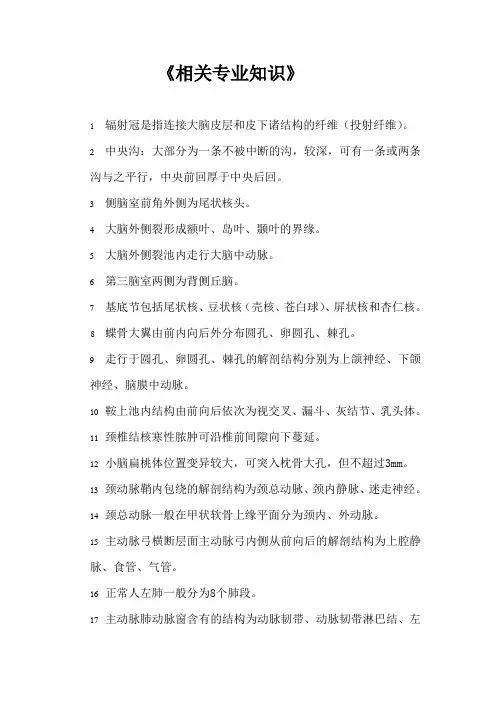

目录第一章总论 (3)第二章呼吸系统 (5)第三章循环系统 (11)第四章骨关节系统 (13)第五章消化系统 (17)第六章肝胆胰脾及泌尿系统 (20)第七章中枢神经系统 (23)第八章头颈部、乳腺、介入 (26)2第一章总论一、填空题（每题1分，40分）1、医学影像学包括、、、、和等项内容。

2、X线具有穿透性、、和电离效应等特性,它们分别是、和基础。

X线穿透性受、和的影响。

3、在阅片时,应分析病变的要点是、、、、、和等。

4、人体组织结构在X线上按密度不同可分为三类：即、和。

5、人为引入一种物质到人体器官或间隙使其产生密度差异而后进行的X线检查称为。

引入的这种物质称。

6、X线图像特点包括、和等。

7、数字X线成像包括、和。

8、水的CT值约为HU，骨皮质的最高CT值约为HU，空气的最低CT值约为HU9、在T1加权像上水和大部病变（如肿瘤．炎症．变性．坏死．液化．水肿）为即长T1信号。

T1加权像上的即短T1信号通常为脂肪和亚急性血肿。

在T2加权像上，水和大部分病变呈高信号即信号。

二、名词解释（先写出英文全称，每题2分，32分）CT CTA MRI PACS 介入放射学HRCTCR DDR CT值MRA T1WIT2WI MRCP PTC ERCP IVP三、单项选择题（每题1分，10分）1、摄胸部平片显示心肺等结构属于（）。

A、CT检查B、普通X线检查C、造影检查D、特殊检查2、最适合心血管造影的造影剂（）。

A、硫酸钡B、泛影葡胺C、欧乃派克D、碘化油33、X线图像显示的不同灰度与X线透过的物质密度的关系是（）。

A、物质密度高，吸收X线量多，显白影B、物质密度低，吸收X线量少，显白影C、物质密度高，吸收X线量少，显黑影D、物质密度低，吸收X线量多，显白影4、CT值为负值可能为（）A、脂肪B、骨皮质C、肌肉组织D、血液5、关于数字X线成像错误的是（）A、数字X线成像优于传统X线成像，可分辨水与软组织B、CR是利用影像板代替胶片作为介质C、平板探测器数字X线成像简称DDR，后来被简化为DRD、数字X线成像有多种后处理功能，调整窗位窗宽、图像放大等6、骨皮质在MRI图像上的表现正确的是（）A、长T1、长T2信号B、长T1或短T1信号C、长T1、短T2信号D、短T1、短T2信号7、MRI用于哪些疾病次于CT（）A、脑垂体病变B、脊髓病变C、肺内病变D、关节积液8、有关磁共振成像特点正确的是（）A、磁共振信号高低与密度有关B、无骨伪影干扰C、T1WI观察病变组织较好D、T2WI观察解剖结构较好9、CT平扫图像上描述病变密度的高低是与（）比较A、正常组织标准B、病变中心组织标准C、水为标准D、强化为标准10、有关CT增强扫描错误的是（）A、病变有无强化是与平扫时的病变密度做对比B、增强扫描病变密度高于平扫时的病变密度为有强化C、液体和坏死组织不强化D、环状强化是指病变中心强化，边缘无强化四、是非题(对的打√,错的打×，每题1分，10分)1.摄关节平片所显示的关节间隙不是真正的关节腔。

1.胸部后前位片检查胶片尺寸：14Ⅹ17.根据身高大小灵活选用。

投照体位：患者背向球管站立于平板面前，前胸紧贴平板，双手背放在髂骨上，肩部下垂、上臂内旋（拉开肩胛骨），头稍后仰，下颌置平板上缘之上。

中心线：对准胸5水平射入胶片，深吸气后闭气曝光。

显示：胸部正位像，包括两侧胸廓、肺野、肋膈角、纵隔、心脏及横膈。

2.胸部侧位检查14Ⅹ17平板投照体位：患者侧立平板前，患侧紧贴平板，两臂屈肘高举、交叉抱头、前、后胸壁置于平板内缘，上缘包括颈7。

中心线：经胸5高度胸壁前后中点垂直射入，深吸气后闭气曝光。

显示：胸部侧位片像、主要观察心脏后方肺组织，前肋膈角，结合正位确定病变部位，对纵隔显示较好。

3.心脏正位片14Ⅹ17平板投照体位：同胸片正位片。

中心线：对准胸6水平射入，平静呼吸下闭气曝光。

胶位片距：180-200cm（远达、减少放大）。

4、右前斜位14Ⅹ17平板投照体位：患者位于平板前，面向平板，向左后旋转、右肩紧贴平板，身体冠状面与平板成45～550角，左手高举抱头，右肘弯曲、平板上缘达右肩部上2.0cm。

中心线：经左腋后线胸5-6高度垂直射入，曝光前服钡剂两口，待服第2口钡后闭气曝光。

距离：150cm.5.左前斜位14Ⅹ17平板投照体位：患者位于平板前，面向平板，向左后旋转，左肩贴近平板，身体冠状面与平板成55-650角，右手高举抱头，左肘弯曲，平板上缘超过左肩1.5cm.中心线：经右腋后线相当于胸5-6垂直射入，平静呼吸下闭气曝光。

距离150cm。

6.腹部仰卧位前后位（正位）14Ⅹ17平板投照位置：患者仰卧摄影台上，正中矢状面与台面垂直并与台面中心线重合，平板下缘超出耻骨联合下5cm。

中心线：经剑突与耻骨联合上缘连线的中点垂直射入，深吸气后曝光。

距离：90cm..7、腹部站立前后位胶片：平板立前后位片体位：患者面向球管站立于平板前，腰背部紧贴平板，身体正中矢状面与垂直25并重合于平板中心线，两手放于两侧，下缘包括耻骨联合。

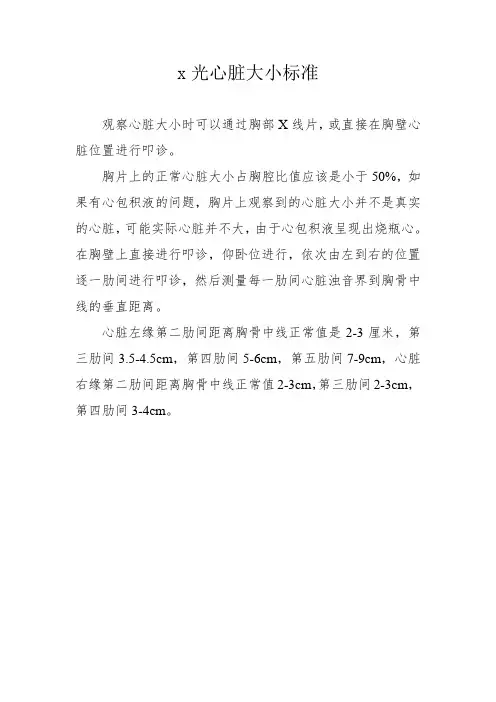

x光心脏大小标准
观察心脏大小时可以通过胸部X线片，或直接在胸壁心脏位置进行叩诊。

胸片上的正常心脏大小占胸腔比值应该是小于50%，如果有心包积液的问题，胸片上观察到的心脏大小并不是真实的心脏，可能实际心脏并不大，由于心包积液呈现出烧瓶心。

在胸壁上直接进行叩诊，仰卧位进行，依次由左到右的位置逐一肋间进行叩诊，然后测量每一肋间心脏浊音界到胸骨中线的垂直距离。

心脏左缘第二肋间距离胸骨中线正常值是2-3厘米，第三肋间3.5-4.5cm，第四肋间5-6cm，第五肋间7-9cm，心脏右缘第二肋间距离胸骨中线正常值2-3cm，第三肋间2-3cm，第四肋间3-4cm。

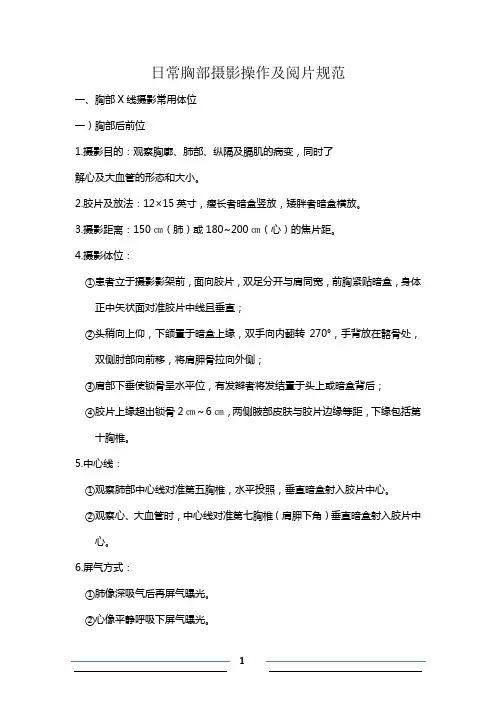

日常胸部摄影操作及阅片规范一、胸部X线摄影常用体位一）胸部后前位1.摄影目的：观察胸廓、肺部、纵隔及膈肌的病变，同时了解心及大血管的形态和大小。

2.胶片及放法：12×15英寸，瘦长者暗盒竖放，矮胖者暗盒横放。

3.摄影距离：150㎝（肺）或180~200㎝（心）的焦片距。

4.摄影体位：①患者立于摄影影架前，面向胶片，双足分开与肩同宽，前胸紧贴暗盒，身体正中矢状面对准胶片中线且垂直；②头稍向上仰，下颌置于暗盒上缘，双手向内翻转270°，手背放在髂骨处，双侧肘部向前移，将肩胛骨拉向外侧；③肩部下垂使锁骨呈水平位，有发辫者将发结置于头上或暗盒背后；④胶片上缘超出锁骨2㎝～6㎝，两侧腋部皮肤与胶片边缘等距，下缘包括第十胸椎。

5.中心线：①观察肺部中心线对准第五胸椎，水平投照，垂直暗盒射入胶片中心。

②观察心、大血管时，中心线对准第七胸椎（肩胛下角）垂直暗盒射入胶片中心。

6.屏气方式：①肺像深吸气后再屏气曝光。

②心像平静呼吸下屏气曝光。

7.标准片显示：（1）空气曝光区深黑，两侧膈肌以下透明；（2）肩胛骨投影于肺野以外；（3）第1~4胸椎显示清晰，其余胸椎隐约可见；（4）肺门到肺外带纹理清晰，心脏边缘清晰；（5）心脏边缘、上腔静脉主动脉弓及两侧膈肌边缘锐利，肋骨骨小梁清晰可辨；（6）锁骨与第4后肋重叠，胸锁关节左右对称，肺尖充分显示；（7）标记无误，排列整齐，照片内无伪影。

二）胸部侧位1.摄影目的：①观察病变侧肺组织和心影后方肺组织及前后肋膈角的病变。

②观察左心室、右心室、主动脉、肺动脉的情况及心脏与食管之间的关系。

2.胶片及放法：12×15英寸，直放于摄影架上。

3.摄影距离：150㎝（肺）或180~200㎝（心）的焦片距。

4.摄影体位：①患者侧立于摄影架前，身体冠状面与胶片垂直；②肺部摄影将病变侧贴近胶片，心脏摄影时将左侧胸部贴近胶片；③双足轻度分开稳定身体，两臂上举屈肘前臂交叉抱头，肘关节向前，将肩胛骨拉向上后方，前胸壁及后背包入片内；④暗盒竖放于摄影架上，胶片上缘平第七颈椎，下缘达第十二胸椎的高度，摄取心大血管时，曝光时需口服硫酸钡使食管显影。
